Параметр
|
Значение
|
Номинальная мощность
|
Pн=42 кВт
|
Номинальное напряжение
|
Uн=440 В
|
Частота вращения
номинальная
|
nн=2360 об/мин
|
Частота вращения максимальная
|
nмакс=3500 об/мин
|
КПД
|
η=90,5
%
|
Сопротивление якоря при
температуре 15 °С
|
Rя=0,055 Ом
|
Сопротивление добавочных
полюсов при температуре 15 °С
|
Rдп=0,037 Ом
|
Число пар полюсов
|
p=2
|
Момент инерции якоря
двигателя
|
Jя=0,03 кг*м2
|
Ток двигателя расчитаем по формуле, А:
. (1.1)
1.2 Выбор комплектного тиристорного электропривода и тиристоров
По справочнику [2, стр. 6-7, табл. 1.1, стр. 10] выбираем комплектный
тиристорный электропривод КТЭ 200/440-132. Данный комплектный тиристорный электропривод
однодвигательный реверсивный с возможностью изменения полярности напряжения на
якоре.
Параметры КТЭ 200/440-132:
Мощность до 1000 кВт;
Номинальный ток I=200
А;
Номинальное напряжение преобразователя U=440 В.
По справочнику [8, стр. 387-392] выбираем тиристоры типа Т 161 - 125.
Параметры тиристоров:
падение напряжения UVS=1,15
В.
.3 Выбор силового трансформатора
По справочнику [2, стр. 262, табл. 8.3; стр. 263-265, стр. 271, табл.
8.5] выбираем трансформатор типа ТСЗП 125/0,7 УХЛ4 данный трансформатор -
сухой.
Параметры трансформатора:
номинальная мощность Sн=117
кВА;
напряжеие первичной обмотки U1н=380 В;
напряжеие вторичной обмотки U2н=410 В;
номинальный ток фазы со стороны вторичного напряжения I2=165А;
напряжеие короткого замыкания Uкз = 5,8 %;
ток холостого хода Iхх =
4%.
.4 Выбор тахогенератора
Тахогенератор выбираем из [2, стр. 180]. Тип - ТП 130 постоянного тока.
Параметры:
номинальное выходное напряжение Uтг=200 В;
номинальная скорость nтг=4000
об/мин.
1.5 Выбор измерительного шунта
Выбираем шунт измерительный ШС-75 [4].
Параметры шунта:
падение напряжения Uш=75
мВ;
номинальный ток шунта Iш=200
А;
Номинальное сопротивление шунта Rш=375 мкОм.
2. Расчёт статических параметров
Определим угловую скорость вращения якоря двигателя, рад/с:
,(2.1)
Определим сопротивление якорной цепи двигателя, приведённое к рабочей
температуре 750С, Ом, при коэффициенте, учитывающем изменение сопротивления
обмоток при нагреве на 600С β = 1,24:
. (2.2) [3,
стр. 32]
Определим
коэффициент ЭДС двигателя, В*с:
. (2.3) [3,
стр. 32]
Передаточный
коэффициент двигателя:
. (2.4) [3,
стр. 32]
Определим
индуктивность якоря двигателя, Гн:
,(2.5) [3
стр. 32]
где
С=1…1,75
- коэффициент, характеризующий эл. машину;
p = 2 - число
пар полюсов.
.
Максимальная
ЭДС преобразователя, В:
, (2.6)
где
kсх=1,35 - коэффициент схемы соединения тиристоров
(трёхфазная мостовая);
Uл2= 405 В -
линейное напряжение на выходе трансформатора.
Определим
сопротивление двух фаз трансформатора, Ом:
, (2.7) [3,
стр. 32]
где
m = 6 - пульсность схемы;
Idн = 200 -
номинальный ток преобразователя.
Индуктивность
двух фаз трансформатора, Гн:
, (2.8) [3,
стр. 9]
где
fс = 50 -частота питающей сети, Гц.
Определим
динамическое сопротивление тиристора в открытом состорянии, Ом:
, (2.9)
[3, стр. 32]
где
IVS = 125 - номинальный средний ток, протекающий через
тиристор, А.
Определим
индуктивное сопротивление двух фаз трансформатора, Ом:
. (2.10) [3,
стр. 33]
Коммутационное
сопротивление преобразователя, Ом:
. (2.11) [3,
стр. 33]
Найдём
эквивалентное сопротивлекние цепи якоря, Ом:
(2.12) [3,
стр. 33]
Определим
диапазон регулирования скорости двигателя вниз от номинальной. Для этого
определим напряжение, соответствующее эл. механической характеристике,
проходящей через точку с координатами 2IН и w = 0
и параллельной характеристике, соответствующей номинальным параметрам.
. (2.13)
Определим
скорость, соответствующую номинальному току и данной характеристике, рад/с:
. (2.14)
Данная
скорость в об/мин:
. (2.15)
Предельный
угол регулирования, град:
. (2.16)
Определим
величину граничного тока, разделяющего зоны прерывистого и непрерывного тока,
А:
. (2.17)
[3, стр. 33]
Определим
величину индуктивности якорной цепи, необходимую для обеспечения режима
непрерывного тока, Гн:
. (2,18)
[3, стр. 33]
Определим
индуктивность сглаживающего дросселя, Гн:
.(2,19)
[3,стр. 34]
Выбираем
реактор типа ФРОС-250/0,5УЗ из справочника [2, стр. 300]. Параметры:
номинальная
индуктивность Lн=6,5 мГн.
Определим
постоянную времени якорной цепи, с:
. (2.20) [3,
стр. 34]
Определим
механическую постоянную времени, с:
. (2.21) [3,
стр. 34]
Расчитаем
коэффициенты обратных связей по току и скорости.
Обратная
связь по току содержит шунт с коэффициентом передачи шунта Kш=0,000375
Ом [3, стр. 34] и стандартную ячейку датчика тока с коэффициентом:
. (2.22) [3,стр.
34]
Общий
передаточный коэффициент канала обратной связи по току составит, В/А:
. (2.23)
[3, стр. 34]
В канале обратной связи по скорости использован тахогенератор,
передаточный коэффициент которого, В*с:
. (2.24)
[3,стр. 34]
Обратная связь по скорости должна обеспечивать напряжение обратной связи
по скорости 10 В при максимально возможной скорости двигателя, исходя из этих
условий определим передаточный коэффициент датчика скорости, В*с:
. (2.25)
[3, стр. 34]
После
тахогенератора устанавливаем делитель напряжения с передаточным коэффициентом:
. (2.26) [3,
стр. 35]
Определим
коэффициент передачи преобразователя:
. (2.27)
[3, стр. 34]
Тиристорный
преобразователь опишем передаточной функцией:
. (2.28)
[3, стр. 8]
Постоянная
времени преобразователя Tп=0,01 с [3, стр. 8].
3. Оптимизация контура тока
Так
как и
пренебрегать
внутренней обратной связью по ЭДС двигателя нельзя, тогда по [5, стр. 128-130]
структурную схему (рис. 1) приведём к виду (рис. 2).
Рис. 1 - Структурная схема электропривода с внутренней обратной связью по
ЭДС
Рис. 2 - Преобразованная структурная схема электропривода с внутренней
обратной связью по ЭДС
Исходя из этой схемы и по [5, стр. 128-130], регулятор тока будет
выглядеть следующим образом:
, (3.1)
где
. (3.1)
[5, стр. 128-130]
Данный
регулятор тока можно реализовать в виде следующей схемы на рис. 3.

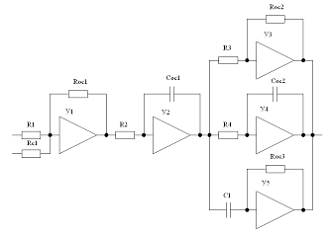

Рис. 3 - Реализация регулятора тока с помощью операционных усилителей и R-C- элементах
Передаточную функцию регулятора можно разложить на П, И, ПИД составляющие
[6, стр. 141-142].
Расчитаем параметры П составляющей. Коэффициент усиления здесь равен:
. (3.2)
При
R1=Rс=100 Ом:
. (3.3)
Расчитаем
параметры И составляющей, если постояная времени интегрирования Ти=Тп=0,01 с.
При
R2=1000 Ом
. (3.4)
ПИД-регулятор
можно представить в виде параллельного соединения П, И, Д звеньев.
. (3.5)
Расчитаем
параметры П звена.
Так
как коэффициент усиления равен 1, то R3= Rос2=1 Ом.
Расчитаем
параметры И звена. Постояная времени интегрирования Ти=Тм=0,021621169 с. При R4=10000
Ом
.(3.5)
Расчитаем
параметры Д звена. Постояная времени дифференцирования Тд=Тя=0,03847с. При Rос3=10000
Ом
.(3.5)
Передаточная
функция замкнутого оптимизированного контура тока:
. (3.6)
[3, стр. 35]
4. Оптимизация контура скорости
Расчитаем статическую ошибку по скорости для зщамкнутой системы с
П-регулятором скорости, рад/с:
.(4.1)
[3, стр. 36]
В
относительных единицах, %:
. (4.2)
[3, стр. 36]
Так
как по заданию δ=10%
и , то используем
П-регулятор скорости оптимизированный по модульному оптимуму.
Передаточная
функция П-регулятора:
. (4.3)
[5, стр. 131]
П-регулятор
реализуем на операционном усилителе и R-C-элементах.
Рис.
4 - Реализация регулятора скорости с помощью операционного усилителя и R-C-
элементов
Расчитаем
параметры П-регулятора. При Rзс=Rc2=10000 Ом
. (4.4)
[3, стр. 36]
Тогда
передаточная функция замкнутого оптимизированного контура скорости:
(4.5)
[3, стр. 36]
5. Статические характеристики системы
Статизм на естественной характеристике эл.двигателя, рад/с:
. (5.1)
[3, стр. 36]
Статизм
на характеристике разомкнутой системы, рад/с:
Статизм
на характеристикезамкнутой системы, рад/с:
.(5.3)
[3, стр. 37]
Скорость идеального холостого хода, рад/с:
. (5.3)
На
рисунке 5 представлены эл.механические характеристики.
Рис. 5 - Статические эл. механические характеристики
6. Динамические характеристики замкнутой системы
В соответствии с заданием на выход регулятора скорости включаем блок
ограничения выходного напряжения регулятора скорости при пуске.
Расчитаем для заданного значения пускового тока Iп величину напряжения ограничения Uогр, В.
Пусковой ток, А:
. (6.1)
[3, стр. 38]
Напряжение
ограничения, В:
. (6.2)
[3, стр. 38]
Структурная
схема электропривода.

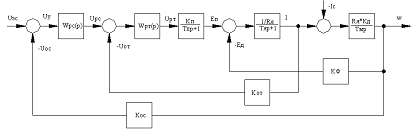

Рис. 6 - Структурная схема эл. привода
Рис.
7 - Структурная схема эл. привода, собранная в MATLAB
Исследовались
режимы пуска в холостую, реверса и торможения.

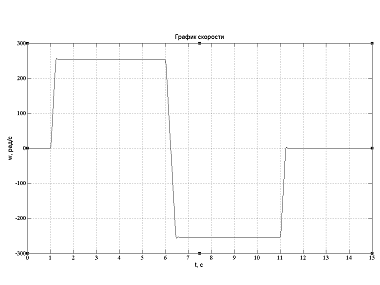

Рис.
8 - График скорости

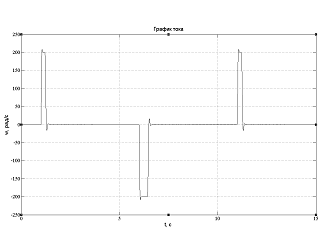

Рис. 9 - График тока
Вывод
В данном курсовом проекте была спроектирована система управления
электроприводом на основе регуляторов тока и скорости. Полученные статические
эл. механические и динамические характеристики удовлетворяют заданию. Для
ограничения пускового тока после регулятора скорости включён блок ограничения
выходного напряжения регулятора скорости. Данная система устойчива, имеет малое
значение перерегулирования.
