Трехфазный мостовой тиристорный управляемый выпрямитель
Контрольная работа
Трехфазный
мостовой тиристорный управляемый выпрямитель
Задание на контрольную работу
Тема
контрольной работы: трехфазный мостовой тиристорный управляемый выпрямитель.
Разработать тиристорный управляемый выпрямитель для питания якорных цепей
двигателей постоянного тока, который можно использовать также для регулирования
напряжения в цепях с активной, индуктивной и активно-индуктивной нагрузками.
Число фаз питающей сети - 3, частота -50 Гц.
Исходные данные для расчета управляемого выпрямителя представлены в
таблице 1.
Таблица 1.
№ п/п
|
Напряжение питающей сети, В
|
Номинальный выпрямленный ток, А
|
Длительно допустимый выпрямленный ток, А
|
Максимальный ток, А
|
Номинальное выпрямленное напряжение, В
|
8
|
380
|
200
|
250
|
400
|
460
|
Аннотация
Контрольная работа включает в себя пояснительную записку, состоящую из 16
страниц машинописного текста, 2 таблиц.
Целью контрольной работы по предмету является закрепление и углубление
знаний, полученных магистром по данной дисциплине и применение этих знаний, а.
также знаний, приобретенных в процессе научно-исследовательской работы
студентов, при решении конкретных технических задач.
Содержание
Введение
. Расчетная
часть тиристорного управляемого выпрямителя
.1
Определение требований к вентилям
.2
Определение требований к трансформатору
.3 Расчет
элементов защиты
.3.1 Расчет
элементов защиты от аварийных токов
.3.2 Расчет
элементов защиты от перенапряжений
. Расчет
регулировочной характеристики
. Расчет
нагрузочной характеристики
. Расчет
энергетических показателей
Заключение
Литература
Введение
Полупроводниковые преобразователи (ПП) на основе контакта металл -
полупроводник (КМП) широко используются в современных электронных устройствах
для преобразования различных видов энергии в электрическую. Такие ПП КМП, как
солнечные элементы, фотоэлементы, тензоэлементы, датчики механических
напряжений, датчики радиационных излучений и др. с одной стороны нашли
интенсивное применение, с другой - их электрофизические свойства все еще
систематически исследуются. Установлено, что электрофизические процессы,
происходящие в таких реальных ПП часто трудно интерпретируются с помощью
основных положений фундаментальных теорий и энергетических моделей
идеализированных КМП.
Результаты современных экспериментальных и теоретических исследований
твердо установили существенные различия в электрофизических процессах,
происходящих в реальных и идеальных КМП. Одной из основных причин этого
различия является образование дополнительных электрических полей в
полупроводниковых приконтактных активных областях КМП из-за как эмиссионной
неоднородности границы раздела контактирующих материалов, так и ограниченности
контактной поверхности со свободными поверхностями металла и полупроводника.
Необходимо отметить, что энергетические модели и механизмы токопрохождения в
реальных КМП с учетом объективно существующих дополнительных электрических
полей достаточно хорошо объясняют почти все особенности экспериментально
наблюдаемых электрофизических параметров и характеристик ПП КМП, изготовленных
на различных контактных структурах при различных экспериментальных условиях
[1]. К сожалению, свойства КМП с дополнительным электрическим полем все еще
мало изучено.
Полупроводниковые преобразователи обычно изготавливаются на основе
известных теоретических принципов, реализуемых на нескольких физических
элементах, например, на p-n переходе, гетеропереходе, КМП, металл - диэлектрик
- полупроводник структуре и металл - диэлектрик - металл структуре. В отличие
от других физических элементов, такая особенность, как образование
дополнительных электрических полей в полупроводниковой приконтактной активной
области реальных КМП открывает перспективы изготовления ПП КМП на основе новых
физических принципов. Так как, дополнительное электрическое поле играет активную
роль как в образовании потенциального барьера в реальных КМП, так и в
особенности токопрохождения. При этом потенциальный барьер образуется даже в
том случае, когда известные условия Шоттки о выпрямлении КМП не выполняются.
Это ярко выражается при использовании металлических и полупроводниковых
наночастиц в качестве контактирующих материалов для изготовления ПП КМП.
Целью контрольной работы по предмету является закрепление и углубление
знаний, полученных магистром по данной дисциплине и применение этих знаний, а.
также знаний, приобретенных в процессе научно-исследовательской работы
студентов, при решении конкретных технических задач.
Задача контрольной работы состоит в разработке структурной и
принципиальной схемы управляемого тиристорного выпрямителя и расчете элементов
схемы трехфазного мостового тиристорного управляемого выпрямителя, его
энергетических параметров и характеристик.
. Расчетная часть тиристорного управляемого выпрямителя
.1 Определение требований к вентилям
Определяем максимальное обратное напряжение на тиристоре.
(1.1)
где - коэффициент напряжения, равный
π/3 = 1,047
- номинальное выпрямленное напряжение
Определяем максимальное прямое напряжение на тиристоре.
(1.2)
Определяем средний ток тиристора.
(1.3)
где - коэффициент среднего тока тиристора, равный 1/3 = 0,333
- номинальный выпрямленный ток
Определяем максимальный ток тиристора.
(1.4)
где - максимальный ток
Определяем действующее значение тока тиристора.
(1.5)
где - коэффициент действующего значения тока тиристора, равный
Выбираем тиристор на периодически повторяющееся напряжение 500 В и на
средний ток более 66,6 А по справочнику. [6].
Тиристорам, удовлетворяющим данным требованиям является тиристор типа
Т10-80-5
Параметры тиристора типа Т10-80-5 сводим в таблицу 1.
Таблица 1. Параметры тиристора Т10-80-5
Параметр
|
Значение
|
Предельный ток тиристора Inк, А
|
80
|
500
|
Критическая скорость нарастания прямого тока ()кр, А/мкс
|
70
|
Максимально допустимая температура структуры [Θрп], ºС
|
125
|
Действующее значение тока, А
|
58
|
Прямое падение напряжение ΔU, В, при токе Inк
|
0,85
|
Отпирающий ток управления Iу, мА, при температуре 25°С и
Unp = 12 В, не более
|
300
|
Отпирающее напряжение управления Uy, В, при температуре
25°С и Unp = 12 В, не более
|
6
|
Время выключения t, мкс
|
100
|
Критическая скорость нарастания прямого напряжения ()кр, В/мкс
|
50
|
Ток удержания Iудерж, мА, при температуре 25ºС, не более
|
220
|
1.2 Определение требований к трансформатору
Определяем напряжение на вторичной обмотке трансформатора.
тиристорный выпрямитель вентиль трансформатор
(2.1)
где - коэффициент выпрямленного напряжения, равный 1,35
Определяем полную мощность трансформатора.
(2.2)
где - коэффициент типовой мощности трансформатора, равный 1,045
Определяем ток первичной обмотки трансформатора.
(2.3)
где - коэффициент тока первичной обмотки, равный 0,82
- фазное напряжение первичной обмотки
340,7 /380/))*200 = 254,67 А
В соответствии с расчетными данными по справочнику [4] выбираем
трансформатор типа Т-100
1.3 Расчет элементов защиты
1.3.1 Расчет элементов защиты от аварийных токов
Так как тиристорный выпрямитель работает на активно-индуктивную нагрузку
и имеет малую мощность, то можно не разрабатывать устройство защиты от
аварийных токов.
1.3.2 Расчет элементов защиты от перенапряжений
Роль элементов защиты тиристоров от перенапряжений выполняют элементы R и
С включенные параллельно тиристорам.
Рассчитаем постоянную времени RC - цепочки по формуле из [3].
(3.1)
где - критическая скорость нарастания прямого напряжения на
тиристоре
- прямое напряжение на тиристоре
- постоянная времени RC - цепочки.
(3.2)
(3.3)
Выбираем емкость в соответствии с рекомендациями в [3] 1 мкФ на
напряжение 500 В типа МБП - 1.0-500±10%
Рассчитаем величину резистора.
(3.4)
По справочнику [1] выбираем резистор типа ПТ-8Т2
Определим мощность, рассеиваемую на резисторе.
(3.5)
где Т - период повторения напряжения сети
В соответствии с выполненными расчетами производим спецификацию на
выбранные элементы схемы.
Таблица 2.
№ п/п
|
Позиция
|
Тип по ГОСТ
|
Количество
|
1
|
Тиристоры
|
Т10-80-5
|
6
|
2
|
Резисторы
|
6
|
3
|
Конденсаторы
|
МБП-1.0-500±10%
|
6
|
4
|
Трансформаторы
|
ТМ -100
|
1
|
2. Расчет регулировочной характеристики
Так как управляемый выпрямитель работает на электропривод постоянного
тока (т.е. , то для расчета регулировочной характеристики воспользуемся
зависимостью из справочника [2].
(2.1)
где - выпрямленное напряжение на нагрузке для неуправляемого
выпрямителя
Расчет сводим в таблицу 3.
Таблица 3.
|
0
|
30
|
45
|
60
|
90
|
|
1
|
0,866
|
0,707
|
0,5
|
0
|
В соответствии с таблицей строим график.
Регулировочная характеристика управляемого выпрямителя при
3. Расчет нагрузочной характеристики
Нагрузочная характеристика управляемого выпрямителя - это зависимость
выпрямленного напряжения на нагрузке от тока, протекающего через нагрузку, при
постоянном угле регулирования .
Построение производим в соответствии с [1].
(3.1)
где - относительное падение напряжения на нагрузке
- относительный ток в нагрузке
- напряжение короткого замыкания трансформатора (составляет
1-2% от )
А -коэффициент, характеризующий кратность падения напряжения на стороне
выпрямленного тока по отношению к . А = 0,5.

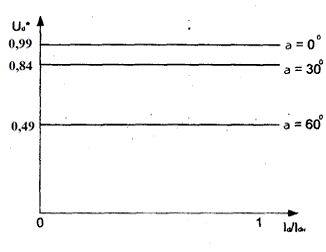

Нагрузочная характеристика управляемого выпрямителя.
4. Расчет энергетических показателей
К энергетическим показателям управляемого выпрямителя относят λ
- коэффициент мощности и
η
- КПД. Коэф. мощности в соответствии с [1].
(4.1)
где к - коэффициент формы тока, равный 3/π = 0,955;
- угол коммутации ( чуть больше времени включения тиристора, поэтому им
пренебрегаем);
- угол регулирования;
(4.2)
где - КПД трансформатора, равный 0,96;
- КПД выпрямительной схемы
(4.3)
;
;
Вт;
Заключение
В данной контрольной работе был выполнен электрический расчет трехфазного
мостового тиристорного управляемого выпрямителя, а именно:
· Расчет требований к вентилям (тиристорам) и выбор их.
· Расчет требований к согласующему силовому трансформатору и выбор его
типа.
· Расчет регулировочной характеристики для случая
активно-индуктивной (при L →∞) нагрузоки.
Построена зависимость Ud = f(α).
· Расчет внешней (нагрузочной) характеристики УВ.
1. Забродин
Ю.С. Промышленная электроника - М.: Высш. Школа, 2014
. Справочник
по проектированию автоматизированного электропривода и систем управления
технологическими процессами. (Под ред. Круковича В.И., Барыбина Ю.Г., Самовера
М.Л.). Изд - ие 3-е - М.: Энергия 2012
. Справочник
по преобразовательной технике. Под ред. Чиженко И.М. - Киев: Техника, 2008
.
Электротехнический справочник. В 3-х томах, т. 1 и т. 2. Под общей ред. проф.
МЭИ Герасимова В.Г. и др. - М.: Энергия, 1980, т. 2 Энергоиздат, 1981
.
Электротехнический справочник. В 3-х томах, т. 3 в 2-ух книгах. Книга 2
Использование электрической энергии / Под общей ред. профессоров МЭИ: Орлова
И.Н. (гл. ред.) и др. - 7-е издание испр. и доп. - М.: Энергоатомиздат, 2008
. Чебовский
О.Т., Моисеев Л.Г., Сахаров Ю.В. Силовые полупроводниковые приборы. Справочник
- М.: Энергия, 2009
