Определение посадки
Российский
университет дружбы народов
Домашняя
работа
Определение
посадки
Выполнил: Лоскутов В.Е.
Группа: ИСБ-205
Проверил: Родионова А.В.
Москва,
2009 г.
1. Задание 1
Номинальный диаметр Dном = 145 мм= 80 мкм= 15
мкм= 0
посадка деталь зазор сборка
То = 1,6 xТв
Тобщ = То+Тв = 2,6xТв = Smax-Smin = 80-15 = 65
мкм
Тв = Тобщ/2,6 = 25 мкм
То = 1,6xТв = 40 мкм
ES = EI+То
= +40= EI-Smin = -15
ei = es-Тв = -40
Ответ:
,
посадка с зазором.
2. Задание 2
То = 1,6xТв
Тобщ = То+Тв = 2,6xТв = Nmax-Nmin = 72-23 = 49
мкм
Тв = Тобщ/2,6 = 19 мкм
То = 1,6xТв = 30 мкм= EI+То = +30
ei = ES+Nmin = +53= ei+Тв
= +72
Ответ:
,
посадка с натягом.

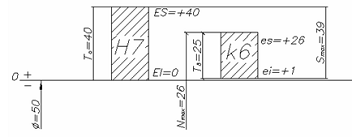

3. Задание 3
Номинальный диаметр Dном = 50 мм= 39 мкм= 26
мкм= 0
То = 1,6xТв
Тобщ = То+Тв = 2,6xТв = Nmax+ Smax = 39+26 = 65
мкм
Тв = Тобщ/2,6 = 25 мкм
То = 1,6xТв = 40 мкм
ES = EI+То
= +40= ES- Smax = +1
es = EI+ Nmax = +26
Ответ:
,
посадка переходная.
