Расчет электрических цепей
Министерство
транспорта Российской Федерации
Федеральное
агентство железнодорожного транспорта
Государственное
образовательное учреждение высшего профессионального образования
Омский
государственный университет путей сообщения (ОмГУПС)
Контрольная
работа
по
дисциплине «ТОЭ»
Студент гр.ДОТ-АТ-10324
Е.А. Гайвоненко
г. Омск
2013/2014
1. Расчет линейной электрической цепи при
несинусоидальном входном напряжении
Таблица №1
U0, В
|
Um, В
|
ω,
1/с
|
r1, Ом
|
r2, Ом
|
L1, мГн
|
C1, мкФ
|
L2, мГн
|
C2, мкФ
|
15
|
90
|
2000
|
10
|
10
|
10
|
20
|
15
|
20
|

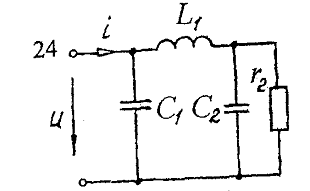

Рис.1
Разложим заданное напряжение в ряд Фурье,
ограничившись пятью гармониками.
Построим в одной системе координат
временные графики гармоник напряжения, суммарную кривую и заданное напряжение.
гармоники напряжения:
Рис. 2
Определим действующее значение напряжения:
гармоника ток электрический мощность
Сопротивление цепи постоянному току:
Постоянная составляющая тока на
неразветвленном участке цепи:
Сопротивление цепи на частоте ω для первой
гармоники:
Комплексная амплитуда тока первой
гармоники на неразветвлённом участке цепи:
Ток первой гармоники на
неразветвленном участке цепи:
Аналогично произведем расчеты для
второй, третьей и четвёртой гармоник. Результаты сведем в табл.5
Таблица 2
Ток третьей гармоники на неразветвленном участке
цепи:
Ток пятой гармоники на
неразветвленном участке цепи:
Ток на неразветвленном участке цепи:
Определим действующее значение
напряжения:
Активная мощность цепи:
где ß - начальная
фаза гармоники напряжения;
Реактивная мощность цепи:
Полная мощность цепи:

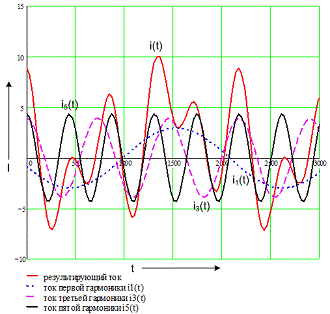

Построим токи гармоник и суммарную
кривую тока, полученную в результате графического сложения отдельных гармоник.
Рис. 3
2. Расчет симметричной трёхфазной электрической
цепи
В соответствии с исходными данными, приведенными
в табл. 2., выбрать симметричную трёхфазную электрическую цепь, найти токи в
линии, составить баланс мощностей, построить векторную диаграмму токов и
напряжений. Параметры элементов схемы замещения и значение приложенного
напряжения принять в соответствии с данными в табл. 3.
Таблица 2
Последние
цифры шифра
|
Номер
рисунка
|
Положение
ключа
|
|
|
К1
|
К2
|
К3
|
24
|
2.15
|
З
|
З
|
Р
|
Таблица 3
Номер
предпоследней цифры шифра
|
Сопротивление
элементов схемы замещения, Ом.
|
|
|
|
|
|
|
|
|
2
|
380
|
3
|
9
|
15
|
12
|
30
|

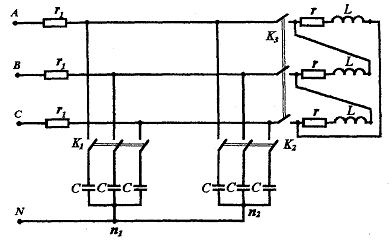

Рис. 4
Рис. 5
Для симметричного источника,
соединенного звездой:
тогда
Для расчетной схемы:
Токи в фазах В и С получаются путем
умножения токов фазы А на соответствующие фазные множители:
Активная, реактивная и полная
мощности симметричной нагрузки независимо от соединения:
где - сдвиг по фазе между фазным
напряжением и током.
Рассчитаем падения напряжения на
всех элементах схемы замещения фазы А:

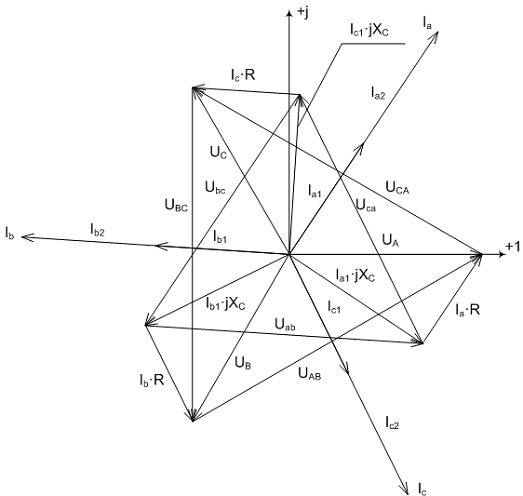

Построим векторную диаграмму.
Выбираем масштаб по току и по напряжению:
Рис. 3 Векторная диаграмма токов и
напряжений трёхфазной электрической цепи
. Расчет несимметричной трёхфазной
электрической цепи
В трехфазной несимметричной цепи
найдём ток в ветвях при ЭДС фазы А Номера расчетной схемы замещения и
положения ключей приведены в табл.1. Параметры элементов схемы замещения
принимаем в соответствии с данными табл.2.
Таблица 4
Последние
цифры шифра
|
Номер
рисунка
|
Положение
ключа
|
|
|
К1
|
К2
|
К3
|
24
|
3.4.з
|
З
|
P
|
Р
|
Таблица 5
Сопротивление
элементов схемы замещения, Ом.
|
|
ХL1
|
R
|
XL
|
XC
|
2
|
5
|
5
|
20
|
10
|
Рис. 4
Для симметричного источника,
соединенного звездой при ЭДС фазы А ЭДС фаз В и С:
Напряжение смещения нейтрали:
Сопротивления фаз несимметричной
звезды:
Линейные токи:
Ток в нейтральном проводе:
Активная мощность цепи равна
суммарной мощности потерь в резисторах:
Реактивная мощность цепи:
Комплексная мощность источника:
Построим векторную диаграмму.
Рис. 5
4. Расчет переходных процессов в
цепях с одним накопителем энергии

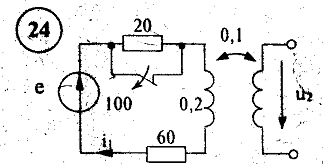

Рис. 6
В цепи с одним накопителем энергии
размыкание ключа происходит в момент t=0.
Определим в переходном режиме законы изменения токов и напряжений, если в цепи
действует источник:
1. постоянного тока.
· Установившийся режим до коммутации.
По полученным значениям далее
записываем:
· Дифференциальные уравнение,
описывающие токи и напряжения в момент времени t=0.
Решение этой системы для каждой
неизвестной представляется в форме:
· Принужденные составляющие находим из
установившегося режима, наступившем после переходного процесса.
По второму закону Кирхгофа запишем
алгебраическое уравнение:
· Получим характеристическое уравнение через
входное сопротивление.
Входное комплексное сопротивление схемы для
послекоммутационного состояния
Так как характеристическое уравнение
имеет один корень, то свободные составляющие записываются в следующей форме:
· Определение постоянных. В результате
расчета, получим выражения для неизвестных:
Для определения неизвестных
постоянных А1, А2, определим начальные значения По первому
правилу коммутации
Окончательно, после подстановки:
. Расчет переходного процесса в цепи
с двумя накопителями энергии
Определим независимые и зависимые
начальные условия при наличии источников:
а) постоянных ЭДС(токов)

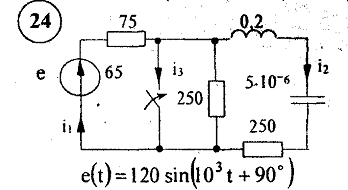

Рис. 7
1.
Установившийся режим до коммутации.
По полученным значениям далее
записываем:
2. Запишем систему алгебраических уравнений
для схемы при новом установившемся режиме с учетом правил коммутации:
б) синусоидальных ЭДС (токов)
1. Установившийся режим до коммутации.
Комплексная амплитуда тока
Комплексная амплитуда напряжения на
ёмкости:
Мгновенное значение тока:
Мгновенное значение напряжения на
ёмкости:
В момент коммутации (при t=0-)
2. Запишем систему алгебраических уравнений
для схемы при новом установившемся режиме:
Найдем корни характеристического
уравнения.
Получим характеристическое уравнение
через входное сопротивление.
Входное комплексное сопротивление
схемы для после коммутационного состояния
В этом случае имеет место
колебательный режим.
