Техническое нивелирование

Министерство образования и науки Российской Федерации

Федеральное государственное бюджетное образовательное

учреждение высшего профессионального образования

Национальный минерально-сырьевой университет «Горный»

Кафедра инженерной геодезии






Отчет

по геодезической практике

Гр. РГГ-13

Бригада № 86

. Никитин Алексей

. Орешкин Алексей

. Шадрин Данил

. Панасюк Юлия

. Смольникова Анна

. Журавлёва Алина

Руководитель: ассистент Ковязин А.В


Санкт-Петербург 2013 г.

Введение


В период с 14.07.14 по 27.07.14 бригада №86 прошла первую учебную геодезическую практику. Практика проходила в парке декабристов, который находится на пересечении улиц: Наличной и Уральская. В состав бригады вошли 6 человек: Никитин Алексей, Орешкин Алексей, Смольникова Анна, Шадрин Данил, Панасюк Юлия, Журавлёва Алина.

Цель работы: закрепление полученных теоретических знаний, а также приобретение опыта работы с основными геодезическими приборами, получение навыков производства топографических съёмок.

Необходимое выполнение:

·        поверок и юстировок геодезических приборов;

·        геодезических работ при создании геодезического обоснования;

·        теодолитной съемки;

·        нивелирной съемки;

·        горизонтальной съемки;

Виды работ:

.Организационные мероприятия (формирование бригад, проведение инструктажа по ТБ, документация, ознакомление с программой практики);

. Поверки инструментов (теодолита, нивелира);

. Создание геодезического съёмочного обоснования (рекогносцировка местности, закрепление точек планово - высотного обоснования, проложение теодолитного хода, нивелирование точек теодолитного хода);

. Теодолитная съемка. Каждый студент должен выполнить съемку нескольких контурных точек;

. Нивелирная съемка;

. Горизонтальная съемка;

. Обработка, информации;

. Полевой контроль и сдача инструментов - вся бригада;

. Оформление отчета по практике с последующей проверкой его руководителем и исправлением замечаний;

. Сдача отчёта.

График посещаемости учебной геодезической практики

Состав бригады            Дата

14.07.2014

15.07.2014

16.07.2014

17.07.2014

18.07.2014

19.07.2014

20.07.2014

21.07.2014

22.07.2014

23.07.2014

1

Никитин Алексей

+

+

+

+

+

+

+

+

+

+

2

Смольникова Анна

+

+

+

+

+

+

+

+

+

3

Орешкин Алексей

+

+

+

+

+

+

+

+

+

+

4

Шадрин Данил

+

+

+

+

+

+

+

+

+

+

5

Журавлёва Алина

+

+

+

+

+

+

+

+

+

+

6

Панасюк Юлия

+

+

+

+

+

+

+

+

+

+


Ведомость выполнения работ

Ф.И.О.                      Дата

14.07.2014

15.07.2014

16.07.2014

17.07.2014

18.07.2014

19.07.2014

20.07.2014

21.07.2014

22.07.2014

23.07.2014

1

Никитин Алексей

СП

ПП

ПТ

СС

ПЖ

КО

КО

КО

КО

2

Смольникова Анна

СП

ПП

ПЖ

СС

ПН

КО

КО

КО

КО

КО

3

Орешкин Алексей

СП

ПП

ПТ

СС

ПН

КО

КО

КО

КО

КО

4

Шадрин Динил

СП

ПП

ПЖ

СС

ПЖ

КО

КО

КО

КО

КО

5

Журавлёва Алина

СП

ПП

ПТ

СС

ПН

КО

КО

КО

КО

КО

6

Панасюк Юлия

СП

ПП

ПТ

СС

ПЖ

КО

КО

КО

КО

КО


СП- создание ПВО

ПП - поверки приборов

ПТ- проложение теодолитного хода

СС- съемка ситуации

ПН - проложение нивелирного хода по пунктам теодолитного хода

КО - камеральная обработка

ПЖ-полевой журнал

Правила техники безопасности


Правила по технике безопасности на топографо-геодезических работах являются обязательными для всех предприятий, организаций и учреждений, выполняющих топографо-геодезические и картографические работы.

. Приборы и оборудование, предназначенные для выполнения топографо-геодезических работ, должны быть спроектированы и изготовлены так, чтобы не возникало предпосылок для опасных и вредных производственных факторов.

. В технических условиях и эксплуатационной документации на топографо-геодезические приборы должен быть изложен порядок безопасной работы с ними с учетом полевого и эксплуатационного характера эксплуатации.

. При организации и проведении полевых топографо-геодезических работ следует руководствоваться правилами по технике безопасности ПТБ-88.

. При подъеме на геодезический знак и при работе на нем необходимо соблюдать требования по безопасности, указанные в ПТБ-88.

. Рабочие места, на которых размещаются приборы и оборудование для выполнения топографо-геодезических работ, должны быть организованы и аттестованы в соответствии с Р-85200-010.

. За состоянием и безопасной работой приборов и оборудования должен быть установлен постоянный контроль должностными лицами технических служб (начальниками партий, руководителями работ, ответственными работниками подразделений). Лица, ответственные за хранение и исправное состояние топографо-геодезической техники назначаются приказом руководителя предприятия из состава инженерно-технических специалистов подразделений.

. Конструкция, взаимное расположение рабочих элементов приборов и оборудования (органов управления, средств отображения информации, индикаторных устройств) должны соответствовать антропометрическим, физиологическим, экологическим требованиям, а так же характеру выполняемых измерений.

. Применение топографо-геодезической техники не должно нарушать сложившийся экологический баланс в районе проведения работ.

. Геодезические приборы, применяемые для маркшейдерских работ в подземных горных выработках, должны выпускаться в взрыво- и искробезопасном исполнении.

Технические условия и допуски


Благодаря малым размерам и массе, удобству в работе и быстроте снятия показания с лимбов, оптический теодолит 2Т30П успешно применяется в строительстве, сельском хозяйстве, инженерных изысканиях, особенно в экспедиционных условиях.

Теодолит 2Т30П оптимально подходит для измерения горизонтальных и вертикальных углов и расстояний нитяным дальномером, нивелирования с помощью уровня при трубе, определения магнитных азимутов по буссоли.

Технические характеристики:

Средняя квадратическая погрешность измерения одним приемом:

20” для горизонтального угла; 30” для зенитного расстояния;

Увеличение зрительной трубы:

20-Х;

Угол поля зрения:

2°;

Наименьшее расстояние визирования:

1,2 м;

Наружный диаметр оправы объектива:

38 мм;

Цена деления лимбов:

1°;

Цена деления шкалы микроскопа:

0,1';

Увеличение оптического центрира:

1,8-X;

Угловое поле зрения центрира:

8°;

Масса теодолита с подставкой:

2,3 кг.


Нивелир Н-3 относится к точным нивелирам с уровнем при зрительной трубе. Он предназначен для нивелирования III и IV классов и может применяться для измерения превышений при построении высотного обоснования топографических съемок, при инженерно-геодезических изысканиях, в промышленности и строительстве

Технические характеристики

Н-3

Увеличение зрительной трубы 31.5х Коэффициент нитяного дальномера 100 Наименьшее расстояние визированием, м 1.0 Цена деления круглого уровня, угловая 10 минута Цена деления цилиндрического уровня, 15 угловая секунда Диапазон работ компенсатора, угловая - минута Масса нивелира, кг 2.0


Геодезические приборы и их поверки


Поверки теодолита.

Работа велась теодолитом 2Т30. Была произведена оценка внешнего состояния прибора, его работоспособности и нормального взаимодействия подвижных частей, плавности вращения наводящих винтов. При этом должны соблюдаться геометрические соотношения, показанные на рис. 1.

теодолитный нивелирный горизонтальный съемка

Рис. 1. Основные оси теодолита- ось цилиндрического уровня при алидаде горизонтального круга;- вертикальная ось вращения теодолита;- визирная ось зрительной трубы;- ось вращения зрительной трубы;

Проверка цилиндрического уровня алидады горизонтального круга.

Перпендикулярность оси уровня вертикальной оси теодолита проверяется следующим образом. Сперва алидада поворачивается так, чтобы уровень располагался параллельно прямой, соединяющей два подъемных винта подставки, и вращением этих винтов в противоположных направлениях вывести пузырек уровня на середину. После алидада поворачивается на 90о и третьим подъемным винтом пузырек уровня выводится на середину. Затем повернув алидаду на 180о и оценивается смещение пузырька от среднего положения. Если при поверки уровня смещение его пузырька превышает одно деление, то половина смещения исправляется с помощью исправительных винтов уровня. А вторая половина с помощью вращения подъемного винта.

Проверка коллимационной ошибки.

Не перпендикулярность визирной оси зрительной трубы горизонтальной оси определяется следующим образом. При положение теодолита «круг слева» наводится зрительная труба на визирную цель, удаленную не менее чем на 50 метров, направление на которую горизонтально (отклонение не более 2о), и с горизонтального лимба снимается показание Л1. Потом повторяется наведение при положение теодолита «круг справа» и снимается показание П1. После освобождается закрепительный винт лимба и теодолит разворачивается на 180о и снова закрепляется. На туже цель опять наводится зрительная труба и при двух положениях теодолита снимаются показания Л2 и П2. После того как все отсчеты сняты производится расчет по формуле:

.

Если при проверке коллимационная ошибка превышает двойной точности отсчетного приспособление теодолита (для теодолита 2Т-30 с=2/), то производится исправление следующим способом. Сначала вычисляется «правильный» отсчет (М), в зависимости от того, при каком круге были закончены измерения, по следующим формулам: М=П2+с или М=Л2-с. После наводящими винтами устанавливается алидада так, чтобы горизонтальный лимб показывал вычисленный «правильный» отсчет. Смещенную сетку нити совмещают с наблюдаемой целью (точкой) вращением исправительных винтов сетки.

Пример: КЛ1=154о 32/ КЛ2=148о 50/

КП1=334о 34/ КП2=328о 50/


Поверка положения сетки нитей.

На хорошо видимую точку наводится зрительная труба. Изображение цели должно оказаться совмещенным с концом вертикальной нити сетки.

Затем зрительная труба вращается вокруг своей оси. Если точка будет перемещаться вдоль нити, то сетка установлена правильно. Если изображение точки будет отклоняться от сетки нити (как показано на рисунке 2), то оправу сетки нитей необходимо поправить. Для исправления необходимо вначале ослабить винты, которые скрепляют сетки нитей с корпусом трубы, а потом, поворачивая их, привести сетки нитей в нужное положение.

Рис.2 Оправа сетки нитей

Таким образом, все необходимые поверки теодолита были выполнены и определено его место зенита и коллимационная ошибка.

Поверки нивелира

Работа на практике велась нивелиром Н-3. Поверки нивелира производились для установления соответствия конструкции нивелира геометрическим условиям (рис.3) и производились в следующей последовательности.

Поверка правильности установки круглого уровня.

Ось U′U′ уровня должна быть параллельна оси ZZ вращения нивелира (см. рис. 3).

Для выполнения данной поверки с помощью винтов пузырек круглого уровня выводился в нуль-пункт, затем нивелир поворачивали на 180°. Пузырек остался в нуль-пункте, условие выполнено. Если же пузырек отклонится от нуль-пункта его приводят в первоначальное положение, перемещая на половину отклонения при помощи юстировочных винтов уровня, а на другую половину- подъемными винтами. (Эти действия повторяют до тех пор, пока отклонение не станет меньше половины диаметра пузырька уровня, что является допуском).

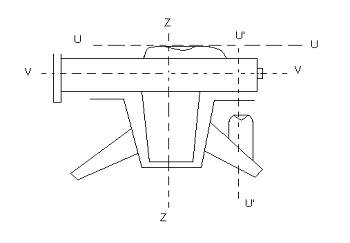

Рис. 3. Схема нивелира с уровнем при трубе’U’-ось круглого уровняось цилиндрического уровняось вращения нивелиравизирная ось зрительной трубы

Поверка главного условия.

Ось цилиндрического уровня UU должна быть параллельна визирной оси прибора VV (рис. 3). Эта поверка выполнялась двойным измерением одного и того же превышения с разных точек стояния прибора, путем нивелирования с середины, а затем вперед. Разность между превышениями не должна превышать 4 мм.

Положение нивелира

Отсчет по рейкам

Превышения

Среднее превышения


Задняя



На середине

1631



246


1435


248




1379

244




1188








На краю

1662



243


1494


242




1417

245




1246




Поверка установки сетки нитей.

Краем горизонтальной нити наводились на четко видимую точку (шпиль здания). Медленно перемещали по горизонту зрительную трубу ее наводящим винтом и заметили, что точка не сходит с горизонтальной нити. Следовательно, поверка выполнена.

Создание планового и высотного съёмочного обоснования


Рекогносцировка местности, закрепление точек теодолитного хода.

В ходе полевых работ была проведена рекогносцировка местности, в процессе которой преподавателем были указаны пункты геодезической основы, на которые опирается теодолитный ход, и даны их координаты в местной системе координат.

Также бригадой были выбраны точки теодолитного хода и закреплены на местности.

При этом учитывалось, что между соседними точками должна быть хорошая взаимная видимость для удобства и точности визирования. Стороны теодолитного хода должны быть удобны для съемки подробностей.

Точки теодолитного хода на местности были закреплены колышками из дерева. В них были вбиты гвозди, для точного центрирования теодолита.

Итогом создания опорного обоснования стал замкнутый теодолитный ход, состоящий из 8 точек.

Измерение горизонтальных углов замкнутого теодолитного хода

Перед измерением горизонтального угла теодолит приводился в рабочее положение. Для этого было необходимо:

·    центрировать прибор, то есть установить штатив над вершиной измеряемого угла так, чтобы точка располагалась в пределах двух концентрических окружностей, расположенных в зоне видимости оптического центрира прибора.

·        горизонтировать теодолит, то есть привести лимб в горизонтальное положение с помощью цилиндрического уровня (вывести пузырек при цилиндрическом уровне в нуль-пункт), ножек штатива и трех подъемных винтов подставки.

·        ориентировать теодолит, то есть установить лимб так, чтобы при визировании на вешку отсчет по горизонтальному кругу был близок к нулю.

Измерение горизонтальных углов замкнутого теодолитного хода способом полуприемов

Горизонтальные углы измерялись теодолитом 2Т30П способом полуприемов, при этом учитывались произведенные ранее поверки теодолита.

При визировании перекрестие сетки нитей наводили на основание вешки, которую устанавливали строго вертикально.

При этом велись записи в полевом журнале, учитывая, что не разрешается записывать результаты наблюдений на отдельных листках.

Установив теодолит в рабочее положение, вращали алидаду относительно лимба при КЛ, устанавливали отсчет, близкий к нулю, и закрепляли алидаду. Вращая лимб вокруг вертикальной оси, а зрительную трубу - вокруг ее горизонтальной оси, наводили оптический визир на заднюю точку, закрепляли лимб и зрительную трубу и, действуя попеременно окулярным кольцом и фокусировочным винтом, добивались резкого изображения сетки нитей и вешки. Затем наводящими винтами лимба и трубы точно наводили биссектор в районе перекрестия на низ вешки и брали отсчет по горизонтальному кругу. Его записывали в полевой журнал. Ослабив закрепительные винты алидады и зрительной трубы, при неподвижном лимбе, визировались и брали отсчет на переднюю точку, записывая его в журнал измерений. Описанные действия составляют первый полуприем. Далее открепляли алидаду, зрительную трубу и меняли круг. Выполняли действия, описанные выше, только при КП (второй полуприем). Все отсчеты по горизонтальному кругу были записаны в полевой журнал. Расхождения в значениях угла, полученных в полуприемах не должны превышать 30”. Если допуск выполнялся, то можно было считать окончательное значение угла и сниматься с точки, если же нет, то повторялись все вышеописанные действия до тех пор, пока полевой контроль не выполнялся.

Окончательное значение угла равно среднему арифметическому (с точностью до 1²; округляли в сторону четной цифры) из результатов измерений в полуприемах. Подобные действия проделывались бригадой на всех точках замкнутого теодолитного хода, учитывая то, что каждый член бригады должен выполнить измерения хотя бы на одной точке.

Измерение длин сторон замкнутого теодолитного хода

Для выполнения линейных измерений использовались рулетка, мерная лента и четыре шпильки. Перед началом измерений следовало измерить длину мерной ленты рулеткой, чтобы проверить следует ли вводить поправку за компарирование. В нашем случае длина мерной ленты составила ровно 20 метров, следовательно, можно преступать к измерению сторон. Измеряемую сторону разбивали на интервалы, равные 20 м и устанавливали шпильку в створе. Мерную ленту натягивали с силой примерно 10 кг и устанавливали на ее конце следующую шпильку (также в створе), домер измеряли рулеткой. Длину стороны измеряли прямо и обратно от одной точки теодолитного хода до другой. Результаты измерений и вычислений также заносились в полевой журнал. При этом проверялся следующий полевой контроль: расхождение между двумя полученными значениями (прямо и обратно) не должно было превышать 1см на каждую отложенную мерную ленту. Если контроль не выполнялся, измерения производили заново.

Так же расстояния были измерены при помощи теодолита. Стоя на одной точке, мы ставили рейку на измеряемую точку. Затем измеряли высоту прибора и наводились на рейке на эту же высоту. Брали отчеты по верхней и нижней нити. Полученное расстояние умножали на квадрат синуса вертикально угла. Таким образом мы получили горизонтальное проложение между точками.

После выполнения всех необходимых работ (вычисления дирекционного угла стороны Ш-1, измерения горизонтальных углов, горизонтальных проложений и длин сторон замкнутого теодолитного хода) можно было приступать к определению координат вершин теодолитного хода (заполнению ведомости вычисления координат пунктов замкнутого теодолитного хода).

Вычисление координат вершин теодолитного хода

После выполнения перечисленных действий была оформлена ведомость вычисления координат вершин теодолитного хода:

1.      Вычислен дирекционный угол первой стороны.

.        По формуле


вычисляется угловая невязка.

Она меньше допустимой, поэтому она распределена по возможности поровну по измеренным углам всех сторон хода.

По исправлены углам вычислены дирекционные углы сторон хода (левые)

3.      Определены приращения координат  , линейные невязки (равны сумме приращений), абсолютную невязку



и относительную невязку


Относительная невязка в допуске, поправки распределяем по приращениям пропорционально длинам сторон.

По исправленным приращениям вычислены координаты вершин теодолитного хода.

Техническое нивелирование


Предварительно следует согласовать с преподавателем номера точек, которые можно использовать в качестве исходных, и составить схему хода так, чтобы в неё были включены все точки съемочного обоснования.

Нивелируют способом «из середины» по костылям или башмакам, вместо которых можно использовать сухой с хорошо спиленным торцом деревянный колышек. Для нивелирования следует получить пару трехметровых реек Р3 с одинаковой разностью пяток и полевой журнал. Предельное расстояние от нивелира до реек (плечо) - 100м. Равенство плеч устанавливается шагами.

Начинают ход от одной из точек исходной геодезической сети, которая считается задней, и действуют следующим образом:

1)       устанавливают нивелир в удобном для измерений месте и приводят пузырек круглого уровня в нуль-пункт.

2)      один из речников считает число шагов от задней точки до нивелира и на таком же расстоянии, перемещаясь по направлению к первой точке съемочного обоснования, забивает колышек (передняя связующая точка)

)        на точки отвесно устанавливают рейки пятками вниз. Заметим, что рейка будет расположено отвесно, если ее почти не поддерживать. На ветру рейку целесообразно медленно наклонять на себя и от себя, переводя через отвесное положение. Тогда минимальный отсчет будет верным.

)        визируют вначале на черную сторону задней рейки и берут отсчет. Затем последовательно берут отсчеты по черной и по красной сторонам передней рейки. В завершении берут отсчет по красной стороне задней рейки. Результаты заносят в полевой журнал.

)        используя отсчеты, полученные по черной и по красной сторонам реек, вычисляют разности пяток и превышения. Они не должны различаться друг от друга более чем а 5мм.

)        прибор переносят на вторую станцию, и передняя точка становится задней

)        по окончании измерений на второй станции задний колышек можно вытащить и использовать для дальнейшей работы

Вычисление высот пунктов съемочной основы

Высоты пунктов съемочной основы вычисляют в следующем порядке:

а) в полевом журнале нивелирования делают постраничный контроль:

;

где  - сумма задних отсчетов по черным и красным сторонам реек;

 - сумма передних отсчетов по черным и красным сторонам реек;

 - сумма превышений, вычисляемых по черным и красным сторонам реек;

Расхождения в постраничном контроле допускаются не более 1 мм за счет округления при вычислении;

б) вычисляют допустимую невязку хода:

или  по указанию преподавателя

где L - длина нивелирного хода в километрах, n - число измеренных превышений;

в) вычисляют фактическую невязку:

 - для замкнутого хода,

 - для разомкнутого хода,

где НК , НН - высоты конечного и начального пунктов.

Фактическая невязка fH не должна быть меньше или равна допустимой fh доп. Если fh>fh доп. Сначала проверяют все вычисления. При отсутствии ошибок в вычислениях нивелирование хода проверяют;

г) полученную невязку поровну распределяют во все превышения с обратным знаком:


где  - поправка в превышениях, n - число превышений.

Поправки округляют до целых миллиметров с таким расчетом, чтобы сумма всех поправок была равна невязке с обратным знаком:

где  - алгебраическая сумма поправок;

д) вычисляют исправленные превышения


е) вычисляют высоты пунктов съемочной основы H:


где  - исправленное превышение к, к+1ой линии.

Контроль вычислений: получение точного значения высоты конечного пункта.



Горизонтальная съемка


Горизонтальная съемка является ситуационной съемкой, при которой углы горизонтальные измеряют угломерным инструментом, а горизонтальные проложения различными инструментами. Превышения между точками местности при этом не определяют, поэтому горизонтальные съемка является частным случаем тахеометрической съемки.

Горизонтальные съемки используют для подготовки ситуационных планов местности и цифровых ситуационных моделей местности (ЦММ), а также для обновления (внесение ситуационных изменений) топографических карт и электронных карт (ЭК).

В практике изысканий объектов строительства горизонтальные съемки наиболее часто применяют для получения ситуационных планов и ЦММ в масштабах 1:2000,1:5000 и в отдельных случаях карт масштаба 1:10 000.

В практике изысканий линейных инженерных сооружений (автомобильных, лесовозных дорог, оросительных систем и т. д.) горизонтальную съемку применяют при трассировании путем вешения линий, измерения углов поворота трассы, разбивки пикетажа и съемки притрассовой полосы.

При изысканиях площадных объектов (мостовых переходов, транспортных развязок движения в разных уровнях, строительных площадок, аэродромов и т.д.) горизонтальные съемки выполняют для получения ситуационных планов для рассмотрения принципиальных вариантов инженерных решений (выбор створа мостового перехода, рассмотрение возможных вариантов схем транспортных развязок движения в разных уровнях, вариантов размещения сооружений аэродромов, зданий и сооружений аэродромной службы, строительных площадок и т. д.).

При производстве горизонтальных съемок особенно эффективным и предпочтительным является использование методов электронной тахеометрии.

При использовании приемников систем спутниковой навигаций «GPS» из всех видов теодолитных (горизонтальных) съемок наземно-космическая горизонтальная съемка является самой производительной, эффективной и обеспечивает полную автоматизацию обработки результатов измерений и подготовки ситуационных планов и ЦММ.

При горизонтальных съемках в период производства полевых работ выполняют следующее: рекогносцировку, прокладку ходов съемочного обоснования, съемку подробностей ситуации местности.

Рекогносцировку подлежащего съемке участка местности производят с целью установления границ съемки, определения положения съемочных точек (вершин ходов), направления ходов и выбора метода съемки ситуационных подробностей местности.

Прокладка ходов включает в себя вешение линий, измерение горизонтальных углов, измерение горизонтальных проекций длин линий.

Вешение линий осуществляют с помощью угломерного инструмента. При длинных прямых назначают дополнительные съемочные точки, с которых осуществляют продление створа.

Вынос дополнительных съемочных точек при продлении стороны хода для устранения влияния коллимационной погрешности осуществляют переводом трубы через зенит при двух положениях круга (КЛ и КП).

Измерение длин линий осуществляют с использованием дальномеров, а также приемников систем спутниковой навигации «GPS».

Стороны съемочного обоснования измеряют с относительной погрешностью 1:2000. Длины сторон вдоль трасс линейных сооружений измеряют один раз с относительной погрешностью 1:1000. Однако для исключения грубых ошибок периодически привязывают трассу к пунктам государственной геодезической сети.

Съемку подробностей ситуации осуществляют в зависимости от требуемого масштаба съемки с шагом снимаемых точек от 10 до 100 м, однако при этом фиксируют все изломы контурных линий (например, углы зданий, домов, изгородей, линий электропередач и т.д.).

Съемку характерных подробностей ситуации местности производят в зависимости от конкретных условий местности и имеющихся в наличии приборов одним из следующих способов: прямоугольных координат, полярным, прямых угловых засечек, линейных засечек, обхода, створов, наземно-космическим.

Метод прямоугольных координат наиболее часто используют при съемке притрассовой полосы линейных сооружений в ходе разбивки пикетажа. Ширину съемки притрассовой полосы в масштабе 1:2000 принимают по 100 м в обе стороны от трассы, при этом в пределах ожидаемой полосы отвода съемку ведут инструментально, а далее глазомерно.

Горизонтальную съемку методом полярных координат применяют преимущественно в открытой местности.

Съемка методом полярных координат оказывается особенно эффективной при использовании электронных тахеометров.

Метод прямых угловых засечек применяют главным образом в открытой местности, там, где не возможно выполнить непосредственное измерение расстояний до нужных точек местности. В качестве базиса обычно служит одна из сторон съемочного обоснования или ее часть. Съемку методом прямых угловых засечек обычно используют при производстве гидрометрических работ на реках: измерение поверхностных скоростей течения поплавками, траекторий льдин и речных судов, при выполнении подводных съемок дна русел рек и водоемов и т. д.

Метод линейных засечек применяется, если местность позволяет оперативно выполнить линейные измерения до характерных ситуационных точек местности.

Метод обхода реализуют проложением хода по контуру снимаемого объекта с привязкой этого хода к съемочному обоснованию.

Метод обхода используют, как правило, в закрытой местности для определения недоступных объектов большой площади: болота, запретные зоны, территории хозяйственных объектов и т. д.

Суть метода створов состоит в том, что на прямой между двумя известными точками, размещенными на сторонах съемочного обоснования, с помощью одного из мерных приборов определяют положение характерных ситуационных точек местности.

Наземно-космический метод горизонтальной съемки состоит в том, что для получения плановых координат характерных ситуационных точек местности используют приемники систем спутниковой навигации «GPS». Учитывая высокую стоимость приемников GPS высокого класса точности («геодезического класса»), можно воспользоваться сравнительно недорогими приемниками среднего класса точности («класса ГИС»), но при использовании их в режиме работы с базовыми станциями.

Принцип горизонтальной съемки наземно-космическим методом в режиме «DGPS» состоит в получении координат ситуационных точек местности с геодезической точностью посредством корректирующих сигналов приемниками «GPS» среднего класса от базовой станции «DGPS», установленной на точке местности с известными координатами (например, на пункте государственного геодезической сети). Обычно одна базовая станция обслуживает съемку приемниками «GPS» в радиусе до 10 км.

Число съемщиков на снимаемой территории ограничивается только количеством имеющихся в наличии у исполнителей приемников «GPS»

Поскольку необходимая точность определения плановых координат точек местности (в отличие от высотных) обеспечивается практически при любых комбинациях созвездий навигационных спутников на небосклоне, наземно-космические методы горизонтальных съемок являются весьма перспективными.

При производстве горизонтальных съемок ведут абрис и журнал измерений. Абрис представляет собой схематический чертеж отдельных сторон съемочного обоснования и контуров ситуации в любом приемлемом масштабе, но с обязательным указанием величин промеров.

В ходе камеральных работ осуществляют: проверку журналов измерений и абрисов; обработку и уравнивание угловых измерений ходов; уравнивание приращений координат и вычисление координат съемочных точек и составление ведомости координат; подготовку ситуационного плана местности в заданном масштабе.

Построение топографического плана на планшете


Горизонтальная съемка:

При горизонтальной съемке заостренных территорий необходимо вести зарисовку абрис всех контуров и предметов местности, подлежащих съемке, обмеры фасадных линий по проезду и контуров всех строений внутри кварталов.

При ведении абриса руководствуются следующими правилами:

а) Съемочный ход наносят в абрис одними линиями, расположенными друг от друга на расстоянии около 1 см.

б) Все снимаемые контуры и предметы местности зарисовывают в абрис в произвольном масштабе, придерживаясь принятых для составления плана условных знаков.

в) Записи цифр должны быть легко читаемы, прямые линии вычерчивают по линейке, кривые от руки. В контурах делают пояснительные надписи.

г) Надписи на фасадных зданиях делают по направлению подписываемых линий

д) Всю снимаемую ситуацию рекомендуется вычерчивать в абрисе более жирными линиями, а вспомогательные промеры более тонкими. При зарисовке зданий сокращенно указывают этажность, материал стен и номера домов.

Комбинированный способ:

Предварительно на планшет по координатам наносят углы кварталов, изломы фасадных зданий и углы отдельных капитальных зданий.

Съемка деталей фасадных зданий, проездов и внутриквартальной ситуации производится при помощи мензулы и кипрегеля с точек съемочного обоснования, створных точек и с пунктов полигонометрии.

При комбинированном способе одновременно со съемкой ситуации проводят съемку рельефа, что является преимуществом перед другими способами съемки

Камеральные работы при составлении планов застроенных территорий

Работа начинается с построения координатных сеток на планшетах, затем по координатам наносят точки съемочного обоснования , вычерчивают проезды и внутриквартальную ситуацию по данным абриса. Необходима корректура составления плана. Перед нанесением точек съемочного обоснования на плане необходимо проверить сетку координат, измеряя стороны квадратов и диагонали, расхождения не должны превышать 0.2 мм. После этого подписывают сетку координат у вершин кварталов, расположенных по рамкам планшета

Правильность нанесения двух соседних точек съемочного обоснования проверяют измерением расстояния между ними при помощи циркуля и поперечного масштаба. Эти расстояния должны совпадать с горизонтальными расстояниями линий, записанными в ведомости вычисления координат. Нанесение контуров ситуации в застроенной части города или поселка начинают с нанесения проезда.

) При построении на плане контура здания необходимо сначала построить все углы.

) Получив основной контур, приступают к построению второстепенных элементов.

Кроме камерального просмотра делают полевые контрольные измерения, которые должны удовлетворять следующим требованиям:

б) На территории с капитальной застройкой предельные ошибки взаимного положения точек на плане не должны превышать 0.4 мм. в масштабе плана. После исправления по замечаниям корректуры планшет вычерчивают в принятых условных знаках, вновь корректируют и составляют новый корректурный лист. После исправления повторных замечаний камеральная работа считается законченной.

Заключение


За время прохождения учебной геодезической практики нами были применены теоретические знания, с помощью которых все участники бригады пользовались приборами в полевых условиях, вследствие чего был отстроен план.

Были проделаны следующие виды работ:

проверки приборов

работа с теодолитом

техническое нивелирование

горизонтальная съемка местности

построение плана местности

Похожие работы на - Техническое нивелирование



Не нашел материал для своей работы?
Поможем написать качественную работу
Без плагиата!
