Отказавшие
элементы
|
Нормальный
режим
|
Ремонтируемый
элемент
|
|
|
Q1
|
Q2
|
Q3
|
|
Q1
|
W1,T1: 0,5
|
|
W2,Т2: 0,5
W1,T1:Tп
|
ППП:Tп
|
|
Q2
|
ППП:0,5
|
Т1,W2,Т2:0,5 W1:
Tп
|
|
Т1,W1,Т2:0,5 W2:
Tп
|
|
Q3
|
W2,Т2: 0,5
|
ППП:Tп
|
W1,Т1: 0,5
W2,T2:Tп
|
|
Таблица 4.3. Таблица сравнения надежности двух
схем
|
Режим
отключения
|
Количество
|
|
1
схема
|
2
схема
|
|
Погашение
ПС на время Тп Погашение ПС на 0,5 часа Отключение 1 трансформатора на 0,5
часа Отключение 2 трансформатора на 0,5 часа Отключение 1 трансформатора на
время Тп Отключение 2 трансформатора на время Тп
|
2
5 6 1 4 2
|
2
5 4 3 2 2
|
По условию надежности принимаем схему «Мостик с
выключателями в цепях линий и ремонтной перемычкой со стороны линии».
.2 ВЫБОР СХЕМЫ РУ НН
На напряжении 6 кВ следует принять схему
распределительного устройства: “Две одиночные, секционированные выключателями,
системы шин”. Схема РУ НН отображена на рис 4.2.
Рис 4.2. Две одиночные,
секционированные выключателями, системы шин
5. ВЫБОР ТИПОВ РЕЛЕЙНОЙ ЗАЩИТЫ, АВТОМАТИКИ И
ИЗМЕРЕНИЙ
Выбор типов релейной защиты, установленной на
подстанции, осуществляется в объеме выбора защит силового трансформатора и
защит на стороне 6 кВ

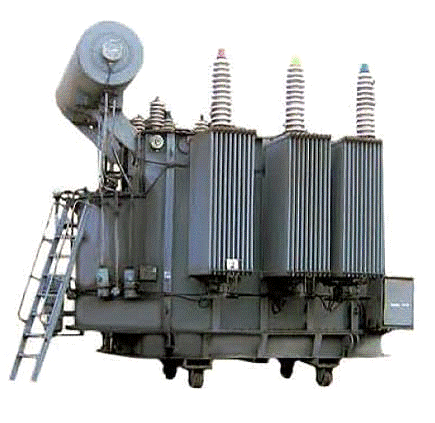

.1 РЕЛЕЙНАЯ ЗАЩИТА НА СИЛОВОМ ТРАНСФОРМАТОРЕ
На силовом трансформаторе ставятся следующие
типы защит [3,п 9.7]:
1. Продольная дифференциальная
защита от коротких замыканий трансформатора и на его выводах (tрз= 0.1 с).
2. Газовая защита от
внутренних повреждений в трансформаторе и от понижения уровня масла в
трансформаторе(tрз= 0.1 с).
3.
Максимально-токовая
защита от сверхтоков короткого замыкания (tрз= 1,9 с).
4. Максимально-токовая защита от
сверхтоков перегрузки с действием на сигнал.
1. Защита
устройства РПН с использованием струйных реле
6. Дифференциальная токовая
защита ошиновки НН.
.2 РЕЛЕЙНАЯ ЗАЩИТА НА ВВОДНЫХ ВЫКЛЮЧАТЕЛЯХ.
На вводных выключателях необходимо
устанавливать следующие виды защит [3,п 9.14.1]:
.
Максимальная токовая защита с комбинированным пуском по напряжению (tрз= 1,6
с)..
. Дуговая
защита.
3. Защита минимального напряжения.
На секционном выключателе
устанавливают следующие виды защит [3,п. 9.14.2]:
.
Максимально-токовая защита (tрз= 1,3 с).
2. Дуговая защита
.4 РЕЛЕЙНАЯ ЗАЩИТА НА СЕКЦИЯХ ШИН
На каждой секции шин необходимо устанавливать
[3,п. 9.14.3]:
1. Дуговая защита шин
2. Сигнализация о замыкании на землю
.5 РЕЛЕЙНАЯ ЗАЩИТА НА ОТХОДЯЩИХ КАБЕЛЬНЫХ ЛИНИЯХ
На кабелях, отходящих к потребителю,
устанавливаются следующие виды релейной защиты [3,п. 9.14.4]:
1. Максимально-токовая
защита от сверхтоков короткого замыкания (tрз= 1 с).
2. Токовая
отсечка, если кабель не проходит по термической стойкости по времени действия
МТЗ (tрз= 0.1 с).
3. Токовая
защита, сигнализирующая замыкание на землю в кабеле
4. Дуговая
защита
На шинах 6 кВ должен быть предусмотрен контроль
изоляции с использованием трансформаторов НАМИТ. Контроль изоляции выполняется
в виде комплекта реле напряжения, включаемого на обмотку разомкнутого
треугольника, и реле времени с действием на сигнал
Кроме того, предусматривается возможность
определения поврежденной фазы с помощью вольтметра, подключаемого на фазные
напряжения.
.6 РЕЛЕЙНАЯ ЗАЩИТА НА СТОРОНЕ ВН.
На стороне ВН устанавливаются быстродействующие
защиты ( tрз= 0.1с).
.7 АВТОМАТИКА НА ПС.
На подстанции предусмотрены следующие виды
автоматики [3, п. 9.7, пп 9.14.1-9.14.4]:
1. Автоматическое
включение резерва на секционном выключателе 6 кВ и на автомате 0.4 кВ
трансформатора собственных нужд.
2. Автоматическое
повторное включение линий ВН
3. Автоматическое
включение охлаждающих устройств трансформатора.
4. Автоматика
регулирования РПН.
Таблица 5.1 Измерительные приборы и места их
установки
|
№
п/п
|
Место
установки приборов
|
Приборы
|
Примечания
|
|
1.
|
Трансформатор
двухобмоточный
|
Амперметр
(Э-335) Счетчик активной/ реактивной энергии (СЭТ - 4ТМ.03)
|
1.
Счетчики технического учета 2. Приборы устанавливаются на каждую из
расщепленных обмоток НН
|
|
2.
|
Секционный
выключатель
|
Амперметр
в одной фазе (Э-335)
|
|
|
3.
|
Секция
шин НН
|
Вольтметр
(Э-335)
|
Вольтметр
имеет переключатель для измерения линейных и фазных напряжений
|
|
4.
|
Кабельная
линия
|
Амперметр
(Э-335) Счетчик активной/ реактивной энергии (СЭТ - 4ТМ.03)
|
Счетчики
активной и реактивной энергии расчетные
|
|
5.
|
Трансформатор
собственных нужд
|
Амперметр
(Э-335) Счетчик активной/ реактивной энергии (СЭТ - 4ТМ.03)
|
1.
Приборы устанавливаются со стороны низшего напряжения ТСН 2. Счетчик
расчетный
|
|
6.
|
Секция
ВН
|
Вольтметр
(Э-335) Вольтметр регистрирующий (Н-393) ИМФ
|
Вольтметр
имеет переключатель для измерения междуфазных и фазных напряжений
|
|
7.
|
Линия
35кВ с односторонним питанием ним питанием
|
Амперметр
в одной фазе (Э-335) Счетчик активной/ реактивной энергии (СЭТ - 4ТМ.03)
|
Счетчик
расчетный со стороны питания
|
6. ВЫБОР ОБОРУДОВАНИЯ И ТОКОВЕДУЩИХ ЧАСТЕЙ
.1. ВЫБОР ВЫКЛЮЧАТЕЛЕЙ
Для выбора аппаратов и токоведущих
частей необходимо рассчитать ток продолжительного режима
, результат
расчет сводится в таблицу 6.1.
Таблица 6.1 Ток продолжительного режима.
|
Обозначение
|
Выключатель
или токоведущая часть
|
Вариант
задания
|
|
|
|
|
Q1, Q2
|
Выключатель
на стороне высшего напряжения
|
|
|
Q3
|
Выключатель
и ошиновка трансформатора на стороне низшего напряжения
|
|
|
Q4
|
Секционный
выключатель шин 10 кВ
|
|
|
Q5
|
Выключатель
на линиях потребителей 10 кВ
|
|
|
Сборные
шины низкого напряжения
|
|

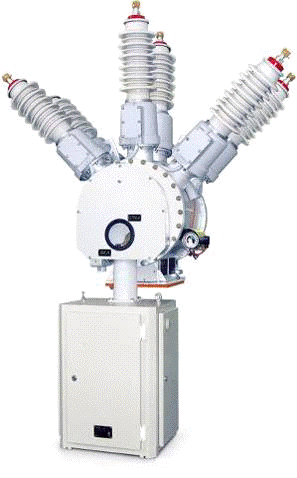

6.1.1 ВЫБОР ВЫКЛЮЧАТЕЛЕЙ НА СТОРОНЕ ВН
Тип выключателя ВГБ-35- 12.5/630 по [4,
табл.П.4.1.] (Приложение 3)
Таблица 6.2. Выбор выключателей на стороне
высшего напряжения (Q1, Q2).
|
Расчетные
данные
|
Каталожные
данные
|
Условия
выбора
|
|
Uсети
= 35 кВ Iпрод.расч. = 171 А
|
Uном
= 35 кВ Iном = 630 А
|
По
условиям длительного режима
|
По коммутационной
способности
|
(23.427>6.67)
|
|
|
|
 iдин=35
(кА)По динамической стойкости (35>8.774)
|
|
|
|
Вк
=   По термической стойкости
(468.75>2.51)
|
|
|
По току
включения
(35>8.874)
Расчет значений таблицы 6.2:
;
0.1+0.06=0.16 (с);
(с);
τ = t защ.мин.+ t о.c.= 0.01
+ 0.04 = 0.05 (с);
;
.
Uном и Iном -
номинальное напряжение и номинальный ток выключателя;
Uсети -
номинальное напряжение сети, где установлен выключатель;
Iпрод.расч -
максимальный ток ремонтного или послеаварийного режима, определяемого согласно
табл.6.1.;
id -
амплитудное значение предельного сквозного тока КЗ;
Вк- интеграл Джоуля для заданной
цепи;
tотк -полное
время отключения тока КЗ.
tрз - время
действия основной релейной защиты цепи, где установлен выключатель
по[1,п.1.4.8.];
tо.в. -
полное время отключения выключателя с приводом;
Iо.ном -
номинальный ток отключения выключателя;
- номинальное относительное
содержание апериодической составляющей в отключаемом токе при номинальном токе
отключения;
- апериодическая составляющая тока
КЗ в момент времени t,
;
tзащ.мин -
минимальное время срабатывания релейной защиты (tзащ.мин =
0.01с);
tо.с -
собственной время отключения выключателя с приводом;
iв.ном -
амплитудное значение номинального тока включения;
Iв.ном -
действующие значение номинального тока включения выключателя;
Iтер, tтер
- ток и время релейной защиты по условию термической стойкости;
.1.2 ВЫБОР ВЫКЛЮЧАТЕЛЕЙ НА СТОРОНЕ НН
ТРАНСФОРМАТОРА
Тип выключателя ВВ/TEL
- 10 - 12.5/1000 У2 по [4, табл.П.4.1.] (Приложение 4)
Таблица 6.3 Выбор выключателя на стороне НН
трансформатора (Q3)
|
Расчетные
данные
|
Каталожные
данные
|
Условие
выбора
|
|
Uсети
= 6 кВ Iпрод.расч. = 504 А
|
Uном
= 6 кВ Iном = 1000 А
|
По
условиям длительного режима
|
|
  По коммутационной способности
(22.66>13.749)
|
|
|
|
 iдин=32
(кА)По динамической стойкости (32>19.083)
|
|
|
|
Вк
=   По термической стойкости
(468.75>108.12)
|
|
|
По току
включения
(32>19.083)
Расчет значений таблицы 6.3:
где 1.9+0.06=1.96 (с);
(с);
τ = t защ.мин.+ t о.c.= 0.01
+ 0.045 = 0.055 (с);
;
;
Применяем ячейку КРУ серии К-59 (Приложение
5.), рассчитанный на номинальный ток главных цепей 1000 А по [4,табл.П.4.7.]
.1.3 ВЫБОР СЕКЦИОННОГО ВЫКЛЮЧАТЕЛЯ.
Тип выключателя ВВ/TEL - 10 -
12.5/630 У2 по [4, табл.П.4.1.]( Приложение 4)
Таблица 6.4 Выбор секционного
выключателя (Q4)
|
Расчетные
данные
|
Каталожные
данные
|
Условие
выбора
|
|
Uсети
=6 кВ Iпрод.расч. = 302 А
|
Uном
= 6 кВ Iном = 630 А
|
По
условиям длительного режима
|
|
  По коммутационной способности
|
|
|
|
iдин=32
(кА)По динамической стойкости
|
|
|
|
Вк
=   По термической стойкости
|
|
|
|
 По току
включения
|
|
|
Расчет значений таблицы 6.4:
;
где 1.3+0.06=1.36 (с);
(с);
τ = t защ.мин.+ t о.c.= 0.01
+ 0.045 = 0.055 (с);
;
.
Применяем ячейку КРУ серии К-59,
рассчитанный на номинальный ток главных цепей 630 А по [4,табл.П.4.7.]
.1.4 ВЫБОР ВЫКЛЮЧАТЕЛЕЙ НА ОТХОДЯЩИХ
КАБЕЛЬНЫХ ЛИНИЯХ
Тип выключателя ВВ/TEL - 10 -
12,5/630 У2 по [4, табл.П.4.1.](Приложение 4.)
Таблица 6.5 Выбор выключателей на
отходящих кабельных линиях (Q5)
|
Расчетные
данные
|
Каталожные
данные
|
условие
выбора
|
|
Uсети
= 6 кВ I прод.расч. = 102.5 А
|
Uном
= 6 кВ I ном = 630 А
|
По
условию длительного режима
|
|
 i дин= 32
(кА)По динамической стойкости
|
|
|
|
 По коммутационной способности,
амплитуде полного тока отключения
|
|
|
|
Вк
=   По термической стойкости
|
|
|
кА
|
 кАПо току
включения
|
|
|
Расчет значений таблицы 6.5:
;
где 1+0.06=1.06 (с);
(с);
τ = t защ.мин.+ t о.c.= 0.01
+ 0.045 = 0.055 (с);
;
.
Применяем ячейку КРУ серии К-59,
рассчитанный на номинальный ток главных цепей 630 А по [4,табл.П.4.7.]

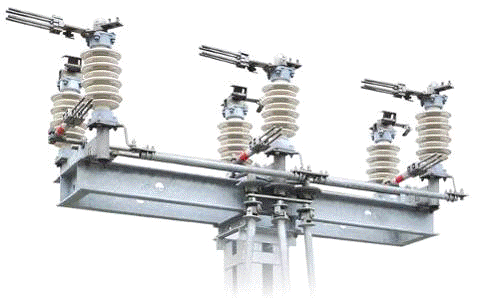

.2 ВЫБОР РАЗЪЕДИНИТЕЛЕЙ
Выбор разъединителей производится
только на стороне ВН, так как на стороне НН роль разъединителей выполняют
разъемы КРУ.
Таблица 6.6. Выбор разъединителей
|
Расчетные
данные
|
Каталожные
данные
|
Условие
выбора
|
|
Uсети
= 35 кВ Iпрод.расч.= 171 А
|
Uном
=35 кВ Iном = 1000 А
|
По
условию длительного режима
|
iдин = 50
кАПо динамической стойкости
|
(50>8.774)
|
|
|
|
Вк
= По термической стойкости
(468.75>2.51)
|
|
|
.3 ВЫБОР АППАРАТОВ В ЦЕПИ ТРАНСФОРМАТОРА
СОБСТВЕННЫХ НУЖД

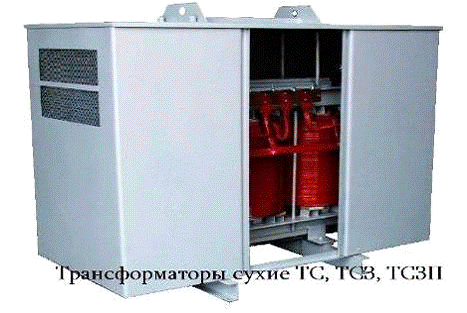

.3.1 ВЫБОР ТРАНСФОРМАТОРОВ СОБСТВЕННЫХ НУЖД
Для питания собственных нужд устанавливаются два
трансформатора с вторичным напряжением 0.4 кВ. Мощность трансформатора
собственных нужд можно ориентировочно принять:
вн=6 кВ Uнн=0.4 кВ S=40 кВ×А
.3.2 ВЫБОР ПРЕДОХРАНИТЕЛЯ ТСН
;
Из условия выбора аппаратуры принимаем
ПКТ 101-6-5-20 У3
,
. (расчётные данные принимаются по
[2, табл.5.4])
Проверка по коммутационной
способности:
.3.3 ВЫБОР ПРЕДОХРАНИТЕЛЯ
ТРАНСФОРМАТОРА НАПРЯЖЕНИЯ
Выбираем предохранитель ПКН 001-10
У3, рассчитанный на напряжение 6 кВ по [2, табл.5.4].

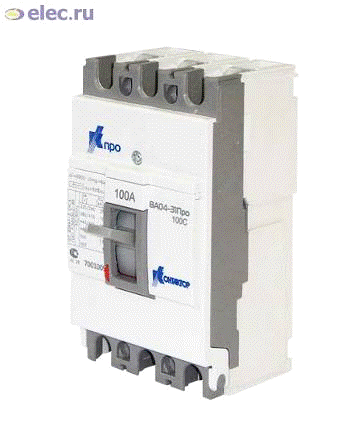

.3.4 ВЫБОР АВТОМАТА
.4. ВЫБОР ИЗМЕРИТЕЛЬНЫХ
ТРАНСФОРМАТОРОВ ТОКА И НАПРЯЖЕНИЯ

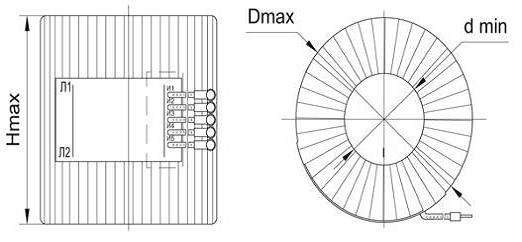

.4.1 ВЫБОР ТРАНСФОРМАТОРОВ ТОКА НА
СТОРОНЕ ВН ТРАНСФОРМАТОРА
На стороне ВН принимаем
трансформатор тока наружной установки.
Тип трансформатора тока ТОЛ - 35 - III-II по [9.1.]
(Приложение 9)
Проверка трансформатора тока
приведена в таблице 6.7
Таблица 6.7 Проверка трансформатора
тока на стороне ВН
|
Расчетные
данные
|
Каталожные
данные
|
Условие
выбора
|
|
Uсети
= 35 кВ Iпрод.расч.=171 А
|
Uном
= 35 кВ Iном = 200 А класс точности = 0,5
|
По
условию длительного режима
|
|
Iдин = 63
(кА)По динамической стойкости
|
|
|
|
Вк
= По термической стойкости
|
|
|
.4.2 ВЫБОР ТРАНСФОРМАТОРОВ ТОКА, ВСТРОЕННЫХ В
ВЫКЛЮЧАТЕЛИ НА СТОРОНЕ ВН
Проверка трансформатора тока приведена в таблице
6.8.
Таблица 6.8. Выбор трансформаторов тока,
встроенных в выключатели на стороне ВН.
|
Расчетные
данные
|
Каталожные
данные
|
Условие
выбора
|
|
Uсети=35
кВ Iпрод.расч.=171 А
|
Uном=35
кВ Iном=200 А класс точности = 0.5
|
По
условию длительного режима
|
|
Вк
=  По термической стойкости
|
|
|
.4.3 ВЫБОР ТРАНСФОРМАТОРОВ ТОКА, ВСТРОЕННЫХ В
ВЫСОКОВОЛЬТНЫЕ ВВОДА ТРАНСФОРМАТОРА
Проверка трансформатора тока приведена в таблице
6.9.
Таблица 6.9 Выбор трансформаторов тока,
встроенных в высоковольтные ввода силового трансформатора
|
Расчетные
данные
|
Каталожные
данные
|
Условие
выбора
|
|
Uсети=35
кВ Iпрод.расч.=171 А
|
Uном=35
кВ Iном=200 А класс точности=0.5
|
По
условию длительного режима
|
|
Вк
= По термической стойкости
|
|
|

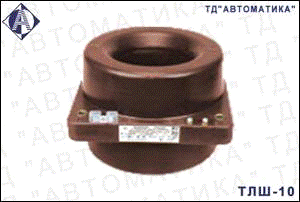

6.4.4 ВЫБОР ТРАНСФОРМАТОРОВ ТОКА НА СТОРОНЕ НН
ТРАНСФОРМАТОРА
На стороне НН на выводе силовых трансформаторов
ставим ТТ ТЛШ-10 по. Трансформаторы тока ставим в каждой фазе.
Проверка трансформатора тока на стороне НН в
цепях трансформатора приведена в таблице 6.10.:
Таблица 6.10. Проверка трансформатора тока на
стороне НН в цепях трансформатора
|
Расчетные
данные
|
Каталожные
данные
|
Условие
выбора
|
|
Uсети
= 6 кВ Iпрод.расч.= 504 А
|
Uном
= 6 кВ Iном = 1000 А класс точности = 0.5
|
По
условию длительного режима
|
|
Z2расч
= 0.404 Ом
|
Z2ном
= 0,8 Ом
|
По
нагрузочной способности
|
|
Вк
=  По термической стойкости
|
|
|
Проверка по нагрузочной способности. Схема
подключения приведена на рис.6.1.
Рис.6.1 Схемы соединения трансформаторов тока и
измерительных приборов в полную звезду
Определим сопротивления приборов :
амп.= Sпотр. обм / I2 = 0.1/52 = 0.004
(Ом);сч.акт/реакт.= Sпотр. обм / I2 = 0.1/52 = 0.004 (Ом);
где Sпотр.обм - мощность, потребляемая токовой
обмоткой данного прибора, I -ток во вторичных обмотках ТТ.
прибор.= 0.004 (Ом) (см. рис.6.1)расч = Zприб +
rпров+ rконт = Zсч.акт/реакт + rпров+ rконт =0.004 + rпров + 0.05= 0.054 +
rпров
конт = 0.05 Ом (по [7], поскольку число приборов
равно 2, что меньше 3)
Находим допустимое сопротивление провода:
пров. доп.= 0.8 - 0.054 - 0.05 = 0.696 (Ом)
Находим требуемое сечение для заданного
сопротивления:
где r - удельное сопротивление;- длина контрольного
кабеля (принимаем равной 50м);пров. доп. -допустимое сопротивление провода.
В результате расчета получаем:=
0.028 ×50 / 0.696 =
2.01 (мм2)
принимаем сечение контрольного
кабеля 4 мм2= 4 мм2 Þ rпров.=
0.028 ×50 /4 = 0.35
(Ом)расч= 0.054 + 0.35 = 0.404< 0,8 ,следовательно ТТ проходит по
нагрузочной способности.
.4.5 ВЫБОР ТРАНСФОРМАТОРА ТОКА НА
СЕКЦИОННОМ ВЫКЛЮЧАТЕЛЕ

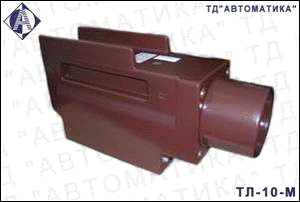

На секционном выключателе ставим ТТ
ТЛ-10М по 4, табл.П.4.5
Проверка трансформатора тока
приведена в таблице 6.11.
Таблица 6.11. Проверка
трансформатора тока
|
Расчетные
данные
|
Каталожные
данные
|
Условие
выбора
|
|
Uсети
= 6 кВ Iпрод.расч.= 302 А
|
Uном
= 6 кВ Iном = 400 А класс точности = 0.5
|
По
условию длительного режима
|
|
iу
=19.083 кА
|
Iдин
= 81 кА
|
По
динамической стойкости
|
|
Вк
=  По термической стойкости
|
|
|
.4.6 ВЫБОР ТРАНСФОРМАТОРА ТОКА НА ОТХОДЯЩИХ
КАБЕЛЬНЫХ ЛИНИЯХ
На отходящих кабельных линиях ставим ТТ ТЛ-10М
по [4, табл.П.4.5].
Проверка трансформатора тока приведена в таблице
6.12:
Таблица 6.12. Проверка трансформатора тока
|
Расчетные
данные
|
Каталожные
данные
|
Условие
выбора
|
|
Uсети
= 6 кВ Iпрод.расч.= 102.5 А
|
Uном
= 6 кВ Iном = 150 А класс точности = 0.5
|
По
условию длительного режима
|
|
iу
= 19.083 кА
|
Iдин
= 31.8 кА
|
По
динамической стойкости
|
|
Z2расч
= 0.404 Ом
|
Z2ном
= 0.8 Ом
|
По
нагрузочной способности
|
|
Вк
=  По термической стойкости
|
|
|
Проверка по нагрузочной способности:
Определим сопротивления приборов :
амп.= Sпотр. обм / I2 = 0.1/52 = 0.004
(Ом);сч.акт/реакт.= Sпотр. обм / I2 = 0.1/52 = 0.004 (Ом);
где Sпотр.обм - мощность, потребляемая токовой
обмоткой данного прибора, I -ток во вторичных обмотках ТТ.
прибор.= 0.004 (Ом) (см. рис.6.1)расч = Zприб +
rпров+ rконт = Zсч.акт/реакт + rпров+ rконт =0.004 + rпров + 0.05= 0.054 +
rпров
конт = 0.05 Ом (по [7], поскольку число приборов
равно 2, что меньше 3)
Находим допустимое сопротивление провода:пров.
доп.= 0.8 - 0.054 - 0.05 = 0.696 (Ом)
Находим требуемое сечение для заданного
сопротивления:
где r - удельное сопротивление;- длина контрольного
кабеля (принимаем равной 50м);пров. доп. -допустимое сопротивление провода.
В результате расчета получаем:=
0.028 ×50 / 0.696 =
2.01 (мм2)
принимаем сечение контрольного
кабеля 4 мм2= 4 мм2 Þ rпров.=
0.028 ×50 /4 = 0.35
(Ом)расч= 0.054 + 0.35 = 0.404< 0,8 ,следовательно ТТ проходит по
нагрузочной способности.
.4.7.ВЫБОР ТРАНСФОРМАТОРОВ
НАПРЯЖЕНИЯ НА СТОРОНЕ ВН.
На стороне ВН принимает ТН типа НАМИ
- 35 - УХЛ1 по 4, табл.П.4. с параметрами:
первичное напряжение 35000 В;
вторичное напряжение 100 В;
допустимая мощность 360 ВА при
классе точности 0.5;
.4.8 ВЫБОР ТРАНСФОРМАТОРОВ
НАПРЯЖЕНИЯ НА СЕКЦИИ НН.
На секции 6 кВ ставим ТН типа
НАМИТ-10 по 4, табл.П.4.5 с параметрами:
первичное напряжение 6000 В;
вторичное напряжение 100 В;
допустимая мощность 150 ВА при
классе точности 0.5;
Проверка по нагрузочной способности
:
Подсчет нагрузки вторичных обмоток
трансформатора напряжения приведены в таблице 6.14.
Таблица 6.14. Нагрузки вторичных
обмоток трансформатора напряжения
|
Наименование
прибора
|
Тип
|
Число
катушек
|
Потребляемая
мощность одной катушки, ВА(Вт)
|
Число
приборов
|
P,
Вт
|
Q,
ВАр
|
|
Вольтметр
|
Э-335
|
1
|
1
|
2
|
0
|
|
Счетчик
активной энергии
|
СЭТ
-4ТМ0.3
|
3
|
1,5(0,8)
|
5+1
|
3∙6∙1,3=23,4
|
3∙6∙1,27=22,86
|
Т.к. условие
выполняется,
то на каждой секции не требуется устанавливать дополнительные трансформаторы
напряжения.
.5 ВЫБОР СБОРНЫХ ШИН ВЫСШЕГО НАПРЯЖЕНИЯ
Сборные шины ВН на 35 кВ выполняются гибкими
подвесными токопроводами из проводов круглого сечения. Материал - алюминий, со
стальным сердечником, марка АС.
Сечение сборных шин выбирается по условию
Где
- допустимый ток для данного
сечения проводника;
- максимальный ток ремонтного или
послеаварийного режима наиболее нагруженного присоединения, определяется с
учетом рекомендаций табл. 6.1.
Выбираем провод марки АС - 50/8 с
(по [2,
табл. 7.35])
Проверка на корону не требуется.
.6 ВЫБОР ОШИНОВКИ СИЛОВОГО
ТРАНСФОРМАТОРА
Ошиновка силового трансформатора от выводов 6 кВ
до ввода в распределительное устройство выполняется в виде алюминиевых шин
прямоугольного сечения, так как они обеспечивают меньшие потери и у них лучше
условия охлаждения.
Сечение ошиновки выбирается по нагреву
(допустимому току):
Выбираем 1 полосу алюминиевой шины
прямоугольного сечения
[2, табл.7.6]:
h=50 мм; b = 5 мм; q= 50х5=250
.
Рис. 6.2. Ошиновка в виде жестких
шин прямоугольного сечения
1. Проверка по термической стойкости:
Выбранное сечение проверяется по термической
стойкости к токам коротких замыканий.
Условие проверки:
где С [А*с1/2/мм2] - коэффициент,
принимаемый для алюминиевых шин равным 90 по [2, табл.3.14].
Вк - интеграл Джоуля, определенный при выборе
выключателя в цепи трансформатора. Величина Вк взята из расчета для таблицы
6.3.
Условие выполняется.
2. Проверка шин на электродинамическую
стойкость:
Оценим критическое значение длины пролета
Где J - момент
инерции относительно оси прямоугольного проводника, перпендикулярно действующей
силы
- поперечное сечение прямоугольной
шины [2, табл.7.3].
Примем ближайшее меньшее с точностью
0.1 метр:
=1.2 м.
Сила, действующая на пролет длиной
1.2 (м) и на расстоянии а=0.5 (м) между фазами при трехфазном КЗ:
Где
- ударный ток трехфазного короткого
замыкания, А;
-расстояние между проводами,
принятое равным 0.5 м;
Изгибающий момент междуфазных
усилий:
Механические напряжения в материале
шин от междуфазных усилий
,
где W- момент
сопротивления шины относительно оси, перпендикулярной действующей силе,
,
-для алюминиевых шин по [7,
табл.6.6.].
Опорные изоляторы для наружной
установки рассчитываются из условий:
по [1,п.1.4.15.]
, где
- минимальная разрушающая сила на
изгиб [2, табл. 5.7].

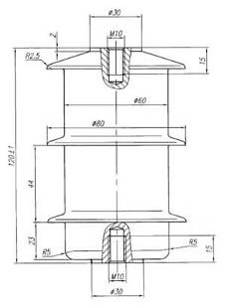

Принимаем опорный стержневой
полимерный изолятор ИОР - 6 - 3.75 У3 [2, табл. 5.7].
.7 ВЫБОР КАБЕЛЬНЫХ ЛИНИЙ К
ПОТРЕБИТЕЛЮ
Максимальный длительный ток
нормального режима:
Сечение силовых кабелей выбирается
по экономической плотности тока.
Экономическое сечение одного провода
,
где
- по [4, табл.П.3.3] экономическая
плотность тока кабеля с поливинилхлоридной изоляцией и алюминиевой жилой при
Та>5000 ч. Принимаем кабель типа АПвП - 3х95/16 по [9.2] (Приложение 16)
1. Проверка по нагреву.
,
- допустимый табличный ток ,
С учетом способа прокладки кабеля (в
земле, 2 кабеля в траншее) вводится поправочный коэффициент k=0,9 по
[2,табл.7.17.]:
по [1,п 1.3.6]
=>кабель проходит по нагреву
2. Проверка по термической стойкости.
Для этого требуется определить минимально
допустимое сечение
qмин =
где Вк - тепловой импульс;
;
где 1+0.06=1.06 (с);
(с);
τ = t защ.мин.+ t о.c.= 0.01
+ 0.045 = 0.055 (с);
С [А*с1/2/мм2] - коэффициент,
принимаемый для алюминиевых шин равным 90 по [2, табл. 3.14] .
Кабель проходит по термической
стойкости.
.8 ВЫБОР ОГРАНИЧИТЕЛЕЙ ОПН
На стороне ВН принимаем ОПН - П-35
УХЛ1.(Приложение 17)
На стороне НН принимаем ОПН - П-6
УХЛ2.(Приложение 18)
7. ОПЕРАТИВНЫЙ ТОК
.1 ОПЕРАТИВНЫЙ ПОСТОЯННЫЙ ТОК
На ПС напряжением 35 кВ применянтся система
оперативного постоянного тока (система ОПТ, СОПТ) напряжением 220 В.
Система ОПТ интегрирована в единое целое:
а) источники питания в виде аккумуляторных
батарей (АБ) и зарядных устройств (ЗУ), работающих в режиме постоянного
подзаряда;
б) приемно-распределительные щиты постоянного
тока (ЩПТ) по числу АБ;
в) кабели вторичной коммутации;
г) потребители постоянного тока (ППТ), в том
числе:
устройства релейной защиты и автоматики;
цепи управления высоковольтными аппаратами;
устройства противоаварийной автоматики;
АСУ ТП и ТМ (резерв);
аварийное освещение;
устройства связи (резерв).
На ПС 35 кВ и выше система ОПТ имеет следующую
структуру:
централизованную - применяется одна или две АБ
для питания ППТ;
Организация питания постоянным оперативным током
устройств РЗА и электромагнитов отключения выключателей обеспечивается:
при аварийном отключении любого защитного
аппарата или обесточении любой секции СОПТ, сохранение в работе хотя бы одного
устройства РЗА от всех видов на защищаемом присоединении 110 кВ и выше и
отключение любого выключателя 110 кВ и выше;
селективную работу защитных устройств СОПТ при
КЗ в её цепях и отстройку от максимальной нагрузки;
сохранение в работе без перезагрузки терминалов
РЗА и ПА, подключенных к неповрежденным присоединениям ЩПТ при повреждениях в
СОПТ.
Индивидуальные автоматические выключатели цепей
управления, релейной защиты и автоматики устанавливается в отдельных ячейках
КРУах (панелях) питания оперативным током. При этом не допускается питание от
одной секции этих ячеек КРУов микропроцессорных терминалов и цепей выходящих за
пределы ОПУ.
Аккумуляторная батарея является:
стационарной свинцово-кислотной открытого
(вентилируемого) типа по ГОСТ 26881-86 и МЭК 896-1-95;
при работе в автономном режиме (при потере
собственных нужд ПС) обеспечивать максимальные расчетные толчковые токи после
гарантированного 2-часового (не менее) разряда током нагрузки.
ПС с высшим напряжением 35-110 кВ - одну АБ типа
10БП - 1000. Срок службы АБ не менее 20 лет.
Зарядные устройства (ЗУ) выбираются совместно с
АБ для обеспечения всех требований, предъявляемых изготовителями АБ к ЗУ,
необходимых для поддержания заявленного срока службы АБ и надежной её работы.
На ПС 35- 110 кВ применять одно зарядное
устройство.
При этом ЗУ обеспечивают:
уравнительный заряд АБ в автоматическом режиме
без превышения напряжения выше допустимого для всех ППТ;
уровень пульсаций не более значений, допустимых
по условиям работы ППТ.
Система ОПТ имеет трехуровневую систему защиты:
нижний уровень -защита цепей питания
непосредственных потребителей (устройства РЗА, ПА, цепи управления
выключателями и т.п.).
Для нижнего уровня защиты применяются
автоматические выключатели;
средний уровень -защита цепей, питающих шинки
непосредственных потребителей;
верхний уровень - защита шинок щита постоянного
тока на вводе АБ.
Защитные аппараты, устанавливаемые в пределах каждого
уровня системы ОПТ, должны быть однотипными.
Защита СОПТ:
выполняется с использованием в качестве защитных
аппаратов: автоматических выключателей, предохранителей. Конструктивное
выполнение защитных аппаратов обеспечивает их безопасное обслуживание;
обеспечивает селективность всех уровней во всем
диапазоне токов короткого замыкания;
время отключения в СОПТ должно определяться с
учетом:
при снижении напряжения на неповрежденных
фидерах, питающих микропроцессорные терминалы, ниже напряжения перезагрузки
этих терминалов время отключения менее допустимого времени перерыва питания
терминалов;
при снижении напряжения на неповрежденных
фидерах, питающих микропроцессорные терминалы, выше напряжения перезагрузки
этих терминалов время отключения определяться термической стойкостью
соединительных проводов и кабелей;
обеспечивает чувствительность к дуговым коротким
замыканиям в основной зоне и в зоне резервирования.
обеспечивает резервирование защиты более низкого
уровня защитами более высокого уровня;
Требования к щиту постоянного тока:
для каждой аккумуляторной батареи
предусматривается отдельный щит постоянного тока;
каждый ЩПТ имеет достаточное количество защитных
устройств, секций для выполнение регламентных работ в системе ОПТ без
отключения АБ (замена защитных устройств, снятие характеристик АБ и т. п.);
каждый ЩПТ имеет секционные разъединители для
перевода нагрузки с одной секции на другую в пределах одного ЩПТ;
объединение секций разных АБ выполняется через
два последовательно включенных коммутационных аппарата.
На каждом ЩПТ предусмотрены устройства
сигнализации и контроля, выполняющие следующие функции:
регистрации аналоговых и дискретных сигналов
аварийных событий в системе ОПТ;
регистрации аналоговых величин нормального
режима с дискретностью не более 1 сек;
контроля напряжения на шинках постоянного тока и
выдача сигнала о его повышении или понижении;
контроля уровня пульсации напряжения на секции и
выдача сигнала при увеличении;
контроля уровня пульсации выше заданной уставки;
контроля АБ и зарядно-подзарядных агрегатов;
контроля сопротивления изоляции цепей
оперативного тока;
автоматизированного поиска замыканий на землю в
сети постоянного тока;
автоматического определения поврежденного
(замыкание на землю) присоединения ЩПТ;
контроля целостности всех предохранителей и
аварийного отключения любого автоматического выключателя;
генерирования «мигающего света» (при
необходимости).
Цепи питания РЗ не допускается объединять с
цепями питания оперативной блокировки, а цепи питания микропроцессорных
устройств РЗ с цепями оперативной блокировки и с цепями питания двигателей
постоянного тока.
8. ВЫБОР И ОБОСНОВАНИЕ КОНСТРУКЦИЙ РУ
На стороне НН применяется комплектное
распределительное устройство внутренней установки выкатного исполнения. Число
ячеек КРУ на низшем напряжении данной подстанции составляет 16 штуки: 10 - на
отходящих кабельных линиях, 2 - на секциях шин, 2 - при подключении
трансформаторов напряжения на секции шин, 2 - на ошиновке трансформатора на
стороне низкого напряжения. Поскольку число ячеек КРУ 16, что больше 15
[3,п.13.2.], то применение КРУ экономически оправдано.
На стороне ВН применяется ОРУ. В конструкции ОРУ
применяются типовые ячейки, что позволяет осуществлять его независимый ремонт и
обслуживание, локализации аварии в пределах ячейки. Ширина ячейки при Uн=35
кВ равна 6 метров. Именно она определяет ширину РУ и ПС в целом. Применяем ОРУ
низкого типа с размещением оборудования на одном уровне.
Зона ячеек отделена от зоны трансформаторов
автодорогой для проезда автотрейлеров шириной 4 метра с отдалением от
провозимого оборудования на безопасное расстояние. Расстояние между
трансформаторами в свету должно быть 15 метров. За дорогой кроме
трансформаторов располагается КРУ, связанные с ними токоведущими частями.
По планированной территории обеспечен проезд для
автомобильного транспорта с улучшенной грунтовой поверхностью с засевом травой.
Предусматриваются автодороги с покрытием к порталу для ревизии трансформаторов,
зданию щита управления. Ширина внутриплощадочных дорог принимается 4 метра. Габариты
проезда равны 4 метра по ширине и высоте.
Территория ПС в целом ограждается внешним
забором высотой 2,4 метра.
Расстояния по горизонтали от токоведущих и
незаземлённых частей или элементов изоляции до постоянных внутренних ограждений
должны быть не менее 1150 мм.
9. ОХРАНА ТРУДА
.1 ПРОИЗВОДСТВЕННАЯ САНИТАРИЯ
.1.1 СИСТЕМА РАБОЧЕГО И АВАРИЙНОГО ОСВЕЩЕНИЯ
Рабочее освещение является основным видом
освещения и предусматривается во всех помещениях подстанций, а также на
открытых участках территории, где в темное время суток может производиться
работа или происходить движение транспорта и людей. Рабочее освещение включает
в себя общее стационарное освещение напряжением 220 В, переносное (ремонтное)
освещение, осуществляемое переносными лампами напряжением 12 В, местное
освещение (на станках и верстаках) напряжением 36 В.
Питание шин рабочего освещения осуществляется от
трансформаторов собственных нужд с глухозаземленной нейтралью, при этом
защитные и разъединяющие автоматические выключатели устанавливаются только в
фазных проводах.
Аварийное освещение выполняется в помещениях
щита управления релейных панелей и силовых панелей собственных нужд, аппаратной
связи.
Питание сети аварийного освещения нормально
осуществляется c шин
собственных нужд 380/220 В переменного тока, и при исчезновении последнего
автоматически переводиться на шины оперативного постоянного тока.
Для освещения помещений подстанций используются
обычные лампы накаливания. Для освещения открытых распределительных устройств
используются прожекторы UMS
c газоразрядными
лампами. Прожекторы устанавливаются группами на существующих опорах
молниеотводов , порталах открытого распределительного устройства.
В целях ограничения резких теней из-за наличия в
открытых распределительных устройствах громоздкого оборудования, прожекторные
установки размещаются с двух противоположных сторон.
9.1.2 СОЗДАНИЕ НОРМАЛЬНЫХ ТЕМПЕРАТУРНЫХ УСЛОВИЙ
РАБОТЫ ПЕРСОНАЛА
В помещениях ПС должно быть предусмотрено
отопление. В холодное время при неработающем оборудовании отопление должно
обеспечивать нормальные условия работы персонала. В летний период температура
воздуха в рабочей зоне помещения ПС не должна превышать температуры наружного
воздуха более чем на пять градусов по Цельсию, при этом наибольшая температура
должна быть не выше +40 оС. В помещениях ПС должны быть приняты меры для
удаления избыточной теплоты, выделяемой при работе установки. В устройстве
общей обменной вентиляции, используемой для удаления избыточной теплоты из
помещений, должна быть предусмотрена очистка воздуха.
.1.3 ЗАЩИТА ОТ ШУМА И ВИБРАЦИИ
При выборе площадки для ПС окончательное
согласование и месторасположение производится органами санитарного надзора по
предоставлению проекта санитарно-защитной зоны, который выполняется в виде
пояснительной записки, расчетов и чертежей, с нанесением источников шума,
указанием шумозащитной зоны и экранирующих или шумоизолирующих конструкций.
Основными источниками промышленного шума на ПС
являются: трансформаторы , вентиляционные установки в зданиях.
.1.4 ЗАЩИТА ПЕРСОНАЛА, ОБСЛУЖИВАЮЩЕГО
АККУМУЛЯТОРНЫЕ БАТАРЕИ
Помещения аккумуляторных батарей, в которых
производится заряд аккумуляторов при напряжении 2 В на элемент, должны быть
оборудованы стационарной принудительной приточно-вытяжной вентиляции. Для
помещений аккумуляторных батарей, работающих в режиме постоянного подзаряда и
заряда при напряжении 2 В на элемент, должно быть применение стационарных или
инвентарных устройств принудительной приточно-вытяжной вентиляции на период
формовки батарей и контрольных перезарядов. Вентиляционная система помещений
аккумуляторной батареи должна обслуживать только аккумуляторные батареи и
кислотную. Выброс газа должен производиться только через шахту, возвышающуюся
над крышей здания не менее чем на полтора метра. Шахта должна быть защищена от
попадания в нее атмосферных осадков. Включение вентиляции в дымоходы или в
общую систему вентиляции здания запрещается.
.2 МЕРОПРИЯТИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ
.2.1 ОГРАЖДЕНИЕ ТЕРРИТОРИИ ПС
На подстанции применено два вида оград - внешняя
и внутренняя. Внешняя ограда служит препятствием для проникновения на
территорию посторонних лиц и крупных животных и имеет высоту 2,4 м. Внутренняя
ограда служит для выделения зоны ОРУ-35 кВ и имеет высоту 1,6 м.
В качестве конструктивных элементов оград применяются
сетчатые панели 3000х1700 мм из проволоки Æ 2,5 мм и ячейками
50х50 мм. В качестве фундаментов применяются сборные бетонные блоки с закладной
частью, устанавливаемые в сверляной котлован, к которым сетчатые панели
привариваются при монтаже. Зазор между низом сетчатой панели составляет 100 мм.
9.2.2 НЕОБХОДИМЫЕ ИЗОЛЯЦИОННЫЕ РАССТОЯНИЯ.
1. От токоведущих частей или от элементов
оборудования и изоляции, находящихся под напряжением, до заземленных
конструкций или постоянных внутренних ограждений высотой не менее 2 м - 900 мм;
2. Между проводами разных фаз - 1.0 м;
. От токоведущих частей или от элементов
оборудования и изоляции, находящихся под напряжением, до постоянных внутренних
ограждений высотой 1.6 м, до габаритов транспортируемого оборудования - 1650
мм;
. Между токоведущими частями разных цепей
в разных плоскостях при обслуживаемой нижней цепи и не отключенной верхней -
1.650 м;
. От не огражденных токоведущих частей до
земли или до кровли зданий при наибольшем провисании проводов - 3.6 м;
. Между токоведущими частями разных цепей
в разных плоскостях, а также между токоведущими частями разных цепей по
горизонтали с обслуживанием одной цепи при не отключенной другой; от
токоведущих частей до верхней кромки внешнего забора; между токоведущими частями
и зданиями или сооружениями - 2.9 м;
. От контакта и ножа разъединителя в
отключенном режиме до ошиновки, присоединенной ко второму контакту - 1.1 м.
9.2.3 МАРКИРОВКА ЧАСТЕЙ УСТАНОВОК И
ПРЕДУПРЕДИТЕЛЬНАЯ ОКРАСКА
В соответствии с требованиями ПУЭ выполняются
буквенно-цифровое и цветовое обозначение .
Шины обозначаются:
1) при
переменном трехфазном токе: шины фазы А - желтым цветом, фазы В - зеленым, фазы
С - красным, нулевая рабочая N
- голубым, эта же шина, используемая в качестве нулевой защитной - продольными
полосами желтого и зеленого цветов;
2) при
переменном однофазном токе: шина А, присоединенная к началу обмотки источника
питания - желтым цветом, а шина В, присоединенная к концу обмотки - красным;
3) при
постоянном токе: положительная шина (+) - красным цветом, отрицательная (-) -
синим цветом и нулевая рабочая М - голубым.
4) -резервная,
как резервируемая основная шина, если же резервная шина может заменять любую из
основных шин, то она обозначается поперечными полосами цвета основных шин.
Цветовое обозначение выполняется по всей длине
шин, либо в местах их присоединения.
Заземляющие шины тоже окрашиваются в черный
цвет. Рукоятки приводов заземляющих приборов окрашиваются в красный цвет, а
рукоятки других приводов - в цвета оборудования.
.2.4 БЛОКИРОВКИ, ОБЕСПЕЧИВАЮЩИЕ
ЭЛЕКТРОБЕЗОПАСНОСТЬ ПРИ ОБСЛУЖИВАНИИ ПС
РУ-35 и 6 кВ оборудуются оперативной
блокировкой, исключающей возможность:
1. включения выключателей, разъединителей;
2. включения заземляющих ножей на ошиновку,
не отделенную разъединителями от ошиновки, находящейся под напряжением;
. отключения и включения разъединителями
тока нагрузки, если это не предусмотрено конструкцией аппарата.
В РУ ПС применяется механическая (ключевая)
оперативная блокировка. Приборы разъединителей имеют приспособления для
запирания их замками в отключенном и включенном положении.
9.2.5 ПРОХОДЫ, ВХОДЫ И ВЫХОДЫ В РУ
Габарит проезда должен быть не менее 4 м по
ширине и высоте. Вдоль трансформаторов предусматривается проезд шириной не
менее 3 м. Также предусматриваются проезды: к порталу для ревизии
трансформаторов, КРУ, зданию масляного хозяйства. Ширина проезжей части
составляет 4 м.
9.2.6 Устройство
защитного заземления
Все металлические части электроустановок,
нормально не находящиеся под напряжением, но могущие оказаться под напряжением
из-за повреждения изоляции, подлежат заземлению. Заземление выполняется во всех
видах электроустановок переменного тока при напряжении 380 В и выше,
постоянного тока - 440 В и выше, а в помещениях с повышенной опасностью, особо
опасных и в наружных установках - при напряжениях 42 В и выше переменного тока,
110 В и выше - постоянного тока.
Заземляются корпуса электрических машин,
трансформаторов, аппаратов, вторичные обмотки измерительных трансформаторов,
приборы электрических аппаратов, каркасы распределительных щитов, пультов,
ячеек КРУ, металлические конструкции РУ, металлические корпуса кабельных муфт,
металлические оболочки и броня кабелей, проводов и другие металлические
конструкции, связанные с установкой электрооборудования.
.2.7 ВЫБОР ЭЛЕКТРИЧЕСКИХ АППАРАТОВ И ПРОВОДНИКОВ
С УЧЕТОМ НОРМАЛЬНЫХ РЕЖИМОВ, ВОЗМОЖНЫХ ПЕРЕГРУЗОК И АВАРИЙНЫХ РЕЖИМОВ
Проводники и аппараты удовлетворяют требованиям
в отношении предельно-допустимого нагрева с учетом не только нормальных, но и
послеаварийных режимов, а также режимов в период ремонта.
На период ликвидации после аварийного режима для
кабелей с полиэтиленовой изоляцией, допускается перегрузка до 10 %, а для
кабелей с поливинилхлоридной изоляцией до 15 % номинальной на время максимумов
нагрузки продолжительностью не более 6 ч в сутки в течение 5 суток, если
нагрузка в остальные периоды времени этих суток не превышает номинальной.
.2.8 УСТРОЙСТВО МОЛНИЕЗАЩИТЫ
Защита ОРУ-35 кВ осуществляется молниепроводами,
устанавливаемыми на конструкциях ОРУ, а также отдельно стоящими
молниепроводами, имеющими обособленные заземлители с сопротивлением не менее 80
Ом.
Защита оборудования ПС от набегающих по ВЛ волн
перенапряжений осуществляется защитой подходов ВЛ от прямых ударов молний
тросом, установкой на ВЛ ОПН . Для защиты обмотки 35 кВ трансформаторов ОПН
устанавливаются непосредственно у трансформаторов, без коммутационных
аппаратов.
.3 МЕРОПРИЯТИЯ ПОЖАРНОЙ БЕЗОПАСНОСТИ
.3.1 СТЕПЕНЬ ОГНЕСТОЙКОСТИ ЗДАНИЙ И СООРУЖЕНИЙ
ПОДСТАНЦИИ
Здания преобразовательных подстанций и помещения
преобразовательных установок следует относить к производствам категории Г по
СниП ([5] стр. 446).
Производства категории Г считаются
непожароопасными. К ним относятся производства, связанные с негорючими
веществами и материалами в горячем, раскаленном или расплавленной состоянии,
процесс обработки которых сопровождается выделением лучистого тепла, искр и
пламени; горючие газы, жидкости и твердые вещества, которые сжигаются или
утилизируются в качестве топлива; а также негорючими веществами и материалами в
горячем, раскаленном или расплавленной состоянии, процесс обработки которых
сопровождается выделением лучистого тепла, искр и пламени; горючими газами,
жидкостями и твердыми веществами, которые сжигаются или утилизируются в
качестве топлива.
.3.2 УСТАНОВКА МАСЛОНАПОЛНЕННЫХ АППАРАТОВ ПО
ОРУ.
Расстояния от выключателей и силовых
трансформаторов, а также трансформатора СН, до зданий и вспомогательных
сооружений (мастерских, складов и т.д.) предусматривается не менее 16 м.
Противопожарные расстояния от зданий
трансформаторной мастерской и аппаратной маслохозяйства, а также от складов
масла до ограды ОРУ предусматривается не менее 6 м.
.3.3 ПРОТИВОПОЖАРНЫЕ МЕРОПРИЯТИЯ
По уровню оснащенности по противопожарным
мероприятиям ПС относится к третьему классу. Противопожарный водопровод не
предусматривается. Все помещения ПС оборудуются пожарной сигнализацией, за
исключением: общеподстанционного пункта управления, помещения связи. Для
предотвращения растекания масла и распространения пожара при повреждениях
маслонаполненных трансформаторов и выключателей предусматривается выполнение
маслоприемников.
Объем маслоприемника предусматривает
одновременный прием 100 % масла, содержащегося в корпусе трансформатора .
Комплекс противопожарной автоматики состоит из
устройств обнаружения очага пожара (извещателей, расположенных в пожароопасных
местах), обеспечивающих прием информации от извещателей и выдачу тревожного
сигнала.
На ПС применяются извещатели комбинированного
типа ДИП-1 и ИП-контактные. Извещатели устанавливаются на потолке.
Электропитание пульта пожарной
сигнализации типа ППС-1 осуществляется от сети переменного тока
В с
частотой 50 Гц.
Система электрической пожарной
сигнализации оборудуется защитным заземлителем с сопротивлением 10 Ом.
На ПС предусматривается устройство
пожарного водоема, наполняемого из водопроводной сети.
10. ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ
ПОДСТАНЦИИ
1) Установленная
мощность подстанции
2·10 = 20 (МВА)
Где Sном.т. - номинальная мощность
одного трансформатора- количество трансформаторов на подстанции
КПД подстанции средневзвешенный
Где Wгод - годовой отпуск энергии потребителям
DWгод
- годовые потери энергии в трансформаторах
Где Pхх и Pкз - потери в
трансформаторе;- мощность на i - й ступени графика;- продолжительность i - й
ступени графика.
Для ТДНС-10 000/35 Pхх=11.5 кВт
Pкз=60 кВт
1) время
использования установленной мощности
Итоговые данные по подстанции
сведены в таблицу 10.1:
Таблица 10.1. Итоговые данные по
подстанции
|
Показатель
подстанции
|
Единицы
измерения
|
Величина
|
|
Установленная
мощность , Sуст
|
кВ×А
|
20
000
|
|
Годовые
потери энергии в трансформаторах кВт×ч/год220 000
|
|
|
|
Средневзвешенный
КПД подстанции. %99.70
|
|
|
|
Время
использования установленной мощности ч4296.16
|
|
|
ЗАКЛЮЧЕНИЕ
В процессе выполнения курсового проекта была
разработана понизительная подстанция 35/6 кВ. Исходными данными на курсовой
проект являлись:
задание на курсовой проект №17, вариант №12,
подстанция №2 ;
суточный график нагрузки потребителей
электроэнергии;
схема участка электрической системы, в которую
входит проектируемая подстанция.
В разделе 1 был определён тип подстанции:
проходной;
потребительская;
обслуживается ОВБ.
В разделе 2 были выбраны два силовых
трансформатора по расчетной мощности и уровню напряжения на ВН и НН. Затем
проверены по режиму перегрузки в послеаварийном режиме. Окончательно приняты
трансформаторы типа ТДНС-10000/35.
В разделе 3 рассчитаны токи короткого замыкания
на сторонах ВН и НН.
|
Место
КЗ
|
Точка
к.з.
|
Начальное
значение периодической составляющей токов  , кАУдарный ток ,кА
|
|
|
|
Трехфазное
к.з.
|
Трехфазное
к.з.
|
|
Шины
ВН, 35 кВ
|
 3.4578.774
|
|
|
|
Шины
НН, 6 кВ
|
 7.31619.083
|
|
|
В разделе 4 выбрана электрическая схема
распределительного устройства. На стороне ВН принята схема мостика по условию
надёжности электроснабжения. На стороне НН - «Две одиночные секционированные
выключателем системы шин».
В разделе 5 выбраны типы релейных защит,
автоматики и измерительных приборов как на стороне ВН так и на стороне НН.
В разделе 6 произведен выбор оборудования и
токоведущих частей.
) Выбраны следующие выключатели:
на стороне ВН тип ВГБ-35-12,5/1000-УХЛ1;
вводной выключатель типа ВВ/TEL-10-12.5/1000-У2;
секционный выключатель типа ВВ/TEL-10-12.5/630-У2;
на отходящих кабельных линиях ВВ/TEL-10-12,5/630-У2.
) Выбраны разъединители типа РГ-35/1000 - УХЛ1.
) Выбраны аппараты в цепи трансформаторов
собственных нужд:
трансформаторы собственных нужд типа
ТСЗ-40/6/0.4
предохранители типа ПКТ101-6-5-20 У3;
автоматы типа ВА04-31 Про.
) выбраны трансформаторы тока:
на стороне ВН типа ТОЛ-35, ТВ35 - II
- 300/5 и ТВТ35-I-300/5.
на стороне НН типа ТЛШ-10 в каждой фазе;
на секционном выключателе типа ТЛ-10М;
на отходящих кабельных линиях ТЛ-10М;
) выбраны трансформаторы напряжения:
на секции 10 кВ типа НАМИТ-10-УХЛ2,
на секции 35 кВ типа НАМИ-35-УХЛ1.
) приняты сборные шины ВН, выполненные гибкими
подвесными проводами марки АС-50/8.
7) выбрана ошиновка силового
трансформатора, выполненная из алюминиевых шин прямоугольного сечения h=50 мм; b=5 мм; q=250
.
) рассчитаны отходящие кабельные
линии к потребителям АПвП-(3х95/16)
В разделе 7 был выбран выпрямленный
оперативный ток, так как высшее напряжение данной подстанции 35 кВ и применена
схема мостика.
В разделе 8 выбрана и обоснована
конструкцию РУ.
В разделе 9 были указаны требования
по охране труда:
система рабочего и аварийного
освещения;
защита от шума и вибрации;
мероприятия по техники безопасности;
мероприятия по пожарной
безопасности.
В разделе 10 рассчитаны следующие
ТЭП
|
Показатель
подстанции
|
Единицы
измерения
|
Величина
|
|
Установленная
мощность , Sуст
|
кВ×А
|
20
000
|
|
Годовые
потери энергии в трансформаторах,кВт×ч/год220 000
|
|
|
|
Средневзвешенный
КПД подстанции,%99.7
|
|
|
|
Время
использования установленной мощности,ч4296.16
|
|
|
Графическая часть проекта состоит из двух
листов. На первом листе изображена схема электрических соединений ПС при
отключенном положении коммутационной аппаратуры и однолинейном изображении
(кроме трансформаторов тока). На втором листе изображена конструкция ПС,
которая включает в себя план ПС с ОРУ и ЗРУ, силовые трансформаторы с
соответствующими связями и один из разрезов ОРУ.
СПИСОК ЛИТЕРАТУРЫ
1.
Правила устройства электроустановок (ПУЭ). -М.: Энергоатомиздат, 2002,-168 с.
.
Электрическая часть станций и подстанций. Справочные материалы для курсового и
дипломного проектирования/под ред. В.Н. Неклепаева. -М.: Энергоатомиздат,
-1989.
.
Нормы технологического проектирования подстанции напряжением 35-750 кВ. -М,:
Энергосетьпроект, 2009.
.
Электрооборудование электростанций и подстанций (примеры расчетов, задачи,
справочные данные): практикум для студентов / Л.К. Карнеева, Л.Д. Рожкова. -
Иваново: МЗЭТ ГОУ СПО ИЭК, 2006. - 224с.
.
Схемы принципиальные электрические распределительных устройств подстанций
35-750 кВ. Типовые решения. - М,: Энергосетьпроект, 2007.
.
Рожкова Л.Д., Козулин В.С. Электрооборудование станций и подстанций. Учебник
для техникумов. 2-е изд., перераб.-М: Энергия, 1980. -600 с. 2-е изд.,
перераб.-М: Энергия, 1980. -600 с.
.
Козулин В.С., Рассказчиков А.В. Понизительная подстанция. Методические указания
по выполнению курсового проекта.-И.: Сервис ТВ-полиграфия, 1998.-65 с.
ПРИЛОЖЕНИЕ
Приложение.1
Силовой трансформатор типа ТДНС - 10 000/35
Рис. П.1. Силовой трансформатор типа
ТДНС - 10 000/35
Приложение
2
Счетчик электроэнергии СЭТ - 4ТМ.03
Рис. П.2. Счетчик электроэнергии СЭТ
- 4ТМ.03.
Технические характеристики сведены в
таблицу П.2.
Таблица П.1.Технические
характеристики электросчетчика СЭТ-4ТМ.03:
|
Наименование
величины
|
Значение
|
|
Номинальное
напряжение, В
|
3x57,7/100,
3x(120-230)/(208-400)
|
|
Номинальная
(максимальная) сила тока, А
|
от
1 до 5 (10)
|
|
Ток
чувствительности, мА
|
1
|
|
Номинальное
значение частоты сети, Гц
|
50
|
от
47,5 до 52,5
|
|
Класс
точности при измерении в прямоми обратном направлении:
|
|
активной
энергии
|
0,2S
или 0,5S
|
|
реактивной
энергии
|
0,5
или 1
|
|
Пределы
допускаемой основной погрешности измерения, %:
|
|
напряжения
(фазного, межфазного,прямой последовательности и их усредненных значений)
|
±0,4
% в диапазоне от 0,8Uном до 1,15U ном
|
|
тока
|
|
|
частоты
|
±0,05
в диапазоне от 47,5 до 52,5 Гц
|
|
Активная
(полная) мощность, потребляемая каждой параллельной цепью напряжения, не
более, Вт (ВА)
|
|
Uном
57,7 В
|
0,8
(1,5)
|
|
Uном
(120-230) В
|
1,3
(3,0)
|
|
Полная
мощность, потребляемая каждой последовательной цепью, не более, ВА
|
0,1
|
|
Число
индицируемых разрядов жидкокристаллического индикатора
|
8
|
|
Точность
хода встроенных часов в нормальных условиях во включенном и выключенном
состоянии, лучше
|
±0,5
c/сутки
|
|
Изменение
точности хода в диапазоне рабочих температур, c/°С /сутки:
|
|
во
включенном состоянии в диапазоне температур от минус 40 до плюс 60°С, менее
|
±0,1
|
|
в
выключенном состоянии в диапазоне температур от минус 10 до плюс 60 °С, менее
|
±0,15
|
|
в
выключенном состоянии в диапазоне температур от минус 40 до минус 10 °С,
менее
|
±0,22
|
|
Передаточное
число, имп/(кВт.ч), имп/(квар.ч):
|
|
в
основном режиме (А)
|
5000
при Uном 57,7 В 1250 при Uном (120-230) В
|
|
в
поверочном режиме (В)
|
160000
при Uном 57,7 В 40000 при Uном (120-230) В
|
|
в
поверочном режиме (С)
|
2560000
при Uном 57,7 В 640000 при Uном (120-230) В
|
|
Скорость
обмена информацией, бит/с:
|
|
по
оптическому порту
|
9600;
|
|
по
интерфейсам RS-485
|
38400,
19200, 9600, 4800, 2400, 1200, 600
|
|
Защита
информации
|
два
уровня доступа, аппаратная защита памяти метрологических коэффициентов
|
|
Самодиагностика
|
Циклическая,
непрерывная
|
|
Рабочие
условия эксплуатации:
|
|
температура
окружающего воздуха, °С
|
от
-40 до +60
|
|
относительная
влажность, %
|
90
% при 30 °С;
|
|
давление,
кПа (мм. рт. ст.)
|
от
70 до 106,7 (от 537 до 800)
|
|
Средняя
наработка до отказа, ч
|
90000
|
|
Средний
срок службы, лет
|
30
|
|
Межповерочный
интервал, лет
|
10
|
|
Масса,
кг
|
1,75
|
|
Габаритные
размеры, мм
|
330х170х80,2
|
Приложение 3
Элегазовый выключатель
типа ВГБ - 35 УХЛ1
Рис.П.3 Элегазовый выключатель типа
ВГБ - 35 УХЛ1
Технические характеристики
(Производитель: -Энергомаш Уралэлектротяжмаш
<#"722153.files/image191.gif">
Рис. П.4. Выключатели вакуумные серии ВВ/TEL.
Основные технические характеристики сведены в
таблицу П.3.
Таблица П.2. Основные технические характеристики
выключателей серии ВВ/TEL
|
Параметр
|
BB/TEL-10-12,5/1000
У2
|
BB/TEL-10-20/1000
У2
|
BB/TEL-10-20/1600
У2
|
BB/TEL-10-25/1600
У2
|
|
Номинальное
напряжение, кВ
|
10
|
10
|
10
|
10
|
|
Номинальный
ток, А
|
630,
1000
|
630,
1000
|
1600
|
1600
|
|
Номинальный
ток отключения, кА
|
12,5
|
20
|
20
|
25
|
|
Ток
динамической стойкости, (наибольший пик),А
|
32
|
51
|
51
|
64
|
|
Испытательное
кратковременное напряжение (одноминутное) промышленной частоты, кВ
|
42
|
42
|
42
|
42
|
|
Ресурс
по коммутационной стойкости, а) при номинальном токе, циклов "ВО"
б) при номинальном токе отключения, операций "О" в) при номинальном
токе отключения, циклов "ВО"
|
50000
100 100
|
50000
150 100
|
30000
150 50
|
30000
50 50
|
|
Собственное
время отключения, мс, не более
|
15
|
15
|
15
|
15
|
|
Полное
время отключения, мс, не более
|
25
|
25
|
25
|
25
|
|
Собственное
время включения, мс, не более
|
70
|
70
|
70
|
70
|
|
Верхнее/нижнее
значение температуры окружающего воздуха, °С.
|
+55/-40
|
+55/-40
|
+55/-40
|
+55/-40
|
|
Стойкость
к механическим воздействиям, группа по ГОСТ 17516.1-90
|
М7
|
М7
|
М7
|
М7
|
|
Масса
модуля коммутационного, кг, не более а) с межполюсным расстоянием 200 мм б) с
межполюсным расстоянием 250 мм
|
35
37
|
35
37
|
65
70
|
65
70
|
|
Срок
службы до списания, лет
|
25
|
25
|
25
|
25
|
Приложение 5
Ячейка КРУ серии К-59
Рис. П.5. Ячейка КРУ серии К-59
Технические данные ячейки КРУ серии К-59:
· Номинальное напряжение К-59, кВ - 6; 10.
· Наибольшее рабочее напряжение, кВ -
7; 12.
· Частота, Гц- 50.
· Ток главных цепей, А - 630; 1000; 1600;
2000; 3150.
· Номинальный ток сборных шин, А -
1000; 1600; 2000; 3150.
· Ток термической стойкости, при
времени протекания 3с., кА -31,5; 40
· Номинальный ток электродинамической
стойкости, кА -51; 81.
· Номинальный ток вспомогательных
цепей, В - пост. 110; 220; перем. - 110; 220.
· Климатическое исполнение и категория
размещения - У3.
· Обслуживание - двухстороннее.
· Наличие выкатных элементов - с
выкатным; без выкатного.
· Вид линейных присоединений -
кабельный; шинный.
· Габаритные размеры, мм., ШхГхВ -
750х1300х2380.
трансформатор
релейный токоведущий нагрузка
Приложение 6
Разъединитель типа РГ -
35/1000 УХЛ1
Рис. П.6. Разъединитель типа РГ -
35/1000 УХЛ1
Основные технические характеристики сведены в
таблицу П.6.
Таблица П.3. Основные технические характеристики
разъединителя типа РГ - 35/1000.
|
Обозначение
|
РГ
-35/1000УХЛ1 РГ -35.II/1000УХЛ1
|
|
Номинальное
напряжение, кВ
|
35
|
|
Наибольшее
рабочее напряжение, кВ
|
40,5
|
|
Номинальный
ток, А
|
1000
|
|
Наибольший
пик номинального кратковременного выдерживаемого тока (ток
электродинамической стойкости), кА
|
40
|
|
Номинальный
кратковременный выдерживаемый ток (ток термической стойкости), кА
|
16
|
|
Время
протекания номинального кратковременного выдерживаемого тока, с: для главных
ножей для заземлителей
|
3
1
|
|
Номинальная
частота, Гц
|
50
|
|
Испытательное
одноминутное напряжение промышленной частоты относительно земли и между
полюсами, кВ
|
95
|
|
То
же, между разомкнутыми контактами разъединителя, кВ
|
120
|
|
Испытательное
напряжение грозового импульса 1,2/50 мкс. относительно земли и между
полюсами, кВ
|
190
|
|
То
же, между разомкнутыми контактами разъединителя, кВ
|
220
|
|
Максимальный
ток отключения (силовые линии, кабели, шины), А
|
1,5
|
|
Максимальный
индуктивный ток отключения (трансформаторы), А
|
3,0
|
|
Минимальная
длина пути утечки изоляции, см
|
70
|
|
105
|
|
Допустимая
механическая нагрузка на выводы, кН
|
0,5
|
|
Толщина
корки льда при гололёде, мм
|
20
|
|
Масса,
max, кг
|
54,5
|
Приложение 7
Трансформатор типа ТСЗ
- 40
Рис. П.7. ТСН типа ТСЗ - 40
|
Тип
|
Сухой
трансформатор незащищенного исполенения с медными или аллюминиевыми обмотками
|
|
Мощность
|
40
кВА
|
|
Класс
напряжения
|
0,66;
6-10 кВ
|
|
Класс
нагревостойкости обмоток
|
F
|
|
Категория
размещения
|
для
трансформаторов ТСЗ-40/0,66
|
3
|
|
для
трансформаторов ТСЗ-40/6-10
|
4
|
|
Пожаробезопасность
|
F1
|
|
|
Степень
защиты
|
IP21
|
|
|
Схема
и группа соединений
|
Yн/Yн-0;
Д/Yн-11; Yн/Д-11
|
|
|
Корректированный
уровень звуковой мощности
|
не
более 60 дб
|
|
|
Напряжение
ВН
|
для
ТСЗ-40/0,66
|
220;
380(660)В
|
|
|
для
ТСЗ-40/6-10
|
6;
40; 10; 10,5 кВ.
|
|
|
Напряжение
НН
|
для
ТСЗ-40/0,66
|
от
12 до 660В
|
|
|
для
ТСЗ-40/6-10
|
0,4;
0,23 кВ
|
|
Приложение 8
Автоматический
воздушный выключатель типа ВА04-31 Про
Рис. П.8. Автоматический воздушный
выключатель типа ВА04-31 Про
Приложение
9
Трансформатор
тока ТОЛ - 35
Рис. П.9. Трансформатор тока ТОЛ -
35
Технические характеристики сведены в
таблицу П.4
Таблица П.4. Технические
характеристики трансформатор тока ТОЛ - 35
|
Характеристики
|
Значения
|
|
Номинальное
напряжение, кВ
|
35
|
|
Наибольшее
рабочее напряжение, кВ
|
40,5
|
|
Номинальная
частота, Гц
|
50
|
|
Число
вторичных обмоток, шт
|
от
1 до 3
|
|
Класс
точности: - вторичной обмотки для измерений - вторичной обмотки для защиты
|
0,2S;
0,2; 0,5S; 0,5; 1; 3; 10 10Р
|
|
Номинальный
первичный ток, А
|
от
100 до 2000
|
Приложение 10
Трансформатор тока ТВ35 - II
- 300/5
Рис.П.10. Трансформатор тока ТВ - 35 - II
- 300/5
Технические характеристики сведены в таблицу
П.5.
Таблица П.5. Технические характеристики ТТ ТВ35
|
Тип
трансформатора
|
Вариант
исполнения
|
Номинальный
ток, А
|
Вторичная
нагрузка при cos φ=0,8 в
классе точности, В-А
|
Ток
термической стойкости, кА(кратность)
|
Номинальная
предельная кратность
|
Длительность
протекания тока кз, с
|
|
|
первичный
|
вторичный
|
0,5
|
1
|
3
|
10
|
|
|
|
|
ТВ-35-II
|
150/5***
|
50
|
5
|
-
|
-
|
-
|
10
|
25
|
-
|
3
|
|
|
75
|
|
-
|
-
|
-
|
20
|
|
-
|
|
|
|
100
|
|
-
|
-
|
-
|
20
|
|
-
|
|
|
|
150
|
|
-
|
-
|
-
|
30
|
|
-
|
|
|
300/5***
|
100
|
|
-
|
-
|
-
|
20
|
|
-
|
|
|
|
150
|
|
-
|
-
|
-
|
30
|
|
-
|
|
|
|
200
|
|
-
|
-
|
-
|
40
|
|
-
|
|
|
|
300
|
|
-
|
-
|
30
|
-
|
|
7
|
|
|
600/5***
|
200
|
|
-
|
-
|
-
|
40
|
|
-
|
|
|
|
300
|
|
-
|
-
|
30
|
-
|
|
7
|
|
|
|
400
|
-
|
40
|
-
|
|
8
|
|
|
|
600
|
|
-
|
30
|
-
|
-
|
|
14
|
|
|
1000/5
|
400
|
|
-
|
-
|
40
|
-
|
|
8
|
|
|
|
600
|
|
-
|
30
|
-
|
-
|
|
14
|
|
|
|
750
|
|
30
|
-
|
-
|
-
|
|
20
|
|
|
|
1000
|
|
30
|
-
|
-
|
-
|
|
22
|
|
|
1200/5
|
600
|
|
30
|
-
|
-
|
-
|
|
34
|
|
|
|
800
|
|
30
|
-
|
-
|
-
|
|
31*
|
|
|
|
1000
|
|
30
|
-
|
-
|
-
|
|
25*
|
|
|
|
1200
|
|
30
|
-
|
-
|
-
|
|
21*
|
|
|
1500/5
|
600
|
|
30
|
-
|
-
|
-
|
|
34
|
|
|
|
750
|
|
30
|
-
|
-
|
-
|
|
33*
|
|
|
|
1000
|
|
30
|
-
|
-
|
-
|
|
25*
|
|
|
|
1500
|
|
30
|
-
|
-
|
-
|
|
17*
|
|
Приложение 11
Трансформатор тока ТЛШ
- 10
Рис.П.11 Трансформатор тока ТЛШ -10
Основные технические характеристики сведены в
таблицу П.6
Таблица П.6. Основные технические характеристики
шинного ТТ
|
Характеристики
|
Значения
|
|
Номинальный
первичный ток, А
|
|
1000
|
1500
|
2000
|
3000
|
4000
|
5000
|
6000
|
|
Номинальноенапряжение,
кВ
|
10
или 11
|
|
Наибольшее
рабочее напряжение, кВ
|
12
|
|
Номинальная
частота, Гц
|
50
или 60
|
|
Номинальный
вторичный ток, А
|
1;
5
|
|
Число
вторичных обмоток, шт.
|
2,
3 или 4
|
2
|
3
|
2
|
3
|
2
|
|
Номинальный
класс точности вторичной обмотки: для измерений для защиты
|
0,2;
0,2S; 0,5; 0,5S
|
|
5P;
10P
|
|
Номинальная
нагрузка вторичной обмотки при cos φ = 0,8, ВА, для измерений в
классе 0,2; 0,2S; 0,5; 0,5S
|
20
|
|
для
защиты: в классе 5Р в классе 10Р
|
30
|
20
|
|
30
|
|
Номинальная
предельная кратность обмоток для защиты, не менее:
|
|
|
|
|
|
|
|
|
|
|
-
в классе 5Р - в классе 10Р
|
8
|
11
|
10,5
|
15
|
10
18
|
11
|
10
18
|
8
|
12
|
|
Тресекундный
ток термической стойкости, кА
|
31,5
|
140
|
175
|
|
Номинальный
коэффициент безопасности приборов вторичных обмоток для измерений, не более:
|
|
|
|
|
|
|
|
|
-
в классе точности 0,5 - в классе точности 0,2; 0,5S - в классе точности 0,2S
|
11
4 4
|
14
5 5
|
16
16 6
|
19
|
14
|
10
|
14
|
|
Испытательное
напряжение, кВ:
|
|
|
-
одноминутное промышленной частоты - грозового импульса полного
|
42
75
|
|
Тип
трансформатора
|
Номинальный
первичный ток, А
|
Размеры,
мм
|
Масса,
кг, max
|
|
|
A
|
B
|
C
|
D
|
E
|
F
|
H
|
K
|
L
|
M
|
|
|
ТЛШ-10
ТЛШ-10-2*
|
1000,
1500, 2000, 3000
|
280
|
230
|
290
|
262
|
25
|
39
|
204
|
38
|
102
|
130
|
26
|
|
4000,
5000, 6000
|
320
|
270
|
330
|
310
|
30
|
80
|
210
|
|
130
|
150
|
31
|
|
ТЛШ-10-1
ТЛШ-10-2*
|
1000,
1500, 2000, 3000 4000
|
280
320
|
230
270
|
290
330
|
262
310
|
25
30
|
39
80
|
235
210
|
70
38
|
102
130
|
130
150
|
|
|
ТЛШ-10-2*
ТЛШ-10-5
|
1000-3000
|
280
|
230
|
290
|
262
|
25
|
39
|
300
|
130
|
102
|
130
|
43
|
Приложение 12
Трансформатор тока ТЛ -
10М
Рис.П.12. Трансформатор тока ТЛ -
10М
Основные технические характеристики
сведены в таблице П.7.
Таблица П.7. Основные технические
характеристики ТТ ТЛ - 10М
|
Характеристики
|
Значения
|
|
М-2-I-1
|
М-2-I-2
|
М-3-I-3
|
М-4-I-2
|
М-2-II-1
|
М-2-II-2
|
М-2-II-3
|
М-3-II-3
|
М-4-II-3
|
|
М-3-I-1
|
М-3-I-2
|
|
|
|
|
|
|
|
|
Номинальное
напряжение, кВ
|
10
|
|
Наибольшее
рабочее напряжение, кВ
|
12
|
|
Номинальная
частота переменного тока, Гц
|
50
|
|
Номинальный
первичный ток, А
|
5,
10, 15, 20, 30, 4050, 7580, 100, 150, 200
|
5,
10, 15, 20, 30, 4050, 7580, 100, 150, 200, 300, 400, 600, 750, 800, 1000,
1500
|
300
|
600,
750, 800, 1000, 1500
|
10,
15, 20, 30, 40, 50, 75, 80, 150
|
10,
15, 20, 30, 40, 50, 75, 80, 150
|
300,
400, 600, 750, 800, 1000, 1500, 2000
|
400,
600, 750, 800, 1000, 1500, 2000
|
600,
750, 800, 1000, 1500, 2000
|
|
Номинальный
вторичный ток, А
|
5
|
|
Количество
вторичных обмоток, шт.
|
2,
3
|
3
|
4
|
2
|
3
|
4
|
|
Класс
точности по ГОСТ 7746:
|
|
|
вторичной
обмотки для измерений
|
0,
2S; 0, 2; 0, 5S; 0, 5
|
|
вторичной
обмотки для защиты
|
5Р;
10Р
|
|
Номинальная
вторичная нагрузка, В∙А, вторичных обмоток
|
|
|
для
измерений при cos φ = 1
|
1;
2; 2, 5
|
|
для
измерений при cos φ = 0, 8
|
3;
5; 10; 15; 20; 25; 30; 50 (10)*
|
|
для
защиты при cos φ = 0, 8
|
3;
5; 10; 15; 20; 25; 30; 50 (15)*
|
|
Номинальная
предельная кратность вторичной обмотки для защиты
|
от
2 до 30 (10)*
|
|
Номинальный
коэффициент безопасности приборов вторичной обмотки для измерений для классов
точности:
|
|
|
0,
2S; 0, 2; 0, 5S
|
от
2 до 30 (10)*
|
|
0,
5
|
от
2 до 30 (15)*
|
|
Диаметр
контакта первичной обмотки, мм
|
24
|
36
|
55
|
36
|
24
|
36
|
55
|
Приложение 13
Трансформатор
напряжения НАМИ - 35 - УХЛ1
Рис.П.13. Трансформатор напряжения
НАМИ - 35 - УХЛ1
Основные технические характеристики
сведены в таблице П.8.
Таблица П.8. Основные технические
характеристики НАМИ-45-УХЛ1
|
Характеристики
|
Значения
|
|
Ном.
напряжение первичной обмотки, кВ
|
35
|
|
Ном.
напряжение основной вторичной обмотки, кВ
|
0,1
|
|
Ном.
напряжение дополнительной вторичной обмотки, кВ
|
0,1
|
|
Наибольшее
рабочее напряжение первичной обмотки частоты 50 Гц, кВ
|
40,5
|
|
Номинальная
трехфазная мощность, В·А, основной вторичной обмотки при измерении
междуфазных напряжений при симметричной нагрузке на вводах ab, bc и ca в
классе точности 0,5
|
360
|
|
Номинальная
трехфазная мощность, В·А, основной вторичной обмотки при измерении
междуфазных напряжений при симметричной нагрузке на вводах ab, bc и ca в
классе точности 1,0
|
500
|
|
Номинальная
трехфазная мощность, В·А, основной вторичной обмотки при измерении
междуфазных напряжений при симметричной нагрузке на вводах ab, bc и ca в
классе точности 3,0
|
1200
|
|
Номинальная
трехфазная мощность, В·А, основной вторичной обмотки при измерении фазных
напряжений при симметричной нагрузке на вводах ao, bo и co в классе точности
3,0
|
240
|
|
Номинальная
мощность дополнительной вторичной обмотки, В·А в классе точности 3,0
|
80
|
|
Предельная
мощность, В·А, первичной обмотки
|
2000
|
|
Предельная
мощность, В·А, основной вторичной обмотки
|
1900
|
|
Предельная
мощность, В·А, дополнительной вторичной обмотки
|
100
|
|
Схема
и группа соединения обмоток эквивалентна
|
Ун
/ Ун / П-0
|
|
Климатическое
исполнение и категория размещения по ГОСТ 15150
|
УХЛ1
|
|
Номинальное
значение климатических факторов для исполнения «УХЛ» категории размещения
«1»: - высота установки над уровнем моря, не более, м - температура
окружающей среды
|
1000
от -60°С до +45°С
|
|
Максимальная
скорость ветра при отсутствии гололеда, м/с
|
40
|
|
Максимальная
скорость ветра при наличии гололеда, м/с
|
15
|
|
Толщина
стенки гололеда, мм
|
20
|
|
Длина
пути утечки внешней изоляции, см
|
79
|
|
Средняя
наработка до отказа, ч., не менее
|
4,4x10^6
|
|
Установленный
полный срок службы, лет
|
30
|
|
Гарантийный
срок службы, лет
|
3
|
|
Тип
внешней изоляции
|
фарфор
|
|
Тип
внутренней изоляции
|
маслобарьерная
|
|
Масса
трансформатора НАМИ-35, кг
|
250
|
|
Масса
масла, кг
|
70
|
|
Габаритные
размеры НАМИ-35, мм
|
1100x620x820
|
|
Установочные
размеры, мм
|
440x600
Трансформатор
напряжения НАМИТ - 10
Рис.П.14. Трансформатор напряжения
НАМИТ - 10
Основные технические характеристики
сведены в таблице П.9.
Таблица П.19. Основные технические
характеристики НАМИТ - 10
|
Характеристики
|
Значения
|
|
Номинальное
напряжение обмоток, кВ:
|
|
-
первичной (U1ном)
|
6
|
10
|
|
-
основной вторичной
|
0,1
|
|
-
дополнительной вторичной
|
0,1/3
|
|
Номинальная
мощность обмоток, В·А:
|
|
-
основной вторичной (Sном) при симметричной нагрузке в классе точности:
|
|
-
0,2
|
75
|
-
|
|
-
0,5
|
150
|
200
|
|
-
1,0
|
300
|
|
-
дополнительной вторичной
|
30
|
|
Предельная
мощность вне класса точности, ВА:
|
|
-
трансформатора
|
1000
|
|
-
основной вторичной обмотки
|
900
|
|
-
дополнительной вторичной обмотки
|
100
|
|
Коэффициент
мощности нагрузки cosφ2
|
0,8
|
|
Условия
применения трансформатора:
|
|
-
величина питающего напряжения
|
80÷120% U1ном
|
|
-
частота переменного тока, Гц
|
50
± 0,5
|
|
-
мощность нагрузки при cosφ2 = 0,8
|
от
0,25 Sном до Sном
|
Приложение 15
Кабель силовой АПвП -
(3х95/16)
Рис.П.15. Кабель силовой АПвП -
(3х95/16)
Основные технические характеристики
сведены в таблице П.10.
Таблица П.10. Основные технические
характеристики АПвП - (3х95/16
|
Ном.
сечение жилы, мм
|
Токовые
нагрузки, А
|
|
при
прокладке в земле
|
При
прокладке в воздухе
|
|
С
медными жилами
|
С
алюминиевыми жилами
|
С
медными жилами
|
С
алюминиевыми жилами
|
|
10
кВ
|
20,35
кВ
|
10
кВ
|
20,35
кВ
|
10
кВ
|
20,35
кВ
|
10
кВ
|
20,35
кВ
|
|
50
|
207
|
207
|
156
|
161
|
206
|
215
|
159
|
163
|
|
70
|
253
|
248
|
193
|
199
|
255
|
264
|
196
|
204
|
|
95
|
300
|
300
|
233
|
233
|
329
|
331
|
255
|
256
|
|
120
|
340
|
341
|
265
|
265
|
374
|
376
|
291
|
292
|
|
150
|
384
|
384
|
300
|
300
|
423
|
426
|
329
|
331
|
|
185
|
433
|
433
|
338
|
339
|
479
|
481
|
374
|
375
|
|
240
|
500
|
500
|
392
|
392
|
562
|
564
|
441
|
442
|
Приложение 16
Ограничитель
перенапряжения типа ОПН - П-35 УХЛ1
Рис.П.16 Ограничитель перенапряжения
типа ОПН - П-35 УХЛ1
Основные технические характеристики
сведены в таблице П.11.
Таблица П.11. Основные технические
характеристики ОПН - 35 - УХЛ1
|
Класс
напряжения сети, кВ
|
35
|
|
Ток
пропускной способности на прямоугольном импульсе длительностью 2000 мкс, А
|
400
|
550
|
850
|
400
|
550
|
850
|
|
Номинальный
разрядный ток, кА
|
10
|
10
|
20
|
10
|
10
|
20
|
|
Наибольшее
длительно допустимое рабочее напряжение, действующее значение, кВ
|
40,5
|
40,5
|
40,5
|
42,0
|
42,0
|
42,0
|
|
Остающееся
напряжение на ОПН при импульсе тока 30/60 мкс с амплитудой: - 250 А, кВ, не
более - 500 А, кВ, не более- 1000 А, кВ, не более
|
98,0
101,0 105,0
|
96,0
99,0 02,0
|
94,0
97,5 99,0
|
101,6
104,7 108,9
|
99,6
102,7 105,8
|
97,5
101,1 102,7
|
|
Остающееся
напряжение на ОПН при импульсе тока 8/20 мкс с амплитудой: - 5000 А, кВ, не
более - 10000 А, кВ, не более - 20000 А, кВ, не более
|
125,0 130,0 140,5
|
122,0 129,0 137,0
|
119,0 127,5 135,6
|
129,6 134,8 145,7
|
126,5 133,8 142,1
|
123,4 132,2 140,6
|
|
Амплитуда
импульса большого тока 4/10 мкс, кА
|
65,0
|
100,0
|
100,0
|
65,0
|
100,0
|
100,0
|
|
Остающееся
напряжение на ОПН при импульсе 1/4 мкс с амплитудой номинального разрядного
тока, кВ, не более
|
153,0
|
147,0
|
145,0
|
158,7
|
152,4
|
150,4
|
|
Удельная
рассеиваемая энергия, кДж/кВ
|
5,0
|
5,8
|
8,8
|
5,0
|
5,8
|
8,8
|
|
Длина
пути утечки внешней изоляции, см, не менее
|
140,0
|
|
Полный
грозовой импульс по ГОСТ 1516.2 с амплитудой, кВ
|
190,0
|
|
Одноминутное
испытательное напряжение частоты 50 Гц в сухом состоянии и под дождем, кВ
действ.
|
105,0
|
|
Расчетная
производительность, шт./месяц
|
1200
|
1200
|
300
|
1200
|
1200
|
300
|
|
Срок
изготовления, дней, не более
|
30
|
30
|
45
|
30
|
30
|
45
|
|
Возможность
замены с регионального склада
|
да
|
нет
|
нет
|
да
|
да
|
нет
|
|
Расчетный
срок эксплуатации, лет
|
30
|
30
|
30
|
30
|
30
|
30
|
|
Система
контроля качества
|
SbS
|
SbS
|
SbS
|
SbS
|
SbS
|
SbS
|
|
Коэффициент
старения варисторов
|
0%
|
0%
|
-2%
|
0%
|
0%
|
-2%
|
|
Система
взрывобезопасности
|
FFS16
|
FFS16
|
FFS16
|
FFS16
|
FFS16
|
FFS16
|
|
Степень
загрязнения (ГОСТ 9920), не менее
|
IV
|
IV
|
IV
|
IV
|
IV
|
IV
|
|
Снятие
с эксплуатации (в % к установленному)
|
0,0009
|
0,0001
|
0,0000
|
0,0001
|
0,0000
|
0,0000
|
Приложение 17
Ограничитель
перенапряжения типа ОПН-П-6 УХЛ2
Рис.П.17 Ограничитель перенапряжения
типа ОПН-П-6 УХЛ2
Основные технические характеристики
сведены в таблице П.12.
Таблица П.12. Основные технические
характеристики ОПН-П-6 УХЛ2
|
Класс
напряжения сети, кВ
|
6
|
|
Ток
пропускной способности на прямоугольном импульсе длительностью 2000 мкс, А
|
400
|
550
|
850
|
400
|
550
|
850
|
|
Номинальный
разрядный ток, кА
|
10
|
20
|
10
|
20
|
|
Наибольшее
длительно допустимое рабочее напряжение, действ. значение, кВ
|
7,2
|
7,6
|
|
Остающееся
напряжение на ОПН при импульсе тока 30/60 мкс с амплитудой: - 250 А, кВ, не
более - 500 А, кВ, не более - 1000 А, кВ, не более
|
17,2 18,0 19,0
|
17,0 17,3 17,9
|
16,9 17,2 17,7
|
18,2 19,0 20,1
|
17,9 18,3 18,9
|
17,8 18,2 18,7
|
|
Остающееся
напряжение на ОПН при импульсе тока 8/20 мкс с амплитудой: - 5000 А, кВ, не
более - 10000 А, кВ, не более - 20000 А, кВ, не более
|
21,2 23,0 25,3
|
21,0 22,6 23,8
|
20,8 22,4 23,5
|
22,4 24,3 26,7
|
22,2 23,9 25,1
|
22,0 23,6 24,8
|
|
Амплитуда
импульса большого тока 4/10 мкс, кА
|
65
|
100
|
100
|
65
|
100
|
100
|
|
Остающееся
напряжение на ОПН при импульсе 1/4 мкс с амплитудой номинального разрядного
тока, кВ, не более
|
27,0
|
25,0
|
24,8
|
28,5
|
26,4
|
26,2
|
|
Удельная
рассеиваемая энергия, кДж/кВ
|
5,0
|
5,8
|
8,8
|
5,0
|
5,8
|
8,8
|
|
Длина
пути утечки внешней изоляции, см, не менее
|
19,2
|
|
Полный
грозовой импульс по ГОСТ 1516.2 с амплитудой, кВ
|
60,0
|
|
Одноминутное
испытательное напряжение частоты 50 Гц в сухом состоянии и под дождем, кВ
действ.
|
30,0
|
|
Расчетная
производительность, шт./месяц
|
6000
|
6000
|
2400
|
6000
|
6000
|
2400
|
|
Срок
изготовления, дней, не более
|
30
|
30
|
45
|
30
|
30
|
45
|
|
Возможность
замены с регионального склада
|
да
|
да
|
нет
|
нет
|
да
|
нет
|
|
Расчетный
срок эксплуатации, лет
|
30
|
30
|
30
|
30
|
30
|
|
Гарантийный
срок, лет
|
3
|
6
|
6
|
3
|
6
|
6
|
|
Система
контроля качества
|
SbS
|
SbS
|
SbS
|
SbS
|
SbS
|
SbS
|
|
Коэффициент
старения варисторов
|
0%
|
0%
|
-2%
|
0%
|
0%
|
-2%
|
|
Система
взрывобезопасности
|
FFS2
|
FFS2
|
FFS2
|
FFS2
|
FFS2
|
FFS2
|
|
Степень
загрязнения (ГОСТ 9920), не менее
|
II
|
II
|
II
|
II
|
II
|
II
|
|
Снятие
с эксплуатации (в % к установленному)
|
0,0020
|
0,0009
|
0,0000
|
0,0002
|
0,0000
|
0,0000
|
Приложение 18
Аккумуляторные батареи
серии БП
Рис.П.18. Аккумуляторная батарея серии БП
Основные технические характеристики сведены в
таблице П.13.
Таблица П.13. Основные технические
характеристики АБ серии БП.
|
Тип
изделий
|
Габаритные
размеры, мм
|
Число
пар выводов
|
Масса,
кг, не более
|
|
Длина,
L
|
Ширина,
В
|
Высота,
Н
|
|
без
электролита
|
c
электролитом
|
|
5БП
500
|
270
|
330
|
590
|
1
|
59
|
95
|
|
6БП
600
|
|
|
|
|
68,9
|
104
|
|
7БП
700
|
|
|
|
2
|
78,8
|
113
|
|
8БП
800
|
|
|
|
|
88,7
|
122
|
|
9БП
900
|
|
|
|
|
98,6
|
131
|
|
10БП
1000
|
|
|
|
|
108,5
|
140
|
|
11БП
1100
|
|
|
|
|
118,4
|
149
|
|
12БП
1200
|
350
|
|
|
3
|
128,6
|
170
|
|
13БП
1300
|
|
|
|
|
138,5
|
179
|
|
14БП
1400
|
|
|
|
|
148,4
|
188
|
|
15БП
1500
|
|
|
|
|
158,3
|
197
|
|
16БП
1600
|
440
|
|
|
|
170
|
222
|
|
17БП
1700
|
|
|
|
|
179,9
|
231
|
|
18БП
1800
|
|
|
|
|
189,8
|
240
|
|
19БП
1900
|
|
|
|
|
199,7
|
249
|
|
20БП
2000
|
|
|
|
|
209,6
|
258
|
|
21БП
2100
|
530
|
|
|
4
|
221,8
|
285
|
|
22БП
2200
|
|
|
|
|
231,7
|
294
|
|
23БП
2300
|
|
|
|
|
241,6
|
303
|
|
24БП
2400
|
|
|
|
|
251,5
|
312
|
|
25БП
2500
|
575
|
|
|
|
259
|
325
|
|
26БП
2600
|
|
|
|
|
268,9
|
334
|
Основные электрические характеристики сведены в
таблице П.14.
Таблица П.14. Основные электрические
характеристики АБ серии БП
|
Тип
аккумулятора
|
Режим
разряда
|
Режим
разряда
|
|
Часы
|
Минуты
|
Часы
|
Минуты
|
|
10
|
5
|
3
|
1
|
30
|
15
|
10
|
1
|
10
|
5
|
3
|
1
|
30
|
15
|
10
|
|
Конечное
напряжение разряда, В/элемент
|
|
|
|
|
|
|
|
|
1,8
|
1,75
|
1,7
|
|
|
Разрядный
ток, А
|
Емкость,
А•ч
|
|
8БП
800
|
80
|
146,4
|
212,4
|
456
|
722
|
914
|
1123
|
1529
|
800
|
732
|
637,2
|
456
|
361
|
228
|
187,2
|
|
9БП
900
|
90
|
164,8
|
239
|
513
|
812
|
1028
|
1264
|
1720
|
900
|
824
|
717
|
513
|
406
|
257
|
211
|
|
10БП
1000
|
100
|
183
|
265,5
|
570
|
902
|
1142
|
1404
|
1911
|
1000
|
915
|
795,5
|
570
|
451
|
286
|
234
|
Допустимый срок сохраняемости аккумуляторов без
электролита - 4 года, при этом срок сохраняемости сухозаряженности
аккумуляторов в сухозаряженном состоянии, без электролита составляют - 1 год.
Гарантийный срок эксплуатации аккумуляторов 5
лет с момента ввода в эксплуатацию.
Полный средний срок службы аккумуляторов в
режиме постоянного подзаряда при температуре электролита 20 ºС
и напряжении подзаряда 2,23 В на аккумулятор не менее 20 лет, в буферном режиме
- не менее 10 лет.
Похожие работы на - Понизительная подстанция
|
