Моделирование систем
Содержание
Введение
. Моделирование движения пешехода
.1 Движение пешехода
.2 Блок-схема
.3 Реализация программы
. Регрессионный анализ
.1 Теоретическая справка
.2 Описание работы
. Моделирование супермаркета
.1 Схематичное представление модели
.2 Модель программы на языке GPSS/PC-2
.3 Сведения о блоках и операторах, применяемых в модели
.3.1 Оператор RMULT
.3.2 Оператор EQU
.3.3 Оператор VARIABLE
.3.4 Блок Таблица
.3.5 Оператор STORAGE
.3.6 Блок GENERATE
3.3.7 Блок
SELECT
.3.8 Блок
QUEUE
.3.9 Блок
TEST
.3.10 Блок
DEPART
.3.11 Блок
SEIZE
.3.12 Блок
RELEASE
.3.13 Блок
ADVANCE
.3.14 Блок
TRANSFER
.3.15 Блок
TERMINATE
3.4 Результаты моделирования
Приложение
Заключение
Введение
С развитием вычислительной техники наиболее эффективным и универсальным
методом исследования систем стало компьютерное (машинное) моделирование,
сущность которого состоит в проведении на ЭВМ экспериментов с моделью,
представляющей собой программный комплекс, описывающий формально и
алгоритмически поведение элементов системы в процессе её функционирования, т.е.
их взаимодействие друг с другом и внешней средой.
В качестве модели может выступать словесное описание объекта, рисунок,
музыкальное произведение и т.д. Перечисленные модели обладают тем недостатком,
что они неоднозначно интерпретируются. Поэтому в технике для однозначного
понимания при создании моделей используется язык математики. Основное
требование, которому должна удовлетворять модель, это адекватность объекту.
Модель адекватна объекту, если результаты моделирования подтверждаются на
практике и могут служить основой для прогнозирования процессов, протекающих в
исследуемых объектах.
Моделирование решает задачи изучения и исследования объектов,
прогнозирования, предсказания функционирования систем, синтеза структуры,
параметров и алгоритмов управления систем. В повседневной жизни человека
моделирование играет важную роль в правильном отображении окружающего мира, в
принятии решений и выборе стратегии поведения, которая на основании выбранного
критерия может быть пригодной, оптимальной или адаптивной.
В настоящее время универсальным и эффективным техническим средством
решения инженерных задач на базе моделирования является ЭВМ. Модель в этом
случае представляет собой программный комплекс. Машинный эксперимент с моделью
даёт возможность:
. исследовать процесс функционирования в любых условиях;
. сокращает материальные затраты и продолжительность испытаний по
сравнению с натурным экспериментом;
. обладает гибкостью варьирования параметров, структуры,
алгоритмов моделируемой системы;
. является единственным практически реализуемым методом
исследования процесса функционирования систем на этапе их проектирования.
В моделировании систем используются классический (индуктивный) и
системный (дедуктивный) подходы.
Классический подход рассматривает исследуемую систему с точки зрения
выполняемых функций (функциональный подход) и предполагает создание модели
путём перехода от частного к общему слиянием её отдельных компонент,
разрабатываемых отдельно.
Системный подход рассматривает исследуемую систему в виде
целенаправленного множества взаимосвязанных элементов (структурный подход) и
предполагает создание модели путём перехода от общего к частному, когда в
основе рассмотрения лежит цель, при этом исследуемый объект выделяется из
окружающей среды.
В настоящее время при анализе и синтезе больших систем получил
распространение системный подход, который позволяет учитывать сложные
стохастические связи в системе и взаимодействие с внешней средой. Модель в этом
случае создается под поставленную проблему, а моделирование заключается в
решении проблемы цели, проблемы построения модели, проблемы работы с моделью.
Для правильно выбранной модели характерным является то, что она выявляет лишь
те закономерности, которые нужны исследователю, и не рассматривает свойства
системы, не существенные для данного исследования.
.
Моделирование движения пешехода
.1
Движение пешехода
Мы разрабатываем модель для определения пути, который пешеход прошел за
определенное время и в какой момент времени он устанет и не сможет ходить. На
пешехода во время пути влияют как факторы окружающей среды, так и личностные
факторы. При решении поставленной нам задачи мы воспользуемся такими факторами
как усталость по скорости, усталость по времени и время восстановления то есть
время потраченное на отдых.
Со временем движения пешеход будет уставать прямо пропорционально времени
и скорости движения.
Y:=Kv*V0*Kt*sqr(T1)+Y3;
где,
Y -
текущая усталость.
T1-
время движения пешехода.
V0-
начальная скорость движения.
Kt -
коэффициенты усталости по времени .
Kv -
коэффициенты усталости по скорости.
С течение времени усталость накапливается, что приводит к уменьшению
скорости. Скорость будет обратно пропорциональна усталости.
:=V0/(1+Y);
где,
V0 -
начальная скорость движения пешехода.
Усталость в процессе движения накапливается, поэтому пешеход нуждается в
отдыхе. Восстановление сил будет прямо пропорциональна критической усталости и
обратно пропорциональна времени отдыха.
Y:=Y2-K0*sqrt(T2);
где,
Y2 - критическая усталость, при которой пешеход уже не может идти
T2 -
время отдыха.
K0 -
коэффициент отдыха.
1.2
Блок-схема

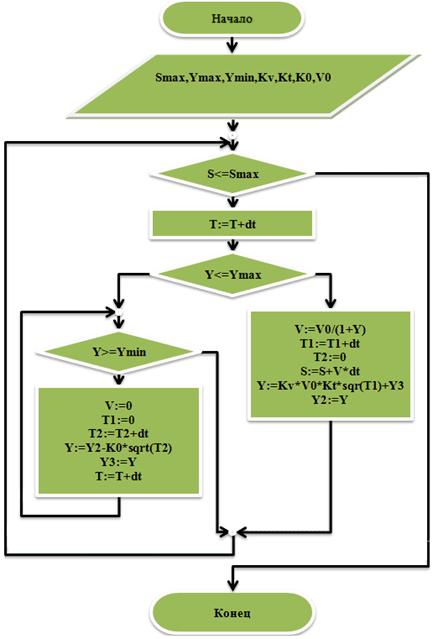

В соответствии с вышеизложенным, составим блок-схему для программы
.3 Реализация программы
Для разработки модели движения человека было выбрано прикладное ПО «RAD Studio XE5».
Основным преимуществом RAD Studio XE5 является его среда программирования
с визуальным конструктором программ. Эта среда (вместе с объектной библиотекой
VCL) позволяет эффективно программировать под MS Windows, не отвлекаясь на
выяснение всех деталей Win API, а работать над логикой программы.
В ходе разработки использовались следующие компоненты программы:
· TForm(окно программы);
· TButton(кнопки);
· TEdit(поле ввода).
· TLabel(строки
с текстом).

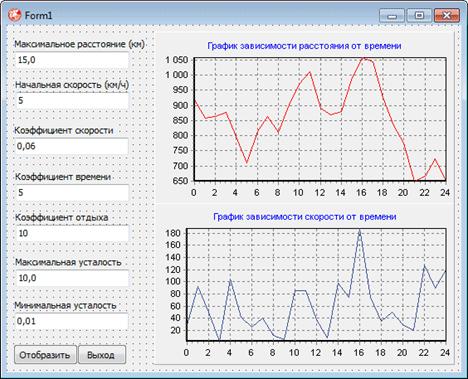

Рис.1 Компоненты программы
При нажатии кнопки «Отобразить» осуществляется выполнение выше
предложенного алгоритма.
График зависимости расстояния от времени представлен красным и синим
цветом (движение и отдых соответственно). График зависимости скорости от
времени представлен синим цветом.
Итак, проведем тестирование и сравним графики движения.
Зададим исходные значения в соответствии с рисунком 2.

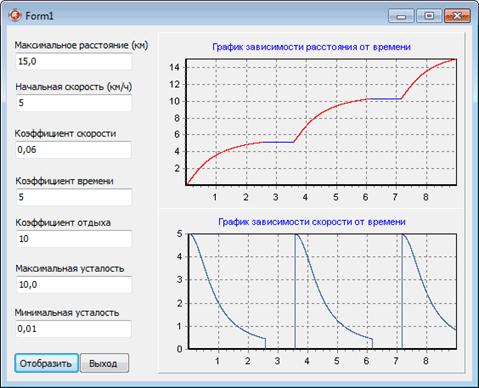

Рис.2 Тестирование программы
На графике зависимости расстояния от времени рис.2 явно видно, что
человек должен прирываться и восстанавливить силы чтобы пройти расстояние в 15
киллометров. Проходит он это расстояние за 9 часов, при этом 2 часа из них
затрачивается на восстановление сил.
График зависимости скоростия от времени - отбражает скорость человека во
все моменты времени вплоть до завершения пути.
Увеличим начальную скорость до 10 км/ч.

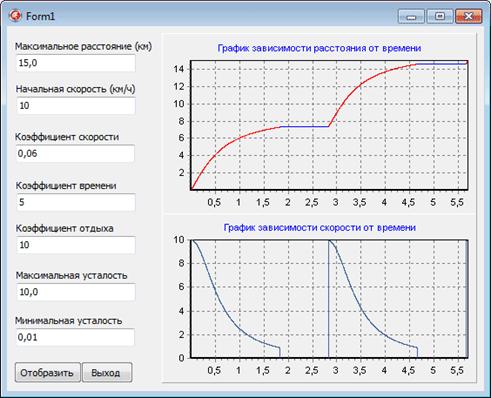

Рис.3 Тестирование программы
График зависимости расстояния от времени рис.3 показывает, что человек в
силу возросшей начальной скорости проходит это расстояние за гораздо меньшее
время - 5ч 45 мин и пришел раньше приблизительно на 3ч 15 мин. Как и прошлый
раз человек вынужден потрать 2 часа времени на востанавливление сил.
Увеличим начальную скорость до 15 км/ч.

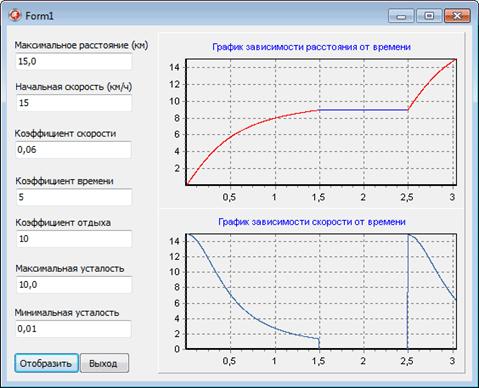

Рис.4 Тестирование программы
Из графика зависимости расстояния от времени на рисунка 4 следует, что
человек в силу возросшей начальной скорости проходит это расстояние за еще
гораздо меньшее количество время а именно за - 3ч 4 мин, из них 1 часа времени
он тратит на востанавливление сил. В текушем тестирование человек пришел раньше
приблизительно на 2ч 41 мин.
Отсюда следует, что при увеличении скорости человек пройдет этот путь за
гораздо меньшее время.
Полный код программы представлен в приложении.
.
Регрессионный анализ
.1 Теоретическая справка
В основе применения метода регрессионного анализа лежит предположение о
том, что инженеру известен общий вид выражения для передаточной функции
исследуемого объекта автоматизации W(p). Данное знание при
наличии результатов эксперимента, представляющих собой конечное множество
значений реакции объекта в дискретные моменты времени hi ( ti ) на известное входное воздействие,
позволяет определить выражение для аппроксимирующей кривой разгона по следующей
формуле:
, (1)
где X(p) - изображение входного воздействия,
- векторы постоянных коэффициентов,
определяющих явный вид известного выражения для передаточной функции
исследуемого объекта.
Примером векторов могут служить коэффициенты передаточной функции объектов,
описываемых линейными дифференциальными уравнениями:
(2)
Идентификация методом регрессионного анализа заключается в нахождении
таких значений параметров
, при которых достигается минимальное среднеквадратичное
отклонение
от hi ( ti ):
, (3)
где N - количество экспериментально снятых значений реакции
исследуемого объекта на заданное входное воздействие.
Вместе с тем следует отметить, что большинство объектов с достаточной для
инженерной практики точностью могут быть аппроксимированы передаточными
функциями вида:
, (4)
где К - коэффициент передачи, Т1 и Т2 -
постоянные времени, r=0,1,2,... - показатель степени.
Учитывая, что коэффициент передачи определяется отношением
установившегося выходного сигнала к входному, передаточную функцию (4) можно
представить в безразмерном виде:
, (5)
С учетом (5) выражение (3) примет следующий вид:
, (6)
В общем случае минимум функционалу (6) доставляют параметры Т1 и
Т2 удовлетворяющие следующей системе уравнений:
(7)
.2 Описание работы
. Для выполнения данной части курсового проекта задано изображение
единичного возмущения и переходной характеристики (т.е. реакции на это
возмущение).

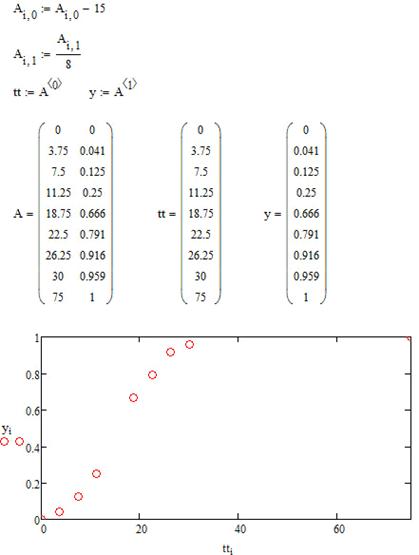

Для построения изображения выходного сигнала в MATHCAD определим 9 точек на кривой
. Осуществим нормирование переходной характеристики
. Выдвинем гипотезу о передаточной функции данной системы
. Осуществим обратное преобразование по Лапласу, что позволяет
перейти от изображения функции к ее оригиналу.

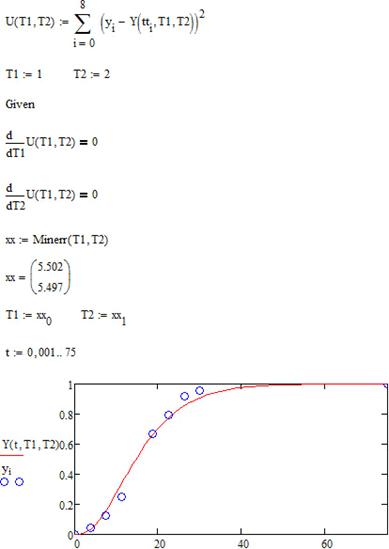

. Записываем функцию нахождения минимума между исходным графиком и
предполагаемым. Находим решение этой функции с помощью частных производных по T1 и T2.
Таким образом, мы получаем приближенное решение нашей системы.
Сравнивая заданное изображение и изображение переходной характеристики,
полученное методом регрессионного анализа, можно сказать, что они совпадают.
Большую степень совпадения можно получить, изменяя передаточную функцию.
. Моделирование супермаркета
Покупатели приезжают за покупками к супермаркету на автомобиле.
Парковочная стоянка рассчитана на 650 машин. Если покупатель не находит
свободного парковочного места, он уезжает без покупок. От машины к супермаркету
идет в среднем 60 сек.
Число покупок сделанных одним покупателем равномерно распределено между 5
и 100 предметами. Покупатель, покупающий менее 10 предметов, пользуется
корзиной (70 шт.); если больше 10 предметов - тележкой (650 шт.). Время,
затрачиваемое на покупки, зависит от числа приобретаемых предметов (10 сек. на
1 предмет).
Покупатели, выбравшие предметы, встают в самую короткую очередь к одной
из 17 касс. Оплата занимает 2 сек. на предмет +25 или 30 сек. (зависит от
способа оплаты: наличные или кредитка). Вероятность появления способа оплаты
50/50. После оплаты покупатель идет 60 сек. до машины, загружает товары и
уезжает.
Частота появления покупателей имеет экспоненциальное распределение: начиная
с 600 чел. В час в течении получаса, затем 900 чел. в час в течении 1 часа, 450
чел. в час в течении 1 часа и оставшееся время 300 чел. в час.
Моделирование системы. Созданную имитационную модель необходимо
оттранслировать и запустить на выполнение.
. После трансляции, если нет ошибок, начнется процесс моделирования.

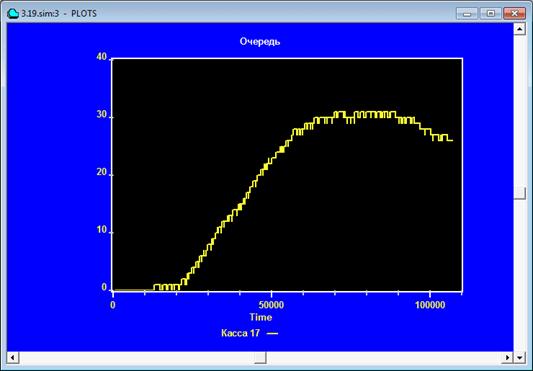

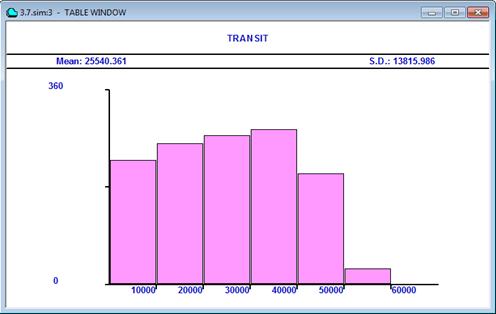

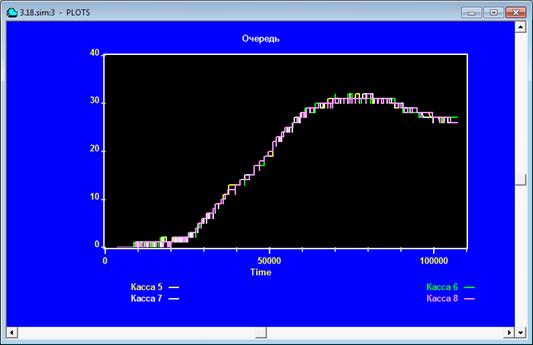

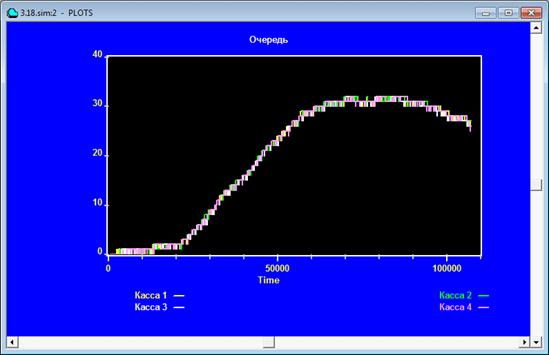

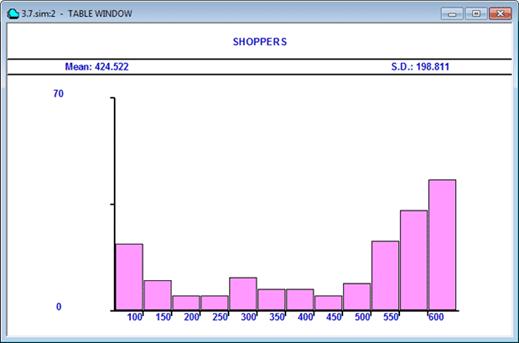

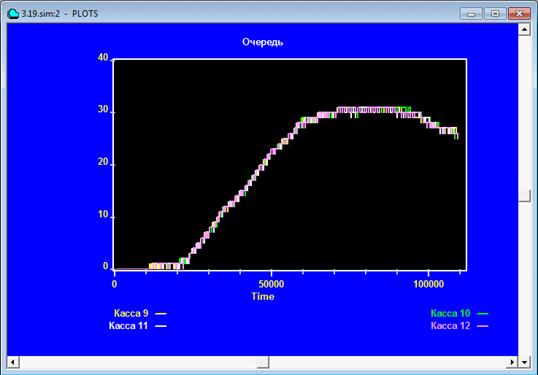

Появится окно REPORT, в котором можно найти указанные в задании 2 параметры
функционирования системы.
. Представим табличные данные в виде гистограмм. Для построения
гистограмм необходимо воспользоваться окном гистограмм (Table Window), где в
списке выбрать имена нужных гистограмм.
Очевидно, что эту задачу можно легко приспособить к любому магазину или
товару.
3.1 Схематичное представление модели
Система обслуживания с несколькими приборами и очередями представляет
собой систему обслуживания с несколькими каналами, перед которыми образуются
отдельные очереди.
Блок-схема
где:
§ n- количество покупок.
моделирование программа операнд gpss
3.2
Модель программы на языке GPSS/PC-2
; Модель супермаркета
RMULT
1187
First EQU 2
Last EQU 18VARIABLE (RN1@96+5) VARIABLE (RN1@3+1)#50+200
Transit TABLE M1,10000,10000,7 ;Время пребывания в
системе.TABLE P$Quantity,10,10,10 ;Число купленных предметов.
Shoppers TABLE X$Customers,100,50,12 ;Число покупателей.STORAGE 70STORAGE 650STORAGE 650VARIABLE
(P$Quantity)#20+P$PaymentVARIABLE P$Quantity#100X$Customers,0TRANSFER Both,,Los
;Попытка припарковаться.Park ;Парковка.
ADVANCE 600 ;Путь от машины в супермаркет.Customers+,1 ;Вход в
супермаркетQuantity,V$Qty ;Параметр Quantity = числу купленных предметов.
ASSIGN Payment,V$Finance ;Параметр payment = метод оплаты.
TEST LE P$Quantity,10,Qcart ;Предметов >10 Берем тележку.SNF
Baskt,Qcart ;Проверяем наличие тележки.Basket ;Встаем в очередь за
корзиной.Baskt ;Получаем корзину.Basket ;Покидаем очередь.Carrier,Baskt ;В
параметр Carrier записывается Baskt (корзина).,Shop ;Покупки окончены.QUEUE
Carts ;Встаем в очередь за тележку.Cart ;Получаем тележку.Carts ;Покидаем
очередь за тележками.Carrier,Cart ;В параметр Carrier записывается Cart
(тележка).ADVANCE V$Tshop ;Время покупок истекло.
SELECT MIN Minque,First,Last,,Q ;Находим кратчайшую очередь.
QUEUE P$Minque ;Встаем в эту очередь.P$Minque ;Начало
обслуживания.P$Minque ;Освобождение очереди.V$Checkout ;Время
обслуживания.P$Minque ;Освобождение кассы.P$Carrier ;Освобождение
тележки.Transit ;Запись транзитного времени.Items ;Запись количества купленных
предметов.Customers-,1 ;Один покупатель уходит.600 ;Движение к машине.Park
;Освобождение стоянки.
TERMINATETERMINATE ;Один покупатель уехал.
* Прибытие покупателей для времени 0 - 30 мин.
GENERATE (Exponential(1,0,60)),,,300 ;Появление покупателей.,Beg
* Прибытие покупателей для времени 30 - 90 мин.(Exponential(1,0,40)),,18000,900
;Частота появления через 0.5 часа.,Beg
* Прибытие покупателей для времени 90 - 150
мин.(Exponential(1,0,80)),,54000,450 ;Частота появления через 1.5 часа.,Beg
* Прибытие покупателей для времени 150+ мин.(Exponential(1,0,120)),,90000
;Частота появления через 2.5 часа.,Beg600 ;Один транзакт каждую минуту.Shoppers
;Запись числа покупателей.1
3.3
Сведения о блоках и операторах, применяемых в модели
3.3.1 Оператор RMULT
RMULT - (устанавливает значения генераторов) позволяет перед
началом моделирования установить начальные значения генератора случайных чисел,
определяющие генерируемые ими последовательности.
RMUL[T] A,B,C,D,E,F,G
Операнды:
§ А - начальное значение генератора 1;
§ В - начальное значение генератора 2;
§ G - начальное значение генератора 7.
В соответствующее поле устанавливается определенное начальное значение
чисел, если поле не определено, то соответствующее начальное значение не
изменяется. Если начальным значением генератора является ноль, то генератор
будет выдавать нули.
3.3.2 Оператор EQU
EQU - ставит в
соответствие объекту его символьное обозначение.
EQU num
Операнды:
§ symbol - определяемое символьное обозначение объекта;
§ num - целое число в диапазоне от -32766 до +32766.
Определяемое символьное обозначение объекта должно начинаться с буквы и
иметь длину не более пяти символов. GPSS заменяет символьные ссылки на
соответствующие цифровые эквиваленты.
3.3.3 Оператор VARIABLE
VARIABLE - определяет целочисленнную
переменную.
num
VARIABLE ехр
Операнды:
§ num - номер переменной (числовое или символическое имя),
§ ехр - арифметическое или логическое выражение.
Допустимые операторы:
= - равно,
= - не равно,
< > - не равно,
< - меньше чем,
> - больше чем,
>= - больше или равно,
>= - меньше или равно,
-И,
ИЛИ,
+ - сложение,
- вычитание,
/ - деление,
* - умножение,
@ - деление по модулю @,
( ) - правило круглых скобок.
3.3.4 Блок Таблица
Для сбора статистических данных о различных отчетах модели и для
представления их в стандартной табличной форме используют таблицы.
Занесение информации в таблицу осуществляется в момент входа очередного
транзакта в блок
A, B
Операнды:
§ А - имя или номер таблицы,
§ B - вес, указывающий, сколько раз значение должно быть занесено во
взвешенную таблицу (по умолчанию В=1).
Описание структуры таблицы и типа заносимых данных осуществляется
оператором описания таблицы
num TABLE A, B, C, D, E
Операнды:
§ num - имя или номер таблицы (совпадает с полем А блока TABULATE A,B);
§ А - поле, в котором может быть записан либо аргумент таблицы;
§ C - ширина интервала;
§ D - число интервалов;
§ E - интервал времени ( только для RT - режима ).
.3.5. Оператор STORAGE
STORAGE - определяет емкость памяти.
,B
Операнды:
§ А - память (S) (стандартный числовой атрибут) ;
§ В - емкость памяти (по умолчанию 32767).
Устанавливает определенную емкость памяти. Если емкость не определена, то
значением по умолчанию является 32767.
.3.6. Блок GENERATE
GENERATE - блок, через который транзакты входят в модель. В одной модели может
быть несколько различных таких блоков.
GENERATE А,B,C,D,E
Операнды:
§ А - Средний интервал времени прибытия (среднее время между
последовательными приходами транзактов в блоке GENERATE);
§ B - Половина поля допуска равномерно распределенного
интервала. Понимать как А+В;
§ C - Смещение интервалов (момент времени, в который в блоке
должен появиться первый транзакт);
§ D - Ограничитель (граничное значение общего числа транзактов,
которые могут войти в модель через данный блок в течение времени моделирования.
Когда это число достигнуто, данный блок GENERATE перестает быть активным);
§ E - Уровень приоритета (уровень или класс приоритета каждого
из транзактов, входящих в модель через данный блок).
Операнды А и В в блоке являются основными (их наличие обязательно),
операнды С, D и E - дополнительными. Все эти операнды не обязательно должны
быть заданы явно. Но когда операнды заданы в виде констант, то они должны быть
неотрицательными целыми числами.
.3.7 Блок SELECT
Блок SELECT применяется для нахождения номера первого объекта (из
определенного диапазона объектов), удовлетворяющего заданному условию.
SELECT lo A, B, C, D, E
где
§ lo - логический оператор;
§ A - номер параметра входящего транзакта, в который помещается результат
подсчета объектов;
§ B - номера первого объекта;
§ C - номер последнего объекта.
3.3.8 Блок QUEUE
QUEUE - помещает транзакт в конец очереди.
А,В
Операнды:
§ А - номер очереди (числовое или символьное имя очереди);
§ В - число добавляемых к очереди элементов (по умолчанию 1).
Увеличивает текущее содержимое очереди, указанной в поле А, на значение в
поле В. Если поле В не определено, увеличивает содержимое очереди на единицу.
Транзакт может находиться в двух различных очередях одновременно.
3.3.9 Блок TEST
TEST - сравнивает два стандартных числовых атрибута.
_r А,В,С
§ r - внутренний операнд, принимающий значения:
§ Е - равно; NE - не равно; L - меньше чем; LE - меньше чем или равно;
§ G - больше чем; GE - больше чем или равно;
§ А - стандартный числовой атрибут;
§ В - стандартный числовой атрибут;
§ С - номер альтернативного блока.
.3.10 Блок DEPART
DEPART - удаляет транзакт из очереди.
А,В
А - номер (имя) очереди;
В - число удаляемых из очереди элементов.
Удаляет текущий транзакт из очереди, указанной в поле А, и уменьшает
содержимое очереди на значение поля В. Транзакт может находиться одновременно в
двух различных очередях.
3.3.11 Блок SEIZE
Блок SEIZE обладает следующими свойствами:
§ Если прибор уже используют, транзакт не может войти в блок, и он должен
ждать в очереди.
§ Если прибор не используют, транзакт может войти в блок. В результате
произойдет изменение статуса прибора из "незанято" в
"занято".
А
Транзакт А - имя занимаемого прибора. Имя прибора может быть
символическим или числовым.
3.3.12 Блок RELEASE
Блок RELEASE - освобождает устройство.
А
Транзакт А - номер устройства (числовое или символьное имя освобождаемого
устройства).
Устройство, указанное в поле А, освобождается и становится доступным для
других транзактов. Освобождать устройство должен тот же транзакт, который его
занимал.
3.3.13 Блок ADVANCE
ADVANCE - задерживает транзакт.
А,В
Транзакты:
§ А - среднее время задержки (константа, если В не задано);
§ В - разброс относительно среднего значения, должен быть меньше или равен
А.
3.3.14 Блок TRANSFER
TRANSFER
- изменяет движение транзакта в модели.
А,В,С,D
Операнды:
§ А - режим передачи (пробел,.,ALL,BOTH,FN,P,PICK,SBR,SIM);
§ В - следующий блок;
§ С - следующий блок;
§ D - значение индекса, используемое в режиме ALL.
Транзакт направляется в блок, определяемый в соответствии с режимом
передачи, указанным в поле А.
3.3.15 Блок TERMINATE
Транзакты удаляются из модели, попадая в блок TERMINATE. В модели может
быть любое число этих блоков. Информация для этого блока задается с помощью
единственного операнда А - он определяет величину, которая вычитается из
специального счетчика, называемого счетчиком завершений, каждый раз, когда
транзакт входит в блок TERMINATE. Если операнд А не задан, то по умолчанию
подразумевается значение 0. В этом случае вход транзакта в такой блок не
вызывает уменьшения содержания счетчика. При достижении счетчиком значения 0
(ноль) моделирование завершается.
.4 Результаты моделирования
В ходе выполнения 3х часового процесса моделирования были определены :
1) транзитное время, необходимое покупателям -
показано на рисунке 3.1
Рис. 3.1
) загрузка (коэффициент использования) парковки,
тележек, корзин и касс:
§ результаты функционирования каналов
обслуживания (касс) 1- 17:
FACILITY ENTRIES UTIL. AVE. TIME
AVAIL. OWNER PEND INTER RETRY
82 0.976 1285.544 1 1366 0 0 0 26
82 0.967 1273.468 1 1340 0 0 0 27
78 0.963 1333.954 1 1426 0 0 0 26
76 0.952 1353.275 1 1375 0 0 0 26
75 0.946 1362.750 1 1292 0 0 0 27
82 0.944 1242.809 1 1381 0 0 0 27
80 0.941 1270.173 1 1404 0 0 0 26
77 0.940 1318.423 1 1367 0 0 0 26
77 0.938 1316.275 1 1499 0 0 0 26
81 0.934 1245.009 1 1371 0 0 0 26
75 0.929 1337.859 1 1449 0 0 0 26
71 0.909 1382.084 1 1323 0 0 0 26
69 0.899 1407.408 1 1266 0 0 0 26
72 0.889 1333.724 1 1349 0 0 0 26
78 0.890 1231.898 1 1468 0 0 0 25
72 0.886 1329.515 1 1420 0 0 0 25
76 0.881 1251.635 1 1350 0 0 0 26
где:
FACILITY - канала обслуживания (кассы);- число входов;
UTIL - коэффициент использования;. TIME - среднее время
обслуживания;
результаты функционирования очередей 1-17, CARTS,
BASKET:
QUEUE MAX CONT. ENTRY ENTRY(0)
AVE.CONT. AVE.TIME
1 32 26 108 1 19.543 19543.375 19726.024 0
32 27 109 1 19.484 19305.470 19484.224 0
32 26 104 1 19.397 20142.940 20338.502 0
32 26 102 2 19.377 20517.082 20927.424 0
32 27 102 1 19.313 20449.027 20651.492 0
32 27 109 1 19.232 19056.032 19232.477 0
32 26 106 1 19.172 19533.856 19719.893 0
32 26 103 1 19.134 20062.414 20259.105 0
32 26 103 1 19.028 19951.910 20147.517 0
31 26 107 2 18.962 19139.570 19504.133 0
31 26 101 2 18.936 20248.502 20657.562 0
31 26 97 1 18.881 21022.114 21241.095 0
31 26 95 1 18.830 21406.637 21634.367 0
где :- название очереди;- число входов;(0) - число
нулевых входов;.TIME - среднее время пребывания транзакта в очереди;-
максимальное содержимое;.CONT - среднее число входов
результаты функционирования накопителей BASKT, CART,
PARK:
70 36 0 39 111 1 20.557 0.294 0 0650 186 0 586 1673 1
402.570 0.619 0 0650 138 0 636 1788 1 440.170 0.677 0 0
где:- название накопителя;максимальная вместимость;.C
- средняя вместимость;- число входов;
UTIL - коэффициент использования;
) количество покупателей супермаркета в
минутный интервал - представлено на гистограмме рисунка 3.2.
Рис. 3.2
) количество покупателей во всех 17-ти очередях (рис.
3.3 - 3.7)
Рис. 3.3
Рис. 3.4
Рис. 3.5
Рис. 3.6
Рис. 3.7
Выводы
Из отчета по накопителям Storage мы видим, что
максимальное количество машин никогда не достигло установленного лимита. Таким
образом, всегда имелось достаточное количество парковочных мест, корзин и
тележек.
Тем не менее, очень большое количество покупателей
(380) стояло в очередях перед кассой. В очереди они проводили, в среднем,
больше времени, чем в процесс совершения покупок.
Таблица Shoppers предоставляет гистограмму покупателей в супермаркете,
подсчитываемых каждую минуту. В среднем, каждую минуту в магазине находились
380 покупателей. Практически все они ожидали своей очереди на кассе.
Приложение
unit Unit1;
interface
uses
Winapi.Windows, Winapi.Messages, System.SysUtils, System.Variants, System.Classes, Vcl.Graphics,Vcl.Controls, Vcl.Forms, Vcl.Dialogs, Vcl.StdCtrls, Vcl.ExtCtrls, VCLTee.TeEngine, VCLTee.TeeProcs, VCLTee.Chart,
VCLTee.Series;
type= class(TForm): TLabeledEdit;: TLabeledEdit;: TButton;:
TLabeledEdit;: TLabeledEdit;: TLabeledEdit;: TLabeledEdit;: TChart;:
TLabeledEdit;: TLineSeries;: TChart;: TLineSeries;:
TButton;Button1Click(Sender: TObject);Button2Click(Sender: TObject);
{ Private declarations }
{ Public declarations };: TForm1;
{$R *.dfm}TForm1.Button1Click(Sender: TObject);
dt =
0.001; //интервал времени
var
S//текущий
пройденный путь
,Smax//путь который необходимо пройти
,Y, Y2,Y3,//усталость
Ymax,//максимальная
усталость
Ymin,//минимальная
усталость
V,//скорость
V0,//начальная
скорость в км/ч
Kv,//
коэффициент скорости
Kt,//
коэффициент времени
K0,//
коэффициент отдыха
T,//отрезок
времени
T1,//время
достижения минимальной усталости
T2//время
достижения максимальной усталости
:Extended;.Chart1.Series[0].Clear;.Chart2.Series[0].Clear;:=StrToFloat(LabeledEdit1.Text);:=StrToFloat(LabeledEdit2.Text);:=StrToFloat(LabeledEdit3.Text);:=StrToFloat(LabeledEdit4.Text);:=StrToFloat(LabeledEdit5.Text);:=StrToFloat(LabeledEdit6.Text);:=StrToFloat(LabeledEdit7.Text);:=0;:=0;:=0;:=0;:=0;:=0;:=0;:=0;(S<=Smax)
do:=T+dt;Y<=Ymax then
V:=V0/(1+Y); // вычисляем текущую скорость
Form1.Series2.AddXY(T,V); // отображаем текущую скорость на
график
T1:=T1+dt;:=0;:=S+V*dt;:=Kv*V0*Kt*sqr(T1)+Y3;:=Y;.Series1.AddXY(T,S,'');(Y>=Ymin)
do
V:=0;
Form1.Series2.AddXY(T,V,''); // отображаем на графике
текущую
//скорость
T1:=0;
T2:=T2+dt;
Y:=Y2-K0*sqrt(T2); // восстанавливаем значение
усталости
//до минимума
Y3:=Y;
Form1.Series1.AddXY(T,S,'',clblue); // отображаем на графике период
//отдыха:=T+dt;;;;;
TForm1.Button2Click(Sender:TObject);
close;
end;
end.
Заключение
В ходе выполнения поставленных задач получил навыки работы с GPSS и с ПО Mathcad, научился проводить регрессионный анализ объектов.
Разработанные в курсовом проекте модели при должном тестировании, отладке
и модернизации могут служить средством решения реальных задач.
