Федеральное агентство по образованию

Государственное образовательное учреждение

высшего профессионального образования

«Ивановский государственный энергетический

университет имени В.И. Ленина

Кафедра информационных технологий

КУРСОВОЙ ПРОЕКТ

По дисциплине: «Технические средства и сети»

на тему: Проектирование локально-вычислительной сети магазина

Выполнила студентка 3 курса 45 группы

Бирюкова Т.М.

Руководитель к.т.н. доц. Мурин А.В

Иваново 2011

Содержание

1. Описание организации

. Выбор проектных решений по структуре ЛВС

. Выбор сетевых устройств

. Выбор программных средств

. Система адресации для всех участников сети

. Расчет стоимости оборудования и программного обеспечения

Заключение

Список литературы

1. Описание организации

Магазин "Южский текстиль" - это организация по продаже текстильных товаров, динамично развивающаяся и занимающая значительное место на текстильном рынке. Компания работает как с известными, так и молодыми производителями и оптовыми поставщиками. Кроме того, магазин способствует развитию своих партнёров, продвигая на рынке те или иные бренды, ведёт активную маркетинговую деятельность (акции, распродажи, системы разовых и накопительных скидок)

Магазин «Южский текстиль» имеет дивизиональную организационную структуру (ускоренная реакция на изменения во внешней среде), которая имеет вид:

Данная организация состоит из 4 отделов:

Бухгалтерия. Самое малочисленное, но необходимое подразделение компании. Бухгалтерия фиксирует и контролирует (отчеты) все движения денежных средств. Осуществляет ведение достоверного бухгалтерского, налогового и управленческого учета финансово-хозяйственной деятельности, формирование и сдача бухгалтерской, налоговой и управленческой отчетности, взаимодействие с государственными налоговыми и иными органами в пределах своей компетенции, осуществление платежей в наличной и безналичной форме в порядке, определяемом внутренними документами компании.

Имеет 3 рабочих места:

Главный бухгалтер

Бухгалтер

Секретарь

Отдел закупок. Подразделение, определяющее всю последующую деятельность компании. Принимает решения об объёмах, ассортименте, сроках и других условиях закупок, выборе поставщиков; устанавливает требования к качеству предоставляемой ими продукции. Заключает контракты на поставки, учитывая действующие на рынке законы ценообразования и собственную ценовую политику предприятия. Занимается учётом продукции, собирает статистическую информацию за определённые промежутки времени, исходя из этого планирует и формирует резервные складские фонды, тем самым способствуя бесперебойному предложению любых наименований товаров на случай бумов спроса на ту или иную продукцию. Также, одной из основных функций подразделения является активное взаимодействие с отделом продаж, обработка и практическое использование полученных им результатов изучения потребительского спроса и опережающих рыночных трендов (новинки, эксклюзивная продукция, о которых потребители могут ещё не знать, но которые вероятно будут представлять для них интерес).

В отделе продаж 6 рабочих места:

Начальник отдела (1),

менеджеры по работе с юридическими и физическими лицами (5).

Отдел продаж. Ведущее подразделение компании, от функционирования которого во многом зависит способность или неспособность выживать в условиях жёсткой конкуренции и приносить прибыль. В первую очередь отдел организует изучение потребительского спроса на основании своей деятельности и полученных статистических данных, предоставляет эту информацию в отдел закупок. Качественное изучение потребительского спроса помогает не только в полном объёме удовлетворять потребности клиентов, но идти на их опережение. Отдел полностью занимается взаимодействием с посредниками (дилерами, дистрибуторами и так далее). Здесь не только избираются каналы сбыта, и ведётся дальнейший мониторинг их деятельности, с формированием подробных отчётов, осуществлением на их основе корректировок не реже одного раза в год, но и вырабатываются меры поддержки: обучение, переобучение, адаптация и стимуляция мотивации сотрудников. Наконец, отдел занимается планированием продаж для всей компании и для каждого канала сбыта в отдельности, занимается оценкой эффективности их деятельности, и, что не особенно важно, формирует отпускные цены и следит за их соблюдением.

В отделе продаж 6 рабочих мест:

Начальник отдела (1),

менеджеры по работе с юридическими лицами (2),

менеджеры по работе с физическими лицами (3).

Отдел маркетинга. Отдел маркетинга даёт компании возможность развития, расширения и укрепления своего положения среди конкурентов. Он исследует потребительские свойства предлагаемой компанией продукции и изучает степень удовлетворённости ими у покупателей. Этот отдел полностью берёт на себя функции обратной связи с клиентами для дальнейшего использования этой информации и оптимизации работы компании; оценивает конкурентоспособность конкурентов и своего предприятия и разрабатывает меры по её поддержке (различные бонусы, скидки, пиар, реклама и так далее). На этом подразделении также лежит ответственность за координацию действий всех отделов в выработке единой коммерческой политике. Кроме того специалисты маркетинга способны оценить удельный вес на рынке продукции компаний-конкурентов, анализировать её сильные и слабые стороны и использовать эти данные в целях развития своего магазина.

Отдел маркетинга имеет 7 рабочих мест - маркетологи.

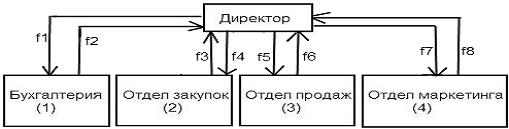

Функциональная структура организации:

На верхнем уровне находится директор организации - в его функции входит анализ и принятие управленческих решений, планирование и реализация решений, организация принятия решений, постановка задач сотрудникам, делегирование полномочий, мотивация, обучение, развитие, контроль. Бухгалтерия, отдел закупок, отдел продаж и отдел маркетинга находятся на одном уровне. Таким образом функциональная структура данной организации будет выглядеть следующим образом:

, f4, f5, f7 - контроль: соблюдение нормативного аспекта через ГОСТы, законы, актов; проверка документации: соблюдение деклараций; контроль за документацией, за исполнение договоров, указаний, предписаний; координация, распоряжения, постановка задач., f3, f6, f8 - обратное взаимодействие: предоставление отчетов о выполнении работ, предложение нововведений, корректировки работы организации и т.д.

Суть информационной структуры состоит в сборе, переработке, хранении и выдаче информации в виде программ, планов, распоряжений, нормативов, заданий, закрепленных в соответствующей документации в виде приказов, отчетов, нормативов и т.д.

Создание и использование информационной системы организации нацелены на решение следующих задач:

структура информационной системы, ее функциональное назначение должны соответствовать целям, стоящим перед организацией;

информационная система должна контролироваться людьми, ими пониматься и использоваться в соответствии с основными социальными и этическими принципами;

производство достоверной, надежной, своевременной и систематизированной информации.

Информационная система имеет вид:

В организации интенсивный обмен различной информации (документы, отчеты, планы, приказы и т.д.). Информационные потоки движутся в прямом направлении от директора в отделы и в обратном, а так же обмен информации осуществляется между отделами (внешнее взаимодействие сотрудников) и внутри них (внутреннее взаимодействие сотрудников).

Оснащение отделов.

Все отделы оснащены техникой: 25 персональных компьютеров, в каждом отделе присутствует принт-сервер и принтеры. Организация обладает 4я серверами: сервер корпоративных БД и файловый сервер, почтовый сервер и интернет сервер, реализованные в одном физическом сервере. Для магазина продаж товаров одинаково важен каждый из них. Внутренний сервер способствуют более оперативному обмену информацией между сотрудниками, внешний отвечает за обратную связь с потребителями, взаимодействие с поставщиками и другими субъектами рынка, также просто необходимы даже в случае, если компания выходит на новые ступени развития и начинает работать с Интернет торговлей.

Техническое оснащение отделов компьютерами:PC ET1611PUT <90PE3X-A21122-760A9C0Q> Atom D425/2/250/WiFi/Win7HP/15.6"

. Выбор проектных решений по структуре ЛВС

Исходные данные:

отдел - бухгалтерия, 3 рабочих места, расстояние до роутера L1=60 м.

отдел - закупки, 6 компьютера, расстояние до роутера L2=50 м

отдел - продаж, 6 компьютеров, L3=40м

отдел - отдел маркетинга, 7 компьютеров,L4=90м

До директора L5=10м

Сервера - L6=15 метров,

До системного администратора, L7=40 м

Так же в каждом отделе присутствует принт-сервер, и принтер.

Наша будущая сеть должна обладать возможностями:

Обрабатывать все вычислительные процессы;

Быстрая скорость распространения различных документов и обмена информацией;

Быстрый и удобный доступ к файлам и приложениям на сервере;

Возможность доступа к документам, их редактирование и корректировка;

Почтовый сервер позволит нам наладить процессы с почтой;

Наличие принтеров не только в каждом из отделов, но и у большинства сотрудников

Но наряду с этими возможностями и плюсами, которые имеет ЛВС, у неё есть и недостатки, которые также нужно учитывать.

Во-первых, локальная вычислительная сеть представляет собой среду, подверженную распространению вирусов. Поэтому следует уделить большое внимание информационной безопасности и защите компьютеров и содержащихся на них сведений. Во-вторых, для нормального функционирования ЛВС необходим специалист - системный администратор.

Выбираем топологию.

Для нашей сети я выбрала топологию звезда. Звезда - базовая топология компьютерной сети, в которой все компьютеры сети присоединены к центральному узлу (в нашем случае это маршрутизатор), образуя физический сегмент сети. Подобный сегмент сети может функционировать как отдельно, так и в составе сложной сетевой топологии. Мы выбираем ее потому что она имеет много достоинств, например:

выход из строя одной рабочей станции не отражается на работе всей сети в целом;

хорошая масштабируемость сети;

лёгкий поиск неисправностей и обрывов в сети;

высокая производительность сети

гибкие возможности администрирования.

Также есть недостатки, например:

выход из строя центрального концентратора обернётся неработоспособностью сети (или сегмента сети) в целом;

для прокладки сети зачастую требуется больше кабеля, чем для большинства других топологий

В центре каждой звезды - коммутатор, соединенный с каждым отдельным узлом сети. Каждый компьютер через специальный сетевой адаптер подключается отдельным кабелем к объединяющему устройству (в нашем случае витая пара 5 категории). Кабель соединяет сетевой адаптер с ПК, с одной стороны, с концентратором или коммутатором - с другой. Число узлов, которые можно подключить к концентратору, определяется возможным количеством портов самого концентратора. Однако имеется ограничение по числу узлов: сеть может иметь максимум 1024 узла. Рабочая группа, созданная по схеме "звезда", может функционировать независимо или может быть связана с другими рабочими группами.

В качестве набора стандартов в компьютерный сетях мы поставили Fast Ethernet. Здесь скорость передачи данных достигает 100 Мбит/с, оптимально подойдет для нормальной работы отделов нашего предприятия.

Как уже упоминалось раньше, в качестве передающей среды будем использовать витую пару 5 категории. 100Base-TX как раз используется в сетях топологии звезда. Я выбрала марку витой пары - BELDEN модель 1583E UTP.

Достоинства UTP:

. Простота монтажа разъемов на концах кабеля;

. Простота ремонта любых повреждений по сравнению с другими типами кабеля.

Оборудование 100BASE-TХ (здесь передача производится не по двум, а по четырем неэкранированным витым парам - полудуплексный режим):

Длина кабелей не может превышать 100м;

Для подключения сетевого кабеля к адаптеру, свитчу или роутеру используются 8-контактные разъемы типа RJ-45;

На рис 1 снизу указана схема сети. Чтобы ее реализовать, надо подробно подобрать сетевое оборудование.

Рис.1

. Выбор сетевых устройств

Известные фирмы как D -Link, TRENDnet и ZyXEL основались в 80-90е годы.

Компания D-Link является всемирно известным разработчиком и производителем сетевого и телекоммуникационного оборудования и предлагает широкий набор решений для домашних пользователей, корпоративного сегмента и провайдеров интернет-услуг, законченные сетевые и коммуникационные решения для построения "цифрового дома", предприятий малого и среднего бизнеса, сетей масштаба рабочих групп и предприятий и провайдеров услуг Интернет. Кроме этого, компания производит полный спектр оборудования для создания проводных и беспроводных сетей, широкополосного доступа, IP-телефонии и мультимедиа-устройств. Идя навстречу требованиям потребителей, компания предлагает наилучшие цены на рынке систем связи в сочетании с высоким качеством устройств. является глобальным поставщиком удостоенных наград сетевых решений для предприятий малого и среднего бизнеса, а также для домашних пользователей. Разрабатывая сетевые решения с 1990 года, компания TRENDnet открывает для пользователей возможности совместного широкополосного доступа, использования мультимедийного контента и сетевых периферийных устройств с реальным поддержанием необходимой связи в любом месте. Разнообразная линейка продуктов TRENDnet охватывает категории: беспроводные сети, волоконно-оптические носители, коммутаторы, переключатели клавиатура/видео/мышь (KVM), серверы печати, Bluetooth, файловые серверы, Power over Ethernet (PoE) и другие.

Корпорация ZyXEL, основания в 1989 году, является ведущим разработчиком сетевых решений на базе интернет-технологий. К приоритетным направлениям бизнеса компания относит решения для широкополосного доступа, решения для универсальных конвергентных сетей (NGN) и сетевой безопасности, а также оборудование для цифрового дома.

Несмотря на все вышеперечисленные достоинства компаний TRENDnet и ZyXEL, главный недостаток - отдаленность сервисных центров, что затрудняет оказание сервисной помощи при каких-либо неполадках работы оборудования.

Поэтому выбираем D-Link, так как эта фирма более известна, хорошо зарекомендовала себя на рынке технических средств, оборудование имеет относительно не высокую цену и одновременно обладает хорошими характеристиками, качественное. А также наличие рядом сервисных центров и специалистов имеющих опыт работы с этим оборудованием.

 <#"576954.files/image007.gif">

Неуправляемый коммутатор, а нам их потребуется 4 штуки, будет соединять компьютеры отделов.

Производитель-фирма довольно хорошо себя зарекомендовала на рынке, кроме того устройство имеет большое количество поддерживаемых Mac адресов.

Сейчас в отделах имеется не более 6ти компьютеров. Но наша фирма развивающееся, и велика вероятность того что количество компьютеров - увеличиться, поэтом выбрали коммутатор с 8ю портами.

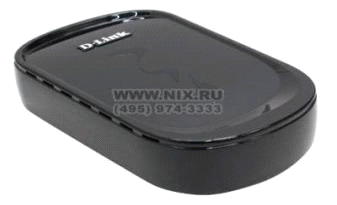

Принт-сервера (4 шт) D-Link <DPR-1020> USB Multi-Function Print Server (1UTP 10/100Mbps, USB2.0)

Принт-сервер превращает обычный принтер в сетевой принтер, так же предоставляет дополнительные возможности: дополнительную память для печати больших документов, разграничение прав доступа к принтеру и ограничение на печать, и т.д.)

Принт-Сервер совместим с Fast Ethernet.

Принтер. hp COLOR LaserJet CP2025n <CB494A> (A4, 20стр/мин, 128Mb, USB2.0, сетевой)

Данный принтер является многофункциональным устройством. Сочетает функции сканера, факса, принтера и копира. Как дополнительная функция здесь присутствует цветная печать. Совместим с выбранным ранее принт-сервером. Все эти характеристики способствовали тому, чтобы я выбрала данный принтер.

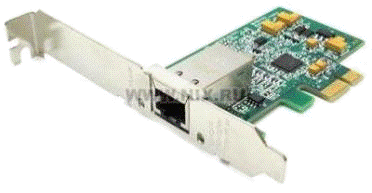

Сетевая платы для интернет-сервера. D-Link <DGE-560T> Карта PCI-Ex1 10/1000Mbps

Сетевая плата необходима для интернет-сервера, чтобы одна связь осуществлялась непосредственно с нашей локальной сетью, другая поддерживала связь с интернетом. Для сервера корпоративных баз данных, файлового сервера, почтового сервера так же используем Сетевой адаптер DGE-520ТХ.

Адаптер устанавливается в ПК, имеющие слоты PCI и превращает их в сетевые рабочие станции, работающие на скорости полного дуплекса. Адаптер может подключаться к сети 100BASE-TX Fast Ethernet

Сервер ПЭВМ X5290PRi: Core i7-870/ 4 Гб/ 1 Тб/ 1 Гб Radeon HD5850/ DVDRW

Мощность системного блока сервера должна сильно отличаться от компьютеров на рабочих станциях. В прайс-листах компании Nix мы выбрали довольно мощный системный блок для сервера. Дополнительные комплектующие к нему будут, как и на рабочих станциях (монитор и д.т.).

Выбрав необходимое оборудование для построение ЛВС для организации «Южский Текстиль» и исходя из характеристик, можно сказать, что организация может быть расширена, за счет технических характеристик и сеть имеет потенциал. Выбранное оборудование принадлежит фирме: D- Link, т.к. наиболее подходит к соотношению понятий качество - цена, в прайс-листах фирмы Nix.

. Выбор программных средств

информационный компьютер топология сетевой

Операционная система.

В качестве операционной системы на рабочих местах была выбрана Windows XP Professioinal. Данная ОС считается самой оптимальной для офисных компьютеров.

Возможности и средства:

Новый интерфейс пользователя - поиск необходимых средств становится более простым и быстрым.

Надежная платформа - стабильная работа компьютера поддерживается даже в самых сложных условиях.

Проигрыватель Windows Media для Windows XP - полнофункциональное средство, обеспечивающее поиск, воспроизведение, упорядочивание и хранение цифрового мультимедиа-материала.

Служба сообщений Windows Messenger - эффективное средство связи и совместной работы, поддерживающее передачу немедленных сообщений, проведение голосовых и видеоконференций, а также совместное использование приложений.

Центр справки и поддержки - упрощает решение текущих проблем и помогает своевременно получать необходимую техническую поддержку.

Удаленный доступ к компьютеру - можно подключаться в удаленном режиме к ПК, работающему под управлением Windows XP Professional, с любого другого ПК, на котором установлена операционная система Windows. Таким образом можно работать со всеми приложениями и данными, находясь вне офиса.

Многозадачность - несколько приложений могут выполняться одновременно.

Служба удаленной установки - поддержка удаленной установки операционной системы на компьютеры, подключенные к сети.

Операционная система для серверов:2003 Server.2003 Server обладает следующими новыми возможностями:Directory. Новая служба каталога, основанная на спецификациях Х.500 и заменяющая собой домены Windows NT 4.0. Служба Active Directory интегрирована с DNS, использует аутентификацию Kerberos, поддерживает наследуемые доверительные отношения и репликацию с несколькими главными контроллерами домена.

Улучшенная управляемость. Новая система включает в себя продуманный и последовательный интерфейс управления системой (Microsoft Management Console, MMC), поддержку групповой политики (Group Policy), средство автоматической установки Microsoft Installer, средства синхронизации папок в отключенном от сети состоянии, а также службы Telnet и Terminal Services (службы терминалов) для обеспечения удаленного администрирования.

Улучшенная поддержка аппаратных устройств. Новая система включает в себя улучшенные драйверы существующего аппаратного обеспечения, а также цифровых видеодисков DVD (Digital Video Disks), устройств USB (Universal Serial Bus), новых сетевых адаптеров, сканеров, принтеров, модемов и других аппаратных устройств. В подавляющем большинстве случаев установка новых драйверов не требует перезагрузки системы. Если ранее перезагрузка системы требовалась приблизительно в пятидесяти случаях из ста, то теперь этот параметр снижен всего до семи случаев из ста.- сервер и клиент.U представляет собой мощный, гибкий и легкий в установке FTP-сервер для всех платформ Windows. Функции безопасности обеспечиваются паролями и установкой прав на запись, чтение и изменение для каталогов и файлов для каждого пользователя, а также контролем доступа по IP-адресам. К другим приятным и, несомненно, нужным особенностям Serv-U относятся поддержка одновременной работы нескольких пользователей, установка коэффициентов на процессы отправки и принятия файлов, установка дисковых квот, поддержка возобновления приема-передачи, поддержка SSL для обеспечения безопасных соединений, мониторинг работы пользователей в реальном времени и возможность ведения логов.клиент - программа для упрощения доступа к FTP серверу. В простейшем для пользователя (но при этом наиболее ко́мплексном) случае FTP-клиент представляет из себя эмулятор файловой системы, которая просто находится на другом компьютере. С этой файловой системой можно совершать все привычные пользователю действия: копировать файлы с и на сервер, удалять файлы, создавать новые файлы. В отдельных случаях возможно также открытие файлов - для просмотра, запуска программ, редактирования. Необходимо учитывать лишь, что открытие файла подразумевает его предварительное скачивание на компьютер пользователя. Примерами таких программ могут служить:

Интернет-браузеры (часто работают в режиме «только чтение», то есть не позволяют добавлять файлы на сервер)

Многие файловые менеджеры, например: Windows Explorer (Проводник), Total Commander,

Я выбрала Total Commander 7.5 расширенные функции поиска, соединение по параллельному порту, Кроме того, менеджер файлов Total Commander может синхронизировать и сравнивать директории, оснащен встроенным FTP клиентом с FXP функцией и поддержкой http прокси.

Браузер.11.51 - быстрое, безопасный, конфигурируемый, и стандарты послушный браузер, который также включает клиент почты и диктор. В данном браузере используется совершенно новый движок, позволивший увеличить и без того высокую скорость обработки веб-страниц. Причем скорость не идет в ущерб качеству отображения страниц: если верить создателям браузера, Opera 11.51, в отличие от своих предшественниц, полностью поддерживает практически все современные стандарты интернета. Важным нововведением стал и встроенный почтовый клиент M2, который, наконец, стал по-настоящему функциональным. Крайне интересной является заложенная поддержка технологии интеллектуального форматирования веб-страниц при выводе их на маленький экран (Small Screen Rendering или SSR). Переключиться в режим "малого экрана" можно нажав на клавиатуре Shift+F11. При этом веб-страница превратится в узкую вертикальную полосу в левой части экрана. Шрифт и картинки масштабируются в соответствии с новым форматом, а слишком большие изображения - отбрасываются.

Опера дает Вам свободу управлять многократными окнами, не открывая другие случаи и еще много особенностей, которые делают это большим выбором для серьезного энтузиаста сети. Опера идет с тоннами особенностей, включая шифрование на 128 битов, увеличенную безопасность для Ваших сделок онлайн, передовых особенностей поддержки загрузки, управления печеньем и еще много. Дополнительные особенности включают встроенного менеджера закачек, интегрированного клиента почты с фильтром спама, поддержкой кожи, жесты мыши выскакивают убийца, логин с одним щелчком к защищённым паролем участкам и больше.

Базы данных.

Сейчас во многих организациях установлен Microsoft SQLServer 2003. Это самый распространенный продукт для работы с базами данных. Выбираем эту версию, так как она довольно давно используется, имеет доработки, в следующей версии могут возникнуть проблемы с совместимостью.

Это программное обеспечение имеет много преимуществ: Высокая производительность, надежность и отказоустойчивость, защита данных от несанкционирования доступа компании. Но недостаток в том неквалифицированный аминистратор может свести все преимущества к нулю. SQL Server Express является бесплатно распространяемой версией SQL Server, развитием системы MSDE. Данная версия имеет некоторые технические ограничения. Такие ограничения делают её непригодной для развертывания больших баз данных, но она вполне годится для ведения программных комплексов в масштабах небольшой компании. Содержит полноценную поддержку новых типов данных, в том числе XML-спецификации. Фактически, это полноценный MS SQL Server, включая все его компоненты программирования, поддержку национальных алфавитов и Unicode. Поэтому используется в приложениях, при проектировании или для самостоятельного изучения. Нет никаких препятствий для дальнейшего развёртывания накопленной базы данных на MS SQL Server неэкспрессной версии.

Почтовый сервер и клиент.

Почтовый клиент предоставляет пользователю доступ к почтовой системе, то есть является пользовательским интерфейсом системы электронной почты.Mail Server - это решение для организации безопасного почтового сообщения.

В числе основных функций UserGate Mail Server - управление доменами и пользователями, веб-клиент, поддержка списков рассылки, работа удаленными учетными записями, поддержка LDAP, а также гибкая и мощная система правил.

Для обеспечения безопасного доступа к почте в программе реализована поддержка протоколов SSL, POP3s, SMTPs и IMAPs. В UserGate Mail Server интегрированы модули антивирусной проверки почтовых сообщений от Лаборатории Касперского и Panda Antivirus.

Основной модуль защиты от спама построен на технологии компании Commtouch, также использующейся многими известными производителями программных продуктов и аппаратных решений (3-com, CheckPoint, G-Data, F-Secure, Panda и другими). Работа модуля основана на Recurrent Pattern Detection™, контент-агностической технологии, способной обнаруживать и блокировать спам на любом языке. В качестве дополнительного средства борьбы со спамом используется бесплатный SpamAssassin, сочетающий большое количество методов анализа, распознавания и блокировки спам-сообщений.Mail Server позволяет серьезно понизить риск потери данных, благодаря поддержке процедуры резервного копирования. Программа поддерживает резервное копирование по расписанию, восстановление данных из резервной копии как на том же сервере, так и на другом.

Прокси-сервер.Proxy- это комплексное решение для организации общего доступа в Интернет из локальной сети, учета трафика и защиты корпоративной сети от внешних угроз. UserGate обеспечивает комплексную защиту локальной сети, благодаря наличию двух встроенных антивирусных модулей от ведущих разработчиков антивирусных программ - Лаборатории Касперского и Panda Security. В дополнение к антивирусной проверке в UserGate встроен межсетевой экран, обеспечивающий надежную защиту сети от внешних атак. Встроенный модуль фильтрации трафика BrightCloud позволяет блокировать доступ к нежелательным ресурсам как в отдельности, так и по категориям сайтов. Proxy

позволяет централизованно управлять Интернет-подключениями с помощью гибкой системы правил (правила можно задавать по протоколам, дням, размерам и расширениям файлов, сотрудникам, средствам и т.д.);

ведет точный учет трафика с помощью драйвера NAT (Network Address Translation);

позволяет вести учет средств, выделяемых на Интернет;

осуществляет кэширование сетевых ресурсов, что в значительной степени сокращает затраты на Интернет;

имеет биллинговую систему и систему интернет-статистики;

включает различные методы авторизации пользователей;оснащен фильтрами URL по категориям, позволяющими запретить доступ к нежелательным ресурсам и настроить баннерорезку;

осуществляет назначение портов для переадресации трафика с одного порта на другой;предоставляет возможность удаленного администрирования.поддерживает все известные TCP/UDP протоколы: HTTP, FTP, POP3, SMTP, IMAP4, SIP, H.323, Telnet, IRC, NNTP и ICQ.

Пакет Microsoft Office 2007.

Данный пакет необходим для предприятий малого бизнеса. Для ведения электронной документации, ведения расчетов необходимых. Office Стандартный 2007 содержит ряд основных возможностей, помогающих быстрее и проще выполнять задачи на предприятии малого бизнеса.

Преимущества, по которому, мы выбираем именно этот программный продукт:Стандартный 2007 содержит усовершенствованные средства создания рисунков, диаграмм и графики, позволяющие быстрее разрабатывать документы и электронные таблицы с более привлекательным оформлением.Стандартный 2007 облегчает форматирование документов Microsoft Office благодаря средству динамического просмотра. Пользователь может быстро просматривать результаты внесения изменений в документ непосредственно в процессе работы с этим документом, не раскрывая каждый раз несколько уровней меню.

В Office Стандартный 2007 включен новый фильтр нежелательной почты Office Outlook 2007, позволяющий сократить объем нежелательных сообщений и обеспечить защиту от потенциально опасных вложений

Впервые реализованная поддержка форматов файлов PDF и XPS позволит расширить круг пользователей, которым будут доступны создаваемые документы.

Для отдела бухгалтерия.

Средства защиты.

Антивирус Kaspersky Internet Security 2011. Он защищает компьютер от различных видов известного и неизвестного вредоносного ПО. Защищает компьютер при работе с сетью и в Итернете. Так же прилагается средства для эффективного лечения и восстановления системы в случае заражения. Позволяет проверить состояние защиты компьютера и получить быстрый доступ к настройкам.

Брандмауэр. Позволяет защитить компьютер при работе в интернете. Последняя версия Outpost Firewall Pro 6.7.1. С помощью правил здесь можно создать ограничения доступа к сайтам. Например сейчас очень много людей сидят на таких сайтах как: «Однокласники» или «В контакте» что мешает рабочему процессу. Так же брандмауэр производит мониторинг сетевой активности, блокирует вредоносные сайты, это фильтр рекламы и всплывающих окон

. Система адресации для всех участников сети

В данной сети количество пользователей на местах равно 24, плюс 4 принт-сервера Здесь можно применить довольно часто используемый класс адресации начинающийся на 192.168.0.0. адреса представляют собой основной тип адресов, на основании которых сетевой уровень передает пакеты между сетями. Данные адреса назначаются администратором при конфигурировании компьютеров. IP-адрес имеет длину 4 байта (32 бита) и состоит из двух логических частей - номера сети и номера узла в сети.

Адреса классов A и B используются в основном для крупных сетей, поэтому для нашей организации применим адресацию класса С.

Маска стандартная для всех - 255.255.255.0

. Расчет стоимости оборудования и программного обеспечения

Примерная стоимость сети составляет 5400 у.е. В ходе работы сети возможно изменение оборудование, цена может изменяться.

Заключение

Мы разработали ЛВС для магазина «Южский Текстиль» с учетом всех ее потребностей. Здесь нам потребовались знания полученные на курсе «технические средства и сети», так же дополнительное чтение литературы. Хотя мы построили сеть только виртуально, а не физически, есть возможность что в будущем нам предстоит строить настоящую ЛВС, то потребуется более глубокий анализ. А начальные навыки мы получили проделав данную работу.

Список литературы

1.       Олифер, Виктор Григорьевич. Компьютерные сети. Принципы, технологии, протоколы: учебик для вузов/В.Г. Олифер, Н.А. Олифер. - 2-е изд. - СПб.:ПИТЕР,2005. - 864с.

.        Брйдо, Владимир Львович. Архитектура ЭВМ и систем: [учебник для вузов] / В.Л. Бройдо, О.П. Ильина.-СПб.: Питер, 2006.-718 с: ил.-(Учебник для вузов).-Издательская программа 300 лучших учебников для высшей школы в честь 300-летия Санкт-Петербурга.-ISBN 5-469-00742-1.

.        www.nix.ru

.        www.dlinl.ru

.        www.agnitum.ru

.        www.securitylab.ru

.        www.trendnet.com
