Проектирование локальной сети продовольственного магазина

Введение

Тема данной курсовой является достаточно актуальной в современном мире. Сейчас активно развиваются информационные технологии, оборудование, и как следствие - сети. Развиваясь локальные вычислительные сети (ЛВС) получают всё большее и большее распространение, встречаются повсеместно - как в домах, так и в офисах, в магазинах, в государственных учреждениях, предприятиях. Поэтому создание локальной сети магазина является достаточно часто встречающейся задачей. Конечно, для каждого конкретного магазина ЛВС будет специфической, так как строение сети напрямую зависит от количества конечных узлов, здания, потребностей заказчика и количества выделенных средств. Задачей данной работы служит создание примерного проекта ЛВС продовольственного магазина, состоящего из непосредственно самого магазина, склада и офисов директора и бухгалтерии.

Понятие локальной сети достаточно объёмное и может иметь несколько трактовок, однако, в общем понимании локальная сеть - конечные узлы, расположенные в одном помещении и связанные между собой. Компьютерные сети по взаимодействию узлов внутри сети делятся на два вида: одноранговые и иерархические. В данном проекте мы буде иметь дело с иерархической сетью, так как в отличие от одноранговой она позволяет обеспечить централизованное администрирование, настраивать права доступа отдельных компьютеров к сетевым ресурсам.

В настоящее время достаточно трудно представить себе организацию, занимающуюся любым видом деятельности, без локальной сети. В наш век - век информационных технологий и Научно-технического прогресса наиболее актуальны такие проблемы, как:

Скорость обмена информацией

Дорогостоящее оборудование

Совместное использование внешних устройств

Доступ к информации

Эффективная обработка информации - одна из наиболее распространенных функций, выполняемых ЛВС. Собственно информационные системы содержат автоматизированные базы данных - крупные массивы информации, хранящейся в особо упорядоченной или индексированной форме для облегчения поиска в них.

Применение информационно-вычислительных сетей может снять большинство проблем, связанных с использованием больших объемов информации в таких организациях. Передача данных и связь занимает особое место среди перечисленных приложений сетей.

Одно из основных применений компьютерных сетей - выполнение сложных числовых расчетов. Специализация ЛВС на выполнение вычислительных операций может быть реализована либо аппаратно, либо программно. Однако существуют различные виды числовых расчетов: бухгалтеры и управляющие имеют дело с множеством цифр, но вычисления бухгалтера отличаются, например, от расчетов инженеров или проектировщиков. Поэтому расчеты делят на группы (или типы)- научные, инженерные, статистические, финансовые и т. д.

Несмотря на существенные различия этих работ, информация используемая в них, в рамках одной организации, находится как правило в единой (интегрированной) базе данных. Поэтому объединение АРМ всех специалистов в ЛВС является наиболее целесообразным решением.

В управлении информационные системы используют для поддержки принятия решений. По мере развития и усложнения структуры какой либо организации затрудняется управление ее деятельностью. Как правило, системы поддержки принятия решений предоставляют руководителям и управленческому персоналу организации достоверную и оперативную информацию, необходимую для оценки ситуации и принятия правильных решений.

Применение локальных сетей в аппарате управления производственно-хозяйственной, коммерческой и торговой деятельностью позволяет руководителям и управляющим оперативно получать сведения, используя электронную почту. Как правило, в конкретных локальных сетях выполняются комбинации перечисленных выше функций в зависимости от характера организации, в которой данная сеть развернута.

Постановка задачи

Спроектировать сеть продовольственного магазина, занимающего 1 этаж и подвал (склады) 5-этажного здания. Протяженность здания 80 м. В магазине 7 отделов, в каждом из них по 3 персональных компьютера (далее - ПК). 1 для заведующего отделом и 2 для хранения и обработки данных о потоке товаров. Всего 35 рабочих мест для продавцов, на которых установлено оборудование для считывания штрих кодов. 2 ПК в бухгалтерии, 1 у директора, 1 на складе.

Краткое описание проектируемой сети

Протяженность здания - 80 метров, отделов всего 7, поэтому было решено отвести по 10 метров на каждый отдел и оставшиеся 10 метров для кабинета директора и бухгалтерии. Длина здания - 80 метров, ширина - 50 метров (большая ширина торгового зала обусловлена большим количеством кассовых аппаратов). Площадь - 4000 метров квадратных. Высота в кабинетах - 4 метра. Высота в торговом зале - 6 метров. Толщина стены - 0,2 метра Толщина пола - 0,3 метра.

Здание обустроено под большой продуктовый гипермаркет боксового типа с самообслуживанием. У входа стоит 35 касс (по 5 касс на отдел). Торговый зал состоит из большого количества параллельно стоящих стеллажей. Отделы не отделены друг от друга стенами. Расстояние между стеллажами - 3 метра. Ширина торгового зала составляет 32 метра. В торговом зале навесной потолок. Вдоль всего торгового зала находятся двери, ведущие в кабинеты заведующего отделом и на склад. У каждого отдела есть кабинет, где находится заведующий отделом и 2 оператора ПК, которые занимаются хранением и обработкой данных о потоке товара. Им доступна информация только о тех товарах, которые находятся в их отделе. Так же в торговом зале выделено место для кабинета директора и бухгалтерии. Кассы соединены с компьютерами своего отдела.

В подвале находится сервер. На нём хранится информация обо всех товарах в магазине. Сервер получает и обрабатывает данные от остальных компьютеров, ведет базу данных складирования и продаж.

Гипермаркет будет работать не круглосуточно.

Общее назначение вычислительных сетей

Сеть нужна для того, чтобы соединить вместе некоторое количество компьютеров. Всемирное стремление к объединению компьютеров в сеть обусловлено рядом важных причин, таких как ускорение передачи информационных сообщений, возможностью быстрого обмена информацией.

Описание особенностей выбранной топологии

С учетом заданных условий, в курсовом проекте используется сеть компьютеров, соединённых друг с другом по типу «Звезда».

Преимущества и недостатки топологии «звезда»

К преимуществам топологии «звезда» относятся:

·    выход из строя одной рабочей станции или повреждение ее кабеля не отражается на работе всей сети в целом;

·        отличная масштабируемость: для подключения новой рабочей станции достаточно проложить от коммутатора отдельный кабель;

·        легкий поиск и устранение неисправностей и обрывов в сети;

·        высокая производительность;

·        простота настройки и администрирования;

·        в сеть легко встраивается дополнительное оборудование.

·        Однако, как и любая топология, «звезда» не лишена недостатков:

·        выход из строя центрального коммутатора обернется неработоспособностью всей сети;

·        дополнительные затраты на сетевое оборудование - устройство, к которому будут подключены все компьютеры сети (коммутатор);

·        число рабочих станций ограничено количеством портов в центральном коммутаторе.

Область покрытия сети с топологией «звезда»

Максимально допустимая длина отрезков сетевого кабеля между концентратором и любой рабочей станцией (их еще называют горизонтальной кабельной системой) составляет 100 метров. Величина максимальной протяженности горизонтальной кабельной системы устанавливается Ассоциацией электронной промышленности (Electronic Industries Association, EIA) и Ассоциацией телекоммуникационной промышленности (Telecommunications Industry Association, TIA). Эти две организации совместно создают стандарты, которые часто называют стандартами EIA/TIA. В частности, для технического выполнения горизонтальной кабельной системы был и остается наиболее широко используемым стандарт EIA/T1A-568B. В топологии «звезда» каждый отрезок горизонтальной кабельной системы выходит из концентратора, во многом напоминая спицу колеса. Следовательно, локальная сеть, использующая этот тип топологии, может покрывать область 200x200 метров. Понятно, бывают случаи, когда область, которая должна быть покрыта сетью, превышает размеры, допускаемые простой топологией «звезда». Представим себе здание размером 250x250 метров. Сеть с простой звездообразной топологией, отвечающая требованиям к горизонтальной кабельной системе, устанавливаемым стандартом EIA/TIA-568B, не может полностью покрыть здание с такими размерами. Рабочие станции находятся за пределами области, которая может быть накрыта простой звездообразной топологией, и, как и изображено, они не являются частью этой сети. Когда сигнал покидает передающую станцию, он чистый и легко различимый. Однако по мере движения в среде передачи данных сигнал ухудшается и ослабевает - чем длиннее кабель, тем хуже сигнал; это явление называется аттенюацией. Поэтому, если сигнал проходит расстояние, которое превышает максимально допустимое, нет гарантии, что сетевой адаптер сможет этот сигнал прочитать.

Если простая звездообразная топология не может покрыть предполагаемую область сети, то ее можно расширить путем использования межсетевых устройств, которые не дают проявляться эффекту аттенюации; результирующая топология называется топологией «расширенная звезда». Еще раз представим себе здание размером 250x250 метров. Для того чтобы звездообразная топология могла эффективно использоваться в этом здании, ее необходимо расширить. За счет увеличения длины кабелей горизонтальной кабельной системы это делать нельзя, поскольку нельзя превышать рекомендуемую максимальную длину кабеля. Вместо этого можно использовать сетевые устройства, которые препятствуют деградации сигнала. Чтобы сигналы могли распознаваться принимающими устройствами, используются повторители, которые берут ослабленный сигнал, очищают его, усиливают и отправляют дальше по сети. С помощью повторителей можно увеличить расстояние, на которое может простираться сеть. Повторители работают в тандеме с сетевыми носителями и, следовательно, относятся к физическому уровню эталонной модели OSI.

Описание предприятия

Помещение, в котором спроектирована сеть - это продовольственный гипермаркет с самообслуживанием боксового типа с разнообразными продуктами питания.

Его площадь - 80x50 метров (4000 кв.м.).

В магазине 7 отделов (боксов), отделённых друг от друга стеллажами с продуктами. Все товары рассортированы по категориям и располагаются в четко отведённых частях магазина. Грамотно спланировано торговое пространство и маршрут следования посетителей. Торговое оборудование располагается таким образом, чтобы покупатель прошел по запланированному маршруту перед тем, как покинуть магазин. Данное размещение обеспечивает стабильное внимание покупателей и увеличение числа незапланированных покупок. Около входа в торговый зал располагаются камеры хранения для личных вещей покупателей. Так же около входа в зал находятся тележки для покупок.

Без учета вспомогательного персонала, в магазине работает 60 сотрудников с оборудованным рабочим местом. В их число входят:

·        Директор

·        2 бухгалтера

·        7 заведующих каждым отделом магазина

·        14 операторов ПК (по 2 в каждом отделе)

·        35 кассиров

·        Кладовщик + системный администратор

Краткое описание обязанностей сотрудников

Директор. Его должностные обязанности: управление, организация и контроль работы персонала, оптимизация и контроль расходной части бюджета объекта торговли, решение вопросов с арендодателями, решение вопросов по инкассации, оформление всех необходимых документов, ведение документации магазина, контроль и обеспечение бесперебойной работы программного обеспечения и торгового оборудования, анализ результатов продаж. Так же к его обязанностям относится руководство работой продавцов в торговом зале и правильная их разработка.

Бухгалтер. Его должностные обязанности: выполнение работы по ведению бухгалтерского учета имущества, обязательств и хозяйственных операций. Участие в разработке и осуществлении мероприятий, направленных на соблюдение финансовой дисциплины. Отражение на счетах бухгалтерского учета операции, связанных с движением основных денежных средств. Начисление и перечисление налогов и сборов в федеральный, региональный и местный бюджеты, фонды. Обеспечение директора достоверной бухгалтерской информацией. Участие в формулировании экономической постановки задач, решаемых с помощью вычислительной техники, определение возможности использования готовых проектов, алгоритмов, пакетов прикладных программ, позволяющих создавать экономически обоснованные системы обработки экономической информации. Обеспечение выплаты сотрудникам зарплаты, премий, пособий.

Заведующий отделом. Его должностные обязанности: планирование товарооборота, проверка качества и условия хранения товаров в своем отделе и обеспечение своевременной выдачи товаров в торговый зал для продажи. Изучение спроса покупателей, учитывая их пожелания. Обеспечивает продавцов необходимым для работы инвентарем и техникой. Так же, в его обязанности входит инструктирование продавцов в отношении круга их обязанностей и техники работы. На нем лежит ответственность за материальные ценности и за чистоту в помещении. Он сверяет сумму чеков по отделам и полученную сумму с показателей счетчиков касс, предоставляет директору магазина сведения об остатках товара.

Оператор ПК. Его должностные обязанности: обработка и транспортировка данных о потоке товаров с помощью специализированных программ.

Кассир. Его должностные обязанности: принятие, учет, хранение и выдача наличности. Работа с кассовыми аппаратами. Обеспечение его бесперебойной работы и безошибочное ведение кассовой книги. Изучение признаков фальшивых купюр. Передача денежных средств инкассаторам и составление кассовой отчетности.

Кладовщик + Системный администратор. Его должностные обязанности в качестве кладовщика: ведение учета складских операций, предоставление необходимой отчетности. Кладовщик должен свободно ориентироваться во всей продукции, представленной в магазине и принимать участие в инвентаризации материальных ценностей. В его обязанности в качестве системного администратора входит отладка и автоматизация всех устройств.

Пояснения к плану здания

Длина здания составляет 80 метров, ширина - 50. Площадь - 4000 метров квадратных. Высота в кабинетах - 4 метра. Высота в торговом зале - 6 метров. Толщина стены - 0,2 метра Толщина пола - 0,3 метра. Здание обустроено под большой продуктовый гипермаркет боксового типа с самообслуживанием. У входа стоит 35 касс (по 5 касс на отдел). Торговый зал состоит из большого количества параллельно стоящих стеллажей. Отделы не отделены друг от друга стенами. Расстояние между стеллажами - 3 метра. Ширина торгового зала составляет 32 метра.

ПК установлены в кабинеты заведующих отделом. Всего 7 отделов. В каждом по 3 ПК. Длина кабинета - 7 метров, ширина - 4 метра. Компьютеры находятся на расстоянии метра друг от друга.

ПК находится в кабинете директора. Длина кабинета - 10 метров, ширина - 9 метров (такое больше помещение необходимо для проведения собраний, на которых будет присутствовать весь рабочий состав).

ПК находятся в Бухгалтерии. Длина кабинета - 10 метров, ширина - 9 метров. Компьютеры находятся на расстоянии 2х метров друг от друга.

Компьютеры стоят примерно на одной линии, для легкости прокладки кабеля.

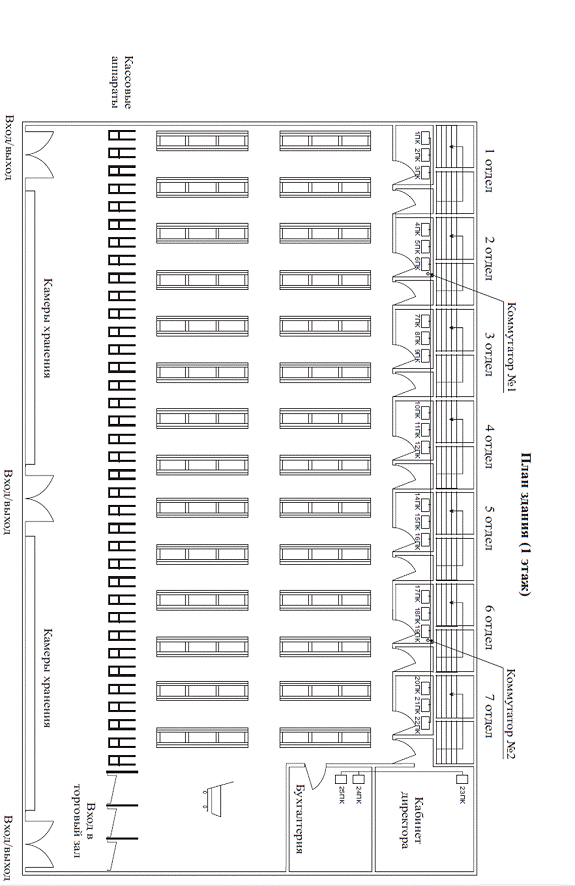

Рис. 1 План здания (1 этаж)

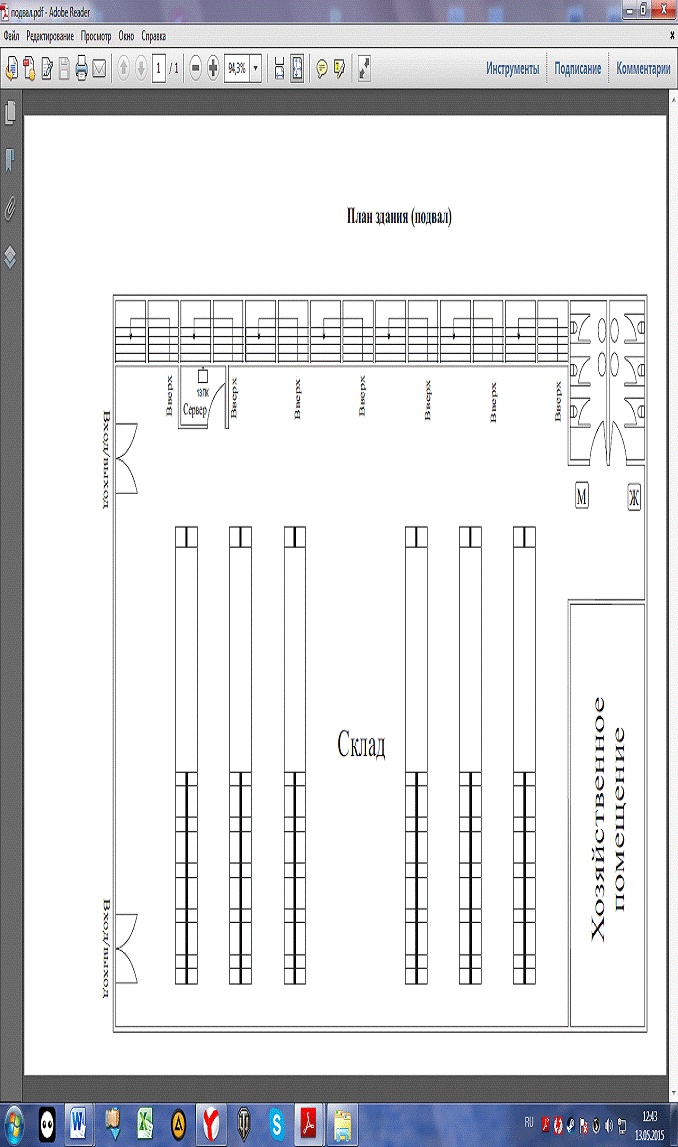

Рис. 2 План здания (подвал)

Последний компьютер-сервер находится в подвале. Комната серверной находится под кабинетом заведующего вторым отделом, потому что там находится один из коммутаторов. Следовательно, кабель от коммутатора к серверу будет минимальной длины.

План 1 этажа здания представлен на рисунке1, план подвального помещения представлен на рисунке2.

Пассивное сетевое оборудование

1. Кабель «Витая пара».

Кабель UTP, 4 пары, многожильный (stranded), категории Se, AirToae, профессиональный.

Цена(1м): 15 рублей.

Служит для соединения всех компьютеров с коммутаторами и для соединения одного коммутатора с другим.

2. Коннектор RJ-45.

Разъем PlugRJ-45 5Е 8Р8С.

Цена(1шт): 15 рублей.

Необходим для обжима и подключения кабеля «Витая пара» к центральному устройству.

3. Внутренняя монтажная розетка RJ-45.

Hyperline SB-GTF1-8P8C-C5E-WH.

Цена(1шт): 241,39 рублей.

Устанавливается в монтажный короб напротив каждого компьютера. Соединяется с кабелем «Витая пара», идущим от центрального устройства.

4. Патчкорд.

Патч-корд UTP категории 5/4е,

Цена(1м): 35 рублей.

Представляет собой кабель «Витая пара» с коннекторами RJ-45 на концах. С одной стороны подключаются к монтажной розетке, с другой - в ПСА компьютера.

5. Монтажный короб.

Короб пластиковый DKS-00317 22x10 мм.

Цена(1м): 29 руб.

6. Переходник USB/RJ-45

D-Link DUB - E 100

Цена (1 шт.) - 1190 руб.

Источники:

1. http://perm.aport.ru

. http://anlan.ru

3. http://perm.pulscen.ru

. http://market.yandex.ru

Активное сетевое оборудование

1.   Компьютеры. Расположены вдоль торгового зала в отдельных комнатах. Один компьютер (сервер) находится в подвале. Сервер в данном случае - устройство для контроля. В нём хранится вся информация. А компьютеры лишь передают информацию от касс к серверу и наоборот, т.е. являются посредниками. Количество: 25 шт.

2.      Коммутаторы.

D-LINK DGS-1210-20

Цена (1 шт.) 7450 руб. Количество: 2 шт.

Расположены в кабинетах заведующего отделом с расчетом того, чтобы минимизировать использование кабеля (находятся во 2 и 6 отделах). Один «берет» на себя 13 компьютеров, второй - 12 компьютеров.-20 - этот коммутатор Web Smart следующего поколения с поддержкой технологии D-Link Green. Данный коммутатор поддерживает расширенные функции управления и безопасности, обеспечивая высокую производительность и масштабирование сети. Функции управления включают SNMP, управление на основе Web-интерфейса, утилиту D-Link Network Assistant и Compact Command Lines. Коммутатор DGS-1210-20 поддерживает Auto Voice VLAN, обеспечивая максимальный приоритет для «голосового» трафика. Модель DGS-1210-20 оснащена пассивной системой охлаждения, которая обеспечивает бесшумную работу и позволяет продлить срок эксплуатации устройства. Данный коммутатор является управляемым, с 16 портами 10/100/1000Base-T и 4 портами 1000Base-X SFP, которые рассчитаны на сервер, директорский ПК и на компьютеры, которые стоят в бухгалтерии. Наличие свободных портов может позволить расширить сеть.

Выбор остановился на данной модели, так как она является идеальным соотношением цены и качества. Достоинства модели:

·        Экономия энергии

Используя технологию D-Link Green, коммутатор DGS-1210-20 способен экономить энергию без ущерба для производительности и функциональных возможностей устройств. Коммутатор определяет статус соединения на каждом порту и обеспечивает автоматический переход неактивных портов в спящий режим. Благодаря используемому чипсету данный коммутатор позволяет существенно сократить энергозатраты.

·        Простое управление и функции уровня 2

Поддерживается полный набор функций уровня 2, включая IGMP Snooping, Port Mirroring, Spanning Tree и Link Aggregation Control Protocol (LACP). Функция управления потоком IEEE 802.3x позволяет напрямую подключить серверы к коммутатору для быстрой и надежной передачи данных. Поддерживая скорость на каждом из портов до 2000 Мбит/с в режиме полного дуплекса, коммутатор обеспечивает высокую производительность, необходимую для подключения рабочих мест с минимальной потерей данных. Также поддерживается функция диагностики кабеля и функция Loopback Detection. Функция Loopback Detection используемая для определения петель и автоматического отключения порта, на котором обнаружена петля. Функция диагностики кабеля предназначена для определения качества витой пары, а также типа неисправности кабеля.

·        QoS, управление полосой пропускания

Коммутатор DGS-1210-/20 поддерживает Auto Surveillance VLAN (ASV) и Auto Voice VLAN. Функция автоматического определения подключенного оборудования VoIP позволяет помещать «голосовой» трафик в выделенную VLAN. Благодаря максимальному приоритету и индивидуальным VLAN, данная функция обеспечивает качественную и защищенную передачу VoIP-трафика. Кроме того, DSCP маркирует Etherne-пакеты с назначением сетевому трафику различных сервисов. В дополнение, функция управления полосой пропускания позволяет сетевым администраторам зарезервировать полосу пропускания для различных приложений, требующих высокой пропускной способности или обеспечить максимальный приоритет.

·        Сетевая безопасность

Функция D-Link Safeguard Engine защищает коммутаторы от вредоносного трафика, вызванного активностью вирусов. Аутентификация на основе порта 802.1X позволяет использовать внешний сервер RADIUS для авторизации пользователей. Помимо этого, функция списков управления доступом (ACL) увеличивает безопасность сети и помогает защитить сеть, отфильтровывая трафик, исходящий от несанкционированных MAC-адресов или IP-адресов. Коммутаторы также поддерживают функцию предотвращения атак ARP Spoofing, защищающую от атак в сети Etherne, которые могут вызвать изменение трафика или его задержку путем отправки ложных ARP-сообщений. Для предотвращения атак ARP Spoofing коммутатор использует функцию Packet Control ACLs для блокировки пакетов, содержащих ложные ARP-сообщения. Для повышения уровня безопасности используется функция DHCP Server Screening, запрещающая доступ неавторизованным DHCP-серверам.

Принимая во внимание вышесказанное, можно сделать вывод, что выбранный коммутатор объединяет в себе функции расширенного управления и безопасности, обеспечивающих лучшую производительность и масштабируемость. С учетом такого большого числа достоинств, данное оборудование окупит свою стоимость.

Компьютеры и комплектующие

1.   Системные блоки:

а) для директора (1шт.):

Системный блок DNS Prestige [0153693]

Цена(1шт): 22990 рублей. Цена с ПО: 26090 рублей.

Характеристики:

§ Программное обеспечение: Microsoft Windows 7 HomePremium 32- bit/64-bit Русская версия;

§  Тип процессора: AMDFXSeries;

§  Код процессора: FX 8120;

§  Количество ядер процессора: 8;

§  Частота процессора: 3100 МГц;

§  Размер оперативной памяти: 8192 Мб;

§  Объем жесткого диска: 1000 Гб;

§  Оптический привод: DVD±RW;

§  Тип графического контроллера: дискретный;

§  Чипсет графического контроллера: AMDRadeonHD 7850;

§  Размер видеопамяти: 2048 Мб;

§  Встроенное оборудование: устройство для чтения флеш-карт.

б) для системного администратора ( 1 шт.):

Системный блок HPH9-1400erD2J96EA

Цена(1шт): 31990 рублей. Цена с ПО: 54490 рублей.

Характеристики:

§ Программное обеспечение: Microsoft Windows Server Standard 2008 R2 64Bit Russianlpk DSP OEI DVD 1-4CPU 5 Clt (OEM);

§  Тип процессора: Core i 5-3470;

§  Код процессора: FX 4100;

§  Частота процессора: 3200 МГц;

§  Размер оперативной памяти: 6 Гб;

§  Объем жесткого диска: 2000 Гб;

§  Оптический привод: DVD±RW/DL;

§  Чипсет 1рафического контроллера: NVIDIAGeForceGTX 660;

§  Размер видеопамяти: 1500 Мб;

§  В комплекте: проводная мышь, проводная клавиатура. Будет использоваться в качестве сервера.

в) для остальных сотрудников (23шт):

Системный faoKDNSExtreme (0157768)

Цена(1шт): 17190 рублей. Цена с ПО: 20290 рублей. Характеристики:

§ Программное обеспечение: Microsoft Windows 7 HomePremium 32- bit/64-bit Русская версия;

§  Тип процессора: AMDFXSeries;

§  Код процессора: FX 4100;

§  Количество ядер процессора: 4;

§  Частота процессора: 3600 МГц;

§  Размер оперативной памяти: 4096 Мб;

§  Объем жесткого диска: 1000 Гб;

§  Оптический привод: DVD±RW;

§  Тип графического контроллера: дискретный;

§  Чипсет графического контроллера: NVTDIAGeForceGTX 650;

§  Размер видеопамяти: 1024 Мб;

§  Встроенное оборудование: устройство для чтения флеш-карт.

2.   Мониторы(25 шт.).

Монитор Acer 18.5" Packard Bell 193DXB

Цена( 1 шт.): 4690 рублей.

3.   Клавиатуры и мыши (24шт).

Клавиатура+мышь проводная Genius KM-110X black PS/2 USB

Цена (1шт.): 749 рублей.

4.   Сетевые фильтры (10шт.).

Сетевой фильтр Defender DFS 601

Цена(1шт): 330 рублей.

5.   Многофункциональные устройства (2шт).

МФУ Samsung SL-M2070FW (принтер, копир, сканер: А4, черно-белая печать)

Цена( 1 шт.): 6890 рублей.

Источники:

1.      http://citilink.ru;

2.      http://perm.terminal.ru;

3.      http://praic.ru;

4.      http://market.yandex.ru.

Кассовое оборудование

. Кассовые терминалы (35шт).

«1С-Рарус: Кассовый терминал» POS-Система, комплектация Универсал ЕНВД-В1

Цена(1шт): 50510 рублей.

В комплект входит:

§ Системный блок;

§  Монитор кассира 17"LCD;

§  Клавиатура LPOS-064-02;

§  Табло покупателя LPOS-II-VFD-2029D;

§  Денежный ящик;

§  Фискальный регистратор ЕНВД Штрих М-ФР-К;

§  Интерфейсы: 2xRS232, 1 xLPT, 4xUSB, 2xPS/2;

§  Предустановленный Microsoft Windows XP PRO Embeded;

§  1С-Розница8.системы - это аппаратно-программный комплекс, дающий возможность выполнять торговые операции, как обычный кассовый аппарат. Кроме регистрации продаж POS системы имеют возможность сохранять и другую информацию, для ее дальнейшего анализа. POS системы обладают интерфейсом для облегчения поиска необходимого товара и просмотра его свойств. Встроенная возможность печати фискальных чеков, вычисления сдачи, формирования любых отчётов.

. Сканеры штрих кодов(35шт).

Honeywell MS7120 «Orbit»

Цена(1шт): 12122 рублей.

Стационарный штрих сканер Metrologic MS7120 использует принцип голографического сканирования, который ранее использовался только в промышленных сканерах штрих кода. Прекрасный выбор для магазинов, торгующих как оптом, так и в розницу. Благодаря компактным размерам идеален для эксплуатации в ограниченном пространстве. Может эффективно использоваться как стационарный и как переносной сканер. Отличный выбор для комплексной автоматизации предприятия торговли или логистики. Четкое пятно сканирования в Metrologic MS 7120 orbit позволяет успешно считывать штрих коды с первого раза. Таким образом, повышается производительность. Можно изменить наклон головы сканера, при этом центр его тяжести не сместится. Также можно увеличивать или уменьшать дальность считывания. Специальное приспособление позволяет жестко фиксировать штрих сканер на прилавке простым поворотом на 90 градусов вокруг оси. Выдерживает падения с высоты 1.2 метра. Скорость считывания 1120скан/сек.

Операционная система

На всех компьютерах, кроме сервера, установлена операционная система MicrosoftWindows 7 HomePremium. Было решено оставить версию, которую установили производители. Так как компьютеры будут лишь обращаться к базе данных, а храниться

она будет на сервере.

На сервере установлена специальная операционная система2008 R2 63BitRUMian. Данная система создана на основе сервера WindowsServer 2008, отличающегося повышенной безопасностью, надежностью и производительностью. Расширяет возможности подключения локальных и удаленных ресурсов и управления ими. Это позволит организации снизить расходы и повысить эффективность работы благодаря усовершенствованию средств контроля и управления корпоративными ресурсами.

Программное обеспечение, связывающее кассы и ПК

В связи с тем, что в магазине должна быть единая база данных, специальная программа, способная справиться с большим потоком информации. Выбор остановился на кассовом оборудовании с установленной программой «1С: Розница 8».Данный программный продукт предназначен для автоматизации процессов различных торговых точек.

«1 С: Розница 8» автоматизирует регистрацию следующих операций:

• Приход товаров на склад;

• Торговля комплектами товаров;

• Возвраты товаров от покупателей;

• Инвентаризация товарных запасов;

• Оформление приходных и расходных кассовых ордеров;

• Оформление чеков продажи, и по окончании смены сводного отчета

по контрольно-кассовой машине;

• Перемещение денежных средств между кассами;

• Поддержка торгового оборудования.

Программа «1 С: Розница 8» рассчитана на работу в связке с управляющей системой, в качестве которой используется программа «1С: Предприятие 8. Управление торговлей», которая устанавливается на компьютеры. Цена(1шт): 17400 рублей.

«1С:Управление торговлей» - это современный инструмент для повышения эффективности бизнеса торгового предприятия. Позволяет в комплексе автоматизировать задачи оперативного и управленческого учета, анализа и планирования торговых операций, обеспечивая тем самым эффективное управление современным торговым предприятием.

В программе могут регистрироваться как уже совершенные, так и еще только планируемые хозяйственные операции. «1С:Управление торговлей 8» автоматизирует оформление практически всех первичных документов торгового и складского учета, а также документов движения денежных средств.

«1С:Управление торговлей 8» рассчитана на любые виды торговых операций. Реализованы функции учета - от ведения справочников и ввода первичных документов до получения различных аналитических отчетов.

Решение позволяет вести управленческий учет по торговому предприятию в целом. Для предприятия холдинговой структуры документы могут оформляться от имени нескольких организаций, входящих в холдинг.

Функционал решения может быть гибко адаптирован путем включения/отключения различных функциональных опций. Например, таким образом, программу можно значительно упростить для небольшой организации, отключив множество возможностей необходимых только крупным компаниям (отключенный функционал скрывается из интерфейса и не мешает работе пользователей). Далее будет приведено описание функционала решения с включением всех опций.

«1С:Управление торговлей 8» обеспечивает автоматический подбор данных, необходимых для ведения бухгалтерского учета, и передачу этих данных в «1С:Бухгалтерию 8».

Стоимость пассивного сетевого оборудования

1.   Кабель «Витая пара». С учетом размеров комнат, высоты и толщины стен, было высчитано следующее количество кабеля:

Расчет потребности и стоимости кабеля «Витая пара»

Таблица 1

Для создания проектируемой вычислительной сети необходимо кабеля «витая пара» 2 242,7 метра, стоимостью - 33 640,5 рублей.

2.   Расчет иного пассивного оборудования представлен в таблице 2. При проектировании сети продовольственного магазина принято в расчет количество коннекторов равного количеству компьютеров, т.е. 25 шт., количество внутренних монтажных розеток принято по количеству компьютеров, т.е. 25шт. С учетом размеров помещения магазина, было высчитано следующее количество короба: связь между компьютерами - 214,5 м., связи между кассами и компьютерами (до подвесного потолка и после, с учетом разницы в потолках - в торговом зале 6 м., в кабинетах 4 м.) - 80,5 м. Количество переходников USB/RJ-45 рассчитано по количеству касс с учетом 2 шт. на кассу (со стороны кассы и компьютера), т.е. (35*2) 70 шт.

Расчет стоимости иного пассивного оборудования

Таблица 2

Таким образом, на пассивное оборудование будет потрачено - 133 180,25 рублей.

Расчет стоимости активного сетевого оборудования, кассового оборудования, программного обеспечения представлен в таблице 3.

В расчетную стоимость активного сетевого оборудования принята стоимость системных блоков с учетом ПО для всех пользователей, стоимость клавиатур+ мышь принята по количеству компьютеров за исключением системного администратора (в комплект системный блок заложена стоимость клавиатуры +мышь). Количество сетевых фильтров взято из расчета 1 сетевой фильтр на комнату, количество коммутаторов 2 - в кабинетах заведующих отделами 2 и 6.

С целью обеспечения безопасности предполагается использование продуктов комплекта Dr.Web «Малый бизнес» позволяет обеспечить выполнение требований Федерального закона «О персональных данных» №152-ФЗ от 27.07.2006, предъявляемых к системам защиты от несанкционированного доступа и системам централизованной защиты каналов передачи данных.

Расчет стоимости активного сетевого оборудования, кассового оборудования, программного обеспечения

Таблица 3

Общая стоимость проекта оценивается в 3 499 646,25 рублей.

Информационная безопасность

Информационная безопасность является одной из проблем, с которой столкнулось современное общество в процессе массового использования автоматизированных средств ее обработки.

Информационная безопасность - это защищенность информации и поддерживающей ее инфраструктуры от случайных или преднамеренных воздействий естественного или искусственного характера, которые могут нанести ущерб владельцам или пользователям информации.

При проектировании вычислительной сети продовольственного магазина, использовался кабель витая пара, а не Wi-fi технологии. К кабельной сети подключиться намного сложнее, чем к сети, построенной на беспроводном соединении.

Так же, на компьютерах установлены антивирусы, блокирующие подключения извне. Для усиления безопасности сети на компьютеры установлено следующее антивирусное программное обеспечение:

Антивирус Dr.Web Малый бизнес, который сертифицирован ФСТЭК России на соответствие:

ТУ и НДВ 4 на применение в составе подсистемы антивирусной защиты в информационных системах персональных данных (ИСПДн) класса К1;

требованиям (по уровню контроля не ниже 4) руководящего документа Гостехкомиссии России «Защита от несанкционированного доступа к информации. Часть 1. Программное обеспечение средств защиты информации. Классификация по 2 уровню контроля отсутствия недекларированных возможностей» и требованиям технических условий.

В связи с этим только продукты Dr.Web Enterprise Security Suite могут применяться в сетях, соответствующих максимально возможному уровню защищенности, включая системы защиты персональных данных класса К1.

Продукты комплекта, сертифицированные ФСТЭК России на отсутствие недекларированных возможностей:

Центр управления Dr.Web Enterprise Security Suite v.6.Web Desktop Security Suite. Комплексная защита, v.6 - защита 5 рабочих станций Windows, Linux (32- и 64-битные системы), предполагается установить на компьютеры директора, бухгалтерии и - в кабинетах заведующих отделами 2 и 6.

Dr.Web Server Security Suite, v.6 - защита 1 сервера Windows, Unix (32- и 64-битные системы).

Антивирус Dr.Web Security Space - комплексная защита для Windows, антивирус для Mac OS X и Linux.

Ключевые функции

·              Комплексное решение проблемы защиты ПК под управлением Windows.

·              Защита в режиме онлайн.

·              Возможность установки и работы на уже инфицированном компьютере и исключительная вирусоустойчивость.

·              Эффективное детектирование и очистка системы от всех видов угроз.

·              Высокая скорость сканирования благодаря использованию возможностей многопроцессорных систем.

·              защита от наиболее актуальных вредоносных программ, разработанных с расчетом на необнаружение традиционными сигнатурными и эвристическими механизмами.

·              Защита данных от повреждения.

·              Комплексный анализатор упакованных угроз.

·              Полная проверка архивов любого уровня вложенности.

·              Лучшее детектирование и нейтрализация сложных вирусов.

·              Фильтрация спама и всех видов нежелательных сообщений без необходимости обучения антиспама.

·              Полная проверка «на лету» любого трафика по всем портам.

·              Безопасный интернет-серфинг в поисковых системах Google, Yandex, Yahoo!, Bing, Rambler благодаря активации в поисковиках функционала «Безопасный поиск» - небезопасный контент отсеивается самими поисковиками!

·              Безопасное общение - фильтрация трафика в мгновенных сообщениях.

·              Блокировка возможности несанкционированного использования съемных устройств и компьютера.

·              Облачный сервис Dr.Web Cloud - проверка URL на серверах компании «Доктор Веб».

·              Защита от несанкционированного доступа извне, предотвращение утечек важных данных, блокировка подозрительных соединений на уровне пакетов и приложений.

·              Удаленное управление Dr.Web на других компьютерах в пределах одной локальной сети без установки Центра управления Dr.Web.

Помимо этого, защита сети предусмотрена в операционной системе сервера.

Большая доля защищенности сети приходится на коммутатор. Для этого в нем предусмотрены следующие технологии: функцию Packet Control ACLs для блокировки пакетов, содержащих ложные ARP-сообщения. Для повышения уровня безопасности используется функция DHCP Server Screening, запрещающая доступ неавторизованным DHCP-серверам.

локальный сеть безопасность программный

Заключение

Основное назначение любой компьютерной сети - предоставление информационных и вычислительных ресурсов подключенным к ней пользователям. Компьютерная сеть - это совокупность ПК и других устройств (концентраторов, принтеров, модемов и т. д.), объединяемых вместе с помощью сетевых кабелей. Устройства сети могут взаимодействовать друг с другом с целью совместного использования информации и ресурсов.

В настоящее время использование компьютерных сетей крайне необходимо. А как следствие необходимы и люди, способные спроектировать и произвести монтаж этой сети. Именно это делает опыт, приобретённый в ходе этой работы таким важным.

Компьютерные сети на качественно новом уровне позволяют обеспечить основные характеристики:

-    максимальную функциональность, т.е. пригодность для самых разных видов операций;

-       интегрированность, заключающуюся в сосредоточении всей информации в едином центре;

-       оперативность информации и управления, определяемые возможностью круглосуточной работы в реальном масштабе времени;

-       функциональную гибкость, т.е. возможность быстрого изменения параметров системы;

-       развитую инфраструктуру, т.е. оперативный сбор, обработку и представление в единый центр всей информации со всех подразделений;

-       минимизированные риски посредством комплексного обеспечения безопасности информации, которая подвергается воздействию случайных и преднамеренных угроз.

В ходе работы нами было полностью выполнено техническое задание.

Список литературы

1.          Учебник для вузов под редакцией В. Олифер, Н. Олифер «Высокоуровневые системы, сети и телекоммуникации» 4-е издание, Санк-Петербург 2011 год;

2.      Учебник для вузов под редакцией Бройдо В.Л., Ильина О.П. «Высокоуровневые системы, сети и телекоммуникации» 4 издание, Спб 2011 год;

.        Пятибратов Л.П. Вычислительные машины, сети и телекоммуникационные системы» Москва 2009 год;

.        Защита вашего компьютера, С. Яремчук;
