Эволюция и архитектуры ЭВМ

МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РОССИЙСКОЙ ФЕДЕРАЦИИ

Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования

«Забайкальский государственный университет»

(ФГБОУ ВПО «ЗабГУ»)

Энергетический факультет

Кафедра информатики, вычислительной техники и прикладной математики

Курсовая работа

На тему «Эволюция и архитектуры ЭВМ»

по направлению 230100.62 «Информатика и вычислительная техника»

Выполнил студент группы ИВТ-12-2

Яценко Андрей Владимирович

Руководитель работы

Доцент Долгов Сергей Владимирович

Чита 2012г.

РЕФЕРАТ

В этой работе рассматривается архитектура и эволюция электронно-вычислительных машин. Разбирается история создания первых машин, их развитие, структура.

Введение

Примерно каждые 3...5 лет быстродействие и память компьютеров удваиваются, а габариты уменьшаются вдвое. За неполных 50 лет быстродействие и память увеличились в миллион раз. Если первый компьютер требовал для размещения комнату не менее 100 кв. метров, то нынешние модели персональных компьютеров можно разместить буквально в чемодане, а портативные - в портфеле или сумке. На подходе 5-е поколение компьютеров, основанное на совершенно другом (световом) принципе работы, обещающее резкий скачок в быстродействии. Над этим усиленно работают во всех развитых странах мира, включая США, Японию, Западную Европу и Россию. Более того, с 50-х годов бурными темпами стали развиваться область науки, называемая "искусственный интеллект", и отрасль инженерии, называемая "робототехника". Роботы, руководимые компьютерами, могут, в определенной степени, распознавать зрительные образы, узнавать речь, корректировать свои движения, выполнять сложные работы. Создано огромное число самых разных программ, включая игры. Программы порой столь совершенны, что в решении поставленных задач средний человек не может с ними тягаться. Например, есть программы, ищущие и доказывающие новые теоремы математической логики, а современные шахматные программы может не обыграть даже хороший гроссмейстер. Искусственный интеллект и робототехника базируются на компьютерах и развиваются почти так же стремительно, как и компьютеры, ибо зависят от быстродействия и памяти последних. Быстро развивается и производство промышленных роботов.

Если прогресс электроники будет продолжаться такими, же темпами (а никаких оснований к снижению их не предвидится), то в ближайшие 50...100 лет, максимум к концу следующего 21-го столетия, электронные компьютеры по своим возможностям сравняются с человеческим мозгом.

Путь, который потребовал у биологического человечества десятки миллионов лет, они пройдут за полтора - два столетия.

Компьютерная индустрия будущего будет стремиться к созданию микроскопических машин с использованием новых технологий, в основном квантовых и оптических, и через четверть века вычислительные машины уменьшатся по сравнению с существующими примерно в 100 тыс. раз. Все это приведет к появлению "устройств, размером с клетку крови, которые можно будет вводить в наше тело, чтобы поддерживать его здоровым, и в наш мозг, чтобы расширять наши интеллектуальные возможности". Футуролог полагает, что такие устройства смогут "создавать виртуальную реальность, обеспечивающую полный эффект присутствия, изнутри нервной системы".

1. Эволюция ЭВМ

.1 Предпосылки ЭВМ. Механические компьютеры

Желание облегчить процесс вычисления был издавна. Счет на пальцах, палочках, камешках ,узелках, счеты, все это было придумано издавна, тем самым положив начало вычислительной технике. Так как такой счет послужил не только людям в повседневной жизни, ведь перед человеком ставились все более сложные задачи, которые требовали все более сложных и длительных вычислений, но и для развития математики. Благодаря счету на пальцах появилась десятичная система счисления. Также у древних римлян было введено пальцевое изображение чисел, различные загибы означали единицы, десятки, сотни и тысячи. До нас она дошла только в виде "римских цифр".В V-VI в.в. до нашей эры пользовались доской для вычислений, которую называли «абак», вычисления на ней производились путем перемещения камешков, костей по углублениям в дощечках из камня, бронзы, слоновой кости, количество пересчитываемых предметов соответствовало числу передвинутых костяшек. В древней Руси пользовались похожим устройством, называемым «русский шот», которое в XVII веке преобразовалось уже в привычные русские счеты.век принес много нового в сферу науки. В этом веке были заложены научные основы физики, механики, химии , астрономии, математики переменных величин, созданы первые счетные машины.

В 1623 году профессор математики Тюбингенского университета Вильгельм Шиккард предложил первую из ныне известных счетных машин, так называемые «считающие часы». Эта машина состояла из 3 частей:

-разрядных десятичных суммирующего и множительного устройств, а также механизма для записи промежуточных результатов. Все взаимосвязи устройств машины между собой осуществлялись, как и во всех последующих механических арифмометрах, с помощью зубчатых передач, а для перехода в следующий десятичный разряд использовалось косозубое колесо с одним пальцем. Машина Шиккарда не получила широкого распространения, однако использовалось астрономом Иоганном Кеплером ,но тем не менее многие годы считалось, что первый арифмометр создал французский математик Блез Паскаль в 1642 году .Его счетная машина могла выполнять только операции сложения и вычитания. Она представляла собой механическую конструкцию с шестеренками и ручным приводом. В честь Блеза Паскаля назван один из языков программирования. Через 30 лет немецкий математик Готфрид Вильгельм Лейбниц построил другую механическую машину, которая помимо сложения и вычитания могла выполнять операции умножения и деления . В сущности, Лейбниц три века назад создал подобие карманного калькулятора с четырьмя функциями.

В XVII в. было изобретено и построено несколько счетных устройств, которые не получили широкого распространения из-за ряда недостатков, главным из которых была медлительность процесса. В 1812 г.английский математик и экономист Чарльз Бэббидж взялся за создание машины, которая должна была не просто выполнять арифметические действия, а проводить операции по специальной программе, задающей различные функции. Данная машина предполагалась, как чисто механическое устройство с паровым приводом и состояла из»склада» - хранилища для чисел, «фабрики» - устройства для производства арифметических действий с числами, и устройства, управляющего операциями машины в нужной последовательности, так же проектировались устройства для ввода и вывода чисел. К сожалению, Бэббидж умер, сделав лишь некоторые узлы своей машины.

В 1842 году в Женеве была опубликована небольшая рукопись итальянского военного инженера Л.Ф. Менабреа «Очерк об аналитической машине, изобретённой Чарльзом Бэббиджем», переведённая в последствии ученицей и помощницей Бэббиджа дочерью Дж. Г. Байрона - леди Адой Лавлейс. При содействии Бэббиджа Ада Лавлейс составляла первые программы для решения систем двух линейных уравнений и для вычисления чисел Бернулли. Леди Лавлейс стала первой в мире женщиной-программистом.

В 1878 г.русский ученый П. Чебышев смог предложить счетную машину, выполняющую сложение и вычитание многозначных чисел, однако наибольшую популярность получил тогда довольно удачный арифмометр, изобретенный петербургским инженером Однером в 1874г., позволяющий достаточно быстро производить все четыре арифметических действия.В 30-е годы XX столетия в нашей стране был разработан более совершенный арифмометр - «Феликс». Эти счётные устройства использовались несколько десятилетий, став основным техническим средством облегчения человеческого труда.

В 1890г.американский изобретатель Г.Холлерит впервые построил ручной перфоратор для нанесения цифровых данных на перфокарты и ввел механическую сортировку для раскладки этих перфокарт в зависимости от места пробивания. Им была построена машина - табулятор, которая прощупывала отверстия в перфокартах, воспринимала их как соответствующие числа и подсчитывала их. Данные табуляторы использовались при переписи населения в США, Австрии, Канаде, Норвегии, а так же в России. Компания Холлерита в итоге стала ядром IBM, к 1950 году технология IBM стал вездесущей в промышленности и правительстве. Девизом послевоенной поры стало предупреждение, напечатанное на большинстве карт «не сворачивать, не скручивать и не рвать». Во многих компьютерных решениях перфокарты использовались вплоть до конца 1970-х годов.

Конец 1930-х годов Джордж Стибитс продемонстрировал автоматическую счетную машину в Дартмутском колледже на конференции, на которой присутствовал ничем не примечательный на тот момент профессор физики из университета Пенсильвании Джон Моушли, ставший позднее очень известным в области компьютерных разработок.

В 1942 году профессор электротехнической школы Мура Пенсильванского университета Д. Маучли представил проект «Использование быстродействующих электронных устройств для вычислений», положивший начало созданию первой электронной вычислительной машины ENIAC. Около года проект пролежал без движения, пока им не заинтересовалась Баллистическая исследовательская лаборатория армии США. В 1943 году под руководством Д. Маучли и Д. Эккерта были начаты работы по созданию ENIAC, демонстрация состоялась 15 февраля 1946 года. Новая машина имела «впечатляющие» параметры: 18000 электронных ламп, площадь 90 × 15 м2, весила 30 т и потребляла 150 кВт. ENIAC работала с тактовой частотой 100 кГц и выполняла сложение за 0,2 мс, а умножение - за 2,8 мс, что было на три порядка быстрее, чем это могли делать релейные машины. По своей структуре ЭВМ ENIAC напоминала механические вычислительные машины.

Долгое время считалось, что ENIAC единственный электронный компьютер, но в 1975 году Великобритания сообщила о том, что уже с декабря 1945 года в государственном институте Блетчли-Парк работал первый программируемый ЭВМ «Колосс», но для правильной оценки компьютера Англия не предоставила много данных.

С точки зрения архитектуры ЭВМ с хранимой в памяти программой революционными были идеи американского математика, Члена Национальной АН США и американской академии искусств и наук Джона фон Неймана (1903-1957). Эти идеи были изложены в статье «Предварительное рассмотрение логической конструкции электронного вычислительного устройства», написанная вместе с А. Берксом и Г. Голдстайном и опубликованная в 1946 году.

Вот как представлял фон Нейман свою ЭВМ:

Машина должна состоять из основных органов: орган арифметики, памяти, управления и связи с оператором, чтобы машина не зависела от оператора.

Она должна запоминать не только цифровую информацию, но и команды, управляющие программой, которая должна проводить операции над числами.

ЭВМ должна различать числовой код команды от числового кода числа.

У машины должен быть управляющий орган для выполнения команд, хранящихся в памяти.

В ней также должен быть арифметический орган для выполнения арифметических действий. И, наконец, в её состав должен входить орган ввода-вывода.

В 1945 г. Англия приступила к созданию первой машины с неймовским типом памяти. Работа была возглавлена Т. Килбрном из Манчестерского университета и Ф. Вильямсем из Кембриджского. Уже 21 июня 1948 года Т. Килбрн и Ф. Вильямс просчитали первую программу на ЭВМ «Марк-1» (одинаковое название с машиной Айкена).

Важнейшую и решающую роль в создании и эволюции ЭВМ сыграла сравнительно молодая наука кибернетика, - наука об общих закономерностях процессов управления в системах любой природы. Формирование кибернетики началось после второй мировой войны.

Начало кибернетики положил американский ученый, профессор Массачусетского технологического института Норберт Винер. В 1948 году он издал книгу "Кибернетика, или управление и связь в животном и машине". В книге он предложил мощный аппарат для решения сложных задач управления основанный на методах прикладной математики.

Целью изучения кибернетики является создание принципов, методов и технических средств для наиболее эффективных в том или ином смысле результатов управления в таких системах.

Основные особенности кибернетики как самостоятельной научной области состоят в следующем:

. Кибернетика способствовала тому, что классическое представление о мире состоящем из материи и энергии, уступило место представлению о мире, состоящем из трех составляющих: материи, энергии и информации, ибо без информации немыслимы организационные системы.

. Кибернетика рассматривает управляемые системы не в статике, а в динамике, то есть в их движении, развитии и при этом - в тесной связи с другими (внешними) системами. Это позволяет вскрывать закономерности и устанавливать факты, которые иначе оказались бы не выявленными.

. Как бы детально и строго ни старались изучать поведение сложной системы, никогд нельзя учесть полное множество всех факторов, прямо или косвенно влияющих на ее поведение. Поэтому всегда следует вводить различные ограничения, считаться с неизбежностью наличия некоторых случайных факторов, являющихся результатом действия этих неучтенных процессов, явлений и связей.

. В кибернетике часто применяется метод исследования систем с использованием ящика. Под "черных ящиком" понимается такая система, в которой исследователю доступна лишь входная и выходная информация этой системы, а внутреннее устройство неизвестно. Оказывается, что ряд важных выводов о поведение системы можно сделать, наблюдая лишь реакции выходной информации при изменении входной информации. Благодаря этому методу сделано множество крупнейших изобретений и открытий. Самый простой пример «черного ящика» - телевизор, им пользуются все люди, но большинство не имеют представления о его устройстве, нажав кнопку включения телевизора (выходная информация), они ожидают выходной информации, т.е. изображения и звука.

. Самым важным метод кибернетики является метод моделирования. Сущность метода, в замене интересующего нас объекта или процесса его моделью.

Модель - это другой объект, процесс или формализованное описание, более удобное для рассмотрения, исследования, управления, интересующие нас характеристики которого подобны характеристикам реального объекта.

После такой замены исследуется не первичный объект, а его модель. Результаты этих исследований распространяются на первичный объект.

В электронных цифровых вычислительных машинах при решении задач как раз и создается их абстрактная математическая модель. Математическая модель решения задачи на ЭВМ описывается программой ее решения. Модель решения задачи в ЭВМ (программа) должна составляться так, чтобы обеспечить:

Правильность решения - соответствовать сущности решаемой задачи, не искажать ее содержания.

Своевременность решения- решение не должно формироваться тогда, когда надобность в нем отпала.

Результативность решения - должно вырабатываться конкретное конструктивное решение, а не указываться возможность решения вообще.

Реалистичность решения - решение должно иметь возможность быть реализованным при заданных ограничениях (точность, время решения, затраты на его реализацию).

Определенность - должна вырабатываться вполне определенная результатная информация.

Экономичность в отношении точности - нет смысла искать абсолютно точное сложное решение, если эта точность не будет востребована, вполне достаточно получать решение достоверное, то есть с необходимой точностью.

1.2 Первое поколение ЭМВ

Первая электронная вычислительная машина на основе электронных вакуумных ламп с нитью накаливания была создана по заказу артиллеристов в Пенсильванском университете в 1946 году и получила название ENIAC (Electronic Numeral Integrator and Computer).

Но также считается, что первой вычислительной машиной является машина созданая в 1943 году Collosus, под руководством Макса Ньюмена при участие Алана Тьюринга, и специализированный электронный калькулятор профессора Джорджа Атанасова ABC(Atanasoff Berry Computer).

Логические схемы создавались на дискретных радиодеталях и электронных вакуумных лампах с нитью накала. В оперативных запоминающих устройствах использовались магнитные барабаны, акустические ультразвуковые ртутные и электромагнитные линии задержки, электронно-лучевые трубки (ЭЛТ). В качестве внешних запоминающих устройств применялись накопители на магнитных лентах, перфокартах, перфолентах и штекерные. коммутаторы.

Программирование работы ЭВМ этого поколения выполнялось в двоичной системе счисления на машинном языке, то есть программы были жестко ориентированы на конкретную модель машины и "умирали" вместе с этими моделями.

В середине 1950-х годов появились машинно-ориентированные языки типа языков символического кодирования (ЯСК), позволявшие вместо двоичной записи команд и адресов использовать их сокращенную словесную (буквенную) запись и десятичные числа. В 1956 году был создан первый язык программирования высокого уровня для математических задач - язык Фортран, а в 1958 году - универсальный язык программирования Алгол.

ЭВМ, начиная от UNIVAC и заканчивая БЭСМ-2 и первыми моделями ЭВМ "Минск" и "Урал", относятся к первому поколению вычислительных машин.

Разработка первой серии электронной машины UNIAC (Universal Automatic Computer) начата примерно в 1947 году. Д. П. Эккертом и Д. Мочли, основавшими фирму Eckert-Mauchly. Первый образец UNIAC-1 был построен для Бюро переписи США в 1951 г. UNIAC был создан на базе ЭВМ ENIAC и EDVIAC. Работала с тактовой частотой 2,25 МГц и содержала около 5000 электронных ламп. Емкость памяти - 1000 12-разрядных десятичных чисел.

Следующим шагом было увеличение быстродействие памяти, для чего учёные стали исследовать свойства ферритовых колец. Впервые память на магнитных сердечниках была применена в машине «Whirlwind-1». Она представляла собой два куба с 32 × 32 × 17 сердечниками, обеспечивающих хранение 2048 слов для 16-разрядных двоичных чисел.

В разработку электронных компьютеров включилась и фирма IBM, которая в 1952 году выпустила первый промышленный компьютер IBM-701. Машина содержала 4000 электронных ламп и 12 000 германиевых диодов. В 1956 году IBM выпустила новый серийный компьютер - IBM-704, отличавшийся высокой скоростью работы.

После ЭВМ IBM-704 была выпущена машина IBM-709, в архитектурном плане приблизившаяся к машинам второго и третьего поколения.

В 1956 году IBM разработала плавающие магнитные головки на воздушной подушке, изобретение которых позволило создать новый тип памяти - дисковые запоминающие устройства (ЗУ). Впервые ЗУ на дисках появились в машине IBM-305 и RAMAC-650, которая имела пакет из 50 металлических дисков с магнитным покрытием, вращающиеся со скоростью 1 200 об/мин. На поверхности диска размещалось 100 дорожек для записи данных 10 000 знаков каждая.

Вслед за первым серийным компьютером UNIAC-1 фирма REMINGTON-RAND в 1952 году выпустила ЭВМ UNIAC-1103, которая работала в 50 раз быстрее.

В октябре 1952 году группа сотрудников фирмы REMINGTON-RAND предложила алгебраическую форму записи алгоритмов; на основе этого офицер военно-морских сил США и руководитель группы программистов, капитан Грейс Хопперт разработала первую программу-компилятор A-0.

Фирма IBM также сделала первые шаги в области автоматизации программирования, создав в 1953 году для машины IBM-701 «Систему быстрого кодирования». В 1957 году группа Д. Бэкуса завершила работу над ставшим впоследствии популярным языком программирования высокого уровня ФОРТРАНОМ. Он способствовал расширению сферы деятельности компьютеров.

В СССР в 1948 году проблемы развития вычислительной техники становятся общегосударственной задачей.

В 1950 году в Институте точной механики и вычислительной техники (ИТМ и ВТ АН СССР) организован отдел цифровой ЭВМ для разработки и создания большой ЭВМ. Эту работу возглавил С. А. Лебедев (1902-1974). В 1951 году здесь была спроектирована машина БЭСМ, а в 1952 году началась её эксплуатация.

В проекте вначале предлагалось использовать трубки Вильямса, но до 1955 г. в качестве элемента памяти использовали ртутные линии. БЭСМ могла совершать 8 000 оп/с. Серийно она стала выпускаться с 1956 года под названием БЭСМ-2.

1.3 Второе поколение ЭВМ

Логические схемы строились на дискретных полупроводниковых и магнитных элементах (диоды, биполярные транзисторы, тороидальные ферритовые микротрансформаторы). В качестве конструктивно-технологической основы использовались схемы с печатным монтажом (платы из фольгированного гетинакса). Широко стал использоваться блочный принцип конструирования машин, который позволяет подключать к основным устройствам большое число разнообразных внешних устройств, что обеспечивает большую гибкость использования компьютеров. Тактовые частоты работы электронных схем повысились до сотен килогерц. Стали применяться внешние накопители на жестких магнитных дисках и на флоппи-дисках - промежуточный уровень памяти между накопителями на магнитных лентах и оперативной памятью.

В 1964 году появился первый монитор для компьютеров - IBM 2250. Это был монохромный дисплей с экраном 12 х 12 дюймов и разрешением 1024 х 1024 пикселов. Он имел частоту кадровой развертки 40 Гц. Создаваемые на базе компьютеров системы управления потребовали от ЭВМ более высокой производительности, а главное - надежности. В компьютерах стали широко использоваться коды с обнаружением и исправлением ошибок, встроенные схемы контроля. В машинах второго поколения были впервые реализованы режимы пакетной обработки и телеобработки информации. Первой ЭВМ, в которой частично использовались полупроводниковые приборы вместо электронных ламп, была машина SEAC (Standarts Eastern Automatic Computer), созданная в 1951 году. В начале 60-х годов полупроводниковые машины стали производиться и в СССР.

1.4 Третье поколение ЭВМ

В 1958 году Роберт Нойс изобрел малую кремниевую интегральную схему, в которой на небольшой площади можно было размещать десятки транзисторов. Эти схемы позже стали называться схемами с малой степенью интеграции (Small Scale Integrated circuits - SSI). А уже в конце 60-х годов интегральные схемы стали применяться в компьютерах. Логические схемы ЭВМ 3-го поколения уже полностью строились на малых интегральных схемах. Тактовые частоты работы электронных схем повысились до единиц мегагерц. Снизились напряжения питания (единицы вольт) и потребляемая машиной мощность. Существенно повысились надежность и быстродействие ЭВМ. В оперативных запоминающих устройствах использовались миниатюрнее ферритовые сердечники, ферритовые пластины и магнитные пленки с прямоугольной петлей гистерезиса.

В качестве внешних запоминающих устройств широко стали использоваться дисковые накопители. Появились еще два уровня запоминающих устройств: сверхоперативные запоминающие устройства на триггерных регистрах, имеющие огромное быстродействие, но небольшую емкость (десятки чисел), и быстродействующая кэш-память. Начиная с момента широкого использования интегральных схем в компьютерах, технологический прогресс в вычислительных машинах можно наблюдать, используя широко известный закон Мура. Один из основателей компании Intel Гордон Мур в 1965 году открыл закон, согласно которому количество транзисторов в одной микросхеме удваивается через каждые 1,5 года. Ввиду существенного усложнения как аппаратной, так и логической структуры ЭВМ 3-го поколения часто стали называть системами. Так, первыми ЭВМ этого поколения стали модели систем IBM (ряд моделей IBM 360) и PDP (PDP 1). В Советском Союзе в содружестве со странами Совета Экономической Взаимопомощи (Польша, Венгрия, Болгария, ГДР и др1.) стали выпускаться модели единой системы (ЕС) и системы малых (СМ) ЭВМ. В вычислительных машинах третьего поколения значительное внимание уделяется уменьшению трудоемкости программ-ирования, эффективности исполнения программ в машинах и улучшению общения оператора с машиной. Это обеспечивается мощными операционными системами, развитой системой автоматизации программирования, эффективными системами прерывания программ, режимами работы с разделением машинного времени, режимами работы в реальном времени, мультипрограммными режимами работы и новыми интерактивными режимами общения. Появилось и эффективное видеотерминальное устройство общения оператора с машиной - видеомонитор, или дисплей. Большое внимание уделено повышению надежности и достоверности функционирования ЭВМ и облегчению их технического обслуживания. Достоверность и надежность обеспечиваются повсеместным использованием кодов с автоматическим обнаружением и исправлением ошибок (корректирующие коды Хеммин-га и циклические коды). Модульная организация вычислительных машин и модульное построение их операционных систем создали широкие возможности для изменения конфигурации вычислительных систем. В связи с этим возникло новое понятие "архитектура" вычислительной системы, определяющее логическую организацию этой системы с точки зрения пользователя и программиста.

В середине 50-ых гг. XX века, когда ламповые компьютеры достигли «насыщения», ряд фирм объявил о работах по созданию транзисторных ЭВМ. Первоначально это вызвало скептицизм из-за того, что производство полупроводников будет сложным и дорогостоящим. Однако этого не случилось - постоянно совершенствовались методы производства транзисторов. В 1955 году в США было объявлено о создании цифрового компьютера TRADIC, построенного на 800 транзисторах и 11 000 германиевых диодах. В этом же году фирма объявила о создании полностью транзисторной ЭВМ. Первая такая машина «Philco-2000» была сделана в ноябре 1958 года, она содержала 56 тыс. транзисторов, 1 200 диодов, но всё же в её составе было 450 электронных ламп. «Philco-2000» выполняла сложение за 1,7 мкс, умножение - за 40,3 мкс.

В Англии транзисторная ЭВМ «Elliot-803» была выпущена в 1958 году, в ФРГ - «Simens-2002» и в Японии H-1 - в 1958 году, во Франции и Италии - в 1960 году. В СССР группа разработчиков во главе с Е. Л. Брусиловским в 1960 году в НИИ математических машин в Ереване завершила разработку полупроводниковой ЭВМ «Раздан-2», её серийный выпуск начат в 1961 году. В это же время появились компьютеры и не на полупроводниках. Так, в Японии была выпущена ЭВМ «Senac-1» на параметронах, в СССР - «Сетунь», а во Франции - CAB-500 на магнитных элементах. «Сетунь», разработанная в МГУ под руководством Н. П. Брусенцова, стала единственной серийной ЭВМ, работавшая в троичной системе счисления.

Значительным событием в конструировании машин второго поколения стали ЭВМ «Atlas» (выпущена в Англии в 1961 году), в которой были применены концепции виртуальной (кажущейся) памяти, «Stretch» и CDC-6600 (США) и БЭСМ-6 (СССР).

В 1960 году фирма IBM разработала мощную вычислительную систему «Stretch» (IBM-7030), разработчики которой добились 100-кратного увеличения быстродействия: в её состав входило 169 тыс. дрейфовых транзисторов с тактовой частотой переключения в 100 МГц.

Большой вклад в развитие компьютеров второго поколения внесла фирма Control Data, разработавшая в 1960 году ЭВМ CDC-6600 (первый образец был установлен в Лос-Анжелесе в 1964 г.).

В архитектуре CDC-6600 было использовано новое решение - многопроцессорная обработка: многочисленные арифметико-логические устройства с десятью периферийными процессорами, что обеспечивало машине производительность более чем 3 млн. оп/с.

В СССР после выпуска первой серийной ЭВМ второго поколения «Раздан-2» было разработано ещё около 30 моделей по такой же технологии. Минским заводом вычислительной техники им. Серго Орджоникидзе в 1963 году была выпущена первая транзисторная ЭВМ «Минск-2», а затем её модификации: «Минск-22», «Минск-22М», «Минск-23» и в 1968 году - «Минск-32», которые долгое время играли главную роль в автоматизации различных отраслей народного хозяйства.

В Институте кибернетики АН УССР под руководством В. М. Глушкова в 60-е гг. ХХ века разработан ряд различных малых машин: «Проминь» (1962 г.), «Мир», «Мир-1» (1965 г.) и «Мир-2» (1969 г.) - впоследствии применяемых в вузах и научно-исследовательских организациях.

В 1964 году в Ереване также были созданы малые ЭВМ серии «Наири», отличающихся от ЭВМ «Мир» некоторыми структурными особенностями.

В том же году в Пензе была разработана и пущена в производство серия машин «Урал» (главный конструктор Б. И. Рамеев), позже в 1965 и 1967 гг. появились модификации - «Урал-11» и «Урал-16». ЭВМ серии «Урал» имели унифицированную систему связи с периферийными устройствами.

Машина МЭСМ-6 состояла из 60 тыс. транзисторов и 200 тыс. полупроводниковых диодов, имела высокую надёжность и высокое быстродействие - 1 млн. оп/с.

При появлении ЭВМ второго поколения разработчики занялись разработкой и создание языков программирования, обеспечивающих удобный набор программ.

Одним из первых языков программирования был АЛГОЛ (создан группой ученых американской Ассоциацией по вычислительной техники).

1.5 Четвертое поколение ЭВМ

Это поколение ЭВМ связано с развитием микропроцессорной техники. В 1971 году компания Intel выпустила микросхему Intel-4004 - первый микропроцессор и родоначальник доминирующего и самого известного сегодня семейства.

История четвёртого поколения началось с того, что японская фирма Busicom (ныне уже не существует) заказала Intel Corporation изготовить 12 микросхем для использования их в калькуляторах различных моделей. Малый объём каждой партии микросхем увеличивал стоимость их разработки. Однако разработчикам удалось создать такое устройство - микропроцессор, который мог использоваться во всех микрокалькуляторах. Его тактовая частота - около 0,75 МГц. Процессор был четырёхразрядным, то есть позволял кодировать все цифры и специальные символы, что было достаточно для калькулятора.

Однако компьютеры работают не только с цифрами, но и с текстом. Для того чтобы закодировать все цифры, буквы и специальные символы, потребовался бы 8-разрядный процессор. Он появился в 1972 году и назывался Intel-8008, а в 1974 году появился процессор Intel-8080. Он был выполнен по NMOS-технологии (англ. <#"657139.files/image001.gif">

Архитектура ЭВМ, построенной на принципах фон Неймана. Сплошные линии со стрелками указывают направление потоков информации, пунктирные - управляющих сигналов от процессора к остальными узлам ЭВМ.

Устройство управления и арифметико-логическое устройство в современных компьютерах объединены в один блок - процессор, являющийся преобразователем информации, поступающей из памяти и внешних устройств (сюда относятся выборка команд из памяти, кодирование и декодирование, выполнение различных, в том числе и арифметических, операций, согласование работы узлов компьютера). Более детально функции процессора будут обсуждаться ниже.

Память (ЗУ) хранит информацию (данные) и программы. Запоминающее устройство у современных компьютеров “многоярусно” и включает оперативное запоминающее устройство (ОЗУ), хранящее ту информацию, с которой компьютер работает непосредственно в данное время (исполняемая программа, часть необходимых для нее данных, некоторые управляющие программы), и внешние запоминающие устройства (ВЗУ) гораздо большей емкости, чем ОЗУ. но с существенно более медленным доступом (и значительно меньшей стоимостью в расчете на 1 байт хранимой информации). На ОЗУ и ВЗУ классификация устройств памяти не заканчивается - определенные функции выполняют и СОЗУ (сверхоперативное запоминающее устройство), и ПЗУ (постоянное запоминающее устройство), и другие подвиды компьютерной памяти.

В построенной по описанной схеме ЭВМ происходит последовательное считывание команд из памяти и их выполнение. Номер (адрес) очередной ячейки памяти. из которой будет извлечена следующая команда программы, указывается специальным устройством - счетчиком команд в УУ. Его наличие также является одним из характерных признаков рассматриваемой архитектуры.

Разработанные фон Нейманом основы архитектуры вычислительных устройств оказались настолько фундаментальными, что получили в литературе название “фон-неймановской архитектуры”. Подавляющее большинство вычислительных машин на сегодняшний день - фон-неймановские машины. Исключение составляют лишь отдельные разновидности систем для параллельных вычислений, в которых отсутствует счетчик команд, не реализована классическая концепция переменной и имеются другие существенные принципиальные отличия от классической модели (примерами могут служить потоковая и редукционная вычислительные машины).

По-видимому, значительное отклонение от фон-неймановской архитектуры произойдет в результате развития идеи машин пятого поколения, в основе обработки информации в которых лежат не вычисления, а логические выводы.

2.2 Совершенствование и развитие внутренней структуры ЭВМ

В предыдущем разделе была описана классическая структура ЭВМ, соответствующая вычислительным машинам первого и второго поколений. Естественно, что в результате бурного развития технологии производства средств вычислительной техники такая структура не могла не претерпеть определенных прогрессивных изменений.

Как отмечалось выше, появление третьего поколения ЭВМ было обусловлено переходом от транзисторов к интегральным микросхемам. Значительные успехи в миниатюризации электронных схем не просто способствовали уменьшению размеров базовых функциональных узлов ЭВМ, но и создали предпосылки для существенного роста быстродействия процессора. Возникло существенное противоречие между высокой скоростью обработки информации внутри машины и медленной работой устройств ввода-вывода, в большинстве своем содержащих механически движущиеся части. Процессор, руководивший работой внешних устройств, значительную часть времени был бы вынужден простаивать в ожидании информации “из внешнего мира”, что существенно снижало бы эффективность работы всей ЭВМ в целом. Для решения этой проблемы возникла тенденция к освобождению центрального процессора от функций обмена и к передаче их специальным электронным схемам управления работой внешних устройств. Такие схемы имели различные названия: каналы обмена, процессоры ввода-вывода, периферийные процессоры. Последнее время все чаще используется термин “контроллер внешнего устройства” (или просто контроллер).

Наличие интеллектуальных контроллеров внешних устройств стало важной отличительной чертой машин третьего и четвертого поколений.

Контроллер можно рассматривать как специализированный процессор, управляющий работой “вверенного ему” внешнего устройства по специальным встроенным программам обмена. Такой процессор имеет собственную систему команд. Например, контроллер накопителя на гибких магнитных дисках (дисковода) умеет позиционировать головку на нужную дорожку диска, читать или записывать сектор, форматировать дорожку и т.п. Результаты выполнения каждой операции заносятся во внутренние регистры памяти контроллера и могут быть в дальнейшем прочитаны центральным процессором.

Таким образом, наличие интеллектуальных внешних устройств может существенно изменять идеологию обмена. Центральный процессор при необходимости произвести обмен выдает задание на его осуществление контроллеру. Дальнейший обмен информацией может протекать под руководством контроллера без участия центрального процессора. Последний получает возможность “заниматься своим делом”, т.е. выполнять программу дальше (если по данной задаче до завершения обмена ничего сделать нельзя, то можно в это время решать другую).

Перейдем теперь к обсуждению вопроса о внутренней структуре ЭВМ, содержащей интеллектуальные контроллеры, изображенной на рис. 2. Из рисунка видно, что для связи между отдельными функциональными узлами ЭВМ используется общая шина (часто ее называют магистралью). Шина состоит из трех частей:

• шина данных, по которой передается информация;

• шина адреса, определяющая, куда передаются данные;

• шина управления, регулирующая процесс обмена информацией.

Отметим, что существуют модели компьютеров, у которых шины данных и адреса для экономии объединены. У таких машин сначала на шину выставляется адрес, а затем через некоторое время данные; для какой именно цели используется шина в данный момент, определяется сигналами на шине управления.

Описанную схему легко пополнять новыми устройствами - это свойство называют открытостью архитектуры. Для пользователя открытая архитектура означает возможность свободно выбирать состав внешних устройств для своего компьютера, т.е. конфигурировать его в зависимости от круга решаемых задач.

Его появление связано с разработкой особого устройства вывода - дисплея. Основной частью дисплея служит электронно-лучевая трубка, которая отображает информацию примерно так же, как это происходит в телевизоре (к некоторым дешевым домашним моделям компьютеров просто подключается обычный телевизор). Очевидно, что дисплей, не имея механически движущихся частей, является “очень быстрым” устройством отображения информации. Поэтому для ЭВМ третьего и четвертого поколений он является неотъемлемой частью (хотя впервые дисплей был реализован на некоторых ЭВМ второго поколения, например, на “МИР-2” - очень интересной во многих отношениях отечественной разработке).

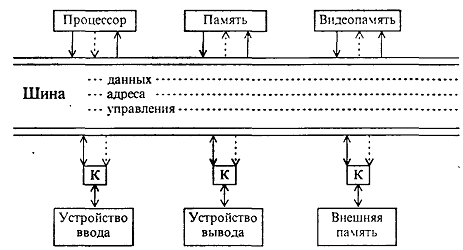

На рис. 2 представлен новый по сравнению с рис. 1 вид памяти - видео-ОЗУ (видеопамять)

Для получения на экране монитора стабильной картинки ее надо где-то хранить. Для этого и существует видеопамять. Сначала содержимое видеопамяти формируется компьютером, а затем контроллер дисплея выводит изображение на экран. Объем видеопамяти существенно зависит от характера информации (текстовая или графическая) и от числа цветов изображения. Конструктивно она может быть выполнена как обычное ОЗУ или содержаться непосредственно в контроллере дисплея (именно поэтому на рис. 2 она показана пунктиром).

Остановимся еще на одной важной особенности структуры современных ЭВМ. Поскольку процессор теперь перестал быть центром конструкции, стало возможным реализовывать прямые связи между устройствами ЭВМ. На практике чаще всего используют передачу данных из внешних устройств в ОЗУ и наоборот. Режим, при котором внешнее устройство обменивается непосредственно с ОЗУ без участия центрального процессора, называется прямым доступом к памяти (ПДП). Для его реализации необходим специальный контроллер. Подчеркнем, что режим ПДП в машинах первого и второго поколений не существовал. Поэтому встречающаяся иногда схема ЭВМ, на которой данные из устройств ввода напрямую поступают в ОЗУ, не соответствует действительности: данные при отсутствии контроллера ПДП всегда сначала принимаются во внутренние регистры процессора и лишь затем в память.

При описании магистральной структуры упрощенно предполагали, что все устройства взаимодействуют через общую шину. С точки зрения архитектуры этого вполне достаточно. Упомянем все же, что на практике такая структура применяется только для ЭВМ с небольшим числом внешних устройств. При увеличении потоков информации между устройствами ЭВМ единственная магистраль перегружается, что существенно тормозит работу компьютера. Поэтому в состав ЭВМ могут вводиться одна или несколько дополнительных шин. Например, одна шина может использоваться для обмена с памятью, вторая -для связи с “быстрыми”, а третья - с “медленными” внешними устройствами. Отметим, что высокоскоростная шина данных ОЗУ обязательно требуется при наличии режима ПДП.

Завершая обсуждение особенностей внутренней структуры современных ЭВМ, укажем несколько характерных тенденций в ее развитии. Во-первых, постоянно расширяется и совершенствуется набор внешних устройств, что приводит, как описывалось выше, к усложнению системы связей между узлами ЭВМ. Во-вторых, вычислительные машины перестают быть однопроцессорными. Помимо центрального, в компьютере могут быть специализированные процессоры для вычисления с плавающей запятой (так называемые математические сопроцессоры), видеопроцессоры для ускорения вывода информации на экран дисплея и т.п. Развитие методов параллельных вычислений также вызывает к жизни вычислительные системы достаточно сложной структуры, в которых одна операция выполняется сразу несколькими процессорами. В-третьих, наметившееся стремление иметь быстродействующие машины не только для вычислений, но и для логического анализа информации, также может привести в ближайшие годы к серьезному пересмотру традиционной фон-неймановской архитектуры.

Еще одной особенностью развития современных ЭВМ является все ускоряющееся возрастание роли межкомпьютерных коммуникаций. Все большее количество компьютеров объединяются в сети и обрабатывают имеющуюся информацию совместно.

Таким образом, внутренняя структура вычислительной техники постоянно совершенствовалась и будет совершенствоваться. Вместе с тем, на данный момент подавляющее большинство существующих ЭВМ, несмотря на имеющиеся различия, по-прежнему состоит из одинаковых узлов и основано на общих принципах фон-неймановской архитектуры.

2.3 Основной цикл работы ЭВМ

Как уже отмечалось в п.2, важной составной частью фон-неймановской архитектуры является счетчик адреса команд. Этот специальный внутренний регистр процессора всегда указывает на ячейку памяти, в которой хранится следующая команда программы. При включении питания или при нажатии на кнопку сброса (начальной установки) в счетчик аппаратно заносится стартовый адрес находящейся в ПЗУ программы инициализации всех устройств и начальной загрузки. Дальнейшее функционирование компьютера определяется программой. Таким образом, вся деятельность ЭВМ - это непрерывное выполнение тех или иных программ, причем программы эти могут в свою очередь загружать новые программы и т.д.

Каждая программа состоит из отдельных машинных команд. Каждая машинная команда, в свою очередь, делится на ряд элементарных унифицированных составных частей, которые принято называть тактами. В зависимости от сложности команды она может быть реализована за разное число тактов. Например, пересылка информации из одного внутреннего регистра процессора в другой выполняется за несколько тактов, а для перемножения двух целых чисел их требуется на порядок больше. Существенное удлинение команды происходит, если обрабатываемые данные еще не находятся внутри процессора и их приходится считывать из ОЗУ.

При выполнении каждой команды ЭВМ проделывает определенные стандартные действия:

) согласно содержимому счетчика адреса команд, считывается очередная команда программы (ее код обычно заносится на хранение в специальный регистр УУ, который носит название регистра команд);

) счетчик команд автоматически изменяется так, чтобы в нем содержался адрес следующей команды (в простейшем случае для этой цели достаточно к текущему значению счетчика прибавить некоторую константу, определяющуюся длиной команды);

) считанная в регистр команд операция расшифровывается, извлекаются необходимые данные и над ними выполняются требуемые действия.

Затем во всех случаях, за исключением команды останова или наступления прерывания (см. ниже в п. 3.5), все описанные действия циклически повторяются.

После выборки команды останова ЭВМ прекращает обработку программы. Для выхода из этого состояния требуется либо запрос от внешних устройств, либо перезапуск машины.

Рассмотренный основной алгоритм работы ЭВМ позволяет шаг за шагом выполнить хранящуюся в ОЗУ линейную программу. Если же требуется изменить порядок вычислений для реализации развилки или цикла, достаточно в счетчик команд занести требуемый адрес (именно так происходит условный или безусловный переход).

В компьютерах на базе микропроцессоров INTEL 80286 и более поздних моделей для ускорения основного цикла выполнения команды используется метод конвейеризации (иногда применяется термин “опережающая выборка”). Идея состоит в том, что несколько внутренних устройств процессора работают параллельно: одно считывает команду, другое дешифрует операцию, третье вычисляет адреса используемых операндов и т.д. В результате по окончании команды чаще всего оказывается, что следующая уже выбрана из ОЗУ, дешифрована и подготовлена к исполнению. Отметим, что в случае нарушения естественного порядка выполнения команд в программе (например, при безусловном переходе) опережающая выборка оказывается напрасной и конвейер очищается. Следующая за переходом команда выполняется дольше, так как, чтобы конвейер “заработал на полную мощность”, необходимо его предварительно заполнить. Иными словами, в конвейерной машине время выполнения программы может зависеть не только от составляющих ее команд, но и от их взаимного расположения.

2.3 Система команд ЭВМ и способы обращения к данным

Важной составной частью архитектуры ЭВМ является система команд. Несмотря на большое число разновидностей ЭВМ, на самом низком (“машинном”) уровне они имеют много общего. Система команд любой ЭВМ обязательно содержит следующие группы команд обработки информации.

. Команды передачи данных (перепись), копирующие информацию из одного места в другое.

. Арифметические операции, которым фактически обязана своим названием вычислительная техника. Конечно, доля вычислительных действий в современном компьютере заметно уменьшилась, но они по-прежнему играют в программах важную роль. Отметим, что к основным арифметическим действиям обычно относятся сложение и вычитание (последнее в конечном счете чаще всего тем или иным способом также сводится к сложению). Что касается умножения и деления, то они во многих ЭВМ выполняются по специальным программам.

. Логические операции, позволяющие компьютеру анализировать обрабатываемую информацию. Простейшими примерами могут служить сравнение, а также известные логические операции И, ИЛИ, НЕ (инверсия). Кроме того к ним часто добавляются анализ отдельных битов кода, их сброс и установка.

. Сдвиги двоичного кода влево и вправо. Для доказательства важности этой группы команд достаточно вспомнить правило умножения столбиком: каждое последующее произведение записывается в такой схеме со сдвигом на одну цифру влево. В некоторых частных случаях умножение и деление вообще может быть заменено сдвигом (вспомните, что дописав или убрав ноль справа, т.е. фактически осуществляя сдвиг десятичного числа, можно увеличить или уменьшить его в 10 раз).

. Команды ввода и вывода информации для обмена с внешними устройствами. В некоторых ЭВМ внешние устройства являются специальными служебными адресами памяти, поэтому ввод и вывод осуществляется с помощью команд переписи.

. Команды управления, реализующие нелинейные алгоритмы. Сюда прежде всего следует отнести условный и безусловный переход, а также команды обращения к подпрограмме (переход с возвратом). Некоторые ЭВМ имеют специальные команды для организации циклов, но это не обязательно: цикл может быть сведен к той или иной комбинации условного и безусловного переходов. Часто к этой же группе команд относят немногочисленные операции по управлению процессором -типа “останов” или НОП (“нет операции”). Иногда их выделяют в особую группу.

С ростом сложности устройства процессора увеличивается и число команд, воздействующих на них. Здесь для примера можно назвать биты режима работы процессора и биты управления механизмами прерываний от внешних устройств.

В последнее время все большую роль в наборе команд играют команды для преобразования из одного формата данных в другой (например, из 8-битного в 16-битный и т.п.), которые заметно упрощают обработку данных разного типа, но в принципе могут быть заменены последовательностью из нескольких более простых команд. Рассматривая систему команд, нельзя не упомянуть о двух современных взаимно конкурирующих направлениях в ее построении: компьютер с полным набором команд CISC (Complex Instruction Set Computer) и с ограниченным набором - RISC (Reduced Instruction Set Computer). Разделение возникло из-за того, что основную часть времени компьютеру приходится выполнять небольшую часть из своего набора команд, остальные же используются эпизодически (в одной из популярных статей это в шутку сформулировано в виде следующей наглядной аналогии: “20% населения выпивают 80% пива”).

Таким образом, если существенно ограничить набор операций до наиболее простых и коротких, зато тщательно оптимизировать их, получится достаточно эффективная и быстродействующая RISC-машина. Правда за скорость придется платить необходимостью программной реализации “отброшенных” команд, но часто эта плата бывает оправданной: например, для научных расчетов или машинной графики быстродействие существенно важнее проблем программирования. Подробнее вопросы, связанные с системой команд современных микропроцессоров, будут рассмотрены ниже в этой главе. Подводя итог, еще раз подчеркнем, что основной набор команд довольно слабо изменился в ходе бурной эволюции ЭВМ. В то же время способы указания адреса расположения информации в памяти претерпели значительное изменение и заслуживают особого рассмотрения.

Сейчас разрабатывается множество техники которая уменьшается по размерам в разы, а по эффективности увеличивается. Недалек тот момент когда и правда человек будет со встроенным компьютером в теле.

Список литературы

1. Бройдо В.Л. Архитектура ЭВМ и Систем./В.Л. Бройдо, О.П. Ильина М.:Питер-,2006.-713с.

. История развития ЭВМ [Электронный ресурс]: http://ru.wikibooks.org/wiki/История_развития_ЭВМ
