Школьная локальная сеть: настройка и поддержка

Министерство образования и науки РФ

ФГБОУ ВПО "Нижегородский государственный педагогический университет им.К. Минина"

Факультет математики, информатики и физики

Кафедра информатики и информационных технологий

Выпускная квалификационная работа

"Школьная локальная сеть: настройка и поддержка"

Работу выполнила

студент очного отделения

Кочанов И.А.

Научный руководитель

Исаенкова Н.В.

Нижний Новгород 2012 г.

Оглавление

Введение

Глава 1. Локальные сети. Структура, характеристики, функции

1.1 История развития вычислительных сетей

1.2 Что такое локальная вычислительная сеть

1.3 Общая структура организации локальных вычислительных сетей

1.4 Классификация локальных вычислительных сетей

1.5 Адресация в локальных вычислительных сетях

1.5 Топология локальных сетей

1.7 Методы доступа и протоколы передачи данных в локальных сетях

1.8 Методы доступа к каналам связи

1.9 Методы обмена данными в локальных сетях

1.10 Сравнение технологий и определение конфигурации

1.11 Протоколы, интерфейсы, стеки протоколов

1.12 Коммуникационное оборудование вычислительных сетей

1.13 Доступ к сетевым ресурсам локальной вычислительной сети

1.14 Базовые технологии локальных сетей

Глава 2. Организация локальной вычислительной

сети в школе

2.1 Цели и задачи информатизации школы

2.2 Выбор операционной системы

2.3 Выбор структуры локальной сети школы

2.4 Настройка сервера

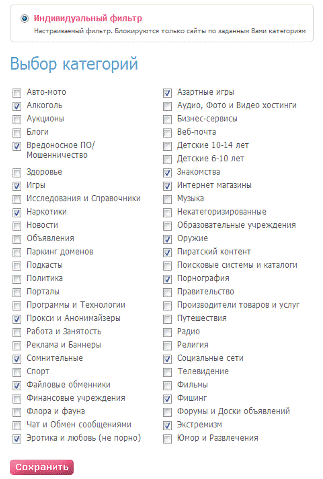

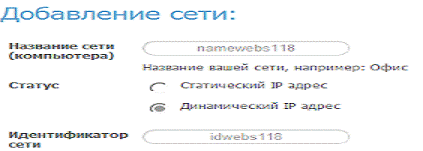

Управление системой фильтрации

2.5 Создание пользователей групп и настройка прав доступа

Заключение

Список литературы

Введение

Компьютерной сетью называют совокупность узлов (компьютеров, терминалов, периферийных устройств), имеющих возможность информационного взаимодействия друг с другом с помощью специального коммуникационного оборудования и программного обеспечения.

Размеры сетей варьируются в широких пределах - от пары соединенных между собой компьютеров, стоящих на соседних столах, до миллионов компьютеров, разбросанных по всему миру (часть из них может находиться на космических объектах).

По широте охвата принято деление сетей на несколько категорий: локальные вычислительные сети - ЛВС или LAN (Local-Area Network), позволяют объединять компьютеры, расположенные в ограниченном пространстве.

Для локальных сетей, как правило, прокладывается специализированная кабельная система, и положение возможных точек подключения абонентов ограничено этой кабельной системой. Иногда в локальных сетях используют беспроводную связь (Wireless), но при этом возможности перемещения абонентов сильно ограничены.

Локальные сети можно объединять в крупномасштабные образования:(Campus-Area Network) - кампусная сеть, объединяющая локальные сети близко расположенных зданий; MAN (Metropolitan-Area Network) - сеть городского масштаба;

WAN (Wide-Area Network) - широкомасштабная сеть;(Global-Area Network) - глобальная сеть

Сетью сетей в наше время называют глобальную сеть - Интернет.

Для более крупных сетей устанавливаются специальные проводные и беспроводные.

В современных организациях, как то учебные заведения, бизнес офисы, магазины или административные здания для обеспечения более быстрой, удобной совместной работы принято использовать локальные вычислительные сети (ЛВС). Все вышесказанное определяет актуальность темы дипломной работы "Школьная локальная сеть: настройка и поддержка".

Объект: Проектирование локальной сети.

Предмет: Проектирование и организация школьной сети.

Целью дипломной работы: изучить и систематизировать теоретический материал, необходимый для построения ЛВС; организовать и настроить работу ЛВС в школе № 15 г. Заволжье.

Для решения поставленной цели необходимо решить следующие задачи:

.        Изучить теоретические основы ЛВС.

2.      Изучить программно-аппаратные средства.

.        Изучить механизмы построения, работы ЛВС.

.        Исследовать администрирование ЛВС.

.        Рассмотреть механизмы обслуживания ЛВС в школе.

Дипломная работа состоит из двух глав: теоретическая и практическая. В первой главе рассмотрена основная теория локальных сетей, а именно:

Протоколы, способы передачи информации по сети, аппаратные средства передачи данных. Во второй главе рассмотрены следующие аспекты:

Общие цели информатизации школы, техническое задание директора школы, выбор операционной системы, выбор типа локальной сети, настройка сервера, удаленный доступ к компьютерам учеников, а также ограничение прав доступа к тем или иным ресурсам операционной системы.

школьная локальная сеть вычислительная

Глава 1. Локальные сети. Структура, характеристики, функции

1.1 История развития вычислительных сетей

Необходимо отметить, что в настоящее время кроме компьютерных сетей применяются и терминальные сети. Следует различать компьютерные сети и терминальные сети. Терминальные сети строятся на других, чем компьютерные сети, принципах и на другой вычислительной технике. К терминальным сетям, например, относятся: сети банкоматов, кассы предварительной продажи билетов на различные виды транспорта и т.д.

Первые мощные компьютеры 50-годов, так называемые мэйнфреймы, были очень дорогими и предназначались только для пакетной обработки данных. Пакетная обработка данных самый эффективный режим использования процессора дорогостоящей вычислительной машины.

С появлением более дешевых процессоров начали развиваться интерактивные терминальные системы разделения времени на базе мэйнфреймов. Терминальные сети связывали мэйнфреймы с терминалами. Терминал - это устройство для взаимодействия с вычислительной машиной, которое состоит из средства ввода (например, клавиатуры) и средств вывода информации (например, дисплея).

Сами терминалы практически никакой обработки данных не осуществляли, а использовали возможности мощной и дорогой центральной ЭВМ. Эта организация работы называлась "режимом разделения времени”, так как центральная ЭВМ последовательно во времени решала задачи множества пользователей. При этом совместно использовались дорогие вычислительные ресурсы.

Удаленные терминалы соединялись с компьютерами через телефонные сети с помощью модемов. Такие сети позволяли многочисленным пользователям получать удаленный доступ к разделяемым ресурсам мощных ЭВМ. Затем мощные ЭВМ объединялись между собой, так появились глобальные вычислительные сети. Таким образом, сначала сети применялись для передачи цифровых данных между терминалом и большой вычислительной машиной. Первые ЛВС появились в начале 70-х годов, когда были выпущены мини-компьютеры. Мини-компьютеры были намного дешевле мэйнфреймов, что позволило использовать их в структурных подразделениях предприятий. Затем появилась необходимость обмена данными между машинами разных подразделений. Для этого многие предприятия стали соединять свои мини-компьютеры и разрабатывать программное обеспечение, необходимое для их взаимодействия. В результате появились первые ЛВС. Появление персональных компьютеров послужило стимулом для дальнейшего развития ЛВС. Они были достаточно дешевыми и являлись идеальными элементами для построения сетей. Развитию ЛВС способствовало появление стандартных технологий объединения компьютеров в сети: Ethernet, Arcnet, Token Ring. Появление качественных линии связи обеспечили достаточно высокую скорость передачи данных - 10 Мбит/с, тогда как глобальные сети, использовали только плохо приспособленные для передачи данных телефонные каналы связи, имели низкую скорость передачи - 1200 бит/c. Из-за такого различия в скоростях многие технологии, применяемые в ЛВС, были недоступны для использования в глобальных. В настоящее время сетевые технологии интенсивно развиваются, и разрыв между локальными и глобальными сетями сокращается во многом благодаря появлению высокоскоростных территориальных каналов связи, не уступающих по качеству кабельным системам ЛВС. Новые технологии сделали возможным передачу таких несвойственных ранее вычислительным сетям носителей информации, как голос, видеоизображения и рисунки. Сложность передачи мультимедийной информации по сети связана с ее чувствительностью к задержкам при передаче пакетов данных (задержки обычно приводят к искажению такой информации в конечных узлах связи). Но эта проблема решается и конвергенция телекоммуникационных сетей (радио, телефонных, телевизионных и вычислительных сетей) открывает новые возможности для передачи данных, голоса и изображения по глобальным сетям Интернет.

1.2 Что такое локальная вычислительная сеть

Локальная вычислительная сеть (ЛВС, локальная cеть, сленг. локалка; англ. Local Area Network, LAN) - компьютерная сеть, покрывающая обычно относительно небольшую территорию или небольшую группу зданий (дом, офис, фирму, институт). Также существуют локальные сети, узлы которых разнесены географически на расстояния более 12 500 км (космические станции и орбитальные центры). Несмотря на такие расстояния, подобные сети всё равно относят к локальным.

Существует множество способов классификации сетей. Основным критерием классификации принято считать способ администрирования. То есть в зависимости от того, как организована сеть и как она управляется, её можно отнести к локальной, распределённой, городской или глобальной сети. Управляет сетью или её сегментом сетевой администратор <#"657138.files/image001.gif">

Преимущества сетей шинной топологии:

отказ одного из узлов не влияет на работу сети в целом;

сеть легко настраивать и конфигурировать;

сеть устойчива к неисправностям отдельных узлов.

Недостатки сетей шинной топологии:

разрыв кабеля может повлиять на работу всей сети;

ограниченная длина кабеля и количество рабочих станций;

трудно определить дефекты соединений

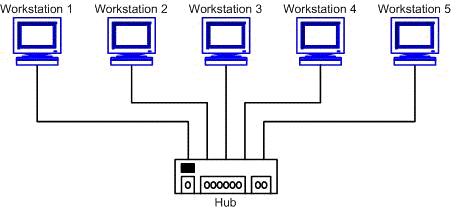

Топология типа "звезда”

В сети построенной по топологии типа "звезда” каждая рабочая станция подсоединяется кабелем (витой парой) к концентратору или хабу (hub). Концентратор обеспечивает параллельное соединение ПК и, таким образом, все компьютеры, подключенные к сети, могут общаться друг с другом.

Данные от передающей станции сети передаются через хаб по всем линиям связи всем ПК. Информация поступает на все рабочие станции, но принимается только теми станциями, которым она предназначается. Так как передача сигналов в топологии физическая звезда является широковещательной, т.е. сигналы от ПК распространяются одновременно во все направления, то логическая топология данной локальной сети является логической шиной.

Данная топология применяется в локальных сетях с архитектурой 10Base-T Ethernet.

Преимущества сетей топологии звезда:

легко подключить новый ПК;

имеется возможность централизованного управления;

сеть устойчива к неисправностям отдельных ПК и к разрывам соединения отдельных ПК.

Недостатки сетей топологии звезда:

отказ хаба влияет на работу всей сети;

большой расход кабеля;

Топология "кольцо”

В сети с топологией кольцо все узлы соединены каналами связи в неразрывное кольцо (необязательно окружность), по которому передаются данные. Выход одного ПК соединяется со входом другого ПК. Начав движение из одной точки, данные, в конечном счете, попадают на его начало. Данные в кольце всегда движутся в одном и том же направлении.

Принимающая рабочая станция распознает и получает только адресованное ей сообщение. В сети с топологией типа физическое кольцо используется маркерный доступ, который предоставляет станции право на использование кольца в определенном порядке. Логическая топология данной сети - логическое кольцо.

Данную сеть очень легко создавать и настраивать. К основному недостатку сетей топологии кольцо является то, что повреждение линии связи в одном месте или отказ ПК приводит к неработоспособности всей сети.

Как правило, в чистом виде топология "кольцо” не применяется из-за своей ненадёжности, поэтому на практике применяются различные модификации кольцевой топологии.

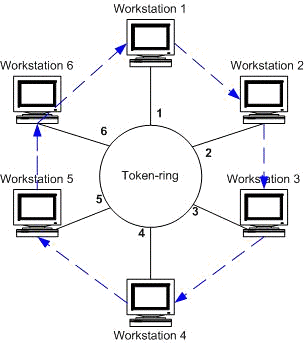

Топология Token Ring

Эта топология основана на топологии "физическое кольцо с подключением типа звезда". В данной топологии все рабочие станции подключаются к центральному концентратору (Token Ring) как в топологии физическая звезда. Центральный концентратор - это интеллектуальное устройство, которое с помощью перемычек обеспечивает последовательное соединение выхода одной станции со входом другой станции.

Другими словами с помощью концентратора каждая станция соединяется только с двумя другими станциями (предыдущей и последующей станциями). Таким образом, рабочие станции связаны петлей кабеля, по которой пакеты данных передаются от одной станции к другой и каждая станция ретранслирует эти посланные пакеты. В каждой рабочей станции имеется для этого приемо-передающее устройство, которое позволяет управлять прохождением данных в сети. Физически такая сеть построена по типу топологии "звезда”.

Концентратор создаёт первичное (основное) и резервное кольца. Если в основном кольце произойдёт обрыв, то его можно обойти, воспользовавшись резервным кольцом, так как используется четырёхжильный кабель. Отказ станции или обрыв линии связи рабочей станции не вличет за собой отказ сети как в топологии кольцо, потому что концентратор отключет неисправную станцию и замкнет кольцо передачи данных.

В архитектуре Token Ring маркер передаётся от узла к узлу по логическому кольцу, созданному центральным концентратором. Такая маркерная передача осуществляется в фиксированном направлении (направление движения маркера и пакетов данных представлено на рисунке стрелками синего цвета). Станция, обладающая маркером, может отправить данные другой станции.

Для передачи данных рабочие станции должны сначала дождаться прихода свободного маркера. В маркере содержится адрес станции, пославшей этот маркер, а также адрес той станции, которой он предназначается. После этого отправитель передает маркер следующей в сети станции для того, чтобы и та могла отправить свои данные.

Один из узлов сети (обычно для этого используется файл-сервер) создаёт маркер, который отправляется в кольцо сети. Такой узел выступает в качестве активного монитора, который следит за тем, чтобы маркер не был утерян или разрушен.

Преимущества сетей топологии Token Ring:

топология обеспечивает равный доступ ко всем рабочим станциям;

высокая надежность, так как сеть устойчива к неисправностям отдельных станций и к разрывам соединения отдельных станций.

Недостатки сетей топологии Token Ring: большой расход кабеля и соответственно дорогостоящая разводка линий связи.

1.7 Методы доступа и протоколы передачи данных в локальных сетях

В различных сетях применяются различные сетевые протоколы (протоколы передачи данных) для обмена данными между рабочими станциями.

В 1980 году в Международном институте инженеров по электротехнике и радиоэлектронике (Institute of Electronics Engineers-IEEE) был организован комитет 802 по стандартизации локальных сетей. Комитет 802 разработал семейство стандартов IЕЕЕ802. x, которые содержат рекомендации по проектированию нижних уровней локальных сетей. Стандарты семейства IЕЕЕ802. x охватывают только два нижних уровня семиуровневой модели OSI - физический и канальный, так как именно эти уровни в наибольшей степени отражают специфику локальных сетей. Старшие же уровни, начиная с сетевого, в значительной степени имеют общие черты, как для локальных, так и глобальных сетей.

К наиболее распространенным методам доступа относятся: Ethernet, ArcNet и Token Ring, которые реализованы соответственно в стандартах IЕЕЕ802.3, IЕЕЕ802.4 и IЕЕЕ802.5 Кроме того, для локальных сетей, работающих на оптическом волокне, американским институтом по стандартизации ASNI был разработан стандарт FDDI, обеспечивающий скорость передачи данных 100 Мбит/с.

В этих стандартах канальный уровень разделяется на два подуровня, которые называются уровнями:

управление логическим каналом (LCC - Logical Link Control)

управление доступом к среде (MAC - Media Access Control)

Уровень управления доступом к среде передачи данных (MAC) появился, так как в локальных сетях используется разделяемая среда передачи данных. В современных локальных сетях получили распространение несколько протоколов уровня MAC, реализующих разные алгоритмы доступа к разделяемой среде. Эти протоколы полностью определяют специфику таких технологий локальных сетей, как Ethernet, Fast Ethernet, Gigabit Ethernet, Token Ring, FDDI.

После того, как доступ к среде получен, ею может воспользоваться более высокий канальный уровень - уровень LCC, организующий передачу логических единиц данных, кадров информации, с различным уровнем качества транспортных услуг.

1.8 Методы доступа к каналам связи

В локальных сетях, использующих разделяемую среду передачи данных (например, локальные сети с топологией шина и физическая звезда), актуальным является доступ рабочих станций к этой среде, так как если два ПК начинают одновременно передавать данные, то в сети происходит столкновение.

Для того чтобы избежать этих столкновений необходим специальный механизм, способный решить эту проблему. Шинный арбитраж - это механизм призванный решить проблему столкновений. Он устанавливает правила, по которым рабочие станции определяют, когда среда свободна, и можно передавать данные. Существуют два метода шинного арбитража в локальных сетях:

обнаружение столкновений

передача маркера

Обнаружение столкновений.

Когда в локальных сетях работает метод обнаружения столкновений, компьютер сначала слушает, а потом передает. Если компьютер слышит, что передачу ведет кто-то другой, он должен подождать окончания передачи данных и затем предпринять повторную попытку.

В этой ситуации (два компьютера, передающие в одно и то же время) система обнаружения столкновений требует, чтобы передающий компьютер продолжал прослушивать канал и, обнаружив на нем чужие данные, прекращал передачу, пытаясь возобновить ее через небольшой (случайный) промежуток времени. Прослушивание канала до передачи называется "прослушивание несущей" (carrier sense), а прослушивание во время передачи - обнаружение столкновений (collision detection). Компьютер, поступающий таким образом, использует метод, называющийся "обнаружение столкновений с прослушиванием несущей”, сокращенно CSCD.

Передача маркера в локальных сетях

Системы с передачей маркера работают иначе. Для того чтобы передать данные, компьютер сначала должен получить разрешение. Это значит, он должен "поймать" циркулирующий в сети пакет данных специального вида, называемый маркером. Маркер перемещается по замкнутому кругу, минуя поочередно каждый сетевой компьютер.

Каждый раз, когда компьютер должен послать сообщение, он ловит и держит маркер у себя. Как только передача закончилась, он посылает новый маркер в путешествие дальше по сети. Такой подход дает гарантию, что любой компьютер рано или поздно получит право поймать и удерживать маркер до тех пор, пока его собственная передача не закончится.

1.9 Методы обмена данными в локальных сетях

Для управления обменом (управления доступом к сети, арбитражу сети) используются различные методы, особенности которых в значительной степени зависят от топологии сети.

Существует несколько групп методов доступа, основанных на временном разделении канала:

централизованные и децентрализованные

детерминированные и случайные

Централизованный доступ управляется из центра управления сетью, например от сервера. Децентрализованный метод доступа функционирует на основе протоколов без управляющих воздействий со стороны центра.

Детерминированный доступ обеспечивает каждой рабочей станции гарантированное время доступа (например, время доступа по расписанию) к среде передачи данных. Случайный доступ основан на равноправности всех станций сети и их возможности в любой момент обратиться к среде с целью передачи данных.

Централизованный доступ к моноканалу

В сетях с централизованным доступом используются два способа доступа: метод опроса и метод передачи полномочий. Эти методы используются в сетях с явно выраженным центром управления.

Метод опроса.

Обмен данными в ЛВС с топологией звезда с активным центром (центральным сервером). При данной топологии все станции могут решить передавать информацию серверу одновременно. Центральный сервер может производить обмен только с одной рабочей станцией. Поэтому в любой момент надо выделить только одну станцию, ведущую передачу.

Центральный сервер посылает запросы по очереди всем станциям. Каждая рабочая станция, которая хочет передавать данные (первая из опрошенных), посылает ответ или же сразу начинает передачу. После окончания сеанса передачи центральный сервер продолжает опрос по кругу. Станции, в данном случае, имеют следующие приоритеты: максимальный приоритет у той из них, которая ближе расположена к последней станции, закончившей обмен.

Обмен данными в сети с топологией шина. В этой топологии, возможно, такое же централизованное управление, как и в "звезде”. Один из узлов (центральный) посылает всем остальным запросы, выясняя, кто хочет передавать, и затем разрешает передачу тому из них, кто после окончания передачи сообщает об этом.

Метод передачи полномочий (передача маркера)

Маркер - служебный пакет определенного формата, в который клиенты могут помещать свои информационные пакеты. Последовательность передачи маркера по сети от одной рабочей станции к другой задается сервером. Рабочая станция получает полномочия на доступ к среде передачи данных при получении специального пакета-маркера. Данный метод доступа для сетей с шинной и звездной топологией обеспечиваетcя протоколом ArcNet.

Рассмотрим децентрализованный детерминированный и случайный методы доступа к среде передачи данных. К децентрализованному детерминированному методу относится метод передачи маркера. Метод передачи маркера использует пакет, называемый маркером. Маркер - это не имеющий адреса, свободно циркулирующий по сети пакет, он может быть свободным или занятым.

Обмен данными в сети с топологией кольцо (децентрализованный детерминированный методдоступа)

1. В данной сети применяется метод доступа "передача маркера”. Алгоритм передачи следующий:

а) узел, желающий передать, ждет свободный маркер, получив который помечает его как занятый (изменяет соответствующие биты), добавляет к нему свой пакет и результат отправляет дальше в кольцо;

б) каждый узел, получивший такой маркер, принимает его, проверяет, ему ли адресован пакет;

в) если пакет адресован этому узлу, то узел устанавливает в маркере специально выделенный бит подтверждения и отправляет измененный маркер с пакетом дальше;

г) передававший узел получает обратно свою посылку, прошедшую через все кольцо, освобождает маркер (помечает его как свободный) и снова посылает маркер в сеть. При этом передававший узел знает, была ли получена его посылка или нет.

Для нормального функционирования данной сети необходимо, чтобы один из компьютеров или специальное устройство следило за тем, чтобы маркер не потерялся, а в случае пропажи маркера данный компьютер должен создать его и запустить в сеть.

Обмен данными в сети с топологией шина (децентрализованный случайный метод доступа)

В этом случае все узлы имеют равный доступ к сети и решение, когда можно передавать, принимается каждым узлом на месте, исходя из анализа состояния сети. Возникает конкуренция между узлами за захват сети, и, следовательно, возможны конфликты между ними, а также искажения передаваемых данных из-за наложения пакетов.

Рассмотрим наиболее часто применяющийся метод множественного доступа с контролем несущей и обнаружением коллизий (столкновений) (CSMA/CD). Суть алгоритма в следующем:

) узел, желающий передавать информацию, следит за состоянием сети, и как только она освободится, то начинает передачу;

) узел передает данные и одновременно контролирует состояние сети (контролем несущей и обнаружением коллизий). Если столкновений не обнаружилось, передача доводится до конца;

) если столкновение обнаружено, то узел усиливает его (передает еще некоторое время) для гарантии обнаружения всеми передающими узлами, а затем прекращает передачу. Также поступают и другие передававшие узлы;

) после прекращения неудачной попытки узел выдерживает случайно выбираемый промежуток времени tзад, а затем повторяет свою попытку передать, при этом контролируя столкновения.

При повторном столкновении tзад увеличивается. В конечном счете, один из узлов опережает другие узлы и успешно передает данные. Метод CSMA/CD часто называют методом состязаний. Этот метод для сетей с шиной топологией реализуется протоколом Ethernet.

.10 Сравнение технологий и определение конфигурации
