Мережні функції ЦСП-PDH
Міністерство
освіти і науки України
Полтавський
національний технічний університет
імені
Юрія Кондратюка
Кафедра
комп’ютерної інженерії
Звіт
з
навчальної дисципліни:
«Мультиплексні
технології»
Лабораторна
робота №2
на
тему:
«Мережні
функції ЦСП-PDH»
Виконав:
студент
402-ТТ групи
Казидуб
О.О.
Перевірила:
асистент
кафедри
Янко
А.С.
Полтава
2014
Лабораторна робота №2
Тема: Мережні функції ЦСП-PDH
Мета: розглянути питання з
організації системами передачі мережних функцій на основі ЦСП-PDH.
Навести схему організації зв'язку
мережного вузла перемикання (МВП) пункту Б лінії передачі А, Б, В, в якій з
ЦСП-PDH вторинного ступеня ієрархії пункту Б виділяються два первинних цифрових
потоки (ПЦП) і 10 каналів тональної частоти (КТЧ) для організації зв'язку АБ та
БВ відповідно.
Схема організації зв'язку мережного
вузла перемикання (МВП) пункту Б лінії передачі А, Б, В, наведена на рис.1.
цифровий передача
швидкість апаратура
Рис. 1. Схема організації
зв'язку мережного вузла перемикання (МВП) пункту Б лінії передачі А, Б, В.
1). Відомо, що основним завданням
апаратури первинної мережі є передача електричних сигналів каналами СП на
задану відстань з нормованою якістю. Назвіть, які ще функції має вміти
виконувати апаратура СП, щоби забезпечити побудову живучої, реконфігурованої
первинної мережі? Функції апаратури СП:
. Ефективне формування ієрархічного
ряду цифрових систем;
. Швидкість передачі повинна
забезпечувати об’єднання цифрових потоків попереднього ступеню;
. Число каналів і швидкість передачі
повинна бути така, щоб забезпечувалась взаємодія цифрових і аналогових систем
передачі.
). Назвіть вузли структурної схеми
кінцевої станції ЦСП-PDH, які необхідно використовувати в мережному вузлі для
виділення ПЦП (КТЧ або ОЦК) із ВЦСП. Застосовують типові вузли кінцевої
станції, оскільки в ЦСП-PDH не використовується апаратура виділення і транзиту.
). Назвіть вузли структурної схеми
кінцевої станції ЦСП-PDH, які необхідно використовувати в мережному вузлі для
виділення ПЦП (КТЧ або ОЦК) з ТЦСП. Застосовують типові вузли кінцевої станції,
оскільки в ЦСП-PDH не використовується апаратура виділення і транзиту.
). У чому полягає відмінність
процесу виділення каналів та груп каналів у ЦСП-PDH від АСП? Оскільки аналогові
пристрої становлять незначну частину апаратури ЦСП, то стабільність параметрів
каналів у таких системах значно вища, ніж в аналогових.
). Які з далі перелічених каналів
(КТЧ, ОЦК, ПЦП, ...) вводяться в цифрову комутаційну станцію для організації
сполучних ліній поміж районними ЦАТС? ОЦК, додаткові апаратно-програмні засоби.
). Поясніть призначення вузлів
структурної схеми АЦО-ЧД-2. Для перетворення сигналу в цифрову форму,
забезпечує можливість передачі в цифровому вигляді сигналів.
). Як мінімізувати необхідну частоту
дискретизації аналогового сигналу зі смуговим спектром? Для зменшення частоти
дискретизації спектр сигналу ВГ переносять в смугу частот 12 ... 252 кГц.
). Як змінюється необхідна кількість
розрядів коду ИКМ при аналого-цифровому перетворенні (АЦП) групового сигналу
вищих рівнів ієрархії АСП порівняно з АЦП для КТЧ? Розрядність кодових
комбінацій ІКМ-сигналу повинна бути не менше 9 біт. Вибирають m = 12 (11
інформаційних і один розряд для передачі службової інформації).
). Якими чинниками визначається
швидкість передачі цифрового сигналу, необхідного для якісної передачі
аналогового сигналу? Необхідно забезпечити зв’язок на задану відстань з заданою
точністю.
). Від яких чинників залежить
кількість розрядів коду ИКМ сигналу зображення?

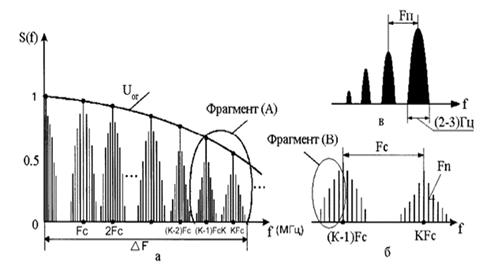

). Як виглядає спектральна
характеристика ТВ сигналу й як це впливає на частоту дискретизації цього
сигналу?
). Яка швидкість потрібна для
передавання цифрового сигналу, для передавання ТВ зображення? Що дає
використання MPEG кодеків?
Стандарт MPEG- 1 призначений для
запису відеоданих на компакт- диски і передачі ТВ зображень по низькошвидкісних
каналах зв'язку (швидкість цифрового потоку 1,5 Мбіт/с і менше). У стандарті
MPEG-1 використовується стандарт розгортки з чіткістю в 4 рази меншою, ніж в
мовному телебаченні: 288 активних рядків у ТВ кадрі і 352 відліки в активній
частині ТВ рядка. Суб'єктивна оцінка якості ТВ зображення залежно від швидкості
передачі відеоданих показала, що стандарт MPEG-1 можна ефективно
використовувати при кодуванні відеоданих до швидкості 3,5 Мбіт/с, тому що в
інтервалі швидкостей від 1,5 до 3,5 Мбіт/c збільшення швидкості передачі
відеоданих супроводжується адекватним покращенням якості ТВ зображення. Однак
подальше підвищення швидкості передачі відеоданих вже не веде до адекватного
покращення якості, і при швидкості передачі відеоданих 3,5 Мбіт/с і кращу
якість зображення виходить при кодуванні відеоданих за стандартом MPEG-2.
Стандарт MPEG-2 був спеціально розроблений для кодування ТБ сигналів мовного
телебачення , і він дозволяє отримати повну чіткість декодованого ТБ
зображення. При швидкості передачі відеоданих 9 Мбіт/с якість ТВ зображення
відповідає студійному. Пакет стандартів MPEG передбачає також можливість
переходу до телебачення високої чіткості. Спочатку для цієї мети призначався
стандарт MPEG-3. Однак на наступних етапах робіт він був об'єднаний зі
стандартом MPEG-2, після чого стандарт MPEG-3 як самостійний стандарт перестав
використовуватися. Наступний напрямок - стандарт MPEG-4, призначений для передачі
відеоданих в низькошвидкісних системах мультимедіа і відеоконференцій по
цифровим телефонним каналам. Стандарт MPEG- 4 не призначений для кодування
програм мовного телебачення .
