Проектирование железобетонного моста
Содержание
мост балка плита арматура
Введение
Задание
на проектирование
.
Варианты моста
.
Расчет пролетного строения
.1
Расчет главных балок
.1.1
Определение коэффициентов поперечной установки
.1.2
Определение расчетных усилий в главных балках
.1.3
Назначение требуемой площади напрягаемой арматуры и ее размещение
.1.4
Определение геометрических характеристик сечений железобетонных балок
.1.5
Определение потерь предварительного напряжения арматуры
.1.6
Расчет на прочность сечений, нормальных к продольной оси балки
.1.7
Расчет на прочность сечений, наклонных к продольной оси балки
.1.8
Расчет на трещиностойкость сечений, нормальных к продольной оси балки
.1.9
Определение общих деформаций (прогибов) балки
.2
Расчет плиты проезжей части
.
Технология строительства моста
.1
Монтаж опор
.2
Монтаж пролетных строений
Список
литературы
Введение
Мостовые сооружения используют для пропуска
дороги над водными препятствиями, ущельями, оврагами и другими дорогами.
Пролетные строения перекрывают пространство между опорами, воспринимают
нагрузку от перемещающихся по ним транспортных средств и передают ее и
собственный вес на опоры. Опоры воспринимают усилия от пролетных строений и
передают их через фундаменты на грунты основания.
К мостовым сооружениям предъявляют эксплуатационные,
экономические, экологические, эстетические и расчетно-конструктивные
требования. Эксплуатационные требования являются основными и сводятся к тому,
чтобы сооружение в течение заданного срока эксплуатации имело заданную
грузоподъемность, обеспечивало безопасность и комфортность пропуска по нему
пешеходов и транспортных средств без снижения скорости. Экономические
требования определяют, чтобы полная стоимость сооружения при заданном сроке его
службы, включая стоимость строительства, содержания, ремонта и возможной
реконструкции, была бы минимальной. Экологические требования определяются
интересами охраны окружающей среды. Вопросы окружающей среды приобретают все
большую остроту, что определяют необходимость строгого соблюдения принципа
наименьшего вмешательства в природную среду при проектировании искусственных
сооружений. Эстетические требования сводятся к тому, чтобы форма сооружения
соответствовала представлениям о красоте и гармонировала с окружающей
местностью или городской застройкой. Расчетно-конструктивные требования
обязывают, чтобы сооружение в целом и его отдельные элементы были рационально
прочными, устойчивыми и жесткими.
Автомобильная дорога на своем протяжении
пересекает многочисленные водотоки - малые, средние и большие реки, каналы. В Воронежской
Области насчитывается порядка 800 мостовых переходов.
Река Дон - самая большая река Воронежской
области. В районе города Лиски ее среднегодовые ресурсы составляют около 8
кубических километров. Ширина реки в межень от 40-50 м до 70-80 м. Глубина на
плесах 3-5 м.
Реки Воронежской области относятся к бассейну
Дона. Это левые притоки: Воронеж, Икорец, Битюг, Осередь и правые: Ведуга,
Девица, Потудань, Тихая Сосна, Черная Калитва. На северо-востоке протекает река
Хопер, которая впадает в Дон уже за пределами области.
Почвы незаменимы для жизни человека, сельского и
лесного хозяйства, экологического благополучия. Более 80% территории
Воронежской области покрывают черноземы - самые плодородные почвы на Земле.
Земельный фонд области равен 5,22 млн. га. Территория области делится по
характеру почв на лесостепную и степную части. Первая относится к Окско-Донской
провинции с распространением умеренно промерзающих типичных, выщелоченных,
оподзоленных черноземов и серых почв лесостепи. Вторая - к Южнорусской провинции
с распространением южных и обыкновенных черноземов степной
почвенно-биоклиматической области.
Воронежская область находится между 52˚ и
49˚ с.ш. в умеренном климатическом поясе. Лето относительно жаркое, а зима
умеренно-холодная. Континентальность климата возрастает с северо-запада на
юго-восток.Почти весь год территория Воронежской области находится под
господством западного переноса и умеренной воздушной массы. Формирование
климата происходит под влиянием умеренных, арктических и тропических воздушных
масс. Среднегодовая температура воздуха составляет около 6˚ С.. Абсолютный
минимум составляет −42˚С, абсолютный максимум +43˚С.
Безморозный период длится от 142-157 дней на севере до 155-168 дней на юге
области. Заморозки возможны во все теплые месяцы, кроме июля. Относительная
влажность воздуха заметно меняется в течение года. Так в мае-июне она
составляет 41-47%, а зимой - 80-85%. Среднегодовое количество осадков меняется
с северо-запада на юго-восток от 550 до 450 мм. Чуть больше осадков выпадает на
наветренных склонах возвышенностей, над крупными лесными массивами, населенными
пунктами. Максимум осадков приходится на июль, а минимум на февраль. В
Воронежской области преобладают ветры с западной составляющей. Среднегодовая
скорость ветра - 3,3-5,2 м/сек. Для зимы характерны более сильные ветры, в
среднем до 6,2 м/сек.
Мост будет соединять левый берег микрорайона
"Шилово" и правый берег "Новогремяченское" сельского
поселения.
Задание на проектирование
. Вид сооружения: ж/б мост;
. Временные нагрузки: А14, Н14;
. Категория дороги: III;
. Габарит: 10;
. Тротуары: 1,5;
. Пересекаемое препятствие:
Река: Класс: - Отверстие: 156,0 м. УМВ: 104,08
м. УВВ: 107,76 м.
РСУ: - м. УВЛ: 107,28 м. Скорость течения: 0,5
м/с. Толщина льда: 0,7 м.
Размыв: 0,9 м.
. Особые условия: карчеход
. Класс Бетона: В-45
1. Варианты моста
Вариант №1. Железобетонный балочный мост по
схеме: 21+42*3+21 м.
Промежуточные опоры: принимаем трехстолбчатые
опоры на сваях оболочках Ø1,6 м
при пролетах 42 м.
Устои: Массивные.
Категория дороги на мосту: III. Количество полос
движения на путепроводе -2. Габарит путепровода -10 м. Тротуары шириной -1,5 м.
Ширина полосы безопасности -1,5м. Высота перильного ограждения - 1,1 м.
Барьерное ограждение - мостовое одностороннее усиленное трубой со стойками на
цоколе.
Конструкция ездового полотна:
) асфальтобетон - 9 см
) защитный слой - 4 см
) гидроизоляция -0,6 см
) выравнивающий слой - 5 см
Вариант №2. Железобетонный балочный мост по
схеме: 21+33+42+33*2 м.
Промежуточные опоры: принимаем трехстолбчатые
опоры на сваях оболочках Ø1,6 м
при пролетах 42 м.
Устои: Козловые.
Категория дороги на мосту: III.
Количество полос движения на путепроводе -2.
Габарит путепровода -10 м.
Тротуары шириной -1,5 м. Ширина полосы
безопасности -1,5 м.
Высота перильного ограждения - 1,1 м. Барьерное
ограждение - мостовое одностороннее усиленное трубой со стойками на цоколе.
Конструкция ездового полотна:
) асфальтобетон - 9 см
) защитный слой - 4 см
) гидроизоляция -0,6 см
) выравнивающий слой - 5 см
Таблица 1.1.
Определение стоимости вариантов моста.
Элементы
моста
|
Кол-во
|
Стоимость,
р.
|
|
|
единицы
|
Вариант
I - Железобетонный балочный L=168 м.
|
1.
Промежуточные
трехстолбчатые опоры на сваях оболочках
|
3
|
|
|
а)
изготовление и погружение оболочек диаметром 1,6 м, м3
|
200,27
|
280
|
56075
|
б)
заполнение оболочек бетоном, м3
|
59,56
|
40
|
2382
|
в)
конструкции сборных оболочек, м3
|
26,76
|
215
|
5753
|
г)
заполнение оболочек бетоном, м3
|
83,42
|
50
|
4171
|
д)
бетонный ригель, м3
|
84,36
|
140
|
11810
|
2.
Железобетонные
пролетные строения балочные разрезные из составных балок с напряженной
арматурой, м3
|
4010,36
|
190
|
951968
|
3.
Железобетонные
пролетные строения балочные разрезные из цельноперевозимых балок с
напряженной арматурой, м3
|
617,4
|
170
|
104958
|
|
Всего:
|
1137117
|
Вариант
II - Железобетонный балочный L=162 м.
|
1.
Промежуточные
трехстолбчатые опоры на сваях оболочках
|
6
|
|
|
а)
изготовление и погружение оболочек диаметром 1,6 м, м3
|
70,23
|
280
|
19664
|
б)
заполнение оболочек бетоном, м3
|
259,61
|
40
|
10384
|
в)
конструкции сборных оболочек, м3
|
37,48
|
215
|
8058
|
г)
заполнение оболочек бетоном, м3
|
91,34
|
50
|
4567
|
д)
бетонный ригель, м3
|
96,67
|
140
|
13534
|
2.
Железобетонные
пролетные строения балочные разрезные из цельноперевозимых балок с
напряженной арматурой, м3
|
1086,427
|
170
|
184692
|
3.
Железобетонные
пролетные строения балочные разрезные из составных балок с напряженной
арматурой, м3
|
1252,59
|
190
|
237992
|
|
Всего:
|
478891
|
Из таблицы 1.1. наглядно видно, что 2-ой вариант
моста экономически выгоднее. Поэтому этот вариант принят для дальнейшей
разработки.
Рис.1.1. Схемы поперечных сечений:
а - пролетного строения;
в - расчетного сечения.
2. Расчет пролетного строения
.1 Расчет главных балок
.1.1 Определение коэффициентов поперечной установки
В курсовом проекте коэффициенты поперечной
установки КПУ определяются методом внецентренного сжатия по линиям влияния,
которые загружают временными нагрузками А-14, пешеходной и Н-14 (рис. 2.1.).
Размеры полосы безопасности П и проезжей части
пв при Г-10: П=1,5 м; пв=7,0 м.
КПУр для тележек нагрузки А-14 вычисляется по
формуле:
Для равномерно распределенной полосовой нагрузки
А-14 КПУν
определяется
с учетом коэффициента полосности S1, равного 1,0 для нагрузки с полосы
движения, вызывающей наибольшие усилия, расположенной ближе к краю моста и
равного 0,6 - для остальных полос нагрузки:
От нагрузки толпы на тротуарах КПУТ вычисляют по
формуле:
От нагрузки Н-14 КПУН14 определяется по формуле:
Ординаты линий влияния под крайними балками
определяются по формуле:
где n - число главных балок; a1 - расстояние
между крайними балками;- расстояние между попарно симметричными балками.
Рис. 2.1. Схемы загружения пролетного строения
временными нагрузками при определении коэффициентов поперечной установки:
а) невыгодное размещение нагрузки А-14 на
проезжей части без полос безопасности;
б) невыгодное размещение нагрузки А-14 на всей
ширине ездового полотна;
в) невыгодное загружение нагрузкой Н-14.
Схема загружения а):=0,3571 yТП=-0,2392=0,2337
yТЛ=0,5702=0,1623=0,0389
Схема загружения б):=0,4545 y3=0,2597=0,3311
y4=0,1363
Схема загружения в):=0,3928 y2=0,2175
.1.2 Определение расчетных усилий в главных
балках
Расчетные усилия (изгибающие моменты и
поперечные силы) определяются в характерных сечениях загружением линий влияния.
Линии влияния загружают постоянной и временной нагрузками так, чтобы в
характерных сечениях возникали наибольшие усилия.
Усилия от нагрузки А14 при 1-й схеме загружения.

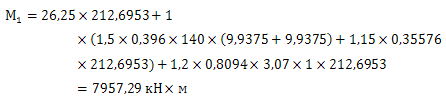

Изгибающий момент:
Поперечная сила:
Усилия от нагрузки А14 при 2-й схеме загружения.
Изгибающий момент:
Поперечная сила:
Усилия от нагрузки Н14.
Изгибающий момент:
Поперечная сила:
Постоянная нагрузка равна:
где ω1 и
ω2
- площади
соответствующих линий влияния (рис. 2.2.); Zip и Zip` - ординаты линий влияния
под тележкой А14 или Н14;=140 кН - давление на ось тележки; ν=10
кН/м
- интенсивность равномерно распределенной нагрузки А14; PT=3,92-0,0196×λ
кПа
- равномерно распределенная нагрузка на тротуарах, где λ=l
- длина
загружения; T - ширина тротуара; (1+μ) - динамический
коэффициент к нагрузкам от подвижного состава (к тележкам нагрузки АК для
расчета элементов железобетонных мостов - 1, к равномерно распределенной
нагрузке АК - 1, к нагрузке НК - 1); gб=Pб/lП - интенсивность собственного веса
балки; Pб=798,57 кН при lП=42 м; gТ=5,7 кН/м при Т=1 м - интенсивность
собственного веса тротуаров; gП=0,42 кН/м - то же металлических перил;Н -
интенсивность нормативной постоянной нагрузки от i-го конструктивного слоя
ездового полотна равная giН=hi×γi, где
hi - толщина слоя, γi - удельный вес
слоя; γf
- коэффициенты надежности по нагрузкам (вес покрытия ездового полотна и
тротуаров автодорожных мостов - 1,5; вес выравнивающего, изоляционного и
защитного слоев автодорожных мостов - 1,3; другие постоянные нагрузки и
собственный вес - 1,1; тележка нагрузки АК - 1,5; равномерно распределенная
часть нагрузки АК - 1,15;
нагрузка НК - 1; к распределенным нагрузкам для
тротуаров при расчете пролетного строения и опор при учете совместно с другими
нагрузками - 1,2); PН14=252 кН - давление на оси нагрузки Н14; nб - количество
главных балок в поперечном сечении.
Рис. 2.2. Схемы загружения линий влияния при
расчете главных балок:
а) постоянная нагрузка;
б) нагрузка от толпы;
в) нагрузка А14 равномерно распределенная и
тележка;
г) нагрузка Н14.
Усилия от нагрузки А14 при 1-й схеме загружения.
Изгибающий момент:
Поперечная сила:
Усилия от нагрузки А14 при 2-й схеме загружения.
Изгибающий момент:
Поперечная сила:
Усилия от нагрузки Н14.
Изгибающий момент:
Поперечная сила:
.1.3 Назначение требуемой площади напрягаемой
арматуры и ее размещение
В зависимости от длины балки приближенно
назначается расстояние от нижней грани растянутой зоны до центра тяжести
напрягаемой арматуры: ap=18 cм при lП=42 м.
В предположении, что высота сжатой зоны бетона
не более высоты плиты, предварительно находится требуемая площадь напрягаемой
арматуры
где M - наибольший расчетный изгибающий момент;
h0=h-aP - рабочая высота сечения; RP - расчетное сопротивление растяжению
напрягаемой арматуры для автодорожных мостов при расчетах по предельным
состояниям первой группы.
качестве напрягаемой арматуры применяются пучки
из высокопрочной гладкой проволоки класса В диаметром d1=5 мм с количеством
проволоки n=48.
Площадь поперечного сечения одного пучка из n
проволок составляет
Требуемое количество арматурных пучков обычно
принимают с запасом на 1 больше.
Принимаем 6
арматурных пучков.
Фактическая площадь напрягаемой арматуры
После размещения напрягаемой арматуры уточняется
фактические значения величин:
Где ai-расстояние от нижней грани пояса до
центра тяжести i-го ряда пучков; ni - количество пучков в i-том ряду.
Рис. 2.3.
