Технические средства обеспечения информационной безопасности
Оглавление
Введение
Задание
на курсовой проект
Расчет
значений октавного уровня сигнал/шум
Расчет
словесной разборчивости речи
Вывод
Список
литературы
Приложение
Введение
Защищенность помещения от утечки информации по акустическим
(виброакустическим) техническим каналам может быть определена с помощью уровня
разборчивости речи за его пределами. Под разборчивостью понимают некоторую
интегральную оценку речевого сигнала и, в соответствии с международным
стандартом ISO/TR 4870, определяют как «степень, с которой речь может быть
понята (расшифрована) слушателями». Под этим понимается степень, с которой
слушатели могут идентифицировать (понять смысл) фраз, слов, слогов и фонем. В
соответствии с этим различаются виды разборчивости: фонемная, слоговая, словесная
и фразовая, которые, однако, все связаны друг с другом, и могут быть
пересчитаны одна в другую.
Для определения разборчивости на практике, в частности, при оценке
акустических свойств помещений, используется множество методов (стандарты ГОСТ
25902-83, ГОСТ 51061-97, ANSIS3.2
и др.), которые учитывают определённые акустические характеристики влияющие на
разборчивость: акустический защищённость речь
· уровень речевого сигнала во всех точках помещения;
· уровень внешних и внутренних шумов;
· время реверберации;
· структура, уровень и направление прихода отражённых сигналов.
В данном курсовом проекте представлены оценки акустической защищённости
на основе «метода формантной разборчивости» с использованием инструментальных
средств, а также методика оценки защищенности речевой информации, циркулирующей
в выделенных помещениях, от речевой разведки с применением акустических,
виброакустических и оптико-электронных (лазерных) средств при проведении
инструментального контроля заданного помещения.
Задание на курсовой проект
. Произвести расчет значений октавного уровня соотношения «сигнал/шум» на
основе исходных данных.
. Произвести расчет словесной разборчивости речи на основе исходных
данных.
. Оформить результаты в виде расчетно-пояснительной записки. В расчетно-пояснительной
записке по результатам расчетов сделать вывод о выполнении норм защищенности
помещения от утечки речевой информации по акустическому каналу. В случае
невыполнения норм сформулировать предложения по обеспечению требуемого уровня
защищенности речевой информации от утечки по техническому каналу.
. К расчетно-пояснительной записке приложить протокол инструментального
контроля выполнения норм противодействия акустической речевой разведки, образец
которого указан в приложении А методического пособия. акустический защищённость
сигнал шум
Исходные данные:
· язык речевого сигнала - русский;
· канал утечки информации - акустический (отверстия электропроводки, щели и трещины в строительных
конструкциях, неплотности дверных и оконных проемов);
· уровни речевого сигнала: 49, 46, 44, 40, 35 дБ;
· уровни шумов: 59, 54, 51, 50, 46 дБ;
· категория помещения: II (совершенно секретный объект).
· нормированное распределение октавных
отношений «сигнал /шум»: -4, -9, -12, -15, -17
·
Расчет значений октавного уровня сигнал/шум
Расчет октавных уровней маскирующего
сигнала Lмi, (Vмi) осуществляется по
формуле
Lмi (Vмi) = Lсi (Vсi) - Енi
где Lсi (Vсi) - уровни акустического
сигнала в контрольной точке, дБ; Енi - нормированное
распределение октавных отношений «сигнал /шум», дБ.
Lм1 (Vм1) = 49 + 4 = 53 (дБ)
Lм2 (Vм2) = 46 + 9 = 55 (дБ)
Lм3 (Vм3) = 44 +12 = 56 (дБ)
Lм4 (Vм4) = 40 +15 = 55 (дБ)
Lм5 (Vм5) = 35 +17 = 52 (дБ)
Значение уровня октавного отношения «сигнал/шум» является основным
показателем защищенности речевой информации от утечки по акустическому
(виброакустическому) техническому каналу и находится по формуле:
Еi = Lci - Lшi - ΔLт,
где
- спектральный уровень речевого сигнала в месте
измерения в i-й октавной полосе, [дБ]; -
уровень шума (помехи) в месте измерения в i-й октавной полосе, [дБ];DLт = (20...40) дБ
- поправка, позволяющая получить превышение сигнала над помехой (шумом) в
контрольной точке и повышение достоверности и точности измерений. Величина
поправки устанавливается максимально возможной для конкретного передающего
измерительного комплекса.DLт = 20дБ.
Е1 = 49 - 59 - 20= -40(дБ)
Е2 = 46 - 54 - 20= -28(дБ)
Е3 = 44 - 51 - 20= -27(дБ)
Е4 = 40 - 50 - 20= -30(дБ)
Е5 = 35 - 46 - 20= -31(дБ)
Расчет словесной разборчивости речи
Значения формантных параметров ΔАi определим в соответствии с графиком
на рис. 1:
Рисунок 1, Зависимость формантного параметра ΔАi от частоты октавной полосы.
Откуда следует: ΔА = {18.25, 13.45, 9.89, 6.65, 4.64}.Отношение
«сигнал/шум»:
Т.е.
q = {-10, -8, -7, -10, -11}, откуда следует параметр отношения «сигнал/шум»:
Q = {-28.25, -21.45,
-16.89, -16.65, -15.64}
Коэффициент
восприятия формант слуховым аппаратом человека находится следующей формулой:
При
известном параметре отношения «сигнал/шум», имеем:
p =
{9.29*10-3, 39.06*10-3, 84.35*10-3, 87.48*10-3,
101.56*10-3}
Определим
значение весового коэффициента в октавных полосах:
Расчёт

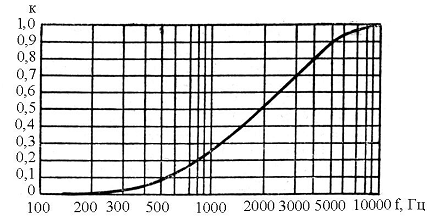

проведём с помощью графика функции распределения формант:
Рис. 7 - Функция распределения формант
Имеем: k = {0.03,
0.11, 0.21, 0.31, 0.26}. Далее рассчитаем интегральный индекс артикуляции (понимаемости) речи:
R =
(9.29*0.03+39.06*0.11+84.35*0.21+87.48*0.31+101.56*0.26)*10-3 =
0.076
Наконец,
вычислим словесную разборчивость W речи по следующей формуле:
W = 1.54*R0.25*[1 - exp( -11*R)] ≈ 0.457
Вывод
Норма защищенности информации от утечки по акустическим техническим
каналам для словесной разборчивости для помещений II класса Wн = 0.2, что значительно меньше
полученного нами значения. Для устранения утечек по данному каналу
рекомендуется первым делом сделать капитальный ремонт данного и желательно
соседних помещений. Кроме этого рекомендуется установить активный постановщик
помех, который будет препятствовать распознаванию речи (уменьшит коэффициент разборчивости
речи).
) Справочник
- Акустика, 1989г.
) Вахитов
Я. Ш. - Теоретические основы электроакустики и электроакустическая аппаратура,
2012г.
) Покровский
Н.Б. - Расчет и измерение разборчивости речи. М.: Гос. Издательство литературы
по вопросам связи и радио, 1962. 392 с.
) Заборов
В. И., Лалаев Э. М., Никольский В. Н. - Звукоизоляция в жилых и общественных
зданиях, 2009.
) Калинцев
Ю. К. - Разборчивость речи в цифровых вокодерах, 1991г.
) Сапожков
А. А. - Звукофикация помещений, 1979г.
) Ирина
Алдошина - Субъективные и объективные методы оценки разборчивости речи, 2012г.
) Хорев
А. А. - Технические каналы утечки информации.
) Волобуев
С. В. - Оценка акустической защищённости без применения инструментальных
средств, 2009г.
11) ГОСТ
Р 50840-95. Государственный стандарт Российской Федерации. - Передача речи по
трактам связи. Методы оценки качества, разборчивости и узнаваемости. Издание
официальное. - М.: Госстандарт России, 2012.
Приложение
ПРОТОКОЛ №__
инструментального контроля выполнения норм противодействия
акустической речевой разведки
1. Объект контроля: помещение 5,2х4,7 м, высота потолка 3 м.
. Назначение объекта: проведение работ по разработке технологии
изготовления изделий, учета новых технологических решений. Категория защищаемой
информации - II (вторая).
. Вид контроля: периодический.
. Вид канала перехвата речевой информации: акустический.
. Контролируемые ограждающие конструкции: двойная деревянная дверь, 3
окна с двойным остеклением, кирпичные оштукатуренные стены с наклеенными
обоями, 12 ламп накаливания, 6 столов и 6 стульев, 6 ПК и 6 принтеров, 6
сейфов, 3 шкафа и плоттер.
. Специальные меры защиты информации не применяются
. Метод проведения измерений: методическое пособие для КП [1].
. Таблицы результатов измерений и расчетов показателя противодействия
(таблица А1, таблица А2)
Заключение о выполнении норм противодействия
(нормы выполнены)
Контроль выполнили:
_________________ ______________
(должность, фамилия, инициалы) (подписи)
в присутствии представителей ____________________________
(наименование организации)
____________________________
(должность, фамилия, инициалы) (подписи)
Дата проведения контроля « » ............... 20__ года.
Табл. А1 - Результаты определения уровня отношения «сигнал/шум» в
октавных полосах в контрольной точке.
Номер октавной полосы, i
|
Уровень акустического шума в контрольной точке, Lшi, дБ
|
Уровень суммарного акустического сигнала и акустического
шума в контрольной точке, L(с+ш)i, дБ
|
Уровень акустического сигнала в контрольной точке, Lсi, дБ
|
Отношение «сигнал/шум» в контрольной точке, Еi, дБ
|
1
|
59
|
108
|
49
|
-20
|
2
|
54
|
100
|
46
|
-18
|
3
|
51
|
95
|
44
|
-17
|
4
|
50
|
90
|
40
|
-20
|
5
|
46
|
81
|
35
|
-21
|
Табл. А2 - Результаты расчета значения показателя противодействия
акустической речевой разведке в контрольной точке
Номер октавной полосы, i
|
Значение октавного индекса артикуляции, pi, 10-3
|
Значение интегрального индекса артикуляции, R
|
Значение показателя противодействия акустической разведке W
|
1
|
9.29
|
0.076
|
2
|
39.06
|
|
|
3
|
84.35
|
|
|
4
|
87.48
|
|
|
5
|
101.56
|
|
|
