Задание 1. Разработка блок-схемы
рекламного проекта
Рис. 1 -
Блок-схема процесса осуществления рекламного проекта
Задание 2. Для исследования качества
процесса изготовления стальных осей на токарном станке были измерены 90 осей.
Постройте гистограмму.
исикава разброс качество изделие

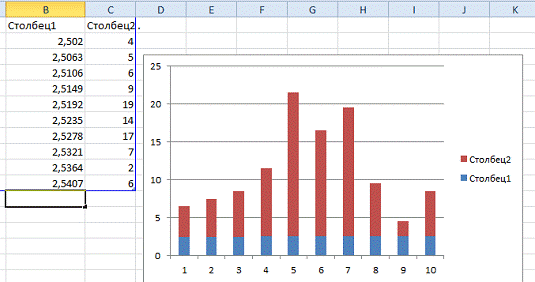

Рис. 2 - Гистограмма
Задание 3. Построить диаграмму
разброса(рассеивания).
|
Номер интервала,i
|
Частоты, mj
|
Относительная частота
|
|
1
|
2.502;2,5063
|
4
|
|
|
2
|
2,5063;2,5106
|
5
|
|
|
3
|
2,5106;2,5149
|
6
|
|
|
4
|
2,5149;2,5192
|
9
|
|
|
5
|
2,5192;2,5235
|
19
|
|
|
6
|
2,5235;2,5278
|
14
|
2,5278;2,5321
|
17
|
|
|
8
|
2,5321;2,5364
|
7
|
|
|
9
|
2,5364;2,5407
|
2
|
|
|
10
|
2,5407;2,545
|
6
|
|
Распределение с обрывом
слева(справа). Это одна из тех форм, которые часто встречаются при 100%
контроле изделий из-за плохой воспроизводимости процесса, а так же когда,
например, отобраны и исключены из партии все изделия с параметрами ниже
контрольного норматива (или выше, или те и другие)
Рис. 3 - Диаграмма рассеивания
