Проектирование двухэтажного жилого здания
Введение
Повышение эффективности общественного
производства и качества работы во всех звеньях народного хозяйства, возможно
только при постоянно возрастающих темпах научно-технического прогресса,
внедрение передовой технологии, повышение творческой активности и
производительности труда людей, улучшении условий их труда и быта.
Необходимые для человека и технических процессов
условия внутренней среды на производстве, в жилых и общественных зданиях
обеспечиваются с помощью систем отопления, теплоснабжения, вентиляции и
кондиционирование воздуха.
Масштабы строительства в нашей стране выдвинуты
строительную индустрию в числа важнейших отраслей народного хозяйства.
Строительная техника развивается на научной основе с использованием достижений.
Обеспечение комфортных тепловых условий в
отношениях гражданских и производственных зданиях, в холодное время года
необходимо для высоко-производственного труда, укрепление здоровья и улучшения
отдыха трудящихся. В настоящее время широко применяется центральное отопление зданий,
в первую очередь водяное на базе теплофиксации.
Отопление способствует увеличению срока службы
зданий и оборудования, нормализации технологических процессов, повышению
качества выпускаемой продукции. Тепловой комфортной обеспечивается, если
поддерживать определенную температуру в помещении, температуру внутренней
поверхности наружных ограждений и поверхности отопительных установок.
Рассмотрение ближайшей строительно-экономической
перспективы подтверждает преимущественное развитие централизованного водяного
теплоснабжения на базе ТЭЦ и крупных тепловых станций, а также рассмотрение
атомной энергетики.
Ожидается сокращение организаций в использовании
электрической энергии для отопления потребителей народного хозяйства страны и
передачи избытков энергии по СЭС в другие индустриальные районы страны.
Большинство городов нашей страны имеет
разветвленную систему теплоснабжения. Около 1/3 всего топлива, снижаемого в
стране, расходуется для целей отопления. Поэтому с экономической точки и в
связи с большой напряженностью экономического баланса страны, оказывается очень
важными рациональное использование топлива.
Правильное интенсивное снабжение зданий в
масштабах всей страны, может дать большой экономический эффект.
Совместный труд научных работников и строителей
позволят поднять коммунальное хозяйство на новую ступень развития и тем самым
обеспечить дальнейшее улучшение быта людей, охрану и рациональное использование
водных ресурсов.
1. Общая часть
.1
Природно-климатическая характеристика района строительства
Таблица №1. Природно-климатическая
характеристика района строительства.
|
№
|
Наименование
характеристики
|
Характеристика
|
Источник
информации
|
|
1
|
Район
строительства
|
г.Хабаровск
|
По
заданию
|
|
2
|
Климатический
район и подрайон строительства
|
Ι
В
|
СНиП
2.01.01.-82
|
|
3
|
Зона
влажности
|
Нормальная
|
СНиП
ΙΙ-3-79*
|
|
4
|
Расчетная
зимняя температура, наиболее холодных суток, обеспеченностью 0,92 пятидневок
|
-
34°С
|
СНиП
2.01.01.-82
|
|
5
|
Продолжительность
отопительного периода со среднесуточной температурой воздуха
|
208
суток
|
СНиП
2.01.01.-82
|
|
6
|
Средняя
температура периода, со среднесуточной температурой воздуха
|
-
9,9
|
СНиП
2.01.01.-82
|
|
7
|
Повторяемость
ветра (%), средняя скорость ветра м/с, в январе по направлению румбов
|
С
2 / 2,2 СВ 8 / 2,6 В 5 / 1,2 ЮВ 3 / 2,3 Ю 6 / 1,8 ЮЗ 57 / 4 З 17 / 4,1 СЗ 2 /
1,9
|
СНиП
2.01.01.-82 Приложение 4
|
|
8
|
Нормативная
глубина промерзания грунта под оголенной поверхностью
|
2,68м.
|
Дополнение
к СНиП ΙΙ-А6-62 для ДВ
|
|
9
|
Наличие
вечномерзлого грунта
|
Нет
|
СНиП
2.01.01.-82
|
|
10
|
Грунты
|
Суглинок
|
По
заданию
|
|
11
|
Вес
снегового покрова, кгс/м3
|
0,7
(70)
|
СНиП
2.01.07-85
|
|
12
|
Сейсмичность
района
|
6
баллов
|
СНиП
II-7-81*
|
Таблица №2. Роза ветров.
|
С
|
СВ
|
В
|
ЮВ
|
Ю
|
ЮЗ
|
З
|
СЗ
|
|
1
|
2
|
8
|
5
|
3
|
6
|
57
|
17
|
2
|
|
2
|
2,2
|
2,6
|
1,2
|
2,3
|
1,8
|
4
|
4,1
|
1,9
|

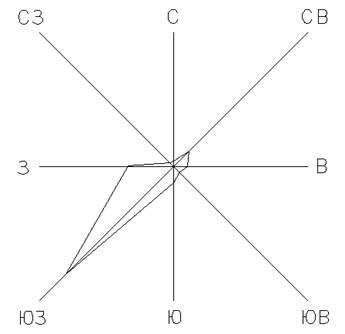

Роза ветров по повторяемости ветра.

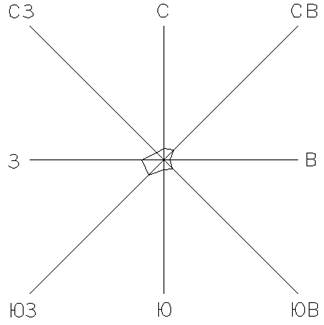

Роза ветров по скорости ветра.
1.2 Объемно- планировочная
характеристика здания
строительство монтаж приспособление затрата
Объёмно-планировочной характеристикой здания
называется расположение помещений заданным размером в одном комплексе,
подчиненное функциональным архитектурно-художественным и экономическим
требованиям. Основная форма помещений в плане - прямоугольная. Проектируемое
здание - двухэтажное. Длина здания в осях 1-4 - 27000мм, ширина в осях А-В -
12000мм.
В здании запроектирован сборный ленточный
фундамент из бетонных блоков марок: ФБС 24.6.6, ФБС 12.6.6, ФБС 9.6.6, ФБС
24.4.6, ФБС 12.4.6, ФБС 9.4.6. Перекрытия выполнены из сборных железобетонных
пустотных предварительно напряженных плит следующих марок: ПК 60-15. Наружные и
внутренние стены, перегородки выполнены из глиняного плотнотелого кирпича на
цементно-песчаном растворе, толщина наружной стены - 640мм, внутренних несущих
- 380мм, перегородок - 120мм. Сообщение между этажами осуществляется по
лестничным маршам. Для естественного освещения помещений в здании предусмотрены
оконные проемы. Крыша здания совмещенная, невентилируемая. Уклон к воронке
равен 0,04. Кровля - рулонный ковер. На этажи здание разделяют пустотные плиты
перекрытия. Сообщение между помещениями осуществляется с помощью межкомнатных
дверей.
1.3 Выбор
конструкций
Таблица №3. Выбор конструкций.
|
№.
|
Наименование
конструкции
|
Марка
|
Кол-во
|
Масса
|
Эскиз
|
|
|
|
|
Одного
элемента
|
Всех
эл-ов
|
|
|
1.
|
Фундаментные
блоки
|
ФБС
24.6.6
|
156
|
1,96т
|
305,76т
|
|
|
|
ФБС
12.6.6
|
36
|
0,96т
|
34,56т
|
|
|
|
ФБС
9.6.6
|
48
|
0,7т
|
33,6т
|
|
|
|
ФБС
24.4.6
|
90
|
1,3т
|
117т
|
|
|
|
ФБС
12.4.6
|
30
|
0,64т
|
19,2т
|
|
|
|
ФБС
9.4.6
|
48
|
0,47т
|
22,56т
|
|
|
2
|
Перемычки
|
2ПБ-22-3
|
175
|
0,093т
|
16,28т
|
|
|
|
2ПБ-16-2
|
30
|
0,065т
|
1,95т
|
|
|
|
2ПБ-13-1
|
48
|
0,055т
|
2,64т
|
|
|
|
2ПБ-25-3
|
37
|
0,103т
|
3,81т
|
|
|
3
|
Плиты
перекрытия
|
ПК
60.15
|
70
|
2,8т
|
196т
|
|
|
4
|
Плиты
покрытия
|
ПК
60.15
|
36
|
2,8т
|
100,8т
|
|
|
5
|
Окна
|
ОРС
15-18
|
35
|
134,6кг
|
4,71кг
|
|
|
|
ОР
15-12
|
4
|
77,01кг
|
307,04кг
|
|
|
6
|
Двери
|
ДГ
24-12
|
2
|
73,0кг
|
146кг
|
|
|
|
ДГ
21-9
|
36
|
51,0кг
|
1836кг
|
|
|
|
ДГ
21-7
|
20
|
41,0кг
|
820кг
|
|
|
7
|
Лестничный
марш
|
IЛМ27.12.I.4-4
|
2
|
1,52т
|
3,04т
|
|
|
8
|
Лестничная
площадка
|
ЛП.28.II-5
|
1
|
1,1т
|
1,1т
|
|
2. Земляные работы
.1 Подсчет объемов работ
Определяются размеры котлована по дну: для этого
к размерам здания прибавляется по одному метру в каждую сторону, учитывая
габариты фундамента, может быть до полутора метров.
Для подсчета объема выемки грунта с откосами без
креплений в грунтах - супеси, необходимо найти коэффициент откоса m, используя
таблицу 1 (СНиП 12-03-99 «Техника безопасности в строительстве»).
Таблица №4. Крутизна откосов в зависимости от
вида грунта и глубины выемки.
|
Вид
грунтов
|
Крутизна
откосов (отношение его высоты к заложению) при глубине выемки в м, не более
|
|
1,5
|
3
|
5
|
|
Насыпные
неуплотненные
|
1
: 0,67
|
1
: 1
|
1
: 1,25
|
|
Песчаные
и гравийные
|
1
: 0,5
|
1
: 1
|
1
: 1
|
|
Супесь
|
1
: 0,25
|
1
: 0,67
|
1
: 0,85
|
|
Суглинок
|
1
: 1,0
|
1
: 0,5
|
1
: 0,75
|
|
Глина
|
1
: 1,0
|
1
: 0,25
|
1
: 0,5
|
|
Лессы
и лессовидные
|
1
: 1,0
|
1
: 0,5
|
1
: 0,5
|
Определение величины откосов:
Определяем геометрические размеры
въездной траншеи:
где, Н - глубина котлована,-
коэффициент съезда, принимается в пределах 10-15% от глубины.= 0,1-0,15
Определение объема срезки грунта
котлована.
Грунт срезается по всей площади
котлована, выездной траншеи подъездным путем.
Срезки подлежит 15-20 см.
Объем определяется в м2 и
м3.
котл =
в.тр =
(lmp*C)*(b+C)
= H - 0,15 - 0,15 = 2,850-0,30 =
2,550мкотл = (62,0 + 2*1,43)*(22,0+2*1,43) = 66,86*24,86 = 1662,14м2в.тр =
(19,0 - 1,43)*(8+1,43) = 165,69м2ср.к = 1662,14*0,15 = 249м3ср.в.т =
165,69*0,15 = 25м3
общ = Sкотл + Sв.тр = 1662,14 +
165,69 = 1828м2общ = Vср.к + Vср.в.т = 249 + 25 = 274м3
Определение объема грунта котлована
разработанного экскаватором. Все расчеты ведутся относительно подошвы котлована
(lк, aк)
I = lк*
aк*h = 29*12*2,75 = 1196,25м3II,III,IV =
VII
VIII =
VIV =
VV =
VVI =
VVII =
VVIII =
Vобщ=VI+2VII+VIII+VIV+4VV+VVI+VVII+VVIII=
1196+2*147+71+10+4*0,8+220+17+15 = 1826,2м3.
Vдор = lk*ak*0,15
= 29*14*0,15 = 40,6м3.
Для разработки котлована принимаем экскаватор
Э-652Б с емкостью ковша 0,65м3, оборудованного прямой лопатой.
2.2 Выбор и ТО земляных механизмов
Принимаем комплект машин:
· Экскаватор Э-652Б
· Бульдозер ДЗ-8
· Автосамосвал МАЗ-205
Таблица №5. Технические характеристики
экскаватора Э-652Б.
|
Параметры
|
Индекс
машины
|
|
Дизель(электродвигатель)
|
Д-108-8
|
|
Мощность,
кВт
|
55-60,0
|
|
Ходовое
устройство
|
Гусеничное
|
|
Скорость
передвижения экскаватора, км/ч
|
1,7;
3,0; (2,4; 4,3)
|
|
Преодолеваемый
уклон пути, град
|
22
|
|
Радиус
задней части поворотной платформы, м
|
3,28
|
|
База,
м
|
3,42
|
|
Колея,
м
|
2,3
|
Таблица №6. Параметры экскаваторов при работе
обратной лопатой.
|
Вместимость
ковша, м3
|
0,65
|
|
Категория
разрабатываемого грунта
|
I…IV
|
|
Длина
стрелы рукояти, м
|
5,5;
3,02
|
|
Угол
наклона стрелы, град
|
60
|
|
Глубина
копания траншей,м
|
5,8
|
|
Радиус
копания на уровне стоянки, м
|
4,7
|
|
Высота
копания выгрузки, м
|
6,1
|
|
Радиус
копания выгрузки, м
|
9,2;
8,1
|
|
Продолжительность
рабочего цикла, с
|
20
|
2.3 Технология производства земляных
работ
. К началу работ необходимо иметь:
· наряд - заказ на производство
земляных работ;
· схему разбивки котлована с
нанесением существующих подземных коммуникаций;
· разрешение на право производства
земляных работ от Горэлектросети и других организаций;
· ходовые визирки для проверки для
проектных отметок дна котлована;
· проект на производство земляных
работ, при разработке которого используется настоящая типовая карта.
. Земляные работы должны быть произведены в две
стадии:
· подготовительные работы;
· непосредственно разработка
котлована.
Подготовительные работы: устройство временных
подъездных дорог, геодезическая разбивка осей здания, ограждение строительной
площадки, установка обноски с выноской вертикальных отметок и осей здания на
обноску, закрепления осей котлована на местности.
. После завершения работ составляется
исполнительная схема и акт сдачи-приемки работ с оценкой качества. Качество
выполненных работ определяется согласно СНиП III-Б
(раздел УП).
На весь период строительства должен быть
организован надежный отвод поверхностных вод.
3. Технология производства монтажных
и строительных работ
.1 Определение объемов работ
Таблица № 7. Ведомость объемов работ.
|
№
|
Наименование
объемов работ
|
Кол-во
шт
|
Объемы
работ м3
|
|
|
|
Металлические
конструкции, м3
|
Ж/б
конструкции, м3
|
|
1
|
Плиты
покрытий
|
36
|
-
|
-
|
1,12
|
40,32
|
|
2
|
Плиты
перекрытий
|
70
|
-
|
-
|
1,12
|
|
3
|
Перемычки
|
290
|
-
|
-
|
0,04
|
9,87
|
|
4
|
Фундаментные
блоки ФБС
|
408
|
-
|
-
|
0,78
|
318,24
|
|
5
|
Лестничные
марши
|
2
|
-
|
-
|
0,61
|
1,22
|
|
6
|
Лестничные
площадки
|
1
|
-
|
-
|
0,44
|
0,44
|
|
7
|
Кирпичная
кладка
|
386м3
|
|
|
|
|
|
Итого:
|
|
|
|
|
448,49
|
3.2 Выбор метода монтажа конструкций
Поэлементный монтаж - наиболее распространенный
для массовых конструкций зданий. При монтаже конструктивными элементами или
узлами подают и устанавливают в проектное положение отдельные готовые
конструкции или их крупные части. Такой метод требует минимальных затрат на
подготовительные работы и наиболее удобен для монтажа с «транспортных средств».
Но число подъемов (число монтажных элементов) при этом оказывается
максимальным.
3.3 Выбор монтажных механизмов
Выбор монтажных кранов производится на основании
технико-экономических сопоставлений возможных вариантов их использования.
Рациональность, применяемая того или иного
крана, определяется прежде всего, геометрическими или грузовыми параметрами
имеющихся кранов, весовыми характеристиками подлежащих монтажу конструкций и
размерами сооружений, а также стоимостью машино-смены крана. Для установки всех
элементов сооружения обычно применяют один монтажный кран. Исходя из
перечисленного выше принимаем кран КС-4572.
Таблица № 8. Технические характеристики крана
КС-4572.
|
Параметры
|
КС-4572
|
|
Грузоподъемность,
т: на выносных опорах без выносных опор
|
16…1,5
3…0,5
|
|
Вылет
(наименьший-наибольший), м
|
3,8…17,8
|
|
Тип
стрелы
|
телескопическая
|
|
Число
секций стрелы
|
3
|
|
Стреловое
оборудование: основное сменное
|
с
основной выдвижной стрелой с выдвижной стрелой с гуськом
|
|
Длина
стрелы (наименьшее-наибольшее), м
|
9,7…21,7
|
|
Наибольшая
высота подъема крюка, м: при вытянутой стреле «выдвинутой»
|
10
27
|
|
Наибольшая
скорость подъема груза, м/мин
|
8,5…32,7
|
|
Скорость
подаски груза, м/мин
|
0,3
|
|
Частота
вращения поворотной платформы, мин
|
0,3…1,8
|
|
Скорость
изменения вылета крюка, м/мин
|
9
|
|
Скорость
передвижения, км/ч: транспортная рабочая с грузом
|
50
5
|
|
Привод
кранового оборудования
|
гидравлический
|
|
Базовый
автомобиль
|
КамАЗ-53213
|
|
Мощность
двигателя, кВт
|
154,5
|
|
Габаритные
размеры в транспортном положении, мм
|
12000*2500*3550
|
|
Масса
крана с основной стрелой, т
|
21,5
|
3.4 Технология монтажа конструкций с
подбором приспособлений
Расчет стропа.
Необходимо подобрать диаметр стропа для монтажа
конструкций.
Определим напряжение в одной ветви стропа
S=P/m*cosα;
где, Р - вес конструкции,- количество ветвей
стропа,
α - угол между ветвью
стропа с направлением усилия Р.=2800мм./4*0.71=986кгс
Находим разрывное усилие в ветви каната
а=S*kз
где, kз - коэффициент запаса,а=986*6=5916кгс
В соответствии с ГОСТ 26.88-80* подбираем тип
каната и диаметр.
Расчетному усилию соответствует канат ø11мм,
тип каната ЛК-Р.
.5 Калькуляция трудовых затрат.
Календарный план производства работ
Календарный план строительства -
документированная модель строительного производства, в которой устанавливают
рациональную последовательность, очерёдность и сроки выполнения работ и строительных
процессов. Он необходим для общей увязки сроков монтажа с другими работами на
данном объекте.
В календарном плане указывают объемы работ,
подлежащие выполнению в физических единицах (тоннах для металлических
конструкций, в м3 для ж.б конструкций);
Таблица № 9. Калькуляция трудовых затрат.
|
№
п/п
|
Обосн-ние
|
Наименование
работ
|
Ед.
изм. по обосн.
|
Кол-во
ед.
|
трудозатраты
|
Состав
бригады
|
|
|
|
|
|
Нвр
на ед. измерений Чел/час
|
Всего
Чел/часов
|
|
|
1
|
§Е2-1-5
(3а)
|
Срезка
растительного слоя
|
1000м3
|
774
|
0,66
|
0,51
|
М6р-1
|
|
2
|
§Е2-1-9
(т.3,с1а)
|
Разработка
грунта котлована
|
100м3
|
1826
|
1,6
|
29,2
|
М6р-1
|
|
3
|
§Е2-1-22
(т.2,с5аг)
|
Доработка
дна котлована
|
100м3
|
41
|
0,92
|
0,38
|
М6р-1
|
|
4
|
§Е2-1-35
(с4аб)
|
Обратная
засыпка грунта
|
100м3
|
630
|
0,43
|
2,71
|
М6р-1
|
|
5
|
§Е4-1-6
(т.3,с1аб)
|
Монтаж
фундаментных блоков до 1.5т
|
Элем.
|
252
|
|
|
4р-1,
3р-1, 2р-1, М6р-1
|
|
6
|
§Е4-1-6
(т.3,с1аб)
|
Монтаж
фундаментных блоков до 3т
|
Элем.
|
156
|
|
|
5р-1,
4р-1, 3р-2, М6р-1
|
|
7
|
§Е3-3
(т.3,с7в)
|
Возведение
кирпичных стен 0,64м
|
1м3
|
233
|
2,9
|
84,46
|
К4р-1,
К3р-1
|
|
8
|
§Е3-3
(т.3,с7в)
|
Возведение
кирпичных стен 0,38м
|
1м3
|
82
|
3,7
|
37,92
|
К4р-1,
К3р-1
|
|
9
|
§Е3-3
(т.3,с7в)
|
Возведение
кирпичных стен 0,12м
|
1м3
|
71
|
0,51
|
4,53
|
К4р-1,
К3р-1
|
|
10
|
§Е4-1-7
(с3аб)
|
Монтаж
плит перекрытия
|
Элем.
|
70
|
|
|
4р-1,
3р-2, 3р-1, М6р-1
|
|
11
|
§Е3-16
(с1аб)
|
Монтаж
перемычек
|
Проём
|
97
|
|
|
К4р-1,
К3р-1, К2р-1, М6р-1
|
|
12
|
§Е4-1-10
(с8аб)
|
Монтаж
лестничных маршей
|
Элем.
|
2
|
|
|
4р-2,
3р-1, 2р-1, М6р-1
|
|
13
|
§Е4-1-7
(с9аб)
|
Монтаж
плит покрытия
|
Элем.
|
36
|
|
|
4р-1,
3р-2, 2р-1, М6р-1
|
|
15
|
§Е
6-13 (т.1,с3вг)
|
Монтаж
окон до 2м2
|
100м2
|
4/72
|
|
|
М5р-1,
П4р-1, П2р-1
|
|
16
|
§Е
6-13 (т.1,с5вг)
|
Монтаж
окон до 3м2
|
100м2
|
35/94,5
|
|
|
М5р-1,
П4р-1, П2р-1
|
|
17
|
§Е
6-13 (т.1,с2вг)
|
Монтаж
дверей до 1,5м2
|
100м2
|
20/29,4
|
|
|
М5р-1,
П4р-1, П2р-1
|
|
18
|
§Е
6-13 (т.1,с3вг)
|
Монтаж
дверей до 2м2
|
100м2
|
36/68,04
|
|
|
М5р-1,
П4р-1,
|
|
19
|
§Е
6-13 (т.1,с5вг)
|
Монтаж
дверей до 3м2
|
100м2
|
2/5,76
|
|
|
М5р-1,
П4р-1,
|
|
20
|
§Е
4-1-26 (с3б)
|
Заливка
швов плит покрытия
|
100м
|
444
|
6,4
|
28,42
|
М4р-1,
М3р-1
|
|
21
|
§Е
7-14 (с15в)
|
Теплоизоляция
крыши
|
100м2
|
324
|
4,6
|
14,9
|
3р-1,
2р-1
|
|
22
|
§Е
7-13 (с2б)
|
Пароизоляция
крыши
|
100м2
|
324
|
6,7
|
21,7
|
3р-1,
2р-1
|
|
23
|
§Е
7-2 (с1в)
|
Кровельные
работы (рулонные)
|
100м2
|
324
|
4,8
|
15,56
|
4р-1,
3р-1
|
|
24
|
§Е
8-1-2 (т2с2,4,6,8а)
|
Штукатурные
работы (внутренние)
|
100м2
|
1615
|
70,5
|
1138,58
|
4р-1,
3р-1
|
|
25
|
§Е
8-1-15 (т6с11ав)
|
Побелка
потолков (известь)
|
100м2
|
616
|
1,2
|
7,39
|
4р-1
|
|
26
|
§Е
8-1-15 (т6с20аб)
|
Покраска
стен (масляная краска)
|
100м2
|
281
|
3,2
|
8,99
|
5р-1
|
|
27
|
§Е
8-1-28 (т2с16а)
|
Обойные
работы
|
100м2
|
948
|
8,6
|
81,53
|
4р-1
|
|
28
|
§Е
8-1-35 (т1с1г)
|
Облицовочные
работы
|
1м2
(150/150мм)
|
121
|
1,4
|
169,4
|
4р-1,
3р-1
|
|
29
|
§Е
19-31 (т1с1а)
|
Устройство
бетонных полов
|
100м2
|
324
|
9,6
|
31,1
|
4р-1,
2р-1
|
|
30
|
§Е
19-31 (т1с1а)
|
Устройство
линолеумных полов
|
1м2
|
234
|
0,15
|
35,1
|
4р-1,
3р-1
|
|
31
|
§Е
19-19 (т1с2б)
|
Устройство
керамических полов
|
1м2
|
45
|
0,68
|
30,6
|
4р-1,
3р-1
|
|
32
|
§Е
19-3 (с2)
|
Устройство
дощатых полов
|
100м2
|
204
|
8,2
|
16,73
|
2р-1
|
|
33
|
Устройство
мозаичных полов
|
1м2
|
108
|
0,64
|
69,12
|
2р-1
|
|
34
|
§Е
8-1-2
|
Оштукатуривание
фасада
|
100м2
|
364
|
70,5
|
169,4
|
4р-1,
3р-1
|
|
28
|
§Е
5-1-2 (с9а)
|
Перестановка
средств подмащивания
|
Перест.
|
240
|
0,51
|
122,4
|
М3р-1
|
|
|
Итого:
|
|
|
|
|
|
3.6 Стройгенплан. Определение
площади площадок складирования
Стройгенпланом называют генеральный план
площадки, на котором показана расстановка основных монтажных и грузоподъемных
механизмов, временных зданий, сооружений и установок, возводимых и используемых
в период строительства.
Стройгенплан предназначен для определения
состава и размещения объектов строительного хозяйства в целях максимальной
эффективности их использования и с учетом соблюдения требований охраны труда.
Расчет площадей приобъектного склада
производится исходя из условий:
. Для железобетонных конструкций
назначается 10-ти дневный запас.
. Коэффициент использования площади
складов при открытом хранении Кисп=0,7.
Коэффициент неравномерности монтажа Кнер=1,25.
Таблица №10. Расчет площади приобъектного склада
|
№
|
Наименование
монтажного элемента
|
Qж.б,
м3
|
Норма
размещения
|
Qж.б/Нж.б
|
|
S склада, м2
|
|
1
|
Фундаментные
блоки
|
213
|
1,5
|
142
|
0,69
|
97,98
|
|
2
|
Плиты
покрытия и перекрытия
|
118,72
|
0,5
|
237,44
|
0,69
|
163,83
|
|
3
|
Лестничные
марши и площадки
|
1,66
|
0,8
|
2,08
|
0,69
|
1,44
|
|
|
|
|
|
|
263,25м2
|
Qж.б
- суммарный объем железобетонных конструкций, м3,
Нж.б - норма размещения на
приобъектном складе железобетонных конструкций.
3.7 Контроль качества работ
Под качеством строительства понимают
совокупность функциональных, технологических, конструктивных и эстетических
свойств вводимых в эксплуатацию объектов, отвечающих новейшим достижениям науки
и техники и современным требованиям их эксплуатации и экономики. Качество
строительства объектов зависит от качества проектных решений, качества
используемых при их возведении материалов, конструкций, изделий и оборудования,
а также от качества выполнения строительно-монтажных работ.
Для обеспечения высокого качества строительства
создаются системы управления качеством готовой строительной продукции (зданий,
сооружений и их комплексов) и контроля качества строительно-монтажных работ.
Система управления качеством готовой
строительной продукции основывается на нормативно-технической документации
(НТД) и обеспечивает необходимый уровень качества строительной продукции на
всех стадиях: проектирования; изготовления строительных материалов,
конструкций, оборудования; осуществления строительно-монтажных работ и в процессе
эксплуатации объектов.
Основными видами НТД по строительству,
регулирующими качество строительства, работ, материалов, изделий, оборудования
и др., являются строительные нормы и правила (СНиП), Государственные стандарты
(ГОСТ), технические условия и ведомственные указания и инструкции. СНиП
обеспечивают преимущественно технические и функциональные характеристики
готовых объектов, а ГОСТы, указания и инструкции - управление
технико-экономическими показателями качества изготовления материалов,
конструкций, оборудования и готовой строительной продукции. НТД обязательна к
применению всеми проектными, строительными организациями и предприятиями
независимо от их ведомственной подчиненности.
Контроль качества строительства в системе
управления качеством готовой строительной продукции разделяют на два вида -
внутренний и внешний контроль.
Внутренний контроль качества
строительно-монтажных работ осуществляется непосредственно руководителями и
производственно-техническим персоналом строительства: главным инженером, старшим
производителем работ, производителем работ, мастером, бригадиром и сотрудниками
строительной лаборатории. Внутренний контроль качества строительства включает
входной, операционный и приемочный контроль.
Внешний контроль качества строительства осуществляют:
технический контроль заказчиков, авторский надзор проектных организаций, ГАСК,
Госсаннадзор, Госпожнадзор.
4. Охрана труда
.1 Техника безопасности при
производстве работ
. При одновременной работе на объекте нескольких
строительных организаций монтажные работы производить по согласному графику
производства работ с учетом требований по технике безопасности.
. Рабочих и ИТР разместить в бытовках
контейнерного типа, оборудованных в соответствии с санитарно-гигиеническими
требованиями. Бытовки расположить вне опасной зоны работы крана.
. В темное время суток зону монтажа осветить
прожекторами (освещенность не менее 30 люкс).
. При работе монтажного крана выделить и
оградить опасные зоны.
. Пожарную безопасность на стройплощадке
обеспечить согласно требованию «Правил пожарной безопасности при производстве
строительно-монтажных работ» и «Правил пожарной безопасности при производстве
сварочных работ и других огневых работ»
. У въезда на стройплощадку установить схему
движения средств транспорта и выделить места для прохода людей вне опасной
зоны.
4.2 Противопожарные требования
Все конструкции и материалы, принимаемые в
строительстве здания отвечают требованиям, предъявляемым к зданиям СНиП
2.01.02-85 и СНиП 21.01-97.
Функциональная схема проектируемого здания
предусматривает временную и беспрепятственную эвакуацию людей при возникновении
пожара. Эвакуационный выход предусмотрен на первом этаже через двери.
Ширина лестничных маршей принята 1.5м, что
соответствует требованиям СНиП 21.01-97 «Пожарная безопасность зданий и
сооружений».
Высота ограждения лестниц 1,2м, поручни
располагаются на высоте 0,5м от пола, вертикальные элементы ограждения
расположены с просветом 0,1м.
Двери открываются по ходу эвакуации людей, в
соответствии с правилами.
4.3 Промсанитария
Основной задачей производственной санитарии
является изучение причин, условий и производственных факторов, отрицательно
влияющих на здоровье работающих, подготовка мероприятий направленных на
предупреждение заболеваний, оздоравливающих условий труда и повышения его
производительности.
Освещение имеет важное санитарно-гигиеническое
значение. С увеличением степени освещения повышается производительность труда и
качество работ, понижается производственный травматизм и аварийности.
Освещение может быть естественным, искусственным
и смешанным. Искусственное освещение подразделяется на рабочее, аварийное и
охранное, общее и местное.
Общее освещение всей площадки во многих случаях
должно дополняться местным освещением рабочих мест. Для этих целей чаще используют
переносные осветительные стойки и светильники-торшеры.
При размещении на строительной площадке
временных санитарно-бытовых помещений руководствоваться рекомендуется
госстандартов. Комплекс санитарно-бытовых помещений должны включать в себя:
гардеробные, умывальники и душевые, помещения для отдыха, согревания, сушки
одежды и обуви, личной гигиены, туалеты. Вблизи рабочих мест должны быть
предусмотрены площадки для отдыха, места для курения.
4.4 Экологические мероприятия
При организации строительного производства
необходимо проводить специальные работы по охране окружающей среды:
предотвращение загрязнения воздуха, воды и почвы, сохранение древесно-кустарной
растительности, обеспечение рекультивации земель.
При производстве работ руководствоваться следующими
положениями: не допускать сжигать на строительной площадке отходы и остатки
материалов, покрышек и т.п., интенсивно загрязнять воздух; сбрасывать с этажей
зданий и сооружений отходы и мусор можно только с применением закрытых лотков и
бункеров-накопителей.
Для предотвращения загрязнения поверхностных и
подземных вод необходимо при мытье транспорта и оборудования улавливать
загрязненную воду. Необходимо предотвращать неорганизованный слив вод в
процессе бурения.
Все производственные и бытовые стоки на
строительной площадке, должны быть очищены и обезврежены. Не допускается вынос
воды со строительной площадки непосредственно на склоны без подлежащей защиты
от разлива.
Список литературы
1. СНиП
111-4-80-2 «Техника безопасности в строительстве».
. СНиП
2.01.02-85 «Противопожарные нормы проектирования зданий и сооружений» ГОССТРОЙ
СССР-М; Стройиздат - 1986-12.
. СНиП
745-71 «Санитарные нормы проектирования».
. СНиП
21-01-97* «Пожарная безопасность зданий и сооружений».
. СНиП
11-АБ-62 «Характеристики строительной климатологии и географии Дальнего
Востока». Стройиздат, 1977.
. ЕНиР1
«Внутрипостроечные транспортные работы». Москва, 1987.
. ЕНиР2
«Земляные работы». Москва, 1987.
. ЕНиР3
«Каменные работы». Москва, 1987.
. ЕНиР4
«Монтаж и устройство сборных ЖБ конструкций».
. Б.Н.
Сосенкин «Справочное пособие к технической безопасности при строительных
работах».
. В.И.
Ченега «Краткий справочник грузоподъемности машин». Киев, 1987.
. Справочник
«Строительные машины и оборудование». Москва. Высшая школа, 1991.
. Н.Н.
Чичерин «Монтаж стальных и ЖБ конструкций промышленных зданий». Москва, 1991.
. Справочник
«Типовые ЖБ конструкции промышленных зданий и сооружений для промышленного
строительства». Москва, 1981.
. М.П.
Зимин, С.Г. Арутюнов «Технология и организация строительного производства».
Москва; НПК «Интелван», 2001.
. Г.К.
Соконов «Технология и организация строительства». Москва; ACADEMA, 2002.
. С.К.
Холезин, А.К. Коросев «Технология строительного производства». Курсовое и
дипломное проектирование». Москва; Высшая школа, 1989.
