Проектирование двухэтажного здания индивидуального жилого дома
Введение
Малоэтажное жилищное строительство является
динамично развивающимся и перспективно объемный и приоритетным сектором
российского строительства. В настоящее время доля малоэтажного жилфонда
составляет более 40 процентов, что в 2,5 раза больше, чем 15-20 лет назад.
В развитых странах мира новый жилфонд на 65-75
процентов состоит из малоэтажных домов; при этом он на 60-80 процентов
формируется деревянными домами, которые отличаются высокими экологическими
параметрами и почти на треть дешевле кирпичных. Финляндия разрабатывает и
реализует программу «Деревянная Европа». Существенный импульс к увеличению
объемных и долевых показателей малоэтажное жилищное строительство получит в
рамках национального проекта «Доступное и комфортное жилище - гражданам России».
Малоэтажные жилые здания характеризуются весьма
широкой типологией, учитывающей национальные и региональные традиции, наличие
земельного участка и возможность ведения на нем хозяйственный деятельности,
большую, как правило, общую и жилую площадь по сравнению с площадями массовых
видов квартир в многоэтажных домах, существенную индивидуализацию проектных и
планировочных решений, формирующиеся уровни социального положения владельцев
малоэтажных домов, различные формы организации их строительства, возможность
многофункциональности. Кроме рациональной планировки помещений, соответствующим
тем или иным функциональным процессам удобство всех зданий обеспечивается
правильным распределением лестниц, размещением оборудования и инженерных
устройств (санитарные приборы, отопление, вентиляция).
Сокращение затрат в строительстве осуществляется
рациональными объемно-планировочными решениями зданий, правильным выбором
строительных и отделочных материалов, облегчением конструкции,
усовершенствованием методов строительства.
Опыт показал, что при умелом учёте природных
особенностей местности, использовании традиционных и современных материалов и
приёмов, включение отдельных зданий, возводимых по индивидуальным проектам,
городские районы приобретают неповторимую архитектурную выразительность.
Целью выполнения задания является освоение основ
методики и навыков создания индивидуальных проектных решений жилых зданий,
обладающих композиционной, функционально-рациональной выразительностью.
1. Особенности конструктивных
решений
.1 Общая часть
Комплексный курсовой проект выполнен в
соответствии с полученным заданием типового проекта 31-24 согласно
государственным стандартам, строительным нормам и правилам, нормативной и
справочной литературы.
1.1.1 Район строительства
Здание запроектировано для строительства в
городе Кемерово. Расчётная зимняя температура минус 37-39°C
Грунт III группы.
Глубина промерзания грунта 220 см. Рельеф строительной площадки спокойный.
Нормативная снеговая нагрузка 15 кПа - 24 кПа Снеговой район IV
1.1.2 Объемно-планировочные решения
Здание в плане сложной конфигурации. Ось
симметрии проходит от главного входа через холл к гостиной, которая является
основным помещением как по площади, так и по значению для объемно-планировочной
композиции дома, так как остальные помещения расположены вокруг него.
Зрительное и пространственное объединение таких помещений как кухня, столовая и
гостиная является отличительным признаком организации пространства современного
жилого дома.
1.2 Архитектурно-конструктивное
решение
Конструктивный тип здания с неполным каркасом,
наружные и внутренние поперечные стены несущие. Пространственная жесткость
здания обеспечивается совместной работой всех конструктивных элементов, с
помощью заполнения швов плит перекрытий.

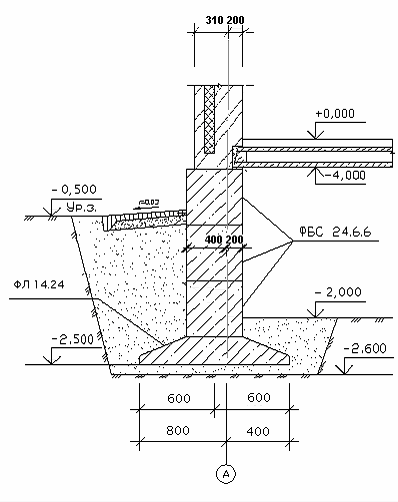

1.2.1 Фундамент
Фундамент принят сборный железобетонный
ленточный с монолитными участками. Глубина заложения -2,5м. Фундамент является
подземной частью здания. Класс бетона B20.
Основанием фундамента служит щебеночно-гравийная подсыпка, толщиной 100мм.
Плиты-подушки под наружные стены имеют ширину 1200 мм, а под внутренние - 1000
мм. При проектировании размеры фундаментных плит-подушек приняты согласно ГОСТ
13580-85.
жилой здание фундамент перекрытие
1.2.2 Стены и перегородки
В проектируемом здании стены выполнены из обыкновенного
глиняного кирпича ГОСТ 530-80 (марка кирпича М100), по многорядной системе
перевязки толщиной 250 и 120 мм и 140 мм утеплителя - пенополистерола между
ними, облицовка - штукатурка, окраска водоэмульсионными красками, в зоне цоколя
декоративный камень. Наружная привязка стен 310 мм, внутренняя 200 мм.
Внутренние несущие стены кирпичные толщиной 380 мм, привязка по центру.
Перегородки выполнены из пустотного кирпича толщиной 120 мм. Отделка внутренних
стен - улучшенная штукатурка.
1.2.3 Перекрытия
Перекрытия приняты сборные железобетонные
многопустотные с круглыми пустотами. Плиты толщиной 220 мм. Марки ПК 45-18-8,
ПК 45-15-8, ПК 45-12-8, ПК 45-10-8, ПК 30-10-8.Плиты перекрытия опираются на
наружные и внутренние несущие стены, они заводятся в стену на величину не менее
120 мм. Их укладывают на цементно-песчаный раствор и анкеруют. Швы между ними
замоноличивают бетоном.
1.2.4 Лестницы
Лестницы в проектируемом здании приняты
деревянные. Число маршей 2. Количество ступеней - 20 между этажами размером 170
* 250 мм., ширина лестничного марша 1,2м. Сопряжение ступени с тетивой в
боковой ее грани осуществляется путем устройства в них пазов, в которые входят
концы досок проступей и подступенков.
Междуэтажные площадки полукруглой формы из
железобетона с радиусом 1,3 м. Они опирается на несущие кирпичные стены. Перила
делают деревянные, резные высотой 0,9 м.

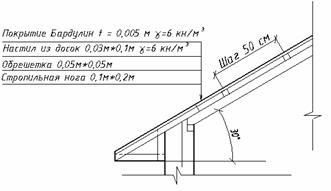

1.2.5 Крыша, кровля, водоотвод
Крыша многоскатная. Несущими элементами является
наслонные стропила. На плитах покрытия произведено утепление керамзитом. По
стропильным ногам устроен сплошной настил из досок на обрешетку, обрешетка
придаёт большую жесткость крыше. По настилу уложен кровельный материал
«Бардулин». Утепление на плитах покрытия произведено керамзитом.
1.2.6 Окна, двери
Окна и двери приняты из ценных пород древесины.
Наружные двери с остеклением. Марки дверей ГОСТ 6629-88: ДО 21-6, ДO
21-8, ДГ 21-8. Марки окон ГОСТ 24866-89: СПД 18-8, СПД 35-5, СПД 38-8, СПД
18-20. Крепление производиться на анкера и герметизируются монтажной пеной.
1.3 Отделка
Внутренняя поверхность стен и перегородок
оштукатуривается. Стены ванных комнат и санузлов облицовываются керамической
плиткой на высоту 1,8 м. Потолки всех помещений окрашиваются в белый цвет
водоэмульсионной краской, стены жилых комнат оклеиваются высококачественными
обоями, стены кухни моющимися обоями. Столярные изделия (оконные рамы, двери)
окрашивают белой эмалью за два раза после шпаклевки и грунтовки. Полы в жилых
комнатах приняты из линолеума. В гостиной и прихожей паркет. Полы на кухне в
ванной комнате и в санузле покрыты керамической плиткой на цементно-песчаном
растворе. Подробное описание отделки фасада улучшенной штукатуркой и природным
камнем описано в пункте 3.1
1.3.1 Ведомость отделки помещений
Таблица 1
|
Наименование
помещения
|
Потолок
|
Стены
или перегородки
|
Низ
стен или перегородок
|
Примечание
|
|
Площадь
|
Вид
отделки
|
Площадь
|
Вид
отделки
|
Площадь
|
Вид
отделки
|
Высота
мм.
|
|
|
Гостиная,
холл, прихожая
|
80,9
|
Оштукатуривание,
окраска
|
160,8
|
Оштукатуривание,
оклейка обоями
|
|
|
|
|
|
Топочная,
ванные комнаты, кухня, столовая
|
44,2
|
Оштукатуривание,
окраска
|
96,2
|
Оштукатуривание,
окраска
|
136,2
|
Облицовка
плиткой
|
1800
|
Швы
между плитками (3мм) заполняются расшивкой
|
|
Жилые
комнаты, гардеробная
|
78,25
|
Оштукатуривание,
окраска
|
158,6
|
Оштукатуривание,
оклейка обоями
|
|
|
|
|
1.4 Экспликация полов
Таблица 2
|
Наименование
помещения
|
Тип
пола по проекту
|
Схема
пола
|
Элементы
пола и их толщина
|
Площадь
пола, м²
|
|
Гостиная,
холл, прихожая
|
1
|
|
1.
Паркет - 8 мм 2. Гофрированная бумага - 2 мм 3. Доска - 30 мм 4. Лага - 140
мм * 140 мм 5.Железобетонная плита ПК - 220мм
|
80,9
|
|
Топочная,
ванные комнаты, кухня, столовая
|
2
|
|
1.Керамическая
плитка -7мм 2.Приклеивающий слой «Корсит» 6мм 3.Бетон «Неопор» М100-144,5 мм
4.Гидроизоляция - 0,5 мм 5.Самовыравнивающий слой -20мм 6.Железобетонная
плита 220мм
|
44,2
|
|
Жилые
комнаты, гардеробная, балкон, второй свет
|
3
|
|
1.Линолеум
- 5 мм 2.Древесно-стружечная плита - 5 мм 3.Доска - 30 мм 4. Лага - 140 мм *
140 мм 5.Железобетонная плита ПК - 220мм
|
248,9
|
1.5 Спецификация элементов
заполнения проёмов
Таблица 3
|
Марка,
позиция
|
Обозначение
|
Наименование
|
Количество
на этаж
|
Масса
ед., кг
|
Примечание
|
|
|
|
Подвал
|
1
|
2
|
Всего
|
|
|
|
1
|
ГОСТ
6629-88
|
ДО
21-6
|
0
|
4
|
4
|
8
|
46
|
|
|
2
|
ГОСТ
6629-88
|
ДO21-8
|
0
|
1
|
0
|
1
|
62
|
|
|
3
|
ГОСТ
6629-88
|
ДГ
21-8
|
0
|
5
|
8
|
13
|
80
|
|
|
4
|
ГОСТ
24866-89
|
СПД
18-8
|
0
|
2
|
2
|
4
|
30
|
|
|
5
|
ГОСТ
24866-89
|
СПД
35-5
|
0
|
10
|
10
|
35
|
|
|
6
|
ГОСТ
24866-89
|
СПД
18-20
|
0
|
4
|
4
|
8
|
75
|
|
|
7
|
ГОСТ
24866-89
|
СПД
8-2
|
8
|
0
|
0
|
8
|
15
|
|
1.6 Спецификация сборных
железобетонных элементов
Таблица 4
|
Марка
позиция
|
Обозначение
|
Наименование
|
Кол-во
|
Массаед.,
кг
|
Примечание
|
|
П1
|
ПК 45-18-8
|
Пустотная плита
|
36
|
2480
|
|
|
П2
|
ПК 45-15-8
|
Пустотная плита
|
21
|
2060
|
|
|
П3
|
ПК 45-12-8
|
Пустотная плита
|
2
|
1650
|
|
|
П4
|
ПК 45-10-8
|
Пустотная плита
|
4
|
1380
|
|
|
П5
|
ПК 30-10-8
|
Пустотная плита
|
8
|
920
|
|
1.7 Инженерное оборудование
К инженерному оборудованию здания относятся
водопровод, канализация, электропроводка, газоснабжение и система отопления.
1.7.1 Электроснабжение
Электроснабжение здания осуществляется от общей
электросети. Проведение электропроводки в запроектированном здании
осуществляется перед оштукатуриванием внутренних стен и перегородок и крепится
с помощью специальных крепежных элементов к конструкциям здания. При
необходимости производится сверление отверстий под электропровод в стенах и
перекрытиях.
1.7.2 Канализация
Канализация здания подключена к центральной
городской канализационной сети.
1.7.3 Водоснабжение
Водоснабжение осуществляется от общего
водопровода. Вода подводится на кухне к смесителю и в санузле к смесителю и
сливному бачку.
1.7.4 Газоснабжение
Газоснабжение осуществляется от внешней газовой
сети. Подводится к газовому отопительному котлу, расположенному в бойлерной, и
газовых колонок, расположенных на кухне и в санузле. Газовые колонки
предназначены для подогрева воды, поступающей в санузел и на кухню.
1.7.5 Система отопления
Система отопления здания состоит из труб и
батарей отопления, по которым циркулирует нагревающаяся вода и газового
отопительного котла. Такая система отопления называется центральной. Батареи
отопления находятся во всех помещениях и проходят вдоль наружных стен здания на
обоих этажах.
1.8
Технико-экономические показатели
Сравнительно небольшой, компактный
дом, имеющий очень рациональную планировку с максимальным использованием
строительного объема.
Таблица 5
|
Наименование
показателей
|
Единица
измерения
|
Количество
|
|
Строительный объем
|
м³
|
628,44
|
|
Площадь застройки
|
м²
|
181,18
|
|
Общая площадь
|
м²
|
422,22
|
|
Жилая площадь
|
м²
|
96,18
|
|
Габаритные размеры
|
м²
|
13,2 х 13,78
|
2. Особенности проектирования
строительных конструкций
Расчёт ширины подушки ленточного фундамента под
наружную несущую кирпичную стену проектируемого жилого дома, расчёт и
конструирование подушки ленточного фундамента по материалу.
2.1 Расчёт фундамента
Фундаменты - подземные конструкции, передающие
нагрузки от здания на грунт.
Сборные ленточные фундаменты состоят из
плит-подушек, укладываемых в основание фундаментов и стеновых блоков, которые
являются стенами подземной части здания.
Фундаментные плиты-подушки укладываются на
выровненное основание с песчаной подсыпкой толщиной 10 см. Под подошвой
фундамента нельзя оставлять насыпной или разрыхленный грунт. Он удаляется и
вместо него насыпается щебень или песок. Углубления в основании более 10 см
заполняются бетонной смесью.
Выбор типа фундамента определяется
инженерно-геологическими и гидрогеологическими условиями строительной площадки,
назначением и конструктивными особенностями здания или сооружения, величиной
нагрузки, передаваемой на фундамент, а также производственными возможностями
строительной организации. Глубина заложения фундамента здания устанавливается в
зависимости от свойств и характера напластований грунтов, уровня грунтовых вод
с учётом его колебаний в процессе строительства и эксплуатации сооружения,
величины и характера действующих на основание нагрузок, глубины заложения
подземных коммуникаций и фундаментов под машины и оборудование, климатических
особенностей района строительства. Принятая глубина заложения фундамента должна
быть достаточной для обеспечения устойчивости основания и исключения
возможности пучения грунта при его промерзании и осадки при оттаивании. В
непучинистых грунтах при залегании уровня грунтовых вод на значительном
расстоянии от поверхности земли допускается закладывать подошву фундамента выше
глубины промерзания грунта. Размеры подошвы фундамента определяют, исходя из
условия, чтобы среднее давление на основание не превышало расчётного давления,
величина которого зависит от вида и свойств грунта, глубины заложения
фундамента, конструктивных особенностей сооружения. При назначении размеров
подошвы фундамента учитывают предельные величины вертикальных деформаций-
осадок и подъёмов, при которых ещё обеспечивается необходимая прочность
надфундаментных конструкций и соответствие здания технологическим или
архитектурным требованиям. При действии значительных горизонтальных нагрузок в
том числе сейсмических, а также в случае водонасыщенных глинистых и
заторфованных грунтов должна быть обеспечена устойчивость основания.
2.2 Определение отметки подошвы
фундамента
Глубина промерзания грунта в г. Кемерово
составляет 2 м
ПОЗ (проектная отметка земли): - 0,5 м
Расчетная ОПФ (отметка подошвы фундамента): -0,5
м + (-2 м) = -2,5 м
Высота фундамента: Нф = ОПФ - h перекр. 1 этажа
= 2,4 м - 0,3 м = 2,1 м.
Подбор элементов сборного железобетонного
ленточного фундамента под наружные несущие стены:
2.3 Определение количества
фундаментных блоков по высоте
ОПФ - h перекр. 1 этажа - h фл = 2,5 - 0,4 - 0,3
= 1,8 м, следовательно, получаем 3 фундаментных блока марки ФБС 24.6.6
(2380х600х580)
Рисунок 1
2.4 Определение ширины подушки
Для расчёта ленточных фундаментов условно
вырезается 1 метр длины фундамента, производится сбор нагрузок и находиться
ширина подушки b. Формула
для определения площади подошвы отдельно стоящего фундамента: b=Nser/(R-γmd1).
2.5 Сбор нагрузок
.5.1 Расчёт нагрузки на 1м²
кровли
Снеговой район IV,
S=2,4 кПа
µ=(60-30)/35=0,857 - коэффициент перехода от
веса снегового покрова земли к снеговой нагрузке на покрытии
Рисунок 2
Таблица 6
|
№
п/п
|
Нагрузки
|
Подсчёт
|
Нормативная
нагрузка, кПа
|
γf
|
Расчётная
нагрузка, кПа
|
|
1.Постоянные
нагрузки
|
|
1
|
Покрытие
Бардулин t = 0,005 м
γ=6 кн/м³
|
(0,005*6)
/0,86
|
0,034
|
1,1
|
0,038
|
|
2
|
Настил
Доски 0,03м*0,1м γ=6 кн/м³
|
(0,03*6)
/0,86
|
0,209
|
1,1
|
0,229
|
|
3
|
Обрешетка
0,05м*0,05м
|
(0,05²*5) /0,86
|
0,014
|
1,1
|
0,015
|
|
4
|
Стропильная
нога 0,1м*0,2м
|
(0,1*0,2*5)
/0,86
|
1,162
|
1,1
|
1,279
|
|
Итого
постоянная:
|
|
1,534
|
|
1,168
|
|
2.Временные
нагрузки
|
|
1
|
Снеговая
нагрузка
|
S= (Sg*µ*0,7)
/0.86
|
1,674
|
-
|
1,6
|
|
Итого
полная:
|
|
3,208
|
|
3,288
|
|
|
|
|
|
|
|
qкровли=3,288 кПа
2.5.2 Расчёт нагрузки на 1м²
плиты покрытия
Таблица 7
|
№
п/п
|
Нагрузки
|
Подсчёт
|
Нормативная
нагрузка, кПа
|
γf
|
Расчётная
нагрузка, кПа
|
|
1.Постоянные
нагрузки
|
|
1
|
Цементно-песчаная
стяжка
|
0,03*17
|
0,51
|
1,3
|
0,66
|
|
2
|
Керамзит
|
0,30*5
|
1,5
|
1,3
|
1,95
|
|
3
|
Пароизоляция
|
-
|
0,03
|
1,3
|
0,04
|
|
4
|
Пустотная
плита ПК
|
-
|
3,2
|
1,1
|
3,52
|
|
Итого
|
|
5,24
|
|
6,17
|
|
2.Временные
нагрузки
|
|
1
|
Нагрузка
на плиту
|
S= (Sg*µ*0,7)
/0.86
|
0,7
|
1,2
|
0,84
|
|
Всего
|
|
5,94
|
|
7,01
|
qпокрытия=7,01кПа
Рисунок 3
2.5.3 Расчёт нагрузки на 1м²
плиты перекрытия
Таблица 8
|
№
п/п
|
Нагрузки
|
Подсчёт
|
Нормативная
нагрузка, кПа
|
γf
|
Расчётная
нагрузка, кПа
|
|
1.Постоянные
нагрузки
|
|
1
|
0,005*7
|
0,03
|
1,1
|
0,04
|
|
2
|
Древесно
стружечная плита
|
0,005*5
|
0,02
|
1,1
|
0,03
|
|
3
|
Доска
0,03м
|
0,30*5
|
1,5
|
1,1
|
1,65
|
|
4
|
Лага
0,145
|
-
|
0,03
|
1,1
|
0,04
|
|
5
|
Пустотная
плита ПК
|
-
|
3,2
|
1,1
|
3,52
|
|
Итого
|
|
4,79
|
|
5,26
|
|
2.Временные
нагрузки
|
|
1
|
Нагрузка
на перекрытие СНиП 2.01.07-85
|
S=(Sg*µ*0,7) /0.86
|
4,0
|
1,2
|
4,8
|
|
Всего
|
|
8,79
|
|
10,06
|
qперекрытия=10,06
кПа
Рисунок 4
2.6 Расчёт нагрузки на 1 длины
фундамента
Рисунок 5
Таблица 9
|
Наименование
нагрузок
|
Подсчёт
|
Величина,
кПа
|
|
qкровли
|
3,288*((4,6*0,5)+1,17)
|
11,4
|
|
qпокрытия
|
7,01*4,6*0,5
|
16,12
|
|
Qперекрытия * 2 этажа
|
10,06*2*4,6*0,5
|
46,27
|
|
Кирпичная
стена
|
0,51*8,6*17
|
58,95
|
N=132,34кПа=N/1,2=110,28
кН/м
Для расчёта фундамента определена определена
сервисная нагрузка, приходящаяся на один метр длины верхнего обреза фундамента.
Геологические условия: 0,2 метра - растительный слой, далее слой маловлажного
мелкого песка Грунтовые воды расположены на глубине 4,0 м от планировочной
отметки. Район строительства г. Кемерово. Пол первого этажа расположен по
утепленному цокольному перекрытию.
2.7 Определение требуемой ширины
подушки фундамента
b=Nser/(R0-γmd1)=110,28*(300-20*1,2)=0,39
м. Назначение ширины подушки b=1,2
м. Ширина подушки может измениться при дальнейшем расчёте.
2.7.1 Определение удельного
сцепления и угла внутреннего трения
CII = 1,0 КПа; γII=30°
(таблица 11.5 Сетков)
Определение коэффициента γс1=1,3;
γс2=1,1 (таблица
11.9 Сетков)
Определение коэффициента Mγ=1,15;
Mq=5,59; Mc=7,95
(таблица 11.10 Сетков)
Значение коэффициента k=1,1,
также как характеристики грунта (с,φ) определены
по таблице, а не по результатами непосредственного исследования грунта.
Коэффициент kz=1,0,
так как ширина фундамента b<10
м.
Удельный вес грунта выше и ниже подошвы
фундамента γ́II=γII=18,0
кН/м³.
2.7.2 Определение расчётного
сопротивления R
Так как здание с подвалом db=1,22:
R=((γс1*γс2)
/ k)*(MγkzbγII
+ Mqd1 γ́II
+ (Mq-1)dbγ́II+
MccII)=((1,3*1,1/1,1)*(1,15*1,0*1,0*18+5,59*1,4*1,8+(5,59-1)*18*1,22+7,95*1,0)=186,59
кПа
2.7.3 Уточнение ширины подушки
ленточного фундамента
b= Nser/(R0-γmd1)=110,28*(186,59-20*1,2)=0,67
м
Принята ширина подушки фундамента b=1,2
м, и так как ширина подушки изменилась, уточняется величина расчётного
сопротивления грунта R,
подставленная в формулу изменения ширины подушки;
R=231.1 кПа.
2.7.4 Проверка подобранной ширины
подушки фундамента
p= Nser
/b + γmd1=110,28/1,2+20*1,22=116,3
кПа
Вывод. Среднее давление под подошвой фундамента
меньше расчётного сопротивления грунта. Принятая ширина фундаментной подушки b=1,2
м достаточна.
2.8 Расчёт ленточного фундамента по
материалу
Расчётная нагрузка на фундамент N=132,34 кН/м, γn=0.95.
Бетон
B15, γb2=1,0;
арматура
A-III.
2.8.1 Нагрузка с учётом коэффициента
надёжности по ответственности γn
N=132,34*0,95=125,72 кН/м.
2.8.2 Отпор грунта p=N/b=125,72/1,2=107,76
кПа.
2.8.3 Длина консольного участка
фундамента
l1=(b-b1)/2=(1,2-0,6)/2=
0,3м
2.8.4 Определение поперечной силы,
приходящейся на метр длины фундамента
Q=pl1*1,0м=107,76*0,3*1=32,32
кН
2.8.5 Изгибающий момент, действующий
по краю фундаментного блока
M=Q*(l1/2)=32,32*(0,3/2)=4,84
кН*м
2.8.6 Определение требуемой площади
арматуры подушки
As=M/(0,9h0Rs)=484/(0,9*26*36,5)=0,56
см²=h-a=30-4=26
см;=36,5
кН/см²
(арматура класса A-III),
шаг рабочих стержней 190 мм.; на 1 м длины фундамента приходиться 6 стержней
диаметра 8 мм, As=3,06
см²
2.8.7 Проверка прочности подушки на
действие поперечной силы
Q≤φb3(1+φn)Rbtγb2bh0,
где b=100см - полоса
фундамента длиной в 1м; Q=32,32
кН <0,6*(1+0)*0,075*1*100*27=121,5кН - условие прочности выполняется,
прочность обеспечена.
Вывод: Фундаментная подушка армируется
арматурной сеткой в которой рабочая арматура принята диаметра 8 мм, A-III,
шаг 190 мм. Конструктивная арматура принята диаметром 6 мм B-II.
2.9 Определение диаметра подъемных
петель
Монтажные петли закладываемые в бетон,
изготавливают из гладкой круглой стали класса A-I. Диаметр стержня определяют
расчетом петли на разрыв и выдергивание из бетона.
Расчётная нагрузка от собственного веса подушки g=V*ρ*Kg=0,65*2500*1,5=
2437,5
Kg -
коэффициентом динамичности
Нагрузка на одну петлю, с учётом перекоса или
обрыва одной петли
N=g/3=812,5
кН
Приняты 4 монтажные петли диаметром 12 мм
(арматура класса AI)
As=1,131 см²

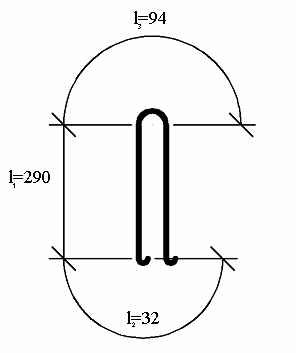

Дина одной петли в l=(l1+l2)*2+l3=(290+32)*2+94=738
мм
Рисунок 6
3. Особенности технологии возведения
гражданских зданий
.1 Технологическая карта на отделку
фасада
.1.1 Область применения карты
Технологическая карта разработана на отделку
фасада в индивидуальном жилом доме, имеющим размеры в плане 13200*54000 мм,
количество этажей-2, высота первого этажа - 3400 мм, второго этажа - 3000 мм. В
состав технологической карты входят: подготовка поверхности, оштукатуривание и
затирка, облицовка камнем.
3.1.2 Подсчёт объёмов работ
Площадь штукатурки фасадных стен исчисляется за
вычетом площади проемов по наружному обводу коробок.
Sошт=3*13,78*2+3*13,2*2-1,8*2*4-1,8*0,4*4-1,8*0,8*4-3,8*0,8*2-3,8*1,2-5,3*0,85-2,1*0,8-2,1*1,2=122,37м²
Цоколь, подоконные поверхности, участок
дымоходной и вентиляционной трубы отделываются декоративным гранитным камнем
усреднённым размером с усреднённым размером 1 шт - 20*10см
Sкам = 1,02*4,6*2 +
1,28*4,6*2 + 0,3*11*2 + 4,41*3,14/2+2,02*3,14/2 = 37,85м²
Общая площадь для нанесения обрызга и грунта
составит:
Sобщ= Sошт+Sкам=122,37м²+37,85м²=160,22
м²
3.1.3 Калькуляция трудовых затрат и
заработанной платы
Таблица 10
|
Шифр
норм
|
Наименование
работ
|
Ед.
изм
|
Норма
времени
|
Объем
работ
|
Трудоёмкость
|
Рас-цен-ка
|
Зарабо-
танная плата
|
Состав
звена
|
|
|
|
Чел.
час
|
Маш.
час
|
|
Чел.
Час
|
Маш.
Час
|
|
|
|
|
E 8-1-1,2
|
Подготовка
поверхности
|
100м²
|
31,5
|
-
|
1,6
|
50,4
|
-
|
20,16
|
32,25
|
Штукатур
2р.-1
|
|
Е
8-1-2,2
|
Нанесение
обрызка
|
100м²
|
10,5
|
-
|
1,6
|
16,8
|
-
|
7,82
|
12,5
|
Штукатур
4р.-1 3р.-1
|
|
E8-1-2,4
|
Нанесение
грунта
|
100м²
|
26,5
|
-
|
1,6
|
42,4
|
-
|
19,74
|
31,58
|
Штукатур
4р.-1 3р.-1
|
|
E8-1-2,6
|
Нанесение
накрывочного слоя
|
100м²
|
12,5
|
-
|
1,22
|
15,25
|
-
|
9,31
|
11,35
|
Штукатур
4р.-1 3р.-1
|
|
E8-1-2
|
Затирка
поверхности
|
100м²
|
21
|
-
|
1,22
|
25,62
|
-
|
15,65
|
19,09
|
Штукатур
4р.-1 3р.-1
|
|
E 8-2-7,1
|
Облицовка
декоративным камнем
|
100м²
|
21,5
|
-
|
0,37
|
7,95
|
-
|
5,96
|
1,09
|
Штукатур
5р.-1 4р.-1 3р.-1
|
3.1.4 Указания по
производству работ
Поверхности тех конструкций, которые
подлежать оштукатуриванию, должны быть тщательно очищены от пыли и грязи,
жировых и прочих пятен, а также от выступивших на поверхности солей.
Поверхности недостаточно шероховатые обрабатываются насечкой любым подходящим
инструментом. В местах соединения оштукатуриваемых конструкции, выполненных из
разных материалов, крепят металлическую сетку на 4-5 см по обе стороны стыка.
Наружные штукатурные работы проводят при температуре воздуха не ниже +5° С.
Можно использовать растворы химических добавок, понижающие температуру
замерзания раствора или применять растворах с молотой негашеной известью.
Влажность стен, подлежащих оштукатуриванию в зимних условиях, не должна
превышать 8%. Это практически сухая стена. Прочность сцепления слоев штукатурки
между собой или грунта с оштукатуренной поверхностью можно проверить легким
простукиванием. Трещины, бугорки, раковины, грубо шероховатая поверхность,
пропуски (неоштукатуренные места у подоконников, наличников) не допускаются.
Перед началом работ по наружной и
внутренней облицовке должны быть закончены все работы, выполнение которых может
привести к повреждению отделки из камня.
Перед установкой плит облицовки
поверхность стены подготавливают. Ее очищают, насекают или, если это
предусмотрено проектом, натягивают металлическую сетку. Затем производят
выверку плоскостей кладки и наносят проектные отметки линий, осей углов,
пилястр, оконных проемов, горизонтальных линий. Облицовываемые поверхности
провешивают и устанавливают на них маяки.
Провеску производят на всю высоту
здания - от цоколя до венчающего карниза. Вначале провешивают наружные углы
здания, затем плоскости стен и другие выступающие или западающие части, углы
этих конструктивных элементов провешивают после провешивания углов здания.
Вначале провешивают первый угол фасада и определяют величину отклонения стены
от вертикали, затем провешивают следующий угол и определяют вынос лицевой
поверхности облицовочной плиты с учетом ее толщины и минимального размера
промежутка между облицовочной плитой и стеной. После этого окончательно
закрепляют проволоку-маяк на обоих штырях.
Поначалу проверяют вертикальность
стены отвесом по плоской части через 2-3 м, а также в точках перелома фасада на
всю высоту здания и поэтажно.
В процессе эксплуатации растворы не
должны образовывать высолов на поверхности камня. Для предупреждения высолов
рекомендуется при приготовлении растворов применять пуццолановый портландцемент
марки не ниже 300, промытый крупнозернистый песок, а также растворы с малым
водоцементным отношением (0,45-0,50). Для этого необходимо ввести в воду
затворения пластифицирующих добавок (мылонафтов, сульфитно-спиртовой бражки и
др.).
Для установления плит темных тонов
используют обычные цементные растворы, а в случае облицовки поверхностей особо
светлыми природными камнями, такими, как белый мрамор, светлый известняк и
другие, для того чтобы исключить появление пятен - растворы на белом цементе
или известковые растворы.
Для того, чтобы предохранить плиты и
элементы облицовки от брызг раствора и подтеков в процессе их установки,
полированные поверхности можно оклеивать бумагой, а тесаные обмазывать жидкой
разведенной глиной. Глину и бумагу снимают или смывают по окончании работ.
Для того, чтобы подготовить изделия
из декоративного камня для монтажа, необходимо проверить различные его
параметры и соответственно довести все отклонения до нормативов, подогнать по
размерам для установки в конкретное место на фасаде или в интерьере, прорезать
с помощью механизмов пазы, четверти.
3.1.5 Указания по
технике безопасности
При производстве отделочных работ с
использованием природного камня необходимо соблюдать требования техники
безопасности в строительстве, правила пожарной безопасности при производстве
строительно-монтажных работ, соответствующие документы пожарного и санитарного
надзора, инструкции и указания по применению отделочных материалов и изделий из
природного камня, по эксплуатации машин, грузоподъемных механизмов,
электрифицированного инструмента, подмостей и лесов.
К работе с электрифицированным
инструментом, камнерезными станками и пескоструйными аппаратами допускаются
только те, кто прошел специальное обучение и инструктаж по технике
безопасности. Камнетесов-гранитчиков необходимо обеспечивать спецодеждой -
комбинезонами, рукавицами, наколенниками, респираторами, очками, резиновой
обувью и перчатками (при работе с электрифицированными инструментами) и
защитными касками. Монтаж лесов производится в соответствии с типовыми
инструкциями на каждый конкретный объект. На лесах и подмостях вывешивают
плакаты со схемами размещения грузов и указанием величины допускаемых нагрузок.
Все секции лесов через каждые 20 м необходимо заземлять. Настилы лесов и
подмостей в процессе работ должны время от времени очищаться от строительного
мусора, наледи, снега.
При проверке состояния лесов
необходимо обратить внимание, не появились ли отклонения стоек от вертикали, не
погнуты ли отдельные стойки у воротных проемов и в местах движения транспорта,
не нарушено ли крепление лесов к стенам (прочность постановки закрепов, стяжек,
распорок), исправны ли бортовые, торцевые, лестничные и прочие ограждения
лесов, прочно ли они установлены, правильно ли уложены щиты настилов, каково
состояние лестниц для прохода с яруса на ярус, везде ли установлены предохранительные
козырьки, доски укрытия зазоров между щитами и стенами фасадов, ограждения
опасных зон.
3.1.6 Расчёт технико-экономических
показателей
1.Объём работ.
Sобщ=Sштукатурки+Sдекор
камня=122,37м²
.Продолжительность ведения работ.
Tдней=6,5+6,5+0,5=13,5дней
.Нормативные трудозатраты.
Qнорм.=6,3+12,5+0,99=19,79чел-час
.Плановые трудозатраты.
Qплан.=6,5+13+1,5=21
чел-час
.Удельная трудозатрата.
Qуд.=(Qнорм./Qплан.)*100%=(19,73/21)*100%=93%
.Коэффициент совмещенности работ.
kсовм.=∑ti/
Tдней=(6,5+6,5+0,5)/13,5=1
.Выработка одного рабочего в день.
Vраб./Qнорм.=122,37м²/19,79=6,18
м²
3.2. Календарный план производства
работ
.2.1 Подсчёт объемов работ
Таблица 11
|
Наименование
работ
|
Еденица
измерения
|
Количество
|
Подсчёт
|
|
Срезка
растительного слоя.
|
м³
|
560,74
|
S=(a+20м)(b+20м)=1121,49м²
h=0,5м;
Vсрезки=S*h
|
|
Планировка
площадки.
|
м²
|
1121,49
|
S=(a+20м)(b+20м)
|
|
Разработка
грунта в котловане.
|
м³
|
719,07
|
Vк=
(h/6)*((2a´+a)*b´+(2a+a´)b)
a´=26,60м;
b´=20,00м;
h=2,1 Vк=(2,1/6)*((2*26,6+13,78)*20+(2*13,78+26,6)*13,2)
|
|
Обратная
засыпка и уплотнение.
|
м³
|
431.44
|
V= Vк*60%
|
|
Монтаж
фундаментных подушек
|
шт
|
29
|
15(ФЛ
12-24)+6(ФЛ 12-12)+8(ФЛ 10-24)
|
|
Монтаж
стеновых фундаментных блоков
|
шт
|
90
|
(16(ФБС
6-24)+2(ФБС 6-12)+8(ФБС 4-24)+4(ФБС 4-12))*3
|
|
Кирпичная
кладка стен
|
м³
|
216,86
|
а)(13,78+13,2)*2*0,51*6,4+(5,1+
2,46+5,1+3,28+0,64+5,69+3,28+3,07 +3,28+1,82)*0,38*3=223,38
б)223,38-8*0,51*1,8*2-1,8*0,51*2=216,86
|
|
Кирпичные
перегородки.
|
м²
|
140,00
|
Сумма
длин перегородок (м): 1,7+2,19+1,58+1,6+1,6+3,13+
0,28+3,13+0,28+1,7+1,7+0,72+2,69=22,3 S=22,3*3*2=133,8≈140
|
|
Монтаж
плит перекрытия
|
шт
|
71
|
Пункт
1.4 (Таблица 5)
|
|
Монтаж
колонн
|
шт
|
12
|
5+5+2
|
|
Окна.
|
м²
|
79,26
|
1,8*0,8*4+3,5*0,5*10+1,8*2,0*8+0,8*0,2*8
|
|
Двери.
|
м²
|
41,58
|
2,1*0,6*8+2,1*0,8+2,1*0,8*18
|
|
Оштукатуривание,
окраска потолка
|
м²
|
203,35
|
Пункт
1.3.1 (Таблица 1)
|
|
Оштукатуривание,
оклейка обоями
|
м²
|
160,80
|
Пункт
1.3.1 (Таблица 1)
|
|
Оштукатуривание,
окраска стен
|
м²
|
92,20
|
Пункт
1.3.1 (Таблица 1)
|
|
Оштукатуривание,
облицовка стен плиткой
|
м²
|
136,2
|
Пункт
1.3.1 (Таблица 1)
|
|
Пол
паркетный
|
м²
|
80,90
|
Пункт
1.4 (Таблица 2)
|
|
Пол
из плитки
|
м²
|
44,20
|
Пункт
1.4 (Таблица 2)
|
|
Линолеумный
пол
|
м²
|
248,90
|
Пункт
1.4 (Таблица 2)
|
|
Вертикальная
гидроизоляция
|
м²
|
81,15
|
1,2*(13,78+13,2)*2+1*13,2*2
|
|
Горизонтальная
гидроизоляция
|
м²
|
140,72
|
((13,78+13,2)*2+13,2*2)*2
|
|
Пароизоляция
плит покрытия
|
м²
|
181,89
|
13,78*13,2
|
|
Устройство
стяжки на плитах покрытия
|
м²
|
181,89
|
13,78*13,2
|
|
Устройство
утеплителя керамзит
|
м²
|
181,89
|
13,78*13,2
|
|
Установка
брусков опоры стропил (лежни, мауэрлаты)
|
м²
|
81,52
|
13,78*4+13,2*2
|
|
Установка
стропил(подкосы,стропильные ноги)
|
м²
|
147,36
|
4,96*(4,85*3+7,58*2)
|
|
Устройство
обрешетки
|
м²
|
475,60
|
((13,78+13,2)*7,58/0,86)/0,5
|
|
Устройство
настила
|
м²
|
237,80
|
(13,78+13,2)*7,58/0,86
|
м²
|
237,80
|
(13,78+13,2)*7,58/0,86
|
|
|
|
|
|
|
|
3.2.2 Ведомость затрат труда и
машинного времени
Таблица 12
|
Наименование
работ
|
Ед.
Изм.
|
Объем
работ
|
Норма
времени
|
Трудоёмкость
|
Состав
звена
|
Машины
|
Шифр
норм
|
|
|
|
|
|
Чел.-сме-на
|
Маш.смена
|
|
Наименование
|
Ко-ли-чес-тво
|
|
|
Срезка
растительного слоя
|
1000м³
|
0,560
|
-/16,2
|
-
|
9,07
|
Машинист
5р-1
|
Бульдозер
59КВт
|
1
|
1-29-2
|
|
Планировка
площадки
|
1000м²
|
1,121
|
-/0,34
|
-
|
0,38
|
Машинист
5р-1
|
Бульдозер
59КВт
|
1
|
1-32-1
|
|
Разработка
грунта в котловане
|
1000м³
|
0,719
|
4,5/3,21
|
3,23
|
2,30
|
Машинист
5р-1
|
Экскаватор
|
1
|
1-20-2
|
|
Обратная
засыпка
|
1000м³
|
0,413
|
-/7,49
|
-
|
3,09
|
Машинист
5р-1
|
Бульдозер
59КВт
|
1
|
1-32-2
|
|
Уплотнение
грунта
|
100м³
|
4,134
|
11,2/10,9
|
43,30
|
45,06
|
Рабочий
2р-2
|
Пневмотрамбовка
|
2
|
1-118-10
|
|
Устройство
фундаментов
|
100шт
|
1,19
|
86,58/24,5
|
103,0
|
2,15
|
Машинист
5р-1 Монтажники 3,2р-1
|
Кран
МКТ 6-45
|
1
|
7-1-2
|
|
Вертикальная
гидроизоляция
|
100м²
|
0,815
|
47,8/-
|
38,95
|
-
|
Изолировщики
3,2р-1
|
-
|
-
|
8-4-5
|
|
Горизонтальная
гидроизоляция
|
100м²
|
0,140
|
14/-
|
1,96
|
-
|
Изолировщики
3,2р-1
|
-
|
-
|
8-4-2
|
|
Монтаж
колонн
|
100шт
|
0,12
|
565/96,9
|
67,8
|
11,62
|
Машинист
5р-1 Монтажники 4,3,2р-1
|
Кран
МКТ 6-45
|
1
|
7-8-6
|
|
Кладка
стен
|
100м³
|
21,6
|
4,05/-
|
188,78
|
-
|
Каменщики
4,3,2р-1
|
-
|
-
|
8-5-1
|
|
Монтаж
плит покрытия и перекрытия
|
100шт
|
0,71
|
381/31,4
|
270,51
|
22,29
|
Машинист
5р-1 Монтажники 4,3,2р-1
|
Кран
МКТ 6-45
|
1
|
7-13-7
|
|
Монтаж
лестниц и площадок
|
100шт
|
0,02
|
235/51,9
|
47
|
1,038
|
Маш
5р-1 Монтажники 4,3,2р-1
|
Кран
МКТ 6-45
|
1
|
7-41-5
|
|
Устройство
перегородок
|
100м²
|
1,4
|
29,1/-
|
40,74
|
-
|
Каменщики
4,3,2р-1
|
-
|
-
|
10-55-5
|
|
Пароизоляция
плит покрытия
|
100
м²
|
1,81
|
6,7/-
|
12,12
|
-
|
Кровельщики
3,2р-1
|
-
|
-
|
7-13,1
|
|
|
Устройство
стяжки на плитах покрытия
|
100
м²
|
1,81
|
6,8/-
|
12,30
|
-
|
Изолировщики4,3,2р-1
|
-
|
-
|
7-14,21
|
|
|
Устройство
утеплителя керамзит
|
100
м²
|
1,81
|
7,2/-
|
13,03
|
-
|
Изолировщики3,2р-1
|
-
|
-
|
7-14,15
|
|
|
Установка
мауэрлатов
|
100
м²
|
0,81
|
1,4/-
|
1,13
|
-
|
Плотники
4,3,2р-1
|
-
|
-
|
6-9-1,1
|
|
|
Установка
стропил
|
100
м²
|
1,47
|
4,08/0,68
|
5,99
|
0,99
|
Плотники
4,3р-1 Машинист 5р-1
|
Кран
МКТ 6-45
|
1
|
6-9-5,1
|
|
|
Устройство
обрешетки
|
100м
|
4,75
|
27/-
|
128,25
|
-
|
Плотники
5,3р-1
|
-
|
-
|
6-9-6,1
|
|
|
Устройство
настила
|
100
м²
|
2,37
|
15,5/-
|
36,73
|
-
|
Плотники
5,3р-1
|
-
|
-
|
6-9-6,3
|
|
|
Устройство
покрытия бардулин
|
100
м²
|
2,37
|
4,8/-
|
11,37
|
-
|
Кровельщики
4,3р-1
|
-
|
-
|
7-2,1
|
|
|
Заполнение
оконных проемов
|
100м²
|
0,79
|
193/-
|
152,47
|
-
|
Плотники
4,3р-1
|
-
|
-
|
10-13-4
|
|
|
Заполнение
дверных проёмов
|
100м²
|
0,38
|
91,4/-
|
4,39
|
-
|
Плотники
4,3р-1
|
-
|
-
|
10-20-1
|
|
|
Шпаклевка
потолка
|
100м²
|
2,03
|
56/-
|
113,68
|
-
|
Отделочники
4,3р-1
|
-
|
-
|
15-55-1
|
|
|
Побелка
потолка
|
100м²
|
2,03
|
9,7/-
|
19,69
|
-
|
Отделочники
4,3р-1
|
-
|
-
|
15-15-3-1
|
|
|
Оклейка
стен обоями
|
100м²
|
1,60
|
93/-
|
148,8
|
-
|
Отделочники
4,3р-1
|
-
|
-
|
15-252-3
|
|
|
Стяжка
пола
|
100м²
|
2,03
|
40,2/-
|
81,60
|
-
|
Бетонщики
3,2р-1
|
-
|
-
|
11-11-2
|
|
|
Устройство
полов из линолеума
|
100м²
|
2,43
|
75,5/-
|
183,46
|
-
|
Отделочники
4,3р-1
|
-
|
-
|
11-28
|
|
|
Устройство
полов из керамической плитки
|
100м²
|
0,44
|
158
|
69,52
|
-
|
Отделочники
4,3р-1
|
-
|
-
|
11-28
|
|
|
Устройство
полов из паркета
|
100м²
|
0,80
|
75,5/-
|
60,4
|
-
|
Отделочники
4,3р-1
|
-
|
-
|
11-28
|
|
|
Оштукатуривание
фасада
|
100м²
|
1,6
|
26,5/-
|
42,4
|
-
|
Штукатур
4,3р-1
|
-
|
-
|
8-1-2
|
|
|
Облицовка
камнем
|
100м²
|
0,32
|
21,5/-
|
6,88
|
-
|
Штукатур
5,4,3р-1
|
-
|
-
|
8-2-7
|
|
|
Подготовительные
работы
|
%
|
10
|
-/-
|
197,71
|
-
|
-
|
-
|
-
|
-
|
|
|
Сантехнические
работы
|
%
|
8,5
|
168,06
|
-
|
Сантехники
4,3р-1
|
-
|
-
|
-
|
|
|
Электромонтажные
работы
|
%
|
4,3
|
-/-
|
84,75
|
-
|
Электрики
4,3р-1
|
-
|
-
|
-
|
|
|
Благоустройство
площадки
|
%
|
10
|
-/-
|
191,71
|
-
|
-
|
-
|
-
|
-
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
3.2.3 Выбор ведущего механизма
Подбор стрелового крана:
Высота подъёма
крюка
Н = hотм+
0,5 + hкон +
hстр+
1,5 = 12,9 + 1,7 + 0,22 + 1,5 = 16,82м
hотм
- самая высокая отметка здания.
hкон
- высота самой высокой конструкции.
hстр
- высота строп.
Грузоподъёмность
Q = qтяж
+
qгр.пр=
2,5 + 0,15 = 2,73 тонны
qтяж
- самый тяжёлый элемент здания.
qгр.пр
- вес грузозахватного приспособления.
Вылет стрелы
L = B
/ 2 + l - 1,5 = 13,78 / 2
+ 6 - 1,5 = 11,39м
B - ширина здания.
Вывод: окончательно принятый стреловой кран МКТ
6-45.
Нкр=21м>17,35м
Qкр=3,6т>3т
Lстр=16м>11,39м

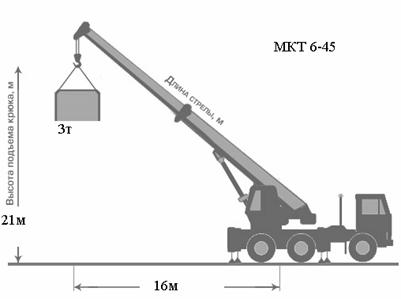

Рисунок 7
3.2.4 Указания по производству работ
Земляные работы
Экскаватор и транспортные средства расположены
таким образом, чтобы средняя величина угла поворота экскаватора от места
заполнения ковша до места выгрузки была минимальной, так как на время поворота
стрелы может расходоваться до 70 % рабочего времени цикла экскаватора.
Экскаватор с обратной лопатой используют при
разработке грунтов, которые находятся ниже уровня стоянки экскаватора.
Разработку грунта ведут ниже уровня стоянки экскаватора боковыми забоями с
погрузкой грунта в транспортные средства. При наличии больших неровностей
поверхность проходки (в пределах ширины передвижения экскаватора)
предварительно разравнивают бульдозером.
Укладка и уплотнение грунтовых масс выполняется
при планировочных работах, возведении различных насыпей, обратных засыпках
траншей и пазух фундаментов. С целью получения уложенного грунта наибольшей
плотности, наименьшей фильтрационной способности и уменьшения последующих
осадок его укладывают и уплотняют.
Наиболее трудным является уплотнение грунта при
обратной засыпке пазух фундаментов или траншей, так как работы ведутся в
стесненных условиях. В этих случаях грунт уплотняют слоями 15... 20 см
электрическими трамбовками.
Монтаж фундаментов
Ленточные
фундаменты выполняют из железобетонных блоков - подушек и уложенных по ним
одного или нескольких рядов стеновых балок, которые являются также и блоками
стен подвалов.
Монтаж блоков-подушек ленточных
фундаментов осуществляют способом «на весу» стреловым краном МКТ-6-45,
перемещающимся по поверхности участка за пределами верхней бровки котлована.
Последующие ряды
ленточных фундаментов или стен подвалов монтируют из блоков на растворе с
тщательным заполнением горизонтальных и вертикальных швов. Вертикальные швы в
смежных по высоте рядах блоков перевязывают не менее чем на высоту блока, при
слабых грунтах и не менее чем на 0,4 высоты блока при малосжимаемых грунтах. В
местах примыкания поперечных стен к продольным, перевязывают швы примыкания к
каждому ряду с закладкой в горизонтальные швы сварных арматурных стенок.
Гидроизоляция фундаментов
Оклеечную гидроизоляцию выполняют как сплошной
водонепроницаемый ковер из рулонных или гибких листовых материалов,
наклеиваемых в 1 слой на изолируемые поверхности. В качестве изоляционных
материалов применяют рубероид.
Вертикальные поверхности оклеивают по захваткам
и ярусам высотой до 1,5 м. Предварительно раскроенный материал подают к
рабочему месту в контейнерах.
Кирпичная кладка стен
Кирпичную кладку выполняют из керамического
кирпича размером 250*120*65мм. Толщина стен наружных - 510мм, внутренних -
380мм. В кладке крайние ряды кирпича называют верстами, а укладываемые между
ними - забудкой.
Уложенный длинной гранью кирпичи вдоль стены образуют
ложковый ряд, короткой - тычковый ряд. Прочность кладки и создание
определенного рисунка на ее лицевых плоскостях достигаются чередованием
ложковых и тычковых рядов со смещением вертикальных швов каждого ряда на
четверть или полкирпича, соблюдая определенную систему перевязки швов.
Используется система перевязки, в которой первые
два ряда выполняют цепной кладкой с перевязкой швов на глубину в четверть
кирпича, следующие ряды кладут ложками на всю толщину стены с перевязкой в
половину кирпича.
Кладка узких простенков (шириной до 1м) должна
производится по трехрядной системе перевязки швов. Кладку стен в местах
взаимных пересечений необходимо выполнять одновременно. При вынужденных
разрывах кладка должна выполняться в виде наклонной или вертикальной штрабы. В
вертикальные штрабы должны закладываться связи из арматуры диаметром до 8мм с
расстоянием до 2м по высоте кладки, а также на уровне каждого перекрытия, при
этом количеств стержней не менее трех в одном уровне.
Кирпичная кладка выполняется с соблюдением
технологических правил: поливки кирпича, равномерности возведения кладки по
всему фронту работ, горизонтальность рядов, вертикальность углов, стен.
Наружные и внутренние стены возводятся при
кладке обычно одновременно, что позволяет в местах их взаимных примыканий и
пересечений соблюдать необходимую перевязку швов. Особое внимание должно
уделяться соблюдению правил перевязки швов при кладки прямых углов и выступов,
пересечений и сопряжений стен.
Перегородки возводятся толщиной 120мм и высотой
не более 3м. Система перевязки цепная.
В целях экономии кирпича может применяться
различных систем облегченная кладка. Облегченная кладка состоит из двух
параллельных кирпичных стенок, выложенных ложками в ½
кирпича и связанными между собой армированными диафрагмами (из раствора,
бетона, кирпича) через 3…6 рядов кладки. Пространство между кирпичными стенками
заполняется термоизоляционной засыпкой или легким бетоном.
Монтаж железобетонных конструкций
Предварительное складирование конструкций на
приобъектных складах допускается только при соответствующем обосновании.
Приобъектный склад должен быть расположен в зоне действия монтажного крана.
Монтаж конструкций каждого вышележащего этажа (яруса) многоэтажного здания
следует производить после проектного закрепления всех монтажных элементов и
достижения бетоном (раствором) замоноличенных стыков несущих конструкций
прочности. В случаях, когда прочность и устойчивость конструкций в процессе
сборки обеспечиваются сваркой монтажных соединений, допускается, при
соответствующем указании в проекте, монтировать конструкции нескольких этажей
(ярусов) зданий без замоноличивания стыков. При этом в проекте должны быть
приведены необходимые указания о порядке монтажа конструкций, сварке соединений
и замоноличивании стыков. Марки растворов, применяемых при монтаже конструкций
для устройства постели, должны быть указаны в проекте. Подвижность раствора
должна составлять 5-7 см по глубине погружения стандартного конуса, за
исключением случаев, специально оговоренных в проекте. Применение раствора,
процесс схватывания которого уже начался, а также восстановление его
пластичности путем добавления воды не допускаются.
Кровельные работы
При устройстве кровли из мягкой черепицы
"Бардулин" основание должно быть неподвижным, прочным, гладким, сухим
и обязательно вентилироваться. В качестве основания используется сплошной
настил.
Укладку плитки производят снизу вверх и от
центра крыши к торцам. Каждую полосу вдоль верхней кромки прибивают к основанию
четырьмя оцинкованными гвоздями и, сняв защитную пленку, приклеивают к
основанию и плиткам нижнего ряда. Причем так, чтобы плитки верхнего ряда
прикрывали шляпки гвоздей нижнего. Если уклон крыши более 45, крепление плитки
можно выполнять с помощью шести гвоздей. На торцевых карнизах плитку обрезают
до уровня карнизов и приклеивают к карнизным полосам по ширине 100 мм.
Выполнение этих операций продолжают до тех пор, пока монтаж плитки не будет
закончен. Крайние элементы (со стороны торцов) дополнительно проклеивают
специальным битумным клеем. Этим же клеем проклеивают места соединений кровли с
печными трубами.
Монтаж плиток рекомендуется производить при
температуре не ниже + 10 °С. В случае дождя накрывать мягкой битумной черепицей
влажную поверхность нельзя - влага не сможет испаряться, и крыша начнет гнить
изнутри. Поэтому обязательно нужно подождать, пока крыша просохнет.
Если необходимо вести работы в мороз, клейкую
поверхность плиток после того, как их закрепили гвоздями, осторожно подогревают
газовой лампой или техническим феном. Все щели между черепицами в месте
соединения скатов необходимо заделать раствором.
Устройство полов
Прежде чем настилать линолеум, необходимо
проверить уровень влажности основания. Для древесного этот уровень не должен
превышать 12%, а для бетонного 8%. За несколько дней до начала работ его
необходимо раскатать, раскроить и оставить на 2-3 дня стопкой на полу, уложив
листы попарно лицевой стороной друг к другу. За это время размеры линолеума
должны окончательно стабилизироваться.
Стопку следует равномерно нагрузить, чтобы выпрямить
все полосы. При раскройке линолеума необходимо учитывать, что в квадратных
помещениях листы располагают по направлению света (чтобы швы не сильно
бросались в глаза), а в прямоугольных - вдоль длинных стен (чтобы было как
можно меньше стыков). Линолеум не рекомендуется прибивать гвоздями, так как от
этого он теряет свой красивый внешний вид и нарушаются его гидроизоляционные
свойства. Зазоры между полом и стеной закрывают плинтусами, для проветривания
подполья устанавливают специальный плинтусы или вентиляционные решетки.
После отрожки полы рекомендуется покрыть горячей
олифой, а окраску делать по окончании всех работ в помещении. Паркетные полы
делают из планок древесины (паркета) лиственных пород - дуба, ясеня, бука,
граба, вяза, груши и др. Настилка полов производится набором паркетом или
щитовым паркетом. Деревянные изделия для паркетных покрытий подразделяются на
штучный паркет, паркетные доски, паркетные щиты и мозаичный паркет. Паркет
изготовляют с пазами, закрепляют вкладными щипами и гвоздями или мастикой.
Штучный паркет имеет размеры: толщина - 15(18)мм, ширина - 30….90мм с градацией
через 5мм, длина - 150….500мм через 50мм.
Отделочные работы
Окраска водными составами. Известковые составы
используют при окраске внутренних помещений по предварительно подготовленным
поверхностям. Составы наносят краскопультами. Оштукатуренные и бетонные
поверхности перед окраской обрабатывают известковыми или известково-гипсовыми
шпатлевками, перед нанесением шпатлёвочного состава поверхность смачивают водой
из краскопульта. Потолки окрашивают кистями за два раза, нанося краску
поперечными по направлению к свету, движениям кисти, а растушёвывают -
продольными.
Облицовка поверхности плитками. Для облицовки
стен зданий применяют глазурованные и керамические плитки. Их изготовляют
прямоугольной формы. Поверхность плиток рифленая или имеет какой-нибудь
тисненый рисунок. Для хорошего сцепления плиток с раствором или мастикой
обратная сторона плиток имеет рельефную поверхность. Глазурованные плитки, как
правило, применяют при облицовке стен в санузлах и ванных комнатах.
Глазурованными и керамическими плитками облицовывают бетонные и гипсобетонные
поверхности. Плитки крепят на цементно-песчаном растворе.
3.2.5 Указания по технике
безопасности
Техника безопасности предусматривает ряд
организационных и технических мероприятий, обеспечивающих безопасные условия
труда. Все строительные площадки обязательно должны быть ограждены и снабжены
указателями проходов и проездов. Необходимо, чтобы проезды для транспорта были
всегда свободны от мусора, материалов, снега, льда, опасные зоны ограждены
забором, вывешены плакаты с предупреждением прохожих об опасности, а в ночное
время обязательно освещены. На территории строительства вывешивают указатели
проходов и проездов. Рабочих должны обеспечить спецодеждой.
Земляные работы
Земляные работы следует выполнять только по
утвержденному проекту производства работ. Бровки выемок должны быть свободны от
статического и динамического нагружения. Движущиеся по отсыпной насыпи
транспортные и землеройные машины не должны приближаться к бровке ближе, чем на
0,5 м. Посторонние лица могут находиться на расстоянии не менее 5 м от радиуса
действия экскаватора. При работе с бульдозером запрещается поворачивать его с
загруженным или заглубленным в грунт отвалом. Перед началом работ в надводном
забое в зоне действия струи и наверху забоя не должно быть рабочих.
Монтаж железобетонных элементов
К монтажу конструкций и сопутствующих ему работ
допускают рабочих после прохождения с ними вводного инструктажа, прошедших
спец. курс обучения.
К работам на высоте допускают монтажников и
сварщиков-верхолазов, имеющих справку о мед освидетельствовании, которое они
проходят 2 раза в год. Все рабочие, участвующие в монтажных работах, должны
носить каски. При работе на высоте должны надевать предохранительные пояса,
которыми прикрепляются к прочно установленным элементам конструкций. Перед
началом работ такелажные устройства испытывают двойной нагрузкой. Перед
подъемом необходимо проверить надежность петель для строповки грузов.
Запрещается, во время перерывов оставлять груз поднятым. Запрещается вести
сварку под дождем, во время ветра (35 м/с). Внутренние стены необходимо
оштукатуривать c подмостей, стремянок или инвентарных столиков. Доски и
всевозможный мусор из строящегося здания необходимо не сбрасывать, а спускать
по закрытым желобам. Шланги к трубопроводам сжатого воздуха разрешено
подключать лишь через вентили, которые установлены на отводах от магистрали или
на воздухораспределительных коробках.
В периоды технического обслуживания и ремонта
машин и устройства, а также в нерабочее время, необходимо предусмотреть все
меры предосторожности, исключающие возможность посторонними лицами запустить их
в рабочее состояние. Не последнюю роль в повышении производительности труда и
снижении травматизма играет производственная санитария. К примеру, от
неправильного положения корпуса рабочего зависит повышение усталости, снижается
внимание к работе, что в конечном итоге приводит к снижению производительности
труда, сосредоточенности внимания, возможно, и к несчастным случаям.
Кровельные работы
Оборудование и инструмент для рабочего места
должны отвечать требованиям безопасности труда. При размещении на
производственной территории санитарно-бытовых и производственных помещений в
опасных зонах должны быть установлены ограждения, знаки безопасности. Не
допускается проникновение посторонних лиц, работников в нетрезвом состоянии или
не занятых работой на этом участке территории производства. Ограждения в местах
массового прохода людей должны иметь высоту 2м и оборудованы защитным козырьком
для защиты от падения одиночных мелких предметов. При приготовлении и
транспортировании горячих мастик и материалов рабочее место необходимо
обеспечить средствами для подъема на кровлю материалов и инструмента. Места
производства кровельных работ, выполняемых газопламенным способом, должны быть
обеспечены средствами пожаротушения. Запас материала не должен превышать
сменной потребности.
Электромонтажные работы
Правилами предусмотрено, что корпуса электроинструментов,
работающих под напряжением свыше 42 В, в обязательном порядке, должны
заземляться. Включать и выключать электроосвещение машин, подъемных механизмов,
станков разрешается только специально уполномоченным лицам. Для хранения
рубильников и выключателей предусмотрены закрытые и запираемые ящики. И только
лица, прошедшие специально-техническое обучение, допускаются к работе с
пневматическими и электрифицированными приборами и инструментами.
Отделочные работы
Оштукатуривание наружных откосов следует вести с
огражденных настилов, уложенных на балки, выступающие из проемов окон или
люлек. Помещения должны проветриваться или иметь искусственную вентиляцию.
Рабочих, красящих стены, снабжают респираторами, защитными очками и
комбинезонами. Манометры пневматических окрасочных аппаратов должны быть
исправлены и опломбированы, электропроводка во время производства работ должна
быть обесточена.
Не допускается пребывание людей более 4 часов в
помещениях, свежеокрашенных маслеными красками. Проемы в оконных и дверных
откосах, заглушинах при штукатурных работах обязательно ограждают. Для
безопасной работы необходимо, чтобы подмости были такой высоты, чтобы потолок
над головой находился не выше 20 см. При высоте больше 20 см, рабочие быстро
устают, что повлечет за собой снижение производительности труда. Для создания
оптимально нормальных условий работы, играет рабочая одежда, изготовляемая из
плотного, но мягкого материала. Плотный материал защищает тело от быстрого
загрязнения и не пропускает пыль, спецодежда из мягкой ткани позволяет легко
сгибаться, что крайне удобно при работе. Штукатуры используют при работе разную
спецодежду: пиджаки с брюками, комбинезоны, халаты, как им удобнее. Что
касается ручек инструментов, рекомендуется для образования гладкой поверхности,
ручки терок, полутерок, соколов, молотков, вскрывать олифой. В таком
обработанном состоянии они не намокают, а, кроме того, к проолифленным изделиям
меньше пристает раствор, они остаются чистыми, и, в конечном счете, при верном
уходе за ними снижаются травмы во время работы.Для производства строительных
работ, в том числе и штукатурных, разрабатывается четкий план и график,
увязанный как по срокам, так и по времени с другими работами. До начала
штукатурных работ проверяется прочность установленных ограждений. Когда
штукатурные работы ведутся до настила полов, то из досок по балкам перекрытий
укладывается временный сплошной настил. Без такого временного настила или
постоянного пола работать запрещено. Что касается хранения негашеной извести в
комках (пушонка), её необходимо хранить в ларях с плотным полом и поднятыми над
землей не менее чем на 0,2 м или в закрытых складах.
Ямы для хранения извести, как правило, ограждают
и закрывают щитами или досками. Перед началом работы штукатуры должны
ознакомиться с местом предстоящей работы, очистить от ненужных предметов,
убрать доски с торчащими гвоздями или загнуть эти гвозди, чтобы нечаянно не
пораниться. До начала работы нужно осмотреть инструмент, подремонтировать, если
есть такая необходимость, проверить, вместе с мастером по строительным работам,
состояние лесов, подмостей и люлек, исправить все дефекты и постоянно, в
течение всей работы, следить за ними. Работа на высоте для безопасности
требует, чтобы пользовались предохранительными поясами.
Сервис машин либо механизмов могут проводить
лишь обученный персонал, с удостоверениями. Запускать в ход механизмы или
машины, надевать или снимать на ходу приводные ремни без машиниста запрещено.
При гашении известь, как известно, кипит, выделяется много брызг и при неосторожном
обращении может вызвать сильные ожоги. При загрузке извести она, к тому же, и
пылит, раздражая слизистую оболочку глаз, горла, носа, поэтому для своей же
безопасности рабочий должен пользоваться, защищая лицо, респиратором либо
противогазом, работать в спецодежде, резиновых сапогах и рукавицах.
Рабочие-штукатуры в силу обстоятельств работают с едкими для кожи щелочами
(известь и цемент), а для очистки испачканных поверхностей используют соляную
кислоту.
В процессе строительных работ, при ремонте, выделяется
большое количество пыли, что может привести к разным заболеваниям кожи рук и
тела, поэтому, чтобы защитить руки от загрязнений и повреждений, необходимо
одевать рукавицы, наносить защитные пасты либо мази.
3.2.6 Расчёт технико-экономических
показателей
1.Строительный объем здания:
Vзд = 628,44м³
.Фактическая продолжительность.
Nдней/22=42/22≈2
месяца
.Нормативная продолжительность
Коэффициент продолжительности
строительства:
K = Tнор / Tф = 120/70 = 1,7
Tнор - нормативная
продолжительность выполнения работ.
По СНиП - 3 месяцев.
.Нормативные трудозатраты.
Qn=224,31
чел-см.
5.Плановые трудозатраты.
Qп=224 чел см.
.Удельные трудозатраты.
Qn/Qп=100%
.Коэффициент неравномерности движения рабочей
силы.
K=Nmax/Nср=8/5=1,6
Nср=Qф / Tф =224/42 = 5
Nmax - максимальное количество человек на строительной площадке.
Nср - среднее количество
человек на строительной площадке.
Qф - плановая
трудоёмкость.
Tф - фактическая
продолжительность выполнения работ.
8.Коэффициент сменности
K = (t1 ∙ a1 + t2 ∙ a2 + … + tn∙
an) / t = 42 / 42 = 1
Все работы ведутся в одну смену.
t1, t2, t3 - продолжительность
выполнения отдельных работ.
a1, a2, a3 - сменность выполнения
отдельных работ.
9. Коэффициент совмещенности работ.
kсовм=∑Ti/T=69/42=1,64
Заключение
Задание на комплексное курсовое проектирование
на тему "Индивидуальный жилой дом" выполнено в полном объеме в
соответствии с учебной программой и составляет 6 листов графической части и 40
листов пояснительной записки. Курсовой проект выполнен на основании литературы
принимаемой в строительстве, целью которой является создание наиболее
современного и комфортабельного здания. В проекте были использованы новые
материалы и технологии.
Технико-экономические показатели проекта
подтверждают рациональность принятых решений.
Список литературы
1.
Буга П.Б. Гражданские, промышленные и сельскохозяйственные здания 1987 г.
.
Шерешевский И.А. Конструкции гражданских зданий. 2003 г.
.
Сетков В.И., Сербин Е.П. Строительные конструкции - Москва 2005 г.
.
Кувалдин А.Н. Примеры расчета железобетонных конструкций зданий.
.
Н.Н. Данилов "Технология и организация строительного производства
1988" г.
.
В.П. Станевский (строительные краны: справочник) Киев - 1989 г.
.
ЕНиР 6, ЕНиР 7, ЕНиР 8
.
СНиП 4-2-82 Том 1,2.
.
А.Ф. Гаевой, С.А. Усик "Курсовое и дипломное проектирование. Промышленные
и гражданские здания" Москва 1987 г.
.
СНиП 12-03-2001, 12-04-2002 Безопасность труда в строительстве. Ростов на Дону
2005 г.
