Расчет статического преобразователя частоты
ВВЕДЕНИЕ
Преобразователь частоты (ПЧ) в ЭП
является силовым регулятором, вход которого подключен к питающей сети с
нерегулируемыми значениями напряжения U1 и частоты f1, а на выходе
обеспечиваются регулируемые значения напряжения U2 (или тока I2) и частоты f2 в
зависимости от задания и управляющих сигналов Uy.
Применение ПЧ в ЭП обеспечивает
наиболее экономичные способы регулирования скорости и момента электродвигателей
переменного тока. В настоящее время в зависимости от мощности и технологических
требований к ЭП используется один из трех типов статических ПЧ:
) непосредственный ПЧ (в минимальной
конфигурации содержит m2 - по числу фаз двигателя - отдельных реверсивных
преобразователей постоянно тока, управление которыми осуществляется переменным
модулирующим напряжением);
2) двухзвенный ПЧ с автономным
инвертором напряжения (состоит из трех основных элементов: выпрямителя (В),
автономного инвертора напряжения (АИН), и промежуточного контура постоянного
тока, включающего конденсатор С, который является источником реактивной
мощности для двигателя);
двухзвенный ПЧ с автономным
инвертором тока (состоит из управляемого выпрямителя, автономного инвертора
тока (АИТ), сглаживающего реактора L и конденсаторов С, являющихся источником
реактивной энергии для двигателя).
В данной расчетно-графической работе
приведен расчет статического ПЧ с АИН (рис. 1).
U1, f1 U2, f2
C
U2y,
f2y
Рис. 1 Двухзвенный ПЧ с АИН.
преобразователь частота потеря
В ПЧ этого типа происходит
двукратное преобразование электрической энергии: сначала переменное напряжение
U1 с частотой f1 выпрямляется, а затем постоянное напряжение преобразуется
(инвертируется) АИН в переменное с заданной амплитудой первой гармоники U21m и
частотой f2. В качестве ключевых элементов в АИН в настоящее время практически
всегда используются транзисторы.
В ПЧ с АИН для формирования
выходного напряжения с заданной частотой и амплитудой первой гармоники
исключительное применение находит способ широтно-импульсной модуляции (ШИМ)
напряжения с постоянной частотой коммутации или с переменной частотой
коммутации в системах прямого цифрового управления моментом.
В ПЧ с АИН невозможен обмен
реактивной энергией двигателя с питающей сетью, и реактивная составляющая тока
двигателя циркулирует в контуре электродвигатель - АИН - входной конденсатор С,
наличие которого вместе с диодами, шунтирующими в обратном направлении
транзисторы АИН, является обязательным для схемы инвертора напряжения.
Основные достоинства ПЧ с АИН:
широкий диапазон частот (от 0 до
1000 Гц и более);
возможность формирования необходимой
кривой тока (обычно синусоидальной);
простота силовой схемы ПЧ.
Недостатки ПЧ с АИН:
нереверсивность при выполнении по
основной схеме;
большая скорость изменения
напряжения на обмотке двигателя.
Электрическая функциональная схема ЭП
с использованием ПЧ с АИН приведена на рис. 2.
В ПЧ применена наиболее
распространенная для управления короткозамкнутым АД схема ПЧ с АИН и ШИМ
напряжением на выходе, неупраляемым выпрямителем на входе силовой части схемы и
микропроцессорным управлением. При питании от сети 380 В наиболее рациональным
является применение в инверторе полупроводниковых приборов нового поколения -
биполярных транзисторов с изолированным затвором - IGBT.
Основные элементы, входящие в эту
схему:- неуправляемый выпрямитель; L0, C0 - фильтр; RT - термистор,
ограничивающий ток заряда конденсатора С0; R0 - разрядное сопротивление для
конденсатора С0; FU1, FU2, FU3 - предохранители; R, C - цепь защиты (снаббер)
от перенапряжений на транзисторах IGBT; RS - датчик тока для организации защиты
(FA) от сквозных и недопустимых токов перегрузки через IGBT; VT - VD -
трехфазный инвертор на IGBT с обратным диодным мостом.
Основные блоки в системе управления:
) блок питания БП, состоящий из
восьми гальванически развязанных источников постоянного напряжения;
) микроконтроллер AD на базе
сигнального процессора 1899ВЕ1;
) плата индикации DS с
переключателем способа управления: местное или дистанционное;
) блок сопряжения ТВ для работы с
внешними сигналами или командами;
) согласующие усилители UD -
драйверы IGBT.
Электропривод работает следующим
образом.
При подаче напряжения 380 В на
силовой вход ПЧ в звене постоянного тока происходит процесс заряда конденсатора
фильтра С0, который определяется значениями RT, L0, C0. Одновременно с этим в
информационную часть схемы подается питание (напряжения U1 - U8). В процессе
выдержки времени на установление напряжений стабилизированных источников
питания U1 - U4 аппаратная защита FA блокирует открывание ключей инвертора и
происходит запуск программы управления процессором по аппаратно формируемой
команде «Рестарт».
Выполняется инициализация.
Производится запись начальных условий в ячейки ОЗУ процессора и определяется
способ управления - местное или дистанционное. Если с датчиков тока фаз
двигателя TAA, TAB, TAC, аппаратной защиты FA, напряжения сети Uc, а также от
всех каналов вторичного источника питания поступает информация о нормальных
параметрах, то ЭП готов к работе и на цифровой индикатор выводятся нули,
светится светоизлучающий диод «Подача». В противном случае загорается
светоизлучающий диод «Авария» и на цифровом индикаторе появляется код
срабатывания той или иной защиты.
Для управления двигателем процессор
формирует систему трехфазных синусоидальных напряжений, изменяемых по частоте и
амплитуде, и передает их в модулятор, в котором синусоидальные сигналы
управления фазами - «стойками» инвертора, состоящими из последовательно
включенных ключей IGBT, преобразуется в дискретные команды включения и
отключения транзисторов классическим методом центрированной синусоидальной ШИМ.
Несущая частота ШИМ составляет от 5 до 15 кГц. Одновременное замыкание двух
ключей в «стойке» инвертора блокируется, для учета реального времени запирания
транзисторов в процесс переключения вводится «мертвое» время, составляющее единицы
микросекунд, в течении которого оба ключа разомкнуты.
Силовая часть ПЧ неизменна и
пригодна для разных способов управления координатами электродвигателей с
применением более совершенных микропроцессорных средств.
1. РАСЧЕТ ИНВЕРТОРА
Исходные данные:
Номинальная мощность Рном = 30 кВт,
Диапазон выходных частот от 0,5 до
512 Гц,
Частота питающей сети fс = 50 Гц,
Диапазон регулируемого напряжения от
0 до Uпит.сети,
Uвх = 380 В ±
20 % = Uпит.сети.
Выбор двигателя.
По номинальной мощности выбираем
асинхронный двигатель с короткозамкнутым ротором стандартного исполнения типа
4А180М4У3 (по справочнику [3]) со следующими техническими данными:
Номинальная мощность Рном = 30 кВт,
Синхронная скорость вращения nсинх =
1500 об/мин,
Скольжение s = 2 %,
Номинальное КПД ηном
= 91 %,
Напряжение двигателя U = 220/380 В,
Кратность пускового тока IП/Iном =
7,0,
Коэффициент мощности cos φ1
= 0,89.
Выбор транзисторов и диодов.
Максимальный ток через ключи
инвертора определяется из выражения:
(1)
где Рном - номинальная
мощность двигателя, Вт;
k1 = 1,2 - 1,5 - коэффициент
допустимой кратковременной перегрузки по току, необходимой для обеспечения
динамики ЭП;
k2 = 1,1 - 1,2 - коэффициент
допустимой мгновенной пульсации тока;
ηном - номинальный
КПД двигателя;
Uл - линейной напряжение
двигателя, В.
Ключи IGBT выбираются с
постоянным (номинальным) током коллектора Iс ≥ Iс max.
По справочнику [2, табл.
37.15] выбираем модули IGBT фирмы Mitsubishi третьего поколения типа
СМ200DY-12Н на напряжение 600 В со следующими параметрами:
Таблица 1
Предельные параметры
|
|
1. Максимальное напряжение коллектор - эмиттер
UCES, В
|
600
|
2. Максимальный ток коллектора Ic, A
|
200
|
3. Максимальная рассеиваемая мощность Pc, Вт
|
Электрические параметры
|
|
1. Типовое UCES во включенном состоянии
UCE(sat), В
|
2,1
|
2. Максимальное UCES во включенном состоянии
UCE(sat), В
|
2,8
|
3. Входная емкость Cies, нФ
|
20
|
4. Выходная емкость Coes, нФ
|
7
|
5. Емкость обратной связи (проходная) Cres, нФ
|
4
|
6. Время задержки включения td(on), нс
|
200
|
7. Время нарастания tr, нс
|
550
|
8. Время задержки выключения td(off), нс
|
300
|
9. Время спада tf, нс
|
300
|
Обратный диод
|
|
1. Прямое падение напряжения на обр. диоде
транзистора Uf, B
|
2,8
|
2. Время восстановления обр.диода при
выключении trr, нс
|
110
|
Тепловые и механические характеристики
|
|
1. Тепловое сопротивление корпус - охладитель
Rth(c-f), 0C/Вт
|
0,13
|
2. Тепловое сопротивление переход-корпус IGBT
Rth(j-c), 0C/Вт
|
0,16
|
3. Тепловое сопротивление переход-корпус диода
Rth(j-c), 0C/Вт
|
0,35
|
4. Масса, г
|
270
|
Расчет потерь в инверторе.
Расчет потерь в инверторе при ШИМ
формировании синусоидального тока на выходе заключается в определении
составляющих потерь IGBT в проводящем состоянии и при коммутации, а также
потерь обратного диода.
Потери в IGBT в проводящем
состоянии:
,(2)
где Iср = Ic max /k1 =
133,5/1,4 = 95,4 А - максимальная амплитуда тока на входе инвертора, А;= tр /T ≈
0,95 - максимальная скважность;θ ≈ cos
φ -
коэффициент мощности;(sat) - прямое падение напряжения на IGBT в насыщенном
состоянии при Iср и Tj = 1250C.
Потери IGBT при коммутации:
,(3)
где tc(on), tc(pff) -
продолжительность переходных процессов по цепи коллектора IGBT на открывание
tc(on) и закрывание tc(pff) транзистора, с (типовое значение tc(on) = 0,3 - 0,4
мкс; tc(pff) = 0,6 - 0,7 мкс);
Uce - напряжение на
коллекторе IGBT, В (коммутируемое напряжение, равное напряжению звена
постоянного тока для системы АИН - ШИМ);
fsw - частота коммутаций
ключей, Гц (частота ШИМ), обычно от 5000 до 15000 Гц (принимаем fsw = 104 Гц).
Суммарные потери IGBT:
PQ = PSS + PSW = 43,1 + 55 =
98,1 Вт
Потери диода в проводящем
состоянии:
,(5)
где Iер = Icр - максимальная
амплитуда тока через обратный диод, А;
Uce = Uf - прямое падение
напряжения на диоде (в проводящем состоянии) при Iер, В.
Потери при восстановлении
запирающих свойств диода:
,(6)
где Irr - амплитуда обратного
тока через диод, А (Irr ≈ Icр );
trr - продолжительность
импульса обратного тока, с (типовое значение 0,2 мкс).
Суммарные потери диода:
PD = PDS + PDR = 57,4 + 0,04
= 57,44 Вт(7)
Результирующие потери в IGBT
с обратным диодом:
PT = PQ + PD = 98,1 + 57,44 =
155,54 Вт(8)
Найденные результирующие
потери являются основой для теплового расчета инвертора, в ходе которого
определяются тип и геометрические размеры необходимого охладителя, а также
проверяется тепловой режим работы кристаллов IGBT и обратного диода.
Тепловой расчет інвертора
1) Максимально допустимое
переходное сопротивление охладитель - окружающая среда Rth(f-a), 0C/Вт, в
расчете на одну пару IGBT/FWD (транзистор/обратный диод):
,(9)
где Та = 45 - 50 0С -
температура охлаждающего воздуха;
Тс = 90 - 110 0С -
температура теплопроводящей пластины;
РТ - суммарная мощность, Вт,
рассеиваемая одной парой IGBT/FWD;(c-f) - термическое переходное сопротивление
корпус - поверхность теплопроводящей пластины модуля в расчете на одну пару
IGBT/FWD, 0С/Вт.
2) Температура кристалла
IGBT, 0С, определяется по формуле:
где Rth(j-c)q - термическое
переходное сопротивление кристалл - корпус для IGBT части модуля, 0C/Вт.
При этом должно выполнятся
условие Tja < 125 0С.
Tja = 100 + 98,1∙0,16 =
116,4 0С < 125 0С
3) Температура кристалла
обратного диода FWD, 0С:
Tjd = Tc + PD∙Rth(j-c)d,(11)
где Rth(j-c)d - термическое
переходное сопротивление кристалл - корпус для FWD части модуля, 0С/Вт.
При этом должно выполнятся
условие Tjd < 125 0С.
Tjd = 100 + 57,44∙0,18
= 120,1 0С < 125 0С
2. РАСЧЕТ ВЫПРЯМИТЕЛЯ
.1 Расчет и выбор выпрямителя
2.1.1 Среднее выпрямленное
напряжение
Ud = kс.н∙Uл = 1,35∙380
= 513 В(11)
где kс.н - коэффициент схемы
для номинальной нагрузки (kс.н = 1,35 - для мостовой трехфазной схемы).
2.1.2 Максимальное значение
среднего выпрямленного тока:
,(12)
где n - количество пар
IGBT/FWD в инверторе.
2.1.3 Максимальный рабочий
ток диода
Iνm =
kcc∙Idm = 1,045∙109,8 = 114,7 А(13)
где kсс = 1,045 для мостовой
трехфазной схемы при оптимальных параметрах Г-образного LC-фильтра,
установленного на выходе выпрямителя.
2.1.4 Максимальное обратное
напряжение диода
Uνm =
kз.н √2∙Uл∙kс.н∙kс + ΔUn,
(14)
где kc ≥ 1,1 -
коэффициент допустимого повышения напряжения сети;з.н ≥ 1,15 -
коэффициент запаса по напряжению;
ΔUn ≈
100 - 150 В - запас на коммутационные выбросы напряжения в звене постоянного
тока.νm =
1,2∙1,41∙380∙1,35∙1,2 + 100 = 1015 В
2.1.5 Диоды выбираются по
постоянному рабочему току (не менее Iνm) и по
классу напряжения (не менее Uνm/100)
Выбираем диод типа Д161 - 200
[2, табл. 37.1].
Таблица 2
Средний прямой ток Iпр.ср., А
|
200
|
Ударный прямой ток Iпр.уд., кА
|
5,5
|
Повторяющийся импульс обратного напряжения
Uобр.max, В
|
300-1600
|
Постоянное обратное напряжение Uобр., В
|
225-1200
|
.2 Тепловой расчет выпрямителя
2.2.1 Расчет потерь в выпрямителе
для установившегося режима работы электропривода (Id = Idm/k1)
,(15)
где kcs = 0,577 - для
мостовой трехфазной схемы;- динамическое сопротивление полупроводникового
прибора в проводящем состоянии, Ом;- прямое падение напряжения, В, на
полупроводниковом приборе при токе 50 мА (Uj + Ron∙Idm/k1 ≤ 1 B для
диода);ν -
число полупроводниковых приборов в схеме.
2.2.2 Максимальное допустимое
переходное сопротивление охладитель - окружающая среда в расчете на
выпрямитель:
,(16)
где Rth(c-f) - термическое
переходное сопротивление корпус - поверхность теплопроводящей пластины модуля,
0С/Вт.
2.2.3 Температура кристалла
определяется по формуле:
,(17)
где nD - количество
полупроводниковых приборов в модуле;
Rth(c-f)DV - термическое
переходное сопротивление корпус -кристалл для одного полупроводникового прибора
модуля, 0С/Вт.
Необходимо, чтобы выполнялось
условие TjDV < 140 0C.
< 140 0C
. РАСЧЕТ ПАРАМЕТРОВ
ОХЛАДИТЕЛЯ
.1 Предварительный выбор
охладителя
Для выпрямителя и на каждую
фазу двигателя устанавливаем отдельный охладитель. Всего будет 4 охладителя. Их
общее суммарное переходное сопротивление охладитель - окружающая среда:
Rth(f-a) = Rth(f-a)1 + 3∙
Rth(f-a)2 = 0,194 + 3∙0,054 = 0,356 0С/∙Вт (18)
Предварительно принимаем
охладитель типа Т - 121 с габаритными размерами профиля b = 0,24 м, h = 0,09 м,
расстояние между ребрами с = 0,01 м
Количество ребер: m = b/c =
0,24/0,01 = 24
.2 Расчет длины охладителя
1) Площадь охладителя,
участвующая в излучении тепла:
(19)
где d, b, h - габаритные
размеры профиля, м;
n - количество охладителей.
) Площадь данного охладителя,
участвующая в конвекции:
(20)
где m - число ребер.
) Переходное сопротивление
излучению тепла:
,(21)
где Тс = 373 К - температура
поверхности охладителя;
Та = 323 К - температура
окружающей среды;
ΔТ = Тс - Та
= 50 К;
Е - коэффициент излучения
поверхности (Е = 0,8 для алюминия).
4) Переходное температурное
сопротивление теплопередачи конвекцией:
,(22)
где Fred - коэффициент
ухудшения теплоотдачи (конвекции). График зависимости Fred от расстояния между
ребрами дан на рис. 56.37 [1].
Переходное температурное
сопротивление охладитель - окружающая среда при естественном охлаждении:
,(23)
Следовательно, имеем
следующую зависимость:
(24)
где А, В, С - коэффициенты,
полученные при подстановке (21) и (22) в (23).
7) Для различных значений d
рассчитываем зависимость (24), результаты расчета сведены в табл. 3.
Таблица 3
d, м
|
0,02
|
0,05
|
0,1
|
0,15
|
0,2
|
0,25
|
0,3
|
0,35
|
Rth(f-a), 0С/Вт
|
0,358
|
0,174
|
0,1
|
0,073
|
0,058
|
0,048
|
0,04
|
0,037
|
По полученным значениям строим
график зависимости Rth(f-a) от d (рис.3).

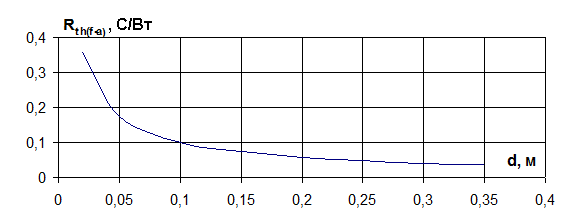

Рис. 3. График зависимости
Rth(f-a) = f(d).
) Выбираем длину охладителя d
так, чтобы температурное сопротивление было не более расчетного значения (18)
для всех приборов, установленных на охладителе: d = 0,025 м при Rth(f-a) = 0,3
0С/Вт <
Rth(f-a) расч. = 0,356 0С/Вт.
4. РАСЧЕТ ФИЛЬТРА
) Коэффициент пульсаций на
входе фильтра (отношение амплитуды напряжения к среднему значению):
(24)
где m - пульсность схемы
выпрямления (m = 6 для трехфазной мостовой схемы).
Принимаем LC-фильтр.
) Параметр сглаживания
LC-фильтра:
,(25)
где S = q1вх/q1вых = 10 -
коэффициент сглаживания по первой гармонике (значения коэффициента сглаживания
S лежат в диапазоне от 3 до 12);- частота сети, Гц.
3) Индуктивность дросселя
LC-фильтра для обеспечения коэффициента мощности на входе выпрямителя КМ = 0,95
определяется из следующих условий:
L0 ≥ 3∙L0min(26)
,(27)
где Id = Idm/k1 = 109,8/1,4 =
78,4 A - номинальный средний ток звена постоянного тока.
≥ 3∙L0min = 3∙2∙10-4
= 6∙10-4 Гн
4) Емкость конденсаторов,
необходимая для протекания реактивного тока нагрузки инвертора, находится из
выражения:
,(28)
где Ism1 = Ic max -
амплитудное значение тока в фазе двигателя, А;
φ1 - угол
сдвига между первой гармоникой фазного напряжения и фазного тока (φ1 = g/2 = 570/2 =
28,50, где g -
угол коммутации неуправляемого выпрямителя);- коэффициент пульсаций;- частота
ШИМ, Гц.
5) Рассчитываем емкость
конденсатора С01 и сравниваем с емкостью С03:
Для практической реализации
фильтра используют конденсаторы с наибольшим значением емкости Со1.
) Амплитуда тока,
протекающего через конденсаторы фильтра на частоте пульсаций выпрямленного тока
(по первой гармонике):
IC 0m = q1вых∙Ud∙2∙π∙m∙fs∙C0,(29)
где q1вых = q1вх/S = 0,057/10
= 0,0057 - коэффициент пульсаций на выходе фильтра.
IC 0m = 0,0057∙513∙2∙3,14∙6∙50∙5200∙10-6
= 28,6 А
7) В зависимости от значения
С01 и амплитуды тока формируется батарея конденсаторов с емкостью С01 = 5 200
мкФ и более, допустимым по амплитуде током IC 0m = 28,6 А и более и напряжением
800 В и более для трехфазной мостовой схемы.
Используем конденсаторы типа
КС2 - 0,38 - 36 - 3У3 с номинальными параметрами: Uном = 380 В, Сном = 800 мкФ,
Q = 36 квар.
Для получения емкости С01 = 5
200 мкФ собираем батарею из 13 пар конденсаторов, соединенных между собой
параллельно. В каждой паре по 2 последовательно соединенных конденсатора для
увеличения напряжения.
5. РАСЧЕТ СНАББЕРА
Так как IGBT коммутируются с
высокой скоростью, то напряжение быстро возрастает, особенно при запирании
транзистора, и может достигнуть критического значения, способного вызвать
пробой либо коллектора, либо затвора транзистора. Чтобы минимизировать
превышение напряжения (перенапряжение) и предотвратить аварию IGBT, требуется
установка снаббера (демпфирующей цепи).
По табл. 56.29 [1] выбираем
следующую схему снаббера, обладающую особенностями: а) малое число элементов,
б) низкие потери мощности, в) подходит для конденсаторов средней и малой
емкости.
Рис. 4. Схема цепей снаббера.
) Емкость конденсатора
снаббера определяется напряжением второго броска ΔU΄,
который не должен превышать 25 В. Выражение для расчета емкости представляется
в виде:
С ≈ L1∙(IC /ΔU΄)2,(30)
где L1 - индуктивность
проводов между электролитическим конденсатором и IGBT-модулем (значение L1
должно быть 50 нГн или менее);= Ic max = 133,5 A - отключаемый ток.
Выбираем для снаббера
конденсатор с хорошими высокочастотными характеристиками, малой собственной
индуктивностью, высокими импульсными токами и малым тангенсом угла потерь типа
К78 - 2 емкостью С = 1,5 мкФ.
) Выбор сопротивления
резистора производится из условия минимума колебаний тока коллектора при
включении IGBT:
(31)
где Lsn - индуктивность цепей
снаббера, Гн (10 нГн или менее);
С - емкость снаббера, Ф.
) Требуемая мощность
резистора снаберра:
Р = 0,5∙С∙ ΔU2∙fsw,
(32)
где ΔU -
перенапряжение, В, которое не должно превышать 60 В.
Р = 0,5∙1,5∙10-6∙602∙104
= 25,7 Вт
Выбираем для снаббера
резистор штампованный ленточный типа ЛФ10 с номинальным сопротивлением при t =
20 0С R = 0,2 Ом и продолжительным допустимым током Iдоп = 140 А.
Действительная мощность
резистора снаббера:
Р = Iдоп2∙R = 1402∙0,2
= 3920 Вт
Ток, протекающий через диод
снаббера, импульсный. Он почти равен отключаемому току коллектора Ic max и
длится до 1 мкс.
Отношение максимума тока
через снаббер к среднему около (20 - 50):1, диод должен быть высокочастотным
со временем восстановления запирающих свойств trr = 0,3 мкс и менее.
Выбираем
быстровосстанавливающийся диод типа ВЧ - 160.
СПИСОК ИСПОЛЬЗОВАННОЙ
ЛИТЕРАТУРЫ
.
Электротехнический справочник: В 4-х т. Т.4 / Под общ. ред. профессоров МЭИ
В.Г. Герасимова и др. - М.: Изд-во МЭИ, 2002.
.
Электротехнический справочник: В 4-х т. Т.2 / Под общ. ред. профессоров МЭИ
В.Г. Герасимова и др. (гл. ред. И.Н.Орлов). М.: Изд-во МЭИ, 1998.
.
Справочник по электрическим машинам. / Под общ. ред. И.П.Копы-лова,
Б.К.Клокова. - М.: Энергоатомиздат, 1989.
.
Тиристорные преобразователи частоты в электроприводе. / Под ред. Р.С.Сарбатова.
- М.: Энергия, 1980.
.
Электропривод переменного тока с частотным управлением / Ю.Бюттер,
Ю.М.Гусяцкий, А.В.Кудрявцев и др. Под ред. Г.А. Щукина. - М.: Изд-во МЭИ, 1989.
