Конструкции гражданских и промышленных зданий. Промышленное здание

КОНСТРУКЦИИ ГРАЖДАНСКИХ И ПРОМЫШЛЕННЫХ ЗДАНИЙ.

ПРОМЫШЛЕННОЕ ЗДАНИЕ

Оглавление

1. Введение

2. Состав задания

3. Конструкции промышленных зданий, рекомендуемые к применению

4. Оформление

4.1 Фасад

4.2 Планы

4.3 Поперечный и продольный разрезы

4.4 План фундаментов

4.5 План покрытия

4.6 План крыши

4.7 Разрез по стене и узлы

4.8 Правила привязки конструктивных элементов промышленных зданий

5. Методические указания по выполнению работы

5.1 Общие требования к объёмно - планировочному решению промышленных зданий

5.2 Архитектурно-строительные требования к объёмно-планировочным решениям производственных зданий

5.3 Обеспечение безопасности работающих

5.4 Правила эвакуации из здания

5.5 Внутрицеховой транспорт

6. Методика выполнения работы

6.1 Особенности проектирования одноэтажных промышленных зданий

6.2 Особенности проектирования многоэтажных промышленных зданий

Заключение

Библиографический список

Приложение

1. Введение

Курсовая работа по проектированию промышленного здания является профилирующей для специальностей ПЗ, А, ДАС, РРАН, так как в ней рассматривается большой круг вопросов конструктивного характера.

Цель выполнения проекта:

·        освоить принципы рационального подбора конструктивных элементов производственных объектов в соответствии с заданными параметрами объемно-планировочных решений, а также обеспечения пространственной жесткости и устойчивости зданий;

·        закрепить теоретические знания по разделу "Архитектурные конструкции промышленных зданий", а также навыки работы над проектным материалом;

·        научиться обосновывать принятые проектные решения.

Данные методические указания являются заданием на выполнение курсовой работы. Вариант и исходные данные для проектирования определяются преподавателем - руководителем проекта (рис.8 и табл.).

2. Состав задания

Должно быть представление в следующем объёме:

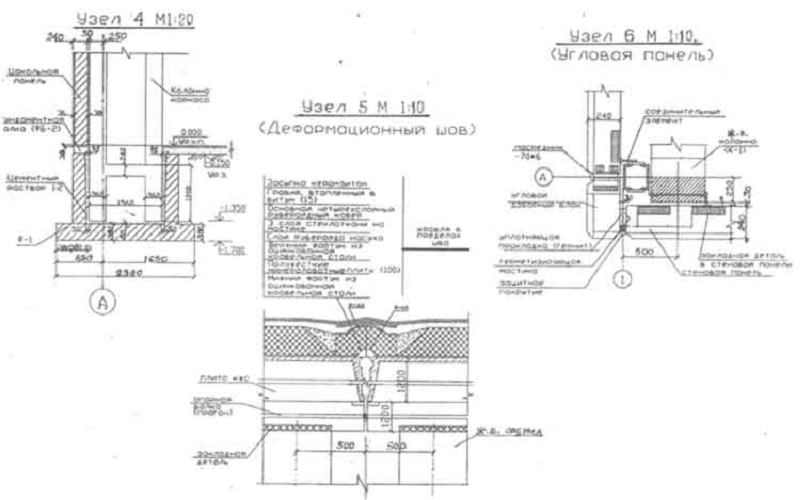

·        фасад здания, М 1: 200, поперечный разрез, М 1: 200, продольный разрез, М 1: 200; 1: 400, план здания, М 1: 400, план фундаментов, покрытия, М 1: 400, план крыши с решением водоотвода, М 1: 400, разрез по стене, М 1: 20,3 - 4 архитектурно-конструктивные детали, М 1: 20, 1: 1

·        Генплан, М 1: 500, 1000

3. Конструкции промышленных зданий, рекомендуемые к применению

Фундаменты: столбчатые стаканного типа железобетонные.

Фундаментные балки: сборные железобетонные таврового сечения для шага колонн 6 м, трапециевидного сечения для шага 12 м.

Колонны: для одноэтажных зданий - сборные железобетонные сплошного сечения бесконсольные;

с консолями для опорных мостовых кранов;

двухветвевые сквозного сечения;

для многоэтажных зданий - сплошного сечения с консолями в уровне перекрытий.

Балки покрытия: сборные железобетонные двухскатные для пролётов до 18 м,

Фермы: сборные железобетонные сегментного очертания раскосные, безраскосные; с параллельными поясами; полигональные; металлические;

для многоэтажных зданий с межферменными этажами - железобетонные безраскосные с параллельными поясами.

Покрытия: - сборные железобетонные ребристые плиты длиной 6 и 12 м, шириной 3 и 1,5м;

·        плиты типа КЖС размером 3х18 и 3 х 24 м, высотой 1/20 пролета;

·        плиты типа 2Т размером 3 х 18 и 3 х 24 м, высотой 1/20 пролета;

·        металлические покрытия из стальных профилированных настилов длиной 3 м по прогонам;

·        комплексные панели из профнастила длиной 6 и 12 м;

·        асбестоцементные экструзионные панели.

Балки перекрытия: прямоугольного и таврового сечения с параллельными поясами - для многоэтажных зданий.

Плиты перекрытия: сборные железобетонные ребристые шириной 1,5 и 0,75 м, высотой 0,4 м.

Стеновые панели: -

·        из лёгких и ячеистых бетонов однослойные;

·        железобетонные трёхслойные панели;

·        металлические из профилированных или штампованных стальных или алюминиевых листов с утеплителем из пенополиуретана - вертикальной и горизонтальной разрезки полистовой сборки и полносборные;

·        асбестоцементные стеновые панели;

·        панели из стемалита.

Окна: переплётные и беспереплётные, с деревянными, стальными, алюминиевыми переплётами, с заполнением листовым стеклом, стеклопакетами, стеклопрофилитом, стеклоблоками.

Ворота: распашные, раздвижные (откатные), подъёмные размером 3х3 м, 3,6х3,6 м, 4,2х4,2 м - для автотранспорта и 4,9х5,4 м - для железнодорожного.

Фонари:

·        световые и светоаэрационные прямоугольные, трапециевидные, пилообразные (шедовые) с боковым остеклением,

·        зенитные фонари ленточные, точечные.

Кровли:

·        рулонные многослойные из битумно-полимерных и полимерных материалов на основе из стекловолокнистых или синтетических волокон;

·        мастичные, бесшовные, армированные стеклосеткой или стеклохолстом;

·        однослойные мембранные самоклеящиеся, наплавляемые или с пригрузом на основе синтетического каучука или нефтеполимерных смол;

4. Оформление

Чертежи курсовой работы следует выполнять карандашом средней твёрдости (2Т или Т). Листы должны иметь по периметру рамку, поля: справа 5 мм, слева - 25 мм. В правом нижнем углу листа располагается штамп установленного образца.

4.1 Фасад

Фасад выполняется в чёрно-белой графике тушью или карандашом с отмывкой разведённой тушью, акварелью или отделкой графическими приёмами обработки фасада. Показывается характер членения стенового ограждения на стеновые панели (вертикальная, горизонтальная или комбинированная разрезка панелей) и светопрозрачного заполнения (рис.1).

Обозначаются оси, определяющие ориентацию фасада, контуры фонарей и температурного шва, даются высотные отметки уровня земли, низа и верха оконных проёмов, парапета (или низа карниза), фонаря.

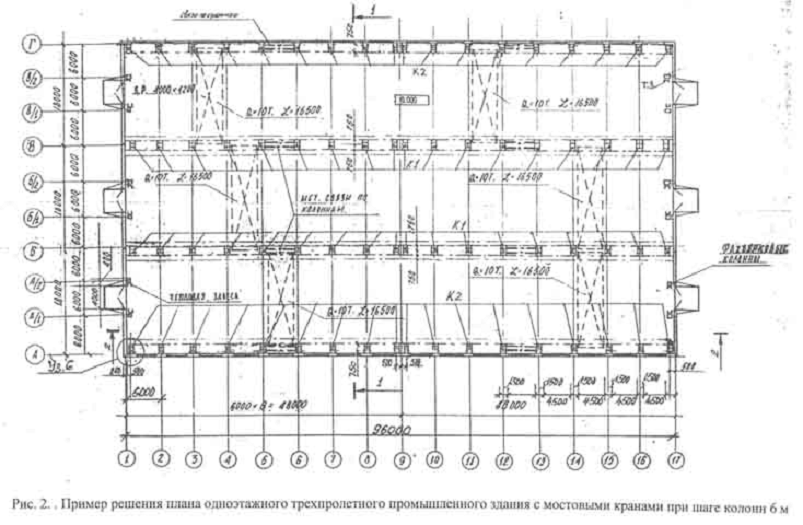

4.2 Планы

На планах этажей должны быть показаны все конструктивные элементы, попадающие в горизонтальное сечение на уровне дверей и нижнего яруса окон: колонны, стены, перегородки, лестницы, лифтовые шахты, ворота, двери, окна, площадки с отметкой пола менее 2 м, въездные пандусы, ведущие к воротам (с отметки - 0.150 на отметку 0.000). Колонны следует замаркировать (рис.2).

На плане наносятся оси рельсовых путей, включая подкрановые, и монорельсов, габариты опорных и подвесных кранов с указанием их грузоподъёмности, контуры площадок и антресолей, расположенных на высоте более 2 м (пунктирной линией), оси вертикальных связей между колоннами (жирной штрихпунктирной линией), отметки полов при условии, что имеются перепады высот в уровне пола. Заполнение оконных проёмов обозначается на планах тонкой линией между наружной и внутренней гранями стен в соответствии с решением фасада.

На планах указывается наименование помещений или технологических участков. Допускается приводить наименование помещений в экспликации с нумерацией помещений на плане. Номера помещений и участков проставляют на плане в кружках диаметром 6 - 8 мм.

По внешнему контуру планов должны быть даны три ряда размерных линий (три цепочки).

На первой линии указываются размеры проёмов и простенков. Эта линия располагается на расстоянии 10-15 мм от контура стен и не должна пересекать выступающих частей (пандусы, наружные лестницы).

На второй линии обозначаются размеры между разбивочными осями колонн и капитальных стен.

На третьей - общие размеры между координационными осями наружных стен здания.

конструкция промышленное здание проектирование

Для плана производственного здания с панельными стенами можно на первой размерной линии указать шаг колонн или величину пролета, на второй - общий размер.

Первую и вторую размерные линии можно совмещать только для характерных повторяющихся участков.

За третьей размерной линией располагаются буквенные и цифровые обозначения маркировки модульных координационных осей колонн и капитальных стен. По горизонтали принято указывать слева направо цифровые обозначения осей, а по вертикали снизу вверх - буквенные. Буквы для маркировки осей принимаются русские заглавные, цифры - арабские.

На планах должна быть показана толщина стен и перегородок, привязка колонн каркаса к разбивочным осям, металлические пожарные лестницы шириной 0,6 м. Расстояние между лестницами по периметру здания - не более 200 м.

Фиксируются места поперечного и продольного разрезов.

4.3 Поперечный и продольный разрезы

На разрезах должны быть показаны конструкции, попадающие в плоскость сечения или находящиеся непосредственно за плоскостью сечения: фундаменты, фундаментные балки, колонны, стены, несущие и ограждающие конструкции покрытия и перекрытия, проёмы в стенах, покрытиях и перекрытиях, фонари, площадки, лестницы, подкрановые балки, монорельсы, подвесные или опорные мостовые краны с указанием их грузоподъёмности и габаритов (рис. 3). Дается также изображение наружной металлической пожарной лестницы, которая не доходит до земли на 2,5 м и выступает выше парапета (карниза) на 0,8 м.

На продольных разрезах следует показать также связи по колоннам и конструкциям покрытия (по фермам и фонарям).

На разрезах многоэтажных зданий должны быть проставлены отметки уровня пола этажей.

Заполнение оконных проёмов обозначается на разрезах тонкой линией между наружной и внутренней гранями стен.

Состав конструкций покрытий и полов указывается в выносной надписи в виде флажка.

На расстоянии 1,5 см слева от разреза должна быть дана линия вертикальных размеров проёмов и стен от отметки уровня пола до верха парапета или карниза. Далее располагается размерная линия высотных отметок спланированной поверхности площадки строительства (уровень земли), уровня пола первого этажа (условно принимается за 0.000), верха оконных и дверных проёмов, верха парапета или карниза, фонарей.

Под разрезами располагаются две размерные линии: первая между модульными координационными осями колонн, вторая указывает величину пролётов или общую длину (ширину) здания. Под размерными линиями изображаются кружки модульных координационных осей, в соответствии с маркировкой, принятой на плане.

Внутри чертежа разреза должны быть указаны размеры высот помещений, числовые отметки уровня пола, низа несущих конструкций покрытия, уровня подкрановых путей и всех промежуточных площадок.

На разрезах необходимо указывать толщину стен и расстояние от координационных осей до граней стен, а также должна быть дана привязка колонн каркаса к разбивочным осям.

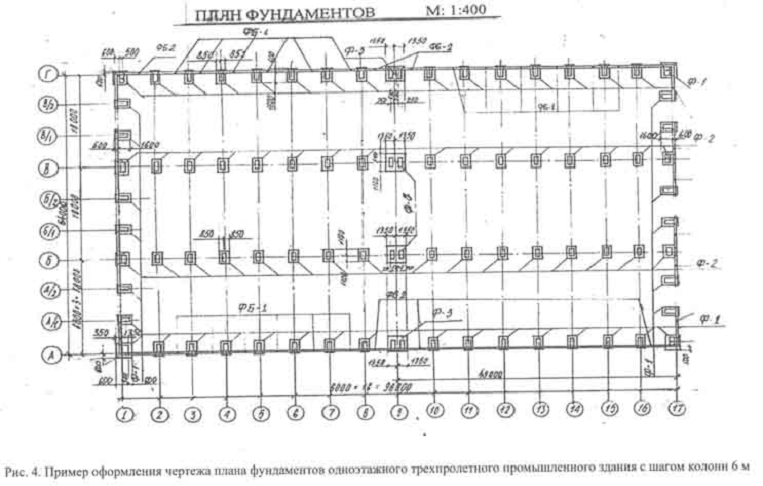

4.4 План фундаментов

Под колонны каркаса промышленных зданий устраиваются отдельно стоящие столбчатые фундаменты стаканного типа.

На плане необходимо показать габариты фундаментов и их привязку к координационным осям. Следует учесть, что фундаменты под фахверковые колонны расположены вытянутой стороной вдоль пролета. Под спаренные колонны температурного шва устраивается общий фундамент (рис. 4).

Для опирания наружных стен укладываются фундаментные балки с внешней стороны колонн, с учетом их привязки к координационным осям. В местах устройства ворот фундаментные балки отсутствуют.

Фундаменты и фундаментные балки должны быть замаркированы с учетом их геометрических параметров.

На плане наносятся все координационные оси с указанием величины шага колонн и пролетов.

4.5 План покрытия

На плане представляется схема раскладки ферм (балок) и плит покрытия. Для этого наносятся все координационные оси с обозначением шагов и пролетов и колонны каркаса. По колоннам в направлении пролета укладываются фермы или балки с учетом привязки колонн к координационным осям. Так, у крайних рядов ось ферм (балок) смещена на 500 мм внутрь здания. Температурный шов решается на парных фермах со смещением их геометрических осей на 500 мм в обе стороны от координационной оси так же, как и у колонн (рис.5).

На половине плана дается схема раскладки плит покрытия с их маркировкой. Длина плит равна шагу колонн, поэтому у крайних рядов в торцах здания и у температурного шва плиты нависают консольно над фермами или балками покрытия. В плитах следует показать отверстия для размещения водоприемных воронок (увязать с планом кровли).

4.6 План крыши

Отапливаемые многопролетные здания проектируют обычно с внутренним водоотводом как по средним, так и по наружным скатам крыши, вдоль каждого ряда колонн.

На плане крыши показываются фонари и другие надстройки, ендовы, линии водораздела, водосточные воронки с их привязкой, парапеты, металлические ограждения, температурные и деформационные швы, пожарные лестницы. Стрелками обозначается направление стока воды с указанием уклона крыши.
