Датчик дождя

Содержание

.     Датчик дождя

2.   Как работает датчик дождя?

3.      5 мифов о работе датчика дождя

.        Интересные факты про датчики дождя

.        Датчик дождя ВАЗ 2170 2171 2172 Лада Приора

6.   Установка датчика дождя на Ладу Приора

Список литературы

1. Датчик дождя

Датчик дождя - оптико-электронное <https://ru.wikipedia.org/wiki/%D0%9E%D0%BF%D1%82%D0%BE%D1%8D%D0%BB%D0%B5%D0%BA%D1%82%D1%80%D0%BE%D0%BD%D0%B8%D0%BA%D0%B0> устройство <https://ru.wikipedia.org/wiki/%D0%A3%D1%81%D1%82%D1%80%D0%BE%D0%B9%D1%81%D1%82%D0%B2%D0%BE>, устанавливаемое наветровое стекло <https://ru.wikipedia.org/wiki/%D0%92%D0%B5%D1%82%D1%80%D0%BE%D0%B2%D0%BE%D0%B5_%D1%81%D1%82%D0%B5%D0%BA%D0%BB%D0%BE> автомобиля <https://ru.wikipedia.org/wiki/%D0%90%D0%B2%D1%82%D0%BE%D0%BC%D0%BE%D0%B1%D0%B8%D0%BB%D1%8C> и реагирующее на его увлажнение. Используется для автоматического управления стеклоочистителями <https://ru.wikipedia.org/wiki/%D0%A1%D1%82%D0%B5%D0%BA%D0%BB%D0%BE%D0%BE%D1%87%D0%B8%D1%81%D1%82%D0%B8%D1%82%D0%B5%D0%BB%D1%8C> и механизмами, закрывающими люк и стекла дверей.

Снег <https://ru.wikipedia.org/wiki/%D0%A1%D0%BD%D0%B5%D0%B3>, дождь <https://ru.wikipedia.org/wiki/%D0%94%D0%BE%D0%B6%D0%B4%D1%8C> и грязь <https://ru.wikipedia.org/wiki/%D0%93%D1%80%D1%8F%D0%B7%D1%8C> - серьёзная помеха комфортному и безопасному управлению <https://ru.wikipedia.org/wiki/%D0%A3%D0%BF%D1%80%D0%B0%D0%B2%D0%BB%D0%B5%D0%BD%D0%B8%D0%B5> автомобилем <https://ru.wikipedia.org/wiki/%D0%90%D0%B2%D1%82%D0%BE%D0%BC%D0%BE%D0%B1%D0%B8%D0%BB%D1%8C>, а необходимость включения-выключения щёток и регулирования интенсивности их работы отвлекает водителя от дороги. Уже не первый год специалисты трудятся над созданием системы, позволяющей автоматизировать этот процесс. Однако до недавнего времени подобными устройствами оснащали лишь очень дорогие модели машин.

Сегодня автопроизводители постепенно начинают использовать датчики дождя в стандартной комплектации автомобилей среднего и гольф-класса <https://ru.wikipedia.org/wiki/%D0%93%D0%BE%D0%BB%D1%8C%D1%84-%D0%BA%D0%BB%D0%B0%D1%81%D1%81>, а разработчики таких систем управления предлагают автолюбителям несколько их типов, в том числе и предназначенные для самостоятельной установки.

Датчик дождя включает в себя инфракрасный излучатель <https://ru.wikipedia.org/wiki/%D0%98%D0%BD%D1%84%D1%80%D0%B0%D0%BA%D1%80%D0%B0%D1%81%D0%BD%D0%BE%D0%B5_%D0%B8%D0%B7%D0%BB%D1%83%D1%87%D0%B5%D0%BD%D0%B8%D0%B5> и фотоприёмник <https://ru.wikipedia.org/w/index.php?title=%D0%A4%D0%BE%D1%82%D0%BE%D0%BF%D1%80%D0%B8%D1%91%D0%BC%D0%BD%D0%B8%D0%BA&action=edit&redlink=1> небольших размеров. В память <https://ru.wikipedia.org/wiki/%D0%9F%D1%80%D0%BE%D1%88%D0%B8%D0%B2%D0%BA%D0%B0> их электронных блоков заложены параметры преломления инфракрасных лучей на наружной поверхности сухих (чистых) и влажных (загрязнённых) стёкол. Капли дождя или грязь, попадающие на лобовое стекло, вызывают изменение пути преломления лучей. На это и реагирует система, которая активизирует стеклоочиститель, определяет режим работы дворников в зависимости от интенсивности осадков и время действия щёток, отключая их в нужный момент. Чувствительность светоприёмников очень высока. Они учитывают тысячные доли миллилитра воды на лобовом стекле и срабатывают в течение нескольких миллисекунд.

Перечисленные возможности уже в достаточной степени позволяют автоматизировать работу стеклоочистителя, но конструкторы не стали останавливаться на достигнутом. Они создали модели датчиков дождя, которые способны также включать омыватель при сильном загрязнении стекла. Полезный прибор устанавливают под лобовым стеклом, учитывая два правила <https://ru.wikipedia.org/wiki/%D0%9F%D1%80%D0%B0%D0%B2%D0%B8%D0%BB%D0%BE>: чтобы он не мешал обзору и находился в зоне действия щёток. Если вы хотите самостоятельно вмонтировать датчик, прежде чем покупать его, обязательно проконсультируйтесь со специалистом. Имейте в виду, что в таком случае особые требования предъявляют к стеклу автомобиля.

В комплект датчика дождя входят блок управления и блок реле <https://ru.wikipedia.org/wiki/%D0%A0%D0%B5%D0%BB%D0%B5>. Первый представляет собой оптическое электронное устройство <https://ru.wikipedia.org/wiki/%D0%9E%D0%BF%D1%82%D1%80%D0%BE%D0%BD>, которое даёт команду исполнительному механизму на включение стеклоочистителя и омывателя. Его помещают в хорошо проветриваемом месте так, чтобы он не стал помехой обзору водителя (как правило рядом с салонным зеркалом заднего вида в зоне, которая очищается при работе щёток лобового стекла). При этом ветровое стекло не должно иметь дефектов, влияющих на функционирование оптической системы блока, а щётки должны хорошо очищать стекло, иначе они будут работать дольше, чем необходимо.

Блок реле (исполнительное устройство) осуществляет непосредственное управление стеклоочистителем и омывателем. Кроме того, он защищает систему от динамических изменений напряжения в электрической цепи автомобиля и от воздействия кондуктивных помех. Его крепят в удобном для подключения к питанию месте, предусмотренном конструкцией автомобиля.

. Как работает датчик дождя?

дождь датчик автомобиль

Этот умный прибор расположен внутри машины - как же он чувствует дождевые капли? Секрет в том, что датчик дождя реагирует не на влагу, а на свет. В нем есть два элемента: светодиод и фотодиод. Светодиод испускает инфракрасный свет. Мы этот свет не видим, хотя активно используем в быту - например, переключая пультом телевизионные каналы.

Инфракрасный свет попадает на стекло, частично отражается от его гладкой поверхности и возвращается на датчик. Тут его ловит фотодиод. Он определяет, какое количество света вернулось. Когда стекло сухое, возвращается много света. Когда мокрое - намного меньше, так как через капли воды свет легко проникает наружу. Зафиксировав, что стекло влажное, датчик активирует стеклоочистители. Некоторые модели датчиков могут весьма точно определять количество влаги и соответственно регулировать скорость «дворников» и подачу омывающей жидкости.

. 5 мифов о работе датчика дождя

Миф №1 мы уже развеяли: датчик дождя НЕ активируется от удара капель по стеклу, а также вибрации и иных механических воздействий. Работа датчика дождя основана на действии фотоэлементов. Если бы датчик реагировал на удары, щетки бы усердно стирали со стекла мух, комаров и мелкие камушки.

Миф №2: «Датчик дождя не работает ночью». Как мы уже выяснили, работа датчика дождя построена на принципе отражения инфракрасных лучей. Их свойства не зависят от освещенности. Иначе бы, например, пульты дистанционного управления не работали в темноте.

Миф №3: «При замене стекла с датчиком дождя придется попрощаться». Не придется: многие производители предлагают автостекла с местом под датчик дождя. Например, в компании Олимпия можно приобрести стекла под датчик дождя для большинства иномарок: Тойоты <#"801630.files/image001.gif">

Рисунок 1 - Снятие и установка датчика дождя Лада Приора:

- регулятор чувствительности;

- скоба крепления датчика;

- датчик дождя;

- колодка жгута к датчику дождя;

- крепежное кольцо датчика дождя

Отсоединить колодку 1, рисунок 2, заднего жгута от регулятора 2 чувствительности и снять накладку 3 датчика дождя в сборе с регулятором чувствительности (отвертка <#"801630.files/image002.gif">

Рисунок 2 - Снятие и установка колодки жгута к регулятору чувствительности:

- колодка жгута к регулятору чувствительности;

- регулятор чувствительности;

- накладка датчика дождя

. Установка датчика дождя на Ладу Приора

Очистить от остатков клея и обезжирить место установки крепежного кольца датчика дождя и поверхность крепежного кольца, сопрягаемую со стеклом, не нарушая черного декоративного слоя по периметру стекла (диск GR-DC фирмы "3М" для снятия остатков клея, изопропиловый спирт или обезжириватель из применяемой системы для приклейки стекол).

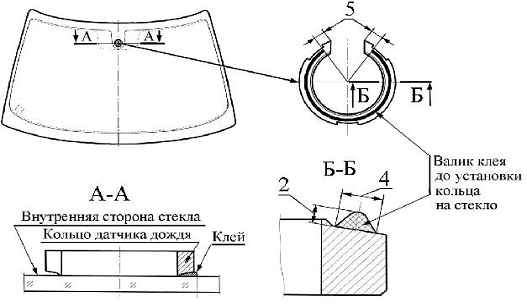

Нанести полиуретановый клей (для приклейки стекол) на плоскость кольца, сопрягаемую со стеклом, валиком, как показано на рисунке 3, сечение Б-Б.

Рисунок 3 - Установка крепежного кольца датчика дождя

Установить крепежное кольцо по месту, рисунок 3, (по трафарету на ветровом стекле) и прижать к стеклу всей плоскостью до соприкосновения кольца со стеклом, сечение А-А.

Внимание:

при использовании ветрового стекла из запасных частей с установленным крепежным кольцом, операции по пп. 1, 2 и 3 не выполнять;

датчик дождя устанавливать в крепежное кольцо после полного высыхания клея;

в зоне установки оптического элемента на стекле не должно быть пыли, отпечатков пальцев, клея, остатков "старого" оптического элемента и моющих средств <http://click01.begun.ru/click.jsp?url=JBsLXvPj4uO7mQWfxIgcMKdFGiNyx9q3DbWmsltO3aPV8hM*aOdy6ONC-TNVPM1BaRLBQS4qn9bhTh5ohBFlxnN*yIvTE6-blAvPaYVk3V60Av3PUt0qZ*vh0toWvf62zOZPQIYy9T3OYRnuriE2Gkw3EL6cv-HC8nMEUQnqFbDMMwnFf-5RiSEcubLpSN9m2IyOOuSc-mH335rbQ2ryL3msSPL8M8fdfT*bSI6iK7eT2asrrgr4H3guKtIax27Txz6NPg3dy1m8HUEwMu*U*-vgIHfrK0JETXUrH61YNiEJkGmxymCDdMRnHBuBL8ic2HIf0QbmSPaEXwOmkgvX-LzqiOMxw8n9ssg3jIaGBkH2E0DkCQy1alzmX-yHYr-HxqxpaIXUa7ReEKiALeLRiSYWMZfRycCHTww5O7ErJhw-Uk8YiOKgDr*9qW2kQbc7zrOZ-JBPf0d2FP2j33LG38WRojN9JP1w6-laAa5ZHJEMb8Csa-TZtU*Cib6kYW6tzcyY1zWLCRANhAdyzgbfD7XmtK8JY89I-AHccZp6CZeVeW2mNkvNTZuCN9s48PneFUrtESjj1nfWlEeLmMZYo947uvf4D2Ixl4LWy-v712YGfgVif*SMlVqZOX8-WhbhmpcbdvUB25aypyzRe*rIp2JoZWfjFvrUB84E7JhIWt9BgGwTrI3j8p8mziIXEBaMsbwoPY303ZKrQyYkBsXZcJ4NB2tTXT*oSKnTx1g-q1TbBwASxqQOaxItuOd2JJJpgGFH2A&eurl%5B%5D=JBsLXpydnJ2f1SgxbS27mdNLjMNN8n6U*U1j8qXakH7R6tP9uMT0Uhl-1yU>.

Установить скобу 3 датчика дождя для окончательной фиксации датчика.

Подключить колодку 5 заднего жгута проводов к датчику 4 дождя.

Подключить колодку 1, рисунок 2, заднего жгута проводов к регулятору 2 чувствительности и установить накладку датчика дождя с регулятором чувствительности в сборе.
