Расчет дымовой трубы
1. Определяем объемный расход дымовых газов
при условии выхода.
, [м];
где А - коэффициент, зависящий от
температурной стратификации атмосферы для неблагоприятных метеорологических
условий. Определяет условия вертикального и горизонтального рассеивания вредных
веществ в атмосферном воздухе, с2/3×мг/К1/3;
М - суммарное количество вредного
вещества, выбрасываемого в атмосферу, г/с;
F -
безразмерный коэффициент, учитывающий скорость оседания вредных веществ в
атмосферном воздухе;
m и n -
безразмерные коэфф ициенты, учитывающие условия выхода газовоздушной смеси из
устья источника выброса.
При нормальных условиях.
При условиях выхода.
В - максимальный часовой расход топлива, кг/ч.
2. Расчет выбросов окислов серы.
3.
Расчет выбросов окислов азота.
β = 0;
4. Расчет выбросов золы.
х=0,002;
5. Задачу по определению высоты трубы
решаем графическим методом.
Задаемся рекомендуемой скоростью на выходе из
трубы. Оптимальная скорость газа на выходе при естественной тяги 15…20 м/с.
Зная скорость дымовых газов и их объемный расход
определяем диаметр устья дымовой трубы.
, [м3/с];
- площадь поперечного канала;
- оптимальная скорость газа
(принимаем 15 м/с)
Стандартные кирпичные и ж/б трубы
имеют диаметр D0=1,2; 1,5; 1,8; 2,1 м.
Выбираем трубу D0=1,2 м.
6. Задаем высоту трубы для выбросов золы.
НЗ = 60м.
ΔТ= Тух - Тв = (273+210) - (
273-15) = 225 ºС
∆T - разность
между температурой выбрасываемых газов и средней температурой воздуха Тв, °С;
V1 - объемный
расход выбрасываемых уходящих газов, м3/с;
h -
геометрическая высота трубы, м;
А=160;F=2,5мn=1Ζ=1.
НЗ = 30м.
НЗ = 10 м.
Задаем высоту трубы для выбросов
окислов серы и азота.
Н = 60 м.
z - число
дымовых труб одинаковой высоты.
А=160; F=1мn=1Ζ=1.
Н = 30м.
Н=10м.

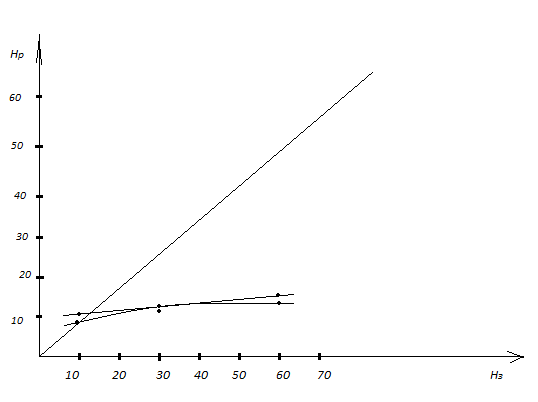

Рисунок 1.
Исходя из графика (рис. 1) по среднему Нр= 10,6
м.
Выбираем трубу высотой Н =10 м.
7. Определяем количество и концентрацию
золы, диоксита серы и диоксита азота.
8. Проверяем выполнения условия:
,796<1, т.е. условие выполнено.
9. Находим расстояние по оси факела, на
котором концентрация вредных веществ у земной коры поверхности будет
максимальной.
Максимальная концентрация вредных веществ у
земной поверхности при опасных метеорологических условиях см достигает на оси
факела выброса (по направлению среднего за рассматриваемый период времени
ветра).
газ дымовой труба азот
