Введение

Система автоматизации проектных работ (САПР) или CAD (англ. Computer-Aided Design) - программный пакет, предназначенный для создания чертежей, конструкторской и/или технологической документации и/или 3D моделей. Современные системы автоматизированного проектирования обычно используются совместно с системами автоматизации инженерных расчетов и анализа CAE. Данные из СAD-систем передаются в СAM (например генерации программ обработки деталей для станков с ЧПУ).

В настоящее время практически невозможно представить себе современное производство без использования САПР. Если еще лет 5 назад это касалось только сложных наукоемких областей (авиа- и автомобилестроения), то теперь настоятельную необходимость автоматизировать деятельность конструкторов и технологов ощутили представители всех областей промышленности. Пожалуй, наиболее сильным стимулирующим фактором стала доступность действительно мощных инструментов проектирования и подготовки производства в классе систем среднего уровня, которые, естественно, значительно дешевле, чем системы уровня верхнего, но при этом уже способны удовлетворить запросам большинства небольших и средних предприятий.

Появление первых программ для автоматизации проектирования за рубежом и в СССР относится к началу 60-х гг. прошлого века. Тогда были созданы программы для решения задач строительной механики, анализа электронных схем, проектирования печатных плат.

К настоящему времени создано большое число программно-методических комплексов для САПР с различными степенью специализации и прикладной ориентацией. В результате автоматизация проектирования стала необходимой составной частью подготовки инженеров разных специальностей; инженер, не владеющий знаниями и не умеющий работать в САПР, не может считаться полноценным специалистом.

На базе кафедры «ТИАС» «МАТИ» - РГТУ им. К.Э. Циолковского разработан программный продукт - ПМК СПМ. Научной новизной данного продукта является возможность представления полной информации об объекте, в том числе информация о технологических процессах. Благодаря объединению различной информации об изделии в одном комплексе, ПМК СПМ является эффективнее современных аналогов, так как снижаются затраты на ведение проекта. Главное преимущество этого комплекса в том, что он связан непосредственно с технологией изготовления.

Данная дипломная работа посвящена изучению и практическому применению методик моделирования при разработке параметризованных геометрических моделей и технологических процессов, а также разработке проектов в системе “Microsoft Project”.

1. Сравнительный обзор САПР систем

.1 Российские САПР

.1.1 КОМПАС

КОМПАС - система автоматизированного проектирования, разработанная российской компанией «АСКОН» с возможностями оформления конструкторской документации согласно стандартам серии ЕСКД.

Существует в двух версиях: КОМПАС-График и КОМПАС-3D, соответственно предназначенных для плоского черчения и трёхмерного проектирования.

Система КОМПАС-3D предназначена для создания трехмерных ассоциативных моделей отдельных деталей и сборочных единиц, содержащих как оригинальные, так и стандартизованные конструктивные элементы. Параметрическая технология позволяет быстро получать модели типовых изделий на основе однажды спроектированного прототипа. Многочисленные сервисные функции облегчают решение вспомогательных задач проектирования и обслуживания производства.

КОМПАС-График может использоваться как полностью интегрированный в КОМПАС-3D модуль работы с чертежами и эскизами, так и в качестве самостоятельного продукта, полностью закрывающего задачи 2D-проектирования и выпуска документации.

Чертежный редактор КОМПАС-График предоставляет широчайшие возможности автоматизации проектно-конструкторских работ в различных отраслях промышленности. Он успешно используется в машиностроительном проектировании, при проектно-строительных работах, составлении различных планов и схем.

Система ориентирована на поддержку стандартов ЕСКД. КОМПАС-График автоматически генерирует ассоциативные виды трёхмерных моделей (в том числе разрезы, сечения, местные разрезы, местные виды, виды по стрелке, виды с разрывом). Все они ассоциированы с моделью: изменения в модели приводят к изменению изображения на чертеже.

.1.2 ADEM(англ. Automated Design Engineering Manufacturing) - российская интегрированная CAD/CAM/CAPP система предназначена автоматизации конструкторско-технологической подготовки производства (КТПП).

Разработка системы была начата в девяностых годах двумя основными группами разработчиков из Москвы (конструкторский САПР «CherryCAD» - лауреат премии Совета Министров СССР 1990 года) и Ижевска (технологический САПР «Катран»).был создан, как единый продукт, включающий в себя инструментарий для проектантов и конструкторов (CAD), технологов (CAPP) и программистов ЧПУ (CAM). Поэтому он содержит нескольких различных предметно-ориентированных САПР под единой логикой управления и на единой информационной базе.позволяет автоматизировать следующие виды работ:

·        объемное и плоское моделирование и проектирование;

·        оформление проектно-конструкторской и технологической документации;

·        проектирование технологических процессов;

·        анализ технологичности и нормирование проекта;

·        программирование оборудования с ЧПУ (фрезерное, токарное, электроэрозионное, лазерное и др.);

·        ведение архивов документов;

·        реновацию знаний (работа со сканированными чертежами и старыми программами ЧПУ);применяется в различных отраслях: авиационной, атомной, аэрокосмической, машиностроительной, металлургической, станкостроительной и других.

Среди пользователей системы такие известные компании как РКК «Энергия», ПК1 и ПК2 ФГУП "РСК «МиГ», ОАО «Авиаагрегат», ОАО «Моторостроитель», МРК Магнитогорского Комбината, НПО Машиностроения, ГКНПЦ им Хруничева, ОАО «Мотор-Сич», ИЭМЗ «Купол», ОАО "Аксион", ДОАО "Ижевский оружейный завод", "ЧМЗ"(г.Глазов), МКБ «Радуга», ТМКБ «Союз», корпорации Apple, Siemens, и многие другие.

.1.3 bCAD- 2-х и 3-х мерная система автоматизированного проектирования, разработанная российской компанией ПроПро Группа.представляет из себя интегрированный пакет для двумерного черчения, объемного моделирования и реалистичной визуализации. Система получила широкое распространение в мебельном производстве и дизайне интерьеров. Несмотря на достаточно развитые средства проектирования, в промышленности практически не применяется.

Продукты на базе bCAD:

·        bCAD - универсальный графический редактор - базовая версия пакета.

Прочие продукты компаниии ПроПро Группа созданы на его основе путем добавления внешних приложений, специализированных инструментов и наборов специфических блоков. Программа позволяет осуществлять как двухмерную, так и трехмерную технологию проектирования. Имеются встроенные средства фотореалистичной визуализации.

·        bCAD Мебель - программа для автоматизации проектирования корпусной мебели.

В версии bCAD Мебель-Про существует возможность работы с профильными деталями, что позволяет использовать детали с произвольным сечением, созданные по произвольному пути изгиба, вести банк и проводить раскрой профилей, формировать объёмную кромку панели.

·        bCAD Салон - программная система, предназначенная для автоматизации продажи мебели в торговом зале, в непосредственном контакте с покупателем, и предварительного дизайна помещения.

·        bCAD Витрина - программная система, предназначенная для автоматизации торгового дизайна, в непосредственном контакте с заказчиком.

Пакет позволяет облегчить процесс компоновки торговых помещений, оснащения их оборудованием и получения учетной документации. Отличается от bCAD Салон в основном набором блоков.

·        bCAD Инженер - специализированный комплект, ориентированный на выполнение инженерных проектов и оформления технической документации и чертежей в соответствии с требованиями ЕСКД.

·        bCAD Дизайнер - специализированный комплект, ориентированный на выполнение архитектурных работ и проектирование интерьеров.

·        bCAD Студент - специализированная бесплатная версия, ориентированная на выполнение учебных проектов студентами инженерных специальностей, оформления технической документации и чертежей в соответствии с требованиями ЕСКД.

.1.4 IndorCAD

ИндорСофт - российская компания по разработке программного обеспечения в области ГИС (Геоинформационных систем) и САПР (Систем автоматизированного проектирования).

Компания была учреждена 5 марта 2003 г. при поддержке Инженерного Дорожного Центра «Индор» (разработчик ReCAD) и ООО НПО «Сибгеоинформатика» (системный интегратор в области ГИС). Программные продукты ИндорСофт нашли клиентов в Москве, Новосибирске, Томске, Барнауле, Кемерово, Красноярске, Ростове-на-Дону, Челябинске, Краснодаре, Чебоксарах, Абакане и других городах.

В число основных партнеров компании ИндорСофт по созданию программных продуктов входят Томский государственный университет, Томский политехнический университет, Томский государственный архитектурно-строительный университет, Московский автомобильно-дорожный институт (технический университет), а также ряд таких проектных и производственных предприятий, как Горэлектросети (г. Томск), КрасИндорПроект (г. Красноярск), АлтайИндорПроект (г. Барнаул) и др.

Программные продукты выпускаемые компанией:

·        IndorGIS - универсальная геоинформационная система;

·        IndorCAD - система автоматизированного проектирования;

·        IndorCAD/Topo - система подготовки топографических планов;

·        IndorCAD/Road - система проектирования автомобильных дорог

·        IndorSurvey - геодезический редактор;

·        IndorDraw - система подготовки чертежей;

·        IndorRoadSigns - система проектирования дорожных знаков;

·        IndorInfo/Road - информационная система автомобильных дорог;

·        IndorPower - информационный комплекс электрических сетей;

·        IndorElectra - программа расчёта электрических режимов (установившиеся режимы, токи коротких замыканий, проверка селективности работы РЗиА);

·        IndorTelemetry - модуль интеграции информационного комплекса электрических сетей с телеметрией.

.1.5 InfrasoftCAD- система автоматизированного проектирования, разрабатываемая международным консорциумом IntelliCAD Technology Consortium.

Целью данного консорциума является разработка DWG-совместимой платформы IntelliCAD. Компании - участники консорциума "надстраивают" и адаптируют платформу, а также занимаются рекламой и продажей системы под собственными торговыми марками. Консорциум тесно сотрудничает с некоммерческой организацией Open Design Alliance, которой была выполнена обратная разработка формата DWG.

Язык разработки пользовательских приложений Lisp полностью совместим с диалектом AutoLISP, используемым в AutoCAD.

В некоторых программах на базе IntelliCAD используются также другие средства разработки приложений, аналогичные VBA и ARX в AutoCAD.

Достоинства систем на базе IntelliCAD:

·        Цена. Стоимость продуктов на базе IntelliCAD составляет от 15% до 40% стоимости AutoCAD LT (от 10% до 20% стоимости полной версии AutoCAD) (Следует отметить, что, в то же время, для тех пользователей, которым необходимо только 2D-проектирование, существуют бесплатные CAD-системы).

·        По сравнению с AutoCAD LT системы на базе IntelliCAD обладают некоторыми преимуществами (адаптация с помощью встроенных языков программирования (Lisp, VBA), возможность трехмерного моделирования и т.п.).

Недостатки систем на базе IntelliCAD:

·        Ограниченная совместимость с оригинальным форматом файлов DWG от Autodesk.

1.1.6 MechaniCS- приложение к AutoCAD или Autodesk Inventor, предназначенное для оформления чертежей в соответствии с ЕСКД, проектирования систем гидропневмоэлементов, зубчатых зацеплений, валов, инженерного анализа, расчета размерных цепей, создания пользовательских библиотек.6 предоставляет все необходимое для проектирования машиностроительных объектов: более 1500 стандартов (включая ГОСТ, ОСТ, DIN и ISO) и унифицированных компонентов, возможность создавать собственные интеллектуальные объекты, выполнять инженерные расчеты с отображением результатов на модели, оформлять проекции чертежей по ЕСКД и многое другое.

Все детали общей конструкторско-технологической базы обладают интеллектом и являются объектно-зависимыми. При изменении параметров одной детали все связанные с ней объектно-зависимые детали изменятся автоматически, причем в соответствии с их значениями в базе. Такая технология - мощный инструмент многовариантного проектирования, залог повышения качества выпускаемых проектов. Важно, что этот подход одинаково доступен пользователям AutoCAD и Autodesk Inventor. дает конструктору возможность применять не только геометрические параметры стандартных элементов, но и их механические свойства. На объекты в сборочных чертежах можно накладывать геометрические и параметрические зависимости.

.1.7 T-FLEX CAD

«T-FLEX CAD» - система автоматизированного проектирования, разработанная компанией «Топ Системы» с возможностями параметрического моделирования и наличием средств оформления конструкторской документации согласно стандартам серии ЕСКД.

Программный комплекс T-FLEX CAD/CAM/CAE/CAPP/PDM объединяет программы для трехмерного проектирования, модули подготовки управляющих программ для станков с ЧПУ и инженерных расчетов. Все системы комплекса T-FLEX CAD/CAM/CAE/CAPP/PDM функционируют на единой информационной платформе системы PDM T-FLEX DOCs.

Российский программный комплекс T-FLEX CAD/CAM/CAE/CAPP/PDM - набор современных программных средств для решения задач автоматизации трехмерного проектирования, конструкторско-технологической подготовки производства любой сложности в различных отраслях промышленности.

«T-FLEX CAD» является ядром комплекса «T-FLEX CAD/CAM/CAE/CAPP/PDM» - набора средств для решения задач технической подготовки производства в различных отраслях промышленности. Комплекс объединяет системы для конструкторского и технологического проектирования, модули подготовки управляющих программ для станков с ЧПУ и инженерных расчётов. Все программы комплекса функционируют на единой информационной платформе системы технического документооборота и ведения состава изделий.

Состав комплекса «T-FLEX CAD/CAM/CAE/CAPP/PDM»:

Программы для конструкторской подготовки производства:

·        «T-FLEX CAD 3D» (трёхмерное параметрическое твердотельное моделирование);

·        «T-FLEX CAD 2D» (параметрическое черчение и моделирование);

·        «T-FLEX CAD LT» (автоматизация черчения);

·        «T-FLEX CAD 3D SE» (подготовка чертежей по 3D-моделям);

Библиотеки параметрических элементов:

·        «T-FLEX Печатные платы» (конвертор из электронных САПР);

Технологическая подготовка производства:

·        «T-FLEX Технология» (проектирование технологических процессов);

·        «T-FLEX Нормирование» (техническое нормирование);

·        «T-FLEX ЧПУ» (подготовка программ для станков с ЧПУ);

·        «T-FLEX NC Tracer» (имитация процесса обработки деталей);

Расчётные системы:

·        «T-FLEX Анализ» (конечно-элементный анализ);

·        «T-FLEX Динамика» (динамический анализ механических систем);

·        «T-FLEX Расчёты» (зубчатые передачи);

·        «T-FLEX Пружины» (конструирование упругих элементов);

Прикладные системы:

·        «T-FLEX ИС» (инженерный справочник);

·        «T-FLEX Раскрой» (оптимизация раскроя листового материала);

·        «T-FLEX Штампы» (проектирование оснастки штампов);

·        «T-FLEX Пресс-формы» (проектирование оснастки пресс-форм);

Документооборот:

·        «T-FLEX DOCs» (управление проектами и документооборотом).

.1.8 TopoR

TopoR - российский САПР для проектирования печатных плат.

Автоматическая гибкая топологическая трассировка соединений в произвольных направлениях (не только 90 и 45 град.).

Оптимальная форма проводников вычисляется автоматически.

Каждый проводник имеет кратчайшую длину и может быть представлен дугами, либо отрезками.

Разводятся все связи, даже если для этого приходится нарушить некоторые технологические ограничения (в дальнейшем эти нарушения автоматически устраняются).

Гибкие печатные платы представляют собой наборы соединительных кабелей, которые могут содержать однослойные, двухслойные и многослойные структуры.

Платы могут быть как полностью гибкими, так и представлять собой комбинацию жестких и гибких частей.

.1.9 WinELSO

WinELSO - САПР для проектирования систем силового электрооборудования и электроосвещения. - программный комплекс для проектирования систем силового электрооборудования и электроосвещения по российским методикам.

Эта специализированный программный комплекс предназначен для автоматизации работ при проектировании электроснабжения промышленных и гражданских объектов переменным 3-фазным напряжением. Программа автоматизирует:

·        разработку рабочих чертежей;

·        формирование отчетной информации по чертежам, в том числе в виде проектных документов (кабельные журналы, ведомости кабелей и проводов, спецификации оборудования и пр.);

·        формирование расчетных моделей и выполнение электротехнических и светотехнических расчетов;

·        подбор оборудования и ЛЭП по расчетным данным;

·        формирование отчетной информации по результатам расчетов, в том числе в виде проектных документов (таблица нагрузок, справочные расчетные данные на планах и схемах и пр.).

1.1.10 САПР «Сударушка»

САПР «Сударушка» - российская CAD/CAM/CAE система. Является развитием системы ГЕМОС (геометрическое моделирование обводов самолета), разработанной специалистами Российской авиационной промышленности в ОКБ им. А. С. Яковлева в 1989-1994 годах.

Система автоматизированного проектирования "Сударушка" - большой комплекс программ для проектирования, технологической подготовки производства и инженерных расчётов.

В состав системы входят:

·        Универсальные программы для широкого круга пользователей.

·        Программы для использования в промышенности.

·        Программы для малых предприятий и серьёзного технического творчества.

·        Программы для домашнего использования и обучения, разработанные на основе базовых модулей системы "Сударушка".

.1.11 Mineframe- система автоматизированного планирования, проектирования и сопровождения горных работ.

Система предназначена для комплексного решения широкого круга геологических, маркшейдерских и технологических задач, встречающихся в практике работы горнодобывающих предприятий, научных и проектных организаций. Система содержит обширный набор инструментов, позволяющих работать с трёхмерными моделями объектов горной технологии.

Программные средства системы обеспечивают коллективный, контролируемый доступ к удаленным базам данных (БД), что позволяет формировать единое информационное пространство предприятия. Создаваемые в рамках системы автоматизированные рабочие места геологов, маркшейдеров и технологов позволяют решать большинство задач, встречающихся при планировании, проектировании и сопровождении горных работ.

Основные конкуренты:

·        Продукты компании Gemcom;

·        Продукты компании Micromine;

·        Продукты компании Mincom;

Система включает в себя программные продукты:

·        GeoTools-Редактор для ведения БД по геохимическому опробованию месторождения, выполнения операций первичной обработки данных опробования и формирования на их основе отчетной документации.

·        GeoTech-3D-Многофункциональный графический редактор для создания и визуализации моделей объектов горной технологии и решения на этой основе геологических, маркшейдерских и технологических задач, встречающихся в практике работы горнодобывающих предприятий, научных и проектных организаций.

·        GeoDesign-Графический редактор для создания моделей типовых конструктивных элементов и узлов системы разработки и формирования БД моделей объектов этого типа.

·        GeoUsers-Программа управления режимом доступа пользователей к удаленным БД, ведения журнала изменения объектов, архивации и восстановления БД.

·        MineGearЇПрограмма диспетчеризации, которая представляет собой комплекс программных средств для мониторинга, оперативного управления горнотранспортным оборудованием карьеров и оптимизации транспортных перевозок.

1.2 Бесплатные САПР с открытыми исходным кодом

.2.1 BRL-CADCAD - кроссплатформенный САПР с открытым кодом. Она представляет из себя мощную 3D САПР для моделирования составных объёмных тел CSG. BRL-CAD лючает в себя интерактивный геометрический редактор, параллельную трассировку лучей, рендеринг и геометрический анализ. BRL-CAD разрабатывается более 20 лет и используется вооруженными силами США. Весь проект распространяется в исходном коде. Работает на платформах BSD, IRIX, GNU/Linux, MacOS X, Solaris и Windows NT.

.2.2 FreeCAD

FreeCAD - cвободная САПР, подходящая для обучения компьютерному графическому проектированию. Особенностью freeCAD является наличие средств моделирования движения. Написана на языке Smalltalk.

.2.3 FreeCAD

В среде специалистов ряда отраслей известна проблема создания полноценной САПР в рамках open source, и хотя FreeCAD на момент последнего редактирования данной статьи ещё не является кандидатом на такую «полноценность», этот продукт может рассматриваться как одна из попыток создания базы для решения этой проблемы. Разработчик FreeCAD Юрген Райгель, работающий в корпорации DaimlerCrisler, позиционирует свою программу как первый бесплатный инструмент проектирования механики (сравнивая свой продукт с такими развитыми несвободными системами как CATIA версий 4 и 5, SolidWorks), созданный на основе библиотеки Open CASCADE. Цель программы - предоставить базовый инструментарий этой библиотеки в интерактивном режиме.

(Следует отметить, что имеет место ещё один программный продукт имеющий название freeCAD, его разработчик - Aik-Siong Koh, и он не связан с FreeCAD’ом Юргена Райгеля.)

.2.4 QCadCommunity Edition - 2-мерная САПР с открытым кодом, предназначенная для создания машиностроительных чертержей и архитектурных планов . Работает под Windows, MacOS X и на *nix системах. Она весьма успешно применяется в таких странах, как Тайвань. Некоторые тайваньские компании приняли ее в качестве стандартного решения.

Выпуск бесплатной для личного использования версии QCad Community Edition следует спустя несколько месяцев после профессиональной версии. Community Edition распространяется с открытым искодным кодом под лицензией GNU. предоставляет инструменты для черчения точек, прямых, дуг, окружностей, эллипсов, ломаных, NURBS-кривых, текста, размеров, штриховки и сплошной заливки. Он также может работать с растровыми изображениями и имеет множество других инструментов. Командная строка расположена под главным окном, в ней вы можете контролировать ход черчения.

С другой стороны, QCad не поддерживает DWG-файлы, которые используются в AutoCAD. Однако Qcad работает с dxf-файлами, которые можно открыть в AutoCAD (преобразование из одного формата в другой происходит без изменения структуры чертежа, за исключением овалов которые при переносе из Qcad в AutoCAD не отображаются).

По своей функциональности программа несколько уступает проприетарным аналогам типа AutoCad, но является единственной полноценной 2D САПР под Linux/Unix. Работает с использованием библиотеки Qt.

1.3 САПР зарубежных производителей

.3.1 Эксперт-СКС

Эксперт-СКС - САПР для автоматизации на всех этапах проектирования структурированных кабельных систем, ВОЛС, ЛВС, линейных и магистральных сетей.

Программный комплекс «Эксперт-СКС» предназначен для автоматизации проектирования сетевого оборудования в Структурированных Кабельных Сетях. Объединяя в себе все этапы проектирования кабельных сетей, «Эксперт-СКС» позволяет полностью автоматизировать все технические и экономические расчеты.

«Эксперт-СКС» содержит:

·        Графическую САПР оболочку:

Полный функционал для проектирования исходных архитектурных, геодезических и других схем.

Кроме этого, подготовленный заранее план можно импортировать как через стандартные векторные файлы обмена (*.dxf, *.dwg, *.wmf, и др.) так и ис- пользуя растровый (сканированный) файл.

·        Интеллектуальную подсистему проектирования СКС:

Проектирование СКС любого вида на исходном плане. Расстановка рабочих мест, прокладывание маршрутов, автоматическое кодирование применяемых изделий и маршрутов согласно выбранному шаблону, отслеживание критических длин кабелей и соединений.

·        Базу данных выпускаемых изделий известных производителей:

Предоставляет возможность находить, компоновать и расставлять сборочные узлы на рабочем плане. Заложенная в базе информация включает обширные технические данные и цены.

·        Модуль выпуска расчетных документов:

Включает выпуск графической документации (планы, чертежи), и текстовых расчетных документов (ведомости, спецификации, карты подключений и т.д.)

·        Модуль экспорта данных в системы составления сметной документации:

Согласно разработанной спецификации выполняет выпуск предварительных данных для дальнейшего экспорта в системы разработки сметной документации (таких как «Эксперт-Смета») с целью полного расчета стоимости выполнения работ согласно действующих стандартов Украины и других стран.

.3.2 ArchiCAD- графический программный пакет САПР для архитекторов, созданный фирмой Grapisoft (Будапешт, Венгрия). Предназначен для проектирования архитектурно-строительных конструкций и решений, а также элементов ландшафта, мебели и т. п.

При работе в пакете используется концепция виртуального здания. Суть ее состоит в том, что проект ArchiCAD представляет собой выполненную в натуральную величину объемную модель реального здания, существующую в памяти компьютера.

Основные инструменты строительства «Виртуального здания» в ArchiCAD 11.

Различают конструктивные и библиотечные элементы. Конструктивные элементы создаются с помощью различных инструментов ArchiCAD непосредственно в проекте. Библиотечные элементы представляют собой предварительно созданные параметрические объекты различного назначения, вставляемые в проект с параметрами, задаваемыми проектировщиком. Библиотечные элементы хранятся либо в виде отдельных файлов, либо в составе файлов-контейнеров или архивов проекта. В общем случае, папка, содержащая объекты, файл-контейнер или архив проекта называются библиотекой.

Конструктивные элементы доступны для использования в ArchiCAD в любом случае. Библиотечные элементы доступны, только если содержащая их библиотека загружена в проект. Если библиотека представляет собой папку с элементами, возможно загружать объекты по отдельности, в противном случае библиотека загружается полностью.

Вместе с ArchiCAD поставляется обширная библиотека объектов, применяемых в процессе проектирования. В стандартную библиотеку входит более 1000 разнообразных элементов. Множество библиотек можно приобрести у сторонних разработчиков или загрузить из сети Интернет (в том числе и бесплатно).

Вместе с локализованной версией в дополнение к стандартной поставляется библиотека по ГОСТу, однако она проработана не так хорошо, как стандартная.

Элементы, используемые для создания архитектурно-строительных чертежейпредоставляет широкие возможности для 2D черчения. При выпуске графической документации по проекту обойтись без 2D черчения, разумеется, невозможно. Существуют следующие инструменты 2D черчения: линии, полилинии, дуги, окружности, эллипсы, сплайн-кривые, штриховки, текстовые блоки, выносные надписи, линейные, радиальные и угловые размеры, отметки уровня.

Преимущества и недостатки

Основным преимуществом программы является естественная взаимосвязь между всеми частями проекта. Технология «виртуального здания» позволяет работать не с отдельными, физически никак не связанными между собой чертежами, а со всем проектом в целом. Любые изменения, сделанные, например, на плане здания, автоматически отобразятся на разрезах, видах, в спецификациях и пр. Такой подход обеспечивает значительное сокращение времени проектирования. Кроме того, при правильной работе с виртуальным зданием, гарантировано обнаружение и устранения большинства проблем, которые обязательно проявились бы на более поздних этапах проектирования или, что еще хуже, уже на строительной площадке.позволяет работать над одним проектом группе проектировщиков. Развитая система групповой работы (teamwork) также сокращает время проектирования и способствует недопущению несоответствий в частях проекта, разрабатываемых разными проектировщиками.

Недостатком программы можно считать сравнительно ограниченные возможности настройки инструментов строительства «виртуального здания», что зачастую не позволяет проектировщику реализовать все свои идеи в полной мере. Также, ArchiCAD не предусматривает инвариантности проектирования (по крайней мере, на програмном уровне) - в любой момент времени в рамках одного файла проекта может существовать только один полноценный вариант принимаемых архитектурно-строительных решений.

Некоторым недостатком можно считать достаточно высокую (около 100 тыс. руб.) стоимость лицензионной версии ArchiCAD.

.3.3 Autodesk , Inc. - NASDAQ: ADSK компания, создающая программное обеспечение и предоставляющая сервис для таких областей как производство, инфраструктура, строительство, а также телевидение и развлечения. Компания была основана Джоном Уолкером (John Walker) и двенадцатью другими со-основателями в 1982 году. В настоящее время штаб-квартира компании находится в San Rafael (Калифорния).

.3.3.1 AutoCAD(Рис.1.22) - 2-х и 3-х мерная система автоматизированного проектирования и черчения компании Autodesk. Семейство продуктов AutoCAD является одним из наиболее распространённых САПР в мире.[источник?]

Компания Autodesk занимается разработкой системы автоматизированного проектирования AutoCAD более 20-ти лет. За это время были созданы тысячи дополнений и специализированные решения от сторонних фирм и самой компании Autodesk. На данный момент в мире насчитывается около шести миллионов пользователей AutoCAD.

В AutoCAD встроен диалект языка Lisp AutoLISP, обеспечивющий широкие возможности для автоматизации работы.LT - "урезанная" версия AutoCAD. Она стоит дешевле полной версии AutoCAD (стоимость LT-версии составляет примерно половину стоимости полной версии). AutoCAD LT предназначен исключительно для двухмерного проектирования. В AutoCAD LT отсутсвуют инструменты трехмерного моделирования (однако остается возможность просмотра трехмерных моделей, сделанных в других системах) и программные средства адаптации системы (такие как AutoLISP и VBA). Полный список отличий можно найти на сайте Autodesk.

Компания Autodesk серьезно подошла к оптимизации рабочего пространства. Новый интерфейс, созданный с учетом пожеланий пользователей, позволяет ускорить выполнение рутинных задач проектирования и упростить вызов даже редко используемых команд. Опытные пользователи смогут дополнительно повысить производительность, а новички - быстро освоить принципы и методы работы.

Для упрощения перехода с прошлых версий AutoCAD новый интерфейс сделан еще более расширяемым, усовершенствованы возможности его настройки. Сохранено и классическое рабочее пространство с традиционными меню и панелями инструментов, ими можно пользоваться для обучения.

.3.3.2 Autodesk InventorInventor обеспечивает пользователя развитыми средствами трехмерного проектирования при сохранении возможности работы с двумерными проектами и полной поддержке формата DWG. Современные технологии Autodesk Inventor гарантируют высочайшую скорость и удобство проектирования и позволяют быстро освоить программу. Инновационные технологии Autodesk - такие как адаптивное проектирование, высокая производительность при проектировании сборок объемом в несколько десятков тысяч компонентов и коллективные средства разработки - способствуют быстрому и успешному решению конструкторских задач.

В пакет поставки наряду с Autodesk Inventor входит самая известная двумерная система проектирования AutoCAD, фактически ставшая мировым промышленным стандартом оформления проектной и конструкторской документации. AutoCAD или AutoCAD Mechanical (версия AutoCAD для машиностроителей) используется для поддержки старых проектов, а также для выполнения несложных проектов, не требующих трехмерного представления.

Доступная цена и широкий спектр решаемых задач делают комплекс программных продуктов Autodesk Inventor Series наилучшим решением среди САПР среднего уровня. Именно поэтому Autodesk Inventor является самой продаваемой САПР трехмерного проектирования на машиностроительном рынке.

Специализированные приложения позволяют решать задачи конечно-элементного анализа конструкции, оптимизации изделия с учетом воздействующих на него нагрузок, анализа и оптимизации динамических и кинематических характеристик изделия, технологические задачи подготовки управляющих программ для станков с ЧПУ, проектирования и построения разверток тонколистовых изделий и многое другое.

Еще до того как приступить к проектированию деталей и сборок вы можете рассмотреть различные варианты работы будущего изделия, выбрав из них наилучший. Среда работы с эскизами в Autodesk Inventor позволяет создать схемы работы изделия на основе этих вариантов. Для воплощения концепций в эскизы служит сочетание зависимостей и функций построения объектов. Пока лучшее решение не выбрано, вы можете оставить на экране несколько вариантов, выделяя их разными цветами.

В Inventor реализована интеграция 2D- и 3D-проектирования. Продукт способен читать и сохранять данные в формате DWG, обеспечивая их полную ассоциативность с 3D-моделью. Никакие дополнительные трансляторы для этого не нужны.

.3.4 Bocad-3DD - одна из первых 3D-CAD программ для проектирования металлоконструкций, которая развивается уже более 30 лет.

Данная система проектирования позволяет конструктору в кратчайшие сроки и с большой точностью выполнять очень сложные проекты зданий и сооружений. После создания 3D-модели, простановка номеров позиций, создание чертежей и спецификаций происходит в автоматическом режиме, что уменьшает количество ошибок при получении конечного результата. Большое количество интерфейсов позволяет передавать данные из программы в другие приложения (DXF(2D&3D), DWG, DBF, XML, PDMS, SDNF, SDS/2.. и т. д.) Интерфейс DSTV предоставляет пользователям возможность получения файлов для станков ЧПУ.

В России первой компанией, которая начала использовать bocad-3D для проектирования металлоконструкций, и где в 1999 году была сделана первая локализация для русскоязычных пользователей 17 версии программы, стала компания Венталл (локализацию выполнили: Стрыков Андрей, Зеленова Наталья)

Bocad-3D - мощная пространственная CAD-система проектирования металлоконструкций, охватывающая весь спектр строительства на основе стальных конструкций - от несущих конструкций до стен, кровли и остекления.

Bocad-3D представлен на рынке программных продуктов уже более чем 18 лет. При этом происходит постоянное совершенствование системы в соответствии с пожеланиями конструкторов.

Комплексная система складывается из нескольких модулей:

·        стальные конструкции;

·        стена/кровля;

·        конструкции из стекла и металла;

·        лестницы, перила, балюстрады;

·        деревянные конструкции;

·        железобетон;

·        визуализация.

Введение исходных данных осуществляется с помощью удобного графического пользовательского интерфейса. Bocad-3D позволяет проектировать объекты в произвольно выбранных плоскостях, сечениях и трехмерных видах, при этом изменения, вносимые в модель объекта, сразу отображаются во всех окнах и проекциях. Bocad-3D позволяет автоматически выполнять стандартные конструкторские задания, такие как проектирование различных соединений, связей и т. д. Благодаря автоматическому контролю построения производится размещение элементов и болтов без взаимных наложений и пересечений.

Bocad-3D совместим с другими системами; он создает любые спецификации и все виды необходимых чертежей (чертежи рабочие, сборочные, монтажные, перспективы и т.п. с необходимыми видами, сечениями и размерами) и позволяет передавать информацию на производственное оборудование с ЧПУ (числовым программным управлением).

.3.5 Cadmech

САПР компании Intermech, система, значительно расширяющая возможности AutoCAD в области проектирования машиностроительных чертежей. Cadmech ускоряет проектирование по сравнению с «чистым» AutoCAD в несколько раз и сокращает сроки освоения AutoCAD до 2-3 дней. Cadmech создан совместными усилиями конструкторов и программистов, поэтому максимально учитывает специфику работы конструктора-механика.- САПР компании Intermech, система, значительно расширяющая возможности AutoCAD в области проектирования машиностроительных чертежей. Cadmech ускоряет проектирование по сравнению с «чистым» AutoCAD в несколько раз и сокращает сроки освоения AutoCAD до 2-3 дней. Cadmech создан совместными усилиями конструкторов и программистов, поэтому максимально учитывает специфику работы конструктора-механика.

CADMECH - система, значительно расширяющая возможности AutoCAD в области проектирования машиностроительных чертежей. CADMECH ускоряет проектирование в 10-15 раз по сравнению с "чистым" AutoCAD и сокращает сроки освоения AutoCAD до 2-3 дней.

CADMECH создан совместными усилиями конструкторов и программистов, поэтому максимально учитывает специфику работы конструктора-механика. Использование CADMECH не требует для сопровождения штата программистов, однако оставляет возможность для привлечения их при расширении возможностей системы.

Производительность и качество системы определяются:

·        наличием мощного средства для создания параметрических библиотек любых элементов непосредственно пользователем (при этом не требуется навыков в программировании);

·        оригинальной технологией проектирования сборочных и деталировочных чертежей;

·        предоставлением разнообразных функций машиностроительного проектирования;

·        универсальным набором стандартных конструктивных элементов и решений;

·        наличием мощной справочно-информационной базы, исключающей необходимость обращения к справочной литературе.

В стандартный комплект поставки входит:

·        Cadmech - система проектирования сборочных единиц и деталей на базе AutoCAD (включает модуль параметрического проектирования).

·        Paramech - модуль для создания собственных параметрических многовидовых моделей с последующим использованием требуемых проекций моделей в любых чертежах.

·        IMBASE - справочно-информационная база данных стандартных элементов и материалов.

.3.6 Dassault SystиmesSystиmes S.A. (Euronext: DSY, NASDAQ: DASTY) - одна из ведущих компаний в области программного обеспечения CAx и PLM.

Основным продуктом компании является пакет CATIA (CAx-приложение). В портфолио компании входят также продукты ENOVIA, SMARTEAM, DELMIA, SolidWorks, SIMULIA, ACIS и Dymola а также eMatrix.

Компания была создана в 1981 году, как член Dassault Group.

В состав холдинга входят также:

·        ABAQUS (100 %)

·        ENOVIA MatrixOne (100 %)

·        Spatial Corporation (100 %)

·        SolidWorks Corporation (100 %)

·        Virtools (100 %)

1.3.6.1 CATIA- система автоматизированного проектирования (САПР) французской фирмы Dassault Systиmes. CATIA V1 была анонсирована в 1981 году.

В настоящий момент в мире используются две версии - V4 и V5, которые значительно отличаются между собой. CATIA V4 была анонсирована в 1993 году и создавалась для Unix-подобных операционных систем, CATIA V5 была анонсирована в 1998 году и это первая из версий, которая может работать под управлением Microsoft Windows. По заверению Dassault Systиmes CATIA V5 была воссоздана с «нуля» и воплотила в себе передовые технологии САПР конца 20-го века - начала 21-го века.

Основными конкурентами являются NX (Unigraphics) и Pro/ENGINEER.

CATIA - ключевое PLM-решение Dassault Systиmes, обеспечивающее исключительное качество проектирования. Этот программный продукт, являющийся лидером на мировом рынке, адресуется всем производителям, от изготовителей комплексного оборудования и цепочек их поставщиков до небольших независимых предприятий. В сочетании с системами ENOVIA для поддержки решений и управления жизненным циклом и DELMIA для инжиниринга производства, CATIA V5 представляет собой ядро системы совместного управления жизненным циклом изделий.

CATIA V5 (обеспечивает комплексное Портфолио, помогающее создавать добавленную стоимость во всех отраслях промышленности.

Благодаря важным усовершенствованиям в таких областях, как проектирование изделий из композитов и 3D-проектирование электрических жгутов, и резкому повышению производительности пользователя, последний релиз CATIA V5 расширяет полномасштабный охват промышленных процессов.

CATIA PLM Express - гибкое и простое в использовании решение для малого и среднего бизнеса. Благодаря учету требований конкретных отраслей и дисциплин, оно позволяет компаниям с легкостью сделать первые шаги на пути к трансформации бизнеса.

CATIA V5R18 представляет собой важнейший релиз в жизненном цикле V5: предлагая ключевые технологии и решения для поддержки инноваций, он служит основой для более интенсивного сотрудничества среди сообществ. Девиз CATIA V5R18: “Развивая инновации путем совершенствования коллаборативных решений” - отражает эти две важнейшие характеристики релиза.

·        Composites Design and Review (CPD & CPR): V5R18 идет еще дальше по пути улучшения качества деталей из композитов, предлагая расширенные возможности для анализа композиционных материалов. Новая среда просмотра проектов обеспечивает доступ к спецификациям на детали всем участникам цепочки создания добавленной стоимости.

·        Circuit Board Design (CBD):

Служит основой для эффективного сотрудничества в рамках автоматизированного проектирования электронной и машиностроительной продукции, благодаря проектировочному процессу Printed Circuit Board (PCB), обеспечивающему высокотехнологичным отраслям промышленности новые преимущества.

·        Electrical Harness Installation (EHI):

Интеграция знаний на более ранних стадиях разработки позволяет существенно повысить качество и обеспечить новые возможности в области проектирования электрических жгутов.

·        3D Functional Tolerancing & Annotation (FTA):

Улучшение трехмерного отображения мастер-модели и повышение производительности пользователей благодаря возможности автоматически создавать фичерсы FT&A

·        Photo Studio (PH1):

Обеспечивает окончательное согласование проектов благодаря реалистичному моделированию внешнего вида модели.

·        Functional Molded Parts (FMP):

Укрепляет поддержку функционального моделирования для проектирования деталей со сложной механообработкой, распространяя этот уникальный подход на новые производственные процессы.

·        Cast & Forged Part Optimizer (CFO):

Обеспечивает более высокую производительность проектирования двигателей и шасси благодаря уникальной функции "auto-draft".

·        VPM Navigator (VPN):

CATIA V5R18 открывает новые горизонты для многодисциплинарного 3D-сотрудничества благодаря расширению поддержки данных из VPM-навигатора. В результате пользователи CATIA получают в свое 3DLive for CATIA.

·        3DLive for CATIA дает доступ к возможностям 3D Functional Tolerancing & annotation тысячам неспециалистов, использующих CATIA. Таким образом информация о продукции может распространяться в масштабах всего распределенного предприятия.

.3.6.2 SolidWorks- продукт компании SolidWorks Corporation, программа предназначенная для трехмерного проектирования САПР и работает под управлением Microsoft Windows. Разработана как альтернатива для двухмерных программ САПР.

Программа появилась в 1993 году и составила конкуренцию таким продуктам как AutoCAD и Autodesk Mechanical Desktop, SDRC I-DEAS и Pro/ENGINEER, Solid Edge.

Главная задача программы - предоставить пользователю мощность трёхмерной САПР системы по цене системы двухмерного САПР.- система автоматизированного проектирования, инженерного анализа и подготовки производства изделий любой сложности и назначения. Она представляет собой инструментальную среду, предназначенную для автоматизации проектирования сложных изделий в машиностроении и в других областях промышленности.является системой гибридного (твердотельного и поверхностного) параметрического моделирования, она предназначена для проектирования деталей и сборок в трёхмерном пространстве (3-D проектирования), а также для оформления конструкторской документации.

Система относится к САПР "среднего класса". В отличие от "тяжелых" САПР (Unigraphics NX, Pro/Engineer, CATIA), разработанных для Unix-платформ, SolidWorks изначально создавалась для работы на персональных компьютерах в системе Microsoft Windows. SolidWorks имеет стандартный графический пользовательский интерфейс Windows, максимально использует все преимущества системы Microsoft Windows, такие как контекстные меню, режим copy-and-paste, режим drag-and-drop, быстрый просмотр, поиск и открытие файлов с помощью проводника, возможность "отката" и др. Кроме того, SolidWorks эффективно взаимодействует с такими Windows-приложениями, как Excel, Word и др. Очевидными достоинствами системы являются ее полная русификация и поддержка ЕСКД, что выгодно отличает SolidWorks от других зарубежных САПР. В системе SolidWorks поддерживаются все основные стандарты представления и обмена данными. В состав базового пакета SolidWorks входит более 20 трансляторов для экспорта и импорта.

SolidWorks - система автоматизированного проектирования, инженерного анализа и подготовки производства изделий любой сложности и назначения. SolidWorks является ядром интегрированного комплекса автоматизации предприятия, с помощью которого осуществляется поддержка жизненного цикла изделия в соответствии с концепцией CALS-технологий, включая двунаправленный обмен данными с другими Windows-приложениями и создание интерактивной документации. В зависимости от класса решаемых задач заказчикам предлагается три базовых конфигурации системы: SolidWorks, SolidWorks Professional и SolidWorks Premium.

.3.7 ElectricVLSI Design System - САПР, используемая для разработки электрических схем и проектирования топологии печатных плат. Помимо прочего, это удобный инструмент для использования языков описания аппаратуры, таких как VHDL и Verilog.являлся open-source проектом в течение многих лет, и сейчас он легко доступен через FSF (Free Software Foundation).VLSI - система автоматизированного проектирования сверхбольших интегральных схем (СБИС). При помощи Electric можно разрабатывать интегральные МОП и биполярные схемы, печатные платы или схемы любого типа. Electric имеет множество стилей редактирования, включающих планирование, схематику, иллюстрации, архитектурное проектирование. Electric может взаимодействовать с различными спецификациями и форматами файлов как VHDL, CIF, GDS II. Наиболее ценная встроенная в Electric возможность - это система привязок, которая даёт возможность осуществлять проектирование сверху вниз с соблюдением целостности всех соединений.объединяет в себе множество различных синтетических тестов и анализирующих инструментов:

·        Design rule checking включает два встроенных инструмента контроля и два интерфейса к ним.

·        Electrical Rule Checking инструмент для контроля карманов/подложки и проверки с помощью Antenna-rules.

·        Simulation два встроенных симулятора и интерфейса для более чем дюжины промышленных инструментов (Spice, Verilog, и т. д.)

·        Routing пять различных трассировщиков для широкого круга задач.

·        Generators генератор ПЛМ, генератор ячеек, генераторы структурной подложки и генератор ПЗУ.

·        Logical Effort инструмент для анализа схемы и изменения её компонентов с учетом метода логического усилия.

·        LVS (layout vs. schematic) приспособление для сравнения двух некоторых выбранных эквивалентов схем (Рис.1.29).

·        Чтение/Запись способность считывать и записывать описание схемы в множество форматов, включающих CIF, GDS, EDIF, DXF, и VHDL. Это также позволяет осуществить взаимосвязь с другими системами, такими как Eagle, Pads, ECAD, и Sue.

.3.8 IntelliCAD- система автоматизированного проектирования, разрабатываемая международным консорциумом IntelliCAD Technology Consortium.

Целью данного консорциума является разработка DWG-совместимой платформы IntelliCAD. Компании - участники консорциума "надстраивают" и адаптируют платформу, а также занимаются рекламой и продажей системы под собственными торговыми марками. Консорциум тесно сотрудничает с некоммерческой организацией Open Design Alliance, которой была выполнена обратная разработка формата DWG.

Особенности IntelliCAD и систем на ее основе:

·        Форматы файлов DWG и DXF используются в качестве основного "рабочего" формата файлов;

·        Полная совместимость с интерфейсом и средствами адаптации AutoCAD: командной строкой, меню, штриховками, шрифтами и т.п.

·        Язык разработки пользовательских приложений Lisp полностью совместим с диалектом AutoLISP, используемым вAutoCAD;

·        В некоторых программах на базе IntelliCAD используются также другие средства разработки приложений, аналогичные VBA и ARX в AutoCAD.

Достоинства систем на базе IntelliCAD:

·        Цена. Стоимость продуктов на базе IntelliCAD составляет от 15% до 40% стоимости AutoCAD LT (от 10% до 20% стоимости полной версии AutoCAD);

·        Интерфейc программ на базе IntelliCAD в той или иной степени повторяет интерфейс AutoCAD;

·        Совместимость со средствами адаптации и с пользовательскими приложениями, написанными на AutoLISP, существенно облегчает миграцию пользователей AutoCAD;

·        По сравнению с AutoCAD LT системы на базе IntelliCAD обладают некоторыми преимуществами (адаптация с помощью встроенных языков программирования (Lisp, VBA), возможность трехмерного моделирования и т.п.).

Недостатки систем на базе IntelliCAD:

·        Ограниченная совместимость с оригинальным форматом файлов DWG от Autodesk;

·        Чаще всего проблемы совместимости возникают в случае, если файл был создан в одном из вертикальных приложений на базе AutoCAD и содержит специфические элементы. Обмениваться данными между AutoCAD и IntelliCAD следует с некоторой осторожностью;

.3.9 MathCAD- программа для выполнения и документации инженерных и научных расчётов. Появившись в 1986 году для платформы MS-DOS, Mathcad впервые среди программ подобного рода использовал наборную математическую нотацию, совмещённую с автоматической системой вычислений. Кроме того, впервые было реализовано автоматическое вычисление и проверка единиц измерения. Например, СИ. На сегодняшний день Mathcad включает некоторые возможности алгебраических систем для ЭВМ, но при этом сохраняет ориентацию на инженерные приложения. Изначально Mathcad был создан Алэном Рэздоу из Массачусетского технологического института (MIT), который впоследствии стал одним из основателей фирмы Mathsoft, ныне являющейся частью корпорации Parametric Technology.

Несмотря на то, что данная программа ориентирована на пользователей, мало знакомых с программированием, она всё же находит применение в достаточно сложных проектах для визуализации результатов математического моделирования с использованием распределённых вычислений и традиционных языков программирования. Также Mathcad часто используется в крупных инженерных проектах, где большое значение имеет трассируемость и соответствие стандартам.

.3.10 OrCAD- пакет компьютерных программ, предназначенный для автоматизации проектирования электроники. Используется в основном для создания электронных версий печатных плат для производства печатных плат, а также для производства электронных схем и их моделирования.

Продукты серии OrCAD принадлежат компании Cadence Design Systems. Последняя версия OrCAD имеет возможность по созданию и поддержке базы данных доступных интегральных схем. База данных может быть обновлена путём скачивания пакетов производителей компонентов, таких как Texas Instruments.

В составе пакета следующие модули:

·        Capture - редактор принципиальных схем,

·        Capture CIS Option - менеджер библиотек Active Parts,

·        PSpice Analog Didital - пакет аналого-цифрового моделирования,

·        PSpice Аdvanced Аnalysis - пакет параметрической оптимизации,

·        PSpice SLPS option - интерфейс связи с пакетом Matlab,

·        PCB Designer - редактор топологий печатных плат,

·        SPECCTRA for OrCAD - программа автоматической и интерактивной трассировки,

·        Signal Explorer - модуль анализа целостности сигналов и перекрестных искажений.

.3.11 P-CADCAD - система автоматизированного проектирования электроники (EDA). Предназначена для проектирования многослойных печатных плат (ПП) вычислительных и радиоэлектронных устройств. В настоящее время в России P-CAD является наиболее популярной EDA.

В состав P-CAD входят четыре основных модуля - P-CAD Schematic, P-CAD PCB, P-CAD Library Executive, P-CAD Autorouters и ряд других вспомогательных программ. P-CAD Schematic и P-CAD PCB - соответственно графические редакторы принципиальных электрических схем и ПП.

В 1996 г. фирма ACCEL Technologies впервые представила версию широко известной системы разработки печатных плат P-CAD на платформе Windows. Обновленный продукт получил новое название ACCEL EDA. С этого момента ACCEL EDA приобрел широкую популярность среди разработчиков электронных устройств. В сентябре 1999 г. вышла последняя 15 версия продукта.

Функциональные возможности P-CAD 2000:

·        Задание форматов перечней компонентов и других отчетов (PCB, Schematic). Пользователям предоставляется возможность по команде File>Reports задавать перечень полей отчета и порядок их следования.

·        Максимальное количество секций в компоненте до 5 000. Максимальное количество выводов компонента -- 10000.

·        Измерительный инструмент Miter Tool распознает не только прямые, но и произвольные углы, принимая их в качестве точек "привязки" при выполнении измерений.

·        Электронная документация имеет механизм простого доступа к информации о компонентах (PCB, Schematic). Введена папка со списками URL's (адресов в Internet) всех ведущих фирм, производителей полупроводниковых компонентов.

·        Имеется механизм переноса изменений печатной платы на схему и наоборот (Engineering Change Order, ECO).

·        Поддерживается как английская, так и метрическая система единиц.

·        Применение 32-разрядной арифметики обеспечивает дискретность измерения линейных размеров 0,1 мил в английской системе (1 мил=0,001 дюйма) и 0,001 мм в метрической системе, угловых размеров 0,1 град. и возможность изменения системы единиц на любой стадии работы с проектом без потери точности. Напомним, что в P-CAD для DOS система единиц устанавливалась до начала работы с проектом и в дальнейшем не могла быть изменена.

·        Поддержка текстовых форматов описания баз данных DXF и PDIF позволяет обмениваться информацией с такими распространенными пакетами, как AutoCAD, OrCAD, Viewlogic, конечно, P-CAD для DOS и др.

·        Многошаговый ⌠откат вперед и назад (Undo и Redo).

·        Автоматическое размещение компонентов на плате и эффективная автоматическая трассировка проводников реализованы в поставляем отдельно пакете SPECCTRA 9.x фирмы Cadence Design Systems (ранее Cooper&Chyan Technology).

·        Доработка ПП и выпуск управляющих файлов для фотоплоттеров с учетом особенностей технологии конкретного оборудования выполняется с помощью программ третьих фирм, например фирмы Lavenir.

·        P-CAD 2000 поставляется с большой библиотекой современных импортных ЭРЭ, которую можно пополнить библиотеками отечественной элементной базы, в частности, импортированными из P-CAD для DOS.

·        P-CAD 2000 (ACCEL EDA) и SPECCTRA 9.x устанавливаются на ПК с процессором, начиная от P-133 МГц, и работают под управлением Windows 95/98/2000 или Windows NT. Для графического редактора схем ACCEL Schematic требуется ОЗУ 32 Мб, графического редактора печатных плат ACCEL P-CAD PCB - 32 Мб, программы SPECCTRA - 64 Мб. Модули системы P-CAD 2000

1.3.12 Pro/Engineer

Pro/ENGINEER Wildfire 4.0 Preproduction даёт шанс нашим клиентам с активным сопровождением познакомиться с новыми захватывающими возможностями, ожидаемыми в промышленной версии, и определить, как эти улучшения могут придать больший импульс их процессу разработки изделия. Эта версия является благоприятной возможностью направить ваши замечания и предложения в PTC R&D и помочь нам выпустить на рынок официальную промышленную версию. Pro/ENGINEER Wildfire 4.0 Preproduction предлагает многочисленные улучшения, которые всесторонне оптимизируют процесс проектирования изделия, включая электромеханическое проектирование. Ниже перечислены основные особенности этой предпродажной версии:

Оптимизация рабочего проектирования - более быстрое создание как простых, так и сложных проектов с улучшенной производительностью сборок, новыми возможностями Auto RoundTM, дополнительными возможностями редактирования поверхности, автоматизированным нанесением трёхмерных надписей и знаков на чертеже, а также множество других дополнительных функций.

Оптимизация механической обработки и проектирования производственного оборудования - упрощение и автоматизация преобразования инженерных проектов в производственные процессы с помощью удобной и мощной программы управления обрабатывающим инструментом, служащей для определения траектории перемещения инструмента, особенностями нанесения надписей и знаков и другими ключевыми задачами.

Оптимизация проверки и подтверждения правильности - более быстрое и лёгкое проведение анализа ваших проектов с помощью интеллектуальной диагностики, улучшенной конечно-элементной сетки, лучшим управлением собираемостью и анализом результатов.

Улучшения электромеханического проектирования

Более быстрое рабочее проектирование - более быстрое создание электромеханических конструкций с помощью интеллектуальных автоматизированных возможностей для добавления и прокладки плоских кабелей

1.3.13 Rhinoceros

Rhinoceros может создавать, редактировать, анализировать и преобразовывать NURBS-кривые, поверхности, тела в среде Windows, обеспечивая вам беспрецедентную свободу, гибкость, легкость моделирования даже очень сложных ювелирных изделий.

Эти ювелирные изделия созданы с помощью Rhinoceros и изготовлены с помощью трехмерного принтера ModelMaker компании Solidscape . Эти изображения демонстрируют нам возможности компьютерного дизайна ювелирных изделий. С помощью программы Rhinoceros вы можете создавать такие ювелирные изделия, которые невозможно сделать традиционными методами. Это открывает новые возможности для дизайнеров, которые могут теперь думать о конструировании таких украшений, которые прежде исключались из производства из-за их сложности.

Специальные возможности Rhinoceros:

Ничем не ограниченные свободной формы инструменты для 3D-моделирования - такие же, как в продуктах стоимостью в 30-50 раз дороже. Вы можете смоделировать любую форму, какую вы только сможете вообразить.

Необходимая точность для конструирования, прототипирования, инженерной разработки, анализа и производства всевозможных изделий - от авиационной до ювелирной промышленности.

Совместимость со всем вашим другим дизайнерским, чертежным, CAM-, инженерным, аналитическим, визуализационным, анимационным и иллюстрационным программным обеспечением.

Доступность. Этот программный продукт так легок в изучении и использовании, что вы можете сфокусировать свое внимание на конструировании и визуализации, не заботясь об особенностях работы программы.

Легкая реализация . Обычное техническое обеспечение. Короткий срок обучения. Стоимость такая же, как и у остальных Windows-программ. Не требуется специальной платы за поддержку.

С помощью Rhinoceros пользователь может рассчитывать на широкий спектр функций:

Отображать ювелирные изделия с эффектами отражения света в режиме реального времени.

Автоматически создавать плоскости, включая четыре точки вида.

Быстро и точно маркировать плоскости и трехмерные ювелирные изделия.

Использовать STL-форматный результирующий файл для устройств быстрого прототипирования.

Анализировать поверхности для создания литейных форм и печати фотореалистичных изображений с помощью программного дополнения Flamingo.

Вычислять плотность.

Создавать конструкции с точностью до 0.0001 миллиметра.

1.3.14 Siemens PLM Software

Siemens PLM Software(до покупки концерном Siemens AG - UGS (ранее известная как Unigraphics Solutions Inc.)) крупная компания, специализирующаяся в области программного обеспечения для 3D-моделирования и программном обеспечении PLM.

Первым коммерческим продуктом компании стал пакет UNIAPT, бывший одним из первых CAM-пакетов, предназначенных для конечных пользователей.

января 2007 года немецкий концерн Siemens AG обявил о намерении приобрести компанию UGS Corp. за $3,5 млрд. После выданного одобрения американскими европейскими и антимонопольными органами концерн Siemens AG завершил сделку к 4 мая 2007 года. UGS PLM стала отделом департамента Siemens Automation & Drives.

Основные продукты компании:

·        NX

·        Teamcenter

·        Solid Edge

·        Tecnomatix

Основные заказчики компании:

·        Boeing

·        Bombardier

·        Delphi Corporation

·        Ford motor

·        General Motors

·        General Electric

·        Lockheed Martin

·        Nissan

·        Procter & Gamble

.3.14.1 NX- флагманская CAD/CAM/CAE PLM-система от компании Siemens PLM Software (до 1-го октября 2007 года UGS PLM Software, подразделение Siemens Automation & Drives). NX широко используется в промышленности, особенно в авиационной и автомобильной. В частности, его используют такие компании, как:

·        Lockheed Martin (The F-35 Joint Strike Fighter (JSF) aircraft)

·        Bell/Agusta Aerospace Company

·        NASA Jet Propulsion Laboratory (JPL)

·        Pratt & Whitney

·        ОКБ «Сухого»

·        ММПП «Салют»

·        General Motors

·        Adam Opel AG

·        Volkswagen AG

·        Benetton Formula ltd.

·        Hyundai Heavy Industries Co., Ltd.

·        Ducati Motor Holding S.p.A.

·        Komatsu Mining Systems, inc.

·        Isuzu

·        GM Daewoo

·        Fuji Heavy Industries Ltd.

·        Samsung Electronics Co., Ltd.

·        Apple Computer inc.

·        Toshiba

·        Philips

·        Seiko Epson Corporation

Кроме того NX используется некоторыми компаниями производящими товары народного потребления, в частности LEGO и Procter & Gamble. Новейшей версией является NX5. Это примерно 23 версия программы, впервые представленной публике в 1973 году. Программа использует ядро геометрического моделирования Parasolid. Основными конкурентами программы являются CATIA от Dassault Systems и Pro/ENGINEER от Parametric Technology Corporation

NX - непревзойденное по мощности и гибкости решение, содержащее широкий диапазон приложений для проектирования в машиностроении. NX позволяет проектировать сложные изделия, включая проектирование трубопроводов, электропроводки, деталей из листового металла и пластмасс, что способствует повышению производительности труда, сокращению времени и стоимости разработки. Работая в NX, конструкторы могут прорабатывать большее число различных вариантов конструкций, более тщательно их анализировать и в конечном итоге выпускать на рынок конкурентоспособные изделия.

В отличии от других САПР в NX реализованы механизмы повторного использования данных и строгого следования заданным рабочим процессам, составленным на основе накопленных предприятием инженерных знаний. Это позволяет поддерживать принципы «бережливого» конструирования, конструирования по принципу «Шесть сигма», повторное использование узлов и техпроцессов, соблюдение стандартов предприятия и отрасли. Кроме того, NX способствует внедрению лучшего производственного опыта со всей гибкостью, необходимой для развития инноваций.

Используя интуитивно понятный интеллектуальный интерфейс, конструктор может легко формализовать вводимые в систему данные, что значительно упрощает последующие изменения и облегчает выбор правильного решения в случае неоднозначных ситуаций при модификации изделия.

Управляемая среда проектирования

Полноценная интеграция средств проектирования NX с функциями управления данными и процессами гарантирует в любой момент времени наличие актуальной и полностью синхронизированной цифровой модели изделия, доступной всему коллективу разработчиков. Приложение NX Engineering Process Management управляет всеми данными об изделии и обеспечивает защиту данных. Оно также позволяет работать со сложными изделиями, автоматизируя обработку конструкторских спецификаций и их синхронизацию с моделью, создание исполнений и различных вариантов изделия.

.3.14.2 SolidEdge

Solid Edge - современная система машиностроительного проектирования, снабженная прекрасными инструментами для создания трехмерных цифровых макетов изделий и управления конструкторскими данными. Solid Edge обеспечивает создание точных и безошибочных проектных решений за счет непревзойденных базовых функций моделирования и управления процессом работы конструктора, уникальной ориентированности на нужды различных отраслей промышленности и полностью интегрированной среды управления проектированием. Средства моделирования Solid Edge позволяют создавать самые различные проекты - от отдельных деталей до сборок, состоящих из тысяч компонентов. Специальные команды и организация процесса работы ускоряют проектирование элементов конструкции, специфичных для той или иной отрасли, при этом цифровая модель сборки, которую можно анализировать и редактировать, гарантирует корректное сопряжение и функционирование входящих в нее деталей.

Solid Edge - единственная широко применяемая в промышленности система, объединяющая функции управления процессом проектирования с собственно функциями САПР. Пользователям Solid Edge предлагается выбор нескольких масштабируемых высокопроизводительных решений по управлению конструкторскими данными. Инструменты для совместной работы улучшают координацию деятельности конструкторов и позволяют избежать ошибок, возникающие в результате недостоверной информации.

Тысячи компаний уже выбрали Solid Edge - проверенное средство, легко справляющееся с постоянным ростом сложности выпускаемой продукции. В семейство Solid Edge входят пакеты приложений и отдельные модули, которые предоставляют наилучшую среди существующих САПР функциональность, что обеспечивает сокращение времени подготовки производства и устранение возможных ошибок в конструкции изделий.

1.3.15 Unigraphics

Unigraphics - это целый комплекс программных модулей, образующих единую систему. Он предназначен для решения задач промышленного дизайна и формирования облика будущего изделия; для высокоточного описания отдельных деталей и крупных сборочных узлов и агрегатов, состоящих из сотен и тысяч компонентов; для проведения сложных инженерных расчетов и моделирования поведения изделия в реальных условиях; для выпуска конструкторской документации и управления сложнейшими станками с числовым программным управлением.

Состав:

·        UG/GATEWAY - базовый модуль UG, который обеспечивает доступ к базе данных, просмотр частей и выполнение функций, общих для остальных модулей: управление видами, закраска, получение изображения с удалением невидимых линий, компоновка видов, управление слоями.

·        UG/Solid Modeling - модуль содержит такие основные функции, как проектирование кривых, эскизов и твердотельных примитивов, базовые операции над твердыми телами, построение твердых тел вращением и переносом контура, булевские операции над твердым телом, сшивание твердых тел с автоматическим сохранением параметров построения и ассоциативной связи между геометрическими объектами.

·        UG/Feature Modeling - модуль содержит дополнительный, ориентированный на конструктора набор операций твердотельного моделирования.

·        UG/Freeform Modeling - модуль состоит из функций создания и редактирования NURBS поверхностей сложной формы (аэродинамические поверхности, корпус автомобиля).

·        UG/User Defined Feature - модуль обеспечивает построение типового элемента, который может быть каким угодно сложным твердым телом.

·        UG/WAVE - технология WAVE является базой для параметрического моделирования изделия любой сложности.

·        UG/Assembly Modeling, UG/Advanced Assembly Modeling - UG/Assembly Modeling сборки обеспечивает создание сборочной модели как сверху вниз, так и снизу вверх.

·        UG/Drafting - с помощью этого модуля можно легко создать любой чертеж на базе существующей 3-х мерной геометрической модели твердого тела, проволочной модели и эскиза.

·        UG/Geometric Tolerancing, UG/Quick Stack - UG/Geometric Tolerancing является базой для работы с геометрическими допусками и для вариационного анализа размеров, обеспечивая описание допусков. Модуль UG/Quick Stack является инструментом анализа 3-х мерных размерных цепочек.

·        UG/Visualize - модуль предназначен для подготовки наглядных презентаций в реальном времени.

·        UG/Freeform Shape - модуль является инструментом дизайнера и содержит ряд дополнительных функций по сравнению с модулем UG/Freeform Modeling, чаще всего используемых на этапе дизайнерских работ.

·        UG/Analyze Shape - модуль дает возможность анализировать геометрию одного тела относительно другого, определять разрыв между ребрами двух смежных поверхностей, расстояние от точек до поверхностей, проверять непрерывность касательной и кривизны при переходе с одной поверхности на другую и многое другое.

·        UG/Render - модуль используется для построения фото реалистического изображения отдельной детали или сборки.

.3.16 ZwCAD- 2-х и 3-х мерная система автоматизированного проектирования и черчения компании ZWSOFT (ZWCAD Software Co., Ltd; до 2007 года Guangzhou Chinaweal Longteng Technology Co., Ltd). ZWCAD разработан на базе IntelliCAD с применением технологии OpenDWG, совместимой с форматом DWG, поддерживает различные технологии программирования: LISP, ADS (C++), VBA, DRX (аналог Object ARX).

Компания ZWSOFT занимается разработкой программ по автоматизации проектирования c 1998 года. Всего ей было разработано около 70 программных продуктов, преимущественно для азиатского рынка. В России официально ZWCAD стал продаваться с 2006 года. На данный момент насчитывается больше 100000 пользователей данной программы в 65 странах.

обшивка параметризация конструкторский project

2. Постановка задачи и структурно-параметрическое моделирование

.1 Назначение и устройство изделия «Днище нижнее отсека “О”» РАКЕТА-НОСИТЕЛЬ «ПРОТОН»

Протон (УП-500 (индекс 8к82)) - ракета-носитель тяжёлого класса, предназначенная для выведения на орбиту автоматических космических аппаратов.

Ракета-носитель "Протон-К" (Рис.2.1) относится к тяжелому классу. Она разработана под руководством В.Н. Челомея на базе двухступенчатого носителя УР-500. В состав "Протона" входят ускорители I, II и III ступеней и головной блок (космическая головная часть).

Ускорители всех ступеней соединены последовательно (схема тандем). Разделение ускорителей первой и второй ступеней производится по горячей схеме, а ускорителей второй и третьей - по полугорячей.

На ускорителях всех ступеней установлены высокоэффективные маршевые ракетные двигатели с высоким давлением в камере и турбонасосной системой подачи, выполненные по схеме с дожиганием генераторного газа. Они разработаны под руководством В.П.Глушко и С.А.Косберга. Все двигатели питаются высококипящими компонентами ракетного топлива - азотным тетроксидом (окислитель) и несимметричным диметилгидразином (горючее).

Рис.2.1 “Протон-К”

Управление носителем на участке полета первой ступени осуществляется путем отклонения маршевых двигателей, закрепленных в шарнирном подвесе. Аналогично "Протон-К" управляется и на участке полета второй ступени. Управление третьей ступенью производится с помощью специального четырехкамерного рулевого двигателя.

Ракета-носитель “Протон-М” (Рис.2.2) - модернизированный вариант ракеты-носителя “Протон-К”. Обладает улучшенными энергомассовыми, эксплуатационными и экологическими характеристиками.

Рис.2.2 “Протон-М”

Таблица 2.1 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

История «ПротонА»

Главным конструктором УР - 500 был назначен П.А. Ивенсен. В 1962 году эту должность занял Ю.Н.Труфанов, а затем - Д.А. Полухин, ставший впоследствии генеральным конструктором КБ "Салют". Ведущим конструктором (ответственным исполнителем) проекта все это время оставался В.А.Выродов. Постановление СовМина СССР «О создании МБР УР -500» вышло 29 апреля 1962 года. На разработку ракеты отводилось три года.

Первый пуск 2 ноября 1965 с КА Н-4 № 2 «Протон-2», основная современная модификация, используемая для запуска аппаратов по государственным программам, - 8к82к «Протон-К» (первый запуск 10 марта 1967 г. «Космос-146»). В зависимости от модификации ракета способна вывести 20-22 т полезной нагрузки на орбиту высотой 200 км. Существуют трёх- и четырёхступенчатый варианты носителя, ступени собраны по тандемной схеме. Запуски осуществляются только с космодрома Байконур.

Было выполнено 332 старта, 97 % которых были успешны. 7 апреля 2001 состоялся первый пуск модернизированной ракеты 8к82км протон-м с цифровой системой управления и новым разгонным блоком 14с43 «Бриз-м» и КА «Экран-М». Это позволило заметно увеличить полезную нагрузку при выведении на геостационарные орбиты.

В качестве топлива во всех ступенях ракеты используются несимметричный диметилгидразин и тетраоксид азота. Самовоспламеняющаяся топливная смесь позволила упростить двигательную установку и увеличить её надёжность. В то же время компоненты топлива являются токсичными и требуют осторожности в обращении.

«Протон-М» разработан и производится в ГКНПЦ им. М. В. Хруничева, совместная российско-американская фирма “International Launch Services” занимается коммерческим сбытом пусковых услуг с применением ракеты в более современной версии «Протон-М».

ОТСЕк «О»

Бак окислителя несущей конструкции, сварной, выполнен из алюминиевого сплава амг-6. Бак состоит из гладкой цилиндрической обечайки, усиленной шпангоутами, и двух сферических днищ.

Внутри бака окислителя смонтированы 12 продольных демпфирующих перегородок, а также датчики уровней системы синхронного опорожнения баков и системы контроля заправки.

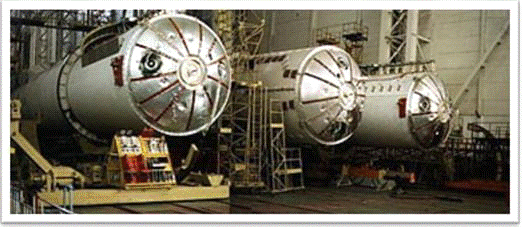

Рис.2.3 «Отсек “О”»

Топливный отсек ускорителя представляет собой единый блок баков окислителя и горючего. Для уменьшения длины отсека (Рис.2.3) баки имеют общее промежуточное днище. Обечайка бака окислителя гладкая, сварена из трех секций. Обечайка бака горючего состоит из четырех секций вафельной конструкции, изготовленных механическим фрезерованием. Все днища сферические, приварены к обечайкам встык через торцевые шпангоуты.

В верхней части бака окислителя установлена горизонтальная демпфирующая перегородка. Внутри бака горючего проходит расходный магистральный трубопровод окислителя, который приварен к промежуточному днищу непосредственно, а к нижнему днищу бака горючего через сильфонный компенсатор. Внутри баков установлены датчики уровней СОБ и СКЗ, укрепленные с помощью расчалок.

Бак окислителя расположен в центре первой ступени. Каждый из шести двигателей, подвешиваемых вокруг бака окислителя, встроен в свой бак НДМГ. Отделение первой ступени вместе с двигателями происходит спустя 2 мин после старта и выработки 420 т топлива.

ДНИЩЕ НИЖНЕЕ

Бак окислителя состоит из корпуса, верхнего и нижнего днищ и выполнен из сплава амг-6. Оболочка корпуса содержит восемь колец, сваренных из 16 панелей , и семь шпангоутов, приваренных к кольцам встык. Панели изготовлены из нагартованных листов сплава амг-6, листы химически фрезерованы. Во внутренней полости бака размещены шесть продольных пластин-демпферов колебаний окислителя.

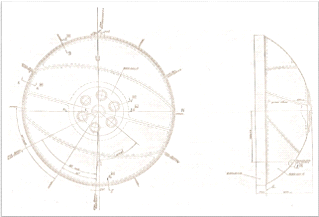

Рис.2.4 «Днище нижнее»

На днищах размещены фланцы:

·        на верхнем - фланец дренажно-предохранительного клапана, групповой фланец с выводами датчиков соб, ску, температуры, остатков компонентов топлива, штуцер датчика давления, фланец фитинга наддува;

·        на среднем - фланец расходной магистрали окислителя;

·        на нижнем (Рис.2.4) - фланцы четырёх расходных магистралей горючего и расходной магистрали окислителя, фланец дренажно - наддувной трубы, групповой фланец с выводами датчиков СОБ, СКУ, температуры, остатка компонента топлива и штуцер датчика давления.

Кроме фланцев на верхнем и нижнем днищах имеются люки-лазы для проведения монтажных работ.

К нижнему днищу приварен фланец расходной магистрали окислителя и двух расходных магистралей горючего. Верхнее и среднее днища - сферические, каждое выполнено из трёх листов. Для среднего днища использованы плакированные листы. Плакированной стороной днище обращено к окислителю. На верхнем и нижнем днищах блока для доступа во внутреннюю полость имеются люки-лазы.

2.2 Пакет параметрического моделирования ПМК СПМ

Программно-методический комплекс структурно-параметрического моделирования включает в себя:

·        программный комплекс обработки структурно-параметрических моделей (ПК SPM) (Рис.2.5);

Рис.2.5 ПК SPM

·        программу визуальной обработки решения (ShowSPB) (Рис.2.6);

Рис.2.6 ShowSPB

·
программу диалоговой компоновки структурно-параметрической базы (VisualSPB) (Рис.2.7);

·        методические материалы по разработке структурно-параметрических моделей;

·        методические указания по построению программно-алгоритмического комплекса обработки структурно-параметрических моделей в прикладных системах проектирования.

Рис.2.7 VisualSPB

Программный комплекс структурно-параметрического моделирования предназначен для синтеза и обработки модели порождающей среды (МПС). МПС представляет собой структуру, воспроизводящую конструктивную (либо функциональную, либо организационную) иерархию объекта проектирования и содержащую варианты возможных проектных решений. Помимо конструктивной иерархии МПС поддерживает:

·        древовидную структуру взаимосвязи параметров среды;

·        ориентированный граф, описывающий пространственное положение элементов среды.

Проектное решение получается как некоторое "сечение" МПС. Состав элементов в узлах СПМ определяется с помощью аппарата типовых математических моделей проектирования .

Параметрическое моделирование включает следующие процедуры:

·        расчет параметров по аналитическим зависимостям;

·        выбор значений параметров из таблиц;

·        округление и нормализация рассчитанных значений параметров;

·        распространение значений внутри структуры взаимосвязей параметров.

Основные модули:

·        SPM1.EXE - программный модуль монитора ПМК СПМ;

·        SPMTRN1.EXE - модуль трансляции модели - формирование СПБ;

·        SPMSTR1.EXE - модуль структурной обработки модели;

·        SPMPAR1.EXE - модуль параметрической обработки;

·        SPMGEO1.EXE - модуль геометрической обработки модели;

·        ShowSPB.EXE - модуль визуализации модели.

Дополнительные модули:

·        GINEDIT.EXE - редактор графических файлов модели - GIN;

·        PMK_BAZ.EXE - просмотр и редактирование СПБ;

·        PR_TECH5.EXE - модуль работы с технологическими процессами (Рис.2.8);

Рис.2.8 PR_TECH5

·
SPMBaseStruct.EXE - просмотр структуры СПБ;

·        prSPB.EXE - модуль печати разделов СПБ;

·        VisualSPB.EXE - альтернативный модуль визуализации СПМ;

·        SPMparkon.EXE - модуль контроля и корректировки параметров;

·        SPMparSTAT.EXE - модуль поиска и работы с параметрами СПМ;

·        FilmMaker.EXE - модуль расчетно-анимационной обработки СПМ;

·        SPMtoMSP.EXE - модуль передачи данных из СПМ в MSP.

.3 Этапы разработки модели изделия «Днище нижнее отсека “О”»

Задание

Требуется разработать модель обшивки изделия «Днище нижнее отсека “О”», используя возможности программно-методического комплекса структурно-параметрического моделирования. Необходимо создать геометрический образ модели, создать систему параметризация данной модели, отобразить конструкторскую спецификацию.

Далее требуется создать пример разработки производственной спецификации, используя программу «PrTech5». Используя программу переброски ресурсных характеристик из «PrTech5» в «Microsoft Office Project 2007» показать возможность отображения ресурсных характеристик.

РАЗРАБОТКА МОДЕЛИ «ДНИЩЕ НИЖНЕЕ»

Создание модели изделия «Днище нижнее отсека “О”» начинается с проведения анализа и составления списка необходимых объектов, входящих в состав данного изделия.

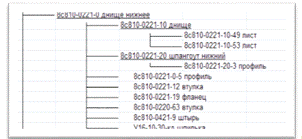

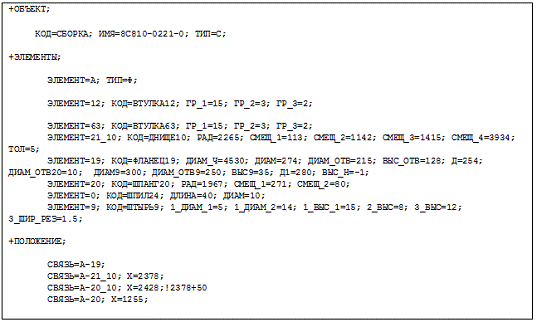

Рис.2.9 Состав изделия «Днище нижнее»

Как видно из представленного рис.2.9, можно определить основные элементы изделия «Днище нижнее». Далее идет процесс создания геометрических моделей, составляющих структуру данного изделия:

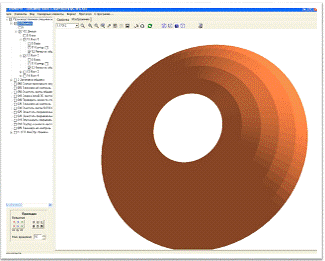

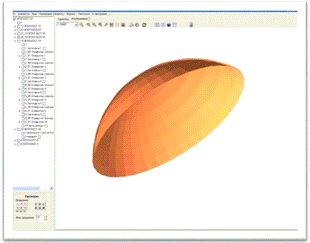

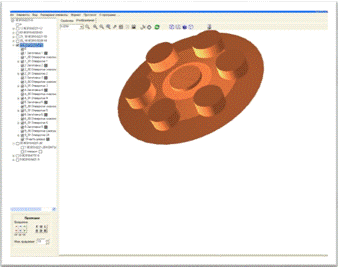

Рис.2.10 Модель «Днище» в программе “ShowSPB”

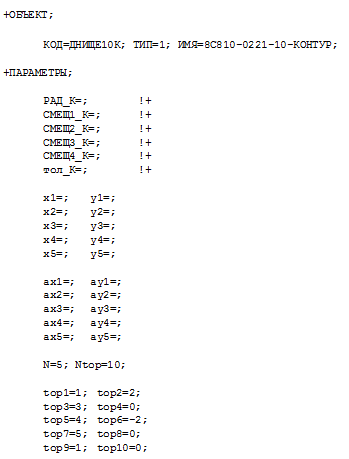

.        Днище - создается при помощи 2 контуров (Рис.2.10), которые поворачивается на 180 градусов каждый, тем самым образуя полусферу и отверстие в верхней части днища. Также при создании контура, учитывается толщина стенки днища. Весь код данной детали в формате “spm” находится в «Приложении 1»;

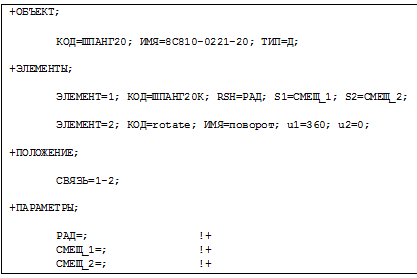

.        Шпангоут нижний (Рис.2.11);

Рис.2.11 Модель «Шпангоут» в программе “ShowSPB”

Профиль;

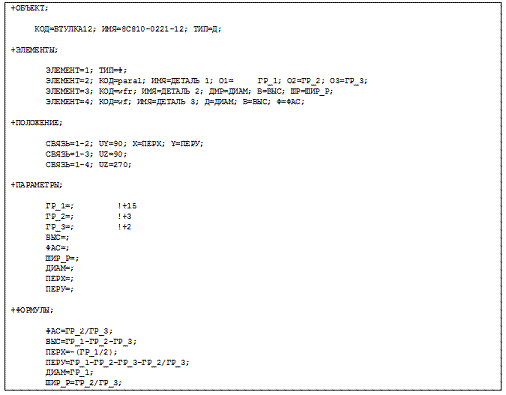

3.      Втулка 12;

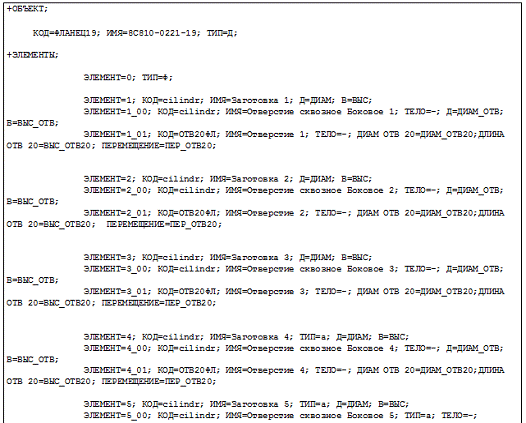

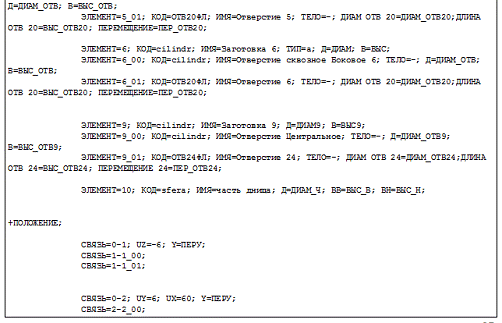

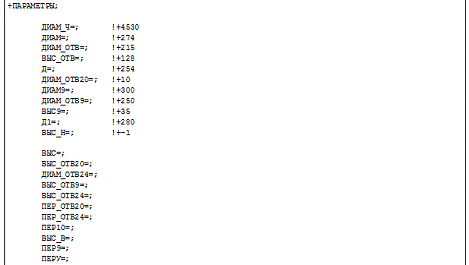

4.      Фланец (Рис.2.12);

5.      Втулка 63;

6.      Штырь;

7.      Шпилька;

Рис.2.12 Модель «Фланец» в программе “ShowSPB”

2.4 РеализуемАЯ в модели система параметризации

ПМК СПМ позволяет строить гибкую систему параметризации объекта, способную управлять не только внешним обликом объекта, но и воспроизводить его кинематические возможности.

Значения параметров могут быть заданы пользователем в конечном виде, либо выражены через аналитические или табличные зависимости, либо рассчитаны во внешних процедурах.

Система параметризации может быть построена с учетом возможности передачи значений параметров между различными уровнями модели объекта. Передача значений может осуществляться как в направлении от корня к листьям, так и в обратном направлении. Это позволяет производить увязку параметров в случае проектирования сложных, с большим количеством параметров, объектов, имеющих области воздействия в различных ветвях структуры (Рис.2.15).

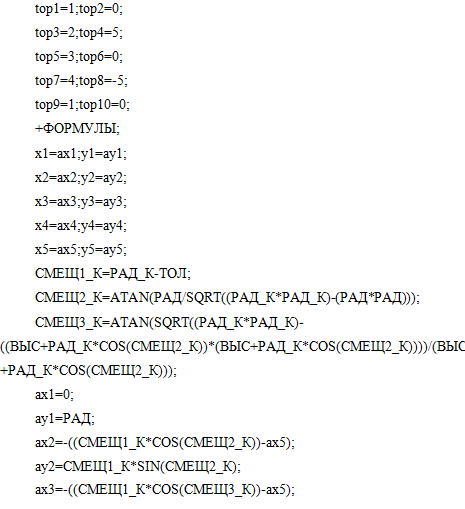

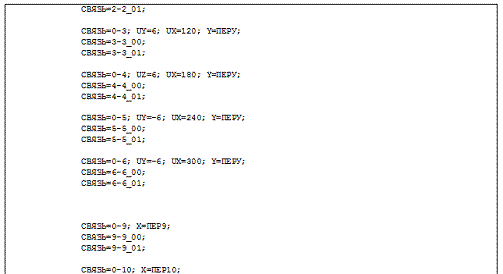

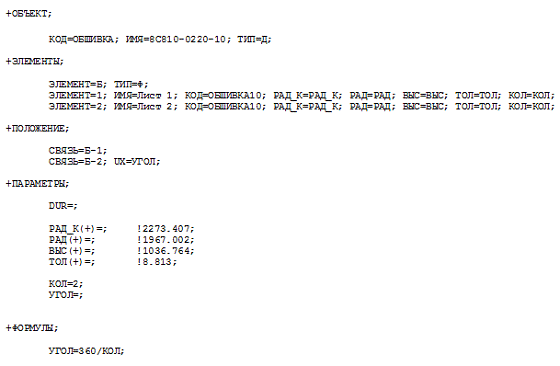

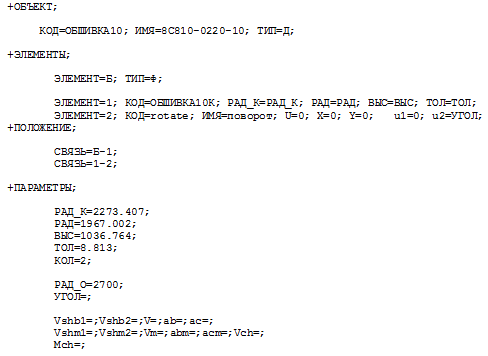

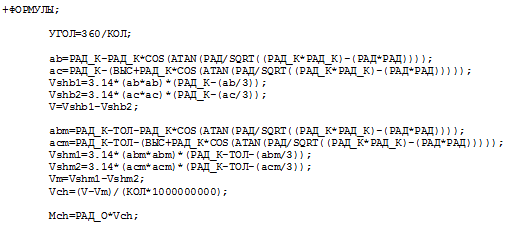

Рис.2.13 Код «Обшивки»

При построении системы параметризации, параметры условно разделяются на:

–       параметры для согласования значений между элементами сопряженных уровней;

–       параметры для определения пространственного положения элементов модели;

–       параметры, использующиеся для вычисления параметров первых двух типов.

Параметры первого типа используются в блоке "ЭЛЕМЕНТЫ". Параметры второго типа используются в блоке "ПОЛОЖЕНИЕ" для задания необходимых значений в операторах элементарных перемещений элементов модели.

В конструкциях системы параметризации идентификаторы параметров заменяют значения, задаваемые константами на этапе построения макета объекта. Примеры параметризованных блоков "ЭЛЕМЕНТЫ" и "ПОЛОЖЕНИЕ" приведены на рис.2.13.

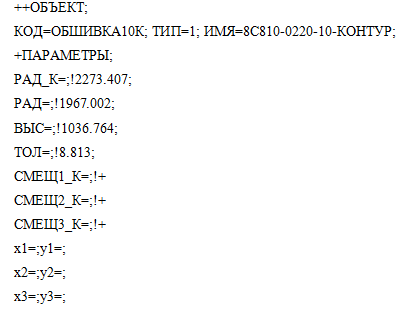

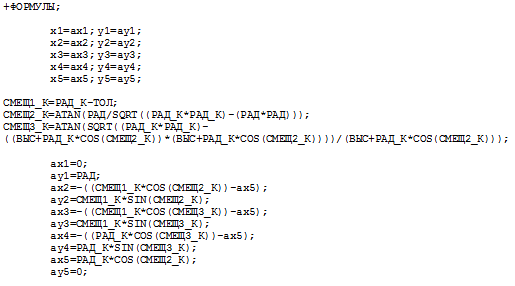

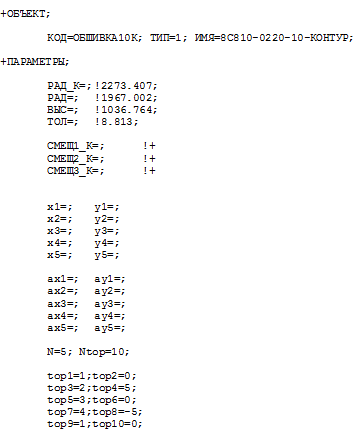

Рис.2.14 Контур «Обшивки»

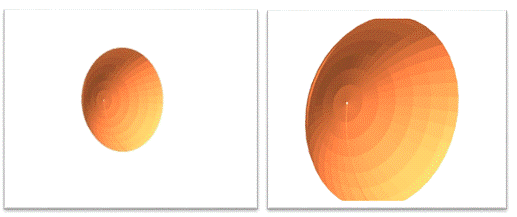

Рис.2.15 Модель «Обшивка» при РАД=2265 и при РАД=3265

3. ТЕХНОЛОГИЧЕСКИЕ РЕШЕНИЯ МОДЕЛИ ИЗДЕЛИЯ

3.1 ОПИСАНИЕ МОДУЛЯ ТЕХНОЛОГИЧЕСКОГО ПРОЕКТИРОВАНИЯ

Обработка структурно-параметрических моделей с целью получения технологических решений осуществляется программой "PrTech". Исходной информацией для работы программы является структурно-параметрическая модель "Задача технологического проектирования", определяющая совместную обработку:

·        технологической модели изделия;

·        моделей одной или нескольких технологических систем;

·        модели технологического решения.

Программа обеспечивает вывод модели технологического решения в форме карт технологического процесса.

Модуль технологического проектирования осуществляет обработку моделей производственных систем и обеспечивает переход на новую технологию решения задач технологического проектирования, повышающую производительность труда технологов, сокращающую длительность проектирования, ускоряющую подготовку производства, повышающую качество проектных решений.

Работоспособность модуля можно проверить на примере тестовой модели. Выбираем пункт «Открыть» из меню «Модель задачи».

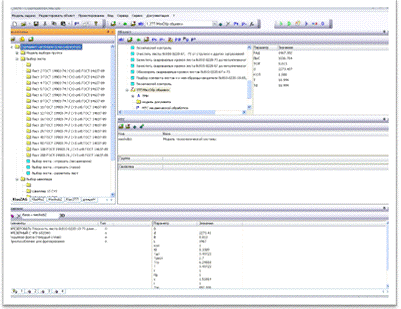

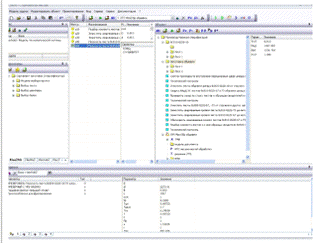

Рис.3.1 Главное окно модуля «PrTech5»

Для тестирования проектирующего модуля выполним обработку для всего проекта «Проектирование» -> «Для всего проекта».

Рис. 3.2 Результаты проектирования

Система может накапливать информацию, полученную в ходе обработки структурно-параметрической модели. В дальнейшем результаты проектирования могут накапливаться и обрабатываться с помощью модуля мониторинга технической продукции.

Модель задачи может быть сформирована путем компоновки различных проектов. В процессе формирования пользователь может выполнить следующие задачи:

) Сохранить - сохранение модели на сервере, выполнение транзакции вставки записей сформированной задачи в таблицу хранящейся на сервере.

) Отмена - откат транзакции по формированию

) Загрузить проект - загрузка проекта в оперативную память из структурно параметрической базы

) Добавить проект - присоединение проекта к уже загруженным.

) Удалить ветвь - удаление выбранной части проекта.

Процесс проектирования моделей изготовления объекта включает в себя модели задачи технологического проектирования, модели технологических систем, модели производственных систем. Методика проектирования ТП реализована в программе ”PrTech5”.

Основными действиями программы являются:

·        инициирование модели задачи технологического проектирования;

·        построение технологических решений;

·        формирование технологического процесса;

·        формирование технологических карт.

С помощью вспомогательных функций можно:

·        осуществить настройку программы;

·        выполнять управление процессом обработки;

·        контролировать ход процесса обработки.

Головное меню программы обеспечивает возможность контроля за ходом выполнения автоматических процедур, их настройки и управления последовательностью процесса проектирования. После загрузки, структурно - параметрическая база запускается на обработку с помощью функции «Проектирование для всего проекта» (Рис.3.3).

Рис. 3.3. Запуск обработки структурно-параметрической базы для всего проекта

Выбор модели задачи технологического проектирования реализован опцией «Задача», которая отрабатывает стандартную процедуру поиска файла. Модели задач технологического проектирования размещаются в структурно-параметрических базах, файлы которых имеют расширение “spb”.

Элемент информационной среды "задача технологического проектирования" объединяет (определяет) все компоненты информационной среды, участвующие в типовом процессе технологического проектирования для элемента конструкции изделия и конкретного вида производственного процесса.

Элементами модели "задача технологического проектирования" (Рис.3.1) являются: технологическая модель изделия; одна или несколько моделей технологических систем; модель технологического процесса (решения).

Модель элементарного решения (Рис.3.2) содержит указание на типы элементов и состав параметров, обработанных и включаемых в решение в ходе элементарного акта процесса проектирования. Ссылки на элементы, вошедшие в решение, и значения параметров сохраняются в модели технического решения. Построение технологических решений осуществляется процедурами моделирующего комплекса обработки СПМ, состав которых в зависимости от настроек процесса проектирования может изменяться. Основными процедурами построения решений являются:

·        структурное проектирование;

·        параметрическое проектирование;

·        геометрические расчеты.

Вызов процедур выполняется автоматически и может быть осуществлен в пошаговом режиме. Обработка сопровождается отображением некоторых результатов в окне “Статистика” и указанием на номер обрабатываемого элемента ТМИ. В результате обработки происходит определение состава и содержания операций, выполняется нормирование технологического процесса.

Рис.3.4 Фрагмент элементов модели технологического решения

Формирование технологического процесса предполагает комплекс действий по выбору определенного варианта (Рис.3.5) решения из числа допустимых, полученных на этапе построения решений. Пользователю предоставляется возможность выполнить в произвольной последовательности две группы операций: изменение структуры полученного решения и выбор варианта реализации элемента технологического процесса.

При изменении структуры полученного решения допустимы следующие операции с элементами решения:

·        дублирование (копирование) фрагмента ТП;

·        изменение последовательности операций процесса;

·        удаление фрагмента ТП.

Выбор варианта реализации технологического процесса может быть осуществлен в автоматическом или диалоговом режиме.

Расчет задачи технологического проектирования проводится в программе PrTech5. Анализ результатов моделей задач технологического проектирования также можно просмотреть в данной программе (Рис.3.4).

Рис. 3.5. Пример модели решения

3.2 СОЗДАНИЕ МОДЕЛИ ТЕХНОЛОГИЧЕСКОГО ПРОЦЕССА

В данной работе был разработан техпроцесс на механическую обработку детали «Обшивка» (Рис.3.6).

Рис. 3.6. Обшивка 8с810-0220-10

Для обработки техпроцесса в PrTech5 необходимо сначала создать модели и обработать их, для создания СПБ. Ниже представлены данные файлы (Рис.3.7 и Рис.3.8).

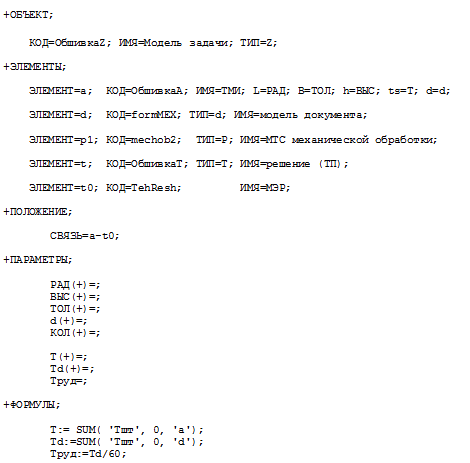

Рис.3.7 «ОбшивкаZ.spm»

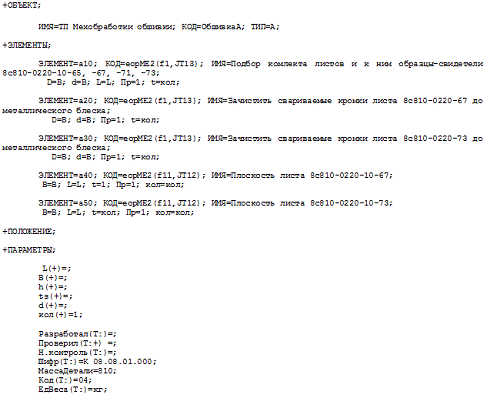

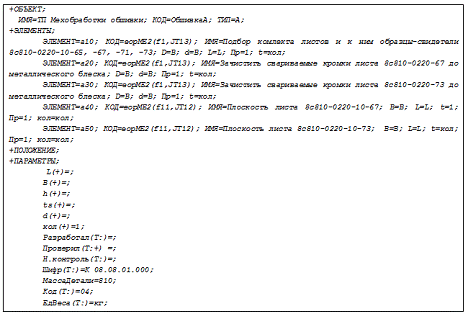

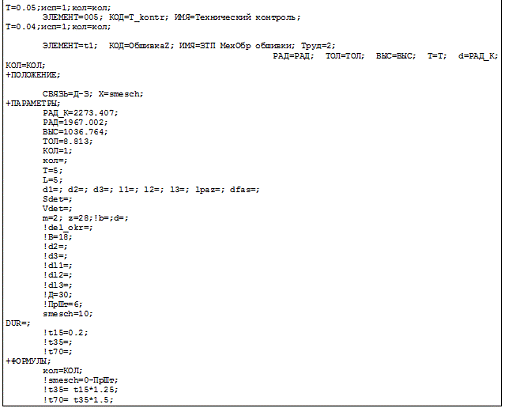

Рис.3.8 «ОбшивкаА.spm»

Первый файл нужен для создания модели задачи, второй - формирует техпроцесс мехобработки изделия. На рис.3.9 показано окно PrTech5, в котором отражен процесс проектирования техпроцесса на обработку детали.

Рис. 3.9. Проектирование техпроцесса в PrTech 5

PrTech5 обладает возможностью передачи карт техпроцессов в Microsoft Word, что очень удобно. На рис. 3.10. представлен вид такой карты на механическую обработку обшивки.

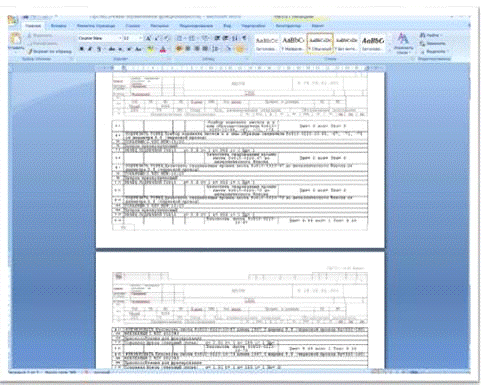

Рис. 3.10. Карта техпроцесса на мехобработку обшивки

.3 СОЗДАНИЕ МОДЕЛИ ПРОИЗВОДСТВЕННОЙ СПЕЦИФИКАЦИИ

Производственная спецификация определяет сырьевую (расходную) структуру готового изделия. Для каждого из сырьевых (расходных) компонентов (материалов) спецификации определяется количество, которое расходуется при производстве единицы готового изделия, и т.д.

Производственные спецификации используются для закрепления состава изделия и технологического процесса при изготовлении конкретной партии (например, по запущенному в производство заказу) с учетом внесенных при запуске изменений, касающихся замен, используемого оборудования, процессов и т.д. Производственная спецификация позволяет не только зафиксировать технологический процесс и состав изделия для конкретной партии, но и управлять их изменениями в процессе производства.

Для создания модели производственной спецификации необходимо создать новый файл для обработки в ПМК СПМ (Рис.3.12). После обработки данного файла ПМК СПМ создат файл структурно параметрической базы, который можно будет обработать в программе «PrTech5». На рис.3.10 и рис.3.11 приведен листинг файла «ПрСпец.spm» и «ЗАГОТОВКА.spm».

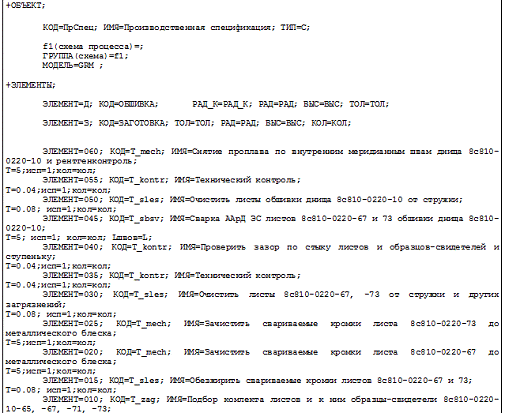

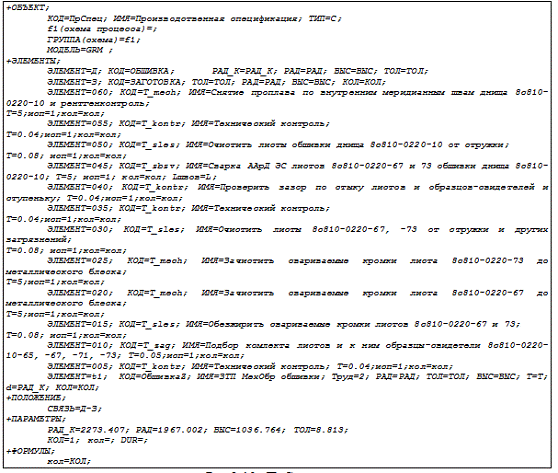

Рис.3.11 «ПрСпец.spm»

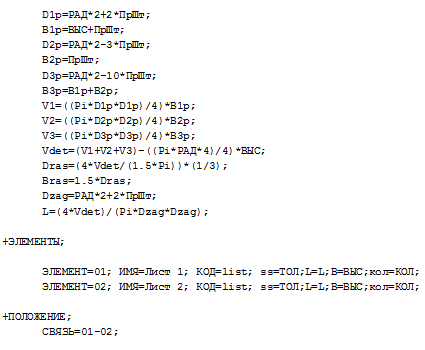

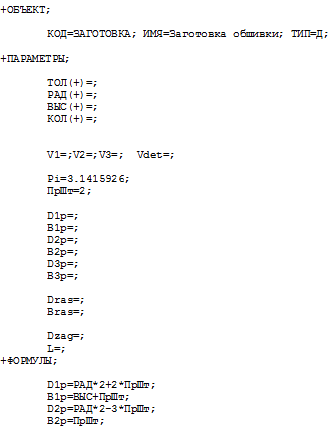

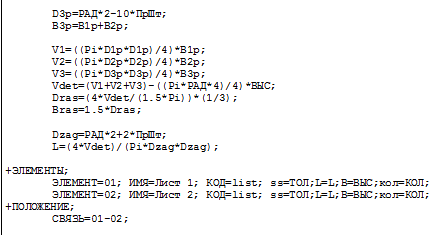

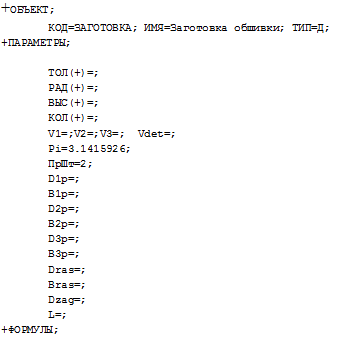

Рис.3.12 «ЗАГОТОВКА.spm»

Как видно из представленноых листингов в производственной спецификации соединяются нескольколько моделей:

·        модель детали (“Обшивка.spm”) (Рис.2.13);

·        заготовка (“ЗАГОТОВКА.spm”) (Рис.3.12);

·        маршрут изготовления.

Маршрут изготовления детали описывается в файле производственной спецификации. При создании маршрута необходимо сначала определить те производственные операции , которые необходимо выполнить в последнюю очередь, т.е. составление операций начинается с конца.

Рис.3.13 Результат обработки файла «ПрСпец.spm» в ПМК СПМ

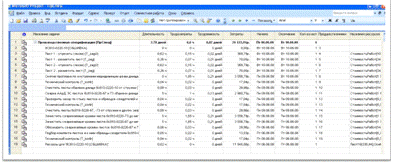

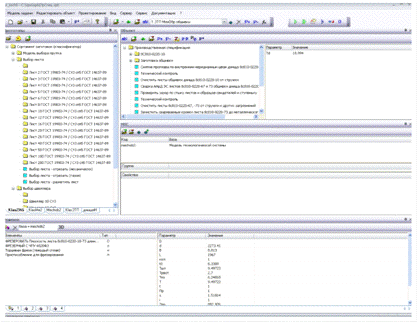

Рис.3.14 Обработка файла «ПрСпец.spb» в приложении «PrTech5»

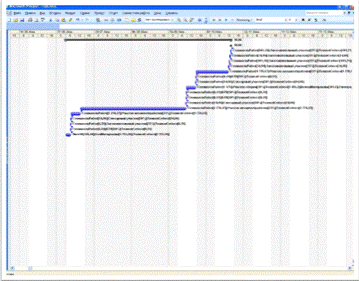

4. ФОРМИРОВАНИЕ ПРОЕКТА В СИСТЕМЕ «MICROSOFT OFFICE PROJECT»

.1 СИСТЕМА УПРАВЛЕНИЯ ПОЕКТАМИ MSP

Office Project 2007 - это надежное средство управления проектами, представляющее собой сбалансированное сочетание удобства в использовании, широких возможностей и гибкости, что позволяет управлять проектами более эффективно и результативно.Office Project 2007 предоставляет надежные средства управления проектом с прекрасным сочетанием практичности, мощности и гибкости, благодаря чему процесс управления проектами стал более эффективным.

В приложении Project можно легко управлять финансами с помощью средства отслеживания бюджета, назначая бюджеты проектам и программам. Затратный тип ресурсов позволяет улучшить оценку затрат путем сопоставления финансовых полей, отслеживаемых в системах бухгалтерского учета проектов:

·        Учет бюджетов проекта на верхнем уровне. Отслеживание бюджета можно использовать на верхнем уровне (программы или проекта), чтобы руководитель проекта мог выделять фонды и учитывать затраты и трудозатраты в соответствии с бюджетом.

·        Теперь несколько плановых и фактических затрат можно назначать задаче с затратным типом ресурсов, который также поддерживает интеграцию приложения Project с системами бухгалтерского учёта.

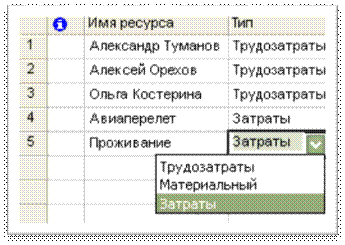

Рис.4.1 Определение затратных ресурсов по нескольким задачам

·        Применение новых шаблонов проектов. При создании проектов можно использовать несколько новых шаблонов для таких целей, как подготовка годовых отчетов, прогнозирование стоимости подбора персонала, реализация финансовых и бухгалтерских систем и планирование маркетинговых кампаний.

Рабочая группа проекта, руководители и заказчики будут реалистично представлять себе положение дел, если с помощью приложения Project составят календарный план, распределят ресурсы и разработают бюджеты. Правильному пониманию календарного плана способствуют такие средства, как рамки начала задачи для определения, почему задача начинается в тот или иной день, несколько уровней отмены для возврата назад и выделение изменений, показывающее, какие данные изменились при обновлении плана проекта:

·        Рамки начала задачи показывают, от каких факторов зависит дата начала задачи. Рамками могут быть, например, предшественники, ограничения и исключения календаря. Чтобы перейти к соответствующим сведениям, просто щелкните эти рамки.

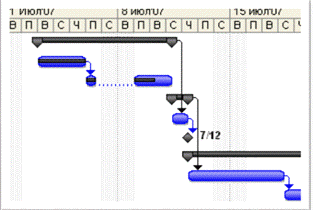

Рис.4.2 Определение факторов, влияющих на календарный план задачи

·        Включите выделение изменений, чтобы определить, как влияет каждое изменение на план проекта.

Рис.4.3 Отображение влияния внесенных изменений

·        Отмена и повторение нескольких изменений Можно вернуть ряд последних внесенных изменений, отменяя изменения в представлениях, данных и параметрах средствами многоуровневой отмены. Используя эти средства, можно также отменить команду или серию команд макросов или других приложений.

Представьте информацию так, как это нужно заинтересованным лицам, пользуясь разнообразными форматами. Календарные планы и другие отчеты можно форматировать и печатать по своему усмотрению. Данные, относящиеся к проекту, легко экспортируются для создания официальных документов - в Microsoft Office Word, специальных диаграмм и таблиц - в Microsoft Office Excel, впечатляющих презентаций - в Microsoft Office PowerPoint или схем - в Microsoft Office Visio Professional:

·        Создание диаграмм, графиков и схем по данным проекта Средство «Наглядные отчеты» позволяет строить диаграммы, графики и схемы на основе данных из приложения Project с помощью приложений Excel и Visio. Можно применить простые в использовании готовые шаблоны или определить собственные шаблоны отчетов и передать их другим пользователям Project.

·        Выделение фоном ячеек позволяет подчеркнуть особый смысл данных точно так же, как в Excel.

Рис.4.4 Выделение элементов данных фоном ячеек

·        Создание более наглядных отчетов с новыми возможностями календаря и трехмерными отрезками диаграммы Ганта С помощью новых возможностей календаря и трехмерных отрезков диаграммы Ганта можно создавать более наглядные отчеты.

Рис.4.5 Создание более наглядных отчетов

4.2 ПЕРЕДАЧА ДАННЫХ В MICROSOFT PROJECT

Модуль «SPMtoMSP» реализует функцию передачи данных из структурно-параметрических баз (SPB) в систему управления проектами Microsoft Project. Программа позволяет получить представление о составе и структуре любой модели созданной с помощью программно-методического комплекса структурно-параметрического моделирования. Приложение работает с файлами структурно-параметрической базы. Реализован набор процедур контроля параметров:

.        Работают функции просмотра, восстановления числовых параметров, корректировки и восстановления значений как числовых, так и текстовых параметров. Существует опция, реализующая вывод только контролируемых параметров. Признак контроля устанавливается при создании модели.

.        Предоставляется справочная информация: имена элементов, количество элементов в модели, количество параметров у выбранного элемента, комментарии параметров.

Рис.4.6 Главное окно приложения «SPMtoMSP»

Подробно рассматриваются характеристики работ: длительность, дата начала работ, бюджет задачи, номера задач предшественников.

Главное окно программы представлено на рис.4.6.

В модели технического решения (МТР), представленной в формате структурно-параметрической базы должны быть сосредоточены специальные объекты - операции (задачи). Наличие таких элементов в структуре МТР выделяется специальными знаками и цветом. Операции характеризуются наличием специальных параметров, которые подразделяются на основные (обязательные) и дополнительные.

Рис.4.7 Открытие новой базы

Основным параметром является DUR - длительность (в часах). Дополнительными параметрами являются:

·        STD - дата начала работ в формате: день недели, число, месяц, год (пример - Wed 02.10.02, в русской версии Ср 02.10.02);

·        BAS - бюджет (средства выделяемые на выполнение данной работы);

·        PRD - номера задач предшественников, задаваемые через запятую (является необязательным, используется для ручного назначения связей между задачами).

Параметр DUR является показателем того войдет ли данный элемент в состав проекта, что также определяется вхождением элемента в решение, т.е. для того чтобы конкретный элемент был передан в качестве задачи в Microsoft Project, необходимо ввести параметр DUR и включить выбранный элемент в решение.

Применяются следующие информационные поля для идентификации элементов:

·      ID: номер задачи (операции) - порядковый номер задачи в проекте;

·        OL: уровень структуры - положение задачи относительно головного элемента;

·        LAB:( метка элемента ) - метка элемента в СП модели;

·        NAME:> имя элемента - имя элемента в СП модели.

Пользователь может с помощью меню “База” загрузить необходимую МТР для обработки и передачи в Microsoft Project (Рис.4.7).

В приложении «SPMtoMSP» реализована возможность изменения параметров элементов (задач или операций). Для этого необходимо выбрать из меню “Параметр” пункт “Параметры задачи”, диалог которого приведен на рис. 4.8. Все изменения будут записаны после нажатия ОК.

Рис. 4.8 Диалог редактирования параметров задачи.

4.3 РЕЗУЛЬТАТЫ ФОРМИРОВАНИЯ ПРОЕКТА

Используя программу Microsoft Project 2007 был произведен анализ затрат на производство изделия. Ниже представлен результат выполнения данной задачи (Рис.4.9 и Рис.4.10)

Рис.4.9 Таблица распределения операция

Рис.4.10 График Ганта на производство обшивки

ВЫВОДЫ

При выполнении дипломной работы я получил необходимые навыки построения новых объектов техники по заданному описанию объекта, а также освоил основные принципы его материализация в работоспособную надежную конструкцию.

Кроме проектирования конструкторской части изделия, СПМ позволяет создавать технологическую модель изделия, для данного процесса был разработан дополнительный модуль «PrTech». В данной работе представлен пример проектирования технологического процесса. При помощи приложения «PrTech5» возможно создание производственной спецификации изделия.

Комплекс СПМ позволяет также передавать данные в пакет «Microsoft Office Project», что обеспечивает планирование производственного процесса изготовления изделия, а также полного, детального анализа всех затрат на изготовления данного изделия, как материальных, так и трудовых, т.е. затрат времени на ту или иную операцию.

Таким образом, используя ПМК СПМ можно выполнять информационное сопровождение объектов, проектируя стадии конструирования изделия, технологический процесс производства и эксплуатации. Несомненными достоинствами СПМ являются открытость системы, простой интерфейс и сравнительно лёгкий в освоении язык структурно-параметрического моделирования.

Эти возможности особенно важны в условиях единичного и мелкосерийного производства, так как позволяют не только проектировать, но и проводить предварительное планирование выпуска нового изделия на основе информации об изделии-аналоге.

Все вышеуказанные этапы проектирования были проделаны мной в данной дипломной работе и показали все стороны проектирования нового изделия, от анализа изделия-аналога до анализа диаграммы Ганта в системе «Microsoft Office Project»

СПИСОК ЛИТЕРАТУРЫ

1.      Латышев П.Н. Каталог САПР. Программы и производители. - М.: Солон-пресс, 2006. - 608 с.:ил.

.        Сычев В.Н., Костюков В.Д., Лобов Е.Д. Программно-техническое обеспечение автоматизированной системы технологической подготовки производства ракетно-космической техники. Научно-технический журнал “Информационные технологии в проектировании и производстве”. - М.: ВИМИ, 2005. - с. 3-14.

.        Островерх А.И., Сычев В.Н., Костюков В.Д., Лобов Е.Д. Стратегическое планирование системы технологической подготовки производства. Научно-технический журнал “Информационные технологии в проектировании и производстве”. - М.: ВИМИ, 2005. - с. 14-20.

.        Сычев В.Н., Островерх А.И., Костюков В.Д., Силин В.В. Информационные модели в процессах создания штамповой оснастки. Научно-технический журнал “Информационные технологии в проектировании и производстве”. - М.: ВИМИ, 2005. - с. 20-29.

.        Даутов Р.Х., Селиверстов А.И., Методика оценки инвестиционных проектов создания архивов электронных документов. Научно-технический журнал “Информационные технологии в проектировании и производстве”. - М.: ВИМИ, 2005. - с. 29-35.

.        Островерх А.И., Воронцов А.В., Гонсалес-Сабатер А. Организация автоматизированного проектирования технологических процессов в инструментальном производстве. Научно-технический журнал “Информационные технологии в проектировании и производстве”. - М.: ВИМИ, 2005. - с. 35-40.

.        Цырков А.В., Иванов В.Ю., Андреев Г.И. Модели информационного сопровождения процессов создания технических систем. Научно-технический журнал “Информационные технологии в проектировании и производстве”. - М.: ВИМИ, 2005. - с. 45-50.

.        Кондаков А. И. САПР технологических процессов. - М.: Академия, 2007. - 272 с.

.        Цырков А.В. Структурно-параметрический моделлер - основа построения комплексных информационных моделей производственных систем. Научно-технический журнал “Информационные технологии в проектировании и производстве”. - М.: ВИМИ, 2005. - с. 51-58.

.        Цырков А.В. Методология проектирования в мультиплексной информационной среде: Монография. - М.: ВИМИ, 1998. - 281 с.

.        Костюков В.Д., Гонсалес-Сабатер А. Система автоматизированного проектирования технологии инструментального производства на основе групповой технологии. Научно-технический журнал “Информационные технологии в проектировании и производстве”. - М.: ВИМИ, 1999.

.        Костюков В.Д., А.А.Калинин, В.Ф.Митин, Е.Д.Лобов. Создание автоматизированной системы технологической подготовки производства ракетно-космической техники. Перспективы использования новых технологий и научно-технических решений в изделиях ракетно-космической техники разработки ГКНПЦ им. М.В. Хруничева. Пленарные доклады 3-ей научно-технической конференции. - М.: Институт проблем управления им. В.А. Трапезникова РАН, 2003. - с. 124-149.

.        Сухов Г.М., Костюков В.Д. РАБОТА СЕКЦИИ «Наукоемкие технологии». Перспективы использования новых технологий и научно-технических решений в изделиях ракетно-космической техники разработки ГКНПЦ им. М. В. Хруничева. Тезисы докладов 3-ей научно-технической конференции. - М.: Институт проблем управления им. В.А. Трапезникова РАН, 2003. - с. 143-144.

.        Костюков В.Д., Калинин А.А. , Митин В.Ф., Лобов Е.Д. Создание автоматизированной системы технологической подготовки производства ракетно-космической техники. Перспективы использования новых технологий и научно-технических решений в изделиях ракетно-космической техники разработки ГКНПЦ им. М. В. Хруничева. Тезисы докладов 3-ей научно-технической конференции. - М.: Институт проблем управления им. В.А. Трапезникова РАН, 2003. - с. 144-146.

.        Костюков В.Д., Витоль Л.В.-Я., Калинин А.А., Митин В.Ф., Лобов Е.Д. Проектирование и изготовление штампов с применением информационных технологий. Перспективы использования новых технологий и научно-технических решений в изделиях ракетно-космической техники разработки ГКНПЦ им. М. В. Хруничева. Тезисы докладов 3-ей научно-технической конференции. - М.: Институт проблем управления им. В.А. Трапезникова РАН, 2003. - с. 146-147.

.        Костюков В.Д. Методика построения и эксплуатации автоматизированных систем технологической подготовки производства. Перспективы использования новых технологий и научно-технических решений в изделиях ракетно-космической техники разработки ГКНПЦ им. М. В. Хруничева. Тезисы докладов 3-ей научно-технической конференции. - М.: Институт проблем управления им. В.А. Трапезникова РАН, 2003. - с. 28-36.

ПРИЛОЖЕНИЕ 1

ВТУЛКА12

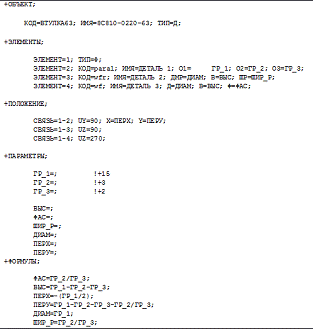

ВТУЛКА63

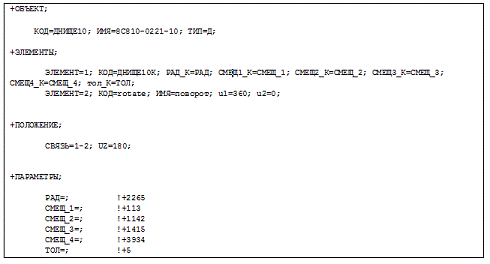

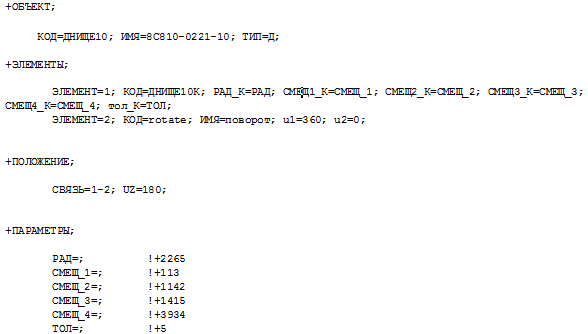

ДНИЩЕ10

ДНИЩЕ10К

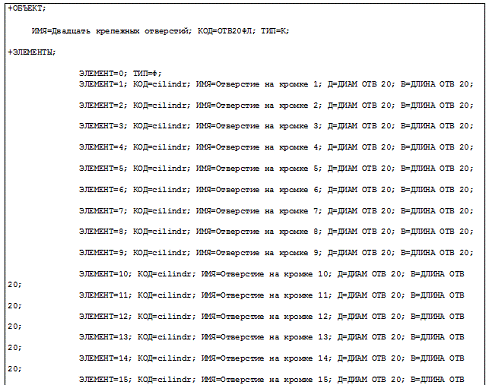

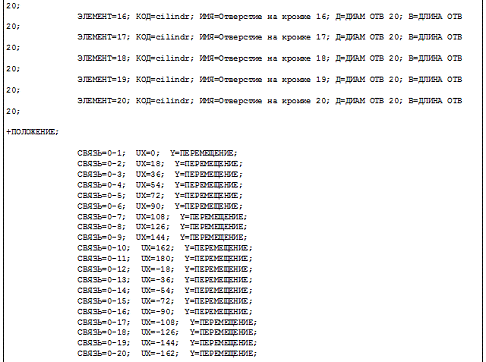

ОТВ20ФЛ

ОТВ24ФЛ

СБОРКА

ФЛАНЕЦ 19

ШПАНГ 20

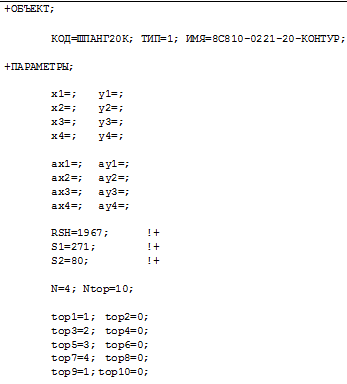

ШПАНГ 20К

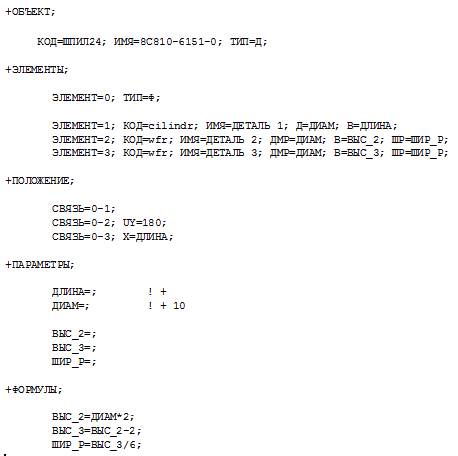

ШПИЛ 24

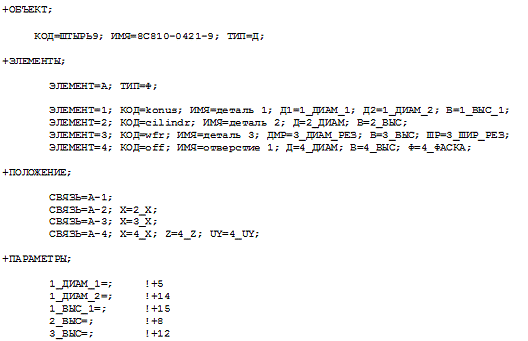

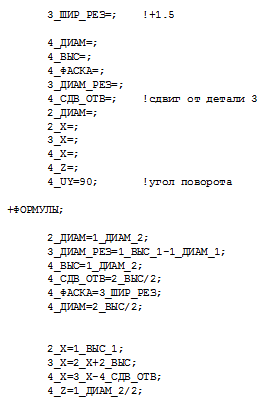

ШТЫРЬ9

ПРИЛОЖЕНИЕ 2

ОБШИВКА 10К

ОБШИВКА 10

ОБШИВКА

ЗАГОТОВКА

ОБШИВКА А

ОБШИВКА Z

ОБШИВКА T

ПР. СПЕЦ
