Технологический процесс приготовления ветчины и мясных рулетов

Введение

На сегодняшний день мясная промышленность была и остается одной из наиболее основных и весомых отраслей народного хозяйства. Она должна снабжать население высококачественными продуктами переработки мяса, это обуславливает увеличение выпуска мяса и мясопродуктов. Опираясь на это происходит перевооружение и реконструкция мясных производств. Предприятия мясной отрасли АПК страны оснащаются современным технологическим оборудованием, новейшей техникой, комплексно механизируются и автоматизируются производства. Благодаря научно-техническому прогрессу все эти идеи воплощаются в жизнь.

Задачей первостепенной важности является повышение качества мяса и продуктов его переработки, что зависит как от сельского хозяйства, так и от перерабатывающих отраслей. Переработка мяса имеет множество перспектив на будущее. Но перед всей мясной отраслью стоит много нерешенных задач. Остро стоят вопросы антисанитарии и нарушения норм гигиены на предприятиях. Превышение норм ПДК и различных загрязнений ведет за собой рост профессиональных заболеваний и несчастных случаев на производстве. Все эти и многие другие вопросы необходимо решать, и решать немедленно, прикладывая максимум усилий. Проблемы мясной отрасли не решить на одном энтузиазме, необходимы значительные капитальные вложения.

Вопрос насыщения рынка страны можно решить следующим образом. Располагая различные небольшие точки переработки мяса на территории, жители смогут получать свежие и качественные продукты переработки мяса вовремя и в необходимых объемах. Это также снимет вопросы транспортировки.

Анализ питания различных групп населения нашей страны, проведенный Институтом питания АМН, свидетельствует, что в настоящее время потребление пищевых продуктов не только полностью обеспечивает, но у значительной части населения превышает энергетические потребности. В тоже время потребность в белках, в первую очередь животного происхождения, удовлетворяется лишь на 20%. У значительной части населения отмечается чрезмерное потребление жиров и углеводов, недостаток витаминов и минеральных веществ.

Одним из последствий научно-технического и социального процесса, имеющим решающее значение для рассматриваемой проблемы, является резкое снижение энергозатрат у основной массы населения как в сфере общественного производства, так и в сфере домашнего хозяйства и быта. На протяжении последних десятилетий вследствие механизации и автоматизации труда, сокращения продолжительности рабочего дня и рабочей недели, развития общественного и личного транспорта, расширения коммунальных услуг энергозатраты человека снизились в 1, 5-2 раза.

Необходимо чтобы ассортимент и состав мясопродуктов соответствовали меняющимися физиологическими потребностями профессиональных и возрастных групп населения страны.

На мясоперерабатывающих предприятиях необходимо строгое соблюдение технологических регламентов, особенно на ключевых операциях разделки туш, холодильной обработки, изготовления колбасных и кулинарных изделий. Особое внимание следует уделять процессам созревания, фаршеприготовления и термообработки. Необходимым условием производства высококачественной мясной продукции является высокий уровень санитарии и гигиены.

1.
Состояние вопроса

Конвейеры служат средствами организации технологических линий и устройствами для перемещения продукции в процессах ее обработки или для передачи ее между цехами, на склады.

Преимущества подвесных путей и конвейеров перед стационарным напольным транспортом следующие:

исключается возможность загрязнения продукции, так как нет непосредственного контакта ее с деталями транспортных средств;

создаются условия для обработки продукции со всех сторон без дополнительных перевалочных операции и каких-либо приспособлений;

обеспечивается практическая возможность поддерживать в цехе требуемые санитарно-гигиенические условия;

имеется возможность выведения из потока отдельных грузов и обратного включения их; в поток (при небольшой массе груза его перевешивают) без приостановки производственного процесса;

облегчаются условия выполнения некоторых технологических операций;

повышается производительность труда.

Подвесные пути бывают с механической тягой - конвейерные (рис. 1 а) и без механической тяги-простые подвесные пути, бесконвейерные (рис. 1 б); на последних грузы перемещаются за счет тангенциальной слагающей гравитационной силы (рис. 1 в-наклонный путь), вручную или при помощи хобота штабелеукладчика (рис. 1 г) [3,4].

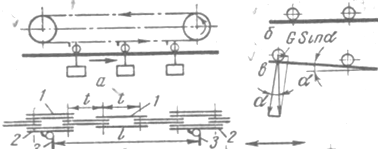

Рис. 1. Подвесные пути с механической тягой и безконвейерные подвесные пути

Подвесные пути и конвейеры по расположению,; конструкции, назначению и другим признакам можно подразделить на .следующие группы:

плоскостные (горизонтальные, вертикальные, наклонные) и пространственные;

цепные, канатные;

шнековые и штанговые.

Чаще всего при производстве мясных рулетов и других деликатесных изделий с целью механизации процесса погрузо-разгрузочных работ используются штанговые конвейеры, т.к. в данном технологическом процессе преобладает пульсирующее движение груза [4].

Схема приводной станции к штанговому конвейеру приведена на рис. 2. Подвижный цилиндр 1 снабжен двумя скатами колес 2, движущихся по направляющим рельса и неподвижным поршнем 4, шток которого состоит из труб 5 и 6. Труба 5 -центральная - служит для подвода масла в правую полость цилиндра и сообщения цилиндру рабочего (прямого) хода (шаг подачи грузов на 20-30 мм меньше хода штанги, труба 6 предназначена для подвода по кольцевому пространству масла в левую полость цилиндра и сообщения цилиндру обратного хода. Штанга 7 с пальцами 8 перемещает грузонесущие ролики 9 по рельсу 10. Штанги могут быть одиночными или составными» в последних отдельные прямые штанги шарнирно соединены между собой и дополнительно связаны цепями. Одиночные штанги обслуживают прямые, а составные-прямые и изогнутые участки пути. Штанговые пульсирующие конвейеры с индивидуальным гидроприводом при прочих равных условиях более чем на 32% дешевле цепных конвейеров.

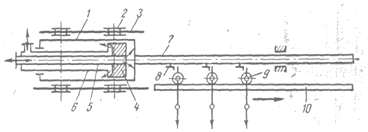

Рис. 2. Приводная станция к штанговому конвейеру

Для толкающих пульсирующих конвейеров с гидроприводом на сложных участках подвесного пути возможно применение двух гидроцилицдров 1 и 2 (рис. 3), тянущих тяговую цепь в прямом и обратном направлениях. Штоки 3 и 4 цилиндров соединены с тяговой цепью 5, перекинутой через звездочки 6-8, Цепь обслуживает рельс 9 подвесного пути при сложной конфигурации конвейера. Для компенсации износа и вытягивания цепи один из цилиндров устанавливают на подвижном основании с натяжным винтом 10.

Схема пульсирующего конвейера с одним силовым цилиндром и централизованным снабжением рабочей средой представлена на рис. 4.

Конвейер состоит из рельса, на котором расположены ходовые ролики 2, подталкиваемые пальцами, шарнирно прикрепленными к тяговой цепи 4. Цепь перемещают тросы 5 и перекинутые через двуручьевой ролик 7, смонтированный на конце штока 8 гидроцилиндра 9.

Натяжное приспособление троса 5 состоит из дополнительного блока 10 груза 11. Свободные концы тросов прикреплены к неподвижным стойкам 12. Такая система блоков и тросов увеличивает путь перемещения грузов вдвое по сравнению с ходом поршня и. уменьшает габаритные размеры конвейера и его стоимость. Применение этого конвейера экономически выгодно при малом объеме производства и незначительной длине изогнутого рабочего рельса.

Недостатки подвесных путей и конвейеров - значительные их габариты и масса, а также высокая удельная стоимость пути;

небольшой к.п.д. передач от двигателя к тяговому органу;

возможность попадания капель смазки на транспортируемую продукцию;

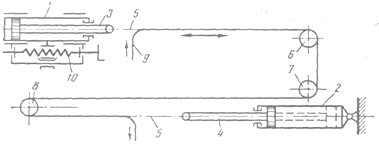

Рис. 3. Толкающий пульсирующий конвейер с гидроприводом

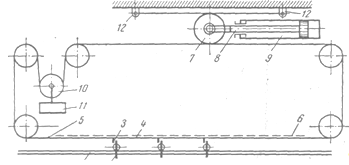

Рис.4. Пульсирующий конвейер с одним силовым цилиндром

- возможность падения грузов и свободно-сидящих грузонесущих органов;

сложность и неудобство обслуживания.

Все перечисленные выше конструкции способствуют механизации процесса погрузо-разгрузочных работ при производстве мясных рулетов, однако не могут формировать рулет из мяса, что требует введение дополнительной операции, которая чаще всего выполняется вручную.

Целью данной конструкторской разработки является повышение качества изготовления рулетов и уменьшение времени технологической операции на их формирование за счет совмещения нескольких операций в одной машине.

2. Технологический процесс приготовления ветчины и мясных рулетов

Технологический процесс приготовления формованной ветчины и мясных рулетов представлен на рис. 5 и на листе 1. В массаже последовательно закладывают измельченное несоленое мясное сырье, нитрит натрия в виде раствора 1-2,5% концентрации, многофункциональную смесь Бионекст 50 или Бионекст 100. соль, картофельный крахмал, пряности (по желанию), предусмотренную воду/лед (по рецептурам №1); при выработке ветчинных изделий по рецептурам № 2 в массаже загружают мясное измельченное несоленое сырье, нитрит натрия, фосфаты, изолированный соевый белок торговой марки Супро ЕХ32 или ЕХЗЗ или Супро Системе Бранд М9 или М68, или М112, каррагинан, картофельный крахмал, соль, сахар, пряности (по желанию), ароматизаторы, глутамат натрия, воду/лед по рецептуре и начинают процесс массирования [5].

Массирование ведут под вакуумом в режиме: вращение-покой в течение 4-10 часов в зависимости от вида и характеристик сырья, заданного цикла работы массажера и его конструкции.

Температура выгружаемой мясной эмульсии не должна превышать 12°С. Количество добавляемой сверх рецептуры влаги при приготовлении фарша ветчин в мешалке или массажере при использовании парогазоводонепроницаемых оболочек составляет в % [5]:

для ветчинных изделий следующих наименований:

Михайловская - 45-48;

алексеевская -43-46;

сергеевская - 48-51;

андреевская -51-54;

николаевская -41-44;

петровская - 38-41;

павловская - 85-91;

дмитровская - 82-88;

александровская - 88-94;

васильевская - 92-98;

юрьевская - 80-86;

борисовская - 78-84.

Рис. 5. Технологический процесс приготовления формованной ветчины и мясных рулетов

Влагу рекомендуется вносить в виде смеси снега и холодной воды (в соотношении 50:50).

В случае применения натуральных или других искусственных оболочек указанное количество добавляемой влаги увеличивают на 8-10 л из расчета на 100 кг сырья.

После повторного (после созревания) перемешивания фарша в мешалке или массажере его направляют на формование.

Формование осуществляется вручную или на специальных прессах, что является низкотехнологичной операцией.

Свернутые мясные рулеты отправляют на термическую обработку, а ветчинные формуют в оболочки: синюги говяжьи (широкие, средние, узкие), пузыри говяжьи (крупные, средние, мелкие), пузыри свиные, искусственные оболочки диаметром 80-120 мм или в металлические формы.

Наполнение оболочек фаршем производят на шприцах с применением или без применения вакуума, снабженных устройством для наложения скоб или без него с использованием цевок диаметром 50мм.

Глубина вакуума на шприцах составляет 0.8х104 Па [6]. Давление нагнетания должно обеспечивать плотную набивку фарша.

Для повышения прочности оболочки рекомендуется на батоны одевать нитяные или капроновые сетки.

При наполнении фаршем полиамидных парогазоводонепроницаемых оболочек рекомендуется наполнять их на 8-10% больше номинального диаметра согласно рекомендациям фирмы-изготовителя. Во избежание морщинистости поверхности батонов следует строго соблюдать режимы замачивания и требуемую плотность набивки батонов.

Допускается вырабатывать изделия ветчинные в искусственной оболочке без поперечных перевязок или с одной-тремя поперечными перевязками при наличии на оболочке печатных обозначений.

Вязку батонов (товарные отметки) производят в соответствии с требованиями Технических условий шпагатом или льняными нитками.

Свободные концы оболочки, нитяной сетки и шпагата при диаметре оболочки до 80 мм должны быть не более 2 см, свыше 80 см - не более 3 см, концы шпагата при товарной отметке - не длиннее 7 см. Минимальная длина батона- 15см.

После вязки или наложения скрепок с петлей батоны навешивают на палки, которые затем размещают на рамах, не допуская прикосновения батонов друг с другом во избежание слипов.

Допускается укладка батонов в горизонтальные лотки, размещенные на рамах.

Наполнение фарша в формы производят вручную или с помощью шприцов, либо специальными машинами с последующим вакуумированием на специальном оборудовании . Масса фарша в каждой форме должна быть не более 6 кг.

Формы из нержавеющего металла или луженые, предварительно выстланные коллагеновой или целлюлозной пленкой, или пленкой из других полимерных материалов, разрешенных к применению учреждениями Госсанэпидслужбы. с оставлением свободных концов пленки для закрывания поверхности фарша в форме, плотно заполняют фаршем, не допуская наличия пор и воздушных пустот.

Допускается выработка изделий ветчинных в формах, выстилаемых свиной шкуркой частично или полностью, с толщиной не более 1 см.

Открытую поверхность фарша в форме накрывают свободными концами пленки, закрывают крышкой и слегка подпрессовывают.

Сформованные мясные рулеты в виде батонов или формы с ветчинными изделиями рекомендуется подвергать осадке в течение 2-4 часов для подсушивания оболочки, уплотнения фарша, достижения более интенсивной окраски продукции. Температура в камере 2-4°С.

После осадки ветчинные изделия и мясные рулеты направляют на термическую обработку.

Термическую обработку мясных рулетов производят в стационарных обжарочных и варочных камерах с контролем температуры или в комбинированных термокамерах, или агрегатах непрерывного действия с автоматическим контролем и регулированием температуры, относительной влажности и скорости движения среды.

Дым для обжарки получают при сжигании сухих опилок от деревьев твердых лиственных пород в дымогенераторах различных систем, а в стационарных камерах также за счет сжигания непосредственно в камерах опилок или дров от деревьев лиственных пород (с березовых дров снимают кору). Требуемый температурный режим в обжарочных камерах поддерживается за счет обогрева их газом, электричеством или глухим паром.

Подсушку проводят при температуре 60°С в течение 10-20 мин. Затем обжарку - при температуре 75-90°С в течение 80-140 мин до покраснения поверхности батонов и достижения температуры в центре продукта 40-50°С.

После варки изделия ветчинные в оболочках охлаждают под душем холодной водопроводной водой в течение 10-15 минут (в целлофановой оболочке - не более 5 мин), затем в камерах охлаждения при температуре 0-8°С и относительной влажности воздуха 85°С или в соответствии с действующими технологическими инструкциями в туннелях интенсивного охлаждения при температуре от минус 5 до минус 7°С или гидроаэрозольным способом до достижения в центре батона температуры не ниже 0 и не выше 8°С.

Рекомендуется проводить регенерацию (разглаживание морщин) повиденовой оболочки для обеспечения плотного прилегания оболочки к продукту, для чего охлажденные батоны помещают на 2-5 мин в горячую воду с температурой от 90 до 95°С (или в горячую струю пара).

Ветчинные изделия в формах охлаждают в камерах охлаждения при температуре 0-8°С до температуры в центре батона не ниже 0 и не выше 8°С.

Охлажденную форму опускают на несколько минут в горячую воду, затем опрокидывают над столом, и продукт выпадает. Обогревать форму можно и под душем, при этом ее размещают дном вверх. Затем продукт зачищают от застывшего бульона и жира.

Транспортная маркировка - по ГОСТ 14192 с нанесением манипуляционного знака "Скоропортящийся груз" [6].

Допускается не наносить транспортную маркировку на многооборотную тару с продукцией, предназначенной для местной реализации.

Маркировка, характеризующая продукцию - по ГОСТ Р 51074, наносится на одну из торцевых сторон транспортной тары путем наклеивания ярлыка с указанием:

наименования предприятия-изготовителя, его местонахождения и

товарного знака(при его наличии);

наименования и состава продукта;

даты изготовления;

срока годности и условий хранения;

информационных сведений о пищевой и энергетической ценности 100 г

продукта;

обозначения настоящих технических условий;

информации о сертификации.

Аналогичный ярлык вкладывают в тару.

Допускается при отгрузке продукции для местной реализации тару не маркировать, но обязательно вкладывать ярлык с вышеперечисленными обозначениями. Кроме того, в каждую единицу тары с фасованной продукцией вкладывают суммарный чек с указанием:

массы нетто продукта;

количества порций;

даты изготовления.

Тара должна быть чистой, сухой, без плесени и постороннего запаха.

Многооборотная тара должна иметь крышку. При отсутствии крышки допускается для местной реализации тару накрывать оберточной бумагой, пергаментом или подпергаментом.

В каждую единицу транспортной тары упаковывают продукт одной даты выработки.

Допускается упаковка ветчинных изделий и мясных рулетов в отремонтированную и санитарно-обработанную тару, обеспечивающую сохранность и качество продукции.

Масса нетто в ящиках из гофрированного картона должна быть не более 20 кг, в контейнерах и таре-оборудовании - не более 250 кг; Масса брутто продукции в многооборотных ящиках - не более 30 кг.

Допускается выпускать ветчинные мясные рулеты упакованными под вакуумом в прозрачные газонепроницаемые пленки или пакеты из нее разрешенные к применению учреждениями Госсанэпидслужбы, порциями массой нетто от 70 до 350 г, порционной нарезкой (целым куском) массой нетто от 200 до 500 г. Масса 10 упаковок не должна иметь отклонения в меньшую сторону.

Допускаются к реализации нецелые батоны мясных рулетов массой не менее 500 г. При этом срезанные концы батона должны быть обернуты салфеткой из целлофана, пергамента, подпергамента или других материалов, разрешенных к применению учреждениями Госсанэпидслужбы. И перевязаны шпагатом, нитками или резиновой обхваткой.

Количество нецелых батонов не должно превышать 5% от партии.

Изделия ветчинные и мясные рулеты из мяса птицы выпускают в реализацию с температурой в толще продукта не ниже 0 и не выше 8° С.

Изделия ветчинные транспортируют в охлаждаемых или изотермических средствах транспорта в соответствии с "Правилами перевозок грузов автомобильным транспортом" от 01.01.83 и "Правилами перевозок грузов Министерства путей сообщения" 1983 г.

Изделия ветчинные и мясные рулеты из мяса птицы хранят на предприятии и в торговой сети температуре не ниже 0 и не выше 8°С и относительной влажности воздуха 75%; выработанные в полиамидных парогазоводонепроницаемых оболочках или упакованных под вакуумом - при температуре от 2°до 6° С и относительной влажности воздуха 82± 2%.

Изделия ветчинные и мясные рулеты из мяса птицы хранят на предприятии-изготовителе в искусственных и натуральных оболочках - не более 72 часов, выработанные в полиамидных оболочках - не более 40 суток, с консервантом - не более 60 суток; упакованных под вакуумом - не более 15 суток с момента окончания технологического процесса.

Реализация и мясные рулеты в розничной торговой сети должна осуществляться при наличии информационных сведений о пищевой и энергетической ценности 100 г продукта (белок, жир, калорийность).

ветчина мясной рулет конвейер

3. Конструкция и принцип действия устройства для транспортировки и формования мясных рулетов

Устройство для изготовления мясных рулетов включает раму 1, на которой смонтированы горизонтальный пластинчатый транспортер 2 для подачи заготовок мяса, механизм пластования, дозатор 3 начинки, механизм 4 для завертывания заготовок в рулет и привод 5 (рис. 6) [7].

Механизм пластования мяса состоит из индивидуального редуктора 6 с выходными валами 7, на которые насажены валики 8-11 выполненные с рифлениями различной конфигурации (рис. 7).

Зазор между валиками и подающим транспортером 3 регулируется с помощью винтовой передачи 12, с помощью которой механизм пластования может перемещаться в вертикальном направлении по направляющим 13. Все валики вращаются в сторону движения ленты транспортера 2 так, что линейная скорость наружной поверхности велика, имеющего минимальный диаметр, равна линейной скорости движения ленты транспортера.

Механизм 4 Для завертывания заготовок в рулет выполнен из рамки 14, имеющей возможность качательного движения вокруг горизонтальной оси 15 под действием кулачкового механизма 16, В рамке 14 смонтированы один над другим валы 17 и 18 со съемными параллельно расположенными роликами 19.

Верхний вал 17 снабжен роликами разной высоты с увеличение от середины вала к его концам, так что при наборе их на вал в сечении они образуют различные вогнутые поверхности, соответствующие форме получаемого полуфабриката, а ролики нижнего вала имеют одинаковую высоту.

Рис. 6. Устройство для транспортировки и формирования мясных рулетов

Рис. 7. Пластовочный механизм

Валы вращаются в одну сторону и их вращение противоположно движению подачи, а осуществляется оно посредством зубчатых колес 20-23 и звездочками 24.

Рамка смонтирована на опорах 25 с помощью подшипников 26.

Устройство работает следующим образом.

В качестве начинки при изготовлении рулетов могут быть использованы масло, творог, капуста, куриный жир и т.п. Затем приводом 5 приводится в движение транспортер 2, механизм пластования и механизм 4 для завертывания заготовок.

На транспортере 2 размечены интервалы, где вручную должны быть уложены куски мяса. При движении транспортера 2 обеспечивается подача их к механизму пластования, где мясо посредством валиков размягчается и пластуется до определенной толщины. В момент, когда пласт мяса находится под дозатором 3, из него на поверхность пласта мяса наносится начинка (наполнитель).

Далее пласт мяса с начинкой подается к механизму 4 для завертывания, которое посредством валов 17 и 18 с роликами 19 заворачивает пласт мяса вокруг начинки (накопителя).

По окончании процесса заворачивания, кулачковый механизм 16 поворачивает и откидывает рамку 14 с валами 17, 18, при этом готовый полуфабрикат попадает на транзистор панировочной машины.

Выполнение механизма пластования с увеличивающимися по ходу заготовок диаметрами валиков обеспечивает постепенное деформирование за счет уменьшения зазора между валиками и подающей лентой, а значит целостность морфологического строения мышечной ткани, минимальное выделение мясного сока, что очень важно в плане обеспечения сочности готового продукта.

Кроме того, все валики вращаются с одинаковыми угловыми скоростями, при этом в точках соприкосновения валиков с мясом по ходу подачи линейные скорости также увеличиваются, т.е. мясо, находясь в контакте сразу с двумя валиками, подвергается помимо вертикальной деформации еще и растяжению, что ускоряет получение пласта с определенной толщиной.

Угловые скорости вращения валиков подбираются таким образом, чтобы линейная скорость на поверхности самого меньшего валика была равна линейной скорости подающей ленты, а пропорция увеличения диаметров валиков определяется, исходя из структурно-механических свойств филе таким образом, чтобы за счет растяжения, филе не разрывалось.

Пропорция увеличения валиков не имеет линейный характер, так как филе, проходя между зазором первого валика и подающей лентой, деформируясь, приобретает совершенно новые структурно-механические свойства по сравнению с первоначальными. Это относится к следующим стадиям пластования филе с последующими валиками. Расстояние между осями вращения валиков зависит от размеров филе и меньше от минимальной ширины филе.

То, что ролики верхнего вала установлены в промежутках нижнего вала, улучшает качество завертки, так как этим обеспечивается более надежная передача кромки пласта от нижних роликов к верхним.

Таким образом, данное устройство позволяет полностью механизировать весь цикл производства полуфабрикатов и повысить качество изготовляемой продукций.

4. Технологический расчет

.1 Технологический расчет конвейера

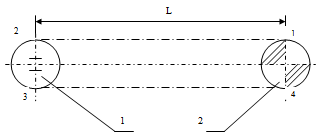

Расчетная схема конвейера изображена на рис. 8 [9].

Минимальное натяжение конвейера в точке 1:

S1=Smin=750 Н

Натяжение в точке 2:
