Составление выражения для передаточной функции замкнутой системы

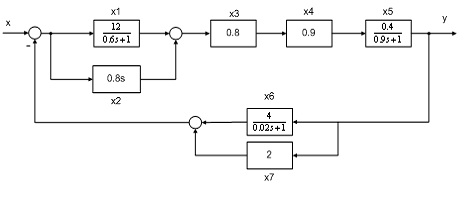

Составить выражение для передаточной функции
замкнутой системы, исследовать её на устойчивость, используя критерии Гурвица и
Михайлова.
Звенья 1, 2 соединены параллельно:
Звенья 3, 4 и 5 соединены
последовательно:
Звенья 12, 345 соединены
последовательно:
Звенья 6 и 7 соединены параллельно:
С учетом обратной
связи:
Таким образом, результирующая
передаточная функция замкнутой системы:
Критерий Гурвица:
Для оценки устойчивости применим
наиболее распространенный из алгебраических критериев - метод Гурвица. Для
этого необходимо найти характеристическое уравнение системы в замкнутом
состоянии. Полином знаменателя в выражении, приравненный к нулю. Это и есть
характеристическое уравнение системы:
А(p) = a3 · p3
+ a2 · p2 + a1 · p + a0 = 0
Согласно критерию Гурвица, для того,
чтобы система была устойчивой, необходимо, чтобы при а0 > 0 были
положительны все определители Гурвица:
∆1 > 0, ∆2 > 0, …, ∆n
> 0,
где n - степень характеристического уравнения
системы. В данном случае n = 3, следовательно, должны быть положительны все
определители Гурвица до третьего порядка.
Из коэффициентов характеристического уравнения
строится определитель Гурвица по алгоритму:
) по главной диагонали слева направо
выставляются все коэффициенты характеристического уравнения от an до
a1;
) от каждого элемента диагонали вверх и вниз
достраиваются столбцы определителя так, чтобы индексы убывали снизу вверх;
) на место коэффициентов с индексами меньше нуля
или больше n ставятся нули
Тогда согласно критерию Гурвица:
Так как все определители Гурвица
больше 0, система устойчива.
Если характеристическое уравнение
заданной САУ записать в виде:
A(ω) = a0 · (jω)n + a1· (jω)n-1 +…+ an-1· jω + an= 0,
то его можно заменить эквивалентной суммой
вещественной и мнимой частей, обозначив действительную часть через U (ω),
а
мнимую - через V (ω):
U(ω) +jV(ω) =А(jω),
где U(ω) = Rе
А(jω)
= an
- an-2 · (ω)2
+ ….+an-4· (ω) 4+
a0 · (ω)n
,
V(ω) = Im А(jω)
= an-1
-
an-3 · ω + ….+an-5
·
ω3+ a1
· ωn-1
Для характеристического уравнения исходной САУ
аналитические выражения вещественной и мнимой частей имеют вид:
передаточный функция замкнутый
гурвиц
А(ω) = 2.729 -
0.5374
· ω2А(ω) = 22.2675 · ω - 0.0163 · ω3.
Изменяя ω в пределах
от 0 до ∞, получим кривую - годограф Михайлова. Критерий Михайлова
формулируется следующим образом: Для устойчивости системы необходимо и достаточно,
чтобы годограф Михайлова при изменении ω от 0 до начинался на
вещественной оси в точке a3 и проходил последовательно против
часовой стрелки n квадрантов, не обращаясь в ноль и стремясь к в n-ом
квадранте.
Следуя выше приведенному алгоритму,
получим годограф Михайлова, представленный на рисунке. Находим значения
вещественной и мнимой части.
w
|
U
|
V
|
0,00
|
2,729
|
0
|
2,50
|
-0,62975
|
55,41406
|
5,00
|
-10,706
|
109,3
|
7,50
|
-27,4998
|
160,1297
|
10,00
|
-51,011
|
206,375
|
12,50
|
-81,2398
|
246,5078
|
15,00
|
-118,186
|
279
|
17,50
|
-161,85
|
302,3234
|
20,00
|
-212,231
|
314,95
|
-269,33
|
315,3516
|
25,00
|
-333,146
|
302
|
27,50
|
-403,68
|
273,3672
|
30,00
|
-480,931
|
227,925
|
32,50
|
-564,9
|
164,1453
|
35,00
|
-655,586
|
80,5
|
37,50
|
-752,99
|
-24,5391
|
40,00
|
-857,111
|
-152,5
|
42,50
|
-967,95
|
-304,911
|
45,00
|
-1085,51
|
-483,3
|

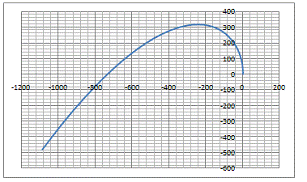

Строим по точкам годограф:
Для уточнения пересечения с осями найдем
решения:
А(ω)
= 22.2675
· ω - 0.0163 · ω3
= 0
ω(22.2675 - 0.0163
· ω2) = 0
ω = 0 ω
=
36.9608(0) = 2.729 U(36.9608) = -68.4701А(ω)
= 2.729 - 0.5374 · ω2
ω =
2.2535(2.2535) = 49.9933
w
|
U
|
V
|
0
|
2,729
|
0
|
2,2535
|
0
|
49,9933
|
36,9608
|
-731,414
|
0
|
Из таблицы видно, что пересечение с осями
происходит в правильном порядке.

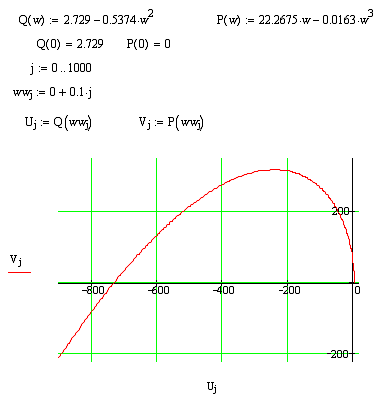

Или в MathCAD
Годограф Михайлова начался на действительной оси
и прошел 3 квадранта против часовой стрелки. Согласно критерию система
устойчива.
