Класс зданий и сооружений
|
Минимальное число осевых
знаков
|
|
продольные
|
поперечные
|
I
|
6
|
3
|
II
|
5
|
3
|
III
|
4
|
2
|
IV
|
3
|
2
|
Число постоянных знаков, закрепляющих главные и
основные оси зданий и сооружений, зависит от ряда факторов. Так для III класса зданий,
продольные оси закрепляют 4 знаками, поперечные 2 знаками. [2].
3.3 Проектирование и построение обноски. Составление разбивочного чертежа
обноски. Закрепление осей
Оси сооружения должны быть разбиты одна относительно другой с ошибкой не
более ±2 мм. Для обеспечения такой точности по периметру сооружения устраивают
специальную деревянную обноску. Обноска создает благоприятные условия для
линейных измерений и закрепления разбитых осей.
Проектируют обноску по генеральному плану, располагая ее стороны
параллельно осям сооружения. При вытянутой форме сооружения, что наиболее часто
имеет место на практике, обноску проектируют в виде прямоугольника,
ограждающего сооружение со всех четырех сторон на некотором расстоянии от
исходных осей (рис. 3.1).
Рис. 3.1. Проектирование обноски.
Небольшие выступы фундамента в расчет не принимают. Обноску вокруг
главной части сооружения более сложной конфигурации (рис. 3.1, б) проектируют в
виде замкнутого прямоугольника, к которому примыкают обноски остальных частей.
Расстояние между наружной гранью фундамента и обноской назначают с таким
расчетом, чтобы последняя не попадала в зону земляных работ, когда будут рыть
котлован под фундамент. При глубине котлована h (рис. 3.2) и одинарном откосе
расстояние от фундамента до обноски будет равно h метров плюс запас на навалы
земли 3-5 м или более в зависимости от глубины котлована и методов производства
земляных работ.

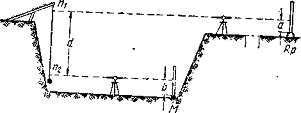

Рис.3.2. Глубине котлована.
Обноска может быть построена сплошная или не сплошная, створная. Когда
обноска сплошная, примерно через 3 м по всему периметру сооружения на принятом
расстоянии от крайних осей вкапывают в землю столбы, которые обрезают под одну
отметку и к ним заподлицо с обрезом горизонтально пришивают строганые доски
(рис. 3.3).
Рис. 3.3 Сплошная обноска.
Створная обноска состоит из отдельно стоящих столбов, каждая пара,
которых закрепляет какую-либо ось (створ). Столбы устанавливают вне зоны
земляных работ, параллельно соответствующим осям сооружения, и обрезают под
одну отметку (рис. 3.4). Расстояние между столбами обноски принимают равным
расстоянию между осями колонн (обычно 6 м.).
Рис. 3.4 Створная обноска.
Высота обноски должна быть около 0,5-1,2 м, чтобы по ней удобно было
производить измерения и устанавливать над ней штатив теодолита. Иногда сплошную
обноску поднимают на высоту 2-2,5 м. чтобы она не мешала движению транспорта.
Однако это следует допускать только при строительстве зданий, не требующих
высокой точности разбивочных работ (жилых домов, складов и т. д.). Для разбивки
фундаментов с закладными частями, а также зданий из сборного железобетона или с
металлоконструкциями высокая обноска не годится, так как она сильно затрудняет
разбивочные работы и не обеспечивает необходимую точность этих работ.
Для разбивки в натуре обноски от исходных точек вдоль соответствующих
осей откладывают некоторое расстояние с расчетом, чтобы обноска не попадала в
зону земляных работ, и по теодолиту в створе между полученными точками забивают
через 3 м колья для установки столбов сплошной обноски.
При разбивке створной обноски от исходных осей последовательно
откладывают лентой отрезки, равные расстоянию между соответствующими осями, и
закрепляют полученные точки кольями для последующей установки в этих местах
столбов;
при этом линейные промеры производят тщательно, и столбы устанавливают
точно в намеченных точках, так как в противном случае при измерениях по обноске
отдельные оси могут не попадать на срезы столбов и последние придется
переставлять.
На местности с большим наклоном разность отметок, крайних точек
сооружений значительных размеров может доходить до нескольких метров. В этом
случае обноску строят уступами, допуская в пределах каждого уступа высоту, обноски
над землёй от 0,5 до 1,2 м. (рис. 3.5).
Рис. 3.5. Обноска с уступами.
В настоящее время на стройках наиболее часто применяют сплошную обноску.
Между тем, эта обноска имеет ряд крупных недостатков. Для построения ее
требуется много лесоматериала, в том числе обрезных 30-40 миллиметровых досок;
она неудобна для строительных работ, так как сильно затрудняет движение
транспорта, и самое главное, что при сплошной обноске трудно обеспечить
незыблемость разбитых осей. Обноска легко сбивается автомашинами и другими механизмами
и для восстановления правильного положения осей приходится в значительной части
повторять разбивку.
Поэтому сплошную обноску следует строить только в том случае, когда без
нее трудно обеспечить точную разбивку осей, например в случае детальной разбивки
фундаментов с большим количеством закладных частей или разбивке осей установок,
состоящих из множества отдельных сооружений, технологически связанных между
собой.
Опыт применения створной обноски показал ее большие преимущества. На
постройку этого вида обноски расходуется значительно меньше лесоматериалов и
совсем не требуется досок. Столбы, стоящие один от другого на расстоянии 6-8 м,
не мешают движению транспорта в любом направлении. Кроме того, нарушенная на
отдельном столбе ось легко может быть проверена и восстановлена по соседним
осям. Вокруг столбов, закрепляющих особо важные оси, для большей их сохранности
может быть построена защитная ограда. Исходя из этих данных я буду использовать
створную обноску.
Независимо от вида обноски она должна удовлетворять следующим основным
требованиям.
. Стороны обноски должны быть соответственно параллельны продольным и
поперечным осям сооружения. Если не соблюдать это условие, то расстояния между
соседними осями, отложенные по обноске, будут систематически меньше проектных,
как и при измерениях по наклонной плоскости.
При разбивке осей по обноске средняя относительная ошибка линейных
измерений не должна быть больше 1:25000. Чтобы обеспечить такую точность
измерений, влияние ошибки за не параллельность стороны обноски осям сооружений
как одной из систематических ошибок не должно превышать 1:100000.
Следовательно, если обноска служит только в качестве горизонтальной
плоскости для откладывания по ней проектных расстояний и закрепления осей, то
могут быть допущены некоторые отступления от строгого соблюдения первого
требования. Например, угловые столбы обноски, на которой 100 м, могут быть
разбиты со средней ошибкой ±25 см.
Однако если обноска используется, как закрепленная параллельная ось и от
нее откладывают перпендикулярные направления или отмеряют расстояния, то
естественно, что она должна быть построена с той же точностью, с какой
разбиваются основные оси.
. Обноска должна быть прямолинейной, чтобы при измерениях по ней мерный
прибор с достаточной точностью укладывался в створе. Допустимая ошибка
укладывания мерного прибора в створе вычисляется по формуле.
Средняя ошибка уклонения от створа при уложении 10-метровой рулетки или
8-метровой инварной ленты не должна превышать ±2 см. Поэтому столбы обноски
необходимо устанавливать по теодолиту.
. Обноска должна быть горизонтальной, чтобы при откладывании по ней линий
поправками за наклон можно было пренебречь.
Отметку для среза столбов под один уровень необходимо выносить нивелиром.
Доски сплошной обноски можно устанавливать горизонтально по накладному уровню.
Разбивка основных осей по обноске. Для разбивки по обноске основных осей
на основании генплана сооружения и рабочих чертежей фундамента составляют
специальный разбивочный чертеж, на котором выписывают все расстояния между
осями. При этом тщательно проверяют проектную документацию: суммируют
расстояния между отдельными осями и сумму сравнивают с общими размерами
сооружения, а также с разностью координат исходных осей, ранее закрепленных на
местности.
Затем на построенную обноску выносят исходные оси. Теодолит устанавливают
на одной из исходных точек, например I, тщательно центрируют его и наводят зрительную трубу
на точку II. При этом положении трубы теодолита на дальней обноске намечают на
линии визирования точку 1" и закрепляют ее гвоздиком. Откладывая при двух
положениях круга угол 180°, фиксируют на ближней обноске точку 1'; таким
образом, исходная ось 1-1 на обноску вынесена. Аналогично выносят на обноску
ось А-А. Аналогично выносят остальные оси.
Линейные измерения по обноске производят инварной 24-метровой
лентой или компарированной стальной 20-метровой рулеткой со средней точностью
порядка 1:25000 (предельная ошибка не больше 1:10000). Натяжение мерному
прибору сообщают динамометром. В процессе измерений вводят поправки за
компарирование и температуру, причем, если суммарная величина этих поправок
больше 0,5 мм на пролет (на одно уложение мерного прибора), то целесообразно
при помощи измерителя и масштабной линейки вводить поправку в каждый пролет.
При меньшей величине поправки последняя вводится суммарно, после нескольких
уложений прибора.
Следует помнить, что при уменьшенной длине мерного прибора
поправку надо вводить со знаком плюс, удлиняя отложенное расстояние; наоборот,
при увеличенной длине мерного прибора - со знаком минус.
Расстояния между разбивочными осями в зданиях
производственного назначения обычно кратны 1 м, а в сооружениях - 100 мм, так
что по ленте с дециметровыми делениями положение осей отмечается с достаточной
точностью. Конец натянутой ленты, или рулетки фиксируют на обноске надрезом
лезвием ножа, положение осей по натянутой ленте отмечают острым карандашом и
подписывают. При этом положение осей и ленты контролируют дополнительными
промерами.
При разбивке осей по створной обноске фиксируют лезвием ножа
на столбе не конец мерного прибора, а ближайшую к нему ось. С этой осевой
меткой и совмещают начало мерного прибора при дальнейших его уложениях. В
местах, где обноска имеет уступы, при откладывании расстояний приходится
проектировать некоторую точку Ν при помощи теодолита с
уступа на уступ.
Таким образом, откладывая последовательно мерный прибор и
фиксируя разбивочные оси, приходят к конечной оси, вынесенной ранее на обноску
в качестве исходной. Вследствие ошибок измерений конечная ось, разбитая по
обноске, как правило, не будет совпадать с одноименной осью, вынесенной от
исходных точек. Если величина этого несовпадения не превышает 1:5000, то
расстояния между исходными осями в норме и следовательно, грубые ошибки
отсутствуют, то за окончательную принимают ось, полученную в результате
измерений по обноске, так как эти измерения дают большую точность во взаимном
положении осей сооружения, что особенно важно для строительно-монтажных работ.
Однако когда сторона обноски сооружений достигает 400 м. и
больше то вследствие этого в разбивочных работах происходит значительное
накопление ошибок, целесообразно при помощи теодолита выносить на обноску следы
пересекаемых сторон сетки и использовать их для увязки измерений по обноске.
Закончив разбивку осей, производят контрольные измерения
расстояний между каждыми двумя соседними осями путём трехкратного отсчитывания
по шкалам мерного прибора. После введения в измеренные расстояния поправок за
компарировапие и температуру их сравнивают с проектными данными. Разности не
должны превышать ±1 мм.
В противном случае несколько перемещают намеченные оси так,
чтобы распределить разности на ближайшие пролеты. Между Смещёнными осями снова
измеряют расстояния, о чем делают записи в журнале.
Окончательное положение оси на обноске фиксируют небольшим
гвоздиком, обводят масляной краской и подписывают сбоку ее номер. При сплошной
обноске особо важные оси дополнительно закрепляют грунтовыми знаками,
деревянными или железобетонными. Знаки устанавливают рядом с обноской на глубину
1,2-1,5 м. и для большей сохранности закрывают сверху крышками. Оси с обноски
переносят на эти знаки при помощи теодолита и фиксируют на металлических
центрах накернованной точкой, на деревянных знаках гвоздиком.
После закрепления осей в нескольких местах сплошной обноски
могут быть сделаны проемы для проезда транспорта. Без особой надобности до
возведения стен обноску не следует разрушать.
В процессе строительства необходимо следить за состоянием
обноски, периодически проверять ее неподвижность. При малейших сомнениях в
правильности положения отдельных осей они должны быть проверены
соответствующими промерами от, надежных знаков.
Завершив работы по разбивке и закреплению основных осей,
составляют исполнительный чертеж.(Приложение 4)
3.4 Разбивочные работы при сооружении котлованов
При устройстве котлованов выполняют следующие виды работ:
) разбивку и закрепление на местности контуров котлована;
) нивелирование поверхности площадки в пределах контура котлована;
) перенос разбивочных осей и высотных отметок на дно котлована;
) периодическую исполнительную съемку для подсчета объемов земляных масс;
) окончательную планово-высотную исполнительную съемку открытого
котлована.
Разбивка котлованов под фундаменты сооружений является исходным этапом
проведения детальных разбивочных работ.
Перед разбивкой котлована на основе проектной документации осуществляем
выбор метода переноса проекта в натуру, производим аналитический расчет и
составляем подробный разбивочный чертеж с данными по привязке котлована к
геодезической основе и всеми разбивочными элементами.
Для разработки котлована необходимо разбить на местности от основных осей
проекции контура его основания, наметить бровки откосов, передать на дно
котлована проектную отметку и проверить планировку дна и откосов.
Рис.3.4.1. Передача отметок на дно котлована
С целью уточнения объема земляных работ дневная поверхность в пределах
бровки откосов котлована нивелируется по квадратам или поперечникам.
Разбивку контура котлована производят от основных осей здания способом
промеров от осевых точек, нанесенных на обноске. К доскам-скамейкам прибивают
неподвижные Т-образные визирки, верх которых тоже должен быть горизонтальным и
на одном уровне по высоте. Для контроля глубины выемки грунта в процессе
земляных работ используется переносная ходовая визирка. Построение угловых
точек низа откоса котлована производят с помощью рулетки, откладывая
соответствующие проектные горизонтальные расстояния от главных осей до нижнего
обреза фундамента по створу угловых точек здания и перпендикулярно к нему.
Разбивку контура верхней бровки котлована осуществляют аналогично, путем
откладывания горизонтальных отрезков, вычисленных по формуле:
(3.4.1), где
и -
проектные отметки площадки и дна котлована соответственно;
L - угол наклона
откоса котлована по створу угловых точек контура и перпендикулярно к нему. Контуры
низа откоса котлована и его бровки обозначают кольями, забитыми через 10-20 м.
До
начала выемки грунта производят нивелирование поверхности площадки по
квадратам, по результатам которого определяют глубину выемки грунта в различных
частях котлована. Во время земляных работ глубина котлована и выравнивание его
дна систематически проверяются ходовой визиркой или нивелиром. Излишняя выемка
грунта на глубину более 5 см не допускается, поэтому при рытье котлована
машиной выемка грунта делается с недобором 10-15см. Остающийся слой выбирается
вручную или планировочной машиной. Перед зачисткой котлована его дно
нивелируют, устанавливая рейку через 4-5 м по осям.
Когда
котлован готов, приступаем к его исполнительной съемке. От продольной и
поперечной оси промеряют расстояние до основания откоса и проводят
исполнительное нивелирование. По этим данным составляют исполнительный чертеж
котлована, на котором указывают размеры котлована от основных осей, выписывают
высоты поверхности земли до вскрытия котлована и исполнительные высоты дна. В
середине указывают проектную отметку, отклонения которой в среднем не должны
превышать 2-3 см. Отклонения от проектных размеров допускают до 5 см.
При
производстве геодезических разбивочных работ по устройству котлованов, все измерения
должны выполняться со следующими точностными характеристиками:
линейные
- 30 мм,
угловые
- 30”,
высотные
-10 мм,
определение
объемов земляных масс - 5 %.
Приложение 5. -исполнительная схема планово-высотной съемки котлована.
.5 Разбивочные работы при сооружении фундаментов. Составление
исполнительных схем фундаментов
Сооружение фундаментов - одна из ответственных операций, от которой
зависит качество последующих строительных и монтажных работ. Ошибки в закладке
фундамента неизбежно нарушат устойчивость всего здания. Поэтому необходимо
соблюдать установленную точность разбивки в плане и по высоте.
Для данного здания запроектированы столбчатые (отдельные) фундаменты,
представляющие собой столбы с развитой опорной частью, воспринимающей нагрузки от
колонн, балок, ферм и других элементов.
Для установки колонн в верхней части столбчатых фундаментов устраивают
углубления - стаканы. Размеры поперечного сечения стакана зависят от сечения
колонны. Глубина стакана должна быть не менее высоты прямоугольного сечения
колонны. Толщина стенок стакана должна быть не менее 150 мм. Минимальная
толщина дна стакана составляет не менее 200 мм. Высота плитной части фундамента
определяется расчетом на продавливание ее подколонником. В зависимости от
высоты плитной части фундамента назначается количество ступеней, имеющих высоту
300, 450 или 600 мм.[7]
Для установки железобетонных блоков столбчатого фундамента, естественное
или искусственное основание котлована тщательно выравнивают по нивелирным
точкам.

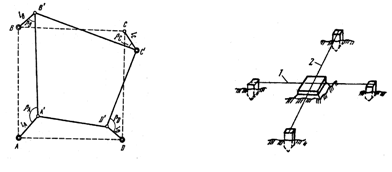

Между одноименными осями, закрепленными на обноске, натягивают струны. От
отвесов, подвешенных на струнах, линейным измерением определяют положение осей,
и закрепляют их на дне котлована колышками.
Укладку плит производят по закрепленным на местности осям. Правильность установки
плит проверяют теодолитом, а по высоте нивелиром. Проверку горизонтальности
основания выполняют с помощью нивелира или строительного уровня, планировку
основания проверяют с помощью рейки укладываемой на основании в различных
направлениях.
Для того чтобы разметить стаканы фундамента, три их стороны делим
пополам, а четвертую размечаем по крестообразному прямоугольному шаблону. Три
стороны шаблона совмещаем с рисками размеченных сторон, а по четвертой наносят
риску на неразмеченной стороне стакана.
Монтаж сборных фундаментов одного из рядов ведем при помощи двух
теодолитов, установленных и ориентированных по бетонной подготовке по двум
взаимно перпендикулярным осям. Фундамент передвигаем по бетонной подготовке в
двух взаимно перпендикулярных направлениях до тех пор, пока риски, нанесенные
на фундаменте, не совпадают с линиями визирования теодолитов. Далее монтаж
производим при помощи теодолита и рулетки. По теодолиту устанавливаем фундамент
относительно одной (продольной или поперечной) оси. А по линейному отмеру,
который производим от рисок ранее установленного фундамента, фундамент
устанавливаем относительно другой взаимно перпендикулярной оси фундамента.
Через 2-3 ряда установленных фундаментов производят контроль их монтажа
теодолитом по двум взаимно перпендикулярным осям, закрепленным на обноске.
При устройстве стакана бетонирование его дна не доводят до проектной
отметки на 2 - 3 см с тем, чтобы после нивелирования заполнить днище цементным
раствором до нужной отметки. Дно углублений фундаментов (стаканов) нивелируют
по всем углам и по середине. По насечкам на фундаментах проверяют расстояние от
осей до стенок стаканов фундаментов или до закладных частей. Результаты
контрольных измерений наносят на исполнительную схему. Со знаком « + » показывают
завышение по сравнению с проектными отметками дна стакана; со знаком « - » -
заниженные отметки.
Отклонение отметки дна стакана от проектной не должно превышать +5 мм.
Смещение оси фундамента от разбивочной оси не должно быть более +15мм. [7,5]
(Приложение6 - пример исполнительной схемы свайного пола)
.6 Разбивка коммуникаций на строительной площадке
Значительное внимание в процессе строительства сооружений и инженерных
комплексов уделяют работам, связанным с устройством подземных коммуникаций на
застраиваемой территории. Основными видами коммуникаций являются подземные и
надземные трубопроводы, канализации, дороги, ЛЭП и ЛЭС. Выбор состава и
параметров коммуникаций, их оптимального положения на местности является важной
проектной задачей.
В комплекс геодезических работ по прокладке трасс подземных коммуникаций
входят:
) создание съемочного обоснования;
) перенесение в натуру и закрепление соответствующими знаками осей трас и
отдельных сооружений на них;
) контроль при открытии траншей, укладке труб, устройстве колодцев и
т.д.;
) исполнительная съемка трасс, вводов, колодцев, аварийных выпусков и
т.д.
Исходной проектной документацией для производства геодезических работ при
прокладке подземных коммуникаций являются:
) генеральный план застройки участка;
) рабочие чертежи, на которых показаны красные линии и линии застройки;
) оси проектируемых зданий и сооружений;
) координаты углов поворота и пересечения трасс;
) координаты центров колодцев и других наружных частей сооружения;
) расстояния между отдельными элементами коммуникаций;
) привязки трасс к опорной сети, зданиям и сооружениям;
) уклоны между смежными колодцами;
) отметки для лотков и верха колодцев;
) профиль трассы.
В плане коммуникаций разбивают с относительной ошибкой в среднем 1:2000,
по высоте с точностью 1-2 см.
Коммуникации на застроенной территории в основном идут параллельно осям
сооружений и проездов и разбиваются от пунктов строительной сетки. Перенесению
в натуру подлежат: начальные, конечные и промежуточные точки трассы, углы
поворота, характерные точки трассы, места подключений и присоединений, колодцы,
камеры. Обязательному перенесению подлежат места пересечения с другими
коммуникациями. На прямолинейных участках трасс точки выносят в натуру не реже,
чем через 100 м. Перенесение в натуру проектов подземных коммуникаций
заключается в определении на местности относительно пунктов опорной
геодезической сети проектного положения элементов коммуникаций в плане и по
высоте.
Вынос в натуру проекта трасс подземных коммуникаций выполняют в такой
последовательности:
) разбивка основных осей трассы;
) разбивка смотровых колодцев;
) разбивка центров опор, центров опор, вводов в здания и других элементов
коммуникаций.
Для осуществления выноса в натуру составляют разбивочный чертёж, на
котором показывают оси и размеры проектных трасс, пункты опорной сети, элементы
привязки трассы к существующей застройке и пунктам опорной сети. Разбивочный
чертёж для отдельной нити коммуникаций составляют на основе генерального плана
и продольного профиля. На него наносят ближайшие пункты геодезического
разбивочного обоснования, относительно которого указывают положение, выносимого
в натуру участка коммуникаций с углами поворота трассы, пикетами, колодцами.
Около узловых колодцев на чертеже выписывают их координаты, а между колодцами -
расстояния. От геодезических пунктов разбивают только углы поворота трассы или
узловые колодцы через 300 - 500 метров. Все промежуточные колодцы и пикеты
определяют в створе этих точек путём отложения соответствующих проектных
расстояний.
Створ создаётся теодолитом, расстояние откладывают лентой или
дальномером. Ось трассы, углы поворота и места пересечения с существующими
подземными сетями и сооружениями в натуре закрепляют штырями, кольями, а их
положение фиксируют параллельными выносками или створными знаками.
При разбивке коммуникаций неизбежны некоторые продольные и поперечные
сдвиги отдельных колодцев. Продольные сдвиги меняют расстояния между колодцами
и тем самым тем самым несколько изменяют проектные уклоны. Однако, если эти
сдвиги не превышают 0,3 - 0,5 м, то уклоны практически не меняются. Поперечные
оси ломают прямолинейную ось коммуникации, чем значительно затрудняют
нормальную укладку труб. Кроме того, большие поперечные сдвиги несколько
увеличивают расчётный расход. Поэтому к соблюдению прямолинейности трубопровода
предъявляют бо́льшие требования, чем к продольным сдвигам колодцев.
Отклонение положения оси траншеи от прямой линии не должно превышать 10 см. Для
производства земляных работ по закреплённой оси коммуникации выполняют
детальную разбивку траншеи, закрепляя через 20 метров обе её бровки с указанием
глубины выемки. Высотная выверка дна траншеи производится с применением
визирок.
На законченных участках приводят исполнительную съёмку траншеи, проверяют
её прямолинейность и совпадение оси с проектом трассы. Дно траншеи нивелируют,
определяя отметки на пикетах и колодцах. Расхождение между полученными и
проектными отметками не должны превышать 2-3 мм при условии, чтобы не
создавалось обратных уклонов.
При строительстве колодцев обращают внимание, чтобы верх крышки колодца
соответствовал проектной отметке вертикальной планировки территории. После
окончания укладки труб и строительства колодцев производят исполнительную
съёмку коммуникации: измеряют расстояние между колодцами и привязывают их к
пунктам геодезической сети и к ближайшим точкам ситуации, определяют диаметры
уложенных труб, нивелируют лотки и крышки колодцев. На основании этих данных
составляют исполнительный план и продольный профиль.
При строительстве трубопроводов желательно использовать лазерные приборы
(визиры, теодолиты, нивелиры). Они дают возможность создать вдоль трассы
опорную линию заданного уклона или референтную прямую, с помощью которой задаёт
легко производить укладку труб.
Согласно СНБ 1.02.01-96, трубопроводы необходимо развивать со следующими
допустимыми невязками:
угловые
измерения ’ (n- число углов в ходе);
линейные
измерения 1/1000;
высотные
измерения .
Разбивочный чертеж участка трубопровода предоставлен в Приложении7.
4. Геодезические работы при строительстве и эксплуатации башенных
сооружений
Разбивка дымовых труб, согласно башен, скрубберов и других высоких
цилиндрических и конических сооружений на промышленной площадке заключается в
точном закреплении центра сооружения и проектных или параллельно смещенных осей
контура сооружения с последующим их переносом и закреплением геодезическими
знаками на фундаменте. По мере возведения сооружения до заранее заданных высот
производят проверку его вертикальности.
На осях сооружения или возле них в пределах от h до 3h (h-высота
сооружения) устанавливают теодолит. При закрепленном лимбе и вертикальном круге
отсчитывают направления с точки А по касательным к контуру сооружения а, b на
высоте 0.5 м от его основания. Алидаду устанавливают на отсчет a+b и отмечают
на горизонтальной реечке с миллиметровыми делениями 2 направление среднего
отсчета точкой К.
Визируя по касательным c и d к верхней возведенной части сооружения на
горизонте mn, среднее направление проектируют вниз на ту же реечку (точка l).
Отрезок kl= i определяет величину отклонения фактического центра сооружения на
горизонте mn от вертикальной плоскости АС, проходящей через центр нижней части
сооружения. Указанные выше действия контролируют при втором положении
вертикального круга. Теодолиты переносят в точку В и производят наблюдения в
той же последовательности, получая отклонения 2 верхнего центра по отношению к
вертикальной плоскости ВD, проходящей через центр нижней части сооружения.
Полученные результаты фиксируют на исполнительной схеме. Общий крен сооружения
определяют по диагонали фигуры, образованной двумя измеренными векторами 1 и 2.
Точность определения отклонения должна обеспечиваться в пределах 5 мм.
Для этого применяют оптический теодолит Т5 и измеряют углы одним приемом.
Вертикальность высоких сооружений при их возведении проверяют через 3-4 м
высоты; для дымовых труб достаточно ограничиться наблюдениями через интервалы
пятнадцать - двадцать метров.
ЗАКЛЮЧЕНИЕ
В результате выполнения проекта производства геодезических работ при
строительстве промышленных сооружений, была запроектирована строительная сетка
с количеством пунктов равным 15.
Было дано описание промышленного объекта, топографии строительной площадки,
топографо-геодезической изученности и обеспеченность территории строительства.
Произведена аналитическая подготовка проекта к выносу его в натуру,
изучены различные методы проектирования и оценки ходов (сторон строительной
сетки) полигонометрии, произведена оценка точности получено проекта.
Произведена разбивка промышленных сооружений в плане, со строительными
работами.
Так же были рассмотрены некоторые виды геодезического обеспечения
строительно-монтажных работ и эксплуатации зданий и сооружений.
СПИСОК ЛИТЕРАТУРЫ
1.Рыгалов В.А. и др. «Генеральные планы промышленных
предприятий,»М.,Стройиздат,1973.
.Левчук Г.П., Новак В.Е., Конусов В.Г. «Прикладная геодезия.
Основные методы и принципы инженерно-геодезических работ,»М.,Недра,1981 (1
часть).
.Левчук Г.П., Новак В.Е., Лебедев Н.Н. “Прикладная геодезия.
Геодезические работы при изысканиях и строительстве инженерных
сооружений.»М.,Недра,1983(II часть).
.Сыткин В.С. “Строительная геодезия.»М.,Недра,1974.
.Завражин , Полевцев. “Постройка геодезических знаков»,М.,1981.
.Сироткин М.П., Справочник по геодезии для
строителей,М.,Недра,1981.
.Лысов Г.Ф. Геодезические работы на строительной
площадке,М.,Недра,1988.
.Методические указания “Предрасчет точности геодезических
сетей на ПЭВМ IBM PS/AT для студентов специальности 3001,Новополоцк,1993.
.Болотов П.А. Практикум по основным геодезическим работам, М.
,Недра ,1977.
.Андреева Ф.В.,Борисенок Б.Г.,и др. Геодезическое обеспечение
жилищно-гражданского и промышленного строительства,М.,Недра,1988.
.Ганьшин В.Н., Репалов И.М., Геодезические работы при
строительстве и эксплуатации подкрановых путей,М.,Недра,1980.
