Основные виды геодезических работ в строительстве и эксплуатации здания

МИНИСТЕРСТВО ВЫСШЕГО И СРЕДНЕГО СПЕЦИАЛЬНОГО ОБРАЗОВАНИЯ РЕСПУБЛИКИ УЗБЕКИСТАН

САМАРКАНДСКИЙ ГОСУДАРСТВЕНЫЙ АРХИТЕКТУРНО-

СТРОИТЕЛЬНЫЙ ИНСТИТУТ ИМЕНИ М. УЛУГБЕКА

Факультет: “СТРОИТЕЛЬСТВО ИНЖЕНЕРНЫХ КОММУНИКАЦИЙ”








ДИПЛОМНЫЙ ПРОЕКТ

на тему: Основные виды геодезических работ в строительстве и эксплуатации здания


Уралова Нилуфар





Самарканд

Оглавление

Введение

Глава 1. Основные сведения о геодезическом ведении строительного производства

.1 Геодезическое обеспечение строительного производства

.2 Состав инженерно-геодезических изысканий

.3 Промышленные и гражданские сооружения

.4 Геодезические сети на строительных площадках

.5 Создание геодезической разбивочной основы на строительной площадке

.6 Основные разбивочные работы

Глава 2. Геодезические работы в строительстве основных частей здания

.1 Геодезические работы при рытье котлованов

2.2 Геодезические работы при монтаже фундаментов

2.3 Закрепление осей и горизонтов на цоколе здания

2.4 Геодезические работы при возведении надземной части кирпичных зданий

Глава 3. Охрана труда и окружающей среды

Глава 4. Экономика, планирование и организация производства

Заключение

Список использованной литературы

Введение

Несмотря на многообразие инженерных сооружений при проектировании и возведении решаются следующие общие задачи; получение геодезических данных при разработке проектов строительства сооружений; определение на местности основных осей и границ сооружений в соответствии с проектом строительства обеспечение в процессе строительства геометрических форм и размеров элементов сооружения в соответствии его проектом.

В условиях рынка необходима стройная система организационно-технического образования инженерных кадров, которая помогла бы им овладеть методами организационно-технической оценки технических решений, выработать организаторов (руководителей) производства высокий профессионализм, предприимчивость, умение видеть перспективу, быть воспитателями и организаторами в строительстве.

Сейчас очень важно научить анализировать любую организационно-экономическую проблему с позиций системного анализа и использования ЭВМ, рационального использования материально-технических, трудовых и финансовых ресурсов.

Всему этому следует учитывать будущим руководителям - организаторам строительного производства.

Глава 1. Основные сведения о геодезическом ведении строительного производства

.1 Геодезическое обеспечение строительного производства

Современное строительное производство представляет собой единый производственный процесс, в который составными частями входят:

Инженерные изыскания - совокупность экономических, технических и экологических исследований района предполагаемого строительства с целью получения сведений о природных условиях для проектирования, строительства и эксплуатации инженерных сооружений в соответствии с их видом и назначением.

Строительное проектирование - комплекс работ по составлению проекта, который представляет собой совокупность чертежей и расчетов, необходимых для возведения инженерного сооружения с учетом конкретных условий строительства и особенностей его эксплуатации.

Строительно-монтажные работы - совокупность работ, реализующих проект.

Особую роль в строительном производстве играют геодезические работы. Они выполняются задолго до начала строительства, сопровождают проектирование и строительно-монтажные работы, а также продолжаются во время эксплуатации сооружений, если требуются наблюдения за их состоянием. От точности, полноты геодезических работ зависит качество и долговечность сооружений.

Геодезические работы в период изысканий заключаются: в создании опорных и съемочных сетей на участке будущего строительства; выполнении топографических съемок и составлении топографических планов различных масштабов участка строительства; в определении положения оси линейных сооружений на местности, т.е. трассировании, при линейных изысканиях.

Геодезические работы при проектировании заключаются: в размещении сооружений на горизонтальной плоскости и по высоте; расчете их размеров (параметров); подготовке чертежей и необходимых данных для перенесения проекта на местность и для возведения сооружения.

Геодезическое обеспечение строительно-монтажных работ включает в себя: вынос проекта на местность (разбивку сооружений); установку в проектное положение конструкций и отдельных частей сооружения на всех этапах его возведения (устройство фундамента и подвальной части, возведение надземной части и т.д.); контроль геометрических параметров возводимого сооружения; установку технологического оборудования; съемку законченных строительством сооружений и их частей, а также готовых территорий (исполнительные съемки); наблюдения за положением сооружений в процессе их строительства и эксплуатации, если требуются такие наблюдения (наблюдения за перемещениями и деформациями сооружения).

Изыскания, проектирование и строительство сооружений ведется по единым общегосударственным требованиям, которые разрабатываются на высоком научно-техническом уровне с учетом передовых достижений науки и техники. Они периодически даются в строительных нормах и правилах (СНиП), обязательных для всех учреждений и организаций.

. Проект производства геодезических работ (ППГР)

2. Разбивочные сети

. Прокладка сетей инженерных коммуникаций

. Устройство фундаментов и подвальной части

. Возведение подземной части

. Контроль геометрических параметров

. Исполнительные съёмки

. Наблюдения за перемещениями и деформациями

В настоящее время действующими являются следующие СНиПы (в соответствии с этапам строительного производства):

1.     СНиП11-02-96. Инженерные изыскания для строительства. Основные положения.

2.   СП11-104-97. Инженерно-геодезические изыскания для строительства.

3.       СНиП1.02.01-85. Инструкция о составе, порядке разработки, согласования и утверждения проектно-сметной документации на строительство предприятий, зданий и сооружений.

4.   СНиП3.01.03-84. Геодезические работы в строительстве.

Для разработки экономически целесообразных и технически обоснованных решений при проектировании и строительстве объектов, а также для прогнозирования изменений окружающей среды под воздействием строительства и эксплуатации предприятий, зданий и сооружений необходимо всестороннее комплексное изучение природных условий района (участка) строительства

Инженерные изыскания - это совокупность работ, выполняемых для обеспечения строительного проектирования необходимыми данными о природных условиях района (участка) работ.

Инженерные изыскания подразделяются на виды, основными из которых являются: инженерно-геодезические, инженерно-геологические, инженерно-гидрометеорологические.

Объектами изучения инженерно-геодезических изысканий является рельеф и ситуация в пределах участка строительства или трассы.

Целью инженерно-геологических изысканий является: изучение грунтов как основания зданий и сооружений; заключенные в грунтах воды; грунты как строительный материал.

В процессе инженерно-гидрометеорологических изысканий изучаются поверхностные воды и климат.

Эти изыскания проводятся для разработки проектов всех зданий и сооружений независимо от их назначения, вида и конструкции. Соотношение же основных видов изысканий определяется видом строительства. Так, для составления проектов линий электропередачи преимущественное значение имеют инженерно-геодезические изыскания; проектов гидроэлектростанций

-         инженерно-геологические; проектов портовых сооружений - инженерно-гидрометеорологические.

Для проектирования некоторых сооружений и специальных работ проводятся также в качестве самостоятельных и другие виды изысканий: мелиоративные, почвенные, геоботанические, лесотехнические и пр. К самостоятельным относятся изыскания источников водоснабжения.

В настоящее время ни один проект не может быть грамотно разработан и осуществлен без инженерных изысканий, т.е. инженерные изыскания являются неотъемлемой частью строительного производства, которое подразделяется на три составные части, или самостоятельные, но взаимосвязанные виды производственной деятельности: инженерные изыскания, строительное проектирование, строительно-монтажные работы. Изыскания различных видов сооружений имеют много общего, и их можно разделить на две группы: изыскания площадных сооружений (населенные пункты, промышленные предприятия, аэропорты и т.д.) и изыскания линейных сооружений (дороги, трубопроводы, линии электропередачи и т.д.).

.2 Состав инженерно-геодезических изысканий

Инженерно-геодезические изыскания представляют собой комплекс геодезических и топографических работ, выполняемых для обеспечения задач строительного проектирования.

В состав инженерно-геодезических изысканий для строительства входят следующие виды работ:

-         сбор и обработка материалов инженерных изысканий прошлых лет, топографо-геодезических, картографических, аэрофотосъемочных и других материалов и данных;

-         рекогносцировочное обследование территории;

-         создание (развитие) опорных геодезических сетей, включая геодезические сети специального назначения для строительства;

-         создание планово-высотных съемочных геодезических сетей;

-         перенесение проекта в натуру с составлением соответствующего акта;

-         топографическая (наземная, аэрофототопографическая, стереофотограмметрическая и др.) съемка, включая съемку подземных и надземных сооружений;

-         обновление топографических (инженерно-топографических) и кадастровых планов в графической, цифровой, фотографической и иных формах;

-         инженерно-гидрографические работы;

-         геодезические работы, связанные с переносом в натуру и привязкой горных выработок, геофизических и других точек инженерных изысканий;

геодезические стационарные наблюдения за деформациями оснований зданий и сооружений, земной поверхности и толщи горных пород в районах развития опасных природных и техноприродных процессов;

-         инженерно-геодезическое обеспечение информационных систем поселений и государственных кадастров (градостроительного и др.);

-         создание (составление) и издание (размножение) инженерно-топографических планов, кадастровых и тематических карт и планов, атласов специального назначения (в графической, цифровой и иных формах);

-         камеральная обработка материалов.

В состав инженерно-геодезических изысканий для строительства линейных сооружений дополнительно входят:

камеральное трассирование и предварительный выбор конкурентоспособных вариантов трассы для выполнения полевых работ и обследований;

- полевое трассирование;

-         съемки существующих железных и автомобильных дорог, составление продольных и поперечных профилей, пересечений линий электропередачи (ЛЭП), линий связи (ЛС), объектов радиосвязи, радиорелейных линий и магистральных трубопроводов;

-         координирование основных элементов сооружений и наружные обмеры зданий (сооружений);

-         определение полной и полезной длины железнодорожных путей на станциях и габаритов приближения строений.

При инженерно-геодезических изысканиях в период строительства, эксплуатации и ликвидации зданий и сооружений выполняются следующие виды работ:

- создание геодезической разбивочной сети (основы) для строительства;

-         вынос в натуру главных или основных разбивочных осей зданий и сооружений;

-         геодезические разбивочные и привязочные работы в процессе строительства в соответствии с рабочей документацией;

-         геодезический контроль точности геометрических параметров зданий и сооружений в процессе строительства;

-         исполнительные геодезические съемки планового и высотного положения зданий (сооружений) и инженерных коммуникаций;

-         контрольные исполнительные съемки законченных строительством зданий (сооружений) и инженерных коммуникаций;

-         наблюдения за осадками и деформациями зданий и сооружений, земной поверхности, в том числе при выполнении локального мониторинга за опасными природными и техноприродными процессами;

-         специальные стереофотограмметрические съемки по определению геометрических размеров элементов зданий, сооружений, технологических установок, архитектурных и градостроительных форм;

-         геодезические работы при монтаже оборудования, выверке подкрановых путей и проверке вертикальности колонн, сооружений и их элементов;

-         геодезические работы по определению в натуре скрытых подземных сооружений при ремонтных работах и др.;

-         составление исполнительной геодезической документации.

Основанием инженерно-геодезических изысканий является техническое задание заказчика и разрешение на проведение изысканий, полученное заказчиком в соответствующих органах.

Изыскания проводятся в две стадии: предварительная и окончательная.

На первой стадии изыскания заключаются в изучении района (участка) строительства и прилегающих территорий и подготовке имеющихся материалов в виде карт, планов с обновлением на них рельефа и ситуации. Масштаб устанавливается в зависимости от характера ситуации и рельефа, типа проектируемых сооружений. Итогом изысканий и проектных работ является топоплан в масштабе 1:10000 - 1:1000 с размещенными на нем инженерными сооружениями и коммуникациями (существующими и будущими) - генеральный план. К генеральному плану составляется строительный план, на который наносят все постоянные и временные сооружениями.

На второй стадии инженерные изыскания заключаются в подготовке более детальных и точных планов в масштабах 1:2000 - 1:500 с сечением рельефа 0,25-0,50 м для составления рабочих чертежей строительства инженерных сооружений. Наиболее полными по составу являются геодезические работы при изысканиях дорог.

Вытянутые искусственные сооружения называются линейными, например, линии электропередачи, связи, трубопроводы (водопровод, газопровод, канализация и др.), каналы, дороги (автомобильные, железные).

Ось линейного сооружения, обозначенная на карте (плане, фотоснимке) или на местности, называется трассой.

Характерными точками трассы являются:

-         начало трассы (Я. тр.) - начальная точка трассы;

-         вершины углов поворота (ВУ) - точки, в которых трасса меняет направление. Угол, на который трасса отклоняется от продолжения предыдущего (старого, заднего) направления, есть угол поворота трассы <р.

-         конец трассы (К. тр.)- конечная точка трассы.

Целью инженерно-геодезических изысканий для линейных сооружений является определение на местности оси будущего сооружения.

Процесс отыскания на карте или на местности наиболее целесообразного положения трассы называется трассированием. Различают камеральное трассирование (трасса намечается по картам, планам, фотоснимкам) и полевое (трасса укладывается непосредственно на местности).

Трассирование (как полевое, так и камеральное) выполняется двумя способами:

-         по заданному уклону /, когда основное внимание уделяется обеспечению допустимых уклонов (каналы, самотечные трубопроводы, железные и автомобильные дороги);

5.       Погрешность фиксации тф порядка 1 мм обеспечивается остро отточенным карандашом, допустимая величина этой ошибки составляет 1,6 мм. То есть использование остро отточенного карандаша обеспечивает с запасом точность фиксации выносимой точки. По принципу ничтожно малого влияния погрешность тф в этом случае также можно не учитывать.

6.       Погрешность способа полярных координат т** содержит две составляющие: продольную тл> обусловленную погрешностью построения проектного расстояния Л, и поперечную т'4, обусловленную погрешностью построения проектного дирекционного угла а.

Построение проектного отрезка Л-42 м с погрешностью порядка 1 мм обеспечивается 50-метровой рулеткой с миллиметровыми делениями с учетом поправок за наклон, компарирование, температуру и провес.

Одно построение дирекционного угла с такой точностью обеспечивается теодолитом Т5. Однако при выносе каждой точки строятся два дирекционных угла: исходный (при ориентировании лимба теодолита) и проектный.

В этом случае необходимо использовать точный теодолит типа Т2 со средней квадратической погрешностью построения угла 2, которым построение проектного дирекционного угла выполнятся с погрешностью 2-723, что с некоторым запасом обеспечивает заданную точность.

Таким образом, для выноса конструкции необходимо использовать: точный теодолит типа Т2 и визирную марку с оптическим отвесом, 50-метровую компарированную рулетку с миллиметровыми делениями и остро отточенный карандаш для фиксации выносимых точек

.3 Промышленные и гражданские сооружения

Все, что построено человеком для удовлетворения материальных и духовных потребностей общества называется сооружениями. Из множества сооружений выделяют группу сооружений, называемых зданиями.

Здание - надземное сооружение с внутренним пространством, которое предназначено для различных видов человеческой деятельности (жилые дома, магазины, заводские корпуса и т.п.).

Все сооружения, не относящиеся к зданиям (надземные, подземные, надводные, подводные), предназначенные для выполнения технических задач, принято называть инженерными сооружениями (дороги, мосты, плотины, метро и т.д.).

Структуру здания определяют его взаимосвязанные конструктивные элементы, фундаменты, стены, перекрытия, отдельные опоры (столбы, колонны), лестницы, перегородки, окна, двери, крыши, стропильные фермы.

Детали, из которых состоят конструктивные элементы, называются строительными изделиями (плиты, панели, площадки, лестничные марши.

Фундамент - конструкция ниже уровня земли, воспринимающая и передающая на фунт (основание) нагрузки от здания. Верхняя часть фундамента, на которой располагаются надземные части здания, называется обрезом, а нижняя его плоскость, опирающаяся на основание, подошвой фундамента. По конструктивной схеме различают следующие фундаменты ленточные, располагаемые сплошной лентой по всей длине стен и под рядами колонн; столбчатые для отдельно стоящих опор, а иногда и для стен; сплошные, представляющие собой сплошную плиту под всей площадью здания или его частью; свайные, состоящие из отдельных свай (стержней, погружаемых в грунт), объединенных поверху плитой, называемой ростверком.

По способу изготовления фундаменты бывают монолитные, представляющий единый блок, и сборные, состоящие из отдельных блоков.

Стены - вертикальные ограждения помещений от влияния внешней среды и друг от друга.

Перекрытия - конструкции, разделяющие здание на этажи.

Отдельные опоры (столбы и колонны) поддерживают перекрытия и другие элементы здания и передают нагрузку от них на фундаменты.

Лестницы служат для сообщения между этажами.

Перегородки - внутренние стены.

Окна предназначены для естественного освещения и проветривания помещений.

Двери служат для сообщения между помещениями.

Крыша - верхнее ограждение здания от атмосферных осадков, ветра и солнечной радиации.

Стропильные фермы - конструкции, на которых размешается покрытие крыши.

Конструкции подразделяются на несущие, которые воспринимают на себя нагрузку от вышележащих частей здания, снега, ветра и т.д., и ограждающие, которые предназначены только для ограждения внутренних частей здания от влияния метеоусловий.

Помещение, полы которого находятся на одном уровне, образуют этаж.

По этажности различают следующие здания: малоэтажные (до 3-х этажей); многоэтажные (4-9 этажей); повышенной этажности (10 и более этажей).

По конструктивной схеме различают следующие здания (рис. 43): бескаркасные, в которых несущими элементами являются стены; каркасные, в которых несущими элементами, образующими остов (каркас здания), являются колонны (вертикальные опоры) и горизонтальные связи между ними: ригели и прогоны. Ригель балка, которая укладывается на консоли продольного ряда колонн. Прогон - балка, соединяющая колонны поперечного ряда; комбинированные, в которых несущими элементами являются наружные стены и внутренние колонны с ригелями.

По методам выполнения строительных работ различают следующие здания:

кирпичные (блочные), возводимые из кирпичей и блоков, крупнопанельные, возводимые из крупноразмерных плоских элементов (панелей) заводского изготовления;

объемно-блочные, возводимые из объемных блоков полной заводской готовности (комнаты, санузлы и т.п.);

монолитные, возводимые как единое сооружение с помощью опалубки, которая представляет собой временное сооружение в виде двух тонких стен по внешнему и внутреннему контуру здания, между которыми заливается бетон;

сборные, которые собираются из заранее изготовляемых на заводе конструкций (колонн, ригелей, перекрытий и т.п.);

сборно-монолитные, отдельные конструкции, которых (например, внешние стены) возводятся монолитными.

По конфигурации различают следующие здания: односекционные (один подъезд); удлиненные (свыше двух секций);

сложной конфигурации (круглые, со смещенными секциями, с разворотом и т.п.).

Одно из основных требований к положению сборных элементов многоэтажных зданий заключается в том, чтобы сборные несущие конструкции совпадали по вертикали на всех этажах. Стыки этих элементов наиболее чувствительны к нагрузкам, что требует особой точности при их установке.

Другое важное требование состоит в том, чтобы была обеспечена собираемость здания. Монтаж должен выполнятся так, чтобы все детали (или их большинство) устанавливались в проектное положение с необходимой точностью без предварительной подгонки или обработки.

Сборный метод строительства является наиболее распространенным при возведении различных зданий. По назначению здания подразделяются на гражданские, промышленные и сельскохозяйственные.

К гражданским относятся здания, предназначенные для обслуживания бытовых и общественных потребностей людей. Гражданские здания разделяют на жилые (жилые дома, гостиницы, общежития) и общественные (административные, торговые, учебные, спортивные и т.д.). Гражданское здание состоит из следующих основных взаимосвязанных конструктивных элементов: фундаментов, стен, перекрытий, отдельных опор (колонн), лестниц, окон, дверей, перегородок, крыши.

К промышленным относятся здания, предназначенные для обслуживания нужд производства и транспорта (заводские и фабричные корпуса, электростанции, склады, депо и т.д.). Чаще всего они являются каркасными и оборудованными подъемно-транспортными мостовыми кранами, которые перемещаются по рельсам, уложенным на подкрановые балки. Подкрановые балки опираются на консоли колонн и служат также продольными элементами каркаса здания. Крановый путь (рельсы) крепят к подкрановым балкам болтами, петлями и специальными крюками. На крайних рядах колонн укрепляют стеновые панели.

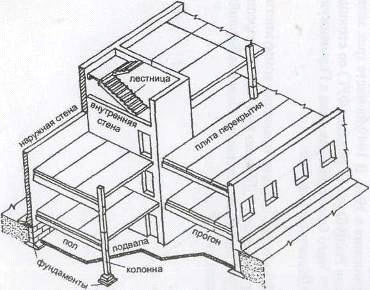

Рис. 1. Гражданское здание

Промышленные здания бывают одноэтажные, многоэтажные, однопролетными и многопролетными.

Каркас одноэтажного промышленного здания (рис. 2) содержит следующие основные конструктивные элементы: фундаменты колонн, фундаментные балки, колонны, подкрановые балки, фермы стропильные и подстропильные.

Рис. 2. Одноэтажное промышленное здание

Колонны размещают вдоль основных (разбивочных) осей здания - продольных и поперечных. Расстояние между продольными осями называется пролетом, между поперечными - шагом колонн.

Сельскохозяйственными называются здания, предназначенные для обслуживания потребностей сельского хозяйства (здания для содержания животных и птиц, теплицы, складские помещения и т.д.).

.4 Геодезические сети на строительных площадках

Решение многообразных задач строительного производства на всех его этапах (изыскания, проектирование, строительно-монтажные работы) возможно при соответствующем их геодезическом обеспечении, основой которого являются геодезические сети (плановые и высотные).

Геодезические сети в строительном производстве подразделяются на два вида: сети геодезического обоснования топографической съемки строительной площадки и геодезические строительные сети.

Сети геодезического обоснования

Сети геодезического обоснования создаются на стадии инженерно-геодезических изысканий, в результате которых получают топографический план будущей строительной площадки, используемый для проектирования инженерных сооружений. Точность плановых и высотных сетей определяется размером площадки и регламентируется СП 11-104-97 «Инженерно-геодезические изыскания для строительства» и СНиП 3.01.03-84 «Геодезические работы в строительстве» (табл. 1).

Таблица 1. Точность сетей геодезического обоснования

Площадь участка

Опорные сети

Класс

км2

класс

разряд

нивелирных сетей

От 25 до 50

4

1,2

III, IV

От 10 до 25

4

1,2

IV

От 5 до 10

-

1,2

IV

От! до 5

-

2

IV

До 1

Теодолитные ходы или

техническое


триангуляция (взамен теодолитных ходов)

нивелирование


На участках до I км2 геодезическое обоснование создается в виде теодолитных ходов и ходов технического нивелирования с закреплением не менее 20% пунктов постоянными знаками.

Сети геодезического обоснования используются также для предварительной разбивки запроектированных сооружений.

Геодезические строительные сети

Геодезические строительные сети создаются для выноса проектов на местность, для обеспечения строительно-монтажных работ и контроля за возведением сооружений (так называемые разбивочные сети), а также для наблюдений за положением сооружений в период их строительства и эксплуатации.

Плановые разбивочные сети на строительных объектах создают в виде специальных сетей. Наиболее распространенными видами этих сетей являются строительная сетка (для основных разбивочных работ) и сети для строительства уникальных сооружений.

Строительная сетка, стороны которой параллельны линиям застройки, позволяет без предварительных вычислений простыми способами выполнять разбивку главных и основных осей сооружений.

Для строительства уникальных сооружений, где требуется высокая точность детальных разбивочных работ, строят отдельные (локальные) разбивочные сети для каждого здания: внешние и внутренние.

Несмотря на разнообразие уникальных сооружений, принципы построения локальных разбивочных сетей являются общими:

-         плановые сети создаются в виде правильных фигур, повторяющих общую конфигурацию сооружения: прямоугольников, квадратов, ромбов и т.п., совокупности треугольников с общей вершиной (центральных систем), радиально-кольцевых систем и т.д.;

-         стороны фигур параллельны проектным осям сооружения;

-         локальные сети являются свободными, т.е. представляют собой замкнутый контур, в котором исходным является только один из пунктов и одно из направлений от этого пункта на наиболее удаленный пункт (обычно закрепляющий продольную ось);

-         точность разбивочных сетей повышается при переходе к более плотным и мелким построениям, т.е. по принципу «от общего к частному» в отличие от принципа построения других геодезических сетей.

Внешняя разбивочная сеть строится за пределами контура здания и предназначена для детальной разбивки осей в нулевом цикле, т.е. в котловане или на конструкциях подземной части сооружения, а также для передачи осей по вертикали методом наклонного проектирования. Кроме того, внешняя разбивочная сеть предназначена для определения фактического положения построенных частей и конструкций сооружения (т.е. для исполнительных съемок). Пункты внешней разбивочной сети закрепляются за пределами земляных работ надежными знаками, в местах, где обеспечивается их сохранность до конца строительных работ.

После завершения строительства подземной части сооружения создается внутренняя сеть на основе его внешней сети.

Плоскость, на которой первый раз построена внутренняя сеть, называется исходным горизонтом. Это может быть пол подвала (шахты) или пол первого этажа (перекрытие между подземной частью и первым этажом).

Пункты внутренней разбивочной сети намечают по плану первого этажа (или подвала) с учетом их сохранности и возможное передачи на Другие этажи (монтажные горизонты). Закрепление пунктов выполняется на конструкциях здания специальными знаками, насечками и кернами на металлических пластинах, дюбелями и т.п. с обязательной надписью несмываемой краской.

На монтажные горизонты, т.е. на первый, второй, третий и т.д. этажи, пункты разбивочной сети переносят с исходного горизонта. Но отвесным линиям. Проектирование должно быть таким, чтобы сохранилась единая ориентировка сетей на всех этажах и одноименные пункты находились на одной и той же отвесной линии. При сдвигах и разворотах затрудняются монтажные работы; кроме того, в конструкциях возникают односторонне направленные силы, что значительно снижает прочность сооружения. Особенно опасны такие смещения при строительстве высотных зданий.

Точность сети на исходном горизонте должна быть на класс выше, чем по характеристике строящегося здания, чтобы обеспечить точность разбивочных сетей на других монтажных горизонтах.

Проектирование пунктов на монтажные горизонты может быть выполнено с помощью приборов: для зданий до пяти этажей теодолитом с пунктов внешней сети, а для зданий большей высоты специальными приборами вертикального проектирования с пунктов внутренней сети. Требования к точности вертикального проектирования исходных, пунктов на монтажные горизонты приведены в табл. 2.

Таблица 2. Точность вертикального проектирования

Высоты проектирования, м

15(до 5 этаж.)

15-60 (5-15 этаж.)

60-100 (выше 15 этаж.)

Выше 100

Ср. кв. погрешность вертикального проектирования, мм

2

2,5

3

4

Тип прибора

тзр

Т5.Т2

Р2Ъ, ЦО-1, «Зенит ОДП», ПОВП


Положение полученных проектированием пунктов контролируется измерением углов и линий в полученной сети, значения которых сравниваются с исходными.

Для строительства подземных инженерных сетей разбивочная сеть создается в виде теодолитного хода вдоль трассы.

Высотная разбивочная сеть строительной площадки создается проложением отдельных нивелирных ходов, опирающихся на пункты высотной сети геодезического обоснования или государственные реперы. Пункты разбивочной высотной сети закрепляют в непосредственной близости от возводимых сооружений и часто совмещают с плановыми пунктами внешней разбивочной сети сооружения, в результате чего образуется сеть строительных реперов. Превышения в разбивочной сети определяют нивелированием IV класса.

Число реперов и их расположение на объекте должно обеспечивать передачу отметок на сооружения с одной установки нивелира.

При наличии строительной сетки разбивочной высотной сетью являются ее плановые пункты, по которым прокладываются ходы геометрического нивелирования соответствующей точности (обычно III или IV класса).

Пункты внутренней высотной сети (реперы и марки) закрепляются в конструкциях исходного горизонта (фундамента или первого этажа). Число пунктов исходной высотной сети должно быть не менее трех. Передачу отметок на пункты внутренней высотной сети исходного горизонта выполняют от реперов внешней высотной сети. Отметки пунктов высотной сети исходного горизонта вычисляют в двух системах', государственной и в условной системе здания (от строительного нуля, которым принимается уровень пола первого этажа данного здания).

Точность построения внутренней высотной сети должна быть такой же, как и при построении внешней высотной сети.

Высотная разбивочная сеть каждого монтажного горизонта должна иметь не менее двух реперов, отметки которых определяют нивелирным ходом, как минимум, от двух реперов исходного горизонта. Нивелирные ходы на более высокие этажи прокладывают по лестничным маршам, а в котлованы - по пологим съездам для транспорта (пандусам).

1.5 Создание геодезической разбивочной основы на строительной площадке

В промышленном и гражданском строительстве общей разбивочной основой строительной площадки является строительная сетка.

Строительная сетка может быть создана различными методами и способами: полигонометрией, триангуляцией, трилатерацией, засечками, четырехугольниками без диагоналей. Независимо от метода определение координат пунктов строительной сетки выполняется в такой последовательности:

1.       Составление проекта;

2.       Расчет разбивочных элементов для выноса исходного направления;

3.       Предварительная разбивка сетки на местности и закрепление ее временными пунктами;

4.       Измерение углов и линий с соответствующей точностью;

5.       Вычисление предварительных координат временных пунктов строительной сетки;

6.       Закрепление строительной сетки постоянными знаками и построение их проектных центров с координатами, кратными сторонам фигур (редуцирование пунктов сетки на проектное положение)',

7.       Контрольные измерения углов и линий строительной сетки.

Исходным направлением строительной сетки, запроектированной на генеральном плане, является одна из ее сторон (или часть стороны), расположенная наиболее удобно (для измерений) относительно исходных геодезических пунктов в районе строительства, в системе которых составлен генеральный план (рис. 3).

Рисунок 3

По вычисленным разбивочным элементам выносят три точки, закрепляют их на местности временными знаками (металлическими штырями, деревянными кольями и т.п.) и измеряют полученный угол, отклонение которого от 90° является показателем качества выноса исходного направления.

Так как координаты точек определялись графически (с точностью порядка 0,2 - 0,3 мм плана), то измеренный угол не будет прямым, но его отклонение от 90° не должно быть более 5 (длина исходной стороны должна быть не короче 100 м). Полученное отклонение устраняют перемещением конечных точек сторон угла (А и С на рис. в соответствующую сторону на половину углового отклонения', внутрь, если измеренный угол больше 90°, и наружу - в противном случае. Для перемещения рассчитывают линейную величину поперечного смещения, пропорциональную длине стороны угла, исходя из того, что одна угловая минута (Г) вызывает поперечное смещение точки, равное 2,9 см на каждые 100 м длины.

Исправленный угол измеряют и при необходимости снова перемещают конечные его точки в нужную сторону.

Можно выбрать три точки на одной линии и после их построения на местности измерить угол на средней точке. Отклонение этого угла от 180° устраняют перемещением конечных точек его линий аналогично.

От вынесенного исходного направления (или от двух исправленных взаимно перпендикулярных направлений) выполняют разбивку остальных пунктов строительной сетки одним из способов: полигонометрии, осевым, редуцирования.

Способ полигонометрии заключается в том, что вдоль линий строительной сетки прокладывают полигонометрические ходы соответствующей точности, образующие замкнутые полигоны. Пункты ходов закрепляют временными знаками, и они должны находиться от предполагаемых пунктов строительной сетки не дальше, чем длина рулетки. Координаты пунктов полигонометрических ходов вычисляют в частной системе координат А, В, в которой вычислены проектные координаты пунктов строительной сетки (при составлении ее проекта). По координатам пунктов полигонометрических ходов и проектным координатам пунктов строительной сетки вычисляют разбивочные элементы для каждого ее пункта. Пункты строительной сетки выносят от пунктов полигонометрических ходов с помощью теодолита и рулетки и закрепляют

Высотная разбивочная основа строительной площадки создается проложением ходов нивелирования соответствующей точности (обычно III и IV классов) по пунктам строительной сетки с их привязкой не менее, чем к двум реперам исходного геодезического обоснования или государственной геодезической сети.

1.6 Основные разбивочные работы

Геометрической основой инженерного сооружения являются разбивочные оси и монтажные горизонты, относительно которых даются в проекте размеры его частей и отдельных конструкций. При строительстве промышленных и гражданских сооружений исходными осями являются оси внешних стен, т.е. основные (габаритные) оси. При строительстве линейных сооружений (дорог, трубопроводов и т.п.) такими осями являются продольные оси, т.е. главные оси, или трасса, а при строительстве отдельных или специальных сооружений (башен, труб и т.п.) - оси симметрии (тоже главные оси).

Исходные (главные и основные) оси выносят в натуру от пунктов геодезической основы, а для выноса монтажных горизонтов создают высотную основу (сеть) соответствующей точности.

Отметки монтажных горизонтов в проектах задаются от условной плоскости - уровня чистого пола первого этажа (строительного нуля): со знаком плюс вверх и со знаком минус вниз. Для каждого сооружения строительный нуль имеет определенную абсолютную отметку.

На промышленных площадках и на крупных объектах гражданского строительства разбивку исходных осей выполняют от пунктов строительной сетки способом прямоугольных координат. Для этого определяют разность абсцисс Ах и ординат Ау выносимых точек основного контура сооружения и ближайших пунктов строительной сетки. Вычисленные отрезки Ах и А у строят на сторонах сетки.

Пример. На рис. разность координат для точки А1:

Ах = 692,00 - 600,00 = 92,00 м; Ау = 476,00 - 400,00 = 76,00 м.

Установив теодолит над пунктом № 3, наводят пересечение нитей зрительной трубы на пункт № 8 и вдоль визирной оси откладывают отрезок 76,00 м. Потом переносят теодолит в найденную точку, строят прямой угол и вдоль полученного направления откладывают отрезок 92,00 м, конечная точка которого является искомой точкой А1.

Аналогично находят на местности другие точки контура сооружения от пунктов № 4, № 7 и № 8. Для контроля разбивки измеряют стороны контура сооружения, а при возможности и его диагонали, и сравнивают полученные результаты с проектными значениями.

В тех случаях, когда размеры сторон сетки значительны и измерения линий механическими приборами затруднены, целесообразно использование для разбивок оптических и электронных дальномеров соответствующей точности. В этих случаях рейку или отражатель устанавливают по теодолиту на линии строительной сетки приблизительно на вычисленное расстояние от пункта и измеряют расстояние. Разность между измеренным и вычисленным расстоянием откладывают рулеткой вдоль линии строительной сетки вперед или назад и закрепляют найденную точку. Потом устанавливают рейку (отражатель) на закрепленную точку и выполняют контрольное измерение построенной линии.

Контроль разбивки выполняют также измерением внутренних углов контура сооружения. Отклонения измеренных углов от 90°, а также разность фактических и проектных расстояний не должны превышать значений. При больших отклонениях разбивку повторяют.

Если длины линий строительной сетки незначительны, то их целесообразно обозначить натянутой между пунктами капроновой нитью и построения отрезков выполнять без теодолита.

В случаях недостаточной плотности пунктов строительной сетки и при неблагоприятных условиях измерений вдоль ее сторон, а также на строительных площадках, где строительная сетка не создавалась, разбивка исходных осей выполняется полярным способом. Потом устанавливают теодолит над геодезическим пунктом и ориентируют лимб горизонтального круга вдоль исходной линии (на другой исходный геодезический пункт) отсчетом, равным ее дирекционному углу. Отложив на лимбе вычисленный дирекционный угол линии и вдоль визирной оси ее длину, находят положение определяемой точки.

Контроль и точность разбивки исходных осей сооружения, выполненной полярным способом, аналогичны указанным в способе прямоугольных координат.

Точность разбивок обоими способами приблизительно одинакова. Тот или другой способ применяется в зависимости от наличия геодезических пунктов и конкретных условий измерений.

Основные разбивочные работы завершаются закреплением осей специальными постоянными знаками, расположенными на продолжении осей за пределами земляных работ (выносками), в таких местах, где обеспечивается их наилучшая сохранность (рис. 1.8).

Главные оси закрепляют четырьмя знаками - по два знака с каждой стороны сооружения.

В качестве постоянных знаков применяют специальные железобетонные конструкции, обрезки рельсов, труб, арматуры и т.п. Их устанавливают в грунт ниже глубины промерзания и бетонируют.

Для временного закрепления используют деревянные колья, металлические штыри и обрезки труб.

Линейные сооружения на закруглениях следует закреплять в их главных точках: начале (НК), середине (СК), конце (КК). Вершины углов закрепляются с внешней стороны закругления несколькими способами в зависимости от условий на повороте: по два знака на продолжении осей; два

Осевые знаки располагают обычно на расстоянии 15 - 30 м от контура сооружения вне зоны земляных работ (на газонах, обочинах дорог, вдоль заборов и т.п.). Наименьшее расстояние допускается 3 м, наибольшее высоты здания, но не более 50 м.

На период строительства подземной части сооружения для закрепления осей и удобства разбивок создают обноску - временное ограждение вокруг здания на расстоянии 3-5 м от его внешнего контура.

На обноску переносят от створных знаков главные и основные оси с помощью теодолита, а затем от них линейными промерами - вспомогательные оси. Оси на обноске закрепляют гвоздями, а также штырями под ними и подписывают краской.

Обноска бывает сплошной, разреженной, створной. Сплошная обноска представляет собой доску на столбах с горизонтальным верхним ребром, которая окаймляет все здание (при строительстве монолитных фундаментов, при сложной конфигурации здания). Разреженную и створную обноски устанавливают отдельными частями (секциями) только на продолжении осей (при строительстве сборных, свайных и столбчатых фундаментов). В настоящее время применяют, в основном, створную обноску, так как она значительно дешевле сплошной и не затрудняет движение строительных машин и механизмов.

При глубине котлована более трех метров обноску делают внутри котлована.

В практике строительных работ применяется сборная инвентарная обноска, состоящая из полых металлических якорей, забиваемых в землю (вместо деревянных столбов) и соединяемых горизонтальными трубчатыми штангами с передвижными хомутами на них, которые устанавливаются на осях сооружения.

Кроме осей закрепляют не менее одного репера на каждое сооружение при строительстве нескольких зданий, для линейных сооружений - один репер через 0,5 км. Реперы обычно совмещают с осевыми знаками. По возможности реперы закрепляют на существующих устойчивых зданиях. Нулевой горизонт или удобные высоты (обычно кратные 0,5 м или 1 м) закрепляют на обносках, столбах, на сооружениях горизонтальными рисками (короткими линиями) несмываемой краской.

При наличии обноски оси восстанавливают с помощью капроновой нити, лески или монтажной проволоки натяжением между соответствующими знаками (гвоздями) на обноске.

В процессе строительства положение обноски должно оставаться неизменным. В противном случае обноска немедленно восстанавливается и оси переносятся на нее от выносок.

Если нет обноски, оси сооружения восстанавливают с помощью теодолита, для чего устанавливают его на одном из осевых знаков и наводят зрительную трубу на противоположный знак. В местах пересечения с другими осями намечают по две точки на визирной оси теодолита и закрепляют их. Потом переносят теодолит на другую перпендикулярную ось (или расположенную под углом) и поступают аналогично. На пересечении двух линий, соединяющих первую и вторую пару точек, находится пересечение соответствующих разбивочных осей (угол сооружения).

После завершения строительства подземной части сооружения выноски и обноска утрачивают свое практическое значение, так как по мере возведения стен закрывается видимость между противоположными осевыми знаками. Поэтому для обеспечения дальнейших разбивочных работ основные оси переносят внутрь зданий. Перенос осей выполняется до закрытия видимости между противоположными осевыми знаками, т.е. когда высота стен первого этажа не превышает 1 м. Оси внутри здания закрепляют на противоположных стенах скобами с насечками, кернами на металлических пластинах, специальными знаками. Часто оси внутри зданий закрепляют забетонированными в фундаменты или перекрытия знаками, над которыми возможна установка теодолита.

Кроме того, одновременно с этим снаружи здания на противоположных стенах закрепляются продольные и поперечные оси (рисками несмываемой краской или специальными знаками). По этим рискам основные оси проектируются с помощью теодолита на монтажные горизонты.

Внутрь здания переносят также высотные знаки - реперы, которые закрепляют надежными знаками в удобных местах или совмещают с плановыми знаками.

Глава 2. Геодезические работы в строительстве основных частей здания

.1 Геодезические работы при рытье котлованов

Котлован - искусственное углубление в земной поверхности, предназначенное для возведения фундамента и подземной части сооружения. В поперечном сечении котлован представляет собой трапеции, нижние основания которых образуют дно (нижний контур), верхние основания - бровку (верхний контур).

Детальные работы начинаются с разбивки котлованов. Разбивка выполняется в соответствии с рабочим чертежом, на котором указываются главные и основные оси сооружения, глубина котлована и размеры фундамента. В состав геодезических работ при устройстве котлована входят:

2.       вынос нижнего контура котлована;

3.       вынос верхнего (внешнего) контура котлована;

4.       нивелирование внешнего контура, котлована по квадратам;

5.       периодические исполнительные съемки котлована в процессе выемки грунта;

6.       зачистка дна и откосов котлована;

7.       исполнительная съемка котлована.

Вынос нижнего контура котлована выполняют от основных осей сооружения, предварительно вынесенных на обноску. Для этого через гвозди, закрепляющие основные оси на обноске, натягивают капроновые нити или тонкую проволоку, точки их пересечения проектируют на землю отвесом и обозначают кольями.

Потом вдоль продольных и поперечных осей откладывают отрезки с, равные половине ширины фундамента плюс 0,5 - 1 м для пазухи (расстояние от откоса до боковой наружной грани фундамента), в результате чего получают нижний контур котлована, который окончательно закрепляется кольями или металлическими штырями с выносками за пределы земляных работ.

Так как в процессе земляных работ колья будут уничтожены, то внешний контур привязывают к выноскам нижнего контура.

Нивелирование внешнего контура котлована по квадратам со стороной 5-10 м выполняют до начала выемки грунта. По результатам нивелирования определяют среднюю глубину выемки грунта в каждом квадрате как разность средней отметки квадрата и проектной отметки дна котлована, по которой подсчитывается объем земляных работ в квадрате. Общий объем земляных работ будет равен сумме объемов работ в квадратах контура котлована.

Периодические исполнительные съемки выполняют с целью вычисления текущих объемов земляных работ, а также для контроля за выемкой грунта, чтобы не допустить его излишней выемки и не нарушить естественный грунт, которой служит опорой (основанием) фундамента на проектной отметке дна. Для этого выемку фунта заканчивают с недобора и 10-20 см до проектной отметки дна котлована. Оставшийся грунт выбирают вручную или планировочными машинами, т.е. выполняют зачистку дна. Зачистка дна с необходимой точностью выполняется по кольям, которые предварительно устанавливают на проектную высоту по всей площади котлована через 5-10 м друг от друга в вырытых для этого углублениях.

Если котлован неглубокий (до 2 м), то установку кольев на проектную высоту выполняют от ближайшего репера. Если котлован глубокий, то отметку передают на временный репер, установленный на откосе или дне котлована. Нивелирный ход на дно котлована прокладывают по пологим въездам в котлован (пандусам) или откосам. При крутых откосах, когда установка нивелира на них невозможна, отметку вниз на временный (рабочий) репер передают с исходного репера с помощью двух нивелиров и подвешенной компарированной рулетки. Ошибка передачи высоты не должна превышать 1 см. От временного репера устанавливают торцы кольев на проектную отметку.

Отметку на дно глубокого котлована с точностью 1-2 см можно передать с помощью теодолита, у которого предварительно определено место нуля (МО) вертикального круга, в таком порядке:

устанавливают теодолит в рабочее положение на бровке котлована, а на исходном и рабочем реперах - рейки;

приводят вертикальный круг в основное положение (отсчеты по вертикальному кругу должны быть меньше 90° и положительными, если объектив зрительной трубы приподнят);

устанавливают на вертикальном круге МО (визирная ось зрительной трубы займет горизонтальное положение) и берут отсчет средней нитью по рейке, установленной на исходном репере,

наводят зрительную трубу на рейку, установленную на рабочем репере, определяют наклонное расстояние по нитяному дальномеру Д,, после чего устанавливают среднюю нить на удобное деление рейки V (обычно кратное 1 м) и берут отсчет по вертикальному кругу ВК, который в случае круговой оцифровки переводят в малый отсчет ВКМ (меньший 90°) вычитанием 180° один или два раза;

вычисляют угол наклона визирной оси V = ВКМ - МО, причем МО берется со своим знаком в малых отсчетах;

вычисляют превышение Л, конца визирной оси над ее началом:

определяют отметку рабочего репера второй раз аналогично, изменив высоту теодолита или наведения V на рейке.

Зачистка откосов котлована выполняется с помощью установленных по внешнему его контуру специально изготовленных откосников.

Исполнительная съемка котлована выполняется от основных осей, которые переносят на дно котлована после его окончательной зачистки. Для этого внешний и внутренний контуры привязывают к основным осям сооружения, а также выполняют нивелирование дна по квадратам со стороной 3-5 м. По результатам съемки составляют исполнительный чертеж котлована. На чертеже указывают: расстояние от контуров котлована (нижнего и верхнего) до основных осей сооружения; отметки поверхности внешнего контура до начала выемки грунта; исполнительные отметки и проектную отметку дна котлована. Отклонения исполнительных отметок должны быть не более 2-3 см.

Геодезические измерения при устройстве котлованов должны выполняться с погрешностью не более: линейные - 3 см; угловые - 30"; высотные - 1 см; определение объемов работ - 5%.

2.2 Геодезические работы при монтаже фундаментов

Одним из самых важных и ответственных этапов возведения сооружения является устройство фундамента, от качества монтажа которого зависит устойчивость и надежность сооружения, отдельных его конструкций и технологического оборудования.

По конструкции фундаменты подразделяются на сплошные, ленточные, столбчатые, свайные, а по способу изготовления - на монолитные и сборные.

Монтаж опалубки. Для возведения монолитных фундаментов используется опалубка, т.е. специальная форма - временное сооружение из тонких деревянных или металлических щитов по внешнему и внутреннему контуру фундамента, заполняемое бетоном. При сооружении фундаментов из железобетона внутри опалубки монтируют арматурный каркас, представляющий собой металлическую сетку или отдельные гибкие стержни. Разбивку арматурного каркаса выполняют от основных осей, которые переносят с обноски вниз и закрепляют на дне котлована обычно тоже на обноске, чаще всего створной. Поперечные размеры арматурного каркаса должны быть меньше поперечных размеров фундамента для обеспечения защитного бетонного слоя толщиной не менее 5 см.

Монтаж опалубки выполняется также от основных осей сооружения. Сначала устанавливают нижние ряды щитов, а потом верхние строго вертикально с помощью отвеса Отклонение опалубки от вертикали не должно превышать 5 мм на 1 м высоты, но не более 20 мм на всю высоту конструкции. Смещение оси опалубки относительно основных осей допускается не более 20 мм. Не допускается уменьшение поперечных размеров опалубки, а увеличение должно быть не более 5 мм. Установка опалубки завершается выверкой, при необходимости небольшими перемещениями щитов в случае недопустимых отклонений ее параметров и окончательным закреплением. При установке опалубки монтируют внутри нее так называемые закладные детали (металлические пластины, анкерные болты, вентиляционные трубы, пробки для вводов коммуникаций и т.д.), необходимые для закрепления на них строительных конструкций и оборудования.

После выверки на опалубку выносят проектные отметки верхнего обреза фундамента и фиксируют их тонкой чертой или гвоздями, по которым контролируют уровень заполнения опалубки бетоном. Ошибки выноса проектных отметок не должны превышать 3-4 мм.

Для приведения верхнего обреза фундамента к проектному уровню в сырой бетон устанавливают под нивелир на проектную высоту металлические штыри или гвозди, по которым затирают бетон специальным брусом с гладкой поверхностью.

После затвердевания бетона выполняют нивелирование поверхности фундамента по осям и через 5-10 м между ними. Кроме того, определяют фактическое положение осей фундаментов, а также закладных деталей относительно проектных осей. По результатам этих измерений составляют исполнительную схему фундамента, на которой указывают отклонение фактических величин от проектных

Монтаж монолитных фундаментов под колонны. В каркасных зданиях основными несущими элементами являются колонны: железобетонные или металлические (сплошные и решетчатые). В верхней части колонна имеет опорную площадку в виде выступа - консоль, на которую укладываются горизонтальные конструкции, составляющие здание: ригели, балки, фермы, перекрытия и др. Кроме того, к колоннам крепят вертикально плоские плиты (панели), образующие стены здания. Нижняя часть колонны опирается на фундамент, который принимает на себя нагрузку от вышележащих конструкций. Для каждой колонны устраивают отдельный фундамент.

Под железобетонную колонну монтируют фундамент в виде башмака с углублением (стаканом), в который устанавливают колонну. Стенки стакана должны быть отвесными и параллельны соответствующим основным продольным и поперечным осям. Для монолитного фундамента монтируют сначала опалубку, на которую выносят теодолитом или по натянутой проволоке продольные и поперечные оси с погрешностью не более ±5 мм. Высота дна задается нивелиром обычно на 2-3 см ниже проектной, чтобы избежать довольно сложного процесса по удалению излишнего бетона. Вертикальность опалубки проверяется отвесом.

После затвердевания залитого в опалубки бетона на фундаменты передаются и закрепляются рисками (короткими штрихами) продольные и поперечные оси.

Для этого устанавливают теодолит на каждой из разбивочных осей, наводят визирную ось на противоположный осевой знак и тонким карандашом обозначают проекцию визирной оси на краях стенок каждого стакана. Полученные точки соединяют острым предметом и образовавшуюся черту (осевую линию) обозначают яркой краской.

Монтаж фундаментов заканчивается их исполнительной съемкой.

По результатам исполнительной съемки составляют исполнительные сх По результатам исполнительной съемки составляют исполнительные схемы, на которых показывают:

фактические расстояния между поперечными и продольными осями фундаментов;

фактические расстояния от продольных и поперечных осей до стенок стакана в нижнем сечении;

отклонение фактической отметки дна стакана от проектной (после нивелирования дна стакана по углам и в середине и подливки бетона до проектной отметки).

Отклонение отметки дна стакана от проектной должно быть не более ± 5 мм. Смещение оси фундамента не должно превышать ± 10 мм. В стаканах с недопустимыми отклонениями осей подрубают соответствующие стенки. Дно стаканов на проектную высоту выводят его подчисткой или подливкой бетона.

Стальная колонна в нижней части имеет металлическую пластину с отверстиями по углам (башмак), которой она устанавливается на бетонный фундамент с анкерными болтами (якорь, деталь для крепления конструкций и их частей). Анкерные болты должны войти в соответствующие отверстия башмаков колонны, после чего башмак закрепляется на болтах гайками.

Для фундамента сооружается опалубка соответствующих размеров и формы, на которую переносятся и закрепляются рисками продольные и поперечные оси, а также проектная отметка его верха. Анкерные болты устанавливают внутрь опалубки относительно осей фундамента и относительно друг друга с погрешностью не более ± 5 мм. Для достижения необходимой точности установки болтов изготавливают специальную рамку прямоугольной формы соответствующих размеров с осевыми рисками и отверстиями по углам для анкерных болтов (шаблон-кондуктор). Перед бетонированием шаблон прочно укрепляют сверху опалубки по осевым и высотным рискам, вставляют в отверстия анкерные болты, устанавливают в вертикальное положение по отвесу и закрепляют их гайками. На проектную высоту болты устанавливают от верхней плоскости кондуктора с точностью ±5 мм. Нижние концы анкерных болтов приваривают к каркасу или арматуре, после чего снова делают контрольные промеры между болтами.

Одновременно с анкерными болтами устанавливают другие закладные детали, в том числе и геодезические знаки (металлические пластины) на краях фундамента вдоль его осей.

До бетонирования выполняют плановую и высотную выверку установки анкерных болтов и закладных деталей, при которой контролируют положение вынесенных на опалубку осей и высот, положение анкерных болтов по высоте, а также относительно осей и относительно друг друга. По результатам выверки составляют исполнительную схему. Бетонирование начинают только после устранения всех недопустимых отклонений.

В сырой бетон вбивают гвозди, с помощью нивелира устанавливают их на проектную высоту и по ним тщательно затирают весь верх фундамента пластиной с гладкой поверхностью.

После затвердевания бетона на фундамент выносят продольные и поперечные оси, обозначая их рисками на геодезических знаках и фундаменте. На геодезические знаки передают также высоту от ближайших реперов. От вынесенных высот и реперов выполняют исполнительную съемку фундамента и всех его закладных деталей, при которой выполняют нивелирование верхней плоскости фундамента по углам и в центре, измеряют расстояние от осей до центров анкерных болтов, расстояние между осями фундамента и т.д.

По результатам съемки составляют две исполнительные схемы: верхней плоскости фундамента и установки анкерных болтов.

На исполнительной схеме верхней плоскости фундамента показывают: проектную и фактическую отметки центра фундамента и уклоны от центра к углам (в десятитысячных с соответствующим знаком) как отношение разности высот угловой и центральной точки к длине диагонали.

На исполнительной схеме установки анкерных болтов показывают: фактические и проектные расстояния от осей до анкерных болтов и фактические расстояния между осями.

Отклонены анкерных болтов в плане и по высоте допускается не более ±5 мм, отклонения (уклоны) опорных плоскостей (башмака колонны и верхней плоскости фундамента) не должны превышать 1:1000-1:1500. Все недопустимые отклонения устраняют, после чего колонну устанавливают на фундамент. В тех случаях, когда требуется более высокая точность установки колонны в вертикальное положение, в верхней части фундамента устанавливают строго горизонтально и бетонируют отшлифованную металлическую пластину.

Монтаж сборных фундаментов

В жилищном и гражданском строительстве обычно применяют сборные фундаменты из бетона и железобетона, изготовляемые на заводах.

Ленточный фундамент под несущие стены состоит из подушек в виде трапеций и прямоугольных блоков, которые образуют также и стены подвала. Перед монтажом в котлован или траншею передают теодолитом или от обноски основные оси, вдоль которых тщательно по нивелиру выравнивают основание. На торцевых и верхних гранях подушек и блоков наносят осевые риски краской. Сначала выполняют разбивку угловых блоков и промежуточных приблизительно через 20 м. Эти блоки устанавливают на основание и тщательно проверяют их положение в плане по осевой проволоке или шнуру, а по высоте - нивелиром, не допуская отклонений относительно оси более ± 10 мм и по высоте более ± 5 мм.

Остальные блоки устанавливают по проволоке или шнуру, натянутых в 10-20 мм от наружных граней угловых блоков, и проверяют их положение по осевой проволоке и нивелиром. По осям первого ряда выполняют укладку по высоте других рядов фундаментных блоков.

Монтаж сборных фундаментов под колонны выполняется на предварительно подготовленное основание. Разбивку и закрепление осей выполняют отдельно для каждого фундамента с помощью теодолита или осевой проволоки от обноски. До монтажа наносят краской установочные риски на верхних и боковых гранях составных частей фундамента: стакане, блоке, подушке. Сначала устанавливают в проектное положение подушку. Другие части фундамента монтируют по их установочным рискам.

Свайные фундаменты состоят из погружаемых в грунт (обычно слабый или насыпной) свай, поверху которых укладывается железобетонная плита, называемая ростверком. Фундаментные сваи обычно проектируют рядами и располагают кустами. Разбивку мест погружения свай выполняют от основных и вспомогательных осей, построенных на дне котлована. Вдоль всех осей натягивают монтажную проволоку и способом прямоугольных координат или промерами по створу определяют положение центров свай с точностью 1-2 см. Для контроля погружения каждую сваю размечают на метровые отрезки от острия к оголовку и намечают яркой краской риску проектного погружения с буквами «ПГ» (проектная глубина погружения). В процессе погружения следят за вертикальностью свай с помощью теодолита (допустимое отклонение от вертикали 0.01). Для обеспечения вертикальности погружения сваи устанавливают в отвесное положение направляющую стрелу копровой установки с помощью теодолита или отвеса. При отклонении сваи от вертикального положения работы приостанавливают для выправления свай и положения механизмов.

По окончании погружения свай на их грани переносят и закрепляют горизонтальными рисками проектную отметку низа опорной фундаментной плиты (ростверка). По этим рискам сваи срезают и выполняют их исполнительную съемку. Отклонения в положении свай относительно осей не должна быть больше 0,4 стороны или диаметра сваи, но не более 40 см. Более точно устанавливаются крайние ряды свай: расстояние в свету От сваи до края ростверка должно быть 0,15 стороны или диаметра сваи, но не менее 5 см.

На сваи укладывают фундаментную плиту (ростверк). Если ростверк монолитный, то для его бетонирования выполняют разбивку опалубки от основных осей с точностью до 1 см. На поверхность ростверка переносят и закрепляют основные оси здания.

Указанная точность геодезических работ обеспечивается применением теодолита и нивелира технической точности, а также компарированной рулетки.

Обнаруженные в процессе исполнительной съемки недопустимые отклонения устраняют дополнительной рихтовкой.

Если полотно возводится на грунтах, слабо пропускающих влагу (глинах, суглинках и т.п.), то уклоны полотна в сторону водоотвода допускаются не более: продольный 0,005, поперечный 0,01.

В случае криволинейного пути разбивают по оси кривую данного радиуса и поперечники к ней, нивелируют точки на поперечниках, составляют проект вертикальной планировки пути, выносят проект на местность и возводят земляное полотно. На готовом полотне выполняют детальную разбивку кривой для каждого рельса отдельно. В остальном порядок работ аналогичен.

В период эксплуатации башенного крана систематически проверяют состояние подкранового пути, а также после сильных осадков, после замерзания и оттаивания грунта.

.3 Закрепление осей и горизонтов на цоколе здания

Подвальная часть здания содержит фундамент, по верху которого укладывается гидроизоляционный слой, предохраняющий здание от грунтовой влаги, и горизонтальные ряды блоков, образующие вертикальные стены подвала, на внутреннюю часть которых сверху опирается горизонтальное перекрытие - пол первого этажа. Стены подвала возводятся из прочного материала на некоторую высоту (0,5-1 м) над землей, чтобы образовалась нижняя выступающую часть наружных стен здания, так называемый цоколь (предохраняющий здание от механических воздействий). Для отвода атмосферной влаги вокруг здания укладывают твердое покрытие из асфальта или бетона - отмотку шириной около 1 м.

Геодезические работы при возведении подвальной части здания включают:

контроль за горизонтальным уложением рядов блоков друг над другом и за вертикальностью стен;

вынос отметки нижней плоскости перекрытия над подвалом и контроль за его уложением в горизонтальное положение с необходимой точностью с помощью нивелира;

вынос с помощью нивелира, как минимум, от двух реперов и закрепление на цоколе здания (снаружи и внутри) условного горизонта, смещенного вниз от нулевого горизонта (уровня чистого пола первого этажа). Нулевой горизонт, который всегда выше цоколя и перекрытия на целое число дециметров, выносят на стены здания (снаружи и внутри) после того, как они будут выведены над цоколем на соответствующий уровень;

вынос с помощью теодолита и закрепление снаружи на цоколе (рисками или специальными знаками) основных осей здания от осевых знаков до того, как закроется стенами взаимная видимость между ними,

исполнительную съемку подвальной части здания.

Вынос основных осей на цоколь здания выполняется теодолитом, который тщательно устанавливают над одним из осевых пунктов и наводят пересечением нитей зрительной трубы на центр противоположного знака, а потом опускают визирную ось до уровня цоколя и отмечают на нем пересечение нитей карандашом. Второй раз проектируют визирную ось на цоколь при другом положении вертикального круга и среднее ее положение закрепляют яркой краской или насечкой (отверстием, керном) на специальных знаках.

Сооружением подвальной части до уровня цоколя завершается нулевой строительный цикл. Геодезические работы в нулевом цикле завершаются исполнительной съемкой подвальной части здания, в процессе которой определяют и показывают на схеме:

фактические отметки пола подвала, верха гидроизоляции, верха цоколя;

отклонения фактических отметок от проектных верхней плоскости перекрытия в точках пересечения осей и между ними.

Отклонения фактических отметок от проектных не должны превышать: для пола подвала 2 см; гидроизоляции и перекрытия 1 см; цоколя 0,5 см.

Постоянная визирка представляет собой горизонтальную планку, прибиваемую гвоздями к верху доски обноски по оси траншеи. Первую танку устанавливают произвольно на высоте, удобной для визирования невооруженным глазом.

Зачистка дна выполняется до уровня, при котором верх ходовой визирки, установленной в любом месте траншеи, будет находиться на линии, соединяющей верх постоянных визирок. Эта линия определяется чаще всего невооруженным глазом или задается натянутой проволокой. Если траншея глубокая, то постоянные визирки необходимой длины закрепляются вниз от горизонтальной доски обноски.

Укладка труб на дно по оси выполняется с помощью отвеса от проволоки, проходящей через гвозди соседних обносок.

Укладка труб по высоте выполняется разными способами в зависимости от требуемой точности.

Все напорные трубопроводы и кабельные сети с достаточной точностью укладываются по ходовым визиркам. Безнапорные (самотечные) трубопроводы (различные виды канализации), имеющие, как правило, небольшие уклоны, укладываются с помощью нивелира, а каждая в отдельности труба - с помощью маяков. Маяк - это винт или шуруп, ввинченный в деревянный кол. Колья предварительно забивают по оси траншеи на расстояниях, равных длине отдельной трубы. Каждый шуруп устанавливают с помощью нивелира на проектную отметку. По головкам шурупов бетонируют дно траншеи или выравнивают грунт для укладки труб.

В крупных городах для коммуникаций устраивают коллекторы. Строительство коллекторов чаще всего выполняется открытым способом и в отдельных случаях - как тоннели. Вынос точек тоннеля выполняется с более высокой точностью.

Наиболее ответственной частью геодезических работ является ориентирование тоннеля по проектному дирекционному углу и особенно в тех случаях, когда строительство тоннеля ведется с двух сторон навстречу.

Недопустимые погрешности ориентирования приводят к значительным расхождениям встречных направлений. Передачу дирекционного угла с поверхности земли в тоннель выполняют проектированием конечных точек исходной линии с помощью отвесов или более точно с помощью приборов вертикального проектирования. Ориентирование подземных направлений может быть выполнено автономно с помощью гиротеодолита.

Отметки на дно тоннеля передаются от реперов на поверхности земли при помощи двух нивелиров и стальной рулетки (рис. 3.5, б). Нивелирование дна коллекторов, предназначенных для стока жидкостей, выполняется более точно, чем коллекторов других назначений.

Перед закрытием траншей и коллекторов выполняется исполнительная съемка, в процессе которой определяется фактическое положение коммуникаций в плане и по высоте. Засыпка траншей и коллекторов производится только после устранения всех недопустимых отклонений

2.4 Геодезические работы при возведении надземной части кирпичных зданий

После подвода подземных коммуникаций и возведения подземной части здания приступают к возведению надземной его части. Наиболее ответственной частью надземного цикла является возведение несущих кирпичных стен здания и монтаж вертикальных элементов его каркаса - колонн.

Разбивка надземной части кирпичного здания начинается с выноса и закрепления яркой краской осей несущих стен и их граней на горизонтальной поверхности цоколя. Выносят и закрепляют горизонтальными рисками внутри здания удобные условные высоты или нулевой горизонт (отметку чистого пола первого этажа).

Промерами рулеткой намечают расположение внутренних стен и проемов в соответствии с рабочим чертежом.

Кладка кирпичей выполняется горизонтальными и прямолинейными рядами, образующими вертикальные стены. Отклонение отдельных рядов от горизонта допускается не более 15 мм на 10 м длины. Отклонение стены от вертикали не должно превышать 10 мм на этаж и 30 мм на все здание.

Для обеспечения горизонтальности рядов по периметру цоколя выносят нулевой или смещенный горизонт и от него тщательно выкладывают несколько рядов внешних стен, на углах которых и через каждые 10 м горизонтальными рисками закрепляют один и тот же уровень. Рядом с рисками прибивают вертикальные рейки с делениями или вырезами через 75 мм (65 мм толщина кирпича, 10 мм толщина цементного раствора, на который укладывают кирпичи), так называемые порядовки. Шнур, натянутый между соответствующими делениями, образует горизонтальную и прямую линию кладки.

По мере возведения стен оси систематически выносят на грани стен. Первую выноску делают на высоте стен около 2 м. Оси обязательно выносят на каждый этаж здания. На значительные высоты перенос осей теодолитом становится затруднительным, кроме того, резко возрастают погрешности переноса. Поэтому наклонным проектированием перенос осей выше 8-10 этажей не целесообразен.

Вертикальность стен поверяется отвесом. От нити отвеса до стены измеряют через определенные интервалы (например, через 1 м) горизонтальные отрезки, разность которых характеризует отклонение стены от вертикальной линии.

Высоты на этажи здания передаются при помощи нивелира, рейки и подвешенной рулетки.

Разбивка перегородок, лестниц, балконов, дверных и оконных проемов и т.д. выполняется рулеткой от осей и высотных рисок.

Существует механизм для автоматической кладки кирпичей. Установка механизма выполняется по разбивочным осям с помощью теодолита, а по высоте с помощью нивелира.

Геодезические сети многоэтажных зданий

Возведение многоэтажных зданий в настоящее время выполняется в большинстве случаев посредством сборки из готовых строительных конструкций, изготовляемых на заводах. Главной задачей геодезических работ при этом является детальная разбивка осей, по которым устанавливаются конструкции и оборудование в проектное положение на всем протяжении строительного цикла. Детальная разбивка осей выполняется на основе внутренних геодезических разбивочных сетей (плановых и высотных), создаваемых на каждом монтажном горизонте (этаже).

Вначале создают внутреннюю базовую сеть на исходном горизонте (на фундаментной плите или на уровне первого этажа), а потом последовательно переносят ее (проектируют) по вертикальным линиям на последующие монтажные горизонты (второй этаж, третий этаж и т.п.) и получают аналогичную сеть на каждом из них (каркасную сеть), на основе которой создают разбивочную сеть этажа. Таким образом, геодезические сети многоэтажных зданий представляют связанные между собой однотипные геометрические построения на разных высотах, образующие пространственную геодезическую сеть, в которую входят:

сеть на исходном горизонте (базовая сеть);

сети на монтажных горизонтах (каркасные сети);

поэтажные разбивочные сети, создаваемые на основе каркасных.

Каркасные сети на монтажных горизонтах должны иметь одинаковую ориентировку, одноименные пункты должны располагаться на вертикальных линиях, между монтажными горизонтами должно соблюдаться проектное расстояние.

Пункты внутренней сети намечают по плану первого этажа (или подвала) с учетом сохранности и возможности передачи на другие монтажные горизонты. Закрепление пунктов выполняется на конструкциях здания специальными знаками, насечками и кернами на металлических пластинах, дюбелями и т.п. с обязательной подписью несмываемой краской.

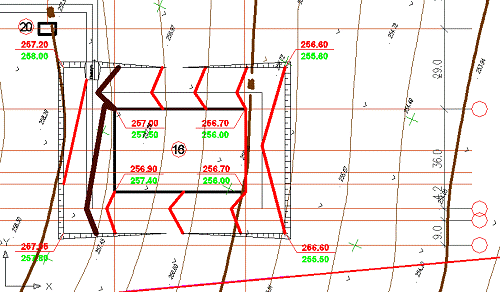

Рисунок 4

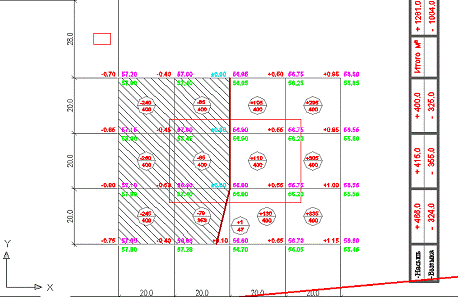

Рисунок 5

Глава 3. Охрана труда и окружающей среды

Охрана труда - система законодательных актов, социально-экономических, организационных, технических, гигиенических и лечебно-профилактических мероприятий и средств, предусматривающих безопасность, сохранение здоровья и работоспособности человека в процессе труда.

Одна из основных обязанностей администрации - обеспечить надлежащее техническое оборудование рабочих мест и создать условия, соответствующие правилам и нормам по охране труда (технике безопасности, производственной санитарии, электробезопасности и другим правилам). Особая ответственность ложится на администрацию по обеспечению здоровых условий труда при выполнении полевых топографо-геодезических работ, которые характеризуются специфическими особенностями: большим разнообразием физико-географических условий местности; проживанием в полевых условиях; обще-котловым питанием; проведением работ и постоянным перемещением отдельных производственных подразделений небольшим составом; нахождение их на открытом воздухе, зачастую в неблагоприятных и суровых климатических условиях, а в отдельных случаях в районах распространения инфекционных заболеваний, малообжитых и труднопроходимых местностях; организация переправ и движения через водные препятствия и по опасным участкам местности; отсутствием скорой медицинской помощи и др.

Кабинет Министров Республики Узбекистан совместно с Советом Федерации профсоюзов Узбекистана устанавливают уровни требований необходимые для обеспечения безопасности труда на производстве, путем разработки и принятия научно-обоснованных стандартов, правил и норм охраны труда, окружающей среды, а также разрабатывают по согласованию с профсоюзами и финансируют республиканские целевые программы по улучшению условий труда, предупреждению производственного травматизма, профессиональных заболеваний и контролируют их выполнение.

Министерства и ведомства по согласованию с соответствующими профсоюзными организациями разрабатывают и финансируют отраслевые программы по улучшению условий труда.

Администрация предприятия, собственных либо уполномоченный им орган управления обеспечивает на предприятии выполнение требований стандартов, правил и норм по охране труда, а также обязательств, предусмотренным коллективным договором.

Работники предприятия обязаны соблюдать требования правил и норм по охране труда, установленные соответствующими законодательными и нормативными актами республики, коллективными договорами.

Общее руководство по охране труда осуществляется по отраслям народного хозяйства комитетами, министерствами и ведомствами.

Основным направлением работы по охране труда министерства, ведомства является постоянное совершенствование организации работы по созданию здоровых и безопасных условий труда работающих, предупреждению производственного травматизма и профессиональных заболеваний.

С этой целью министерством, ведомством создается и постоянно совершенствуется служба охраны труда и нормативная документация по охране труда. Проводится анализ причин несчастных случаев на производстве и профессиональных заболеваний. На основании такого анализа разрабатываются мероприятия по предупреждению травматизма. Разрабатываются и утверждаются комплексный план улучшения условий, охраны труда и санитарно-оздоровительных мероприятий; целевая комплексная программа по сокращению применения ручного труда; план мероприятий по механизации ручных работ и дальнейшему оздоровлению условий труда женщин и подростков в целом по отрасли.

Вся работа проводится совместно с центральными отраслевыми комитетами профсоюза. Наиболее важные и актуальные вопросы рассматриваются на совместных заседаниях коллегий министерства, ведомства и центрального комитета профсоюза. Разработанные мероприятия проводятся в жизнь приказом руководителя министерства, ведомства.

Министерства и ведомства изучают, обобщают и распространяют передовой опыт по охране труда по подчиненным предприятиям.

Для решения вопросов, требующих научной разработки, привлекаются научно-исследовательские и проектно-конструкторские организации, а также ведущие специалисты.

Кроме этого, в соответствии с законодательством министерства, ведомства осуществляют внутриведомственный контроль за соблюдением законодательства и правил по охране труда и технике безопасности в отношении подчиненных им предприятий.

Финансирование охраны труда осуществляется государством, а также за счет добровольных взносов общественных объединений и предприятий независимо от форм собственности.

Бюджетные ассигнования на охрану труда (республиканские и местные), выделяемые в соответствующих бюджетах отдельной строкой, используются для содержания органов управления, надзора и контроля, финансирования научно- исследовательских работ, выполнения государственных целевых программ по охране труда.

Каждое предприятие выделяет на охрану труда необходимые средства в размере, определяемом коллективным договором. Работники предприятий не несут каких-либо дополнительных расходов на эти цели.

Предприятия вправе создавать централизованные фонды по охране труда за счет прибыли (доходов) от их хозяйственной, коммерческой, внешнеэкономической и иной деятельности, а также других источников.

Средства на охрану труда не могут быть использованы на иные цели.

Порядок образования и использования фондов определяется Кабинетом Министров Республики Узбекистан с участием Совета Федерации профсоюзов Узбекистана.

Министерства, ведомства, концерны, ассоциации и другие хозяйственные органы координируют работу по охране труда в соответствии с утвержденными ими положениями по согласованию с Центральным (республиканским) комитетом профсоюзов.

На предприятиях с численностью работающих 50 и более человек создаются службы (вводятся должности) по охране труда из числа лиц имеющих специальную подготовку, а насчитывающих 50 и более транспортных, кроме того, создаются службы (вводятся должности) по безопасности дорожного движения. На предприятиях с меньшей численностью работающих и количеством транспортных средств выполнение функций службы по охране труда возлагается на одного из руководителей.

Службы охраны труда и безопасности дорожного движения работают по положениям, согласованным с профсоюзным комитетом, и по своему статусу приравниваются к основным службам предприятия и подчиняются его руководителю.

Специалисты служб охраны труда имеют право контролировать соблюдение всеми работниками правил и норм по охране труда, выдавать руководителям структурных подразделений обязательные для исполнения предписания об устранении выявленных нарушений, а также вносить представления руководителям предприятий о привлечении к ответственности лиц, нарушающих законодательство об охране труда.

Специалисты служб охраны труда и безопасности дорожного движения не могут привлекаться к выполнению работ, не относящихся к их должностным обязанностям.

Службы охраны труда и безопасности дорожного движения ликвидируются только в случае прекращения деятельности предприятия.

Основными обязанностями работников службы охраны труда являются:

организация обеспечения своевременного проведения обучения и инструктажей по технике безопасности, осуществление контроля за их качеством, а также наличием у работающих соответствующих удостоверений на право ведения работ;

организация пропаганды по соблюдению требований охраны труда, техники безопасности и производственной санитарии, а также обеспечение подразделений необходимыми инструкциями, плакатами, литературой и др.;

осуществление контроля за соблюдением требований и норм по охране труда, технике безопасности, пожарной безопасности и электробезопасности, промышленной санитарии, а также своевременное предоставление трудящимся льгот по охране труда и обеспечение их лечебно-профилактическим питанием, спецмолоком и др.

Работники службы охраны труда и техники безопасности имеют право:

беспрепятственно посещать подчиненные подразделения, осматривать производственные, служебные и бытовые помещения, знакомиться с отчетами, материалами расследований несчастных случаев и другой документацией по охране труда и технике безопасности;

запрещать эксплуатацию технологического и вспомогательного оборудования, производство работ на отдельных участках и процессах, транспортных и грузоподъемных средств и механизмов и другое, если это угрожает жизни или здоровью работающих, с обязательным уведомлением об этом руководителя или главного инженера предприятия;

привлекать по согласованию с руководством подразделения соответствующих специалистов технических служб или других подразделений к проверкам состояния охраны труда; запрашивать и получать от подчиненных подразделений материалы по охране труда и технике безопасности, а также требовать от лиц, допустивших нарушения требований безопасных и здоровых условий труда, письменных объяснений;

Большое место в системе мероприятий отводится составлению проектов безопасной организации полевых работ по экспедиции, полевым партиям и бригадам, независимо от района и видов работ.

Первоначальные проекты безопасной организации полевых работ, разрабатываемые руководителями бригад, являются затем составной частью проектов организации безопасных работ партий, экспедиции и отображают следующие основные вопросы: даты начала, окончания и порядок ликвидации полевых работ, описание особенностей участков и условий труда на закрепленном объекте, влияющих на сложность и организацию работ; планируемые мероприятия по охране труда; количество бригадо-месяцев, необходимое для выполнения производственного задания по нормам с учетом производительности труда, и другие вопросы производственной деятельности.

При составлении проекта вычерчивается в произвольном масштабе схема работ, а в необходимых случаях схема безопасного передвижения по сложному участку с указанием мест и сроков переправ через водные препятствия; элементы местности, отрицательно влияющие на организацию работ, маршрут движения по участку работ; базы и склады.

Последующим этапом проводимой работы является составление календарного плана мероприятий по технике безопасности, который должен предусматривать: даты прохождения работниками подразделений медицинского освидетельствования; проведение профилактических прививок, обучения и инструктажей по технике безопасности; получения необходимого снаряжения и оборудования для обеспечения безопасного ведения работ, продуктов питания; составление актов готовности бригад и автотранспорта, выделяемого для производства полевых работ.

Подготовленные рабочие проекты по безопасности организации полевых работ представляются на рассмотрение и заключение в специальную комиссию экспедиции, которая назначается ежегодно приказом по экспедиции.

Завершающим этапом подготовки к полевым работам является рабочий проект по безопасной организации работ экспедиции, который должен состоять из рабочих проектов полевых партии и бригад. К проекту экспедиции прикладываются объяснительная записка, обзорная схема, план и график оргтехмероприятий по подготовке к полевым работам. Защита проекта организации работ экспедиции производится в центральной комиссии предприятия, которая рассматривает эти вопросы по утвержденному графику.

В соответствии с требованиями предусматривается обучение работающих безопасности труда проводить на всех предприятиях, независимо от характера и степени опасности производства.

Лиц, входящих в состав комплексных бригад, обучают безопасным методам труда в полном объеме по их основной и совмещаемой профессиям.

Общее руководство и организация обучения по предприятию возлагается на руководителя предприятия, а в подразделениях - на руководителя подразделения.

Контроль за своевременностью и качеством обучения работающих безопасности труда в подразделениях предприятия осуществляет отдел (бюро, инженер) охраны труда (техники безопасности) или инженерно-технический работник, на которого возложены эти обязанности приказом руководителя предприятия.

По характеру и времени проведения инструктаж работающих подразделяется на:

вводный;

первичный на рабочем месте;

повторный;

внеплановый;

текущий.

Вводный инструктаж проводят со всеми принимаемыми на работу, независимо от их образования, стажа работы по данной профессии или должности, а также с командированными, учащимися и студентами, прибывшими на производственное обучение или практику.

Первичный инструктаж на рабочем месте проводят со всеми вновь принятыми на предприятие, переводимыми из одного подразделения в другое, командированными, учащимися и студентами, прибывшими на производственное обучение или практику, с работниками, выполняющими новую для них работу, а также со строителями при выполнении строительно-монтажных работ на территории действующего предприятия. Первичный инструктаж на рабочем месте проводят с каждым работником с практическим показом безопасных приемов и методов труда.

Все рабочие после первичного инструктажа на рабочем месте и проверки знаний в течение 2-5 смен (в зависимости от стажа, опыта и характера работы) выполняют работу под наблюдением мастера или бригадира, после чего оформляется допуск их к самостоятельной работе. Допуск к самостоятельной работе фиксируется датой и подписью инструктирующего в журнале регистрации инструктажа на рабочем месте (личной карточке инструктажа).

Повторный инструктаж проходят все работающие независимо от квалификации, образования и стажа работы не реже, чем через шесть месяцев.

Повторный инструктаж проводят с целью проверки и повышения уровня знаний правил и инструкций по охране труда индивидуально или с группой работников одной профессии по программе инструктажа на рабочем месте.

Внеплановый инструктаж проводят при:

изменении правил по охране труда;

изменении технологического процесса, замене или модернизации оборудования, приспособлений и инструмента, исходного сырья, материалов и других факторов, влияющих на безопасность труда;

нарушении работниками требований безопасности труда, которые могут привести или привели к травме, аварии, взрыву или пожару;

перерывах в работе: для работ, к которым предъявляются дополнительные (повышенные) требования безопасности труда, - более чем на 30 календарных дней, а для остальных работ - 60 дней.

Внеплановый инструктаж проводят индивидуально или с группой работников одной профессии в объеме первичного инструктажа на рабочем месте.

Текущий инструктаж проводят с работниками перед производством работ, на которые оформляется наряд-допуск. Проведение текущего инструктажа фиксируют в наряде-допуске на производство работ.

О проведении первичного, повторного и внепланового инструктажа на рабочем месте лицо, проводившее инструктаж, делает запись в журнале регистрации инструктажа на рабочем месте (в личной карточке инструктажа) с подписью инструктируемого и инструктирующего. При регистрации внепланового инструктажа указывают причину, вызвавшую его проведение.

Дальнейшее повышение рабочими уровня знаний по безопасности труда осуществляют:

на курсах повышения квалификации;

на курсах по безопасности труда.

Повышение знаний инженерно-технических работников

по безопасности труда осуществляется ими при повышении квалификации:

на специальных курсах (семинарах) по охране труда;

в институтах повышения квалификации;

на курсах при научно-исследовательских институтах и предприятиях;

на факультетах и курсах повышения квалификации при высших учебных заведениях.

По окончании обучения инженерно-технических работников в институтах, на факультетах и курсах повышения квалификации должна быть предусмотрена проверка знаний по охране труда.

При производстве топографических работ следует уделять большое внимание вопросам охраны природы. При этом необходимо стремиться к максимальной сохранности лесных и пахотных земель, пастбищ и других сельскохозяйственных угодий. Прокладку опорных ходов нужно выполнять по возможности вдоль дорог и троп, располагая центры и реперы в местах отсутствия лесонасаждений и сельскохозяйственных культур. При передвижении транспорта необходимо свести к минимуму повреждения ценных угодий и проведение лесных вырубок; с этой целью следует стремиться к более широкому использованию аэрогеодезических методов измерений. При развитии съемочного обоснования нужно по возможности использовать естественные контуры и местные объекты для размещения опорных точек, чтобы исключить нанесение ущерба природе.

При выполнении работ в населенных пунктах запрещается производить измерения на газонах, в огородах и других местах искусственных насаждений, рубить деревья и кустарники, ломать ветки. Нельзя засорять территорию и водоемы бытовыми отходами, выбрасывать бумагу, упаковочные материалы, банки, бутылки и т. п.; они должны быть сложены в ящики и контейнеры для сбора мусора. При работе в парках и скверах запрещается повреждать многолетние и однолетние насаждения.

В процессе работы необходимо предпринимать меры, исключающие загрязнение водных источников и окружающей среды, сохранять и охранять леса, торфяники и сельскохозяйственные посевы от пожаров. Правилами пожарной безопасности запрещается разводить костры возле нефтепродуктов и других легковоспламеняющихся веществ, вблизи деревьев, кустарников и спелых посевов, в местах с подсохшей травой, на торфяниках. Костры следует окапывать канавой и тщательно гасить, засыпая песком, землей или заливая водой. Нельзя бросать на землю горящие спички и тлеющие окурки в сухом лесу или на лугу с высохшей травой. Работники полевых партий в случае обнаружения очага пожара вблизи места их работы должны немедленно принять меры по быстрейшей его ликвидации.

Глава 4. Экономика, планирование и организация производства

Основной задачей деятельности Госкомземгеодезкадастра является наиболее полное удовлетворение растущих общенародных потребностей в геодезических данных, топографических съемках и картографических материалах. Исходя из этого, экономическая работа в отрасли нацелена на ускорение интенсификации экономики топографо-геодезического производства, совершенствование системы планирования и стимулирования, развитие и укрепление хозяйственного расчета, усиление воздействия всего хозяйственного механизма на повышение эффективности производства и качества работы.

Важной неотъемлемой частью хозяйственного механизма является хозяйственный расчет. Хозрасчет экономически заинтересовывает каждый производственный коллектив в эффективной работе. Это обеспечивается сочетанием государственных интересов с материальной заинтересованностью всего коллектива и каждого работника в высоких конечных результатах труда. Конкретные формы это сочетание находит в системе стимулирования производительного, качественного труда.

Стоимость производства работ является важнейшей экономической категорией.

В топографо-геодезическом производстве используют несколько стоимостных оценок:

сметная стоимость - стоимость запланированного или выполненного объема работ, определяемая по сметам к техническим проектам на основании расценок (цен) или прямым расчетом;

плановая себестоимость - стоимость запланированного или выполненного объема работ, определяемая в планах на текущий год на основании плановых калькуляций, выражающая ожидаемые (или ожидавшиеся) по разработанному плану затраты на производство;

себестоимость - фактическая стоимость работ, которая подсчитывается в результате бухгалтерского учета фактических затрат на производство и выражает собственные уже произведенные затраты.

Разность между сметной стоимостью и плановой себестоимостью называют плановой прибылью, а разность между плановой себестоимостью и себестоимостью - сверхплановой прибылью. Таким образом, разность между сметной стоимостью и себестоимостью будет определять прибыль предприятия. Рассчитанная в бухгалтерских балансах с учетом доходов от непроизводственной деятельности, она носит название балансовой прибыли.

Осуществление режима экономии требует последовательного и неуклонного снижения себестоимости работ, т. е. экономного расходования всех видов ресурсов. Поэтому в системе плановых показателей ныне повышается значение показателя себестоимости. Добиться ее неуклонного снижения возможно лишь на основе тщательного анализа затрат, составляющих себестоимость по отдельным слагающим. Поэтому принято классифицировать все слагающие по отдельным признакам.

Структура себестоимости топографо-геодезических работ (по элементам затрат, в % к итогу) следующая: сырье и основные материалы - 3,5%, вспомогательные и прочие материалы - 0,4%, топливо и энергетические материалы-1,5%, малоценные и быстро- изнашивающиеся предметы и спецодежда (износ) - 2,8%, заработная плата основная и дополнительная - 49,2%, начисления на заработную плату - 2,4%, полевое довольствие - 5,4%, амортизация - 5,2%, транспорт - 27,8%, прочие расходы - 1,8%. Таким образом, в структуре себестоимости топографо-геодезических работ около половины занимают затраты на заработную плату, и их производство характеризуется как трудоемкое производство.

Предприятия Госкомземгеодезкадастра выполняют госбюджетные, финансируемые за счет средств государственного бюджета, работы и договорные, финансируемые за счет средств заказчиков.

Топографо-геодезические работы выполняются двумя способами - хозяйственным и подрядным. На производство работ хозяйственным способом требуются собственные трудовые, материальные и финансовые ресурсы. При подрядном способе требуются лишь финансовые ресурсы.

Наконец, стоимость производства топографо-геодезических работ слагается из затрат на собственно производство работ и затрат на так называемые организационно-ликвидационные работы (орглики). Затраты на производство работ связаны с выполнением отдельных процессов непосредственно на объекте. Затраты на орглики связаны с подготовкой работ на объекте и их ликвидацией, т.е. на перевозки работников, собственных транспортных средств, приборов, инструментов, оборудования, материалов и в необходимых случаях горючего, продовольствия и фуража.

Существенная особенность затрат на организационно-ликвидационные работы состоит в том, что они трудно поддаются нормированию, а следовательно, снижается уровень их планирования, а углубленный экономический анализ, проводится далеко не всегда. Между тем затраты на орглики могут достигать 70-80% от затрат на собственно производство работ. Наведение порядка в планировании и использовании средств на организационно-ликвидационные работы является непременным условием экономного ведения хозяйства.

В свою очередь затраты на собственно производство работ и затраты на организационно-ликвидационные работы состоят из основных и накладных расходов. Основные расходы могут быть рассчитаны на единицу продукции по каждому процессу и состоят из отдельных статей. \

Установлен следующий состав статей основных расходов:

В статью 1 - «Основная заработная плата производственного персонала» - входит основная заработная плата производственных инженерно-технических работников и рабочих; надбавки за районный коэффициент в размере от 15 до 100%; надбавки за высоко-горность в размерах 10 % при производстве работ на высотах от 1500 до 1700 м, 15%-на высотах от 1701 до 2000 м, 30%-от 2001 до 3000 м и 40% -свыше 3000 м;

В статью 2 - «Дополнительная заработная плата производственного персонала» - включаются предусмотренные действующим законодательством о труде выплаты производственному персоналу за нерабочее время (очередные и учебные отпуска, выходные пособия, оплата за время, затраченное на выполнение государственных обязанностей, и т. п.); затраты на дополнительную заработную плату рассчитывают в следующих размерах от основной производственной заработной платы: для ИТР на полевых работах - 8,7%, для ИТР на камеральных работах - 6,4%, для рабочих - 4,2%.

В статью 3 - «Начисления на заработную плату производственного персонала» - включаются отчисления на социальное страхование от основной и дополнительной заработной платы производственного персонала в размере 4,8%.

В статью 4 - «Полевое довольствие производственного персонала» - включаются затраты по выплате полевого довольствия производственному персоналу в размере 40-50% от заработной платы в зависимости от района производства работ.

В статью 5 - «Материалы» - входят все затраты на материалы, используемые непосредственно при производстве работ (цемент, гвозди, лесоматериалы, трубы, черные и цветные металлы, химикаты, фотобумага, фотопленка, журналы, бланки, чертежно-канцелярские материалы и др.), рассчитанные по действующим нормам расхода материалов и установленным ценам.

В статью 6 - «Транспорт производственный» - включаются затраты на содержание применяемого при производстве работ собственного транспорта, а также стоимость аренды наемного транспорта.

В статью 7 - «Амортизация производственных инструментов, приборов и оборудования» - входят амортизационные отчисления в установленных размерах от стоимости основных фондов, используемых непосредственно на топографо-геодезических работах.

В статью 8 - «Износ малоценных инструментов и предметов снаряжения» - включаются расходы по износу малоценных инструментов и предметов снаряжения, не числящихся в основных фондах. Сумма расходов определяется на основании перечня инструментов и предметов снаряжения, установленного для каждой бригады, и норм износа.

В статью 9 - «Прочие основные расходы» - входят оплата квартирных, суточных, подъемных и стоимости проезда при командировках и перемещениях производственного персонала, возмещение ущерба колхозам, совхозам и другим организациям и частным лицам, причиненного в связи с производством топографо-геодезических работ.

Накладные расходы не могут быть рассчитаны на единицу продукции. При составлении смет на производство топографо-геодезических работ их начисляют на суммы основных расходов в установленных для каждого предприятия размерах. В планах предприятий их определяют непосредственным расчетом с учетом предстоящих фактических затрат и их уровня в прошлые годы. Накладные расходы также состоят из отдельных статей. Без детальной расшифровки к ним относятся затраты на содержание управленческого и административно-хозяйственного персонала предприятий, экспедиций и цехов; на содержание и ремонт зданий и транспортных средств; расходы по охране труда и технике безопасности, по повышению квалификации персонала, руководству практикой студентов, организованному набору рабочих, рационализации и изобретательству, содержанию охраны, почтово-канцелярские и другие расходы. Существенную часть в накладных расходах составляют административно-управленческие расходы.

Для составления сметы используется сборник цен, предназначенный для определения стоимости, нормативов заработной платы и трудовых затрат при выполнении геодезических, топографических и картографических работ предприятиями и организациями Госкомземгеодезкадастра и другими предприятиями и организациями.

Сборник содержит цены, нормативы заработной платы и трудовых затрат на укрупненные и единичные процессы следующих геодезических, топографических и картографических работ:

создание государственных геодезических сетей, сетей сгущения и съемочного обоснования; гравиметрические работы; нивелирование; топографические съемки; топографические съемки застроенных территорий; обновление топографических карт и планов; съемка подземных коммуникаций; создание и обновление цифровых топографических карт и планов с применением цифровой фотограмметрической системы; цифровое картографирование; картографические и чертежно-оформительские работы; вычислительные, проектно-сметные работы, составление технических отчетов, машинописные работы с применением ПК; фотолабораторные работы; обработка материалов аэрофотосъемочных работ.

Цены рассчитаны в соответствии с требованиями действующих нормативно-технических документов: инструкций, руководств, наставлений, правил, а также:

Гражданского Кодекса Республики Узбекистан;

Налогового Кодекса Республики Узбекистан;

Закона Республики Узбекистан «О геодезии и картографии»;

Положения о составе затрат по производству и реализации продукции (работ, услуг) и о порядке формирования финансовых результатов, утвержденного постановлением Кабинета Министров Республики Узбекистан от 5.02.1999 г. № 54 с внесенными изменениями и дополнениями согласно постановлениям Кабинета Министров Республики Узбекистан от 11.06.2003 г. № 261, от 16.06.2003 г. № 270, от 15.10.2003 г. №444;

Цены в сборнике представлены в базовых коэффициентах к минимальному размеру оплаты труда и учитывают основные затраты (прямые и косвенные) на производство геодезических, топографических и картографических работ без учета расходов на проведение организационных и ликвидационных мероприятий, расходов периода и затрат на метрологическое обеспечение единства и точности средств измерений при производстве геодезических, топографических и картографических работ.

Расходы на проведение организационных и ликвидационных мероприятий определяются по нормативам в процентах от основных затрат на производство полевых работ. В особых случаях состав затрат на проведение организационных и ликвидационных мероприятий определяется прямым расчетом (труднодоступные, необжитые, удаленные районы и т.п.). Нормативы расходов на проведение организационных и ликвидационных мероприятий утверждаются Госкомземгеодезкадастром.

Расходы периода определяются по нормативам, установленным Госкомземгеодезкадастром для предприятий и организаций, входящих в его состав, в процентах от основных затрат на производство работ и затрат на проведение организационных и ликвидационных мероприятий. Цены установлены с учетом плановой прибыли в размере 10%.

Расходы на метрологическое обеспечение единства и точности средств измерений при производстве геодезических, топографических и картографических работ устанавливаются в размере 2% от стоимости работ, на которых планируются метрологические исследования. Цены, нормативы заработной платы и трудовых затрат включают затраты на все операции и процессы, необходимые для выпуска конечной продукции.

Цены с расходами на проведение организационно-ликвидационных мероприятий учитывают затраты на все сопутствующие основному производству подготовительные и вспомогательные работы: техническую подготовку производства; рабочее проектирование;

обучение специалистов и рабочих безопасным методам производства работ; текущий ремонт, поверки и исследования инструментов и приборов; переезд производственного персонала на участок работ и обратно; доставку материалов, снаряжения, инструментов на участок работ и обратно; организацию и содержание временных полевых баз и средств радиосвязи, устройство рабочих помещений или палаток для бригад на участках работ;

производство контрольных операций, оформление материалов, сдачу и приемку работ.

Затраты на выполнение аэрофотосъемочных работ ценами не учтены и определяются отдельно, по договорным ценам организаций, выполняющих эти работы. В случаях выполнения работ не в полном объеме, предусмотренном составом работ, к ценам следует применять понижающие коэффициенты, соответствующие фактической трудоемкости работ.

При выполнении геодезических, топографических и картографических работ с использованием материалов ограниченного пользования, к ценам и нормативам применяется коэффициент 1,1.

При производстве работ в районах, где установлены районные надбавки к заработной плате и надбавки за особые условия работ (горные и высокогорные, пустынные и безводные районы), к ценам применяются поправки, рассчитываемые путем умножения норматива заработной платы на коэффициенты, помещенные в таблице 3.

Таблица 3

Надбавки к заработной плате, %

10

15

20

30

40

50

60

70

80

90

Коэффициенты к нормативу заработной платы

0,124

0,186

0,248

0,372

0,496

0,620

0,744

0,868

0,992

1,116


Цены и нормативы установлены для восьмичасовой рабочей смены, среднее количество рабочих дней в месяце - 21,01 дня, количество рабочих часов - 168,08 часа. При производстве работ в горных районах с абсолютными высотами свыше 2300 м цены и нормативы восьмичасовой рабочей смены пересчитываются на шестичасовую путем умножения на коэффициент 1,333.

При выполнении полевых геодезических и топографических работ в неблагоприятный период года цены и нормативы применяются с коэффициентами, помещенными в таблице 4.

Таблица 4

Продолжительность неблагоприятного периода года, мес.

Коэффициент

2,0-2,9

1,10

3,0-3,9

1,15

4,0-4,9

1,20

5,0-5,9

1,25

6,0-6,9

1,30

7,0-8,0

1,35


Если при производстве полевых работ предусматривается использовать проводников или инструкторов-альпинистов, расходы на их содержание определяются прямым расчетом.

В случае, когда при выполнении полевых работ бригада живет в палатке, цены и нормативы заработной платы рабочих применяются с повышающими коэффициентами, помещенными в таблице 5.

Таблица 5

Вид работ

Коэффициенты:


к цене

к нормативу заработной платы рабочих

к нормативу трудовых затрат рабочих

Создание геодезических сетей, сетей сгущения и съемочного обоснования

1,164

1,321

1,471

Нивелирование, топографические съемки и обновление топографических карт и планов

1,192

1,187

1,414


Цены рассчитаны при использовании для производства полевых работ автомобильного транспорта.

Цены и нормативы без транспортных расходов определяются путем умножения на коэффициенты, приведенные в пояснениях к таблицам сборника.

В ценах расходы по статьям «износ» и «амортизация» на полевых работах определены при продолжительности полевого периода 8,0 месяцев. Поправочные коэффициенты к ценам, учитывающие различную продолжительность полевого периода, приведены в таблице 6.

Таблица 6

Продолжительность полевого периода, месяцы

Коэффициент к цене

4

1,018

5

1,013

6

1,008

7

1,004

8

1,000

9

0,996

10

0,992


При выполнении камеральных работ исполнителями полевых геодезических и топографических работ в межполевой период цены и нормативы применяются с коэффициентами:

при вычислительных работах - 1,15;

при составительских и чертежно-оформительских работах, при работах по цифровому картографированию - 1,20;

при выполнении других работ- 1,10.

При выполнении полевых геодезических и топографических работ на территориях (акваториях) в условиях специального режима к ценам и нормативам применяется коэффициент 1,25.

К территориям со специальным режимом относятся районы и участки, где по обстановке и установленному режиму неизбежны перерывы или затруднения, связанные с потерями рабочего времени при выполнении геодезических, топографических и кадастровых работ: пограничные районы, полигоны, аэродромы, строительные площадки, на которых производятся взрывные работы, районы с повышенной радиоактивностью, внутренние территории взрывоопасных, вредных и горячих цехов предприятий оборонной, химической и металлургической, угольной и горнодобывающей промышленности, действующие электрические станции и подстанции, открытые распределительные устройства электрических станций, полосы шириной до 200 метров действующих линий электропередач напряжением 500 КВт и выше.

К территориям со специальным режимом не относятся улицы городов, железные и автомобильные дороги, территории железнодорожных станций, порты и др., где задержки и перерывы в работе, связаны с интенсивным движением транспорта.

В случае, когда к ценам и нормативам требуется применение нескольких поправочных коэффициентов, окончательное значение цен и нормативов получают путем умножения табличных значений на произведение всех поправочных коэффициентов.

геодезический строительный здание инженерный

Заключение

Дипломный проект посвящен основным видам геодезических работ строительстве и эксплуатации зданий. На сегодняшний день строительное производство представляет собой единый производственный процесс, в котором особую роль играют геодезические работы. В дипломном проекте рассмотрены все этапы геодезических работ в строительстве. Основные выводи дипломного проекта можно свести к следующему:

.         Решение многообразных задач в строительной производстве на всех его этапах возможно при соответствующей их геодезическом обеспечении, основой которого являются геодезические сети.

.         В случаях недостаточно плотности пунктов строительной сети и при не благоприятных условиях измерения вдоль сторон, а также на строительных площадках, его строительная сетка не создавалась разбивка исходных осей, выполняется полярным способом

.         Одним из самых важных и ответственных этапов возведения сооружения является устройство фундамента, от качества и монтажа которого зависит устройство и надежность сооружения, отдельных его конструкций и технологического оборудования

.         Рассмотрены вопросы охраны труда и окружающей среды при введении геодезических работ в строительстве

.         Рассмотрены вопросы экономики топографо-геодезического производства в строительстве, составлена смета на привидение в проекте работы

Список использованной литературы

1. Булгаков Н.П., Рывина Е.М. Прикладная геодезия. - М.: Недра, 1990. - 416с.

. Новак В.Е. Практикум по инженерной геодезии. - М.: Недра, 1987. - 335с.

. Условные знаки для топографической карты масштаба 1:10000. - М.: Недра, 1977. - 143с.

. Гедымин А.В. и др. Практикум по картографии с основами топографии. - М.: Просвещение, 1981. 144с.

. Харченко А.С., Божок А.П. Топография с основами геодезии. М.: Высшая

школа, 1986. 304с.

. Поклад Г.Г. Геодезия. - М.: Недра, 1988. - 304с.

. Писарев А.А., Коваленко А.Н. и др. Военная топография. - М.: Военное издательство, 1986. - 384с.

. Соловьев А.Н. Топографическая карта и решение инженерно-графических задач на ней. СПб.: ИПО СПбГЛТА. 2003. - 25с.

. Дитц О.Г. Геодезия. Геодезист. - М.: 1937. - 290с.

. Багратуни Г.В. и др. Справочник геодезиста. М.: Недра, 1966. 187с.

. Григоренко А.Г., Киселев М.И. Инженерная геодезия. М.: Высшая школа, 1988. - 263с.

12. Федоров В.И., Шилов П.И. Инженерная геодезия. - М.: Недра, 1982. - 358с.

13. Российская архитектурно-строительная энциклопедия. В 5-ти томах. - М.:

изд. “Триада”, “Альфа”.- 1995, 1996, 1998.

. Монахов Н.И. Справочное пособие заказчика. Справочник строителя. В 2-х томах., 6-е изд., перераб. и доп. - М.: Стройиздат.-1990.-256 с.

. Васильев В.М., Панибратов Ю.П, Резник С.Д., Хитров В.А., Управление в строительстве. Уч. для вузов. - М.: изд. АСВ, 1994. - 456 с.

. СНиП 3.01.03.-84 “Геодезические работы в строительстве”

Похожие работы на - Основные виды геодезических работ в строительстве и эксплуатации здания



Не нашел материал для своей работы?
Поможем написать качественную работу
Без плагиата!
