Отопление жилого здания
Кафедра:
энергообеспечение предприятий
КУРСОВОЙ
ПРОЕКТ
Тема:
Отопление жилого здания
1. Теплотехнический расчет
Цель курсового проекта - закрепление знаний
курса теоретических основ теплотехники и их применение при решении конкретной
задачи: расчета необходимой мощности системы отопления жилого здания.
Теплотехнический расчет ограждающих конструкций
выполняется по нормам СНиП 23-02-2003 «Тепловая защита здания» для уточнения
конструкций наружных ограждений. Данные теплотехнического расчета ограждающих
конструкций в дальнейшем используется для расчета теплопотерь по помещениям
здания.
.1 Задание на курсовое проектирование
Спроектировать одноэтажное здание, используя
ограждающие конструкции согласно СНиП. Рассчитать основные теплопотери здания.
Систему отопления, вид и параметры теплоносителя по характеристикам здания.
Исходные данные выбираются из таблицы по последним цифрам зачетной книжки (З) и
порядковым номером алфавита (в алфавите 33 буквы) первой буквы фамилии (Ф).
Например: Иванов. И - 10 буква алфавита, поэтому выбирается 0 (ноль).
Таблица 1
З
|
длина
дома, м
|
ширина
дома, м
|
Ф
|
местность
|
Высота
потолка, м
|
0
|
8
|
7
|
0
|
Кемь
|
2,4
|
1
|
8,5
|
7,5
|
1
|
Лоухи
|
2,5
|
2
|
9
|
8
|
2
|
Олонец
|
2,6
|
3
|
10
|
7
|
3
|
Паданы
|
2,7
|
4
|
10
|
8,5
|
4
|
Петрозаводск
|
3
|
5
|
9
|
9
|
5
|
Реболы
|
3,2
|
6
|
9,5
|
8,5
|
6
|
Кандалакша
|
3,5
|
7
|
10
|
10
|
7
|
Мурманск
|
3
|
8
|
10
|
9
|
8
|
Архангельск
|
2,5
|
9
|
8
|
8
|
9
|
Сыктывкар
|
2,6
|

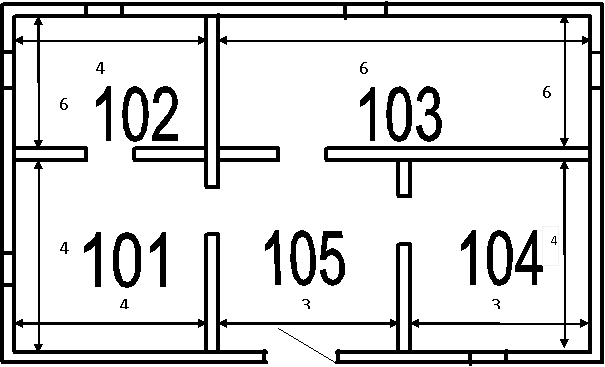

Планировку дома, число окон и их расположение
выбирается студентом самостоятельно. Длина и ширина дома - внешние размеры
здания.
Число слоев стены и чердачного перекрытия
выбирается из таб. 2. Толщину слоев (кроме утеплителя) и их характеристики
выбираются самостоятельно.
Конструкция пола и характеристики материалов
выбираются самостоятельно.
Расположение дома по сторонам света выбираются
самостоятельно.
Таблица 2
|
Число
слоев
|
Число
слоев
|
|
утеплитель
|
З
|
стена
|
чердачное
перекрытие
|
Ф
|
|
0
|
4
|
5
|
0
|
мин.
вата
|
1
|
5
|
5
|
1
|
пенополистирол
|
2
|
3
|
4
|
2
|
пеноплекс
|
3
|
5
|
5
|
3
|
мин.
вата
|
4
|
4
|
6
|
4
|
пенополистирол
|
5
|
5
|
4
|
5
|
пеноплекс
|
6
|
3
|
6
|
6
|
мин.
вата
|
7
|
5
|
6
|
7
|
пенополистирол
|
8
|
4
|
4
|
8
|
пеноплекс
|
9
|
5
|
5
|
9
|
мин.
вата
|
Пример расчета
.2 Расчетные параметры наружного и внутреннего
воздуха
Расчетная температура наружного воздуха tН
наиболее холодной пятидневки и наиболее холодных суток для проектирования
системы отопления принимается в соответствии с пунктом 2.14 СНиПа 2.04.05.-91*
(приложение 4) «Отопление, вентиляция и кондиционирование воздуха» и СНиП
23.01-99 «Строительная климатология » (таблица I).
Расчетная температура внутреннего воздуха tВ
принимается по обязательному приложению 4 СНиПа 2.08.01-89* «Жилые здания». г.
Архангельск
Температура наиболее холодных суток tНС.= −39°C.
Температура наиболее холодной пятидневки tНП = −34°C.
Относительная влажность воздуха в помещении 59%.
Температура в помещениях жилых комнат tВ = 20°C.
Скорость ветра W = 5,2 м/с.
Средняя температура наружного
воздуха, = -4,4°С
Продолжительность отопительного
периода -
- расчетная средняя температура
внутреннего воздуха здания: + 20°С
.3 Расчет сопротивления
теплопередаче ограждающих конструкций
.3.1 Определение толщины стены
.Железобетонная плита. λ1= 1,45 ;
δ1= 0,2 (м);
ω = 2 (%); cо= 0,2 ; γо= 2500
2. Теплоизоляция (минеральная вата).
λ2= 0,038 ; δ2= Х (м);
cо= 0,18; γ0=100; ω = 2 (%)
. Газобетон. λ3= 0,29 ; δ3= 0,1 (м);
cо= 0,84; γ0=1000; ω = 2 (%)
. Листы гипсовые обшивочные. λ4= 0,13 ; δ4= 0,01
(м);о= 0.24 ; γ0= 800; ω = 2 (%)
. Сухая штукатурка λ5 =0.4; δ5
=0,015(м);о= 0.2 ; γ0= 1600 ; ω = 2 (%)
Предположим, что стена относится к
конструкциям средней массивности, т.е. 4<D≤7, тогда tн = tht.
Определяем требуемое сопротивление
теплопередаче ограждающих конструкций
- нормируемое значения сопротивления
теплопередаче м·°С/Вт,
Значения для величин связано с
разностью перепада температур наружного воздуха следует определять по формуле
= 0,00035*6173,2 + 1,4 = 3,55 м·°С/Вт
где - градусо-сутки отопительного
периода, °С·сут, для конкретного пункта;
, - коэффициенты, значения которых
следует принимать по данным таблицы для соответствующих групп зданий, за
исключением графы 6 для группы зданий в поз.1, где для интервала до 6000
°С·сут: a = 0,00035; b = 1,4;
Градусо-сутки отопительного периода , °С·сут,
определяют по формуле
,
=( 20+4,4)*253 = 6173,2 °С·сут
где - расчетная средняя температура
внутреннего воздуха здания, °С, принимаемая для расчета ограждающих конструкций
группы зданий по поз.1 таблицы 4 по минимальным значениям оптимальной
температуры соответствующих зданий по ГОСТ 30494
<#"703468.files/image001.gif">, - средняя температура наружного воздуха,
°С, и продолжительность, сут, отопительного периода, принимаемые по СНиП 23-01
<#"703468.files/image016.gif">
где δi - толщина
слоя, м; λi -
коэффициент теплопроводности материала.
― железобетонная плита
― газобетон
― лист гипсовый
― сухая штукатурка
Сопротивление теплопередаче
ограждающих конструкций должно быть не менее определяется по формуле
Из условия, что =Rо,
определяем толщину теплоизоляции:
Отсюда R2= 2,75, т.е.
толщина слоя утеплителя δ2 =λ2 *R2
=0,038*2,75»0,105м
Толщину утеплителя округляем до
стандартной толщины: 0,12 м и вычисляем
R2= 3,16
Для подсчета фактической
характеристики тепловой инерции необходимо определить коэффициенты
теплоусвоения слоев стены.
;;
Где cω - удельная
теплоемкость материала;
γω - объемный
вес материала;
γо - объемный вес материала в
сухом состоянии;о - удельная теплоемкость сухого материала;
ω - весовая влажность.
Удельная теплоемкость материала:
железобетонная плита
теплоизоляция
газобетон
лист гипсовый
для сухой штукатурки
Объемный вес материала:
железобетонная плита
теплоизоляция
газобетон
лист гипсовый
для сухой штукатурки
Коэффициент теплоусвоения;
―железобетонная плита = 14,21
― теплоизоляции = 0,43
― газобетон= 8,03
― лист гипсовый = 2,62
― для сухой штукатурки = 5,97
Подсчитываем характеристику тепловой инерции:
Dо =R1∙S1+
R2∙S2+
R3∙S3+
R4∙S4
+ R5∙S5
= 0,14*14,21+3,16*0,43+0,344*8,03 +0,076*2,62+0,037*5,97 = 6,53
Величина Dо= 6,53 (4<6,53<7),
следовательно, предположение, что ограждение относится к ограждениям средней
массивности, правильное.
Рассчитываем фактическое термическое
сопротивление ограждения:
Фактическое термическое
сопротивление ограждения Rоф = 3,92.
.3.2 Определение толщины утеплителя
чердачного покрытия
.Стяжка. λ1=0,87;и δ1=0,02(м);
cо=0,84 ω=4(%);
γ0=1700;
. Деревянный брус. λ3 =0.18; δ3 =0,1(м);
cо=2,3; ω=20(%); γ0=500;
. Листы гипсовые обшивочные λ4= 0,13 ; δ4= 0,01
(м);о= 0.24 ; γ0= 800; ω = 2 (%)
. Плита теплоизоляционная URSA П-15С. λ2=0.046; δ2=Х (м);
cо=0,22; γ0=18; ω =5(%)
.Сухая штукатурка λ6 =0.4; δ6 =0.015(м);
cо= 0.2 ;
γ0= 1600 ; ω = 2 (%)
Предположим, что перекрытие
относится к конструкциям средней массивности 4<D≤7
Определяем требуемое сопротивление
теплопередаче ограждающих конструкций
- нормируемое значения сопротивления
теплопередаче м·°С/Вт,
Значения для величин связано с
разностью перепада температур наружного воздуха следует определять по формуле
,
= 0,0005*6173,2 + 2,2 =5,27 м°С/Вт
где - градусо-сутки отопительного
периода, °С·сут, для конкретного пункта;
, - коэффициенты, значения которых
следует принимать по данным таблицы для соответствующих групп зданий, за
исключением графы 6 для группы зданий в поз.1, где для интервала до 6000 °С·сут:
a = 0,0005; b = 2,2;
Градусо-сутки отопительного периода , °С·сут,
определяют по формуле
,
=( 20+4,4)*261 = 6173,2 °С·сут
где - расчетная средняя температура
внутреннего воздуха здания, °С, принимаемая для расчета ограждающих конструкций
группы зданий по поз.1 таблицы 4 по минимальным значениям оптимальной
температуры соответствующих зданий по ГОСТ 30494
<#"703468.files/image001.gif">, - средняя температура наружного
воздуха, °С, и продолжительность, сут, отопительного периода, принимаемые по
СНиП 23-01
<#"703468.files/image016.gif">
где δi - толщина
слоя, м; λi -
коэффициент теплопроводности материала
Определяем термическое сопротивление
слоев чердачного покрытия:
― стяжка
― деревянного бруса
― листы гипсовые обшивочные
― сухая штукатурка
Из условия =Rо
определяем толщину утеплителя:
Отсюда R2=4,41, т.е.
толщина слоя утеплителя δ2 =λ2 *R2
=0,046*4,41»0,203м
Округляем толщину утеплителя до
стандартной величины: 0,24 м и вычисляем R2=5,22,
Определяем коэффициент
теплоусвоения.
; ;
Где cω - удельная
теплоемкость материала;
γω - объемный
вес материала;
γо - объемный вес материала в
сухом состоянии;о - удельная теплоемкость сухого материала;
ω - весовая влажность.
Удельная теплоемкость материала:
стяжка
теплоизоляция
деревянный брус
лист гипсовый
для сухой штукатурки
Объемный вес материала:
стяжка
теплоизоляция
деревянный брус
лист гипсовый
для сухой штукатурки
Коэффициент теплоусвоения;
― стяжка = 18,44
― теплоизоляции = 0,22
― деревянный брус = 6,37
― лист гипсовый = 2,62
― для сухой штукатурки = 5,97
Подсчитываем характеристику тепловой инерции:
Dо=R1∙S1+R2∙S2+R3∙S3+R4∙S4+R5·S5
=
=0,023*18,44+5,22*0,22+0,555*6,37+0,076*2,62+0,037*5,97=5,53
Величина Dо= 5,53 (4<5,53≤7), , следовательно,
предположение, что ограждение относится к ограждениям средней массивности,
правильное.
Фактическое термическое сопротивление ограждения
вычисляется:
Определение толщины бетонной
подготовки.
. Деревянная доска. λ1=0,18; δ1=0,037(м);
cо=2,3; ω=20(%); γо=500.
. Воздушная прослойка. Rв.п.=0,326.
. Бетон на гравии или щебне λ3=1,3о=0.2; ω=2(%); γс=2400; δ3=X(м)
.Щебень λ4=0,26; δ4=0,36(м); cо=0.84; ω=4(%); γс=900.
Предположим, что пол относится к
массивной конструкции (D>7), тогда tН=tН.П== -36,50С.
Определяем требуемое термическое
сопротивление:
- нормируемое значения сопротивления
теплопередаче м·°С/Вт,
Значения для величин связано с
разностью перепада температур наружного воздуха следует определять по формуле
= 0,00045*6173,2 + 1,9 =4,67 м·°С/Вт
где - градусо-сутки отопительного
периода, °С·сут, для конкретного пункта;
, - коэффициенты, значения которых
следует принимать по данным таблицы для соответствующих групп зданий, за
исключением графы 6 для группы зданий в поз.1, где для интервала до 6000
°С·сут: a = 0,00045; b = 1,9;
Градусо-сутки отопительного периода , °С·сут,
определяют по формуле
,
=( 20+4,4)*253 = 6173,2 °С·сут
где - расчетная средняя температура
внутреннего воздуха здания, °С, принимаемая для расчета ограждающих конструкций
группы зданий по поз.1 таблицы 4 по минимальным значениям оптимальной
температуры соответствующих зданий по ГОСТ 30494
<#"703468.files/image001.gif">, - средняя температура наружного воздуха,
°С, и продолжительность, сут, отопительного периода, принимаемые по СНиП 23-01
<#"703468.files/image016.gif">
где δi - толщина
слоя; λi -
коэффициент теплопроводности материала
Определяем термическое сопротивление
слоев пола:
― деревянная доска ;
― воздушная прослойка
Rв.п.=0,326;
― щебень ;
Из условия =Rо
определяем толщину бетона на гравии или щебне:
Отсюда: R3=2,59, т.е.
толщина слоя бетона из гравия или бетона δ3=λ3*R3=1,3*2,59»3,37м.
Определяем коэффициент
теплоусвоения.
; ;
Где cω - удельная
теплоемкость материала;
γω - объемный
вес материала;
γо - объемный вес материала в
сухом состоянии;о - удельная теплоемкость сухого материала;
ω - весовая влажность.
Удельная теплоемкость материала:
деревянная доска
бетон на гравия или щебня
щебень
Объемный вес материала:
деревянная доска
бетон на гравия или щебня
щебень
Определяем коэффициент
теплоусвоения:
― деревянная доска = 7,64;
― бетон на гравии или щебня = 13,18
― щебень = 7,33;
Подсчитываем характеристику тепловой инерции:
Dо=R1∙S1+R3∙S3+R4∙S4=0,21*7,64+1,3*13,18+3,37*7,33=43,44
Величина Dо=43,44>7,
следовательно, предположение, что ограждение относится к массивным ограждениям,
правильное и пересчитывать
не нужно.
Фактическое термическое
сопротивление ограждения Rоф= 4,66.
.4 Проверка конструкций ограждений
на отсутствие конденсации водяных паров
Проверка на отсутствие конденсации
водяных паров заключается в сопоставлении температуры внутренней поверхности
ограждения и температуры «точки росы», соответствующей параметрам воздуха
внутри помещения.
Температуру внутренней поверхности τВ
ограждающей конструкции следует определять по формуле
Где: αВ=8,7 -
коэффициент теплоотдачи внутренней поверхности ограждающих конструкцийВ = 20°C
- Температура в помещениях жилых комнат.
.
R0 -
сопротивление теплопередаче.
τВ стены = .
τВ потолка =.
τВ пола = .
Температура «точки росы» Θ
определяется по таблицам «Физические свойства влажного воздуха», Θ=9°C.
Конденсации водяных паров на
внутренней поверхности ограждающих конструкций не будет при условии: τв > Θ.
Поскольку τВ
стены=18,340С >90С, τВ
потолка=18,71°C >90С, τВ
пола=18,69°C >90С, то конденсации водяных паров на внутренней поверхности
ограждающих конструкций не будет. Таким образом, условие выполняется.
2. Определение коэффициента
теплопередачи ограждающих конструкций здания
Коэффициентом теплопередачи
называется количество тепла, проходящего через 1м2 ограждения в течение часа
при разности температур внутреннего и наружного воздуха равной 1°C.
Для стен и перекрытий коэффициент
теплопередачи определяется по формуле:
;
Для остекленных поверхностей двойное в
раздельных пернеплетах. Термическое сопротивление теплопередачи берем из
приложения 6 СНиПа II-3-79**
Rокн = 0,44 Kокн.=2,27.
Коэффициент теплопередачи дверей (наружных
деревянных одинарных)
Rдверей = 0,20 Kдверей.=5 .
Термическое сопротивление для полов
определяем по приложению 9 СНиПа 2.04.05.91 «Отопление и вентиляция»
Rн.п.― термическое
сопротивление неутепленных полов .
.Rв.п. -
сопротивление воздухопроницанию (для бруса Rв.п. = 1,5
(м2 × ч × Па/кг)).
Для 1-ой зоны Rн.п.=2,1 K1=0,30
Утепленными полами считаются полы с утепляющими
слоями из материалов, имеющих коэффициент теплопроводности менее единицы.
Зоной называется полоса шириной 2м, параллельная
наружной стене. Зоны нумеруются, начиная от наружной стены. Площадь первой
зоны, примыкающей к углу наружной стены, подсчитывается дважды. Площадь пола
разбивается максимум на четыре зоны.
3. Расчет теплопотерь помещений
.1 Определение площади ограждающих конструкций
(правила обмера ограждений)
Площадь ограждения определяется:
-поверхность окон, дверей - по наименьшим
размерам проемов к свету;
поверхность потолков и полов в угловых
помещениях - от внутренней поверхности наружных стен до осей противоположных
стен, а в неугловых - между осями внутренних стен и от внутренней поверхности
наружной стены до оси противоположной стены;
высота стен этажа при расположении пола на лагах
- от нижнего уровня подготовки пола до верха утепляющего слоя чердачного
перекрытия;
- длина наружных стен в неугловых помещениях -
между осями внутренних стен, а в угловых - от внешних поверхностей наружных
стен до осей внутренних стен;
поверхность участков полов на лагах,
расположенных возле угла наружных стен в первой двухметровой зоне вводится в
расчет дважды.
Для подсчета поверхности ограждающих конструкций
линейные размеры их принимаются с точностью до 0,1м. Поверхности отдельных
ограждающих конструкций подсчитываются с точностью до 0,1м2
.2 Расчет основных теплопотерь
Расчет теплопотерь помещений необходимо
производить в точном соответствии с действующими нормами. При определении
потерь тепла через строительные ограждения следует учитывать основные и
добавочные потери тепла. Расчет теплопотерь производится по формуле
Q=Q'*A
где Q'- основные потери тепла
ограждением ;
A―
коэффициент, учитывающий добавочные потери тепла.
Теплопотери каждого помещения определяются
суммированием теплопотерь через отдельные ограждающие конструкции, входящие в
данное помещение. Добавочные теплопотери учитываются только для вертикальных и
наклонных ограждений (стены, окна, двери).
Основные теплопотери подсчитываются по формулам:
а) для стен, чердачных перекрытий, окон, дверей
Q'=K*F∙(tв-tн)∙n, ;
б) для полов, расположенных на лагах
'=(K1*F1+K2*F2+…+)(tв-tн), .
Где n - поправочный коэффициент;
F - площадь
(м2);
.3 Расчет добавочных теплопотерь
К основным теплопотерям, делаются добавки в
процентах, учитывающие дополнительное охлаждение помещений:
) на ветер: для ограждений, защищенных от ветра
при скорости менее 5м/сек , добавка принимается равной 5%, при скорости от5 до
10 м/сек - 10%; для ограждений, не защищенных от ветра, добавки увеличивают в 2
раза;
) на ориентацию ограждения относительно сторон
света, добавки учитывают влияние солнечной радиации;
) на продуваемость угловых помещений и
помещений, имеющих две и более наружных стены, 5%;
) на врывание холодного воздуха через наружные
двери;
) на инфильтрацию холодного воздуха через
ограждения.
Расчеты по теплопотерям помещений сведены в
таблицу 3.
.4 Схема жилого
помещения
Таблица 3
Номер
помещения
|
Поверхность
ограждения
|
Коэффициент
теплопередачи, K, (Вт/ м2·°C)
|
(tв-tн), 0С
|
Поправочный
коэффициент n
|
Основные
теплопотери,
Q,
(Вт)
|
Добавка,
%
|
Коэффициент
А для Учета добавок
|
Общие
теплопотери
|
|
Обозначение
|
Ориентация
|
Размер,
м
|
Площадь,F, м2
|
|
|
|
|
На
стороны света
|
На
угловое помещение
|
На
ветер
|
|
Ограждений,
Q, (Вт)
|
Помещений,
Q, (Вт)
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
10
|
11
|
12
|
13
|
14
|
15
|
101
|
Н.с.
Н.с. Т.о. Пл.1 Пл.2 Птл
|
Ю
З З
|
4*2,50 4*2,50
1,6*1,5 4*2+4*2 2*2
4*4
|
10 10 2,4 16
4 16
|
0,25
0,25
1,91
0,30 0,21 0,16
|
56,5
56,5 56,5 46 46 56,5
|
1
1 1 0.9
|
143,1
143,1
240
220
38,6
123,7
|
-
5 5 - -
-
|
5
5 5 - - -
|
5
5 5 - - -
|
1,1
1,15 1,15 - - -
|
141 141 267,9 220 38,6 123,7
|
932,2
|
102
|
Н.с.
Н.с. Т.о. Т.о. Пл.1 Пл.2 Птл
|
З
С З С
|
3*2,50
4*2,50
1,6*1,5 1,6*1,5 3*2+4*2 1*2
3*4
|
7,5
10 2,4 2,4 14
2 12
|
0,25
0,25
1,91
1,91 0,30 0,21 0,16
|
56,5
56,5 56,5 56,5 46 46 56,5
|
1
1 1 1 0.9
|
105,4
141,2 258,9
258,9 193,2
19,3
108,5
|
5
10 5
10
- -
-
|
5 5 5 5 - -
-
|
5
5 5 5
-
-
-
|
1,15
1,2
1,15
1,15 - -
-
|
119,9
166,9 271,4
271,4 193,2
19,3
108,5
|
1150,6
|
103
|
Н.с.
Н.с. Т.о. Т.о. Пл.1 Пл.2 Птл
|
С
В С В
|
6*2,5
3*2,5 1,6*1,5 1,6*1,5 6*2+3*2 4*1 6*3
|
15
7,5 2,4 2,4 18 4 18
|
0,25
0,25
1,91
1,91 0,30 0,21 0,16
|
56,5
56,5 56,5 56,5 46 46 56,5
|
1
1 1 1 0,9
|
211,6 105,9
258,9 258,9 248,4 38,6 162,7
|
10
5 10 5 - - -
|
5
5 5 5 - - -
|
5
5 5 5 - - -
|
1,2
1,15 1,15 1,15 - - -
|
245,3 117,9
265,4 265,4 248,4 38,6 162,7
|
1343,7
|
104
|
Н.с.
Н.с. Т.о. Пл.1 Пл.2 Птл
|
В
Ю Ю
|
4*2,5 3*2,5 1,6*1,5 3*2+4*2 2*1 3*4
|
10 7,5 2,4 14
2 12
|
0,25
0,25
1,91
0,30 0,21 0,16
|
56,5
56,5 56,5 46 46 56,5
|
1
1 1 0,9
|
141,3
105,93
258,9
193,2
19,3
108,5
|
5
10 - -
- -
|
5
5
5 - - -
|
5
5
5 - - -
|
1,15
1.2 1.15 -
- -
|
155,9
118,2
268,4
193,2
19,3
89
|
844
|
105
|
Н.с.
Д.в. Пл.1 П.л.2 Птл
|
Ю
Ю
|
3*2,5 1,2*2,3 3*2+4*2 1*2
3*4
|
7,5
2,8 14
2 12
|
0,25
5
0,30 0,21 0,16
|
56,5
56,5 46 46 56,5
|
1
0,9
|
105,9 791 193,2
19,3
108,5
|
-
- - - -
|
5
5 - - -
|
5
5 - - -
|
1,1
1,1 - - -
|
114,7 793,1 193,2
19,3
108,5
|
1228,8
|
ΣQ = 5499,3
Вт
. Определение удельной тепловой характеристики
здания
После подсчета суммарных потерь тепла зданием
определяется удельная тепловая характеристика по формуле
где ΣQ - общие
теплопотери здания, (Вт)
V - отапливаемый строительный объем здания, (м3)
α - коэффициент,
учитывающий местные климатические условия.
V= 7,4*10,4*2,7=207,8
м3 α
= 1 (tв-tн) = 51,5 °C
5. Выбор и конструирование системы отопления
.1 Выбор системы отопления
Систему отопления, вид и параметры
теплоносителя, а также типы нагревательных приборов следует принимать в
соответствии с характеристикой и назначением отдельных зданий и помещений, с
местными, конструктивными особенностями. Так, при наличии одноэтажного здания и
для экономии стальных труб, применяем однотрубную систему отопления.
.2 Конструирование системы отопления
На плане здания наносятся нагревательные приборы
в виде условных прямоугольников. Стояки располагаются во всех внешних углах
помещений. Остальные стояки размещаются так, чтобы они были максимально
нагружены приборами. Стояки нумеруются, начиная с левого верхнего угла здания,
по часовой стрелке.
В соответствии с принятыми решениями
вычерчивается аксонометрическая схема системы отопления. На схеме изображаются
трубопроводы, нагревательные приборы, краны регулировочные, запорные, задвижки
и другая арматура.
Заключение
На основе спроектированного здания можно сделать
вывод что оно полностью подходит для жилья согласно нормам. При расчетах можно
увидеть что конструкция стен, потолка и пола построена так , чтобы при наружной
температуре - 31,5°C сохраняется внутренняя +20°C. Этому балансу
способствовало, регулирования толщены утеплителя. Из этого можно выделить, что
проверка конструкции на отсутствие конденсации водяных паров показала ее
отсутствие т.к в среднем внутренняя температура больше температуры точки россы
согласно физическим свойствам влажного воздуха .
Систему отопления, вид и параметры теплоносителя
принял по характеристикам отдельного здания. Схема системы, вид и параметры
теплоносителя изображена.
конденсация водяной пар помещение
Список использованной литературы
1.
Тихомиров К.В. "Теплотехника, теплогазоснабжение и вентиляция"
Москва, Стройиздат, 1981.
.
Луканин В.Н. «Теплотехника» Москва, «Высшая школа», 2000.
.
СНиП 23.02-2003 «Тепловая защита зданий». М.:Госстрой России, ФГУП ЦПП
.
СНиП 2.04.05-91* "Отопление, вентиляция и кондиционирование воздуха".
.
СНиП II-3-79
"Строительная теплотехника".
.
СНиП 2.08.01-89* «Жилые здания».
.
СНиП 23.01-99 «Строительная климатология».
.
Алексеев Г.Н. Общая теплотехника.-М.:Высшая школа,1980
.
Фокин К.Ф. «Строительная теплотехника ограждающих частей зданий».
М.:
Стройиздат, 1973.
.
Михеев М.А., Михеева И.М. Основы теплопередачи. - М.:Энергия, 1973
.
Мухачев Г.А. Щукин В.К. Термодинамика и теплопередача. - М.: Высшая школа, 1991
.
Нащекин В.В. Техническая термодлинамика и теплопередача. - М.: Высшая
школа,1980
.
Теория тепломассообмена / С.И.Исаев, И.А.Кожинов, В.И. Кофанов и др.; Под ред.
А.И.Леонтьева. - М.:Высшая школа, 1979
.
Теплотехника/ А.П.Баскаков,. Б.В. Берг, О.К.Витт и др.; Под ред. Баскакова. -
М.: Высшая школа, 1991
.
Теплотехника/ Архаров, Исаев, Кожинов и др.; Под общ. Ред. Крутова. - М.:
Машиностроение, 1986
.
Шорин С.Н. Теплопередача. - М.: Высшая школа, 1964
.
Эккерт Э.Р., Дрейк Р.М. Теория тепло- и массообмена. - М.-Л.: Госэнергоиздат,
1961
