Волноводная измерительная линия

МОСКОВСКИЙ ЭНЕРГЕТИЧЕСКИЙ ИНСТИТУТ

Кафедра электронных приборов











Лабораторная работа

Тема: «Волноводная измерительная линия»










Москва 2012

Введение

Цель работы.

. Изучение волноводной измерительной линии и её практическое применение.

. Экспериментальная проверка основных положений теории волноводов.

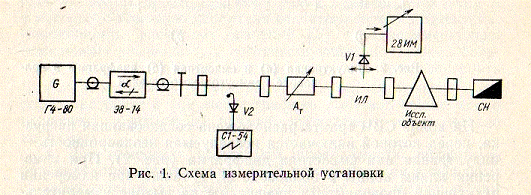

Схема установки.

Рис. 1

ИЛ - волноводная измерительная линия, V2 - полупроводниковые диоды

-ИМ - низкочастотный резонансный усилитель

Г4-80 - генератор

Ат - ослабитель

Э8-14 - коаксиальный ферритовый вентиль

С1-54 - осциллограф

СН - согласованная нагрузка

Предварительное задание.


a = 72 мм b = 34 мм

10 = 144 мм

 = 72 мм

11 = 61,489 мм

01 = 68 мм

Рис. 2

. Вычисление в.

= 3150 МГц


. Расчет реактивных проводимостей для индуктивной и ёмкостной диафрагм

a = 72 мм b = 34 мм a’ = 45 мм b’ = 8 мм


. Определение КСВ по круговой диаграмме.

Для индуктивной пластинки КСВ = 2,2

Для ёмкостной пластинки КСВ = 2,8

Ход работы.

= 4,8 см Zmin21 = 9,58 см= 3,7 см Zmin22 = 10,509 см

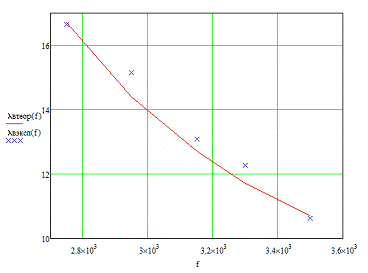

. Снятие дисперсной характеристики волновода.

= 2750 МГц= 1,96 см Zmin21 = 9,83 см= 1,53 см Zmin22 = 10,27 см

= 2950 МГц= 7,5 см Zmin21 = 13,254 см= 5,489 см Zmin22 = 14,89 см

= 3150 МГц= 4,8 см Zmin21 = 9,58 см

Zmin12 = 3,7 см Zmin22 = 10,509 см

= 3300 МГц= 5,65 см Zmin21 = 11,0см= 5,285 см Zmin22 = 12,2 см

= 3500 МГц= 3,21 см Zmin21 = 8,24 см= 3,07 см Zmin22 = 8,67 см


Рис. 3

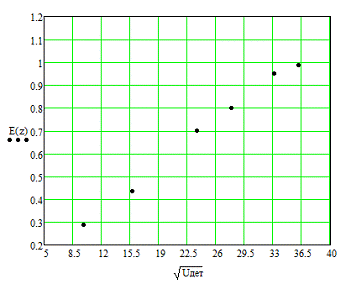

. На частоте f = 3150 МГц произвести градуировку детектора.



Рис. 4

. Определение проводимостей емкостной и индуктивной диафрагм.

волна длина детектор градуировка

f = 3150 МГц

= 780 мВ Umin = 86 мВ Zmd = 11,352 см Zmin = 9,702 см


по круговой диаграмме получили Bl = 1,0

б) Для емкостной диафрагмы.

= 650 мВ Umin = 86 мВ Zнагр = 8,027 см Zmin = 9,702 см


по круговой диаграмме получили Bc = 1,02

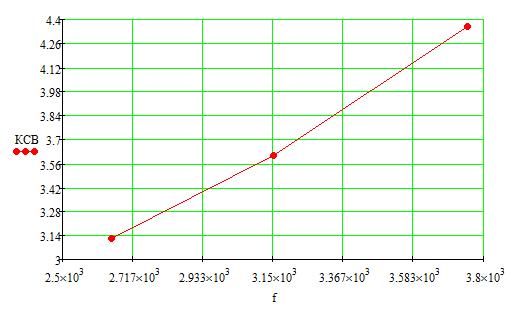

. Построение графика зависимости КСВ от частоты (емкостная диафрагма).

= 2650 МГц= 780 мВ Umin = 80 мВ

= 3150 МГц= 650 мВ Umin = 50 мВ

= 3750 МГц= 38 мВ Umin = 2 мВ


Рис. 5

Выводы

Измерили длину волны в волноводе при частоте 3150 МГц. Полученный результат имеет малую погрешность относительно теоретического. График зависимости длины волны в волноводе, построенный по экспериментальным значениям, также имеет малую погрешность. Произведена градуировка детектора. Найденные экспериментальные значения КСВ для индуктивной и емкостной диафрагм практически не отличаются от теоретических. По построенному графику зависимости КСВ от частоты видно, что при увеличении частоты значение КСВ тоже увеличивается.
