Введение

Cредства малой механизации ( СММ ) предназначены для механизации сельскохозяйственных и других работ на приусадебных участках и небольших фермах, а также на заболоченных, холмистых землях и неудобьях, где применение другой техники невозможно или нецелесообразно.

По типу управления они подразделяются на ездовые, пешеходные, переносные и стационарные. К ездовым СММ относятся мини - тракторы, а также с/х мотоблочные агрегаты с прицепной тележкой, к пешеходным - мотоблоки, мотокультиваторы, мотокосилки и другие миниагрегаты, управление работой которыми осуществляется оператором в пешем движении, чаще всего идущим за агрегатом, а к переносным - механизированный инструмент: ручной; удерживаемый на руках или наплечными ремнями; опираюшийся на салазки или опорные катки ( дисковые мотокосы и др. ).

К этому виду относятся и безмоторные СММ - садово - огородный инструмент и инвентарь. Роль оператора в управлении работой стационарных СММ заключается в заправке машин технологическим материалом ; контролировании рабочего процесса, ориентации в пространстве и перемещении машины ( например опрыскивателя, насосной станции, ямокопателя и др. ) на новую позицию.

1.Мотоблоки

Согласно официальному определению малогабаритный одноосный трактор называется мотоблоком.

Мотоблок М-3

Рис.

Представляет собой тягово-технологическое средство для механизации работ на садово-огородных участках, которыйагрегатируется с набором фрез для сплошной и междурядной обработки почвы, фронтальной косилкой для кошения и прицепной универсальной рамой для крепления набора машин-орудий. Мотоблок разработан Харьковским заводом тракторных самоходных шасси, Мотоблок М-3 предназначен для обслуживания садово-огородных и приусадебных участков размеров 12-16 соток. Мотоблок имеет коробку переменных передач (КПП) оригинальной конструкции, которая обеспечивает хороший доступ к осмотру цилиндрических шестеренчатых передач, муфты сцепления, привода ВОМ.

Двигатель и первичный вал КПП расположены соосно вдоль продольной от мотоблока оси. Крутящий момент со вторичного вала КПП передается на промежуточный вертикальный вал и с него на вал колес с помощью конических зубчатых передач, ■ В мотоблоке используется универсальная сцепка

Мотоблок «Сiч-Д»

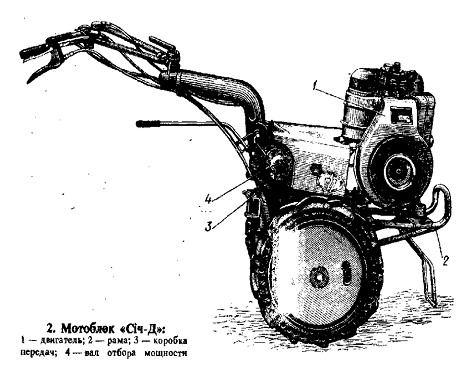

Рис.

Представляет собой одноосное, тягово-технологическое средство, Разработчик и изготовитель ПО -Мотор-С1ч» (г, Запорожье), На мотоблоке применен дизельный двигатель модели СН-бД, одноцилиндровый, воздушного охлаждения, четырехтактный.

Двигатель установлен на подмоторной раме при помощи амортизационных подушек, Одним концом рама крепится к корпусу коробки передач.

2.Малогабаритный трактор

Малогабаритный трактор «Прикарпатец»:

Рис. 1 - двигатель; 2 - коробка передач; 3 - топливный бак: 4 - рычаг включения заднего моста; 5 - задняя навеска; 6 - рама; 7 - силовой цилиндр управления поворотом трактора универсальный, тягового класса 0,2, приводится в действие от двигателя внутреннего сгорания мощностью 7,3 кВт (10 л. с). Трансмиссия состоит из постоянно замкнутой сухой муфты сцепления, коробки передач с двухступенчатой главной передачей и межколесным дифференциалом. Работающие в масле одноступенчатые бортовые редукторы крепятся к коробке передач, на которой также установлено гидравлическое навесное устройство со сцепкой. Изменяя положение корпусных конечных передач, можно регулировать агротехнический просвет от 200 мм при низкоклиренсной наладке для работы на склонах до 300 мм - для междурядной обработки. Передний мост - балансирный с управляемыми колесами. Имеются световые и светосигнальные устройства, приборный щиток, два ВОМ: передний (независимый), который приводится в действие от переднего хвостовика коленчатого вала двигателя, и задний (зависимый), приводимый в действие от коробки передач. Скорость при движении вперед (четыре передачи) 2,5 - 16,5 км/ч и заднем ходе (две передачи) - 3,1- 4,1 км/ч. База- 1050 мм, колея регулируемая 700-900 мм. Обозначение передних шин колес 5,0-10, задних (повышенной проходимости) - 5,5-16. Минимальный радиус поворота 1250 мм, габаритные размеры 1960X960X 1200 мм, масса 550 кг.

Малогабаритный трактор Т-010:

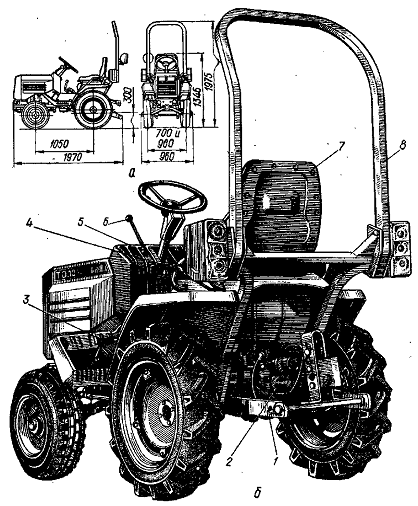

Рис. а - габаритные размеры; б - общий вид: 1 - сцепка; 2 - вал отбора мощности; 3 - педаль муфты сцепления; 4 - рукоятка привода гидрораспре делителя задней навески; 5 - панель приборов; 6 - рычаг управления дроссельной заслонкой; 7 - сиденье механизатора; 8 - предохранительная дуга для хозяйств с земельными угодьями до 0,5 га; 15-30 кВт - для хозяйств с площадью земельных угодий до 40 га.

3.Сеялки

Сеялка СО-0,9предназначена для рядового сева семян овощных культур, трав, а также культур, сходных сперечисленным по физико-технологическим свойствам семян и технологиям посева.

Агрегатируется с тракторами класса 0,2…0,4 навесным способом. Производительность 0,52 га/ч. Рабочая ширина захвата 0,9 м, ширина междурядий 70 мм, рабочая скорость 5,8 км/ч, сухая (конструкционная) масса 75 кг.

Рис. Сеялка овощная малогабаритная СО-0,9: 1 -опорное колесо; 2 - семенной ящик; 3 - высевной аппарат; 4 - коробка передач; 5 - опорно-приводное колесо; 6 - сошннк; 7 - семяпровод

Производительность 0,6…0,75 га/ч, рабочая скорость не более 5 км/ч, рабочая ширина захвата 1,2 м, ширина междурядий 75; 150 мм, норма высева 0,3…220 кг /га, масса 420 кг.

Сеялка СЗ-1,2 предназначена для рядового сева семян зерновых культур и трав, а также семян других культур, близких по размерам, нормам высева и глубине заделки на ровной поверхности на небольших участках индивидуального и коллективного пользования. Агрегатируется с тракторами класса 0,2 (Т-010) в прицепном варианте.

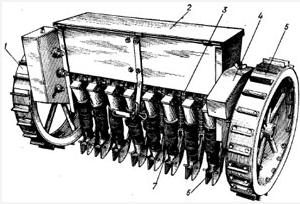

Рис. Сеялка зерновая СЗ-1,2: 1 - рама; 2 - высевной аппарат; 3 -семенной ящик; 4 - семяпровод 5 - коробка.передач; 6 -опорно-приводное колесо; 7 - загортач; 8 - сошник

Сеялка СТ-1 однорядная, предназначена для рядового сева мелкосеменных культур. Семена поступают в высевной аппарат из ячеек кассеты. В кассетную систему можно одновременно заложить весь комплект аппарата - 20 ячеек.

Сеялка состоит из рамы, опорно-приводного колеса, прицепного устройства, опорного колеса, семенного ящика, сошника, коробки передач, высевающего аппарата, семяпровода, загортача. Можно использовать и выпускаемые промышленностью ручные сеялки СР-1М, ССГ-1 и СГ-1

Сеялка СР-1М - ручная, для рядового сева, имеет в комплекте восемь дисков с разными размерами лунок, рассчитанных на разные виды семян. Рукоятки сеялки шарнирно закреплены на опорно-приводном колесе, которое связано клиноременной передачей с дисковым высевающим аппаратом. К его нижней части прикреплен анкерный или клиновидный сошник.

За сошником на раме закреплен прикатывающий каток. На одной из рукояток размещен рычаг, которым включают высевающий аппарат. Семена в него поступают через воронку и трубопровод. При движении назад аппарат автоматически отключается.

Сеялка ССГ-1 оснащена высевающим аппаратом, который состоит из двух металлических боковых пластин, закрепленных к рукояткам. На двух рукоятках смонтированы все узлы и детали сеялок. На левой рукоятке закреплен бункер для семян, расположенный над пластинами высевающего аппарата, направой - семяпровод и регулируемый ограничитель глубины заделки семян. На нижних концах рукояток закреплены соединенные осью половинки клювовидного сошника, по которому семена попадают в почву.

Объем ячеек 14 см3. Высевающий аппарат приводится во вращение от двух колее сеялки.

Пример самодельной сеялки.

Рис. Самодельная сеялка: а - общий вид; б - вал высевного аппарата: 1 - ведущее колесо; 2 - высевной аппарат; 3 - рама; 4 - семяпровод; 5 - маркировочное колесо; 6 - сошник; 7 - семяпровод; 8 - катушка; 9 - ручка; 10 - звездочка; 11 - цепь

Самодельная сеялка однорядная установлена на три колеса: заднее - от детского велосипеда (диаметром не менее 300 мм), передние - от детской коляски. На согнутую П-образную раму, изготовленную из полосы 4X35 мм, длиной 525 мм и шириной 115 мм, устанавливают и прикручивают двумя болтами ящик с крышкой. Это - бункер для семян. В нем на двух подшипниках скольжения в горизонтальной плоскости смонтирована основная часть высевающего аппарата - выточенный из березы и покрытый лаком вал. В его паз складывают одну из трех . сменных лент из кожаного ремня или резины, в которой сделаны полусферические углубления (количество их зависит от нормы высева, а диаметр каждого - 10 мм для свеклы, 8 - моркови). Во время движения сеялки велосипедная цепь передает вращение от заднего колеса на катушку. Лунки ленты захватывают семена в бункере, сбрасывают в подставленную лейку семяпровода. Оттуда семена самотеком - поступают в сошник и потом в открытую им борозду.

Картофелесажалка КОП-0,7 предназначена для посадки картофеля на небольших участках индивидуального и коллективного пользования. КОП-0,7 агрегатируется прицепным способом с тракторами класса 0,2…0,4. Производительность 0,42 га/ч, рабочая ширина захвата 0,7 м, рабочая скорость 6,0 км/ч сухая (конструкционная) масса 250 кг. Картофелесажалка представляет собой прицепное орудие.

Рис. Картофелесажалка КОП-0,7: 1 - высевной аппарат; 2 - буикер; 3 - опорное колесо; 4 - гребнеобразотатель-загортач; 5 - опорио-приводиое колесо; б - рама

На ее раме установлены высевной аппарат, посевная секция, опорное колесо, опорно-приводное колесо, механизм подъема сошника, бункер, дисковый гребнеобразователь-загортач. Разработчик и изготовитель НПО «Лан» г. Кировоград.

Окучники используют для окучивания картофеля, капусты и других пропашных культур, а также для нарезки поливных борозд. Кроме того, окучник уничтожает сорную растительность на дне борозды, присыпает корневую систему растений разрыхленной почвой и распределяет почву ровным слоем по поверхности грядки. Окучивающий корпус работает в разрыхленной почве и перемещает ее со дна борозды вверх и в стороны без оборота пласта.

4.Велоплуг

Это самодельное устройство. Устроен он просто: на перевернутую раму от дорожного велосипеда устанавливается двигатель Д-6, а в ее заднюю вилку - самодельное металлическое колесо с высокими грунтозацепами. Во вращение колесо приводится двухступенчатой цепной передачей через промежуточный вал, роль которого выполняет велосипедная каретка. На левом хвостовике ее вала крепится большая педальная звездочка, а на проточенном правом конце - приваренная к своей ступице колесная велозвездочка. Натяжение первой цепи, соединяющей двигатель с большой звездочкой каретки, можно регулировать дополнительным роликом: его ось фиксируется в пазу пластинчатого кронштейна рамы. Вторая цепь, передающая вращение от каретки к колесу, работает на своем прежнем месте, только звездочки поменялись местами: на промежуточном валу - малая, а на ступице колеса - большая. Такая трансмиссия имеет большое передаточное отношение и обеспечивает на колесе необходимый крутящий момент.

Управляется мотоплуг с помощью велосипедного руля, неподвижно зажатого сквозным болтом в передней втулке рамы. При этом остаются на своих местах поворотная рукоятка «газа» и рычаг сцепления двигателя.

Рабочее орудие: плуг, культиватор, окучник - крепится в нижней части рамы, под двигателем - там, где раньше было седло.

 <http://modelist-konstruktor.com/img/3849/1.j>

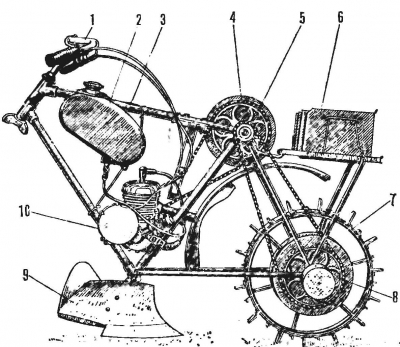

Рис. 1 - руль, 2 - топливный бак. 3 - рама, 4 - большая звездочка промежуточного вала (педальная звездочка велосипеда), 5 - малая звездочка промежуточного вала (колесная велозвездочка), 6 - дополнительный груз. 7 - ведущее колесо, 8 - звездочка колеса, 9 - рабочее орудие, 10 - двигатель.
