Циклические коды
1. Циклические коды
циклический код декодер
Задание:
Отвечая на вопросы
обучающей программы, по заданному производящему полиному получить схему кодеров
и декодера циклического кода, прогнать через них заданную кодовую комбинацию,
определить содержимое ячеек памяти на каждом такте, получить проверочные
элементы и обнаружить ошибку в кодовой комбинации.
Выполнение:
Циклические коды
относятся к классу блочных корректирующих кодов. Свойством всех разрешенных
комбинаций циклических кодов является их делимость без остатка на некоторый
выбранный полином, называемый производящим.
Синдромом ошибки в
этих кодах является наличие остатка от деления принятой кодовой комбинации на
производящий полином.
Эти свойства
используются при построении кодов, кодирующих и декодирующих устройств, а также
при обнаружении и исправлении ошибок.
В теории
циклических кодов кодовые комбинации обычно представляются в виде полинома.
Так, n-элементную кодовую комбинацию можно описать полиномом (n-1) степени.
Кодирующее
устройство циклического кода должно обеспечивать аппаратную реализацию
последовательности процессов, определяющих формирование кодовых комбинаций. Для
этого необходимо:
информационную
группу из k кодовых элементов, сформированную старшим разрядом справа, сдвинуть
слева направо на r элементов;
представленный
таким образом полином G(x)*xr следует разделить на образующий
полином P(x) степени r и определить остаток от деления R(x), имеющий степень не
более r-1;
двоичное число,
представляющее полином R(x) и состоящее из r элементов, записать за сдвинутой
вперед информационной группой, состоящей из k элементов. Записать старшим
разрядом справа.
Производящий полином имеет вид: P(x)=x4+x2+x+1.

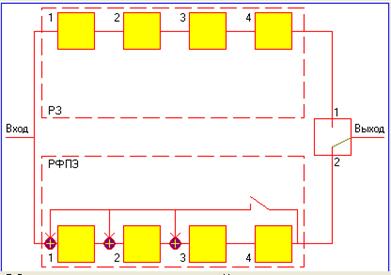

Структурная схема кодера
циклического кода приведена на рис.1.
Рисунок 1 - Структурная схема кодера
с регистром задержки
Схема кодирующего
устройства содержит: регистр задержки Р3 обеспечивающий сдвиг информационной
группы на три такта: формирователь проверочной группы, включающий регистры
сдвига и сумматоры по модулю два в цепях обратной связи.
В схеме имеются
также два ключа К1 и К2, обеспечивающие необходимую последовательность работы
схемы.
В положении, когда
К1 замкнут, а К2 разомкнут, информационная часть кода подается на вход схемы,
т.е. в первую ячейку регистра задержки и через S1 в первую ячейку регистра
сдвига.
По окончании
четырех тактов старший разряд информационной группы записывается в последние
ячейки обоих регистров. Во время четвертого такта информационная группа
начинает поступать на выходы кодера. С этого момента ключ К1 размыкается, а
ключ К2 замыкается. Начиная с четвертого такта формируется проверочная группа.
После восьмого такта К2 размыкается, К1 замыкается. С этого момента
формирователь проверочной группы работает как обычный регистр сдвига,
"выталкивая" на выход кодера записанные в ячейках регистра
проверочные разряды. Одновременно в регистры начинают поступать новые
информационные разряды.
На вход кодера подается
информационная комбинация 1101.
Состояние ячеек памяти РФПЭ на
каждом такте приведено в таблице 1.
Таблица 1. Состояние ячеек памяти
РФПЭ
Такт
|
Вх
|
1
|
2
|
3
|
4
|
1
|
1
|
1
|
0
|
0
|
0
|
2
|
1
|
1
|
1
|
0
|
0
|
3
|
0
|
0
|
1
|
1
|
0
|
4
|
1
|
1
|
0
|
1
|
1
|
5
|
|
1
|
0
|
1
|
1
|
6
|
|
1
|
0
|
1
|
1
|
7
|
|
1
|
0
|
1
|
1
|
8
|
0
|
1
|
1
|
На выходе кодера сформирована
кодовая комбинация 10111011.

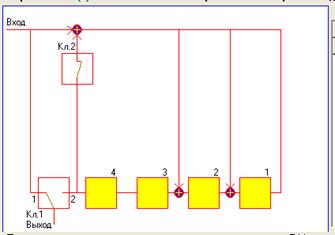

Существует экономичный вариант
построения кодера циклического кода без регистра задержки. Структурная схема
такого кодера приведена на рис.2.
Рисунок 2 - Структурная схема кодера
без регистра задержки
На входе та же кодовая комбинация
1011.
Состояние ячеек памяти кодера
приведено в таблице 2.
Таблица 2. Состояние ячеек памяти
экономичного кодера
Такт
|
Вх
|
1
|
2
|
3
|
4
|
1
|
1
|
0
|
1
|
1
|
1
|
2
|
1
|
1
|
0
|
0
|
1
|
3
|
0
|
0
|
1
|
0
|
1
|
4
|
1
|
1
|
1
|
0
|
1
|
На выходе кодера сформирована
кодовая комбинация 10111011.

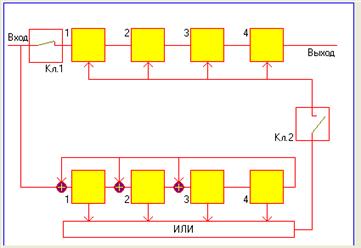

Рисунок 3 - Структурная схема
декодера с обнаружением ошибок
На рисунке 3 приведена схема
декодера циклического кода с обнаружением ошибок. В ячейках декодера
формируется синдром ошибки, при наличии в синдроме хотя бы одной единицы
срабатывает схема «или» и при замыкании ключа 2 информационная кодовая
комбинация стирается. На вход декодера поступают 2 кодовые комбинации:
и 1001101.
При прогоне первой кодовой
комбинации получен синдром ошибок 0000, следовательно, кодовая комбинация
принята верно и будет выдана получателю. При прогоне второй кодовой комбинации
синдром ошибки равен 1101, и на выходе схемы ИЛИ появляется сигнал стирания,
удаляющий неверно принятые информационные элементы.

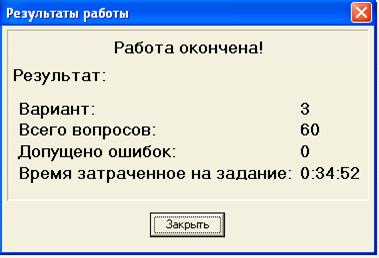

Выполнение лабораторной работы завершено
(рис.4).
Рисунок 4 -
Результаты выполнения лабораторной работы
Список
литературы
1.
Шувалов В.П. "Передача дискретных сообщений". - М.: "Радио и
связь" 1990 г.
.
Кунегин С.В. Системы передачи информации. Курс лекций. - М., 1997 - 317 с.
.
Мелентьев О.Г. Курс лекций.
