Для системы связи (СС) с
переспросом с ожиданием ответа одностороннего действия (рис. 1) при заданных
исходных данных:
1.
Найти двоичный
циклический (n,k)-код Хэмминга, который обеспечивает передачу сообщений в СС
с вероятностью выдачи ложного сообщения Рлс(n,k) < Pдоп при следующих условиях:
¾ прямой дискретный канал в СС является
двоичным симметричным каналом (ДСК) с постоянными параметрами;
2.

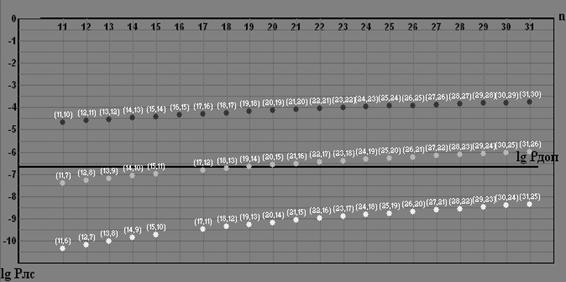

Отложить в
координатных осях вычисленные значения Рлс(n,k) для всех исследованных пар (n,k). В этих же осях прямой линией изобразить заданное значение Pдоп.
Вероятность искажения двоичного
символа p
|
6x10-4
|
Допустимая вероятность ложного
сообщения Pдоп
|
2x10-7
|
Допустимое число переспросов s
|
∞
|
Разрядность кода n
|
>10
|
Порождающий многочлен gi(x)
|
g3(x)
|
Тип кодера
|
КД 1
|
Ввод информационных символов в
кодер
|
последовательно
|
Тип декодера
|
ДК 2
|

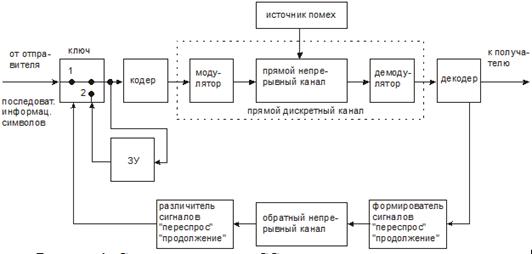

Рисунок 1. Структурная
схема СС с переспросом с ожиданием ответа одностороннего действия
Описание
работы СС с переспросом с ожиданием ответа одностороннего
действия (рис. 1):
Информационная последовательность
отдельными комбинациями не корректирующего кода через первое положение ключа
направляется в кодер и в ЗУ передатчика. На выходе кодера образуется комбинация
корректирующего кода, которая поступает в модулятор прямого канала. В прямом
канале возможно искажение сигнала. На приемной стороне решение о принятом
символе принимается демодулятором с так называемой зоной ненадежности.
Принцип его работы можно
понять из рисунка.
Пусть символ «1»
передается по каналу связи импульсом положительной полярности с амплитудой U, а «0» импульсом отрицательной
полярности с той же амплитудой.
В демодуляторе выделена
некоторая зона +V –V, если принимаемый импульс попадает в
эту зону (зона ненадежности), то демодулятор считает, что он не может принять
надежного решения, о том, какой символ передавался. В этом случае, демодулятор
выдает символ ненадежности Z. С
выхода демодулятора комбинации поступают на вход декодера. После поступления
всей комбинации с выхода декодера в обратный канал направляется одна из двух
команд:
¾
«переспрос», если
содержатся ошибки в принятой комбинации, и одновременно кодовое слово с
символами Z стирается;
¾
«продолжение»,
если не обнаружено ошибок, и комбинация не корректирующего кода направляется к
получателю.
Если различитель команд
получает команду «продолжения», то из ЗУ передатчика в прямой канал
направляется следующая порция* информации. Если различитель команд получает
команду «переспрос», то он переключает ключ в положение 2 и из ЗУ передатчика в
прямой канал повторно направляется комбинация, которая была стерта.
После выдачи в прямой
канал из ЗУ передатчика очередной порции информации, следующая порция не
передаётся до тех пор, пока не будет получен ответ по этой порции.
Произведем расчет для (18,13)-кода
с d=3.
Для этого введем
обозначения:
·
Pбо – вероятность появления на выходе
ДСК комбинации (n,k)-кода без ошибок при однократной
передаче;
·
Роо –
вероятность появления на выходе ДСК комбинации (n,k)-кода с
обнаруживаемыми ошибками при однократной передаче;
·
Рно –
вероятность появления на выходе ДСК комбинации (n,k)-кода с
необнаруживаемыми ошибками при однократной передаче;
·
Рi£vо – вероятность появления на выходе ДСК комбинации с
ошибками кратности i£v0;
·
Рi>vо – вероятность появления на выходе ДСК комбинации с
ошибками кратности i>v0, которые расположены так, что обнаруживаются кодом;
·
Рлс – вероятность появления на выходе СС
с неограниченным числом переспросов ложного сообщения.
Найдем:
хэмминг код
цикличный программа
Pбо = qn, где q=1-p;
Рi£vо =, где v0=d-1;
Роо = Рi£vо + Рi>vо;
Рно £ 1- Pбо - Рi£vо;
Рлс = Рно/(1- Роо).
Пример:
Pбо = qn=0,999418=0,98925490, где q=1-p=0,9994;
Рi£vо ==+=
18*0,0006*0,98984881+153*0,00000036*0,99044307=0,01074492,
где v0=d-1=2;
Роо = Рi£vо + Рi>vо= 0,01074492;
Рно £ 1- Pбо - Рi£vо=1-0,98925490-0,01074492=0,00000018;
Рлс = Рно/(1- Роо)=0,00000018/(1-0,01074492)=0,00000018.

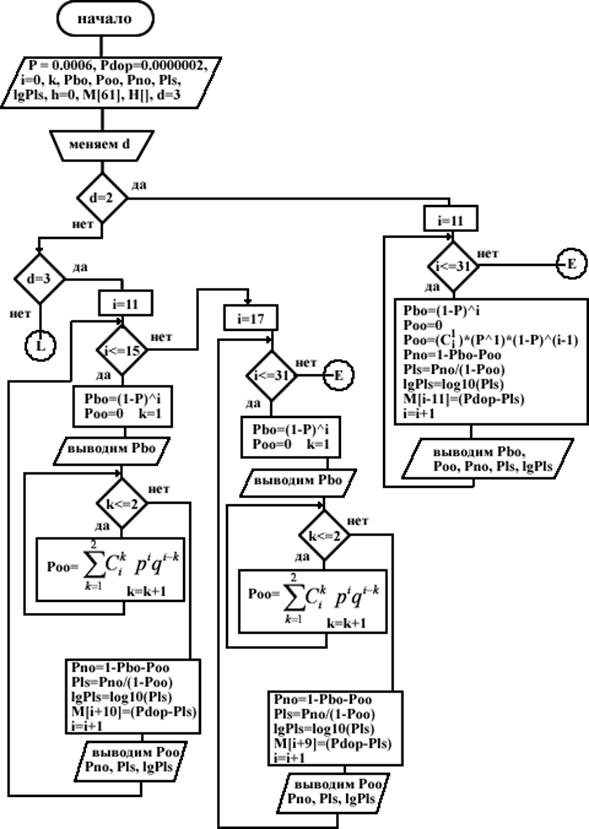

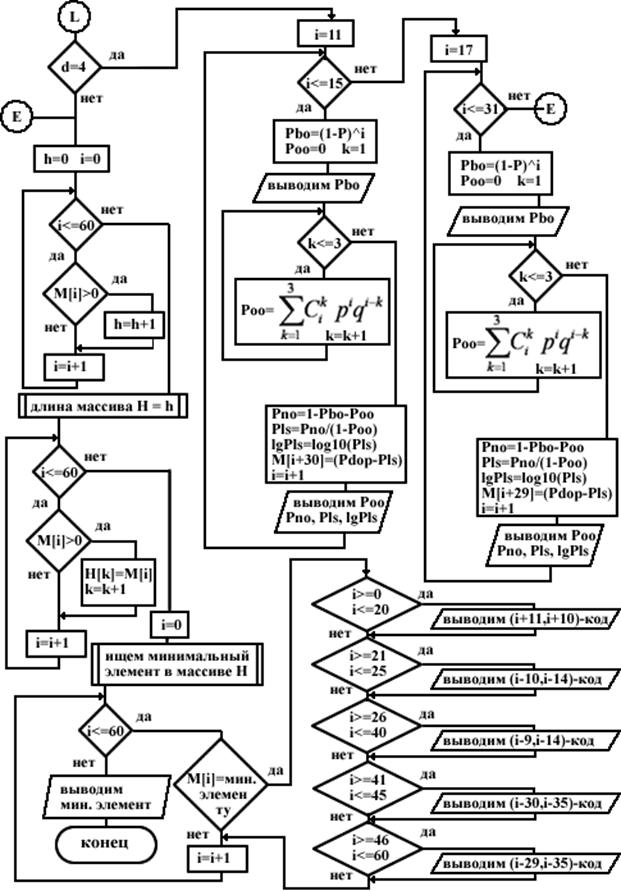

Описание алгоритма:
1)
Начало;
2)
Объявляем P =
0.0006, Pdop=0.0000002, i=0,
k, Pbo, Poo, Pno, Pls, lgPls,
h=0, M[61], H[], d=3;
3)
Вручную меняем d (по умолчанию d=3);
5)
Если i<=31, то Pbo=(1-P)^i, Poo=0, Poo=(C )*(P^1)*(1-P)^(i-1),
Pno=1-Pbo-Poo,
Pls=Pno/(1-Poo), lgPls=log10(Pls),
M[i-11]=(Pdop-Pls), i=i+1, переходим к
шагу 5, иначе переходим к шагу 35;
6)
Выводим Pbo, Poo,
Pno, Pls, lgPls, переходим к шагу 5;
7)
Если d=3, то i=11, иначе переходим к шагу 21;
8)
Если i<=15, то Pbo=(1-P)^i, Poo=0, k=1,
иначе переходим к шагу 14;
9)
Выводим Pbo;
10)
Если k<=2, то Poo=, иначе переходим к шагу 12;
11)
k=k+1, переходим к шагу 10;
12)
Pno=1-Pbo-Poo,
Pls=Pno/(1-Poo), lgPls=log10(Pls),
M[i+10]=(Pdop-Pls),
i=i+1;
13)
Выводим Poo, Pno, Pls, lgPls, переходим к шагу 8;
14)
i=17;
15)
Если i<=31, то Pbo=(1-P)^i, Poo=0, k=1,
иначе переходим к шагу 35;
16)
Выводим Pbo;
17)
Если k<=2, то Poo=, иначе переходим к шагу 19;
18)
k=k+1, переходим к шагу 17;
19)
Pno=1-Pbo-Poo,
Pls=Pno/(1-Poo), lgPls=log10(Pls),
M[i+10]=(Pdop-Pls),
i=i+1;
20)
Выводим Poo, Pno, Pls, lgPls, переходим к шагу 15;
21)
Если d=4, то i=11, иначе переходим к шагу 35;
22)
Если i<=15, то Pbo=(1-P)^i, Poo=0, k=1,
иначе переходим к шагу 28;
23)
Выводим Pbo;
24)
Если k<=3, то Poo=, иначе переходим к шагу 26;
25)
k=k+1, переходим к шагу 24;
26)
Pno=1-Pbo-Poo,
Pls=Pno/(1-Poo), lgPls=log10(Pls),
M[i+10]=(Pdop-Pls),
i=i+1;
27)
Выводим Poo, Pno, Pls, lgPls, переходим к шагу 22;
28)
i=17;
29)
Если i<=31, то Pbo=(1-P)^i, Poo=0, k=1,
иначе переходим к шагу 35;
30)
Выводим Pbo;
31)
Если k<=3, то Poo=, иначе переходим к шагу 33;
32)
k=k+1, переходим к шагу 31;
33)
Pno=1-Pbo-Poo,
Pls=Pno/(1-Poo), lgPls=log10(Pls),
M[i+10]=(Pdop-Pls),
i=i+1;
34)
Выводим Poo, Pno, Pls, lgPls, переходим к шагу 29;
35)
h=0,
i=0;
36)
Если i<=60, то переходим к шагу 37,
иначе переходим к шагу 38;
37)
Если M[i]>0, то h=h+1, i=i+1, иначе i=i+1 и переходим к
шагу 36;
38)
Выделяем память
под массив Н из h элементов.
39)
Если i<=60, то переходим к шагу 40,
иначе переходим к шагу 41;
40)
Если M[i]>0, то H[k]=M[i], k=k+1, i=i+1, иначе i=i+1 и переходим к шагу 39;
41)
i=0;
42)
Ищем минимальный
элемент в массиве Н;
43)
Если i<=60, то переходим к шагу 44,
иначе переходим к шагу 50;
44)
Если M[i]=минимальному элементу, то и переходим к шагу 45, иначе i=i+1 и переходим к шагу 43;
45)
Если i>=0 и
i<=20, то выводим (i+11,i+10)-код, иначе переходим к шагу 46;
46)
Если i>=21 и
i<=25, то выводим (i-10,i-14)-код, иначе переходим к шагу 47;
47)
Если i>=26 и
i<=40, то выводим (i-9,i-14)-код, иначе переходим к шагу 48;
48)
Если i>=41 и
i<=45, то выводим (i-30,i-35)-код, иначе переходим к шагу 49;
49)
Если i>=46 и
i<=60, то выводим (i-29,i-35)-код, иначе i=i+1 и переходим к
шагу 39;
50)
Выводим минимальный
элемент из массива Н, как минимум разницы Рдоп-Рлс;
51)
Конец.
Программа написана на
языке С++.
#include
<vcl.h>
#include
<math.h>
#include
<stdio.h>
#include
<vector>
#include
<algorithm>
#pragma
hdrstop
#include
"Unit1.h"
//---------------------------------------------------------------------------
#pragma
package(smart_init)
#pragma
resource "*.dfm"
float P =
0.0006;
float Pdop =
0.0000002;
using
namespace std;
float M[61];
vector<float>H;
char B[128];
//---------------------------------------------------------------------------
__fastcall
TForm1::TForm1(TComponent* Owner)
: TForm(Owner)
{
}
//---------------------------------------------------------------------------
float C(int
n,int m)
{float c=1.0;
for(int
i=n;i>=n-m+1;i--)c*=i;
for(int
i=1;i<=m;i++)c/=i;
return (int)c;
}
void
__fastcall TForm1::ComboBox1Select(TObject *Sender)
{int i=0, k;
double
Pbo,Poo,Pno,Pls,lgPls;
AnsiString s;
ListBox1->Clear();
ListBox2->Clear();
ListBox3->Clear();
ListBox4->Clear();
ListBox5->Clear();
ListBox6->Clear();
ListBox7->Clear();
//d=2
if(ComboBox1->ItemIndex==0)
for(i=11;i<=31;i++)
{s="("+IntToStr(i)+","+IntToStr(i-1)+")";
ListBox1->Items->Add(s);
Pbo=pow(1-P,i);
sprintf(B,"%.8f",Pbo);
ListBox2->Items->Add(B);
Poo=0;
Poo=C(i,1)*pow(P,1)*pow(1-P,i-1);
sprintf(B,"%.8f",Poo);
ListBox3->Items->Add(B);
Pno=1-Pbo-Poo;
sprintf(B,"%.8f",Pno);
ListBox4->Items->Add(B);
Pls=Pno/(1-Poo);
sprintf(B,"%.8f",Pls);
ListBox5->Items->Add(B);
lgPls=log10(Pls);
sprintf(B,"%.2f",lgPls);
ListBox6->Items->Add(B);
Series1->AddXY(i,lgPls,s,clRed);
M[i-11]=(Pdop-Pls);
}
//d=3
if(ComboBox1->ItemIndex==1)
{for(i=11;i<=15;i++)
{s="("+IntToStr(i)+","+IntToStr(i-4)+")";
ListBox1->Items->Add(s);
Pbo=pow(1-P,i);
sprintf(B,"%.8f",Pbo);
ListBox2->Items->Add(B);
Poo=0;
for(k=1;k<=2;k++)
Poo+=C(i,k)*pow(P,k)*pow(1-P,i-k);
sprintf(B,"%.8f",Poo);
ListBox3->Items->Add(B);
Pno=1-Pbo-Poo;
sprintf(B,"%.8f",Pno);
ListBox4->Items->Add(B);
Pls=Pno/(1-Poo);
sprintf(B,"%.8f",Pls);
ListBox5->Items->Add(B);
lgPls=log10(Pls);
sprintf(B,"%.2f",lgPls);
ListBox6->Items->Add(B);
Series2->AddXY(i,lgPls,s,clLime);
}
for(i=17;i<=31;i++)
{s="("+IntToStr(i)+","+IntToStr(i-5)+")";
ListBox1->Items->Add(s);
Pbo=pow(1-P,i);
sprintf(B,"%.8f",Pbo);
ListBox2->Items->Add(B);
Poo=0;
for(k=1;k<=2;k++)
Poo+=C(i,k)*pow(P,k)*pow(1-P,i-k);
sprintf(B,"%.8f",Poo);
ListBox3->Items->Add(B);
Pno=1-Pbo-Poo;
sprintf(B,"%.8f",Pno);
ListBox4->Items->Add(B);
Pls=Pno/(1-Poo);
sprintf(B,"%.8f",Pls);
ListBox5->Items->Add(B);
lgPls=log10(Pls);
sprintf(B,"%.2f",lgPls);
ListBox6->Items->Add(B);
Series2->AddXY(i,lgPls,s,clLime);
M[i+9]=(Pdop-Pls);
}
}
//d=4
if(ComboBox1->ItemIndex==2)
{for(i=11;i<=15;i++)
{s="("+IntToStr(i)+","+IntToStr(i-5)+")";
ListBox1->Items->Add(s);
Pbo=pow(1-P,i);
sprintf(B,"%.8f",Pbo);
ListBox2->Items->Add(B);
Poo=0;
for(k=1;k<=3;k++)
Poo+=C(i,k)*pow(P,k)*pow(1-P,i-k);
sprintf(B,"%.8f",Poo);
ListBox3->Items->Add(B);
Pno=1-Pbo-Poo;
sprintf(B,"%.8f",Pno);
ListBox4->Items->Add(B);
Pls=Pno/(1-Poo);
sprintf(B,"%.8f",Pls);
ListBox5->Items->Add(B);
lgPls=log10(Pls);
sprintf(B,"%.2f",lgPls);
ListBox6->Items->Add(B);
Series3->AddXY(i,lgPls,s,clYellow);
M[i+30]=(Pdop-Pls);
}
for(i=17;i<=31;i++)
{s="("+IntToStr(i)+","+IntToStr(i-6)+")";
ListBox1->Items->Add(s);
Pbo=pow(1-P,i);
sprintf(B,"%.8f",Pbo);
ListBox2->Items->Add(B);
Poo=0;
for(k=1;k<=3;k++)
Poo+=C(i,k)*pow(P,k)*pow(1-P,i-k);
sprintf(B,"%.8f",Poo);
ListBox3->Items->Add(B);
Pno=1-Pbo-Poo;
sprintf(B,"%.8f",Pno);
ListBox4->Items->Add(B);
Pls=Pno/(1-Poo);
sprintf(B,"%.8f",Pls);
ListBox5->Items->Add(B);
lgPls=log10(Pls);
sprintf(B,"%.2f",lgPls);
ListBox6->Items->Add(B);
M[i+29]=(Pdop-Pls);
}
}
int h=0;
for
(i=0;i<=60;i++)
if (M[i]>0)
h++;
H.resize(h);
k=0;
for (i=0;
i<=60;i++)
if (M[i]>0)
{H[k]=M[i]; k++;}
for
(i=0;i<=60;i++)
if
(M[i]==*min_element(H.begin(),H.end()))
{if
(i>=0&&i<=20)
{s="("+IntToStr(i+11)+","+IntToStr(i+10)+")-код с
d=2";
ListBox7->Items->Add(s);}
if
(i>=21&&i<=25)
{s="("+IntToStr(i-10)+","+IntToStr(i-14)+")-код с
d=3";
ListBox7->Items->Add(s);}
if
(i>=26&&i<=40)
{s="("+IntToStr(i-9)+","+IntToStr(i-14)+")-код с
d=3";
ListBox7->Items->Add(s);}
if
(i>=41&&i<=45)
{s="("+IntToStr(i-30)+","+IntToStr(i-35)+")-код с
d=4";
ListBox7->Items->Add(s);}
if
(i>=46&&i<=60)
{s="("+IntToStr(i-29)+","+IntToStr(i-35)+")-код с
d=4";
ListBox7->Items->Add(s);}
}
ListBox7->Items->Add("");
ListBox7->Items->Add("Минимальная
разность");
sprintf(B,"%.12f",*min_element(H.begin(),H.end()));
ListBox7->Items->Add("Рдоп-Рлс");
ListBox7->Items->Add(B);
}
//---------------------------------------------------------------------------
void
__fastcall TForm1::FormCreate(TObject *Sender)
{ComboBox1->ItemIndex=1;
Series4->AddXY(0,log10(Pdop),"lg
Pдоп",clBlack);
Series4->AddXY(31.3,log10(Pdop),"lg
Pдоп",clBlack);
}
//---------------------------------------------------------------------------
Построить функциональные
схемы кодера и декодера для найденного (n,k)-кода и
заданного для него порождающего многочлена g3(X). При
изображении схем кодера и декодера использовать условные изображения элементов:
элемент умножения
|
элемент памяти
|
элемент сложения по модулю 2
|
Исходные данные:
g3(x)=x5+x3+x2+x+1;
r=5.

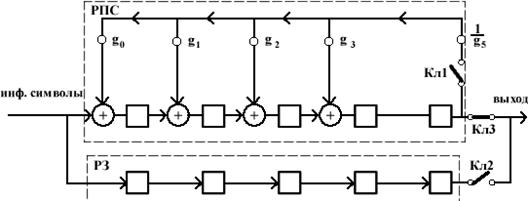

Функциональная
схема кодера для (18,13)-кода
Описание работы схемы:
Кодер 1 с
последовательным вводом информационных символов (a12, a11, …, a1, a0) состоит из регистра проверочных
символов (РПС), регистра задержки (РЗ) с 5 элементами памяти и трех ключей. В
исходном состоянии в элементах памяти регистров – нули, ключи Кл1 и Кл2
разомкнуты, Кл3 замкнут.
При подаче первых 5
импульсов сдвига (ИС) 5 информационных символов, начиная со старшего, вводятся
в оба регистра. С окончанием 5-го ИС ключи Кл1 и Кл2 замыкаются, а Кл3
размыкается.
В течение последующих k ИС информационные символы выводятся
из РЗ, а в РПС образуются 5 проверочных символов. После этого ключи Кл1 и Кл2
размыкаются, а Кл3 замыкается.
За последующие 5
импульсов сдвига проверочные символы выдаются на выход кодера, после чего схема
возвращается в исходное состояние. Таким образом, первый символ комбинации УЦК
появляется на выходе кодера с задержкой на 5 ИС.

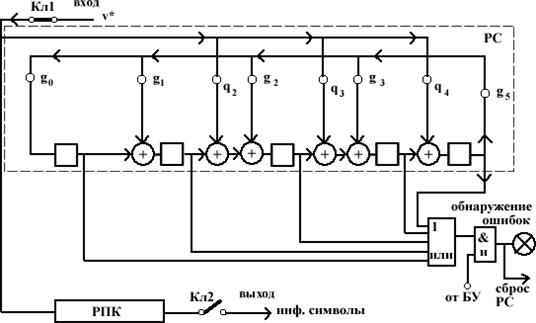

1. Хохлов Г.И., Пособие к выполнению лабораторной работы №3
по дисциплине «Системы и сети связи». – М.: 2005. – 18 с.
2. Хохлов Г.И., Пособие по выполнению курсовой работы по
дисциплине «Системы и сети связи». – М.: 2005. – 15 с.
