Расчет линейной трехфазной цепи
РОССИЙСКИЙ
ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ
НЕФТИ
И ГАЗА им. И.М.Губкина
Кафедра
ТЭЭП
ДОМАШНЯЯ
РАБОТА №3
“
Расчёт линейной трёхфазной цепи”
ВАРИАНТ
№ 9
Выполнил:
ст. группы ТП-07-3
Гуфранов Д.А.
Проверил:
Иванин В. Г.
Москва
2009
Исходные данные
приёмник
|
Ном.
напряжение, В
|
Мощность
|
cosφ
|
род
нагрузки
|
|
|
кВт
|
кВАр
|
|
|
Однофазный
приёмник №1
|
380
|
1,9
|
-
|
0,5
|
ёмк.
|
Однофазный
приёмник №2
|
380
|
1,9
|
-
|
1
|
акт.
|
Однофазный
приёмник №3
|
380
|
3,8
|
-
|
0,5
|
ёмк.
|
Симметричный
трёхфазный приёмник №4
|
220
|
10
|
-
|
0,75
|
ёмк.
|
Характеристика
трёхфазной сети, Uн
|
Трехпроводная,
380 В
|
Начальная фаза фазного напряжения Uф
φ=-30°.
. Обоснование схемы соединения приёмников
Симметричный приёмник собираем в ,
т.к. данный приёмник рассчитан на номинальное напряжение =220 В.
Поскольку нагрузка симметричная, то, соединяя её в , получим
=220 В.
Несимметричный приёмник собираем в Δ, т.к. каждый
из однофазных приёмников, из которых он состоит, рассчитан на =380 В.
. Обоснование электрической схемы
замещения каждого из однофазных приёмников и каждой фазы симметричного
трёхфазного приёмника
φ - угол, равный
разности начальных фаз напряжения и тока на нагрузке (т.е. фаза сопротивления).
Известно, что однофазные приёмники №1 и №3 имеют
cosφ=0,5
,т.е
φ=60°,
род
нагрузки - емкостная, т.е. в качестве нагрузки применяется реальный конденсатор
(при идеальном конденсаторе φ был
бы равен 90°),
т. е. ; .
Однофазный приёмник №2 имеет cosφ=1, т.е. φ=0°, т.к. род
нагрузки - активный, то в качестве нагрузки применяется резистор, т.е.
.
Симметричный трёхфазный приёмник №4
имеет cosφ=0,75
, род
нагрузки - ёмкостной , т.е.
;
;
;
3. Схема включений однофазных и трёхфазного
приёмников в заданную трёхфазную сеть
. Определение числовых значений сопротивлений
Для определения числовых значений сопротивлений
воспользуемся знанием номинальных напряжений и активных мощностей.
Для однофазных приёмников:
, т.е. .
Тогда , т.е.
Ом;
Ом;
Ом.
, т.е. ,
т.е. для каждой фазы симметричного
приёмника
,т.е.
. Фазные и линейные напряжения трёхфазной цепи в
комплексной форме
Для источника , т.е. В. Пусть
(В);
(В);
(В);
Тогда
(В);
(В);
(В);
. Расчёт фазных и линейных токов
приёмников
Для симметричного приёмника фазные и
линейные токи совпадают:
(A)
(A)
(A)
Для несимметричного приёмника:
(А);
(А);
(А);
. Определение показаний приборов
Амперметры показывают действительные
значения токов. Тогда:
А1=>26,46 А; А2=>8,66А;
А3=>25 А;
А4=>20,2 А; А5=>20,2
А; А6=>20,2 А;
А7=>10 А; А8=>5
А; А9=>20 А;
Ваттметры показывают активные
мощности на измеряемом участке. Тогда:
(Вт);
(Вт);
(Вт);
(Вт).
. Составление баланса мощностей в
трёхфазной цепи
приемник трехфазный цепь
мощность
Определим полную комплексную
мощность S в каждой
фазе несимметричной нагрузки:
(ВА);
(ВА);
(ВА);
Т.о., Δ потребляет
(ВА).
Определим полную комплексную
мощность S в каждой
фазе симметричной нагрузки:
(ВА);
Очевидно,
(ВА).
«Звезда» потребляет
(ВА).
Общее потребление мощности
(ВА).
Мощность на источнике:
(ВА);
(ВА);
(ВА);
(ВА).
Определим активную мощность на
приёмнике
Т.о., суммарная активная мощность на
источниках равна суммарному показанию ваттметров

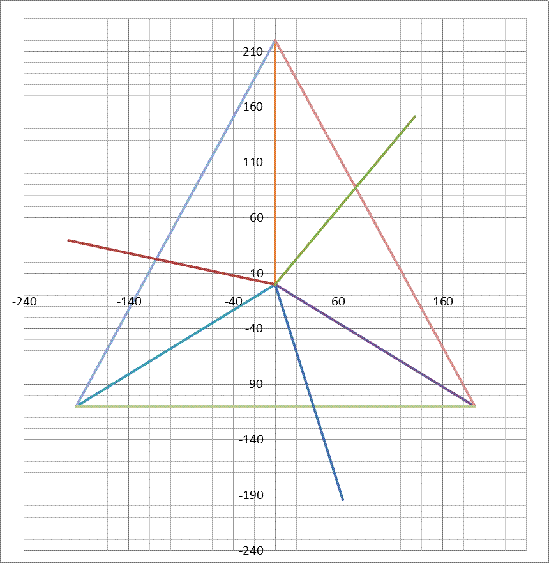

Векторная диаграмма для источника
Масштаб токов 1см=5А;
Масштаб напряжений 1см=20В;

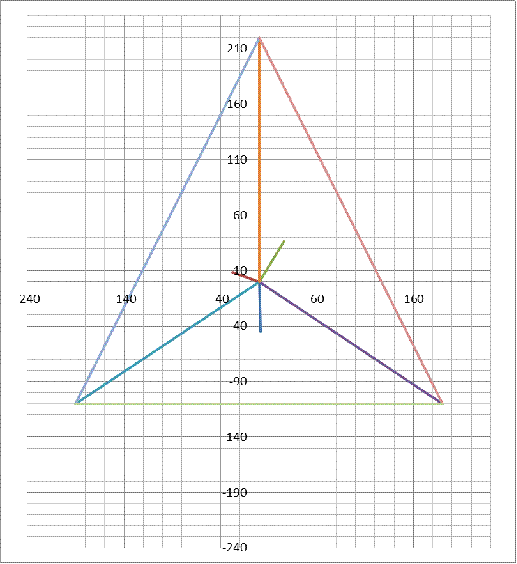

Векторная диаграмма для
несимметричного приёмника
Масштаб токов 1см=5А;
Масштаб напряжений 1см=20В;

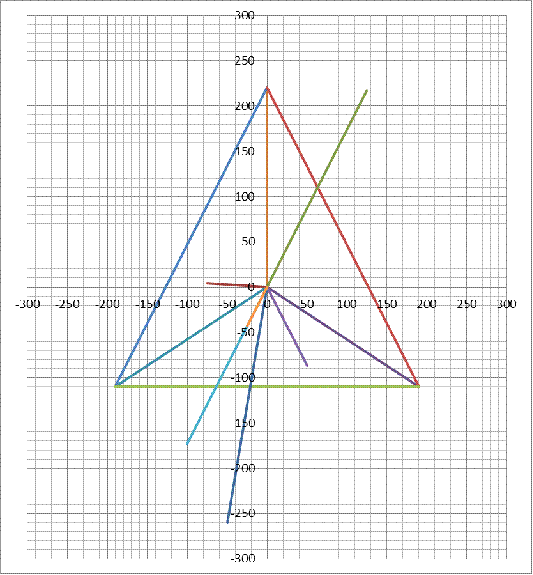

МаCштаб токов
1см=5А;Масштаб напряжений 1см=20В
