Разработка технологии монтажа трансформатора напряжения НКФ-110

Содержание

1. Введение

. Характеристика монтируемого оборудования

.1 Назначение оборудования

.2 Конструкция и принцип действия с подробным описанием и поясняющими рисунками

.3 Комплектация и основные монтажные характеристики оборудования

. Разработка технологий монтажа

.1 Выбор способов доставки оборудования к месту монтажа

.2 Выбор транспорта

.3 Выбор грузоподъёмных механизмов

.4 Выбор стропов

.5 Организация и технология выполнения работ

.5.1 Общие указания

.5.2 Подготовительные работы

.5.3 Заключительные работы

.5.4 Перечень технической и нормативной документации, используемой при монтаже

.5.5 Перечень приемо-сдаточной документации

.5.6 Требования к качеству и приемке работ

.6 Порядок монтажа

. Разработка плана монтажной площадки

. Разработка сетевого графика электромонтажных работ

. Расчёт и выбор заземляющих устройств

. Мероприятия по охране труда и техника безопасности

Литература

преобразователь напряжение комплектация монтаж трансформатор

1. Введение

Электроэнергетика является важнейшей отраслью промышленности. Её задача обеспечение надежного электроснабжения электроэнергией промышленных предприятий первой категории и особой группы первой категории по бесперебойности электроснабжения, а так же социальных, общественных и жилых зданий. Поэтому для обеспечения надежного электроснабжения используют различные коммутационные и защитные устройства. А особенно необходимо контролировать параметры сети. Для этого служат измерительные приборы, которые запитываются от измерительных трансформаторов тока и напряжения.

Из перечисленных выше устройств меня будет интересовать измерительный трансформатор напряжения. Главным образом это масляные трансформаторы напряжения, магнито-проводы и обмотки которых погружены в масло. Масляное заполнение бака или фарфорового корпуса предохраняет от увлажнения и изолирует обмотки от заземленных конструкций. Оно играет также роль охлаждающей среды.

Перед включением оборудования в работу оно должно пройти ряд производственных процессов, в том числе и монтаж, который является одним из важнейших в этом ряду.Современная технология электромонтажного производства предусматривает производство работ в два этапа.

На первом этапе, который выполняется непосредственно на строительной площадке, устанавливают закладные и крепежные части, а также монтируют коммуникации и производят сборку элементов электроустановок в узлы и блоки. На втором этапе все электромонтажные работы выполняют непосредственно на строительной площадке. Они включают в себя сборку узлов и блоков, подключение токоведущих жил и другое.

Темой моего курсового проекта является: «Разработка технологии монтажа трансформатора напряжения НКФ - 110».

2. Характеристика монтируемого оборудования

2.1 Назначение оборудования

Трансформаторы напряжения НКФ-110 являются масштабными измерительными преобразователями, предназначены для питания электрических измерительных приборов, цепей защиты и сигнализации в электрических сетях переменного тока и рассчитаны для работы в трехфазной группе. Измерительные трансформаторы напряжения серии НКФ однофазные, индуктивные, масляные, наружной установки, в фарфоровой покрышке для включения в сети с номинальным напряжением 110 кВ. Трансформатор напряжения выполнен по каскадной схеме на напряжение 110 кВ - одноблочный. Трансформатор пригоден для наружной установки и для работы в следующих условиях:

- высота установки над уровнем моря до 1000 м;

температура окружающего воздуха от минус 45°С до плюс 45°С;

максимальная скорость ветра при отсутствии гололеда 40 м/с;

максимальная скорость ветра при наличии гололеда 15 м/с;

толщина стенки гололеда 20 мм.

Трансформаторы напряжения применяются во всех отраслях народного хозяйства и рассчитаны для работы при напряжении от 66 до 500 кВ в сетях переменного тока частоты 50 и 60 Гц с заземленной и изолированной нейтралью сети.

2.2 Конструкция и принцип действия с подробным описанием и поясняющими рисунками

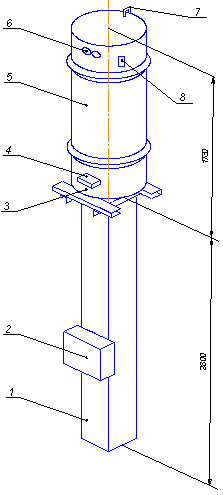

Общий вид трансформатора представлен на рисунке 2.1

Рисунок 2.1 - Общий вид трансформатора напряжения серии НКФ - 110. 1 - опорная конструкция; 2 - ящик зажимов; 3 - цоколь; 4 - коробка вторичных вводов; 5 - покрышка; 6 - линейный ввод первичной обмотки; 7 - воздухоосушитель; 8 - указатель уровня масла.

Активная часть помещена в фарфоровую покрышку, заполненную трансформаторным маслом.

Опорой трансформатора является цоколь, на который монтируется активная часть и фарфоровая покрышка. Цоколь имеет маслосливное устройство, коробку вторичных выводов, кабельную муфту, бобышки заземления и табличку с техническими данными. Магнитопровод изготовлен из пластин анизотропной, холоднокатаной электротехнической стали.

Конструкция обмоток - цилиндрическая, многослоевая. Изоляция трансформатора напряжения выполнена из изоляционной трансформаторной бумаги, высушенной под вакуумом и пропитанной трансформаторным маслом.

Для трансформаторов напряжением 110 кВ и выше предохранители не устанавливаются, так как согласно имеющимся данным повреждения таких трансформаторов напряжения происходят редко.

Включение и отключение трансформаторов напряжения производятся разъединителями. Для защиты трансформатора напряжения от тока короткого замыкания во вторичных цепях устанавливают съемные трубчатые предохранители или автоматические выключатели максимального тока . Предохранители устанавливают в том случае, если трансформатор напряжения не питает быстродействующих защит, так как эти защиты могут ложно подействовать при недостаточно быстром перегорании плавкой вставки. Установка же автоматических выключателей обеспечивает эффективное срабатывание специальных блокировок, выводящих из действия отдельные виды защит при обрыве цепей напряжения.

Масляный трансформатор напряжения типа НКФ-110 кВ в фарфоровом кожухе выпускается для наружной установки. Обмотка высшего напряжения (ВН) разделена на две одинаковые последовательно соединенные секции, представляющие собой первый и второй каскад. Магнитопровод соединен с серединой обмотки ВН и находится под напряжением, равным половине рабочего напряжения. Благодаря этому изоляция обмотки ВН каждого каскада может быть выполнена на половину рабочего напряжения, что существенно уменьшает размеры и массу ТН по сравнению с ТН обычного (не каскадного) исполнения.

Активная часть трансформатора напряжения размещена внутри фарфоровой покрышки, соединенной болтами внизу с плитой стальной подставки сварной конструкции, а вверху - с маслорасширителем

Соединения фарфора покрышки со сталью плиты и расширителя выполнены через уплотняющие прокладки из маслоупорной резины. Покрышка и половина расширителя заполнены трансформаторным маслом.

При установке ТН крепится к опорной конструкции болтами, пропускаемыми через монтажные отверстия в раме подставки.

Расширитель предназначен для компенсации температурных изменений объема масла трансформатора напряжения.

Воздухоосушитель - это влагопоглощающий фильтр, предотвращающий свободный доступ воздуха в трансформаторе напряжения. Верхняя часть стеклянного цилиндра воздухоосушителя заполнена силикагелем - индикатором, который при насыщении влагой меняет свою окраску.

Через масловыпускной патрубок цоколя производится слив и отбор проб масла.

2.3 Комплектация и основные монтажные характеристики оборудования

Трансформаторы поставляют заполненными маслом, в древесно-картонных ящиках и транспортируются в вертикальном положении. При транспортировании трансформаторов и погрузочно-разгрузочных работах следует руководствоваться указаниями маркировочных знаков на таре и соблюдать меры предосторожности, исключающие возможность повреждения трансформаторов и их составных частей.

При подъеме груз следует зачалить в четырех точках, указанных на упаковке.

Во избежание поломок ящиков при подъеме краном необходимо, чтобы стропы образовывали с горизонтальной плоскостью крышки ящика угол не менее 45 градусов.

При получении трансформатора необходимо проверить наличие полного комплекта поставки, количества мест, состояние упаковки.

При монтаже трансформаторов необходимо руководствоваться документацией.

Таблица 2.1 - Краткая техническая характеристика трансформатора напряжения серии НКФ - 110

3. Технология монтажа

3.1 Выбор способов доставки оборудования к месту монтажа

Данный трансформатор изготовляют на заводе «НПП Динамика» в городе Чебоксары, Россия. Для доставки трансформатора из города Чебоксары в город Балаково можно использовать три способа доставки автомобильный, железнодорожный и воздушный.

Наиболее выгодным и удобным способом перевозки является автомобильный. Мы не используем транспортировку самолетом и поездом по причине необоснованности затрат на перемещение на столь незначительное расстояние в первом случае и использование большого количества дополнительного погрузочно - разгрузочного оборудования во втором.

3.2 Выбор транспорта

Автомобиль для доставки на место монтажа выбирается из условия грузоподъемности, она должна быть больше веса трансформатора и внутренних габаритов машины.

Трансформатор транспортируется отдельными блоком, габариты которого 750×720×1780, а вес одной фазы составляет 660 кг. По этим параметрам я выбираю автомобиль ГАЗ - 3302 ГАЗель. Технические характеристики которого указаны в таблице 3.1.

Таблица 3.1 - Краткая техническая характеристика автомобиля ГАЗ-3302 ГАЗель

3.3 Выбор грузоподъемных механизмов

При определении грузоподъемности механизма следует иметь в виду, что она должна обеспечить установку в проектное положение не менее 80% монтируемого блока трансформатора. Также необходимо учитывать расположение монтируемого оборудования по проекту.

По массе трансформатора напряжения определяем, что монтируемое оборудование относится ко 2 группе. По высоте трансформатора напряжения и опоры, которая составляет 4530 мм определяем высоту подъема крюка, по высоте которого определяем вылет стрелы и длину стрелы.

Принимается автомобильный стреловой монтажный кран КС - 2571Б. Некоторые технические характеристики крана указаны в таблице 3.2.

Таблица 3.2 - Краткая техническая характеристика автомобильного стрелового монтажного крана КС - 2571Б

3.4 Выбор стропов

Определяем нагрузку на каждую ветвь стропа

 (3.1)

где S - нагрузка на одну ветвь стропа, кгс;

n - число ветвей стропа;

Q - масса поднимаемого груза, кг;

- косинус угла между поверхностью груза и стропом.

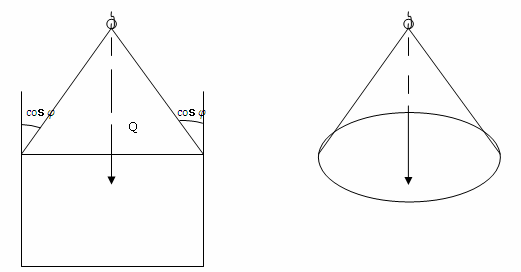

Принимается схема строповки, представленная на рисунке 3.1

Рисунок 3.1 - Схема строповки монтируемого трансформатора напряжения НКФ-110

Наибольшая масса монтируемого груза 660 кг, число ветвей принимается равным двум, исходя из схемы строповки, и соответственно угол =45^о. Подставляя известные данные в формулу (3.1):

Стальные проволочные канаты, применяемые при такелажных работах, должны быть проверены расчетом.

Расчет каната на прочность производится по формуле:

, (3.2)

где P - разрывное усилие каната в целом, кгс;

K - коэффициент запаса прочности.

Для выполнения строповки принимается стальной канат типа ТК 619=114 из проволок с органическим сердечником. Диаметр каната равен 7,7 мм, диаметр проволоки равен 0,5 мм, разрывное усилие каната не менее 2840 кгс, предел прочности 150 кгс/м².  2840 .

Таким образом, проверка каната на прочность выполняется.

Принятые решения по производству монтажных работ и данные расчета такелажной оснастки позволяют составить ведомости на потребное для монтажа оборудование, инструменты и материалы. Ведомость на потребное монтажное оборудование представлена в таблице 3.3.

Таблица 3.3 - Ведомость потребного монтажного оборудования

Таблица 3.4 - Ведомость потребных монтажных приспособлений

Таблица 3.5 - Ведомость потребных монтажных инструментов

Таблица 3.6 - Ведомость потребных монтажных материалов

3.5 Организация и технология выполнения работ

3.5.1 Общие указания

К началу монтажных работ должны бать выполнены:

подъезды к месту установки трансформаторов и планировка прилегающей к ним территории;

опоры под трансформаторы;

временная силовая сеть 380/220 В;

молниезащита ОРУ и заземляющее устройство.

3.5.2 Подготовительные работы

Производится приемка от строителей опорных конструкций под трансформаторы. Приемка оформляется актом, подписанным представителем заказчика, строительной и электромонтажной организацией.

Уточняется рабочий график производства работ в соответствии с технологической картой. Электромонтажники знакомятся с технической документацией, объемом работ и их организации. Бригада инструктируется по технике безопасности ответственным руководителем работ.

Подготавливается деревянный настил для установки блоков.

Доставляются на площадку монтажные механизмы, оборудование и устанавливаются в соответствии с планами размещения оборудования. Трансформаторы распаковываются, расконсервируются узлы и детали. При обнаружении коррозии контактные поверхности зачищают.

Убеждаются путем наружного осмотра в отсутствии повреждений фарфоровых покрышек, выводов, воздухоосушителей, указателей уровня масла, пломб предприятия-изготовителя.

Проверяют уровень масла по указателю(при изменении температуры масла на 10 градусов его уровень изменяется на 10 мм). В случае понижения уровня масла устанавливают и устраняют причину его снижения, снимают воздухоочиститель и доливают масло через отверстие в крышке расширителя. Пробивное напряжение доливаемого масла должно быть не ниже 45 кВ для трансформаторов класса напряжения до 220 кВ и 55кВ для трансформаторов свыше 220 кВ. Включение трансформаторов под напряжение может производится не ранее, чем через 24 часа после доливания. Производят отбор проб масла из каждого блока трансформатора через масловыпускной патрубок цоколя при температуре масла не ниже плюс 10 градусов. После отбора пробы вновь проверяют уровень масла. При значении пробивного напряжения масла ниже минимально допустимых значений масло необходимо заменить.

Проверяют уровень масла воздухоосушителя, при необходимости снимают стакан воздухоосушителя и доливают масло до уровня 302 мм от дна стакана.

Проверяют техническое состояние трансформатора (выполняет группа наладки).

3.5.3 Заключительные работы

Устанавливают и закрепляют на опорной строительной конструкции трансформатора ящик зажимов.

Трансформаторы заземляют (полоса заземления к стойкам пристреливается, а к металлоконструкциям приваривается).

Прокладывают и присоединяют кабели вторичных цепей

Восстанавливают лакокрасочные покрытия металлических частей и поврежденных мест и красят сварочные швы.

Трансформаторы присоединяют к ошиновке высокого напряжения. Длина спуска к аппарату должна обеспечивать в наиболее не благоприятных погодных условиях допустимое тяжение на контактный вывод трансформатора не более 980 Н для НКФ -110 и не более 1470 Н для НКФ -220 -500 кВ. Убирают механизмы и инвентарь.

3.5.4 Перечень технической и нормативной документации, используемой при монтаже

Проектная документация:

планы и разрезы открытого распределительного устройства 110 - 500 кВ;

установочные чертежи трансформаторов напряжения серии НКФ напряжением 110 - 500 кВ.

Заводская документация:

трансформатор напряжения серии НКФ;

техническое описания и инструкция по эксплуатации.

3.5.5 Перечень приемо-сдаточной документации

Акт готовности опорных конструкций под установку трансформаторов напряжения.

Акт приемки трансформаторов напряжения в монтаж.

Протокол ревизии и монтажа трансформаторов напряжения.

3.5.6 Требования к качеству и приемке работ

До начала работ по монтажу трансформаторов выверяются проектные горизонтальные и вертикальные оси и отметки опорных конструкций. При приемке трансформаторов в монтаж проверяют целостность фарфоровых покрышек блоков. Они не должны иметь дефектов, превышающих количественные показатели в таблице 3.7.

Таблица 3.7 - Количественные показатели

3.6 Порядок монтажа

При монтаже трансформаторов из нескольких блоков с цоколей верхнего и средних блоков снимают крышки. Обращают внимание на то, чтобы указатели уровня масла на расширителях блоков располагались один над другим. Блоки стропят за кольца основания нижнего блока, предварительно подмотав пеньковый канат в верхней части фарфоровой покрышки, обвязывают стропы у расширителя верхнего блока, поднимают блоки строго в вертикальном положении, устанавливают на опорную конструкцию (или ранее установленные блоки) и закрепляют. Болты соединяемых фланцев затягивают равномерно по всей окружности. Соединяют перемычки одноименные вводы соседних блоков, проверяют правильность соединения и устанавливают крышки на цоколи. Соединяемые фланцы блоков закрывают козырьками. Проверяют вертикальность установки трансформатора.

Трансформаторы с одним блоком НКФ - 110 кВ

Поднимают и устанавливают блок на опорную конструкцию, крепят болтами.

Аналогично собираются остальные две фазы трансформатора.

4. Разработка плана монтажной площадки

Объектом монтажа является трансформатор напряжения типа НКФ-110. Для подъема и установки трансформатора применяется кран КС - 2571Б.

Высота опорной конструкции 2800 мм, высота силового трансформатора 1730 мм, следовательно, необходимо расположить кран так, чтобы было возможным поднять трансформатор и установить его на опорную конструкцию.

Наибольшая требуемая высота подъема груза примерно 4,6 м, наибольшая длина стрелы крана 8,3 м, поэтому кран устанавливается на расстоянии 6,4 м от опорной конструкции.

Открытые склады и навесы для хранения оборудования, конструкций и материалов, закрытые склады, механическая мастерская, а также помещения для рабочих находятся на территории завода вне монтажной площадки, поэтому на плане не указываются.

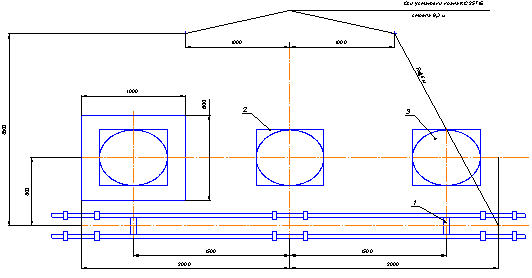

План размещения оборудования и механизмов при монтаже трансформатора напряжения представлен на рисунке 4.1

Рисунок 4.1 - План размещения оборудования и механизмов при монтаже трансформатора напряжения серии НКФ - 110 1 - опорная конструкция; 2 - настил из досок; 3 - блок трансформатора.

5. Разработка сетевого графика монтажных работ

В строительстве объектов больших размеров линейные графики не могут обеспечить оперативного управления, увязки и обеспечения производства многочисленных работ:

проектирования;

поставки оборудования;

строительства;

монтажа и др.

В настоящее время широко изучается и внедряется метод сетевого планирования и управления (СПУ). Основой его служит сетевой график - графическая модель процессов строительства.

Расчеты трудоемкости должны производиться по единым нормам и расценкам (ЕНиР), ведомственным нормам и расценкам (ВНиР) и укрупненным нормам и расценкам.  Данные сетевого графика представлены в таблице 5.1.

Таблица 5.1 - Расчет продолжительности работ монтажа трансформатора напряжения типа НКФ - 110

Исходными данными для составления сетевого графика служат:

физические объемы монтажных работ;

затраты труда на монтажные работы;

последовательность производства работы;

продолжительность монтажа объекта - директивный срок.

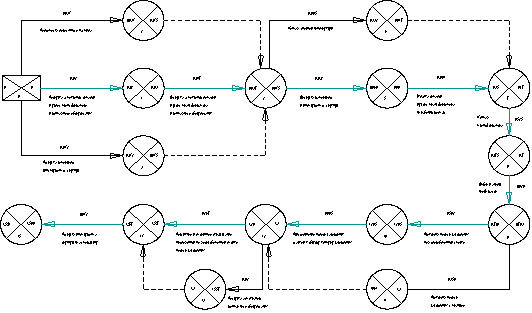

Рисунок 5.1 - Сетевой график электромонтажных работ трансформатора напряжения серии НКФ - 110

Благодаря сетевому графику продолжительность работ сокращается на 0,549 дней.

6. Расчёт и выбор заземляющих устройств

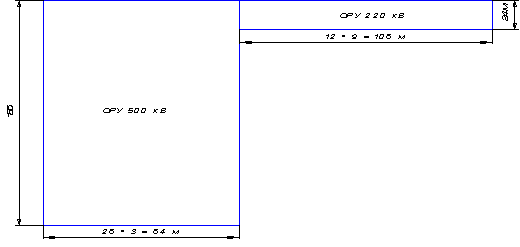

Размеры ОРУ - 500 кВ и ОРУ - 220 кВ составляются в соответствии с главной схемой (рисунок 6.3) - показаны на рисунке 6.1

Рисунок 6.1 - Размеры ОРУ - 500 кВ и ОРУ - 220 кВ

Размеры ОРУ находятся по следующим данным:

для ОРУ 500 кВ: шаг ячейки - 28 м; длина - 186 м;

для ОРУ 220 кВ: шаг ячейки - 12м; длина - 24 м.

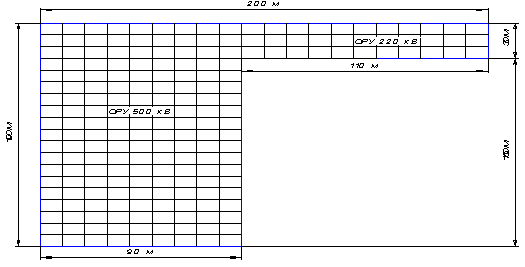

План заземляющей сетки показан на рисунке 6.2

Рисунок 6.2 - План заземляющей сетки

Площадь заземляющего устройства:

 (6.1)

Общая длина полос сетки:

 (6.2)

Периметр сетки:

 (6.3)

Рисунок 6.3 - Электрическая часть ОРУ=500/220 кВ

Число вертикальных заземлителей:

 (6.4)

где Р - периметр сетки,м;

а - расстояние между вертикальными заземлителями, принимаем 10 м.

Расчётное удельное сопротивление верхнего слоя грунта:

 (6.5)

где К_с - коэффициент сезонности, принимаем 1,25;

 - удельное сопротивление верхнего слоя грунта, принимаем 60.

Ток однофазного короткого замыкания на землю:

 ,    (6.6)

где  - ток трехфазного короткого замыкания, принимается из расчётов токов короткого замыкания, принимаем 14800 А.

.

Коэффициент напряжения прикосновения:

 (6.7)

где  - длина вертикального заземлителя, принимаем 5м;

S - площадь заземляющего устройства,  ;

 общая длина полос сетки, ;

M - параметр, зависящий от , принимаем 0,79.

Коэффициент, определяемый по сопротивлению тела человека Rч = 1000 Ом и сопротивлению растекания тока от ступеней Rс:

 , (6.8)

где  - сопротивление тела человека;

сопротивление растекания тока от ступеней.

Потенциал на заземлителе:

, (6.9)

где  - проходное допустимое напряжение, принимаем 200 В;

 - коэффициент напряжения прикосновения.

Допустимое сопротивление заземляющего устройства:

, (6.10)

где  - потенциал на заземлителе, В;

 - ток однофазного короткого замыкания, А;

 коэффициент стекания, принимаем 0,5.

Сторона квадрата модели:

 , (6.11)

Число ячеек сетки на стороне квадрата:

 (6.12)

Принимается 14 шт.

Длина полос в расчётной модели:

, (6.13)

где  - число ячеек сетки на стороне квадрата, шт.

Длина сторон ячеек модели:

. (6.14)

где  - сторона квадрата модели, м;

Число вертикальных заземлителей по периметру контура:

, (6.15)

где - длина сторон ячеек модели.

Принимается 56 шт.

Общая длина вертикальных заземлителей модели:

, (6.16)

где - число вертикальных заземлителей по периметру контура, шт.

Относительная глубина заземлителей:

, (6.17)

где t - глубина горизонтальных заземлителей, м.

Сопротивление сложного заземлителя:

 (6.18)

Эквивалентное сопротивление:

 (6.19)

где  - удельное сопротивление верхнего слоя грунта, ;

удельное сопротивление нижнего слоя грунта, принимаем 11

(6.20)

 (6.21)

 (6.21)

где  сопротивление сложного заземлителя, Ом;

 общая длина вертикальных заземлителей модели, м.

Сопротивление заземляющего устройства с учётом естественных заземлителей:

 , (6.22)

где  сопротивление естественного заземлителя - стальная труба, принимаем 2,5 Ом;

Напряжение прикосновения:

 (6.23)

Заземляющее устройство отвечает требованиям безопасности.

7. Техника безопасности

Работы по монтажу трансформаторов выполняют с соблюдением требований технике безопасности согласно действующим нормам и правилам.

Перед началом работ мастер или прораб проводит инструктаж на рабочем месте: объясняет задание и способы выполнения намечаемых работ.

Такелажное оборудование, используемое при монтаже, должно иметь отметки об испытаниях в соответствии с требованиями Госгортехнадзора.

При монтаже обращают внимание на состояние и правильную установку подъемных средств и одинаковый натяг всех стропов.

Подращивание блоков выполняют с особой осторожностью. При наведение собранной части колонны блоков на подращиваемые блоки монтажники должны находится вне контура монтируемой конструкции со стороны, противоположной подаче краном. При наведение собранной части на подращиваемый блок зазор между ними не должен превышать 30 см. Крепления троса за ребра блока не допускается.

Подъем трансформаторов и отдельных блоков производят без рывков и толчков с сохранением строго вертикального положения.

Подъем полностью собранного трансформатора из трех или четырех блоков не допускается.

На период монтажа опасная зона, ограниченная радиусом 10 м - для НКФ-110 кВ от оси поворотной части крана, ограждается и обозначается хорошо видимыми предупредительными знаками.

К основным электрозащитным средствам в электроустановках до 1 кВ относятся:

- изолирующие штанги; изолирующие и электроизмерительные клещи;

-       указатели напряжения;

-       диэлектрические перчатки;

-       изолированный инструмент.

К дополнительным электрозащитным средствам для работы в электроустановках напряжением до 1 кВ относятся:

- диэлектрические галоши;

-       диэлектрические ковры;

-       изолирующие подставки и накладки;

-       изолирующие колпаки.

К основным средствам электрозащиты в электроустановках напряжением выше 1кВ относятся:

- изолирующие штанги всех видов;

- изолирующие и электроизмерительные клещи;

- указатели напряжения;

- устройства и приспособления для обеспечения безопасности труда при проведении испытаний и измерений в электроустановках;

- изолирующие устройства и приспособления для ремонтных работ под напряжением в электроустановках напряжением 150 кВ и выше.

Средства защиты работающих в зависимости от характера их применения подразделяют на две категории:

- коллективной защиты;

-       индивидуальной защиты.

Электрозащитные средства коллективной защиты в защиты от назначения подразделяют на классы:

- от повышенного уровня электромагнитных и электрических полей;

-       от повышенной напряженности магнитных и электрических полей;

-       от поражения электрическим током;

-       от повышенного уровня статического электричества.

К средствам защиты от повышенного уровня электромагнитных излучений относятся:

- оградительные устройства;

-       защитные покрытия;

-       герметизирующие устройства;

-       устройства автоматического контроля и сигнализации;

-       устройства дистанционного управления;

-       знаки безопасности.

К средствам защиты от повышенной напряженности магнитных и электрических полей относятся:

- оградительные устройства;

-       защитные заземления;

-       изолирующие устройства и покрытия;

-       знаки безопасности.

К средствам защиты от поражения электрическим током относятся:

- оградительные устройства;

-       устройства автоматического контроля и сигнализации;

-       изолирующие устройства и покрытия;

-       устройства защитного заземления и зануления;

-       устройства автоматического отключения;

-       устройства выравнивания потенциалов и понижения напряжения;

-       устройства дистанционного управления;

-       предохранительные устройства;

-       молниеотводы и разрядники;

-       знаки безопасности.

К средствам защиты от повышенного уровня статического электричества относятся:

- заземляющие устройства; нейтрализаторы;

- увлажняющие устройства;

-       антиэлектростатические вещества;

-       экранирующие устройства.

Средства индивидуальной защиты (СИЗ) предназначены для защиты головы (защитные каски); глаз и лица (защитные очки и щитки); органов дыхания (противогазы и респираторы) рук (рукавицы) и от падения с высоты (предохранительные пояса и страховочные канаты).

Требования к персоналу II группы по электробезопасности:

- элементарные технические знания об электроустановке и оборудовании;

-       отчетливое представление об опасности электрического тока, опасности приближения к токоведущим частям;

-       знание основных мер предосторожности при работах в электроустановках;

- практические навыки оказания первой медицинской помощи.

Требования к персоналу III группы по электробезопасности:

- элементарные познания в общей электротехнике;

-       знание электроустановки и порядка ее технического обслуживания;

- знание общих правил техники безопасности, правил допуска к работе, и специальных требований, касающихся выполняемой работы;

-       умение обеспечить безопасное ведение работы и вести надзор за работающими в электроустановках;

- знание правил освобождения пострадавшего от действия электрического тока, оказание первой медицинской помощи и умение практически оказывать ее пострадавшему.

Требования к персоналу IV группы по электробезопасности:

- знание электротехники в объеме специализированного профессионального училища;

-       полное представление об опасности при работах в электроустановках;

- знание настоящих правил, правил технической эксплуатации электрооборудования, устройства электроустановок и пожарной безопасности в объеме занимаемой должности;

-       знание схем электроустановок и оборудования обслуживаемого участка, знание технических мероприятий, обеспечивающих безопасность работ;

- умение проводить инструктаж, организовывать безопасное проведение работ, осуществлять надзор за членами бригады;

- знание правил освобождения пострадавшего от действия электрического тока, оказания первой медицинской полмощи и умение практически оказать ее пострадавшему;

- умение обучать персонал правилам техники безопасности, практическим приемам оказания первой медицинской помощи.

Требования к персоналу V группы по электробезопасности:

- знание схем электроустановок, компоновки оборудования технологических процессов производства;

-       знание настоящих правил, правил пользования и испытаний средств защиты, четкое представление о том, чем вызвано то или иное требование;

знание правил технической эксплуатации, правил устройства электроустановок и пожарной безопасности в объеме занимаемой должности;

- умение четко обозначить и излагать требования о мерах безопасности при проведении инструктажа работников;

- умение организовать безопасное проведение работ и осуществлять непосредственное руководство работами в электроустановках любого напряжения;

- умение обучать персонал правилам техники безопасности, практическим приемам оказания первой медицинской помощи.

К техническим мероприятиям, обеспечивающим безопасность работ, относятся: отключение напряжения, установка ограждений и вывешивание плакатов; проверка отсутствия напряжения; установка защитного заземления.

Отключение напряжения. Все токоведущие части электроустановки, на которых будут производиться работы, должны быть отключены.

Отключать напряжение следует так, чтобы отключаемое оборудование отделялось со всех сторон от токоведущих частей, находящихся под напряжением. При этом с каждой стороны должен быть видимый разрыв. Работать на оборудовании, отделенном от токоведущих частей только выключателем, запрещается.

Отключив напряжение, необходимо принять меры, препятствующие обратной подаче напряжения. Для этого с выключателей снимают оперативный ток, а приводы разъединителей запирают на замок.

Установка ограждений и вывешивание плакатов. На всех приводах выключателей и разъединителей и на ключах управления, с помощью которых напряжение может быть подано к месту работ, вывешивают плакаты «Не включать - работают люди!»

В закрытых распределительных устройствах на сетчатых или сплошных ограждениях ячеек, соседних с местом работы и противолежащих, вывешивают плакаты «Стой - высокое напряжение!». Если эти ячейки не имеют ограждений, необходимо поставить переносный щит с надписью «Стой - высокое напряжение!». Такие же щиты следует установить и во всех остальных местах, куда ремонтному персоналу вход запрещен.

На открытых подстанциях место работ ограждают канатом, на котором укрепляют плакат «Стой - высокое напряжение!». При работе на высоте на общих конструкциях открытых подстанций место работ ограждают плакатами «Стой - высокое напряжение!» так, чтобы путь по конструкции к соседним токоведущим частям был закрыт. Внизу на конструкциях, соседних с той, которая предназначена для подъема ремонтного персонала, вывешивают плакаты «Не влезай - убьет!». На конструкции, где производят подъем к месту работ, вывешивают плакат «Влезай здесь!».

У места, предназначенного для выполнения работ, после окончания его подготовки помещают плакаты «Работать здесь!».

Отсутствие напряжения на отключенном оборудовании проверяется дежурном персоналом после установки предупредительных плакатов, временных ограждений и присоединения переносных заземлений к заземляющему контуру. Перед проверкой испытывают указатель напряжения, с помощью которого устанавливают отсутствие напряжения на отключенном оборудовании. Для этого прибор подносят к токоведущим частям, расположенным поблизости и находящимся под напряжением. Отсутствие напряжения проверяют на всех зажимах отключенного оборудования, а у выключателя - на шести выводах. Установка защитного заземления. Проверив отсутствие напряжения, на оборудование, где будут производиться монтажные или ремонтные работы, накладывают провода, заземляющие и закорачивающие все три фазы. Накладывать и снимать переносные заземления разрешается только вдвоем, причем один из работающих должен иметь по технике безопасности не ниже чем IV группу, а другой - не ниже чем III группу. Закоротку сначала присоединяют к «земле», изолирующей штангой накладывают зажимами на части всех трех фаз. При этом на руки должны быть диэлектрические перчатки. Необходимо также, чтобы силовые и измерительные трансформаторы были предварительно отключены и со стороны низшего напряжения, в противном случае существует опасность обратного трансформирования низшего напряжения.

Литература

1. О.Е. Атапина. Методические указания к курсовому проектированию по дисциплине «Технология электромонтажных работ».

. О.Е. Атапина. Методические указания к расчету заземляющих устройств для курсового и дипломного проектирования.

. О.Е. Атапина. Методические указания по выбору транспортных и грузородъемных механизмов.

. СНИП.

. ГОСТ 2.105.-95, ЕСКД. Общие требования к текстовым документам. - ИПК: Издательство стандартов, 1996.

6. А. Ф. Зюзин, А. М. Вишток. Монтаж, эксплуатация и ремонт электрооборудования промышленных предприятий и установок. - М.: Высшая школа, 1980.

7. А. Ф. Зюзин, М. В. Антонов. Монтаж, эксплуатация и ремонт электрооборудования промышленных предприятий и установок. - М.: Высшая школа, 1986.

8. Справочник по организации и механизации электромонтажных работ на электростанциях и подстанциях. Под ред. Н.А. Иванова, Н.Г. Этуса. - М.: Энергоатомиздат, 1988.

9. Н. Г. Этус, Л. Н. Махлина. Технология электромонтажных работ на электрических станциях и подстанциях. - М.: Энергоиздат, 1982.

. ЕНиР. Сборник Е25: Электромонтажные работы
