Разработка системы нумерации абонентских линий
Содержание
Введение
.
Задания к курсовому проекту. Разработка системы нумерации абонентских линий
.
Расчет оборудования абонентского доступа
.1
Определение числа модулей MLC
и RMLC на ОТСn
.1.1
RMLC
.1.2
МАК (Access
Node)
.2
Распределение источников нагрузки ОТСn
по модулям MLC, RMLC
.
Расчет и распределение нагрузки на сети
3.1
Расчет интенсивности местной исходящей нагрузки от модулей MLC
и RMLC проектируемой ОТС
.2
Расчет интенсивности исходящей и входящей нагрузки для УПАТС, включенных в
проектируемую ОТС
3.2.1
УПАТС 1 Максиком MXM
300
.2.2
УПАТС 2, Harris 20_20 MAP
.2.3
УПАТС 3, Hicom 300
3.3
Расчет интенсивности местной нагрузки на выходе коммутационного поля ОТС5
3.4
Расчет интенсивности нагрузки к узлу спецслужб
3.5
Расчет интенсивности местной межстанционной нагрузка
3.6
Расчет интенсивности междугородней нагрузки
.7
Расчет входящей нагрузки на ОТС5
.8
Расчет нагрузки на участке MLC-MCA
4.
Расчет объема оборудования проектируемой ОТС типа Si2000V5
.1
Расчет числа модулей MLC
и RMLC
.2
Расчет числа исходящих СЛ от проектируемой ОТС
.3
Расчет числа входящих СЛ к проектируемой ОТС
4.4
Расчет оборудования MCA
4.5
Расчет числа сигнальных каналов ОКС7
5.
Спецификация оборудования ОТС
5.1
Спецификация модулей и стативов проектируемой ОТС
5.2
Структура проектируемой ОТС системы SI2000V.5
5.3

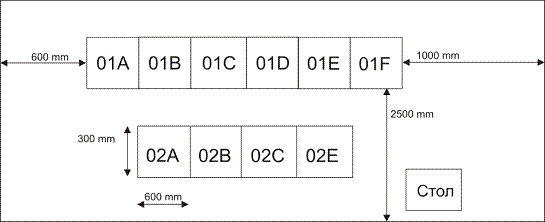

План размещения оборудования в автозале
Заключение
Приложение
А
Приложение
Б
Приложение
В
Использованные
источники
Введение
Прежде чем создавать системы связи со всем
имеющимся оборудованием, необходимо произвести расчеты, опираясь на количество
абонентов. Однако здесь нам уже необходимо рассматривать абонентов, как
участников различных групп.
Абоненты ГТС делятся на следующие категории,
различающиеся удельной нагрузкой:
1) квартирный сектор;
- число
абонентов квартирного сектора;
) народнохозяйственный сектор;
- число
абонентов народнохозяйственного сектора;
) таксофоны местной связи (Т);
- число
таксофонов местной связи;
) междугородные таксофоны (МТ);
- число
таксофонов междугородней связи;
) линии кабин переговорных пунктов
(РПП);
- число
линий от переговорных пунктов;
) цифровые линии абонентов базового
доступа (2В+D);
- число
линии цифровых абонентов базового доступа;
) цифровые линии абонентов
первичного доступа (30В+D).
- число цифровых линии абонентов
первичного доступа.
Также идет учитывание времени
разговора и времени суток.
Далее, опираясь на расчеты, мы
сможем подобрать необходимое нам оборудование, количество модулей и скорость
срабатывания. Такая расчетная работа несомненно необходима перед началом
построения систем коммутаций.
1 Задания к курсовому проекту. Разработка
системы нумерации абонентских линий
При выполнении данного курсового проекта выбрать
свой вариант по таблице 1.1 “Исходные данные”, которая приведена в приложении
Г.
Таблица 1.1
Система нумерации АЛ
|
АТС
|
Тип
АТС
|
Емкость
АТС
|
Код
АТС
|
Нумерация
на сети
|
Нумерац.
внутри АТС
|
|
ОТС1
|
AXE 10
|
12489
|
10-11
|
100000-112488
|
100000-112488
|
|
ОТС2
|
UT-100
|
17256
|
20-22
|
200000-217255
|
200000-217255
|
|
ОТС3
|
DX-200
|
12600
|
30-31
|
300000-312599
|
300000-312599
|
|
ОТС4
|
NEAX61E
|
15104
|
40-41
|
400000-415103
|
400000-415103
|
|
ОТС5
|
Si2000V5
|
14367
|
50-51
|
500000-514366
|
500000-514366
|
|
УГ1
|
RLMC
|
1404
|
520-522
|
520000-521403
|
520000-521403
|
|
УГ2
|
РД(Миником
DECT)
|
1022
|
522-524
|
522000-521021
|
522000-521021
|
|
УГ3
|
МАК(Access
Node)
|
1360- ТфОП
|
530-533
|
530000-531359
|
530000-531359
|
|
|
240портов - ISDN
|
|
531360-533279
|
531360-533279
|
|
|
(240*8=1920)
|
|
|
|
|
ISDN
|
30B+D
|
4*30=120
|
534
|
534000-534119
|
534000-534119
|
|
|
|
(120+120=240)
|
|
|
|
|
|
2B+D
|
15*8=120
|
|
534200-534319
|
534200-534319
|
|
|
УПАТС1
|
Максиком
MXM300
|
245
|
526
|
526100-526344
|
100-344
|
|
|
УПАТС2
|
Harris 20-20 MAP
|
250
|
527
|
527100-527349
|
100-349
|
|
|
УПАТС3
|
Hicom 300
|
304
|
528
|
528100-528403
|
100-403
|
|
|
|
|
|
|
|
|
|
|
|
|
Емкость нашей проектируемой станции определим
=
+
+
+
+
(1.1)
Nкв.сектор = 10058
Nн\х = 2873
Nт = 718
Nмт = 718
N5 = 14367
где квартирный сектор - число
абонентов квартирного сектора; народнохозяйственный сектор - число
абонентов народно-хозяйственного сектора; таксофоны местной связи (Т); - число
таксофонов местной связи;
междугородные таксофоны (МТ); - число
таксофонов междугородней связи; линии кабин переговорных пунктов (РПП); - число
линий от переговорных пунктов.
Таблица 1.2 Характеристика
направлений внешних связей ОТС5
|
Направление
связи
|
Емкость
встречной ОТС
|
Тип
оборудования
|
Расстояние,
км
|
Тип
СЛ
|
Проводность
|
Сигнализация
|
Тип
системы
передач
|
Число
СЛ на ОТС5
|
|
|
|
|
|
|
|
Регистровая
|
Линейная
|
|
Исх.
|
Вх.
|
Двусторонних
|
|
|
|
|
|
|
|
|
|
|
|
|
ОТС1 12489 AXE
10 4,4
4ОКС72ИКМ120
ОТС2 17256 UT-100 7,7 4ОКС72ИКМ120
ОТС3 12600 NEAX61
4,74ОКС72ИКМ120
ОТС4 15104 АТСКУ 0,6 4ОКС72ИКМ120
|
3ИКМ30201
|
|
|
|
|
|
|
|
|
АМТС
|
|
EWSD
|
|
4ОКС7
|
|
|
|
|
|
|
|
|
УСС
|
|
S12
|
|
 4ОКС72ИКМ3035
|
|
|
|
|
|
|
|
|
УПАТС1
|
245
|
Hicom 300
|
|
4QSIG1ИКМ-3071522
|
|
|
|
|
|
|
|
|
УПАТС2
|
250
|
NEAX 7400 ICS model 140
|
|
4ОКС72ИКМ-3081424
|
|
|
|
|
|
|
|
|
УПАТС3
|
295
|
Harris 20-20 MAP
|
|
4ОКС72ИКМ-3071219
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
2. Расчет оборудования абонентского доступа
Абоненты ГТС, включая проектируемую станцию Si2000
V.5, делятся на
следующие категории, различающиеся удельной нагрузкой:
1) квартирный сектор; - число
абонентов квартирного сектора;
) народнохозяйственный сектор; - число
абонентов народнохозяйственного сектора;
) таксофоны местной связи (Т); - число
таксофонов местной связи;
) междугородные таксофоны (МТ); - число
таксофонов междугородней связи;
) линии кабин переговорных пунктов
(РПП); - число
линий от переговорных пунктов;
) цифровые линии абонентов базового
доступа (2В+D); - число
линии цифровых абонентов базового доступа;
) цифровые линии абонентов
первичного доступа (30В+D). - число цифровых линии абонентов
первичного доступа.
На основе исходных данных и
разработанной перспективной структуры сети определяются типы модулей,
необходимых для построения проектируемой станции.
.1 Определение числа модулей MLC и RMLC на ОТСn
Для расчета необходимо знать число
источников нагрузки включенных в каждый тип модуля. Узел предназначен для
подключения к узлу коммутации MCA и далее к сети аналоговых и ISDN абонентских
устройств, а также УПАТС посредством первичного (PRA) или
базового (BRA) доступа ISDN. В один
модуль MLC может быть
установлено до 22 съемных периферийных блоков (печатных плат) различных типов и
в любой комбинации:
SAC - для
подключения 32 аналоговых абонентов;
SBC - для
подключения 16 абонентов ISDN базового доступа (BRI) с
интерфейсом
;
SBA - для
подключения 16 абонентов ISDN базового доступа (BRI) с
интерфейсом
;
TAB - для
подключения АСЛ к сети общего пользования.
В нашей сети нет аналоговых СЛ.,
поэтому плата TAB
использоваться не будет.
Ориентировочно определим число линий
включенных в периферийные блоки SAC линейных модулей MLC:
N=+++++ (2.1)
где цифровые линии абонентов
базового доступа (2В+D); - число линии цифровых абонентов
базового доступа.
N=
10058+2873+718+718+15= 14382 аб. установок
Абоненты PRI при расчете
MLC не
учитываются, так как они не включаются непосредственно в MCA. Число
модулей MLC для
подключения ААЛ определим по формуле:
(2.2)
где S - число
модулей; N - число
источников нагрузки разных категории; Eп -
обозначение целой части.
Число печатных плат SAC определим
по формуле:
, (2.3)
Число печатных плат SBC определим
по формуле:
(2.4)
При этом необходимо, чтобы
выполнялось условие:
<22 (2.5)
<22
Рассчитаем необходимое количество
плат для удаленных групп (УГ).
.1.1 RMLC
Все абоненты RMLC являются
обычными абонентами телефонной сети общего пользования с предоставлением
базовой услуги. Количество абонентов данной УГ N=1404
Число модулей RMLC:
(2.6)
Число печатных плат SAC определим
по формуле:
(2.7)
<22 (2.8)
<22
.1.2 МАК (Access Node)
Абоненты, подключенные через МАК,
делятся на 85% абоненты ТфОП и 15% доступ 2B+D.N=1600.
Количество абонентов ТфОП - 1360,
абонентов2B+D - 240.
Число модулей MSAN:
(2.9)
Число печатных плат SAC определим
по формуле:
(2.10)
Число печатных плат SBC определим
по формуле:
(2.11)
<22
Сведем полученные данные в таблицу.
Таблица 2.1 - Количество и тип
печатных плат
|
Модуль
|
Количество
печатных плат
|
|
SAC
|
SBC
|
TAB
|
|
MLC0
|
20
|
1
|
0
|
|
MLC1
|
20
|
0
|
0
|
|
MLC2
|
20
|
0
|
0
|
|
MLC3
|
20
|
0
|
0
|
|
MLC4
|
21
|
0
|
0
|
|
MLC5
|
21
|
0
|
0
|
|
MLC6
|
21
|
0
|
0
|
|
MLC7
|
21
|
0
|
0
|
|
MLC8
|
21
|
0
|
0
|
|
MLC9
|
21
|
0
|
0
|
|
MLC10
|
21
|
0
|
0
|
|
MLC11
|
21
|
0
|
0
|
|
MLC12
|
21
|
0
|
0
|
|
MLC13
|
21
|
0
|
0
|
|
MLC14
|
21
|
0
|
0
|
|
MLC15
|
21
|
0
|
0
|
|
MLC16
|
21
|
0
|
0
|
|
MLC17
|
21
|
0
|
0
|
|
MLC18
|
21
|
0
|
0
|
|
MLC19
|
21
|
0
|
0
|
|
MLC20
|
21
|
0
|
0
|
|
MLC21
|
21
|
0
|
0
|
|
Удаленная
группа 1
|
|
RMLC22
|
16
|
16
|
|
|
Удаленная
группа 3
|
|
MSAN24
|
14
|
|
|
MSAN25
|
14
|
|
|
MSAN26
|
15
|
|
.2 Распределение источников нагрузки ОТСn
по модулям MLC, RMLC
При распределении источников нагрузки по модулям
MLC, RMLC
следует учитывать, что источники нагрузки ОТС должны равномерно распределяться
между модулями. Это позволит выровнять нагрузку по абонентским модулям.
Распределение источников нагрузки представлена в таблице 2.2. Количество точек
включения ААЛ в один модуль не должно превышать 704.
Таблица 2.2 - Распределение источников нагрузки
в абонентских модулях
|
Название
и номер модуля
|
NКВ
|
NНХ
|
NТ
|
NРПП
|
NМГ
|
N2B+D
|
Кол-во
точек включения в один модуль
|
Число
модулей данного вида
|
|
MLC0
|
478
|
139
|
33
|
0
|
33
|
7
|
690
|
1
|
|
MLC1
|
475
|
137
|
32
|
0
|
32
|
8
|
684
|
1
|
|
MLC2
|
478
|
139
|
33
|
0
|
33
|
|
683
|
7
|
|
MLC3
|
478
|
139
|
33
|
0
|
33
|
|
683
|
7
|
|
MLC4
|
478
|
139
|
33
|
0
|
33
|
|
683
|
7
|
|
MLC5
|
477
|
135
|
34
|
0
|
34
|
|
680
|
3
|
|
MLC6
|
477
|
135
|
34
|
0
|
34
|
|
680
|
3
|
|
MLC7
|
477
|
135
|
34
|
0
|
34
|
|
680
|
3
|
|
MLC8
|
476
|
136
|
35
|
0
|
35
|
|
682
|
2
|
|
MLC9
|
476
|
136
|
35
|
0
|
35
|
|
682
|
2
|
|
MLC10
|
478
|
139
|
33
|
0
|
33
|
|
683
|
7
|
|
MLC11
|
478
|
139
|
33
|
0
|
33
|
|
683
|
7
|
|
MLC12
|
478
|
139
|
33
|
0
|
33
|
|
683
|
7
|
|
MLC13
|
478
|
139
|
33
|
0
|
33
|
|
683
|
7
|
|
MLC14
|
464
|
136
|
34
|
0
|
34
|
|
562
|
8
|
|
MLC15
|
464
|
136
|
34
|
0
|
34
|
|
562
|
8
|
|
MLC16
|
464
|
136
|
34
|
0
|
34
|
|
562
|
8
|
|
MLC17
|
464
|
136
|
34
|
0
|
34
|
|
562
|
8
|
|
MLC18
|
464
|
136
|
34
|
0
|
34
|
|
562
|
8
|
|
MLC19
|
464
|
136
|
34
|
0
|
34
|
|
562
|
8
|
|
MLC20
|
464
|
136
|
34
|
0
|
34
|
|
562
|
8
|
|
MLC21
|
464
|
136
|
34
|
0
|
34
|
|
562
|
8
|
|
Удаленная
группа 21
|
|
RMLC22
|
402
|
114
|
28
|
0
|
28
|
|
572
|
2
|
|
RMLC23
|
402
|
114
|
28
|
0
|
28
|
|
572
|
2
|
|
Удаленная
группа 3 (МАК)
|
|
MSAN24
|
372
|
102
|
25
|
0
|
25
|
|
524
|
3
|
|
MSAN25
|
372
|
102
|
25
|
0
|
25
|
|
524
|
3
|
|
MSAN26
|
372
|
102
|
25
|
0
|
25
|
|
524
|
3
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
3. Расчет и распределение нагрузки на сети
.1 Расчет интенсивности местной исходящей
нагрузки от модулей MLC
и RMLC проектируемой ОТС
Интенсивность телефонных нагрузок - это основной
параметр, определяющий объем всех видов оборудования на АТС (коммутационного,
линейного, управляющего). Поэтому расчет исходящей от абонентов нагрузки,
исходящей и входящей от других АТС телефонной сети нагрузок, распределения их
по направлениям является важной задачей. Для определения интенсивностей
нагрузок, поступающих на все пучки соединительных устройств проектируемой АТС,
необходимо знать структуру телефонной сети, схему проектируемой АТС, емкости и
типы действующих АТС.
Расчет нагрузки АИСХ производится
отдельно для утреннего и вечернего ЧНН. Затем из двух полученных значений
нагрузки выбирается максимальное значение, которое принимается за расчетную
нагрузку.
(3.1)
Расчетная нагрузка утреннего ЧНН
осуществляется
следующим образом:
(3.2)
где
- суммарная нагрузка для всех
категорий абонентов, имеющих максимальный ЧНН утренний;
-
добавочная суммарная нагрузка, создаваемая во время утреннего ЧНН абонентами
тех категорий, которые имеют ЧНН не утренний, а вечерний.
=
(3.3)
где
- количество абонентов конкретной
категории i;
-
интенсивность нагрузки в утренний ЧНН от абонентов i-ой
категории.
(3.4)
где
- суммарная нагрузка для абонентов
категории j, имеющих
максимальный ЧНН вечерний; К - коэффициент концентрации нагрузки. При
отсутствии статистических данных по величине коэффициента К, принимается
среднее значение К=0,1; Т - период суточной нагрузки ЧНН. Учитывая, что в
ночное время нагрузка значительно меньше дневной, можно брать период нагрузки,
равный 16 часам. Тогда:
(3.5)
(3.6)
где
- количество абонентов конкретной j категории;
-
интенсивность нагрузки в вечерний ЧНН абонента j-ой
категории.
Аналогичным образом рассчитывается
нагрузка в ЧНН вечерний -
:
(3.7)
(3.8)
(3.9)
(3.10)
Нагрузку, создаваемую таксофонами в
дневной ЧНН, можно условно отнести к утреннему или вечернему ЧНН. В данной
курсовой работе отнесем эту нагрузку к утреннему ЧНН.
Для модуля MLC21:
) Квартирный сектор:
(3.11)
=478*0.022=10,516 Эрл
=475*0.022=10,45 Эрл
=477*0,022= 10,494
= 476*0,022=10,472
=478*0,03=14,34 Эрл
=477*0,03=14,31 Эрл
=475*0,03=14,25 Эрл
=476*0,03=14,98 Эрл
) Народно-хозяйственный сектор:
=136*0,07=9,52 Эрл
=137*0.07=9.59 Эрл
=135*0.07=9.45 Эрл
=139*0.07=9.73 Эрл
=
=
=
=
) Таксофоны местной связи:
=34*0,2=6,6 Эрл
NТ.МЕСТ = 33
= 33*0,2= 6,6
= 34*0,2=6,8
= 35*0,2=6,9
) Таксофоны междугородные:
=0,08*34=2,72 Эрл
=0,08*35=2,8
= 0,08*33=2,64
=32*0,08= 2,56
) Доступ 2B+D:
=7*0,5=3,5Эрл
=8*0,5=4 Эрл
=
=
Для модуля RMLC23:
) Квартирный сектор:
=402*0,022=8,884
=402*0,03=12,06
) Народно-хозяйственный сектор:
=114*0,07=7,98
=
) Таксофоны местной связи:
=34*0,2=6,8
) Таксофоны междугородные:
=34*0,08=2,72
Для модуля MSAN26:
1) Квартирный сектор:
=402*0,022=8,844
=402*0,03=12,0
Таблица 3.1 - Расчет исходящей
абонентской нагрузки от MLC (Эрл)
|
Номер
MLC
|
0
|
1
|
2…4
|
5…7
|
8-9
|
10-11
|
12
|
13
|
Квартирный сектор:
|
10.5110.4510.5110.4910.4710.4910.4910.45
|
|
|
|
|
|
|
|
|
|
14,34
|
14,25
|
14,34
|
14,31
|
14,98
|
14,31
|
14,25
|
14,31
|
Народно-хозяйственный сектор:
|
|
|
|
|
|
|
|
|
6.08
|
5.99
|
6.08
|
5.9
|
5.95
|
6.08
|
5.99
|
6.08
|
|
Таксофоны:
6,86,66,96,66,96,66,96.8
|
|
|
|
|
|
|
|
|
|
ТМ:
2,722,642,562,562,82,722,642,64
|
|
|
|
|
|
|
|
|
|
 33,3833,2433,3833,1433,1933,14
33,1433,24
|
|
|
|
|
|
|
|
|
|
 20,4220,2420,4220,2520,9820,2420,2420,24
|
|
|
|
|
|
|
|
|
|
 33,3833,2433,3833,1433,1933,1433,1433,24
|
|
|
|
|
|
|
|
|
Таблица 3.2 - Расчет исходящей абонентской
нагрузки от MLC (Эрл)
|
Номер
MLC
|
14
|
15
|
16
|
17
|
18
|
19
|
20
|
21
|
Итого
|
Квартирный сектор:
,45
,45
,51
,51
,47
,47
,47
,47
|
209,63
|
|
|
|
|
|
|
|
|
|
|
14,25
|
14,25
|
14,34
|
14,34
|
14,98
|
14,98
|
14,98
|
14,98
|
273,84
|
Народно-хозяйственный сектор:
,59
,59
,73
,73
,52
,52
,52
,52
|
192,15
|
|
|
|
|
|
|
|
|
|
|
5,99
|
5,99
|
6,08
|
6,08
|
5,95
|
5,95
|
5,95
|
5,95
|
113,18
|
|
Таксофоны:
6,66,66,86,76,86,66,76,799,8
|
|
|
|
|
|
|
|
|
|
|
ТМ:
2,642,642,82,722,562,562,726,739,92
|
|
|
|
|
|
|
|
|
|
|
29,2829,2829,8429,8429,3529,3529,3529,35
|
|
|
|
|
|
|
|
|
|
|
20,2420,2421,1421,1320,9320,9320,9320,93412,58
|
|
|
|
|
|
|
|
|
|
|
29,2829,2829,8429,8429,3529,3529,3529,3365,29
|
|
|
|
|
|
|
|
|
|
Таблица 3.3 - Расчет исходящей абонентской
нагрузки от RMLC (Эрл)
Квартирный сектор:
,884
,884
|
35,536
|
|
|
|
|
12,06
|
12,06
|
48,24
|
|
 8,8848,88435,536
|
|
|
|
|
 12,0612,0648,24
|
|
|
|
|
 12,0612,0648,24
|
|
|
|
Таблица 3.4 - Расчет исходящей абонентской
нагрузки от МАК(Эрл)
|
Номер
MSAN
|
24
|
25
|
26
|
Итого
|
Квартирный сектор:
,884
,884
,884
|
35,536
|
|
|
|
|
|
12,06
|
12,06
|
12,06
|
48,24
|
Доступ 2B+D:
|
60
|
|
|
|
|
|
12,5
|
12,5
|
12,5
|
37,5
|
|
 28,88428,88428,88486,652
|
|
|
|
|
|
 24,5624,5624,5676,58
|
|
|
|
|
|
 28,88428,88428,88486,652
|
|
|
|
|
Рассчитаем нагрузку для РД: N
= 1022, все абоненты РД это абоненты квартирного сектора, тогда нагрузка
рассчитывается по формулам:
=1022*0.022=22,4 Эрл
=1022*0,03=30,66 Эрл
исх РД = max(Аутр,Авеч)
= 30,66 Эрл.
Таким образом, суммарная исходящая
нагрузка от абонентов, включенных непосредственно в нашу проектируемую станцию,
и от абонентов подключенных через УГ(RMLC, МАК и РД)
будет равна
=+++
(3.12)
= 365,29+48,24+86,652 = 500,182 Эрл
Учтем нагрузку от абонентов PRI (N=3)
3*21=63 Эрл
39,4 Эрл
=500,182+63= 563,182 Эрл
.2 Расчет интенсивности исходящей и
входящей нагрузки для УПАТС, включенных в проектируемую ОТС
Нагрузка, создаваемая на соединительные
линии от/к УПАТС, определяются по пропускной способности пучков этих линий при
потерях, определенных для цифровых и квазиэлектронных УПАТС Р=0,001 (1‰). При
определении пропускной способности пучка соединительных линий между ОТС и УПАТС
можно использовать таблицы Пальма.
(3.13)
где
местная исходящая нагрузка от
абонентов УПАТС j;
- междугородная исходящая нагрузка
от абонентов УПАТС j;
- исходящая нагрузка.
Для определения нагрузки воспользуемся
формулой:
=
(3.14)
где
- емкость j-ой УПАТС;
- удельная
исходящая междугородная нагрузка от одного абонента УПАТС.
Значения определяется
по таблице 2.10[1].Население нашего города 410тыс. человек.
, Эрл (3.15)
где
- местная входящая нагрузка от
абонентов УПАТС j; - междугородная входящая нагрузка к
абонентам УПАТС j.
Для перевода расчетной нагрузки в
среднюю и наоборот используем формулы:
(3.16)
(3.17)
Таблица 3.4 -Количество СЛ для
УПАТС.
|
Наименование
УПАТС
|
Тип
УПАТС
|
Место
установки
|
Ёмкость
УПАТС
|
Количество
СЛ
|
|
|
|
|
исходящие
|
Входящие
|
|
|
|
|
При
наличии полно-автомати-ческой между-городней связи
|
Местной
связи
|
Между-городней
связи
|
|
УПАТС1
|
Максиком
MXM
300
|
Пром.предприятие
|
245
|
8
|
7
|
8
|
|
УПАТС2
|
Harris
20_20 МАР
|
Пром.предприятие
|
250
|
8
|
8
|
8
|
|
УПАТС3
|
Hicom 300
|
Пром.пред-приятие
|
304
|
7
|
5
|
7
|
.2.1 УПАТС 1 Максиком MXM
300
=245
=
-
(3.18)
=
+
(3.19)
=245*0.0043=1.0535 Эрл
Пользуясь данными таблицы 4.4 и
таблицами Пальма, определим:
=3,05-1,0535=1,9965 Эрл
=0,1105 Эрл
=0,0187 Эрл
= 1,0535 Эрл
= 0,5528 Эрл
= 3,05 Эрл
= 2,078 Эрл
=0,0187 + 0,5528 = 0,5715 Эрл
.2.2 УПАТС 2, Harris 20_20 MAP
= 250
=
-
(3.20)
=
+
(3.21)
=250 *0.0043= 1,075 Эрл
0,4971 Эрл
= 0,975 Эрл
= 1,9114 Эрл
= 1,075 Эрл
= 2,0432 Эрл
= 3,05 Эрл
5.76 Эрл
=1,9114 +2,0432 = 3,9546 Эрл
.2.3 УПАТС 3, Hicom 300
= 304
=
-
(3.22)
=
+
(3.23)
=304*0.0043=1,3072 Эрл
=1,0519 Эрл
=0,8716 Эрл
=1,7682 Эрл
=1,3072 Эрл
= 2,5253 Эрл
= 0,4356 Эрл
1,1628 Эрл
=1,7682+2,5253 = 4,2935 Эрл
.3 Расчет интенсивности местной
нагрузки на выходе коммутационного поля ОТС5
На Цифровое коммутационное поле ОТС5
поступает местная нагрузка от абонентов проектируемой ОТС (Si2000V5), а также
абонентов УПАТС, включенных в данную станцию.
=
+
, Эрл (3.24)
где
- суммарная местная нагрузка,
поступающая на выходы КП ОТС5,
- суммарная местная нагрузка,
поступающая на выходы КП ОТС5 от абонентов УПАТС, обслуживаемых данной ОТС.
=563,182 +( 1,9965+0,972+0,719)=
566,8695 Эрл
Расчет интенсивности местной нагрузки
на выходе КП для электронных АТС производится по следующей формуле:
=(1- W
)* , Эрл (3.25)
где W - коэффициент,
учитывающий снижение нагрузки на выходе КП ОТС5.
W
(3.26)
где
- среднее время слушания ответа
станции абонентом(3с.);
- среднее
время набора номера
, с (3.27)
где
,
- количество абонентов
соответственно квартирного, народно-хозяйственного секторов (с учетом абонентов
УГ), а также таксофонов, имеющих тастатурные номеронабиратели;
-
количество абонентов соответствующих категорий (с учетом абонентов УГ), имеющих
дисковые номеронабиратели;
- среднее время занятия входа КП
при обслуживании одного вызова,
, с (3.28)
где N - число
абонентов данной категории; С - среднее количество вызовов, приходящих в ЧНН на
одного абонента конкретной категории.
Значение определим по таблице
2.8[1].
86,73 с
=
=13,8 с
0,19
=(1-0,19)* 563,182 = 456,17
3.4 Расчет интенсивности нагрузки к
узлу спецслужб
Доля интенсивности нагрузки к УСС от
общей нагрузки на выходе КП составляет 3-5%. Тогда нагрузка к УСС от i-ой станции
равна:
= 0,03*, Эрл (3.29)
=
(3.30)
Удельная нагрузка на один
монтированный номер определяется по формуле:
=
= 13,36
13,36
+0,6742*
= 15,82 Эрл
52
14,04
16,56 Эрл
55
11,89
14,21 Эрл
45
16,027
18,72 Эрл
65
11,61
13,90 Эрл
45
По таблицам Пальма определяется
число СЛ к УСС при потерях p=0,001.
.5 Расчет интенсивности местной
межстанционной нагрузки
Определим значение нагрузки от
каждой станции (ОТС), подлежащей распределению на сети ГТС. Обозначим эту
нагрузку через
, тогда:
- , Эрл (3.31)
= (3.32)
=
Так как при выполнении курсового
проекта о существующих ОТС известно только емкость и расстояние до
проектируемой ОТС, то условно примем, что удельная нагрузка на 1 монтированный
номер
существующих
ОТС такая же, как и на проектируемой ОТС.
= 387,159 Эрл
375,5 Эрл
= 534,256 Эрл
518,22 Эрл
= 396,6 Эрл
384,71 Эрл
= 468,224 Эрл
454,18 Эрл
= 445,377 Эрл
432,01 Эрл
Распределение нагрузки между ОТС
сети может осуществляться на основании:
анализа закономерностей
распределения нагрузки на действующую сеть,
нормированных коэффициентов
тяготения, полученных в результате статистического анализа распределения
нагрузки большого количества действующих сетей,
методике распределения нагрузки,
изложенной в НТП112-2000.
Алгоритм расчета распределения
нагрузки по методике, изложенной в НТП112-2000, включает следующие шаги:
) Для каждой ОТС сети определяется
коэффициент
,
характеризующий долю исходящей нагрузки от i-ой ОТС к
суммарной исходящей местной нагрузки всех ОТС города:
,% (3.33)
2) Используя коэффициенты , определим
по таблице 2.12[1] значения коэффициентов внутристанционного тяготения
(i=
)для каждой
станции.
) Определим значение нагрузки,
подлежащей распределению на местной межстанционной сети
для каждой
станции, по формуле:
=
, Эрл
(3.34)
)Рассчитаем межстанционную нагрузку
на сети по формуле:
, Эрл (3.35)
где
- межстанционная нагрузка от i-ой ОТС к j-ой ОТС
сети.
Произведем расчет:
=1864 Эрл
= 17,3%
=26,77
= 24 %
=44,45
= 17,5 %
= 49,6
= 21 %
= 35,06
= 21,1 %
= 23,91
=
= 274,97 Эрл
= 287,87 Эрл
= 193,89 Эрл
= 294,94 Эрл
= 328,71 Эрл
Рассчитаем относительно ОТС
:
=
= 81,79 Эрл
= 86,64 Эрл
= 53,73 Эрл
= Эрл
= 85,97 Эрл
= 74,47 Эрл
= 44,93 Эрл
=72,47 Эрл
.6 Расчет интенсивности
междугородней нагрузки
Для расчета исходящей междугородней
нагрузки, поступающей на заказно-соединительные линии
для i-ой станции,
используем выражение:
, Эрл (4.36)
где
- удельная исходящая междугородняя
нагрузка, поступающая от абонентов квартирного и народно-хозяйственного
секторов. Значение определим
по таблице 2.9[1].
=0,0043 Эрл
где
- исходящая междугородняя нагрузка,
создаваемая кабинами переговорных пунктов
=
, Эрл (3.37)
где
- удельная исходящая и входящая
нагрузка на одну кабину переговорного пункта(задано в исходных данных);
- нагрузка,
создаваемая междугородними таксофонами
=
, Эрл (3.38)
где
- удельная нагрузка на один МТА
(задано в исходных данных);
- количество МТА;
- суммарная
исходящая междугородняя нагрузка от абонентов УПАТС, которые включены в ОТС5.
=0,0043*(10058+2783)+0,18*718+(1,0535+1,075+1,3072)=
187,892 Эрл
Для расчета входящей междугородней
нагрузки
,
поступающей к абонентам ОТС5 и УПАТС используем формулу:
, Эрл
где
- удельная входящая междугородняя
нагрузка, поступающая к абонентам квартирного и народно-хозяйственного
секторов. Значение определим по
таблице 2.9[1].
=0,0036 Эрл
где
- входящая междугородняя нагрузка к
кабинам переговорных пунктов,
=, Эрл (3.39)
где
- входящая междугородняя нагрузка к
абонентам УПАТС, которые включены в ОТС5.
= 0,0036*(10058+2783)+718
+(1,0535+1,075+1,3072)= 237,07 Эрл
Следует отметить, что междугородная
нагрузка включает внутризоновую нагрузку, нагрузку между различными зонами и
международную нагрузку.
.7 Расчет входящей нагрузки на ОТС
Входящая нагрузка
,
поступающая на абонентские линии проектируемой ОТС, рассчитывается по формуле:
, Эрл
(3.40)
где
- внутристанционная нагрузка,
замыкающаяся, а пределах i-ой ОТС. Она представляет собой
нагрузку между абонентами, непосредственно включенных в i-ую ОТС,
абонентами ОТС и УПАТС и абонентами различных УПАТС, которые подключены к i-ой ОТС.
, Эрл (3.41)
=375,5*26,77/100= 100,52 Эрл
=100,52+(44,59+54,02+35,04+43,5)+
237-(2,078+5,76+1,1628)
= 502,6 Эрл
3.8 Расчет нагрузки на участке MLC-MCA
Расчет нагрузки делается с учетом
структуры MLC и для
каждого MLC отдельно.
На участке MLC - MCA количество
потоков Е1 не превышает 16 для каждого MLC. С учетом
структурного состава абонентов каждого MLC можно
определить нагрузку и число потоков. Среднее значение нагрузки переводится в
расчетную по формуле:
, Эрл (3.42)
Возьмем для расчета
Расчет нагрузки на участке MLC-MCA:
Анагр
- нагрузка участка MLC-MCA
yu - удельная нагрузка
Количество потоков Е1 рассчитаем по
формуле:
, (3.43)
где V-это емкость
пучка.
Таблица 3.5 - Расчет потоков Е1 на
участке MLC - MCA
|
Номер
модуля
|
Средняя
нагрузка, Эрл
|
Расчетная
нагрузка, Эрл
|
Емкость
пучка
|
Количество
потоков Е1
|
|
MLC0
|
25,87
|
29,3
|
47
|
3
|
|
MLC1
|
25,87
|
29,3
|
47
|
3
|
|
MLC2
|
25,87
|
29,3
|
47
|
3
|
25,87
|
29,3
|
47
|
3
|
|
MLC4
|
25,87
|
29,3
|
47
|
3
|
|
MLC5
|
25,87
|
29,3
|
47
|
3
|
|
MLC6
|
25,87
|
29,3
|
47
|
3
|
|
MLC7
|
25,87
|
29,3
|
47
|
3
|
|
MLC8
|
25,87
|
29,3
|
47
|
3
|
|
MLC9
|
25,87
|
29,3
|
47
|
3
|
|
MLC10
|
25,87
|
29,3
|
47
|
3
|
|
MLC11
|
25,87
|
29,3
|
47
|
3
|
|
MLC12
|
25,87
|
29,3
|
47
|
3
|
|
MLC13
|
25,87
|
29,3
|
47
|
3
|
|
MLC14
|
25,87
|
29,3
|
47
|
3
|
|
MLC15
|
25,87
|
29,3
|
47
|
3
|
|
MLC16
|
25,87
|
29,3
|
47
|
3
|
|
MLC17
|
25,87
|
29,3
|
47
|
3
|
|
MLC18
|
25,87
|
29,3
|
47
|
3
|
|
MLC19
|
25,87
|
29,3
|
47
|
3
|
|
MLC20
|
25,87
|
29,3
|
47
|
3
|
|
MLC21
|
25,87
|
29,3
|
47
|
3
|
|
Удаленная
группа 1
|
|
RMLС22
|
9,93
|
12,06
|
24
|
2
|
|
RMLC23
|
9,93
|
12,06
|
24
|
2
|
|
Удаленная
группа 3
|
|
MSAN 24
|
25,04
|
28,8
|
45
|
2
|
|
MSAN 25
|
25,04
|
28,8
|
45
|
2
|
|
MSAN 26
|
25,04
|
28,8
|
45
|
3
|
4. Расчет объема оборудования проектируемой ОТС
типа Si2000V5
.1 Расчет числа модулей MLC
и RMLC
Расчет числа модулей MLC
и RMLC и распределение
источников нагрузки был произведен в пунктах 4.1 и 4.2.
.2 Расчет числа исходящих СЛ от проектируемой
ОТС
Исходными данными для расчета числа СЛ являются
величины нагрузок, поступающих на пучки СЛ и нормы вероятности потерь,
регламентированные НТП112-2000. Число СЛ определяется по первой формуле Эрланга
для полнодоступных пучков линий.
(4.1)
, Эрл (4.2)
При определении числа линий
используется расчетное значение нагрузки результаты определения числа СЛ от ЦС
по направлениям к сети сводятся в таблицу 5.2
.3 Расчет числа входящих СЛ к
проектируемой ОТС
Расчет числа линий от ОТС с
полнодоступным включением.
Таблица 4.1 - Результаты расчета СЛ
по 1-й формуле Эрланга
|
Исходящее
направление
|
Среднее
значение нагрузки, Эрл
|
Расчетное
значение нагрузки, Эрл
|
Вероятность
потерь
|
Число
СЛ
|
Количество
потоков Е1
|
|
|
ОТС5ОТС1149.81580,01180
|
7
|
|
|
|
|
|
|
ОТС5ОТС2193.5202,80,012289
|
|
|
|
|
|
|
|
ОТС5ОТС3196205,40,012299
|
|
|
|
|
|
|
|
ОТС5ОТС41761850,0012018
|
|
|
|
|
|
|
|
ОТС5УПАТС13,014,20,01101
|
|
|
|
|
|
|
0,17
|
0,439
|
0,001
|
3
|
1
|
|
УПАТС1ОТС53,054,230,01101
|
|
|
|
|
|
|
ОТС5УПАТС25,255,8130,001141
|
|
|
|
|
|
|
0,62
|
1,15
|
0,001
|
5
|
1
|
|
УПАТС2
ОТС55,767,380,001152
|
|
|
|
|
|
|
ОТС5
УПАТС33,014,20,001101
|
|
|
|
|
|
|
0,17
|
0,439
|
0,001
|
3
|
1
|
|
УПАТС3ОТС53,054,230,001101
|
|
|
|
|
|
|
ОТС5АМТС121,55128,980,0011476
|
|
|
|
|
|
|
АМТСОТС55256,860,001723
|
|
|
|
|
|
|
ОТС5УСС20,8523,920,001352
|
|
|
|
|
|
|
РДОТС560100,450,001814
|
|
|
|
|
|
|
Всего
|
58
|
|
|
|
|
|
|
|
|
|
|
.4 Расчет оборудования MCA
Расчету подлежит следующее оборудование MCA:
платы IHA и платы TPC.
Одна плата IHA соответствует
емкости коммутационного поля в 64 потока Е1. Каждый блок (плата) TPC
обслуживает 16 потоков Е1. Требуемое число блоков TPC
определяется по формуле:
(4.2)
где
- количество потоков Е1, включенных
в MCA, рассчитанное
по формуле
+
+
+ (4.3)
где и - количество потоков Е1 от модулей MLC и RMLC, -
количество потоков Е1 от сети; 63+4+7=74; с учетом потоков СОРМ
должны прибавить еще 2Е1
74+2=76
(4.4)
NТРС=Еn
(74-1/16+1)+1=5 (4.5)
Рассчитаем количество плат IHA:
(4.6)
N
IHA
=Еn
(74-1/64+1) + 1= 2
.5 Расчет числа сигнальных каналов ОКС7
ОКС7 - это цифровая система сигнализации,
которая используется для передачи сигнальной информации по общему каналу
сигнализации со скоростью 64 кбит/с. Она соответствует рекомендациям МСЭ-Т от Q.700
до Q.795, а также
специальным требованиям отдельных рынков.
Требуемое число сигнальных каналов необходимо
определять для каждого направления связи, обслуживаемого ОКС, с учетом
резервирования [1].
(4.7)
где i- это номер
направления связи;
- число
сообщений в секунду, передаваемых в направлении связи.
Величина 160 учитывает максимальное
число сообщений в секунду, которое может быть передано по одному сигнальному
каналу. Коэффициент 1,05 учитывает производительность процессора, связанную с
затратами на эксплуатационно-техническое обслуживание. Величина рассчитывается
по формуле:
(4.8)
где
- общая суммарная
нагрузка(исходящая и входящая), обслуживаемая этим направлением;
- среднее
время удержания разговорного тракта (120 с.); 12 - среднее число сообщений,
передаваемых по каналу сигнализации в прямом и обратном направлениях для
обслуживания одного соединения.
Расчет числа сообщений в секунду,
передаваемых от ОТС5АМТС
12,9
Расчет числа сообщений в секунду,
передаваемых от ОТС5ОТС1
Расчет числа сообщений в секунду,
передаваемых от ОТС5ОТС2
Расчет числа сообщений в секунду,
передаваемых от ОТС5ОТС3
Расчет числа сообщений в секунду,
передаваемых от ОТС5ОТС4
Расчет числа сообщений в секунду,
передаваемых от ОТС5УПАТС2
Расчет числа сообщений в секунду,
передаваемых от ОТС5УПАТС3
Расчет числа сообщений в секунду,
передаваемых от ОТС5 УСС
5. Спецификация оборудования ОТС
.1 Спецификация модулей и стативов
проектируемой ОТС
По результатам расчета оборудования
составляется спецификация оборудования и его количества для проектируемой ОТС.
Оборудование SI2000V.5
монтируется в шкафах стандарта ETS высотой 1100 мм или 2200мм,
шириной 600мм, глубиной 300мм, размещение которых должно быть схематично
представлено в курсовом проекте. В данных шкафах могут быть размещены любые
модули станции в любом их сочетании. Электропитающая установка MPS 150 всегда
размещается на отдельном стативе.
Таблица 5.1 - Спецификация модулей и
стативов проектируемой ОТС
|
№
|
Наименование
оборудования
|
Количество
оборудования
|
|
1
|
MCA
|
1
|
|
2
|
MLC
|
22
|
|
3
|
RMLC
|
2
|
|
4
|
MSAN
|
3
|
Таблица 5.2 - Спецификация стативов
проектируемой ОТС
|
Название
статива
|
Комплектация
статива
|
Количество
стативов
|
|
Название
модуля
|
Число
модулей
|
|
|
01A
|
MCA MLC
|
1
1
|
1
|
|
01A
|
MLC
|
3
|
1
|
|
01B
|
MLC
|
2
|
1
|
|
01C
|
MLC
|
3
|
1
|
|
01D
|
MLC
|
2
|
1
|
|
01E
|
MLC
|
2
|
1
|
|
01F
|
MLC
|
3
|
1
|
|
01G
|
MLC
|
2
|
1
|
|
02A
|
MLC
|
2
|
1
|
|
02B
|
MLC
|
3
|
1
|
|
02C
|
MPS150
|
1
|
1
|
.2 Структура проектируемой ОТС системы SI2000V.5
На структурной схеме укажем все абонентские
модули, используемые для включения абонентов в проектируемую ОТС, их
количество, название, емкость. Кроме того покажем включение межстанционных
связей - наличие, количество, тип ситемы передачи, количество СЛ.
.3 План размещения оборудования в автозале
При размещении оборудования учтем, что в ряду не
должно располагаться более чем 6 стативов.
Рисунок 5.1 -
