Разработка управляющей программы для УЧПУ 2Р22 без применения автоматического цикла
НОВОУРАЛЬСКИЙ
ГОСУДАРСТВЕННЫЙ ТЕХНОЛОГИЧЕСКИЙ ИНСТИТУТ
Кафедра
технологии машиностроения
ОТЧЁТ
по
лабораторной работе №1 на тему:
«Разработка
управляющей программы для УЧПУ 2Р22 без применения автоматического цикла»
Выполнила: студент гр. ТМ-54Д
Дедюхин Е.С.
Проверила: Сурина Е.С.
Новоуральск
2008
Цель работы
Рассчитать координаты опорных точек
при токарной обработке контура. Разработать управляющую программу для
устройства ЧПУ 2Р22 без применения автоматического цикла.
Заготовка пруток ф 30мм. Материал:
Д16.
Деталь: пешка.
Операционная карта:
Программа (токарная)
. Установить.
. Подрезать торец.
. Точить контур по программе
предварительно и окончательно согласно эскизу.
. Обработка канавки.
. Отрезать деталь в размер.
Операционные эскизы со схемами
траектории и номерами опорных точек:

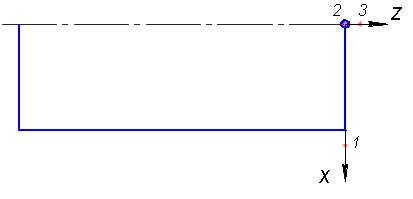

. Подрезка торца

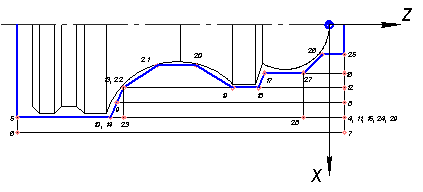

. Точение контура по
программе предварительно

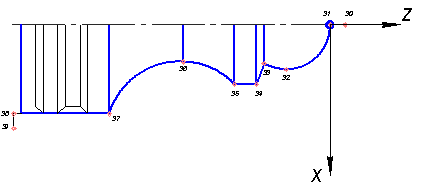

. Точение контура по
программе окончательно

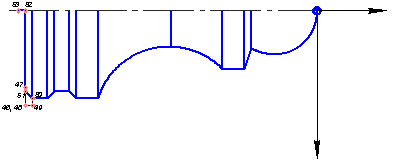

4. Обработка канавки
токарный резец контур
деталь станок автоматический
5. Отрезание детали в
размер
Таблица 1 - Таблица
координат опорных точек
|
№
|
Х
|
Z
|
|
1
|
34
|
0
|
|
2
|
0
|
0
|
|
3
|
0
|
2
|
|
|
|
|
4
|
25
|
2
|
|
5
|
25
|
-42
|
|
6
|
29
|
-42
|
|
7
|
29
|
2
|
|
8
|
21
|
2
|
|
9
|
21
|
-30,595
|
|
10
|
25
|
-29,5
|
|
11
|
25
|
2
|
|
12
|
2
|
|
13
|
17
|
-27,695
|
|
14
|
25
|
-29,5
|
|
15
|
25
|
2
|
|
16
|
13
|
2
|
|
17
|
13
|
-8,75
|
|
18
|
17
|
-9,5
|
|
19
|
17
|
-13
|
|
20
|
10,96
|
-17,945
|
|
21
|
10,96
|
-23,205
|
|
22
|
17
|
-27,695
|
|
23
|
25
|
-27,695
|
|
24
|
25
|
2
|
|
25
|
8
|
2
|
|
26
|
8
|
-1
|
|
27
|
13
|
-3,5
|
|
28
|
25
|
-3,5
|
|
29
|
25
|
2
|
|
30
|
0
|
2
|
|
31
|
0
|
0
|
|
32
|
12
|
-6
|
|
33
|
10,39
|
-9
|
|
34
|
16
|
-10
|
|
35
|
16
|
-13
|
10
|
-20
|
|
37
|
24
|
-30
|
|
38
|
24
|
-43
|
|
39
|
28
|
-43
|
|
40
|
28
|
-33
|
|
41
|
24
|
-33
|
|
42
|
22
|
-34
|
|
43
|
22
|
-36
|
|
44
|
24
|
-37
|
|
45
|
28
|
-37
|
|
46
|
28
|
-40
|
|
47
|
21
|
-40
|
|
48
|
24
|
-40
|
|
49
|
28
|
-39
|
|
50
|
24
|
-39
|
|
51
|
22
|
-40
|
|
52
|
0
|
-40
|
|
53
|
0
|
-42
|
Управляющая программа для устройства
ЧПУ 2Р22 без применения автоматического цикла:
%F0.4 S3_800 T2X34 Z0
EX0Z2 EF0.1 S3_1000 T1X25 Z2 EZ-42X29Z2 EX21 ЕZ-30,595X25 Z-29,5Z2 EX17 ЕZ-27,695X25 Z-29,5Z2 ЕX13 ЕZ-8,75X17 Z-9,5Z-13X10,96 Z-17,945Z-23,205X17 Z-27,695X25Z2 EX8
EZ-1X13 Z-3,5X25Z2 EF0.2 S3_800 T1X0 Z2 EZ0 EX12 Z-6 R6X10,39 Z-9 R6X16
Z-10Z-13X10 Z-20 R-10X24 Z-30 R-11Z-43X28F0.2 S3_800 T3X28 Z-33 EX24X22
Z-34Z-36X24 Z-37X28F0.1 S3_800 T3X28 Z-40 EX21 X24Z-39X24X22 Z-4058 X0
N59 Z-42
N60 M02
Инструмент
1. Резцы токарные
сборные для контурного точения правые и левые (по ГОСТ 20872-80);
. Резцы подрезные типа
15 отогнутые с пластинами трехгранной формы: твердосплавные (по ГОСТ 19043-80);
. Резцы отрезные сборные
конструкции М.Г. Аникина (правые и левые) для разрезки (по ОН-03518-68).
