1. Правовые основы метрологической деятельности в России
Закон
«Об обеспечении единства измерений»
В 1993 г. принят Закон РФ «Об обеспечении
единства измерений». Установлено четкое разделение функций государственного
метрологического контроля и государственного метрологического надзора;
пересмотрены правила калибровки, введена добровольная сертификация средств
измерений и др.
Метрология относится к такой сфере
деятельности, в которой основные положения обязательно должны быть закреплены
именно законом, принимаемым высшим законодательным органом страны. В этой связи
положения по метрологии, действовавшие до введения Закона «Об обеспечении
единства измерений», применяются лишь в части, не противоречащей ему.
Рассмотрим основные положения Закона «Об
обеспечении единства измерений»
Цели Закона состоят в следующем:
· защита прав и законных
интересов граждан, установленного правопорядка и экономики Российской Федерации
от отрицательных последствий недостоверных результатов измерений;
· содействие
научно-техническому и экономическому прогрессу на основе применения
государственных эталонов единиц величин и использования результатов измерений
гарантированной точности, выраженных в допускаемых к применению в стране единицах;
· создание благоприятных
условий для развития международных и межфирменных связей;
· регулирование отношений
государственных органов управления Российской Федерации с юридическими и
физическими лицами по вопросам изготовления, выпуска, эксплуатации, ремонта,
продажи и импорта средств измерений;
· адаптация российской
системы измерений к мировой практике.
Особенность Закона в отличие от зарубежных
законодательных положений по метрологии заключается в том, что, несмотря на
основные сферы его приложения - торговля, здравоохранение, защита окружающей
среды, внешнеэкономическая деятельность - он распространяется на некоторые
области производства в части калибровки средств измерений метрологическими
службами юридических лиц с использованием эталонов, соподчиненных
государственным эталонам единиц величин. Закон предоставляет право
аккредитованным метрологическим службам юридических лиц выдавать сертификаты о
калибровке от имени органов и организаций, которые их аккредитовали.
Основные статьи Закона устанавливают:
• организационную структуру
государственного управления обеспечением единства измерений;
· нормативные документы по
обеспечению единства измерений;
· единицы величин и
государственные эталоны единиц величин;
· средства и методики
измерений.
Закон определяет Государственную
метрологическую службу и другие службы обеспечения единства измерений, метрологические службы
государственных органов управления и юридических лиц, а также виды и сферы
распределения государственного метрологического контроля и надзора. Отдельные
статьи Закона содержат положения по калибровке и сертификации средств измерений
и устанавливают виды ответственности за нарушение Закона. Закон определяет
состав и компетенцию Государственной метрологической службы, подчеркивает
межотраслевой и подведомственный характер ее деятельности (например,
утверждение общероссийских нормативных документов). Межотраслевой характер
деятельности закрепляет правовое положение Государственной метрологической
службы, аналогичное другим межотраслевым и контрольно-надзорным органам
государственного управления (Госатомнадзор, Госэнергонадзор, Госсанэпиднадзор и
др.).
Современный этап развития экономики в
России вызывает трудности в реализации некоторых положений Закона. Но вместе с
тем, по крайней мере, три причины требовали законодательного закрепления
Российской системы измерений:
· использование неверных
приборов или методик выполнения измерений ведет к нарушению технологических
процессов, потерям энергетических ресурсов, аварийным ситуациям, браку и др.;
· значительные затраты на
получение достоверных результатов измерений в странах с развитой экономикой на
измерения расходуется почти 6% ВНП;
· децентрализация
управления экономикой вызывает необходимость структурных изменений в
метрологии.
Закон служит базой для создания в России
новой системы измерений, которая может взаимодействовать с национальными
системами измерений зарубежных стран. Это, прежде всего, необходимо для
взаимного признания результатов испытаний и сертификации, а также для
использования мирового опыта и тенденций в современной метрологии.
В тех сферах, которые не контролируются
государственными органами, создается Российская система калибровки,
также направленная на обеспечение единства измерений.
Особо следует отметить введение института
лицензирования метрологической деятельности, что связывается с защитой прав
потребителей. Положение о лицензировании охватывает сферы, подлежащие
государственному метрологическому контролю и надзору. Право выдачи лицензии
предоставлено исключительно органам Государственной метрологической службы.
В области государственного
метрологического надзора введены новые виды надзора: надзор за количеством
товаров, отчуждаемых при торговых операциях, а также за количеством товаров в
упаковках любого вида при их расфасовке и продаже, что практикуется и в
зарубежных странах. Основные цели внедрения этого нового для нашей страны
надзора направлены на гарантированное соответствие применяемых в торговле
средств измерений предъявляемым требованиям, а в таких условиях нарушение
метрологических норм может быть следствием лишь некомпетентности либо
злоупотреблений персонала.
Нововведением является также расширение
сферы распространения государственного метрологического надзора на банковские,
почтовые, налоговые, таможенные операции, а также на обязательную сертификацию
продукции и услуг.
Закон вводит добровольную Систему
сертификации средств измерений на соответствие метрологическим нормам и
правилам, а также требованиям Российской системы калибровки средств
измерений. Стимулом к этому послужили не только проблемы сохранения единства
измерений в сферах, не подлежащих государственному метрологическому контролю,
но и необходимость повышения качества и эффективности деятельности по созданию
парка измерительных средств и защита интересов пользователей средств измерений.
Закон «Об обеспечении единства измерений»
укрепляет правовую базу для международного сотрудничества в области метрологии,
принципами которого являются:
· поддержка приоритетов
международных договорных обязательства;
· содействие процессам
присоединения России к ГАТТ/ВТО;
· сохранение авторитета
российской метрологической школы в международных организациях;
· создание условий для
взаимного признания результатов испытаний, проверки калибровок в целях
устранения технических барьеров в двусторонних и многосторонних
внешнеэкономических отношениях.
Ответственность за
нарушение законодательства по метрологии
Законом РФ «Об обеспечении единства
измерений» предусмотрена юридическая ответственность нарушителей
метрологических правил и норм. Ст. 20 Закона устанавливает различные меры
пресечения или предупреждения нарушений (запреты, обязательные предписания и
др.). Ст. 25 предусматривает возможность привлечения нарушителей к
административной, гражданско-правовой или уголовной ответственности.
Меры пресечения или предупреждения - это
разновидность административных взысканий, их применяют государственные
инспекторы Госстандарта. Наряду с этим действует ст. 170 Кодекса РСФСР об
административных правонарушениях, устанавливающая денежные штрафы или
предупреждения в отношении виновных в допущенных нарушениях должностных лиц.
Размер штрафа по этой статье определен принятым в 1995 г. новым Федеральным
законом «О внесении изменений и дополнений в законодательные акты Российской
Федерации в связи с принятием законов РФ «О стандартизации», «Об обеспечении
единства измерений», «О сертификации продукции и услуг». Закон существенно
повышает административную ответственность за нарушение метрологических правил и
норм, которые регулируются Кодексом. Нововведения в Кодексе сводятся к
следующему.
Принята новая редакция ст. 170 Кодекса
«Нарушение обязательных требований государственных стандартов, правил
обязательной сертификации, нарушение требований нормативных документов по
обеспечению единства измерений», которая предусматривает ответственность за
любые нарушения требований нормативных документов по обеспечению единства
измерений. При этом значительно повышен размер налагаемого штрафа, нижний
предел которого варьируется в зависимости от допущенного правонарушения от пяти
до ста минимальных размеров оплаты труда. Так, нарушение должностными лицами
или гражданами, зарегистрированными в качестве индивидуальных предпринимателей,
правил поверки средств измерений, аттестованных методик выполнения измерений,
требований к состоянию эталонов, установленных единиц величин или
метрологических правил и норм в торговле, а равно выпуск, продажа, прокат и
применение средств измерений, типы которых не утверждены, либо применение непроверенных
средств измерений влекут наложение штрафа от пяти до ста минимальных размеров
оплаты труда. Неисполнение в срок должностными лицами или гражданами,
зарегистрированными в качестве индивидуальных предпринимателей, предписаний
государственных инспекторов по надзору за государственными стандартами и
обеспечению единства измерений влечет наложение штрафа от пятидесяти до ста
минимальных размеров оплаты труда. Осуществление деятельности по изготовлению,
ремонту, продаже и прокату средств измерений без соответствующей лицензии
влечет наложение штрафа в размере от тридцати до ста минимальных размеров
оплаты труда.
Рассматривать дела об административных
правонарушениях и налагать административные взыскания от имени органов.
Госстандарта вправе:
· главный государственный
инспектор Российской Федерации по надзору за государственными стандартами и
обеспечению единства измерений;
· главные государственные
инспекторы республик в составе Российской Федерации, краев, областей,
автономных областей, автономных округов, городов Москвы и Санкт-Петербурга по
надзору за государственными стандартами и обеспечению единства измерений.
Новым Законом также расширен круг лиц,
которые могут быть привлечены административной ответственности за нарушение
метрологических правил и Норм. В отличие от ранее действовавшего порядка,
согласно которому административные взыскания за эти нарушения могли быть
возложены лишь на должностей лиц, виновных в допущенном нарушении, в настоящее
время предусмотрена возможность привлечения к ответственности также граждан,
зарегистрированных в качестве индивидуальных предпринимателей.
Административные взыскания,
предусмотренные ст. 170 Кодекса РСФСР могут применяться государственными
инспекторами органов Госстандарта Рос в комплексе с мерами, установленными на
случай нарушения метрологических правил и норм Закона РФ «Об обеспечении
единства измерений» (например, залп* применения непригодных средств измерений с
одновременным наложением' денежного штрафа на виновное лицо).
Гражданско-правовая ответственность
наступает в ситуациях, когда в результат нарушений метрологических правил и
норм юридическим или физическим лицам причинен имущественный или личный ущерб.
Причиненный ущерб подлежит возмещению по иску потерпевшего на основании
соответствующих актов гражданского законодательства.
К уголовной ответственности нарушители
метрологических требований привлекаются в тех случаях, когда имеются признаки
состава преступления, предусмотренные Уголовным кодексом. К ним могут быть
отнесены: халатность, нарушение правил метрологии, выпуск или продажа товаров
(услуг), не отвечающих требованиям безопасности. Уголовное дело может
возбуждаться также по инициативе органов госнадзора Госстандарта РФ при
соответствующих результатах проведенных проверок.
Дисциплинарная ответственность за
нарушение метрологических правил и норм определяется решением администрации
предприятия (организации) на основании Кодекса законов о труде.
2. Международные организации по стандартизации. Структура МЭК
Международная
организация по стандартизации (ИСО)
Международная организация по
стандартизации создана в 1946 г. двадцатью пятью национальными организациями по
стандартизации.
Сфера деятельности ИСО касается
стандартизации во всех областях, кроме электротехники и электроники,
относящихся к компетенции Международной электротехнической комиссии (МЭК).
Некоторые виды работ выполняются совместными усилиями этих организаций. Кроме
стандартизации ИСО занимается и проблемами сертификации, что рассмотрено.
ИСО определяет свои задачи следующим
образом: содействие развитию стандартизации и смежных видов» деятельности в
мире с целью обеспечения международного обмена товарами и услугами, а также
развития сотрудничества в интеллектуальной, научно-технической и экономической
областях.
Остальные стандарты относятся к
здравоохранению и медицине, охране окружающей среды, другим техническим
областям. Вопросы информационной технологии, микропроцессорной техники и т.п. -
это объекты совместных разработок ИСО/МЭК. В последние годы ИСО уделяет много
внимания стандартизации систем обеспечения качества. При их разработке ИСО
учитывает ожидания всех заинтересованных сторон - производителей продукции
(услуг), потребителей, правительственных кругов, научно-технических и
общественных организаций.
На сегодняшний день в состав ИСО входят
120 стран своими национальными организациями по стандартизации. Россию
представляет Госстандарт РФ в качестве комитета - члена ИСО. Всего в составе
ИСО более 80 комитетов-членов.
Национальные организации - это проводники
всех достижений ИСО в свои страны, а также выразители национальной точки зрения
в соответствующих технических комитетах организации.
Организационно в ИСО входят руководящие и рабочие органы.
Руководящие органы: Генеральная ассамблея (высший орган), Совет, Техническое
руководящее бюро. Рабочие органы - технические Комитеты (ТК), подкомитеты,
технические консультативные группы (ТКГ)
Генеральная ассамблея - это собрание должностных лиц и
делегатов.
Совет руководит работой ИСО в перерывах
между сессиями Генеральной ассамблеи. На заседаниях Совета решения принимаются
большинством голосов присутствующих на заседании комитетов-членов Совета.
Совету ИСО подчиняется семь комитетов:
ПЛАКО (техническое бюро), СТАКО (комитет по изучению научных принципов
стандартизации); КАСКО (комитет по оценке соответствия); ИНФКО (комитет по
научно-технической информации); ДЕВКО (комитет по оказанию помощи развивающимся
странам); КОПОЛКО (комитет по защите интересов потребителей); РЕМКО (комитет по
стандартным образцам).
ПЛАКО подготавливает
предложения по планированию работы ИСО, по организации и координации
технических сторон работы. В сферу работы ПЛАКО входят рассмотрение предложений
по созданию и роспуску технических комитетов, определение области стандартизации,
которой должны заниматься комитеты.
СТАКО обязан оказывать
методическую и информационную помощь Совету ИСО по принципам и методике
разработки международных стандартов. Силами комитета проводятся изучение
основополагающих принципов стандартизации и подготовка рекомендаций по
достижению оптимальных результатов в данной области. СТАКО занимается также
терминологией и организацией семинаров по применению международных стандартов
для развития торговли.
КАСКО занимается вопросами
подтверждения соответствия продукции, услуг, процессов и систем качества
требованиям стандартов, изучая практику этой деятельности и анализируя
информацию. Комитет разрабатывает руководства по испытаниям и оценке
соответствия (сертификации) продукции, услуг, систем качества, подтверждению
компетентности испытательных лабораторий и органов по сертификации. Важная
область работы КАСКО - содействие взаимному признанию и принятию национальных и
региональных систем сертификации, а также использованию международных
стандартов в области испытаний и подтверждения соответствия.
ДЕВКО изучает запросы
развивающихся стран в области стандартизации и разрабатывает рекомендации по
содействию этим странам в данной области. Главные функции ДЕВКО: организация
обсуждения в широких масштабах всех аспектов стандартизации в развивающихся
странах, создание условий для обмена опытом с развитыми странами; подготовка
специалистов по стандартизации на базе различных обучающих центров в развитых
странах; содействие ознакомительным поездкам специалистов организаций,
занимающихся стандартизацией в развивающихся странах; подготовка учебных
пособий по стандартизации для развивающихся стран; стимулирование развития
двустороннего сотрудничества промышленно развитых и развивающихся государств в
области стандартизации и метрологии.
КОПОЛКО изучает вопросы обеспечения интересов
потребителей и возможности содействия этому через стандартизацию; обобщает опыт
участия потребителей в создании стандартов и составляет программы по обучению
потребителей в области стандартизации и доведению до них необходимой информации
о международных стандартах.
РЕМКО оказывает методическую
помощь ИСО путем разработки соответствующих руководств по вопросам, касающимся
стандартных образцов (эталонов). Так, подготовлен справочник по стандартным
образцам и несколько руководств: «Ссылка на стандартные образцы в международных
стандартах», «Аттестация стандартных образцов. Общие и статистические принципы»
и др. Кроме того, РЕМКО - координатор деятельности ИСО по стандартным образцам
с международными метрологическими организациями, в частности, с МОЗМ -
Международной организацией законодательной метрологии.
Международная
электротехническая комиссия (МЭК)
Международная электротехническая комиссия
создана в 1906 г. на международной конференции, в которой участвовали 13 стран,
в наибольшей степени заинтересованных в такой организации.
После Второй мировой войны, когда была
создана ИСО, МЭК стала автономной организацией в ее составе. Но
организационные, финансовые вопросы и объекты стандартизации были четко
разделены. МЭК занимается стандартизацией в области электротехники,
электроники, радиосвязи, приборостроения. Эти области не входят в сферу
деятельности ИСО.
Большинство стран-членов МЭК представлены в
ней своими национальными организациями по стандартизации (Россию представляет
Госстандарт РФ), в некоторых странах созданы специальные комитеты по участию в
МЭК, не входящие в структуру национальных организаций по стандартизации
(Франция, Германия, Италия, Бельгия и др.).
Представительство каждой страны в МЭК
облечено в форму национального комитета. Членами МЭК являются более 40
национальных комитетов, представляющих 80% населения Земли, которые потребляют
более 95% электроэнергии, производимой в мире. Официальные языки МЭК -
английский, французский и русский.
Основная цель организации, которая
определена ее Уставом - содействие международному сотрудничеству по
стандартизации и смежным с ней проблемам в области электротехники и
радиотехники путем разработки международных стандартов и других документов.
Национальные комитеты всех стран образуют
Совет - высший руководящий орган МЭК. Решения принимаются простым большинством
голосов, а президент имеет право решающего голоса, которое он реализует в
случае равного распределения голосов.
Основной координирующий орган МЭК -
Комитет действий. Кроме главной своей задачи - координации работы технических
комитетов - Комитет действий выявляет необходимость новых направлений работ,
разрабатывает методические документы, обеспечивающие техническую работу,
участвует в решении вопросов сотрудничества с другими организациями, выполняет
все задания Совета.
Основные объекты стандартизации МЭК:
· материалы для
электротехнической промышленности (жидкие, твердые, газообразные диэлектрики,
медь, алюминий, их сплавы, магнитные материалы);
· электротехническое
оборудование производственного назначения (сварочные аппараты, двигатели,
светотехническое оборудование, реле, низковольтные аппараты, кабель и др.);
· изделия электронной
промышленности (интегральные схемы, микропроцессоры, печатные платы и т.д.);
· электронное оборудование
бытового и производственного назначения;
· электроинструменты;
· оборудование для
спутников связи;
· терминология.
МЭК принято более 2 тыс. международных
стандартов. По содержанию они отличаются от стандартов ИСО большей конкретикой:
в них изложены технические требования к продукции и методам ее испытаний, а
также требования по безопасности, что актуально не только для объектов
стандартизации МЭК, но и для важнейшего аспекта подтверждения соответствия -
сертификации на соответствие требованиям стандартов по безопасности. Для
обеспечения этой области, имеющей актуальное значение в международной торговле,
МЭК разрабатывает специальные международные стандарты на безопасность
конкретных товаров. В силу сказанного, как показывает практика, международные
стандарты МЭК.
В составе МЭК несколько особый статус
имеет Международный специальный комитет по радиопомехам (СИСПР), который
занимается стандартизацией методов измерения радиопомех, излучаемых
электронными и электротехническими приборами. Допустимые уровни таких помех
являются объектами прямого технического законодательства практически всех
развитых стран. Сертификация подобных приборов проводится на соответствие
стандартам СИСПР.
метрологический ответственность допуск посадка
3. Графическое изображение полей допусков и расчет параметров посадок
гладких деталей
Таблица 3.1
|
Характеристики
|
Условные
обозначения
|
Посадки
|
|
|

|
|
|
|
|
|
Номинальный размер
|
 7070707070
|
|
|
|
|
|
Предельные размеры отверстия
70,030
,00070,030
,00070,030
,00070,030
,00070,030
Предельные размеры вала
69,940
,89469,990
,97170,032
,00270,051
,03270,078
|
70,059
|
|
|
|
|
|
|
|
Допуск
отверстия
|
TD
|
0,030
|
0,030
|
0,030
|
0,030
|
0,030
|
|
Допуск вала
|
Td
|
0,046
|
0,019
|
0,030
|
0,019
|
0,019
|
Предельные зазоры
0,136
,0600,059
,0100,028
────
────
Предельные натяги
──
────
──0,032
──0,051
,0020,078
|
0,029
|
|
|
|
|
|
|
|
Средний зазор
|
 0,0980,034──────
|
|
|
|
|
|
|
Средний натяг
|
 ────0.0020,0260,053
|
|
|
|
|
|
|
Допуск посадки с зазором переходной с
натягом
|
ТПS ТПП ТПN
|
0,076
── ──
|
0,049
── ──
|
──
0,060 ──
|
── ── 0,049
|
── ── 0,049
|
Основные
характеристики сопряжений в системе отверстия 70JT7, мм

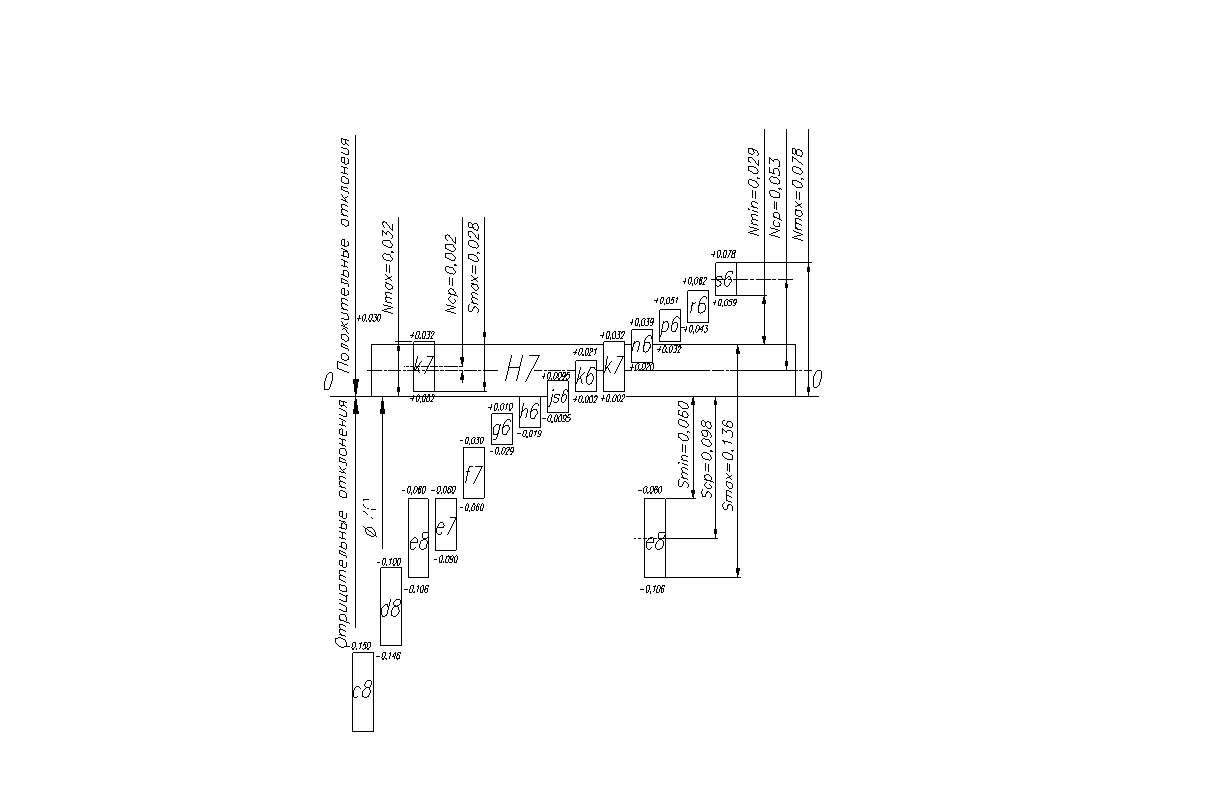

Схемы полей допусков для посадок в системе отверстия 70JT7
Основные характеристики сопряжений в системе вала 70JT7, мм
|
Характеристики
|
Условные
обозначения
|
Посадки
|
|
|
|
|
|
Номинальный
размер
|
7070707070
|
|
|
|
|
|
Предельные размеры отверстия 70,146
,10070,076
,03070,023
,97770,105
,05969,898
Предельные размеры вала 70,000
,97070,000
,97070,000
,97070,000
,97070,000
|
69,970
|
|
|
|
|
|
|
|
Допуск
отверстия
|
TD
|
0,046
|
0,046
|
0,046
|
0,046
|
0,046
|
|
Допуск вала
|
Td
|
0,030
|
0,030
|
0,030
|
0,030
|
0,030
|
Предельные зазоры 0,176
,1000,106
,0300,053
──0,135
,059──
Предельные натяги ──
────
──0,023
────
──0,148
|
0,072
|
|
|
|
|
|
|
|
Средний зазор
|
0,1380,0380,0150,097──
|
|
|
|
|
|
|
Средний натяг
|
────────0,110
|
|
|
|
|
|
|
Допуск посадки
с зазором переходной с натягом
|
ТПS ТПП ТПN
|
0,076
── ──
|
0,076
── ──
|
── 0,076 ──
|
0,076
── ──
|
──
── 0,076
|
