Нормирование точности, допуски и посадки
Государственное
образовательное учреждение высшего профессионального образования
«ТЮМЕНСКИЙ
ГОСУДАРСТВЕННЫЙ НЕФТЕГАЗОВЫЙ УНИВЕРСИТЕТ»
ТЕХНОЛОГИЧЕСКИЙ ИНСТИТУТ
КАФЕДРА «ТЕХНОЛОГИЯ МАШИНОСТРОЕНИЯ»
Контрольная работа
Нормирование точности, допуски и посадки
Вариант
№ 16
Тюмень
2010
Задача №1
Дано: Ø77
, для номинального
размера построить расположение полей допусков трех видов соединений.
Определить и
указать на схеме значение предельных отклонений размеров, зазоров и натягов.
Определить: допуски, посадки и в каких пределах может находиться действительный
размер годной детали.
Решение:

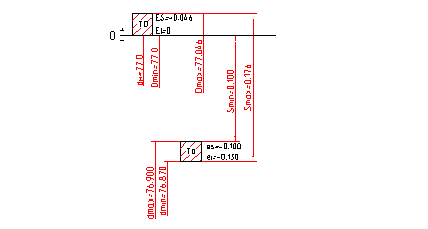

1). Ø77
Н8 ES=+0,046 мм
EI=0 мм
Ø77 d7
es= -0,100 мм
ei= -0,130 мм
Предельные размеры:
Допуск:
Посадка с
зазором
Зазор:
Действительные
размеры годной детали:
для отверстия
от Ø77,046 до Ø77,0 мм
для вала от Ø76,900
до Ø76,870 мм

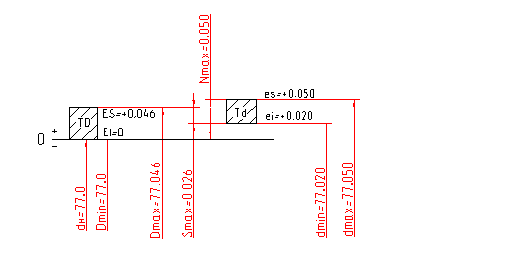

2). Ø77
Н8 ES=+0,046 мм
EI=0 мм
Ø77 n7
es= +0,050 мм
ei= +0,020 мм
Предельные размеры:
Допуск:
Посадка переходная
Зазор и натяг
Действительные
размеры годной детали:
для отверстия
от Ø77,046 до Ø77,0 мм
для вала от Ø77,020
до Ø77,050 мм
3). Ø77
Н8 ES=+0,046 мм
EI=0 мм
Ø77 s7
es= +0,089 мм
ei= +0,059 мм
Предельные размеры:
Допуск:
Посадка с
натягом
Натяг:
Действительные
размеры годной детали:
для отверстия
от Ø77,046 до Ø77,0 мм
Задача №2
Дано: вид
шпоночного соединения –С (свободное), диаметр вала Ø77
1). Выбираем
размеры призматической шпонки:
22 х 14, интервал
длины от 63 до 250 мм
9 мм глубина паза на валу
5,4 мм глубина паза во
втулке
2). Выбираем
поля допусков для шпонки и для пазов зависимости от характера шпоночного
соединения:
для шпонки - 22h9
х 14h11 х 100h14
ширина
шпоночного паза на валу - 22H9
ширина паза во
втулке - 22D10

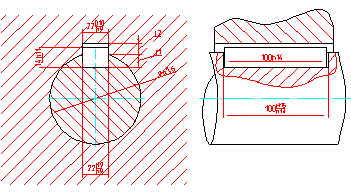

3). Эскиз
шпоночного соединения

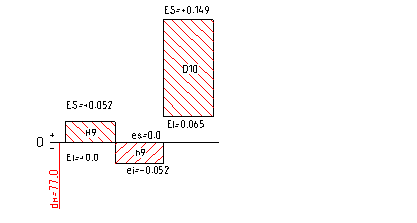

4). Схема
расположения полей допусков шпоночного соединения
5). Условное
обозначение шпонки:
2-22h9 х
14h11 х 100h14 ГОСТ23360-78
Задача №3
Дано:
шлицевое соединение 6х11х14, закалена втулка.
1). Принимаем
способ центрирования шлицевого соединения- центрирование по внутреннему
диаметру втулки d.
2). Находим
из таблицы ширину зуба - b= 3 мм.
3). Находим
из таблицы рекомендуемые поля допусков и посадки для размеров шлицевого
соединения:
Для размера d
= 11
Для размера
b= 3

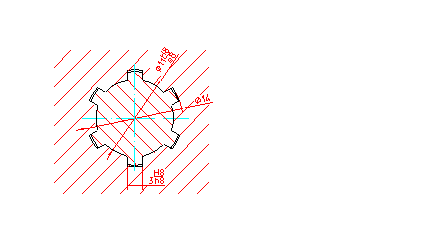

4). Эскиз
шлицевого соединения:

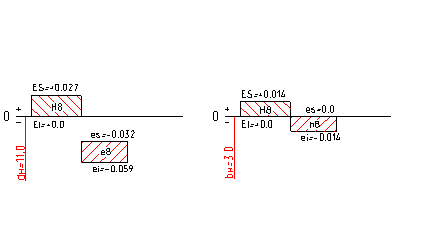

5). Схема
расположения полей допусков шлицевого соединения
6). Условное
обозначение шлицевого соединения
d – 6 x 11 x 14 x 3
