Методика подготовки геодезических данных

ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ

ВЫСШЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ

«ОМСКИЙ ГОСУДАРСТВЕННЫЙ АГРАРНЫЙ УНИВЕРСИТЕТ»

Кафедра геодезии








Методики выполнения расчетов к курсовой работе по дисциплине «Геодезические работы при ведении кадастра»

Специальность 311100










Омск -2004

Введение

Методики предназначены для студентов 3 курса специальности 311100- «Городской кадастр» при выполнении ими курсовой работы на тему «Инженерно-геодезические работы при межевании земель».

В соответствии с учебным планом специальности, составленным на основе ГОС ВПО РФ второго поколения на дисциплину «Геодезические работы при ведении кадастра» выделено 70 часов, из них 31 часа аудиторных занятий и 39 часа внеаудиторной работы. Рабочая программа дисциплины отводит на выполнение курсовой работы 23 часа аудиторных занятий и 7 часов внеаудиторной работы.

Курсовая работа содержит четыре раздела, это:

. Методики подготовки геодезических данных для восстановления утраченных межевых знаков (всего 5 часов, их них 4 часа аудиторных);

.         Перевычисление координат межевых знаков по границам земельных участков в единую систему (всего 6 часов, из них аудиторных -4);

. Инженерно-геодезическое проектирование границ земельных участков при межевании (Всего 12 часа, из них аудиторных-10);

. Методики подготовки геодезических данных для выноса в натуру границ запроектированных участков с расчетом необходимой точности построений (всего 7 часов, из них аудиторных-5).

На подготовительный и заключительный этапы отведено 18 часов (из них 3 часа аудиторных).

Цель методик. Методики издаются в помощь студентам специальности 311100 в комплекте с методическими указаниями к выполнению курсовой работы по дисциплине «Геодезические работы при ведении кадастра» на тему: «Инженерно-геодезические работы при межевании земель». Методики содержат цели, задачи и образовательные требования по дисциплине, содержание, порядок выполнения курсовой работы, порядок сдачи курсовой работы и список рекомендуемой литературы.

Цель, задачи и образовательно-профессиональные требования дисциплины

Дисциплина «Геодезические работы при ведении кадастра» является частью федерального компонента программы подготовки специалиста по специальности 311100.

Целью изучения дисциплины является освоение студентами теоретических знаний; формирование профессионально значимых качеств специалиста.

Задачи изучения дисциплины заключаются в освоении:

способов восстановления утраченных межевых знаков;

способов перевычисления координат из одной системы в другую;

методик и приемов проектирования границ земельных участков;

способов выноса в натуру проектных границ (точек);

методик подготовки геодезических данных с расчетом необходимой точности геодезических построений и выбором геодезических приборов.

В результате выполнения работы студент должен:

знать: теоретические основы геодезических работ при ведении кадастра, этапы, технологии и точность топографо-геодезических работ и элементы проектирования для целей кадастра;

уметь: готовить данные для восстановления утраченных межевых знаков, перевычислять координаты границ в единую систему, выбирая тот или иной способ перевычисления в зависимости от величины угла поворота координатных осей; проектировать границы земельных участков аналитическим способом, применяя различные приемы в зависимости от условий проектирования; выбирать способы разбивочных работ по выносу точек запроектированной границы; подготавливать геодезические данные и выполнять расчеты необходимой точности геодезических построений.

Получить навыки: перевычисления координат в одну систему по дифференциальным формулам и формулам аналитической геометрии; аналитического проектирования границ приемом треугольника и трапеции; подготовки геоданных для выноса проектных точек различными способами (полярным, промеров, угловой засечки, проектного теодолитного хода); расчета необходимой точности геодезических построений и выбора геодезических приборов для каждого из выше перечисленных способов разбивочных работ.



1. Методика подготовки геодезических данных для восстановления утраченных межевых знаков


С течением времени пункты опорной межевой сети утрачивают свое значение (например, в процессе хозяйственной деятельности человека или под воздействием природных факторов пункты изменяют свое положение как в плане, так и по высоте, либо могут быть полностью или частично разрушены. Поэтому нередко возникает задача восстановления межевых знаков. Существует несколько способов восстановления межевых знаков. Студентам предлагается применить два простейших способа восстановления межевых знаков: полярных координат и прямой угловой засечки.

.1 Восстановление утраченных межевых знаков способом полярных координат

Исходные данные: схема восстановления утраченного межевого знака (рисунок 1.1), координаты межевых знаков (таблица 1.1), масштаб кадастрового плана 1:2000.





Таблица 1.1 Координаты межевых знаков

Название пункта межевой сети

Координаты межевых знаков, в м.


Х

У

А

2006,6-0,75*№

3398,5

В

2141,3

3210,2+0,5*№

С

2179,5

3295,7


Примечание: Для индивидуализации задания координаты  и  исправить. Здесь № номер варианта для каждого студента по журналу преподавателя.

Порядок работы:

1. Подготовить геодезические данные восстановления утраченных межевых знаков, решив обратные геодезические задачи. Определить угол β и расстояние S.

2. Составить разбивочный чертеж в произвольном масштабе, на который вынести геодезические данные для восстановления межевого знака.

Установить необходимую точность геодезических построений (угла и линии), исходя из допустимой ошибки восстановления  для земель городов равной 0,1 м, согласно инструкции [1], и используя формулу для определения ошибки положения точки, определенной способом полярных координат

,(1.1)

Применив принцип равных влияний, рассчитать ошибки  и .

;,(1.2)

4. Выбрать геодезические приборы и технологию восстановления межевых знаков.

При восстановлении утраченного межевого знака способом полярных координат необходимо выбрать приборы для вынесения угла и линии.

Если , то используем ленту или рулетку,

если , то применяем светодальномер СТ5, ошибка измерения расстояния для которого составляет .

Если , то выбираем теодолит Т30 с построением угла одним полуприемом,

если , то теодолит из группы Т5 с построением угла одним полуприемом,

если , то теодолит из группы Т2 с построением угла одним полуприемом.

1. Рассчитать ожидаемую точность восстановленного межевого знака по формуле (1.1) с учетом выбранных приборов и технологии.

Ожидаемое значение  должно быть не грубее 0,1 м для городских земель.

1.2 Восстановление утраченных межевых знаков способом прямой угловой засечки

Исходные данные: схема межевой сети (рисунок 1.2), координаты межевых знаков (таблица 1.1).





Порядок выполнения работы.

. Подготовить геодезические данные для восстановления утраченного межевого знака, решив обратные геодезические задачи. По дирекционным углам сторон, полученным из решения обратных геодезических задач, определить геодезические данные - углы β1, β2 и контрольный угол -g:

,(1.3)

,(1.4)

.(1.5)

. Составить разбивочный чертеж в произвольном масштабе, на который вынести значения углов  и , и для контроля угол .

.Установить необходимую точность геодезических построений углов по формуле (1.7), исходя из допустимой ошибки восстановления  для городских земель равной 0,1 м [1] и формулы для ошибки положения точки, определенной прямой угловой засечкой.

,(1.6)

.(1.7)

Если  вычисляется в минутах, то ,

если  вычисляется в секундах, то .

.Выбрать геодезический прибор и методику построения углов, исходя из значения , вычисленного по формуле (1.7).

Если , то выбираем теодолит Т30 с построением угла одним полуприемом;

если , то теодолит из группы Т5 с построением угла одним полуприемом;

если , то теодолит Т2 с построением угла одним полуприемом.

5.       Рассчитать ожидаемую точность восстановления межевого знака по формуле (1.6) с учетом выбранного прибора и методики построения углов b1 и b2.

Если выбран теодолит Т30, то ошибка построения угла одним полуприемом составит ;

если теодолит группы Т5, то ошибка построения угла одним полуприемом составит ;

если теодолит группы Т2, то ошибка построения угла одним полуприемом составит .

Вычисленное значение  должна быть не грубее 0,1 м для городских земель, согласно инструкции по межеванию [1].



2. Перевычисление координат межевых знаков по границам земельных участков в единую систему

Исходные данные.

На практике нередко возникает задача перевычисления координат одного полигона в систему координат другого полигона. Это возможно в том случае, если имеется одна связующая линия (два межевых знака с известными координатами в одной и другой системе).

Координаты межевых знаков трех смежных земельных участков приведены в таблице 2.1, схема межевой сети представлена на рисунке 2.1.

Требуется перевычислить координаты межевых знаков по границам участков в систему координат I полигона.

Перевычисление произвести аналитическим способом по формулам аналитической геометрии и дифференциальных формул.

Таблица 2.1 Координаты межевых знаков

№ точек

Координаты, м

№ точек

Координаты, м


Х

У


Х

У


Полигон I


Полигон III

А

63037,6

36487,4

С

61212,2

37774,3

В

63298,5

38311,6

8

60698,8

37364,9

С

61212,2

37774,3

9

60384,8

37051,5


Полигон II

10

60348,2

36498,5

В

См. примечание

См. примечание

11

60806,9

36125,2

1

62486,8

39762,7

12

61314,9

35596,7

2

62331,9

40473,2

13

62051,8

35146,5

3

61849,5

40425,9

14

62671,9

35437,7

4

61241,7

40489,7

15

63076,4

35921,6

5

60546,4

39953,9

А

См. примечание

См. примечание

6

60237,9

39211,2




7

60300,5

39624,5




С

60469,9

38297,7




Примечание: Координаты точек А и В рассчитать по индивидуальным вариантам (№ -номер варианта по списку преподавателя) Хв = 62555,3 - 0,75 № ; Ув= 38835,1 +3,0 №; ХА = 63031,4 + 0,50 № ; УА= 36478,6 +0,6 №.


Рисунок 2.1- Схема межевой сети.

Порядок выполнения задания.

.         Решением обратных геодезических задач вычислить длины линий и дирекционные углы замыкающих СА и СВ в системе координат I полигона и в системах координат смежных полигонов

 ;(2.1)

Sin, Cos;(2.2)

Контроль: Sin²α + Cos²α = 1 ± 3·10.(2.3)

Все вычисления выполнить в таблице. Пример оформления результатов вычислений представлен в таблице 2.1.

Таблица 2.2 Пример решения обратных геодезических задач

№ полигона

Узл.точки: Конечная, Начальная

Yк, ΔY=(Yк-Yн), Yн.

Xĸ, ΔX=(Xĸ-Xн), Xн.

Sinα, S, Cosα

r, α Sin²α+Cos²α

 I

А  С

36487,4 -1286,9 37774,3

63037,6 1825,4 61212,2

0,576207 2233,4 0,817319

СЗ:35º11,0´ 324º49,0´ 1,000025


.         Вычислить углы поворотов осей систем координат смежных полигонов относительно I полигона

,(2.4)

,(2.5)

где  - дирекционные углы замыкающей СА, вычисленные по координатам I и III полигонов;

 - дирекционные углы замыкающей СВ, вычисленные по координатам I и II полигонов.

.         Оценить качество теодолитных ходов, проложенных по границам участков по относительной ошибке замыкающей стороны - :

 , (2.6)

,(2.7)

если относительные расхождения не превышают , то теодолитные ходы считаются удовлетворительными по качеству и могут быть использованы в качестве межевой сети сборного плана.

.1 Перевычисление координат межевых знаков по границам земельных участков в единую систему с использованием дифференциальных формул

Координаты межевых знаков III полигона перевычислить в систему координат I полигона с использованием дифференциальных формул (для малых углов поворотов осей). Для этого рассчитать поправки к кординатам:

, (2.8)

.(2.9)

ΔX и ΔΥ - приращения координат в системе III полигона,

 -постоянный множитель (удерживать пять значащих цифр).

Правильность вычислений рекомендуется проверить по контрольным суммам:

                                         (2.10)

.

Допускается расхождение в пределах ± , где n - число сторон в ходе. Пример перевычислений координат с использованием дифференциальных формул представлен в таблице 2.2.

Таблица 2.2 Перевычисление координат точек III полигона в систему I полигона

К=

0,00482










№ точек

Хст

Уст

DХст

DУст

d(DC)

d(DY)

Х

У

С

61212,2

37774,3

-513,4

-409,4

1,88

-2,36

-511,52

-411,76

61212,20

37774,3

8

60698,8

37364,9

-314,0

-313,4

1,44

-1,45

-312,56

-314,85

60700,71

37362,58

9

60384,8

37051,5

-36,6

-553,0

2,55

-0,17

-34,05

-553,17

60388,18

37047,79

10

60348,2

36498,5

458,7

-373,3

1,72

2,11

460,42

-371,19

60354,15

36494,67

11

60806,9

36125,2

508,0

-528,5

2,43

2,34

510,43

-526,16

60814,59

36123,52

12

61314,9

35596,7

736,9

-450,2

2,07

3,39

738,97

-446,81

61325,05

35597,41

13

62051,8

35146,5

620,1

291,2

-1,34

2,85

618,76

294,05

62064,05

35150,65

14

62671,9

35437,7

404,5

483,9

-2,23

1,86

402,27

485,76

62682,84

35444,75

15

63076,4

35921,6

-45,0

557,0

-2,56

-0,21

-47,56

556,79

63085,14

35930,56

А

63031,4

36478,6







63037,60

36487,40

ХАС=

1819,2


1819,2

-1295,7

5,96

8,37

1825,16

-1287,33

63037,6

36487,4

УАС=


-1295,7


теор.=

6,24

8,77

1825,4

-1286,9









f(DX);f(DУ)

-0,24









поправки

0,03

0,05



.2 Перевычисление координат межевых знаков по границам земельных участков в единую систему с применением формул аналитической геометрии

геодезический построение межевой земельный

Координаты межевых знаков II полигона перевычислить в систему I полигона с использованием формул аналитической геометрии, которые применяются при любых значениях улов поворотов координатных осей

ΔΧнов = ΔΧст · Cos δα - ΔΥст · Sin δα,

ΔΥнов = ΔΥст · Cos δα + ΔΧст · Sin δα .(2.11)

Контроль:

[ΔΧнов] = ΔΧВС · Cos δα - ΔΥВС · Sin δα,

[ΔΥнов] = ΔΥВС · Cos δα + ΔΧВС · Sin δα .(2.12)

Допускается расхождение в пределах ± . Пример вычислений представлен в таблице 2.3.

Таблица 2.3. Перевычисление координат точек II полигона в систему I полигона

cosda(II)=

0,99999999

sinda(II)=

-0,0001492






№ точек

Х(II)

У(II)

DХст

DУст

Х

У

В

62555,3

38835,1

-68,5

927,6

-68,36

927,61

63298,5

38311,6

1

62486,8

39762,7

-154,9

710,5

-154,79

710,52

63230,14

39239,21

2

62331,9

40473,2

-482,4

-47,3

-482,41

-47,23

63075,34

39949,73

3

61849,5

40425,9

-607,8

63,8

-607,79

63,89

62592,94

39902,51

4

61241,7

40489,7

-695,3

-535,8

-695,38

-535,70

61985,15

39966,40

5

60546,4

39953,9

-308,5

-742,7

-308,61

-742,65

61289,77

39430,70

6

60237,9

39211,2

62,6

413,3

62,66

413,29

60981,16

38688,05

7

60300,5

39624,5

169,4

-1326,8

169,20

-1326,83

61043,82

39101,34

С

60469,9

38297,7





61213,02

37774,51

ХСВ=

-2085,4


-2085,4

-537,4

-2085,48

-537,09

61212,2

37774,3

УСВ=


-537,4


практ.-2085,5-537,09-0,82-0,21









теор.-2086,3-537,3









f

0,82

0,21




3. Инженерно-геодезическое проектирование границ земельных участков

Перед выполнением задания изучить в учебнике [2] § 26-28 , стр.57-65, § 32 , стр. 78-82, § 39, стр.97-104.

Исходные данные.

Координаты опорных межевых знаков (ОМЗ), определенные по программе полигонометрии 1-го разряда, представлены в таблице 3.1.

Таблица 3.1 Координаты ОМЗ, в метрах.

№ ОМЗ

Х

У

1

2042,87-2№

3345,87+№

2

2439,55

3146,41

3

2701,00+1,5№

3665,37+№

4

2304,32

3865,83

Примечание: Для индивидуализации заданий изменить координаты для 1-го и 3-го ОМЗ. № -номер варианта для студента по журналу преподавателя, выраженный в метрах.

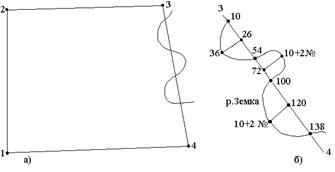

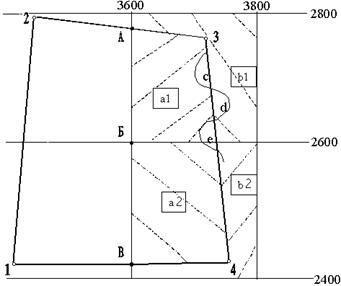

Схема опорной межевой сети и абрис съемки границы, идущей по живому урочищу (р. Земка), показаны на рисунке 3.1.

3.1 Определение общей площади земельного участка комбинированными способами

.1.1 Определить общую площадь земельного участка, комбинируя аналитический способ и способ А.И. Савича

Для этого вычислить площадь полигона 1-2-А-Б-В, образованного опорными межевыми знаками 1,2, и вспомогательными точками А, Б, В (рисунок 3.2) по формуле (3.1).

 (3.1)

Координаты вспомогательных точек рассчитать следующим образом:

точка «Б» лежит на пересечении осей координатной сетки, то есть, ее координаты известны (ХБ = 2600,00; УБ = 3600,00);

для точки «А» известна ордината УА = 3600,00 , так как она лежит на координатной оси, ХА найдем по следующей формуле (3.2)

.(3.2)

Аналогично найдем координаты точки «В». УВ = 3600,00- лежит на координатной оси, а Хв вычислить по формуле (3.3)

.(3.3)

Общая площадь землепользования будет равна

(3.4)

Площади фигур а1 и а2 определить используя способ А.Н. Савича. Для этого наметить секции, включающие один или несколько квадратов координатной сетки с известными площадями. На рисунке 3.2 выделено две секции по одному квадрату координатной сетки каждая. Планиметром в делениях планиметра измерить площади фигур а1 и в1, составляющие первую секцию, площади фигур а2 и в2, составляющие вторую секцию двумя обводами планиметром при двух положениях полюса. Площади фигур, выраженные в гектарах (или квадратных метрах) получить по следующим формулам:

       (3.5)



При этом по каждой секции выполнить контроль

Раi + Рвi = Рi.(3.6)

В формулах (3.5)-(3.6) аi и вi площади фигур, выраженные в делениях планиметра, Рi-площадь секции, выраженная в гектарах или квадратных метрах.

Относительные расхождения между значениями , представляющими собой цену деления планиметра не должны превышать  от ее величины.


3.1.2 Определить общую площадь землепользования, комбинируя аналитический и механический способы

Работу выполнить в следующем порядке:

.         Вычислить площадь полигона по координатам межевых знаков 1-2-3-4 по формуле (3.1).

.         Измерить планиметром площади фигур c , d , e (Рисунок 3.2), образованные линией 3-4 и речкой Земка (живым урочищем).

.         Вычислить общую площадь в соответствии с рисунком 3.2.

(3.7)

За окончательное значение площади принять значение, полученное с использованием способа А.Н. Савича.

3.2 Геодезическое проектирование границ земельных участков аналитическими способами

.2.1 Запроектировать аналитическим способом к выделению участок заданной площади

Для индивидуализации заданий изменить заданную площадь:

Р = 6 га + 0,1№ га,

где № - номер варианта для студента по журналу преподавателя, выраженный в га.

Проектирование выполнить в трех вариантах:

Вариант 1. - проектная линия проходит параллельно стороне 1-2;

Вариант 2. - проектная линия перпендикулярна стороне 2-3;

Вариант 3. - проектная линия проходит через заданную точку.

Вариант 1.

Проектная линия MN параллельна стороне 1-2 (рисунок 3.3).

Проектирование выполнить приемом трапеции в следующем порядке:

1.       Определить дирекционные углы сторон  длину стороны  из решения обратных геодезических задач.

.         Вычислить углы b1 и b2 по разности дирекционных углов по формуле:

,

.(3.8)

Рисунок 3.3- Проектирование границы земельного участка приемом трапеции.

3.       Найти значение нижнего основания трапеции

 (3.9)

Р- площадь участка выразить в квадратных метрах.

Вычислить высоту трапеции

,(3.10)

и боковые стороны трапеции

(3.11)

4.       Для контроля вычислить по формулам (3.1) площадь полученного участка 12 MN. Координаты точек М и N рассчитать по следующим формулам:

 , (3.12)

, . (3.13)

Вариант 2.

Проектная линия LK перпендикулярна стороне 2-3 (Рисунок 3.4, 3.5)

Проектирование выполнить трапецией в следующем порядке:

Первый случай. Если w<90°.

.         Опустить перпендикуляр из точки 4 к стороне 2-3. Определить дирекционные углы сторон , длину стороны  из решения обратных геодезических задач.

Рисунок 3.4 - Проектирование линией перпендикулярной заданному направлению (для 1-го случая).

Вычислить угол w по разности дирекционных углов и сторону  по формулам:

,

     (3.14)

Определить площадь треугольника О-3-4 по формуле:

.(3.15)

Вычислить площадь четырехугольника 1-2-0-4, для этого рассчитать площадь фигуры 1-2-3-4 по координатам - ( ) по формуле (3.1) и сравнить ее с заданной площадью проектируемого участка Р, получить площадь трапеции -Ртр.

 ,

.(3.16)

2.       Определить угол b по формуле:

.(3.17)

Вычислить сторону  по формуле:

.(3.18)

Определить стороны  и  по формулам:

   (3.19)

3.       Вычислить для контроля по координатам точек площадь Р12LK.

Координаты точек получить по формулам:

(3.20)

Второй случай. Если w>90°.


.         Опустить перпендикуляр на линию  из точки 3.

Определить угол w, и сторону  из решения обратных геодезических задач.

Вычислить углы b и φ и линии , .

 (3.21)  (3.22)

2.       Определить площадь фигуры 1-2-3-0 и сравнить ее с заданной площадью участка Р.

(3.23)

.         Найти стороны ,  и  по формулам:

(3.24)

(3.25)

(3.26)

.Вычислить для контроля по координатам точек площадь Р12LK.

Координаты точек получить по формулам:

(3.27)

Вариант 3.

Проектная линия проходит через межевой знак 2 (рисунок 3.6).

Проектирование выполнить способом треугольника в следующем порядке.

. Решить обратные геодезические задачи, найти , , .

. Вычислить угол b и сторону S1-T.

, (3.28)

.(3.29)

Рисунок 3.6 - Проектирование линией проходящей через заданную точку

.Для контроля определить по координатам площадь Р1-2-Т, координаты точки Т вычислить по формулам:

(3.30)

.3 Проектирование границ земельных участков графическим способом

Запроектировать в фигуре, образованной межевыми знаками 1-2-Т четыре участка равной площади графическим способом (рисунок 3.7).

Проектирование выполнить способом трапеции, линиями параллельными стороне 2-Т в следующем порядке.

.         Вычислить площади проектируемых участков

,(3.31)

где  - площадь фигуры 1-2-Т.

2. На плане приближенно наметить границу первого участка и измерить с использованием масштабной линейки среднюю линию полученной трапеции.

Рисунок 3.7 - Проектирование участков равной площади.

Вычислить высоту полученной трапеции

.(3.32)

. Отложить половину высоты и уточнить на плане положение средней линии.

Измерить новое значение средней линии и вычислить новое значение высоты.

Действия повторяют до тех пор, пока две соседние высоты не попадут в допуск  в масштабе кадастрового плана. Если разность высот не превышает допуска, то отложить полное значение высоты и провести линию - границу первого участка, параллельную линии 1-Т.

4. Аналогично запроектировать границу второго участка.

Все вычисления и увязку запроектированных площадей произвести в таблице следующей формы:

Таблица 3.1 Проектирование земельных участков графическим способом

№ участка (i)          Текущее значение средней линии трапеции , мТекущее значение высоты трапеции

, мОкончательное значение средней линии трапеции

(),мОкончательное значение высоты

трапеции

(),мПлощадь запроектированного участка

кв.мУвязанная площадь участка

,

кв.м








297,80 309,80 310,00

63,80 61,30 61,29

310,00

61,29

18999

18999

2



3



4










Площадь третьего участка, оставшегося после выделения двух участков, вычислить по формуле

*,(3.33)

где а- основание и h*- высоту треугольника измерить на плане.

Площадь треугольника для контроля вычислить дважды по различным основаниям и высотам.

4.       Определить невязку и проверить ее на допустимость

,(3.34)

.(3.35)

5.       Распределить допустимую невязку поровну на все запроектированные участки.

.4 Проектирование участка графомеханическим способом

Из участка земли, ограниченного межевыми знаками 2-Т-4-3 запроектировать к выделению участок площадью *.

.Определить площадь проектируемого участка .

2.Провести проектную границу параллельно линии 2-3. Для этого предварительно наметить границу участков в фигуре, образованной межевыми знаками 2-Т-4-3.

Измерить площадь предварительно спроектированного участка Т-E-F-4 планиметром () двумя обводами при разном положении точек полюса.

. Вычислить избыточную или недостающую площадь-, для этого сравнить заданную площадь проектируемого участка с измеренной планиметром знак плюс у значения площади, полученной по формуле (3.36), будет означать что предварительно спроектированный участок нужно увеличить на недостающую площадь, знак минус- уменьшить на величину избыточной площади.

,(3.36)

Рисунок 3.8 - Проектирование участка графо-механическим способом.

4. Запроектировать недостающую или избыточную площадь . Для этого на глаз наметить трапецию с основанием параллельным линии EF, провести и измерить в ней среднюю линию. Вычислить высоту трапеции по формуле (3.32). Далее, выполнить действия предписанные в разделе 3.3 п.п. 1-3 для проектирования графическим способом. Если разность высот попала в допуск, то отложить полное значение высоты и провести линию границы участка параллельную стороне 2-3.

. Планиметром определить площадь полученного участка. Допустимое расхождение от проектной площади составляет: . Если не попадет в допуск, то повторить действия с пункта 4.

4. Методика подготовки геодезических данных для выноса в натуру границ запроектированных участков с расчетом необходимой точности геодезических построений

.1 Методика подготовки геодезических данных и расчет необходимой точности построения для выноса в натуру точек M и N способом полярных координат

Порядок работ.

1. Подготовить геодезические данные для выноса границы земельного участка в натуру , , ,, , решив обратные геодезические задачи.

Вычислить углы b1, b2 . , .

2.       Установить необходимую точность выноса проектной границы в натуру. Положение точки зависит от ошибок построения угла и расстояния.

,(4.1)

Рисунок 4.1 - Схема выноса в натуру точек способом полярных координат.

В инструкции по межеванию [1] указано, что ошибка взаимного положения для городских земель должна быть не более 0,1 м. Для масштаба 1:2000  0,1м.

. Применяя принцип равных влияний, когда угловые ошибки и линейные влияют в равной степени, определить необходимую точность угловых и линейных построений при выносе в натуру (4.2).

,

 .             (4.2)

. Выбрать приборы для выноса проектных точек в натуру.

Если , то используем ленту или рулетку,

при , то применяем светодальномер СТ5 (.

Если , то выбираем теодолит Т30 с отложением угла одним полуприемом,

при , то теодолит Т5, с отложением угла одним полуприемом,

при , то теодолит Т2, с отложением угла одним полуприемом.

. Для выбранных приборов вычислить ожидаемую точность выноса в натуру с учетом выбранных приборов по формуле (4.1). В результате должны получить м.

. Составить разбивочный чертеж.

4.2 Методика подготовки геодезических данных и расчет необходимой точности построения для выноса в натуру точки Т способом прямой угловой засечки с межевых знаков 2 и 3

Порядок работ:

. Решить обратные геодезические задачи и определить геодезические данные для выноса проектной границы в натуру.

,

,       (4.3)

,

, , - измерить на плане и выразить в метрах.

. Установить необходимую точность выноса проектной границы в натуру. Положение точки зависит от ошибки измерения угла.

,(4.4)

В инструкции по межеванию указано, что ошибка взаимного положения для городских земель должна быть не более 0,1 м. Для масштаба 1:2000 0,1м.


Определить необходимую точность построения угла для выноса точки в натуру по формуле (4.5).

, (4.5)

. Выбрать приборы для выноса проектных точек в натуру.

Если , то выбираем теодолит Т30,

при , то теодолит 2Т5К,

.Для выбранных приборов вычислить ожидаемую точность выноса в натуру с учетом выбранных приборов по формуле (4.4). В результате должны получить для городских земель м.

.Составить разбивочный чертеж.

4.3 Методика подготовки геодезических данных и расчет необходимой точности для выноса в натуру границ земельных участков проектным теодолитным ходом

Порядок работы.

. Графически с плана снять координаты точек а, b, c, d. Запроектировать теодолитный ход так, чтобы он проходил через все точки, которые необходимо вынести в натуру. Определить приращения координат, по которым вычислить расстояния и дирекционные углы. По дирекционным углам найти углы поворота.

,

 ,                                       (4.6)

.


Вычисления вести в таблице следующего вида.

Таблица 4.1 Ведомость вычисления геодезических данных для выноса в натуру способом теодолитного обхода

№пп

углы

SприращенияХУ









/\Х

/\У



1

2

3

4

5

6

7

8

1


61°44'43"






Т

302°40'33"

299°04'10"

74,71

36,3

-65,3

2181,4

3637,1

237°27'35"241°36'35"286,45-136,2-252,02217,73571,8








88°08'23"333°28'13"72,7665,1-32,52081,53319,8








91°44'34"61°43'38"235,61111,6207,52146,63287,3








304°18'35"297°25'03"114,2352,6-101,42258,23494,8








f

235°34'24"

241°50'39"

165,94

-78,3

-146,3

2310,8

3393,4

e

87°46'30"

334°04'09"

230,28

207,1

-100,7

2232,5

3247,1

2

93°08'08"

60°56'01"




2439,6

3146,4

3










. Рассчитать необходимую точность геодезических построений на основе формулы профессора А.В. Гордеева для ошибки в конце вытянутого разомкнутого хода с примерно равными сторонами.

(4.7)

Применяя принцип равных влияний и полагая, что наиболее слабым местом является середина хода, рассчитать  и .

,(4.8)

, .(4.9)

. Установить необходимую точность построения, согласно данным таблицы 4.2.

Таблица 4.2 Вид построения и его характеристики

Вид построения

Относительная ошибка

Ошибка измерения углов

1

2

3

Полигонометрия 1 разряда


Полигонометрия 2 разряда


Теодолитный ход 1 порядка



Относительную ошибку найти как , где S = , n- количество сторон.

.Выбрать приборы и технологию по классу построения.

Если теодолитный ход, то теодолит Т30 и мерную ленту (рулетку).

Если полигонометрия 2 разряда, то 2Т5К и СТ5.

Если полигонометрия 1 разряда, то Т2 и СТ5.

5.Рассчитать ожидаемую ошибку построения по формуле (4.7) в соответствии с выбранными приборами и методиками построения. Вычисленная ошибка должна быть меньше 0,1 м. Вычисленные углы и линии подписать на плане.

4.4 Методика подготовки геодезических данных и расчет необходимой точности для выноса в натуру точек L и K способом промеров

Рисунок 4.4 - Схема выноса в натуру точек способом промеров.

Порядок работ.

.Подготовить геодезические данные для выноса границы в натуру ,  и ,  (для контроля), решив обратные геодезические задачи.

.Установить необходимую точность выноса проектной границы в натуру.

(9.10)

В инструкции по межеванию указано, что ошибка взаимного положения должна быть не более 0,1 м для земель городов. Если ошибка за счет исходных данных на порядок меньше ошибки отложения расстояния, то mt = ms = 0,1м. Для получения характеристики сети вычислить относительную ошибку:

.(9.11)

3.Выбрать приборы для выноса проектных точек в натуру.

Если , то используем ленту или рулетку,

при , то применяем светодальномер СТ5  (измерение двумя приемами),

при ., то применяем светодальномер СТ5  (измерение четырьмя приемами).

.Для выбранных приборов вычислить ожидаемую точность выноса в натуру с учетом выбранных приборов по формуле (9.10). В результате должны получить м.

.Составить разбивочный чертеж.

5. Порядок сдачи курсовой работы

Оформление курсовой работы.

Курсовая работа формируется в папку, в которую вкладываются:

пояснительная записка, объемом около 10 - 15 страниц, содержащая введение, описание выполняемой работы, расчеты и выводы сделанные на основании расчетов. В конце пояснительной записки приводится общее заключение по итогам, выполненной работы и список использованной литературы;

проектный план, оформленный «в карандаше»;

разбивочные чертежи.

Сдача работы.

Курсовая работа сдается преподавателю на проверку в соответствии с графиком выполнения курсовых работ и проектов на кафедре, но не позднее, чем за неделю до конца текущего семестра.

После проверки работы преподавателем и исправления замечаний студентом, проводится собеседование, в процессе которого преподаватель контролирует навыки и умения, полученные при выполнении работы. При оценке курсовой работы учитывается качество выполнения расчетов и чертежей, срок сдачи работы, и ответы на вопросы при собеседовании.

Список рекомендуемой литературы

1. Инструкция по межеванию земельных участков. - М.: Росземкадастр, 2002. - 29с.

. Маслов А.В., Юнусов А.Г., Горохов Г.И. Геодезические работы при землеустройстве. - М.: Недра, 1990.-215 с.

Похожие работы на - Методика подготовки геодезических данных



Не нашел материал для своей работы?
Поможем написать качественную работу
Без плагиата!
