Методика выполнения крупномасштабных съемок в городских условиях

ТЕМА ВЫПУСКНОЙ КВАЛИФИКАЦИОННОЙ РАБОТЫ:

Методика выполнения крупномасштабных съёмок в городских условиях

Оглавление

Введение

Глава 1. Топографические планы масштабов 1:5000, 1:2000, 1:1000 и 1:500

.1 Основание и руководящие документы на топографическую съёмку

.1.1 Последовательность производства топографических съёмок

.1.2 Основание производства работ

.1.3 Задачи и основные исходные данные для производства работ

.1.4 Основание определения границ участков

.1.5 Обеспечение единства измерений

.1.6 Нормативные акты по безопасности выполнения работ

.2 Виды и назначение крупномасштабных планов

.2.1Топографические планы масштаба 1:5000

.2.2Топографические планы масштаба 1:2000

.2.3Топографические планы масштаба 1:1000

.2.4Топографические планы масштаба 1:500

.3 Требования к содержанию инженерно-топографических планов.

.3.1 Содержание топографических планах масштабов 1:5000, 1:2000, 1:1000 и 1:500

.3.2 Требования к содержанию топографических планов

1.4 Порядок выполнения работ при крупномасштабных съёмках и общие технические требования

1.5 Проектирование топографо-геодезических работ. Сбор топографо-геодезических материалов

.5.1 Основание для выполнения топографо-геодезических работ

.5.2 Содержание технического проекта

.5.3 Анализ материалов

Глава 2. Порядок производства работ при крупномасштабной топографической съёмке

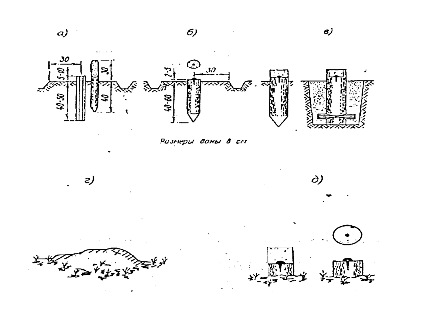

.1 Рекогносцировка и постройка геодезических знаков. Закладка центров

.2 Проложение полигонометрического хода 4 класса, 1 и 2 разрядов 2.3 Высотное обоснование, нивелирование

2.4 Методы производство топографической съемки масштаба 1:10000, 1:5000, 1:2000, 1:1000, 1:500, 1:200

2.4.1 Требования к производству и точности топографических съёмок

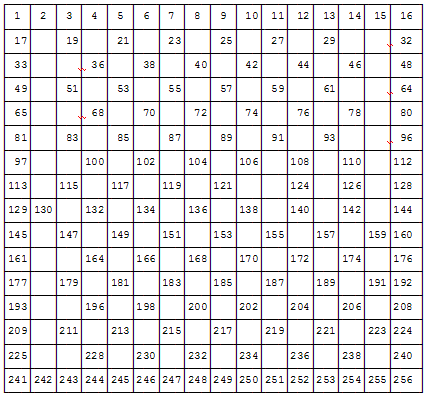

2.4.2 Разграфка и номенклатура листов планов

.5 Горизонтальная и высотная (вертикальная) съемка застроенных территорий

.6 Съемка подземных и надземных сооружений и требования к изображению элементов

Глава 3. Методика выполнения работ по составлению топографического плана м-ба 1:500 для проектирования в городских условиях

.1 Изучение исходных материалов их характеристика объекта

.2 Рекогносцировка объекта и пунктов планово-высотного обоснования

.3 Планово-высотное обоснование

.4 Съемка подробностей и обследование подземных коммуникаций

.5 Обработка результатов планово- высотного обоснования

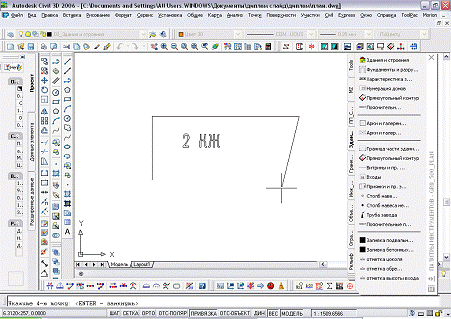

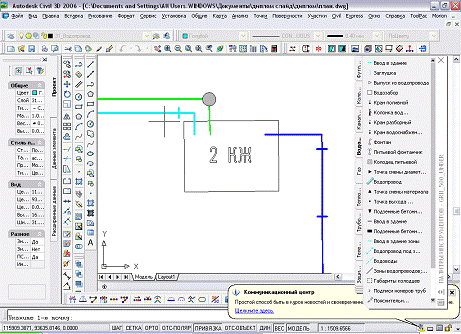

.6 Составление топографического плана м-ба 1:500

Заключение

Список использованной литературы

Введение

Потребности народного хозяйства в материалах крупномасштабных топографических съемок для обеспечения развития территориально-производственных комплексов, разведки и освоения месторождений полезных ископаемых, проектирования, строительства или реконструкции промышленных, сельскохозяйственных и энергетических объектов, проведения мелиорации, землеустройства, для городского и сельского хозяйства и других задач на современном этапе все более и более возрастают.

Обеспечение потребности народного хозяйства высококачественными материалами крупномасштабных топографических съемок требует постоянного поддержания на современном уровне нормативно-технических актов, регламентирующих их выполнение.

Результаты топографических съемок местности - топографические планы - могут быть представлены в графическом виде или в виде цифровой модели местности.

Построение цифровых моделей местности осуществляется с использованием ЭВМ. Исходная топографо-геодезическая информация о местности, необходимая для создания цифровых моделей, а также путем преобразования в цифровую форму картографического изображения.

На топографических планах, как правило, изображаются все объекты и контуры местности, элементы рельефа, предусмотренные действующими Условными знаками.

Для решения отдельных отраслевых задач могут создаваться специализированные топографические планы.

Технические требования к специализированным топографическим планам излагаются в ведомственных инструкциях.

Требования, не предусмотренные такими инструкциями или общеобязательными нормативно-техническими актами, могут допускаться лишь в порядке исключения по согласованию с органами государственного геодезического надзора.

Основной целью моей дипломной работы показать актуальность внедрения современных средств геодезии при выполнения крупномасштабных съёмок в городских условиях.

Глава 1. Топографические планы масштабов 1:5000, 1:2000, 1:1000 и 1:500

.1 Основание и руководящие документы на топографическую съёмку

Топографическая крупномасштабная съёмка производится для инженерно-геодезических изысканий при строительстве и должна обеспечивать получение топографо-геодезических материалов и данных о ситуации и рельефе местности (в том числе дна водотоков, водоемов и акваторий), существующих зданиях и сооружениях (наземных, подземных и надземных) и других элементах планировки (в цифровой, графической, фотографической и иных формах), необходимых для комплексной оценки природных и техногенных условий территории (акватории) строительства и обоснования проектирования, строительства, эксплуатации и ликвидации объектов, а также создания и ведения государственных кадастров, обеспечения управления территорией, проведения операций с недвижимостью.

Инженерно-геодезические изыскания для строительства должны выполняться в порядке, установленном действующим законодательными и нормативными актами Российской Федерации, в соответствии с требованиями СНиП 11-02-96.

При инженерно-геодезических изысканиях должны соблюдаться требования нормативно-технических документов Федеральной службы геодезии и картографии России (Роскартография), регламентирующих геодезическую и картографическую деятельность в соответствии с федеральным законом «О геодезии и картографии».

Инженерно-геодезические изыскания для строительства должны выполняться юридическими и физическими лицами, получившими в установленном порядке лицензию на их производство в соответствии с «Положением о лицензировании строительной деятельности» (постановление Правительства Российской Федерации от 25 марта 1996 г. № 351), предусматривающим выполнение:

топографо-геодезических и картографических работ при осуществлении строительной деятельности (по перечню работ, согласованному с Федеральной службой геодезии и картографии России);

инженерно-геодезических изысканий для строительства зданий и сооружений I и II уровней ответственности, геодезических работ в строительстве, а также инжиниринговых услуг.

В результате выполнения инженерно-геодезических изысканий, включающих геодезические, топографические, аэрофотосъемочные, стереофотограмметрические, инженерно-гидрографические, трассировочные работы, геодезические стационарные наблюдения, кадастровые и другие специальные работы и исследования, а также геодезические работы в процессе строительства, эксплуатации и ликвидации предприятий, зданий и сооружений, обеспечиваются:

развитие опорных геодезических сетей, включая геодезические сети специального назначения для строительства;

обновление топографических и инженерно-топографических планов;

создание инженерно-топографических планов (в графической, цифровой, фотографической и иных формах), профилей и других топографо-геодезических материалов и данных, предназначенных для обоснования проектной подготовки строительства (градостроительной документации, обоснований инвестиций в строительство, проектов и рабочей документации);

создание и ведение геоинформационных систем (ГИС) поселений и предприятий, государственных кадастров (градостроительного в соответствии с требованиями СНиП 14-01-96, земельного и др.);

создание и обновление тематических карт, планов и атласов специального назначения (в графической, цифровой, фотографической и иных формах);

создание топографической основы и получение геодезических данных для выполнения других видов инженерных изысканий, в том числе при геотехническом контроле, обследовании грунтов оснований фундаментов зданий и сооружений, разработке мероприятий по инженерной защите и локальном мониторинге территорий, авторском надзоре за использованием изыскательской продукции в процессе строительства;

формирование и ведение государственных территориальных фондов материалов инженерных изысканий органов исполнительной власти субъектов Российской Федерации или местного самоуправления и государственного ведомственного фонда материалов комплексных инженерных изысканий (в том числе инженерно-геодезических изысканий) Федерального органа исполнительной власти по строительству (Госстроя России), а также фондов других министерств и ведомств;

проведение операций с недвижимостью, управление территориями.

Формирование, использование и распоряжение государственными территориальными фондами материалов инженерных изысканий осуществляют в установленном порядке органы архитектуры и градостроительства исполнительной власти субъектов Российской Федерации или местного самоуправления (если это право им делегировано), а государственным ведомственным фондом материалов комплексных инженерных изысканий - Госстрой России.

Инженерно-геодезические изыскания для строительства выполняются как самостоятельный вид инженерных изысканий и в комплексе с другими видами инженерных изысканий (изыскательских работ и исследований), в том числе инженерно-геологическими, инженерно-гидрометеорологическими и инженерно-экологическими изысканиями, а также изысканиями грунтовых строительных материалов и источников водоснабжения на базе подземных вод.

1.1.1 Последовательность производства топографических съёмок

Топографическая съёмка выполняется, как правило, в три этапа: подготовительный, полевой и камеральный.

В подготовительном этапе должны быть выполнены:

оформление соответствующих лицензий на право производства работ;

получение технического задания и подготовка договорной (контрактной) документации;

сбор и обработка материалов прошлых лет на район (участок, площадку) изысканий, а также топографо-геодезических, картографических, аэрофотосъемочных и других материалов и данных, находящихся в государственных и ведомственных фондах;

подготовка программы (предписания) работ в соответствии с требованиями технического задания заказчика и пп. 4.14. и 5.6 СНиП 11-02-96, с учетом опасных природных и техногенных условий территории (акватории);

осуществление в установленном порядке регистрации (получение разрешений) производства работ.

В полевом этапе должны быть произведены рекогносцировочные обследования территории (акватории) и комплекс полевых работ , а также необходимый объем вычислительных и других работ по предварительной обработке полученных материалов и данных для обеспечения контроля их качества, полноты и точности.

В камеральном этапе должны быть выполнены:

окончательная обработка полевых материалов и данных с оценкой точности полученных результатов, с необходимой для проектирования и строительства информацией об объектах, элементах ситуации и рельефа местности, о подземных и надземных сооружениях с указанием их технических характеристик, а также об опасных природных и техноприродных процессах;

составление и передача заказчику технического отчета (пояснительной записки) с необходимыми приложениями по результатам выполненных инженерно-геодезических изысканий; передача в установленном порядке отчетных материалов работ в государственные фонды.

.1.2 Основание производства работ

Регистрацию (выдачу разрешений) производства инженерно-геодезических изысканий осуществляют в установленном порядке органы архитектуры и градостроительства исполнительной власти субъектов Российской Федерации или местного самоуправления (если это право им делегировано).

Регистрацию (выдачу разрешений) производства геодезических и картографических работ федерального назначения при осуществлении строительной деятельности выполняют в установленном порядке органы государственного геодезического надзора Роскартографии в соответствии с «Инструкцией о порядке осуществления государственного геодезического надзора в Российской Федерации». Регистрацию (выдачу разрешений) производства инженерно-геодезических изысканий на действующих железных дорогах федерального назначения в пределах полосы отвода осуществляют в управлениях соответствующих железных дорог.

.1.3 Задачи и основные исходные данные для производства работ

Задачи и основные исходные данные для производства работ, требования к точности работ, надежности и достоверности, а также полноте представляемых топогеодезических материалов и данных в составе технического отчета должны устанавливаться в техническом задании заказчика в соответствии с требованиями СНиП 11-02-96 и в случае необходимости могут уточняться и детализироваться при определении состава и объемов работ в программе инженерных изысканий.

1.1.4 Основание определения границ участков

Границы и площади участков работ должны устанавливаться заказчиком в техническом задании с учетом необходимости обеспечения выполнения других видов инженерных изысканий для строительства, обоснования инженерной защиты от опасных природных и техногенных процессов, а также локального мониторинга их развития на исследуемой территории.

.1.5 Обеспечение единства измерений

Геодезические приборы, используемые для производства работ, на основании закона Российской Федерации «Об обеспечении единства измерений» должны быть аттестованы и поверены в соответствии с требованиями нормативных документов Госстандарта России (ПР 50.2.002-94 и др.).

Организации, выполняющие топографическую съёмку, должны разрабатывать перечни средств измерений, подлежащих поверке, с учетом специфики проводимых работ.

.1.6 Нормативные акты по безопасности выполнения работ

При инженерно-геодезических изысканиях должны соблюдаться требования нормативных документов по охране труда, окружающей природной среды и об условиях соблюдения пожарной безопасности (ПТБ-88 и др.).

По результатам выполненных инженерно-геодезических изысканий должен составляться технический отчет или пояснительная записка в соответствии с требованиями Инструкции.

1.2 Виды и назначение крупномасштабных планов

.2.1Топографические планы масштаба 1:5000

Топографические планы масштаба 1:5000 предназначаются:

для разработки генеральных планов и проектов размещения строительства первой очереди крупных, больших и средних городов <*>; для составления проектов планировки промышленных районов с территории, превышающей 1000 га; для составления проектов наиболее сложных транспортных развязок при разработке генерального плана крупнейшего города; для составления схем размещения проектируемых жилых или промышленных районов в системе крупного, среднего и малого города, обзорных планов проектов инженерных сооружений, инженерных мероприятий и др.; для составления проектов наиболее сложных узлов при решении планировки пригородной зоны;

для составления технических проектов промышленных и горнодобывающих предприятий;

для составления обобщенных генеральных планов морских портов и судоремонтных заводов;

для предварительной разведки III группы месторождений;

для детальной разведки металлических и неметаллических (угли и горючие сланцы) полезных ископаемых по I и II группе месторождений;

для детальной разведки неметаллических полезных ископаемых (карбонатные породы, фосфориты, песок и гравий) по III группе месторождений;

для составления генеральных маркшейдерских планов разрабатываемых нефтегазовых месторождений, проектирования обустройства месторождений и решения горнотехнических задач и вопросов о земельных и горных отводах;

для земельного кадастра и землеустройства колхозов и совхозов с интенсивным ведением хозяйства в районах со сложными условиями местности и малыми размерами сельскохозяйственных угодий;

для составления технических проектов: орошения при поверхностном поливе всего мелиорируемого массива (участки площадью менее 15 кв. км); орошения при поливе дождеванием всего мелиорируемого массива (участки площадью менее 15 кв. км) и типовых участков (мелиорируемый массив площадью 15 кв. км и более); регулируемых водоприемников во всех природных условиях; водохранилищ с площадью зеркала воды от 0,5 до 3,0 кв. км; типовых участков осушения открытыми каналами в закрытой местности, заболоченной грунтовыми водами, с микрорельефом, местности средне- и труднопроходимой (сложные природные условия);

для составления рабочих чертежей массива осушения открытыми каналами в сложных природных условиях: площадок стройматериалов (планы используются и для рабочих чертежей); мостовых переходов; карьеров строительных материалов;

для камерального трассирования автомобильных дорог в условиях сложного рельефа местности, на подходах к крупным населенным пунктам и в других местах со сложной ситуацией;

для проектирования трасс воздушных линий электропередачи в местах пересечений и сближений с сооружениями;

для проектирования и строительства гидроузлов на малых равнинных и горных реках;

для определения на местности проектного контура водохранилища на застроенной территории, на местности, занятой насаждениями (садами, ягодниками, виноградниками и т.д.);

для проектирования железных и автомобильных дорог на стадии технического проекта (выбор направления в горных районах и по принятому направлению в равнинных и холмистых районах);

для проектирования и строительства магистральных каналов (судоходных, водопроводных, энергетических) полосы местности шириной 1 - 2 км на стадии технического проекта в равнинно-пересеченной и всхолмленной или густонаселенной местности.

Топографические планы масштаба 1:5000, являющиеся результатами топографических съемок, служат основой для составления топографических и специализированных планов и карт более мелких масштабов.

.2.2 Топографические планы масштаба 1:2000

Топографические планы масштаба 1:2000 предназначаются:

для разработки генеральных планов малых городов, поселков городского типа и сельских населенных пунктов;

для составления проектов детальной планировки и эскизов застройки; проектов планировки городских промышленных районов, проектов наиболее сложных транспортных развязок в городах на стадии разработки генерального плана;

для составления исполнительных планов горнопромышленных предприятий (рудников, шахт, карьеров, разрезов);

для детальных разведок III группы месторождений металлических и неметаллических полезных ископаемых;

для составления технических проектов и генеральных планов морских портов, судоремонтных заводов и отдельных гидротехнических сооружений;

для составления технического проекта принятого основного варианта тепловых электростанций, водоразбора, гидротехнических сооружений и заграждающих дамб;

для составления технических проектов: орошения при поверхностном поливе площади мелиорируемых объектов 15 кв. км и более (типовые участки занимают 10 - 12% от всей площади, подлежащей мелиорации); типовых участков под вертикальную планировку (нивелирование по квадратам со сторонами 20 x 20 м по подготовленной поверхности); строительства плотин длиной свыше 300 м, дюкеров, шлюзов и т.п., прокладки трасс каналов и напорных трубопроводов, проходящих в стесненных участках и горной местности; строительства водохранилищ с площадью зеркала воды до 0,5 кв. км, для участков русел рек, намечаемых к использованию под канал;

для составления рабочих чертежей: осушения закрытым дренажем; под вертикальную планировку орошаемых земель нивелированием по квадратам со сторонами 20 x 20 м; площадок под гидротехнические сооружения, подсобно-производственные здания и жилищное строительство; строительства "канала-полосы"; местности вдоль оси канала от 100 до 400 м на участках с особо сложными условиями рельефа или геологического строения (косогор, мелкосопочный рельеф, район оползней) и на участках, где канал проектируется в виде трубопровода, укладываемого на анкерных опорах; для регулирования водоприемников на извилистых реках с небольшой величиной изгиба (100 - 150 м) или при сложном рельефе поймы;

для проектирования железных и автомобильных дорог на стадии технического проекта в горных районах и для рабочих чертежей в равнинных и холмистых районах;

для разработки генеральной схемы реконструкции железнодорожного узла;

для составления рабочих чертежей трубопроводных, насосных и компрессорных станций, линейных пунктов и ремонтных баз, переходов через крупные реки, сложных подходов к подстанциям, сложных пересечений и сближений транспортных и других магистралей в местах индивидуального проекта земляного полотна (для линейного строительства).

Кроме того, в масштабах 1:5000 и 1:2000 могут создаваться топографические планы шельфовой зоны океанов, морей и внутренних водоемов.

Топографические планы шельфа предназначаются для локальных геофизических и геологоразведочных работ, составления проектов эксплуатации морских месторождений полезных ископаемых и строительства в море инженерных сооружений, организации подводных плантаций ведения промыслового хозяйства.

1.2.3 Топографические планы масштаба 1:1000

Топографические планы масштаба 1:1000 предназначаются:

для составления технических проектов и рабочих чертежей застройки на незастроенной территории или территории с одноэтажной застройкой;

для решения вертикальной планировки и проектов озеленения территории; для составления планов существующих подземных сетей и сооружений и привязки зданий и сооружений к участкам строительства;

для составления рабочих чертежей бетонных плотин, зданий ГЭС, камер-шлюзов, участков примыкания плотин к скалам (для приплотинных ГЭС);

для разработки проектов переустройства существующих и рабочих чертежей новых железнодорожных станций и узлов;

для детальных разведок и подсчета запасов полезных ископаемых месторождений с исключительно сложным строением и невыраженными рудными жилами, прожилками, трубчатыми и рудными гнездами с неравномерным распределением промышленного оруденения (месторождения ртути, сурьмы, олова, вольфрама и др.);

для сложных инженерных изысканий;

для проектирования: напорных трубопроводов на бетонных фундаментах; гидротехнических сооружений (акведуки, дюкеры, насосные станции) на площади более 2 га; площадок под отдельные строения (ремонтные мастерские, складские базы и др.); полей фильтрации, канализации и теплогазоснабжения в населенных пунктах с плотной застройкой;

для разработки рабочих чертежей при проектировании и строительстве горнодобывающих и обогатительных предприятий;

для геологического обслуживания горных предприятий, разрабатывающих россыпные месторождения.

1.2.4 Топографические планы масштаба 1:500

Топографические планы масштаба 1:500 предназначаются:

для составления исполнительного, генерального плана участка строительства и рабочих чертежей многоэтажной капитальной застройки с густой сетью подземных коммуникаций, промышленных предприятий, для решения вертикальной планировки, составления планов подземных сетей и сооружений и привязки зданий и сооружений к участкам строительства на застроенных территориях города;

для составления рабочих чертежей плотин головного узла бассейнов суточного регулирования, уравнительных шахт, напорных трубопроводов, зданий ГЭС, порталов туннелей, подходных штреков шахт (для арочных и деривационных ГЭС).

Необходимость топографической съемки в масштабе 1:500 должна быть обоснована инженерными расчетами.

Планы масштабов 1:1000 и 1:500 являются основными планами учета подземных коммуникаций и должны отображать точное плановое и высотное положение всех без исключения подземных коммуникаций с показом их основных технических характеристик.

В зависимости от назначения топографических планов устанавливаются масштабы топографических съемок. При этом предусматривается, что топографическая съемка населенных пунктов в зависимости от типа картографируемой территории выполняется только в двух масштабах:

:500 и 1:2000 - на территории с многоэтажной застройкой или территории крупнейшего города (I тип);

:1000 и 1:5000 - на территории с преимущественно одноэтажной застройкой или незастроенной территории (II тип).

Примечание. Съемки масштабов 1:5000 - 1:500 могут производиться и в других случаях, кроме указанных, если потребность в этих съемках надлежащим образом обоснована.

1.3 Требования к содержанию инженерно-топографических планов

1.3.1 Содержание топографических планах масштабов 1:5000, 1:2000, 1:1000 и 1:500

В соответствии Инструкцией на топографических планах масштабов 1:5000, 1:2000, 1:1000 и 1:500 достоверно и с необходимой степенью точности и подробности в зависимости от масштаба плана изображаются:

пункты триангуляции, полигонометрии, трилатерации, грунтовые реперы и пункты съемочного обоснования, закрепленные на местности (наносятся по координатам). На планах масштаба 1:5000 могут не показываться пункты геодезических сетей сгущения в стенах зданий, а также стенные реперы и марки;

здания и постройки жилые и нежилые с указанием их назначения, материала (для огнестойких) и этажности. Постройки, выражающиеся в масштабе плана, изображают по контурам и габаритам их цоколей. Архитектурные выступы и уступы зданий и сооружений отображаются, если величина их на плане 0,5 мм и более;

промышленные объекты - комплексы строений и сооружений заводов, фабрик, электростанций, шахт, карьеров, торфоразработок и т.д.; буровые и эксплуатационные скважины, нефтяные и газовые вышки, цистерны, наземные трубопроводы, линии электропередачи высокого и низкого напряжения, колодцы и сети подземных коммуникаций; объекты коммунального хозяйства. Из подземных трубопроводов обязательному изображению на планах масштаба 1:5000 (кроме застроенной территории) подлежат только нефте-, газо- и водопроводы, положение которых на плане наносится по координатам прокладок, по показаниям приборов поиска подземных коммуникаций или непосредственным изображением, когда их местоположение хорошо читается на местности; на планах масштабов 1:2000 - 1:500 подземные трубопроводы и прокладки показываются в том случае, если имеется исполнительная съемка соответствующего масштаба или специальное задание на съемку подземных коммуникаций;

железные, шоссейные и грунтовые дороги всех видов и сооружения при них - мосты, туннели, переезды, переправы, путепроводы, виадуки и т.п.;

гидрография - реки, озера, водохранилища, площади разливов, приливно-отливные полосы и т.д. Береговые линии наносятся по фактическому состоянию на момент съемки или на межень;

объекты гидротехнические и водного транспорта - каналы, канавы, водоводы и водораспределительные устройства, плотины, пристани, причалы, молы, шлюзы, маяки, навигационные знаки и др.;

объекты водоснабжения - колодцы, колонки, резервуары, отстойники, естественные источники и др.;

рельеф местности с применением горизонталей, отметок высот и условных знаков обрывов, скал, воронок, осыпей, оврагов, оползней, ледников и др. Формы микрорельефа изображаются полугоризонталями или вспомогательными горизонталями с отметками высот местности;

растительность древесная, кустарниковая, травяная, культурная растительность (леса, сады, плантации, луга и др.), отдельно стоящие деревья и кусты. При создании планов масштабов 1:1000 и 1:500 по дополнительным требованиям каждое дерево может быть снято инструментально с показом его породы знаком и надписью (подеревная съемка);

грунты и микроформы земной поверхности: пески, галечники, такыры, глинистые, щебеночные, монолитные, полигональные и другие поверхности, болота и солончаки;

границы - политико-административные, землепользований и заповедников, различные ограждения. Границы районов и городских земель наносятся по координатам имеющихся поворотных пунктов границ или по имеющимся ведомственным картографическим материалам.

На топографических планах помещаются собственные названия населенных пунктов, улиц, железнодорожных станций, пристаней, лесов, песков, солончаков, вершин, перевалов, долин, балок, оврагов и других географических объектов.

.3.2 Требования к содержанию топографических планов

В процессе обработки содержания топографических планов и при установлении формы написания названий на топографических планах надлежит руководствоваться указаниями текстовой части действующих Условных знаков, действующими инструкциями, правилами и словарями по передаче географических названий на русский язык с языков национальностей, преобладающих на данной территории.

На участках, где имеются или планируются съемки масштабов 1:1000 и 1:500 (при отсутствии дополнительных требований), разрешается на топографических планах населенных пунктов масштабов 1:5000 и 1:2000 не показывать отдельные объекты, перечень которых устанавливается особыми указаниями.

Содержание отображаемой на инженерно-топографических планах информации о предметах и контурах местности, рельефе, гидрографии, растительном покрове, грунтах, подземных и надземных сооружениях, являющейся обязательной для разработки предпроектной, проектной и рабочей документации, следует устанавливать в соответствии с требованиями:

Таблица 1 ТРЕБОВАНИЯ К СОДЕРЖАНИЮ ИНЖЕНЕРНО- ТОПОГРАФИЧЕСКИХ ПЛАНОВ

Обозначения:

- информация, не отображаемая на инженерно-топографических планах;

+ информация, отображаемая на инженерно-топографических планах;

* информация, отображаемая на инженерно-топографических планах по дополнительному заданию заказчика.

Примечания

1. При высоте сечения рельефа через 1 метр и более высоты пикетов должны вычисляться с точностью до 0,01 м и выписываться на плане с округлением до 0,1 м. При высоте сечения рельефа менее 1 м высоты пикетов следует вычислять и выписывать на плане с точностью до 0,001 м.

. На каждом квадратном дециметре планов в масштабах 1:5000-1:500 должно быть подписано не менее пяти высот характерных точек местности.

. Специальная информация экологического характера включает в себя: границы загазованности по содержанию диоксида азота и пыли; границы пожароопасности и взрывоопасности (по биогазу); участки эрозии, засоления, осолонцевания и заболачивания почв; розы ветров и расстояния до ближайших населенных пунктов и железнодорожных станций; границы участков загрязнения химическими веществами (нефть, мазут, бензин, тяжелые металлы и др.), ядохимикатами и удобрениями; изолинии коэффициентов концентрации загрязняющих веществ; границы участков с разным уровнем загрязнения (по Z_c - суммарному показателю загрязнения); возможные пути миграции и скопления загрязняющих веществ (нефть, мазут и пр.); зоны радиоактивного загрязнения, повышенного звукового воздействия и вибрации; границы паводковых вод на реках и зоны подтопления; зоны чрезвычайной экологической ситуации и экологического бедствия; участки повреждения леса и земель при добыче полезных ископаемых и строительстве объектов; зоны переосушения почв (деградации почв, лугов, гибель леса и др.), границы повреждения сельскохозяйственных культур.

1.4 Порядок выполнения работ при крупномасштабных съёмках и общие технические требования.

В соответствии с руководящими документами при топографической съёмке выполняются:

сбор и обработка материалов прошлых лет, топографо-геодезических, - картографических, аэрофотосъемочных и других материалов и данных;

рекогносцировочное обследование территории (акватории) изысканий;

создание (развитие) опорных геодезических сетей (плановых сетей 3 и 4 классов и сетей сгущения 1 и 2 разрядов, нивелирной сети II, III, IV классов), а также геодезических сетей специального назначения для строительства;

создание планово-высотных съемочных геодезических сетей;

топографическая (наземная, аэрофототопографическая, стереофотограмметрическая и др.) съемка в масштабах 1:10000 - 1:200, включая съемку подземных и надземных сооружений;

перенесение проекта в натуру с составлением соответствующего акта;

обновление топографических (инженерно-топографических) планов в масштабах 1:10000 - 1:200 и кадастровых планов в графической, цифровой, фотографической и иных формах;

инженерно-гидрографические работы;

геодезические работы, связанные с переносом в натуру и привязкой горных выработок, геофизических и других точек инженерных изысканий;

геодезические стационарные наблюдения за деформациями оснований зданий и сооружений, земной поверхности и толщи горных пород в районах развития опасных природных и техноприродных процессов;

инженерно-геодезическое обеспечение геоинформационных систем (ГИС) поселений и предприятий, государственных кадастров (градостроительного и др.);

создание (составление) и издание (размножение) инженерно-топографических планов, кадастровых и тематических карт и планов, атласов специального назначения (в графической, цифровой и иных формах);

камеральная обработка материалов;

составление технического отчета (пояснительной записки).

В состав работ дополнительно входят:

камеральное трассирование и предварительный выбор конкурентно- способных вариантов трассы для выполнение полевых работ и обследований;

полевое трассирование;

съемки существующих железных и автомобильных дорог, составление продольных и поперечных профилей, пересечений линий электропередачи (ЛЭП), линий связи (ЛС), объектов радиосвязи, радиорелейных линий и магистральных трубопроводов;

координирование основных элементов сооружений и наружные обмеры зданий (сооружений);

определение полной и полезной длин железнодорожных путей на станциях и габаритов приближения строений.

1.5 Проектирование топографо-геодезических работ. Сбор топографо-геодезических материалов

1.5.1 Основание для выполнения топографо-геодезических работ

Основанием для выполнения топографо-геодезических работ служит техническое задание и технический проект или программа работ.

Необходимость составления технического проекта или программы работ устанавливается техническим заданием в соответствии с указаниями (инструкциями) отраслевого назначения на проектирование топографо-геодезических и картографических работ.

Примечание. При незначительных объемах работ или простом их техническом решении, как правило, составляется программа работ, включающая краткое изложение назначения работ, их состава, сведения об исходных данных и использовании имеющихся материалов, схемы размещения проектируемых работ, их объем и сметные расчеты.

Технический проект является документом, определяющим содержание, объем, трудовые затраты, сметную стоимость, основные технические условия, сроки и организацию выполнения проектируемых работ.

Технический проект должен предусматривать полный комплекс работ, необходимых для создания топографических планов, удовлетворяющих требованиям технологических инструкций.

Обязательным в техническом проекте на производство всех видов топографических съемок является обоснование выбора масштаба съемки и высоты сечения рельефа.

Масштабы топографических съемок и сечение рельефа устанавливаются в зависимости от назначения и использования топографических планов, требуемой точности последующих инженерных работ (проектно-изыскательских, геологоразведочных, гидромелиоративных и т.п.). При выборе сечения рельефа должна учитываться крутизна скатов.

Проектирование работ выполняется в соответствии с действующими общесоюзными и ведомственными нормативными актами.

.5.2 Содержание технического проекта

Технический проект содержит текстовую, графическую и сметную части. В текстовой части проекта отражаются следующие вопросы:

целевое назначение проектируемых работ;

краткая физико-географическая характеристика района работ;

сведения о топографо-геодезической обеспеченности района работ;

обоснование необходимости и способов построения планово-высотной основы и выбор масштаба съемки;

организация и сроки выполнения работ, мероприятия по технике безопасности и охране труда;

перечень топографо-геодезических, картографических и других материалов, подлежащих сдаче по окончании работ.

В графической части проекта содержатся:

схема обеспечения района работ исходными геодезическими данными, топографическими и картографическими материалами с указанием границ проектируемой съемки;

проект планово-высотной геодезической сети;

картограмма расположения участков топографических съемок с разграфкой листов планов.

В сметной части проекта приводится расчет необходимых затрат на выполнение проектируемых работ.

Разработка технического проекта должна производиться на основании собранных полных сведений по ранее выполненным топографо-геодезическим и аэрофотосъемочным работам. При необходимости производится полевое обследование района работ.

Проведению основных видов работ, предусмотренных техническим проектом, должен предшествовать сбор и анализ топографо-геодезических материалов.

.5.3 Анализ материалов

По результатам сбора и анализа материалов уточняются:

топографо-геодезическая изученность объекта работ (наличие материалов выполненных работ и годы выполнения, их качество и соответствие современным требованиям и т.п.);

работы, подлежащие использованию, и те, которые не могут быть использованы при выполнении работ.

Конечным результатом сбора и анализа материалов являются следующие документы:

пояснительная записка;

сводный каталог геодезических пунктов, составленный в единой системе координат и высот с приложением уточненных схем изученности в масштабе, удобном для пользования;

сводная картосхема выполненных топографических работ с описанием степени использования последних в новых работах (только геодезическое обоснование, рельеф, контурная нагрузка) и порядка приведения координат и высот в единую систему.

Необходимые данные и материалы о ранее выполненных топографо-геодезических работах на объекте должны быть получены в установленном порядке в соответствующих территориальных инспекциях государственного геодезического надзора, а также в управлениях (отделах) по делам строительства и архитектуры в краевых, областных, районных, городских и районных в городах, располагающих топографо-геодезическими материалами.

Согласно "Инструкции о государственном геодезическом надзоре" топографо-геодезические работы производятся только после утверждения технического проекта в установленном порядке и согласования его с организациями, выдающими разрешения на производство этих работ.

Проектирование геодезических сетей 4 класса, 1 и 2 разрядов и съемочных геодезических сетей в качестве геодезического обоснования крупномасштабных топографических съемок должно производиться с учетом требований настоящей Инструкции в зависимости от масштаба и метода предстоящей съемки, а также специальных требований к геодезическим сетям проектных и других организаций на основе:

сбора и анализа сведений и материалов о всех ранее выполненных геодезических работах на объекте съемки;

изучения района предстоящих работ по имеющимся картам наиболее крупного масштаба и литературным источникам;

изучения материалов предварительно проведенного специального обследования района работ, включающего обследование и инструментальный поиск геодезических знаков ранее выполненных работ;

выбора наиболее целесообразного варианта построения геодезических сетей с учетом перспективы развития территорий согласно генеральному плану и плану освоения земель.

Проект геодезических сетей сгущения и съемочных сетей составляется, как правило, на картах масштаба 1:10000 - 1:25000.

Координаты пунктов геодезических сетей определяются методами триангуляции, полигонометрии, трилатерации или другими геодезическими построениями.

Высоты пунктов геодезических сетей определяются методами геометрического или тригонометрического нивелирования.

При создании геодезической основы крупномасштабных съемок исходными пунктами для развития построений данного класса (разряда) служат, как правило, только пункты геодезических построений высших по точности классов (разрядов), удовлетворяющих требованиям Основных положений 1954 - 1961 гг.

В исключительных случаях разрешается использование пунктов триангуляции 4 класса в качестве исходных для полигонометрии 4 класса.

Глава 2. Порядок производства работ при крупномасштабной топографической съёмке

2.1 Рекогносцировка и постройка геодезических знаков. Закладка центров

На основании утвержденного проекта производится рекогносцировка геодезических сетей.

При рекогносцировке уточняется проект сети, направление ходов полигонометрии и намечаются места установки пунктов.

Полигонометрические ходы должны прокладываться по местности, наиболее благоприятной для производства угловых и линейных измерений.

Места установки пунктов триангуляции и полигонометрии должны быть легкодоступны, хорошо опознаваться на местности и обеспечивать долговременную сохранность центров и знаков.

Пункты на местности должны выбираться с учетом возможности использования их в качестве точек съемочной сети.

Между двумя смежными пунктами должна быть, как правило, обеспечена видимость с земли.

На застроенных территориях, где это возможно, следует в целях сохранности предусматривать закрепление пунктов геодезических сетей стенными знаками.

Места установки пунктов целесообразно выбирать с учетом возможности передачи дирекционных углов с примычных пунктов по стороне проектируемой полигонометрии не короче средней расчетной.

Выбранные в натуре места для закладки пунктов закрепляются временными знаками (кольями, металлическими штырями, окопкой и др.), и на них составляются абрисы с привязкой к постоянным предметам местности не менее чем тремя промерами. При закладке указанные промеры уточняются.

На пунктах сетей триангуляции и полигонометрии, создаваемых для обоснования крупномасштабных съемок, сооружаются наружные геодезические знаки следующих типов: туры и металлические пирамиды-штативы со съемными визирными целями, металлические пирамиды четырехгранные и трехгранные (последние только для сетей 1 и 2 разрядов) и, как исключение, сложные сигналы.

Г-образные вехи могут быть использованы только как временные геодезические знаки.

На территории городов и промышленных площадок устанавливаются металлические или железобетонные постоянные наружные знаки. Сооружение наружных деревянных знаков не допускается.

В качестве постоянных наружных геодезических знаков пунктов триангуляции на застроенных участках применяются также металлические пирамиды-штативы или туры со съемными визирными целями установленные на крышах зданий. Применяются также съемные металлические вехи с визирным цилиндром на трех-четырех оттяжках .

Центры установленных на здании пунктов закрепляются марками, заложенными в тур или верхнее перекрытие. Допускается в качестве центра использовать водоприемные решетки, чугунные вентиляционные трубы. При этом центры обозначаются стержнем из нержавеющего металла (медь, латунь) с насечкой, который заделывается в отверстие диаметром 2 - 4 мм и глубиной не менее 5 мм.

Визирные цели геодезических знаков должны быть малофазными и иметь следующие размеры: высота визирного цилиндра 0,50 м, диаметр 0,25 м. Расстояние от приборного столика до нижнего диска визирного цилиндра должно быть не менее 0,8 м.

Малофазная цилиндрическая поверхность создается краями радиально расположенных планок, прикрепленных к дискам.

Наружные знаки должны быть устойчивыми и прочными. Жесткость наружных знаков должна обеспечивать возможность измерения углов при ветре средней силы.

Знаки должны быть симметричными относительно вертикальной оси. Уклонение проекций центров визирного цилиндра и столика для прибора от центра пункта должно быть, как правило, не более 5 см.

На геодезических знаках, установленных на крышах зданий, элементы приведения, как правило, должны быть сведены к нулю.

Во всех случаях пирамида-штатив или внутренняя пирамида простого сигнала, несущая столик для прибора, не должна соприкасаться с площадкой для наблюдателя.

На время наблюдений на пирамиды-штативы допускается установка вех высотой до двойной высоты пирамиды-штатива путем поднятия стандартной визирной цели на специальных трубчатых элементах с оттяжками.

Подъем визирной цели осуществляется автомашиной с помощью двух блоков и троса.

На геодезических пунктах 2, 3, 4 классов на территориях городов, поселков и промплощадок ориентирные пункты не устанавливаются, если обеспечивается непосредственная видимость с земли не менее чем на два смежных пункта (включая и пункты геодезических сетей 1 и 2 разрядов).

Металлические геодезические знаки должны быть защищены от коррозии специальным антикоррозийным покрытием.

Пункты геодезических сетей 2, 3, 4 классов, 1 и 2 разрядов на территориях городов, поселков и промышленных площадок закрепляются центрами в соответствии с требованиями, изложенными в действующем общеобязательном нормативном акте "Центры геодезических пунктов для территорий городов, поселков и промышленных площадок" (М., Недра, 1972), а также в принятых к нему дополнениях и изменениях.

В сельской местности на пунктах триангуляции и полигонометрии 4 класса и 1 и 2 разрядов закладывают центры типов 5 г.р. или 6 г.р. Центр типа 5 г.р. состоит из двух частей:

бетонного монолита в виде усеченной четырехгранной пирамиды с нижним основанием 50 x 50 см, верхним основанием 12 x 12 см и высотой 40 см;

бетонного монолита в виде усеченной четырехгранной пирамиды с нижним основанием 30 x 30 см, верхним основанием 12 x 12 см и высотой 20 см.

В верхней части монолитов заделываются марки. Монолиты устанавливаются так, чтобы оси марок находились на одной отвесной линии.

Центр типа 6 г.р. представляет собой бетонный монолит в виде усеченной четырехгранной пирамиды с нижним основанием 40 x 40 см, верхним основанием 15 x 15 см и высотой 20 см с заделанной в него металлической (асбоцементной) трубой диаметром 60 (60 - 100) мм и толщиной стенок не менее 3 мм; к верхнему концу приваривается марка, а в нижнюю часть трубы вставляются в просверленные отверстия два металлических стержня. Металлическая труба заливается бетоном.

Над центром устанавливается чугунный колпак с крышкой и опорными бетонными кольцами или кирпичной кладкой, заменяющей их.

Если центры закладываются на территории, где нет движения транспорта (парки, скверы, сады, лесополосы и т.д.), а также на пунктах с металлическими пирамидами, в качестве предохранительного колпака можно использовать металлические, бетонные, асбоцементные трубы с внутренним диаметром 20 - 25 см с металлическими или железобетонными крышками.

При развитии геодезического обоснования в городах, поселках и на промышленных площадках все пункты триангуляции и полигонометрии 2, 3, 4 классов, 1 и 2 разрядов независимо от физико-географических условий закрепляются постоянными центрами типов 1 г.р., 2 г.р., 3 г.р., 4 г.р., 5 г.р., 6 г.р., 7 г.р., 8 г.р.

На территории сельской местности в триангуляции 4 класса, 1 и 2 разрядов и полигонометрии 4 класса постоянными центрами типов 5 г.р. или 6 г.р. закрепляются пункты не реже чем через 1000 м, а в полигонометрии 2 разряда - 500 м.

Центры должны располагаться попарно, обеспечивая закрепление обоих концов линии. Узловые точки подлежат обязательному закреплению постоянными центрами типов 1 г.р., 2 г.р., 3 г.р., 4 г.р. Над центрами, как правило, устанавливаются постоянные наружные знаки.

На точках полигонометрических ходов, на которых центры типов 5 г.р. и 6 г.р. не устанавливаются, должны закладываться знаки долговременного закрепления, предусмотренные для съемочной сети

В тех случаях, когда на геодезических пунктах 4 класса, 1 и 2 разрядов установлены металлические или железобетонные наружные знаки, окопка не производится. При отсутствии на пунктах таких знаков на расстоянии от 1 до 3 м от центра пункта устанавливается опознавательный железобетонный столб размерами 15 x 15 x 160 см или столб из асбоцементных труб с якорем.

Металлические охранные пластины с надписью "Геодезический пункт. Охраняется государством" крепятся на пирамиде или цементируются в столб.

На застроенной территории опознавательные столбы не устанавливаются.

Пункты съемочных сетей закрепляются на местности знаками, обеспечивающими долговременную сохранность пунктов, и временными знаками, с расчетом на сохранность точек на время съемочных работ

В качестве знаков долговременного типа применяются:

бетонный пилон размерами 12 x 12 x 90 см, в верхний конец которого заделывается кованый гвоздь, а в нижнюю часть для лучшего скрепления с грунтом цементируются два металлических штыря;

бетонный монолит в виде усеченной четырехгранной пирамиды с нижним основанием 15 x 15 см, верхним 10 x 10 см и высотой 90 см, с заделанным в него кованым гвоздем;

железная труба диаметром 35 - 60 мм, отрезки рельса или уголкового железа 50 x 50 x 5 мм, 35 x 35 x 4 мм длиной 100 см с бетонным якорем в виде усеченной четырехгранной пирамиды с нижним основанием 20 x 20 см, верхним 15 x 15 см и высотой 20 см. К верхней части трубы (рельса, уголка) приваривается металлическая пластинка для надписи, внизу - металлические стержни (крестовина);

деревянный столб диаметром не менее 15 см с крестовиной, установленный на бетонный монолит в виде усеченной четырехгранной пирамиды с нижним основанием 20 x 20 см, верхним 15 x 15 см и высотой 20 см; на верхней грани монолита делается крестообразная насечка или заделывается гвоздь. Верхнюю часть столба затесывают на конус, ниже затеса делают вырез для надписи;

пень свежесрубленного хвойного дерева диаметром в верхней части не менее 25 см, обработанный в виде столба, с вырезом для надписи, полочкой и забитым кованым гвоздем;

марка, штырь, болт, закрепленные цементным раствором в бетонные основания различных сооружений, участки земли с твердым покрытием или скалы.

Бетонные пилоны и монолиты закладываются на глубину 80 см.

бетонные пилоны и монолиты знаков (рис. 1) закладывают на глубину 80 см.

Рис. 1 Типы знаков долговременного закрепления пунктов съемного обоснования.

На застроенных территориях пункты съемочного обоснования, как правило, закрепляются стенными знаками.

Знаки долговременного типа окапываются канавами в виде квадрата со сторонами 1,5 м, глубиной 0,3 м, шириной в нижней части 0,2 м и в верхней части 0,5 м. Над центром насыпается курган высотой 0,10 м. В районах болот, залесенной местности и многолетней мерзлоты курган заменяется срубом (1,0 x 1,0 x 0,3 м). Сруб заполняется землей, знак не окапывается.

Знаки долговременного типа в теодолитных ходах устанавливаются по 2 - 3 рядом с таким расчетом, чтобы они закрепляли одну или две смежные линии хода через 500 - 800 м.

Допускается вместо 2 - 3 соседних точек хода закреплять только одну точку при условии определения дирекционного угла (азимута) с закрепленной точки на характерные, легко опознаваемые и устойчивые местные предметы-ориентиры: флагштоки, флюгера, радио- и телевизионные мачты, антенны, заводские трубы и т.п.

Во всех случаях знаки долговременного типа устанавливаются в местах, обеспечивающих их сохранность, технику безопасности и удобство использования при топографической съемке, изысканиях и строительстве, а также последующей эксплуатации. Не разрешается производить закладку долговременных знаков на пахотных землях и болотах, проезжей части дорог, вблизи размываемых бровок русел рек и берегов водохранилищ.

Временными знаками могут служить пни деревьев, деревянные колья диаметром 5 - 8 см, столбы или железные трубы (уголковая сталь), забитые в грунт на 0,4 - 0,6 м, с установленными рядом сторожками.

Временные знаки окапываются круглой канавой диаметром 0,8 м.

Центр временного знака обозначается гвоздем, вбитым в верхний срез кола (столба), или насечкой на металле.

В залесенной местности в случае необходимости делаются отметки на деревьях краской.

Знаки планового обоснования нумеруются порядковыми номерами с расчетом, чтобы на объекте не было одинаковых номеров.

При включении в ход (сеть) знаков ранее произведенных съемок не разрешается менять ранее присвоенные им номера.

На постоянных знаках масляной краской, а на временных - пикетажным карандашом пишут: сокращенное название организации, проводящей работу, номер закрепленного пункта (точки) и год установки знака.

На долговременных знаках масляной краской, а на временных - пикетажным карандашом - пишут; сокращенное название организации, номер закрепленного пункта (точки) и год установки знака.

Рис. 2 Типы знаков временного закрепления пунктов съемного обоснования.

Столбы и сторожки устанавливаются надписью вперед по ходу.

На все заложенные центры пунктов составляется карточка по установленной форме с приложением фотоснимка места закладки.

Постройка постоянных геодезических знаков оформляется соответствующим актом.

Геодезические знаки после постройки сдаются по акту на наблюдение за сохранностью:

в городах, поселках и сельских населенных пунктах органам местного самоуправления;

на остальной территории - землепользователям.

Составляется три экземпляра акта, из которых один хранится в учреждении, принявшем знак на хранение, второй - направляется в территориальную инспекцию госгеонадзора, а третий должен находиться в организации, выполнявшей работы.

2.2 Проложение полигонометрического хода 4 класса, 1 и 2 разрядов

Полигонометрические сети 4 класса, 1 и 2 разрядов создаются в виде отдельных ходов или различных систем ходов.

Отдельный ход полигонометрии должен опираться на 2 исходных пункта. На исходных пунктах необходимо измерять примычные углы.

В исключительных случаях при отсутствии между исходными пунктами видимости с земли допускается:

проложение хода полигонометрии, опирающегося на 2 исходных пункта, без угловой привязки на одном из них. Для контроля угловых измерений используются дирекционные углы на ориентирные пункты государственной геодезической сети или дирекционные углы примычных сторон, полученные из астрономических измерений с точностью 5 - 7" или гиротеодолитных измерений с точностью 10 - 15";

проложение замкнутого хода полигонометрии 1, 2 разрядов, опирающегося на один исходный пункт, при условии передачи или измерения с точек хода двух дирекционных углов с точностью 5 - 7" на две смежные стороны по возможности в слабом месте (середине) хода;

координатная привязка к пунктам геодезической сети. При этом для контроля угловых измерений в целях обнаружения грубых ошибок измерений используются дирекционные углы на ориентирные пункты или азимуты, полученные из астрономических или гиротеодолитных измерений.

Проложение висячих ходов не допускается.

При построении полигонометрических сетей 4 класса, 1 и 2 разрядов должны соблюдаться требования, приведенные в табл.

Примечания. 1. В отдельных случаях при привязке ходов полигонометрии к пунктам государственной геодезической сети с использованием светодальномеров длины привязочных сторон хода могут быть увеличены до 30%.

. В порядке исключения в ходах полигонометрии 1 разряда длиной до 1 км и в ходах полигонометрии 2 разряда длиной до 0,5 км допускается абсолютная линейная невязка 10 см.

. Число угловых и линейных невязок, близких к предельным, не должно превышать 10%.

. Допускается увеличение длин ходов полигонометрии 1 и 2 разряда до 30% при условии соблюдения требований.

Расстояние между пунктами параллельных полигонометрических ходов данного класса (разряда), по длине близких к предельным, должно быть не менее:

в полигонометрии 4 класса - 2,5 км;

"- 1 разряда - 1,5 км.

При меньших расстояниях ближайшие пункты должны быть связаны ходом полигонометрии данного класса (разряда).

Если пункты хода полигонометрии 1 разряда отстоят менее чем на 1,5 км от пунктов параллельного хода полигонометрии 4 класса, то между этими ходами должна быть осуществлена связь проложением хода 1 разряда.

При проложении полигонометрических ходов 1 и 2 разрядов больше указанной в табл. протяженности необходимо определять дирекционные углы сторон хода с точностью 5 - 7" не реже чем через 15 сторон и не реже чем через 3 км.

С целью обеспечения большей жесткости сети следует стремиться к сокращению многоступенчатости сети, ограничиваясь развитием полигонометрии 4 класса и 1 разряда.

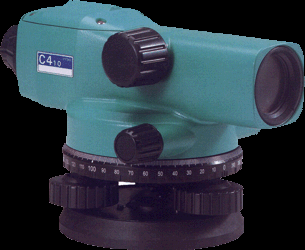

2.3 Высотное обоснование, нивелирование

Нивелирные сети при выполнении крупномасштабных топографических съемок создаются, как правило, сгущением (развитием) государственной нивелирной сети.

В зависимости от назначения топографических съемок нивелирные сети могут строиться с соблюдением требований, отвечающих различным классам точности.

Нивелирование III и IV классов является основным методом сгущения (развития) государственной нивелирной сети для производства крупномасштабных топографических съемок.

Плотность и класс точности нивелирных сетей при топографических съемках в зависимости от назначения и масштабов съемок, выбранного сечения рельефа местности устанавливаются в техническом проекте (программе) работ.

Сгущение (развитие) государственной нивелирной сети при создании высотной основы крупномасштабных топографических съемок предусматривает соблюдение принципа построения геодезических сетей: "от высшего класса точности к низшему".

Нивелирные сети при крупномасштабных топографических съемках создаются в виде отдельных ходов, полигонов или самостоятельных сетей и, как правило, привязываются не менее чем к двум исходным нивелирным знакам (маркам, реперам) высшего класса.

Для определения высот пунктов съемочного обоснования, а также для определения высот пунктов геодезических сетей сгущения развивается сеть технического нивелирования.

Нивелирные сети, создаваемые в городах, поселках для обеспечения потребностей городского хозяйства и строительства, имеют свои особенности.

В городах площадью более 500 кв. км должны быть созданы нивелирные сети I класса.

В городах с площадью 50 - 500 кв. км должны быть созданы системы линий II класса, а затем - линии III и IV класса.

Нивелирные линии II класса должны покрывать всю территорию города, как застроенную, так и незастроенную части. Расстояния между узловыми точками и линиями в сети II класса не должны превышать 15 км на застроенной и 20 км на незастроенной территории. Нивелирные знаки на линиях II класса закладывают не реже чем через 2 км на застроенных и 3 км на незастроенных территориях.

В небольших городах площадью от 25 до 50 кв. км создается нивелирная сеть III класса, а в городах площадью меньше 25 кв. км разрешается создавать нивелирную сеть только IV класса.

Длины линий нивелирования III класса не должны превышать 10 км между узловыми точками на застроенных и 15 км на незастроенных территориях.

Нивелирные знаки на линиях III и IV классов закладываются на улицах и проездах центральной части населенного пункта не реже чем через 200 - 300 м, на окраинах и в частях города с редкой застройкой расстояние между знаками разрешается увеличивать до 800 м; на незастроенной территории знаки закладываются через 0,5 - 2,0 км.

В качестве нивелирных знаков в основном применяются стенные реперы.

Требования к методике нивелирования, приборам и точности работ установлены в действующей "Инструкции по нивелированию I, II, III и IV классов" (М., Недра, 1974) .

На все закрепленные точки полигонометрических ходов должны быть переданы отметки нивелированием IV класса или техническим нивелированием.

Техническим (тригонометрическим) нивелированием должны определяться высоты точек съемочной сети, а также пунктов триангуляции (трилатерации) и полигонометрии, высоты которых не определены нивелированием III-IV классов.

Ходы технического нивелирования должны прокладываться, как правило, между реперами (марками) нивелирования II-IV классов в виде отдельных ходов или систем ходов (полигонов).

Допускаются замкнутые ходы технического нивелирования, опирающиеся на один исходный репер (ходы, прокладываемые в прямом и обратном направлениях).

При построении высотной съемочной сети, в случае отсутствия на участке инженерных изысканий реперов и марок государственной нивелирной сети, ходы технического нивелирования должны закрепляться нивелирными знаками из расчета не менее двух на участок работ и не реже чем через 3 км один от другого.

Допустимые длины ходов технического нивелирования в зависимости от высоты сечения рельефа топографической съемки должны приниматься по табл.

Таблица 3 Допустимые длины ходов технического нивелирования

Техническое нивелирование следует выполнять нивелирами (типа 3Н-5Л, 2Н-10КЛ или им равноточными). Расхождения между значениями превышений, полученными на станции по двум сторонам реек, не должен быть более 5 мм.

Расстояние от инструмента до мест установки реек должны быть по возможности равными и не превышать 150 м.

Невязка хода технического нивелирования или полигона не должна превышать величины  мм, где L - длина хода, км.

При числе станций на 1 км хода более 25 невязка хода нивелирования или полигона не должна превышать величины  мм, где n - число станций в ходе.

Тригонометрическое нивелирование следует применять для определения высот точек съемочной геодезической сети при топографических съемках с высотой сечения рельефа через 2 и 5 м, а на всхолмленной и пересеченной местности - через 1 м.

В качестве исходных для тригонометрического нивелирования должны использоваться пункты, высоты которых определены методом геометрического нивелирования. В горных районах допускается использовать в качестве исходных пункты государственной или опорной геодезической сети, высоты которых определены тригонометрическим нивелированием в соответствии с требованиями п. 5.19.

Длина ходов тригонометрического нивелирования не должна превышать при топографических съемках с высотой сечения рельефа через 1, 2 и 5 м соответственно 2, 6 и 12 км.

Тригонометрическое нивелирование точек съемочной сети должно производиться в прямом или обратном направлениях с измерением вертикальных углов теодолитом по средней нити одним приемом при двух положениях вертикального круга.

Допускается приложение висячих ходов тригонометрического нивелирования длиной, не более указанной в п. 5.27, с измерением вертикальных углов в одном направлении по трем нитям при двух положениях вертикального круга. Колебание «места нуля» на станции не должно превышать 1. Высоты инструмента и визирных целей следует измерять с точностью до 1 см.

Расхождение между прямым и обратным превышениями для одной и той же линии при тригонометрическом нивелировании не должно быть долее 0,04S, м, где S - длина линии, выраженная в сотнях метров.

Допустимые невязки в ходах и замкнутых полигонах тригонометрического нивелирования не должны превышать величины

см,

где S - длина хода в метрах, а n - число линий в ходе или полигоне.

При изысканиях для строительства линейных сооружений на незастроенных территориях начальная и конечная точки трасс (если они не фиксированы на местности), вершины углов поворота, а также створные точки прямолинейных участков в пределах взаимной видимости (но не реже чем через 1 км) должны закрепляться временными знаками (деревянными и железобетонными столбами, металлическими уголками и др.).

На застроенных территориях закрепление трасс, как правило, не производится, а их точки должны привязываться не менее чем тремя линейными промерами к постоянным предметам местности (углы зданий, сооружений и др.).

При изысканиях для строительства линейных сооружений нивелирные знаки должны устанавливаться:

по трассам автомобильных и железных дорог, магистральных каналов не реже чем через 2 км;

по трассам трубопроводов не реже чем через 5 км (в том числе на переходах через большие водотоки и на организуемых водомерных постах).

На мостовых переходах через большие реки следует устанавливать постоянные реперы на обоих берегах реки.

Геодезические пункты, закрепленные постоянными знаками (грунтовыми и стенными реперами, марками и др.), и долговременно закрепленные точки съемочных сетей подлежат учету и сдаче для наблюдения за их сохранностью заказчику и органам архитектуры и градостроительства в установленном порядке.

Примечание

Охрана пунктов (точек) съемочной геодезической сети, закрепленных постоянными знаками, должна выполняться в соответствии с «Положением об охранных зонах и охране геодезических пунктов на территории Российской Федерации».

Геодезические знаки (реперы), закрепляющие ось трассы линейных сооружений, подлежат использованию в качестве разбивочной основы при последующем строительстве и должны быть переданы по акту заказчику или указанной им организации.

Обработка результатов полевых измерений при создании (развитии) съемочной геодезической сети производится на ПЭВМ или на основе использования других средств вычислительной техники. Уравнивание съемочной сети производится упрощенными способами при условии отсутствия ходов более 2-го порядка.

Висячие ходы разрешается вычислять с пунктов опорных (государственных) геодезических сетей и точек съемочных сетей после их уравнивания. При этом в съемочных сетях значения углов следует вычислять до 0,1', а координат - до 0,01 м. Значения высот точек в ходах технического нивелирования должны вычисляться до 0,001 м и в ходах тригонометрического нивелирования - до 0,01 м.

В результате выполнения работ по созданию геодезической основы должны быть представлены:

- ведомости обследования исходных геодезических пунктов (марок, реперов и др.);

схемы планово-высотных геодезических сетей с указанием привязок к исходным пунктам;

материалы вычислений, уравнивания и оценки точности, ведомости (каталоги) координат и высот геодезических пунктов, нивелирных знаков и точек, закрепленных постоянными знаками;

данные о метрологической аттестации средств измерений (исследований, поверок и эталонирования приборов, компарирования реек и мерных приборов и т.д.);

акты о сдаче геодезических пунктов и точек геодезических сетей, закрепленных постоянными знаками, на наблюдение за их сохранностью;

акты полевого (камерального) контроля.

По опорной геодезической сети дополнительно представляются:

- карточки установленных постоянных геодезических знаков и центров;

журналы измерения направлений (углов), сводки измеренных направлений и листы графического определения элементов приведения;

абрисы геодезических пунктов, привязанных к постоянным предметам местности;

абрисы нивелирных знаков (марок, стенных и грунтовых реперов);

журналы измерения базисов и длин линий, материалы по определению их высот;

журналы нивелирования;

ведомости превышений.

По планово-высотной съемочной геодезической сети дополнительно представляются:

- абрисы точек, закрепленных постоянными знаками, и точек постоянного съемочного обоснования;

журналы измерения углов и линий, технического и тригонометрического нивелирования.

Примечание

Результаты выполненных геодезических измерений могут быть представлены в виде данных, полученных с регистрирующих устройств, спутниковой геодезической аппаратуры или других носителей информации.

.4 Методы производства топографической съемки масштаба 1:10000, 1:5000, 1:2000, 1:1000, 1:500, 1:200

2.4.1 Требования к производству и точности топографических съёмок

Топографическая съемка местности выполняется методами: горизонтальным, высотным (вертикальным), мензульным, тахеометрическим, нивелированием поверхности, наземным фототопографическим, стереотопографическим, комбинированным аэрофототопографическим, с использованием спутниковой геодезической аппаратуры (приемников GPS и др.), а также сочетанием различных методов.

Топографическую съемку наземными методами следует производить в соответствии с требованиями .

Таблица 4 ТРЕБОВАНИЯ К ПРОИЗВОДСТВУ И ОБЕСПЕЧЕНИЮ ТОЧНОСТИ ТОПОГРАФИЧЕСКИХ СЪЕМОК

Обозначения: S - длина хода в м, n - число линий в ходе

Примечания

1. Допускается проложение висячих ходов с двумя переходными точками от аналитически определенных пунктов (точек) при съемке в масштабах 1:5000 и 1:2000 и с одной переходной точкой при съемке в масштабах 1:1000 и 1:500.

Масштабы и высоты сечения рельефа топографических съемок, выполняемых при инженерно-геодезических изысканиях для строительства, должны устанавливаться в соответствии с требованиями СНиП 11-02-96 (приложения Б и В).

Топографическая съемка должна выполняться, как правило, в благоприятный период года. Допускается выполнение съемки при высоте снежного покрова не более 20 см. Инженерно-топографические планы, составленные в результате (по материалам) съемки при высоте снежного покрова более 20 см, подлежат обновлению в благоприятный период года.

Инженерно-топографические планы в масштабах 1:10000, 1:5000, 1:2000, 1:1000, 1:500, 1:200 должны создаваться в результате топографических съемок или составлением по материалам съемок более крупного масштаба со сроком давности, как правило, не более 2 лет, с учетом.

Примечание

Топографическая съемка в масштабе 1:200 выполняется на отдельных участках промышленных предприятий и улиц (проездов, переходов) городов с густой сетью подземных и надземных сооружений, на участках со сложными природными и техноприродными процессами и др. Технические требования к ее выполнению должны устанавливаться в задании заказчика.

Инженерно-топографические планы при изысканиях для разработки градостроительной и проектной документации для строительства крупных промышленных предприятий, железных и автомобильных дорог, магистральных каналов и магистральных трубопроводов следует составлять, как правило, аэрофототопографическим методом по материалам аэрофотосъемки.

Наземную топографическую съемку следует производить в случаях, когда применение аэрофотосъемки экономически нецелесообразно, ее выполнение не представляется возможным или аэрофототопографический метод не обеспечивает требуемой точности составления планов.

Инженерно-топографические планы могут быть представлены в графическом или цифровом видах (цифровой инженерно-топографический план).

В соответствии с техническим заданием заказчика результаты топографических съемок могут быть представлены в виде топографо-геодезических материалов для составления градостроительного кадастра (СНиП 14-01-96) и других кадастров, банков инженерно-геодезических данных, а также в виде геоинформационных систем (ГИС) поселений и предприятий соответствующего уровня.

Инженерно-топографические планы создаются на копиях (репродукциях) с фотопланов, изготовленных на жесткой основе; на малодеформируемых пластиках; на чертежной бумаге, наклеенной на жесткую основу.

Планы-оригиналы одноразового пользования небольших (до 1 км²) изолированных участков и узких полос на незастроенной территории допускается составлять на чертежной бумаге.

Цифровые инженерно-топографические планы создаются на основе автоматизированных методов (передача информации с электронных накопителей геодезических приборов) или путем оцифровки графического изображения планов и последующей векторизации растровых файлов, полученных после сканирования планов.

При ограниченных объемах оцифровки инженерно-топографических планов используются дигитайзеры со стандартной точностью не ниже 0,25 мм или с повышенной точностью (0,1 мм и выше) в зависимости от точности создаваемого инженерно-топографического плана или выполняется ручной ввод исходной информации по материалам топографической съемки.

Точность цифрового инженерно-топографического плана должна быть не ниже точности инженерно-топографического плана в графическом виде соответствующего масштаба. Информация цифрового инженерно-топографического плана должна соответствовать действующим условным знакам для топографических планов (п. 5.8 СНиП 11-02-96).

При создании цифровых инженерно-топографических планов и карт, банков инженерно-геодезических данных, геоинформационных систем (ГИС) поселений и предприятий, а также при других процессах автоматизированной обработки результатов инженерно-геодезических изысканий должны использоваться утвержденные в установленном порядке классификаторы единой системы классификации и кодирования топографической и картографической информации - «Классификатор топографической информации. (Информация, отображаемая на картах и планах масштабов 1:500, 1:1000, 1:2000, 1:5000, 1:10000)» и др.

.4.2 Разграфка и номенклатура листов планов

Номенклатура листов инженерно-топографических планов должна устанавливаться в программе изысканий. На территории существующих населенных пунктов и действующих предприятий принятая разграфка и номенклатура листов планов должны быть сохранены, если они не противоречат единой разграфке планов населенного пункта (поселения).

При создании инженерно-топографических планов участков местности площадью до 20 км², как правило, применяется квадратная разграфка с рамками размерами 40´40 см для листов планов в масштабе 1:5000 и 50´50 см для листов планов в масштабах 1:2000, 1:1000 и 1:500. За основу разграфки должен приниматься лист плана в масштабе 1:5000, номенклатура которого должна обозначаться арабскими цифрами. Ему соответствуют четыре листа плана в масштабе 1:2000, номенклатура которых образуется присоединением к номенклатуре листа плана в масштабе 1:5000 одной из первых четырех заглавных букв русского алфавита - А, Б, В, Г (например, 14-Б).

Листу плана в масштабе 1:2000 соответствуют четыре листа плана в масштабе 1:1000, обозначаемых римскими цифрами (I, II, III, IV), и 16 листов плана в масштабе 1:500, обозначаемых арабскими цифрами (1, 2, 3…,16).

Номенклатура листов планов в масштабе 1:1000 или 1:500 должна складываться из номенклатуры листа плана в масштабе 1:2000 и соответствующей римской цифры для листа плана в масштабе 1:1000 или арабской цифры для листа плана в масштабе 1:500 (например, 14-Б-IV или 14-Б-16).

Разграфка и номенклатура инженерно-топографических планов

В основу разграфки создаваемых инженерно-топографических планов в масштабах 1:5000 и 1:2000 участков местности площадью свыше 20 км² принимается, как правило, лист карты в масштабе 1:100000, который делится на 256 частей в масштабе 1:5000, а каждый лист плана в масштабе 1:5000 делится на девять частей в масштабе 1:2000.

Номенклатура листа плана в масштабе 1:5000 должна складываться из номенклатуры листа карты в масштабе 1:100000 и номера листа плана в масштабе 1:5000 (в скобках), например, М-38-39 (255).

Номенклатура листа плана в масштабе 1:2000 должна складываться из номенклатуры листа плана в масштабе 1:5000 и одной из первых девяти строчных букв русского алфавита (а, б, в, г, д, е, ж, з, и), например, М-38-39 (255-а).

Размеры рамок листов планов указанной разграфки следует принимать:

При составлении планов участков, расположенных севернее 60° параллели, листы этих планов по долготе сдваиваются.

Точность, детальность, полнота и оформление инженерно-топографических планов и других графических топографо-геодезических материалов должны соответствовать основным положениям СНиП 11-02-96 (пп. 5.8-5.19).

РАЗГРАФКА ТОПОГРАФИЧЕСКИХ ПЛАНОВ

Разграфка планов масштабов 1:5000 и 1:2000

-112-(124)

Рис.3

Рис. 4

Прямоугольная разграфка с размерами рамок для масштабов 1:5000 40 x 40 см, для масштабов 1:2000, 1:1000 и 1:500 50 x 50 см

Рис. 5

Ситуация, подземные и надземные сооружения, рельеф местности должны изображаться на инженерно-топографических планах в соответствии с требованиями п. 5.8 СНиП 11-02-96.

Порядок получения и обработки топографо-геодезических материалов и данных, состав представляемой картографической информации, в том числе на основе информационных компьютерных технологий, при создании и ведении государственного градостроительного кадастра Российской Федерации следует устанавливать в соответствии с требованиями СНиП 14-01-96.

Содержание отображаемой на инженерно-топографических планах информации о предметах и контурах местности, рельефе, гидрографии, растительном покрове, грунтах, подземных и надземных сооружениях, являющейся обязательной для разработки предпроектной, проектной и рабочей документации, следует устанавливать в соответствии с требованиями.

Таблицы условных знаков для отображения топографических объектов на планах приведены в нормативных документах - «Условные знаки для топографических планов масштабов 1:5000, 1:2000, 1:1000, 1:500» и «Условные знаки для топографических планов масштаба 1:500. Правила начертания».

При составлении инженерно-топографических планов промышленных и агропромышленных предприятий (сооружений) следует использовать условные графические обозначения в соответствии с требованиями п. 5.8 СНиП 11-02-96.

Содержание и оформление планов, продольных и поперечных профилей при изысканиях железных и автомобильных дорог должны соответствовать ГОСТ 21.510-83* и ГОСТ 21.511-83*.

Инженерно-топографический план должен быть сведен по тем сторонам рамки, к которым примыкают снятые в том же году или ранее планы того же или более крупного масштаба. По другим сторонам рамки плана съемка должна быть продолжена на 1 см за рамку.

Расхождения в положении контуров ситуации и рельефа на сводках не должны превышать полуторной величины предельных расхождений, указанных в пп. 5.9-5.11 СНиП 11-02-96.

Инженерно-топографические планы должны проверяться и приниматься в полевых условиях в соответствии с внутрипроизводственной системой контроля качества в организации - исполнителе инженерных изысканий.

Контроль и приемку работ следует оформлять соответствующими актами полевого приемочного контроля.

Сведения о результатах проведения технического контроля и приемки работ должны включаться в технический отчет (п. 5.13 СНиП 11-02-96).

В результате выполнения топографической съемки должны быть представлены:

оригиналы инженерно-топографических и кадастровых планов с формулярами;

журналы обследования надземных сооружений и колодцев, шурфов подземных сооружений;

абрисы съемки подземных сооружений и др. материалы ;

акты полевого приемочного контроля.

Дополнительно по видам наземных съемок должны представляться:

по горизонтальной и высотной съемке - абрисы и журналы съемки;

Результаты выполненной топографической съемки, контроля и приемки работ должны включаться в состав технического отчета в соответствии с требованиями п. 5.13 СНиП 11-02-96.

Примечания

1. При использовании при съемке спутниковой геодезической аппаратуры, электронных геодезических приборов с автоматизированной регистрацией и накоплением результатов измерений представляются абрисные журналы.

2.5 Горизонтальная и высотная (вертикальная) съемка застроенных территорий

Горизонтальная съемка застроенных территорий в масштабах 1:2000 - 1: 500 выполняется самостоятельности или в сочетании с высотной съемкой.

Горизонтальная съемка выполняется способами: полярным, створов, графоаналитическим, засечек, перпендикуляров (абсцисс и ординат), стереотопографическим.

При всех способах горизонтальной съемки должны составляться абрисы, производиться обмеры контуров зданий (сооружений) и измеряться контрольные связки между ними.

Съемка застроенной территории должна производиться с пунктов (точек) опорной и съемочной геодезических сетей.

Створные точки, определяемые от пунктов и точек геодезической основы, должны определяться с точностью не менее 1:2000.

Накладка контуров капитальных зданий (сооружений) с помощью транспортира допускается при величине полярных расстояний до 6 см в масштабе плана. При полярных расстояниях, превышающих указанную величину, накладка таких контуров на план должна производиться по координатам.

Высоты люков колодцев подземных сооружений и верха труб на дорогах, урезов воды в водоемах (водотоках), полов в капитальных зданиях (по дополнительному заданию) должны определяться геометрическим нивелированием по двум сторонам рейки или тригонометрическим нивелированием при двух положениях вертикального круга. Расхождение между превышениями не должны быть более 2 см. Высоты других пикетов следует определять по одной стороне рейки (при одном положении вертикального круга в случае тригонометрического нивелирования), при расстояниях до пикетов более 250 м следует вводить поправки за кривизну земной поверхности и рефракцию.

На улицах (проездах) поперечные профили должны измеряться через 40, 60, 100 м (в зависимости от масштаба планов), а также в местах перегиба рельефа и по осям пересекающихся улиц (проездов).

При нивелировании поперечных профилей должны быть определены высоты у фасадной линии, бровки тротуара (бордюрного камня), оси улицы (проезда), бровки и дна кюветов, а также других характерных точек рельефа.

Расстояние между нивелирными точками на поперечных профилях не должны превышать 40 м на планах и в масштабе 1:2000 и 20 м - 1:1000 и 1:500.

топографическая съемка план масштаб

2.6 Съемка подземных и надземных сооружений и требования к изображению элементов

На инженерно-топографические планы должны наноситься все существующие подземные и надземные сооружения (коммуникации).

В случае отсутствия планов подземных и надземных сооружений (коммуникаций), исполнительных чертежей, материалов исполнительной и контрольной геодезических съемок и других материалов или их недостаточной полноте или точности должна выполняться съемка и обследование подземных и надземных сооружений методами, применяемыми при горизонтальной и высотной съемке застроенных территорий.

Примечание

Подземные, надземные линейные сооружения, предназначенные для транспортировки жидкостей и газов, передачи энергии и информации, относятся к инженерным коммуникациям.

Съемка подземных и надземных сооружений должна производиться с учетом требований пп. 5.7-5.10, 5.12 СНиП 11-02-96.

Составление эскизов опор, определение напряжения и числа проводников в линиях электропередачи и связи, марки проводов и кабелей, ведомственной принадлежности коммуникаций, габаритов и номеров опор, расположения прокладок на опорах, высоты опор и эстакад, видов прокладок на них, высот проводов и кабелей между опорами выполняются по дополнительному заданию заказчика.

Работы по съемке и обследованию существующих подземных сооружений включают:

сбор и анализ имеющихся материалов о подземных сооружениях (исполнительных чертежей, инженерно-топографических и кадастровых планов, материалов исполнительной и контрольной геодезических съемок и др.)

рекогносцировочное обследование (отыскание на местности сооружений, определение назначения и участков для поиска прокладок с помощью трубокабелеискателей);

обследование и (или) детальное обследование подземных сооружений в колодцах (шурфах);

поиск и съемка подземных сооружений, не имеющих выходов на поверхность земли;

плановая и высотная (нивелирование) съемки выходов подземных сооружений на поверхность земли;

составление плана и при необходимости схемы сетей подземных сооружений с их техническими характеристиками;

согласование полноты плана подземных сооружений и технических характеристик сетей, нанесенных на план, с эксплуатирующими организациями.

До начала полевых работ по съемке существующих подземных сооружений должны быть собраны:

исполнительные чертежи;

инженерно-топографические планы;

материалы исполнительной и контрольной геодезических съемок, а также материалы (планы) градостроительного кадастра;

проектные, инвентаризационные и другие материалы и данные о наличии, технических характеристиках и планово-высотном положении подземных сооружений.

На основе анализа собранных материалов должна быть установлена возможность их использования в намечаемых работах, а также определены предварительные объемы съемки подземных сооружений.

Рекогносцировочное обследование местности должно проводиться для отыскания на ней по внешним признакам местоположения и назначения подземных сооружений, а также определения участков трубопроводов и кабелей для поиска с помощью трубокабелеискателей.

Координирование выходов, углов поворота и других точек подземных сооружений на застроенной территории должно производиться по дополнительному заданию заказчика.

Расположение углов поворота и других скрытых точек подземных сооружений, а также глубина их заложения должны определяться с помощью трубокабелеискателей, а в случае невозможности их использования применяется шурфование.

При обследовании подземных и надземных сооружений должны быть определены следующие их элементы и технические характеристики:

по водопроводу

материал и наружный диаметр труб;

назначение (хозяйственно-питьевой, производственный);

по канализации

характеристика сети (напорная, самотечная);

назначение (бытовая, производственная, дождевая);

материал и диаметр труб (внутренний для самотечных и наружный для напорных сетей);

по теплосети

- тип прокладки (канальная или бесканальная);

тип канала (проходной, полупроходной, непроходной);

материал и внутренние размеры канала;

количество и наружный диаметр труб;

по газопроводу

- наружный диаметр и материал труб;

давление газа (низкое, среднее, высокое);

по кабельным сетям

- напряжение электрических кабелей (высоковольтные 6 кВ и выше, низковольтные);

направление (номера трансформаторных подстанций) для высоковольтных кабелей;

условия прокладки (в канализации, в коллекторах, бронированный кабель);

принадлежность кабелей связи;

количество отверстий в телефонной канализации;

материал и размеры распределительных пунктов, трансформаторных подстанций, телефонных шкафов и коробок;

по подземному дренажу

- материал и наружный диаметр труб;

поперечное сечение галерейных дрен, глухих коллекторов (по дополнительному заданию заказчика).

При обследовании в колодцах (шурфах) должно быть определено назначение инженерных коммуникаций, диаметр и материал труб, материал и тип каналов, число кабелей (также труб при кабельной канализации), направление стока в самотечных трубопроводах, направления на смежные колодцы (камеры) и вводы в здания (сооружения) с составлением схемы.

Габариты колодцев (камер) надлежит отражать в масштабе плана, если площадь колодцев (камер) составляет в натуре не менее 4 м² при съемке в масштабе 1:500 и 9 м² - в масштабе 1:1000.

Плановое положение прокладок, размещенных в колодцах (камерах) указанных размеров, определяется относительно проекции центра люка.

При съемках в масштабах 1:2000 и 1:5000 обмер габаритов колодцев (камер), а также привязка размещенных в них коммуникаций не выполняются.

Детальное обследование колодцев (камер), выполняемое по дополнительным требованиям заказчика, кроме работ, указанных в п. 5.181, должно включать:

обмеры габаритов и определение материалов колодцев (камер) и каналов;

обмеры конструктивных элементов трубопроводов и их фасонных частей;

определение взаимного местоположения вводов, выпусков и присоединений прокладок, составление эскизов по основным сечениям этих сооружений.

Нивелирование подземных сооружений включает определение высот обечаек (верха чугунного кольца люка колодца), земли или мощения у колодца, а также высот, расположенных в колодце труб, кабелей, каналов (промерами от обечайки с отсчетом до 1 см).

В колодцах (камерах) подлежат нивелированию:

в самотечных сетях - дно лотка;

в перепадных колодцах, дополнительно - низ входящей трубы;

в колодцах-отстойниках - дно колодца, низ входящей и выходящей труб;

в напорных трубопроводах - верх труб;

в каналах коллекторах - верх низ каналов (коллекторов);

в кабельных сетях - место пересечения кабеля со стенками колодца, верх и низ пакета (блока) при кабельной канализации.

Съемка точек подземных коммуникаций, отыскиваемых с помощью трубокабелеискателей, на прямолинейных участках должна производиться, как правило, через 20, 30, 50 и 100 м соответственно для масштабов 1:500, 1:1000, 1:2000 и 1:5000.

Глубина заложения безколодезных прокладок должна определяться на углах поворота, в точках резкого излома рельефа, но не реже чем через 10 см в масштабе съемки.

Определение глубины заложения прокладок с помощью трубокабелеискателей должно выполняться дважды. Расхождения между результатами измерений не должны превышать 15 %.

В зависимости от насыщенности подземными и надземными сооружениями инженерно-топографические планы разрешается составлять совмещенными с изображением на одном листе плана ситуации, рельефа и подземных (надземных) сооружений, планы отдельных подземных надземных сооружений, групп их и др. Необходимость составления совмещенных или раздельных планов подземных (надземных) сооружений должна устанавливаться в техническом задании заказчика.

В результате выполнения съемки подземных и надземных сооружений дополнительно должны быть представлены:

- журналы детального обследования наземных и подземных сооружений;

журналы технического нивелирования;

эскизы опор и колодцев (камер) при их детальном обследовании;

планы надземных и подземных сооружений, согласованные с эксплуатирующими организациями;

каталоги координат выходов, углов поворота и других точек подземных сооружений.

Разработка градостроительной документации на основании проведения крупномасштабных съёмок в области создания системы расселения, градостроительного планирования, застройки, благоустройства городских и сельских поселений, развития их инженерной, транспортной и социальной инфраструктур, рационального природопользования, сохранения объектов историко-культурного наследия и охраны окружающей природной среды в целях обеспечения благоприятных условий проживания населения имеет определяющее значение и должна проводиться со строгим соблюдением технологии выполнения работ и предъявляемых точностных требований с использованием новейших геодезических приборов и программных продуктов для оптимизации и уменьшения временных и экономических затрат.

Глава 3. Методика выполнения работ по составлению топографического плана м-ба 1:500 для проектирования в городских условиях

.1 Изучение исходных материалов их характеристика объекта

В соответствии с техническим заданием и программой инженерно-геодезических изысканий определен порядок выполнения работ для топографической съемки масштаба 1:500 для проектирования участка: г. Санкт-Петербург, Центральный р-он, Графский пер., д.1 , лит. А

Объем: 1 га Период выполнения полевых работ: 42 дня

Для производства работ определены пункты городской полигонометрии планового обоснования: ПП 10312, ПП 759, ПП 2545, ПП 9243, и высотного обоснования - стенные реперы: РП 242, РП 7524.

Материалы ранее выполненных изысканий не использовались.

3.2 Рекогносцировка объекта и пунктов планово-высотного обоснования

Район работ характеризуется плотной городской застройкой и интенсивным дорожным движением. При обследовании пунктов планово-высотного обоснования выявлено, что пункт городской ПП 9243 уничтожен. На этом основании принято решение использовать в работе три пункта ПП, как исключение, по согласованию с ГГС КГА.

Методика выполнения геодезических работ в городских условиях предлагает использование для планового обосновании пунктов городской триангуляции на высотных зданиях и ярко выраженных ориентирных объектов с известными координатами: телевышка, шпиль Петропавловский крепости и Адмиралтейства.

3.3 Планово-высотное обоснование

Для планового обоснования при проложении полигонометрического хода 2 разряда использовался электронный тахеометр Topcon GTS-100N со следующими техническими характеристиками:

Технические характеристики Topcon GTS100N

рис. 6

Таблица 5 Технические характеристики тахеометра

Для высотного обоснования по программе технического нивелирования использовался нивелир С410 (SOKKIA, Япония) со следующими техническими характеристиками:

Рис. 7

Работы проводились с закреплением дюбелями в асфальте поворотных и съемочных точек. Методика производства топографической съемки предполагает сдачу абрисов этих точек, так как зачастую геодезические работы проводятся неоднократно в одном районе с опорой на аналогичные пункты городской геодезической сети.

3.4 Съемка подробностей и обследование подземных коммуникаций

Съемка подробностей производилась с точек планово-высотного обоснования в соответствии с требованиями руководящих документов. Обследование колодцев и измерения проводились с помощью лазерной рулетки и специально изготовленной складывающейся 6-ти метровой рейки, что сократило временные затраты.

3.5 Обработка результатов планово- высотного обоснования

Обработка результатов наблюдений производилась в лицензированной программе «Credo Data» , точность планово-высотной основы соответствует требованиям свода правил по инженерным изысканиям для строительства С11 -104-97 1998-01-01.

Таблица 6 Ведомость теодолитного хода

Таблица 7 Ведомость нивелирного хода

Таблица 8 Характеристика нивелирного хода

3.6 Составление топографического плана м-ба 1:500

Составление топографического плана производилось с использованием программных продуктов «AutoCAD Drowing», «Microsoft Word», «Microsoft Excel», Методика работы в программе «AutoCAD Drowing» была усовершенствована составлением дополнительной программы по созданию палеток с указанием конкретных объектов рисовки ситуации, что существенно сокращает временные затраты.

С помощью этих палеток у нас намного упрощается работа, поскольку каждый условный знак лежит в своем слое. Допустим в качестве примера в данном случае, возьмем вычерчивание здания.

Открывая палетку мы видим: (справа палетка) нажимаем на нужный условный знак и чертим (можно выбрать значок, с помощью которого здание будет вычерчиваться под углом 90)

Рис. 8

Аналогично с подземными коммуникациями. Открываем палетку с условными знаками подземных коммуникаций и чертим.

Пример:

Рис. 9

Заключение

В рамках настоящей дипломной работы для решения поставленных задач рассмотрена методика выполнения работ по составлению топографического плана м-ба 1:500 для проектирования в городских условиях.

В соответствии с Техническим заданием проведены работы по плановому и высотному обоснованию топографической съемки по методике согласно Свода правил по инженерным изысканиям для строительства С11 -104-97 1998-01-01.

Все измерения производились с использованием современных технических средств (электронных тахеометров современных программ обработки). Вычисления и обработка полевых измерений проводились на персональном компьютере по специальным программам с усовершенствованным программным обеспечением. Точность полевых измерений соответствует установленным допускам.

Выполненные при непосредственном участии автора, полевые и камеральные работы на объекте и их последующий анализ позволили сделать следующий вывод: современные средства геодезии удовлетворяют требованиям технических указаний по топографической съемке значительно уменьшаются и затраты времени на выполнение работ.

Список используемой литературы

1.      Левчук Г.П., Новак В.Е., Лебцев Н.Н. Прикладная геодезия. Геодезические работы при изысканиях и строительстве инженерных сооружений.-М.: Недра, 1983г.

.        Инструкции по топографическим съемкам в масштабах 1:5000, 1:2000, 1:1000, 1:500Главное управление геодезии и картографии при Совете Министров СССР-Москва, Недра 1982 г.

.        СНиП 11-02-96 Инженерные изыскания для строительства. Основные положения.
