Задание на курсовую работу
Рычажный механизм поперечно-строгального станка
Основные размеры: lAB = 0.11 м; lBC = 0.58 м;
lCD = 0.29 м; lAD = 0.6 м; y = 0.64 м.
Массы звеньев: m1 = 12 кг; m2 = 50 кг; m3 = 38
кг; m5 = 96 кг.
Моменты инерции звеньев: IS1 = 0.35 кг·м2; IS2 =
1.5 кг·м2; IS3 = 1.25 кг·м2.
Сила сопротивления резанию: Pрх = 6800 Н.
Расчетное положение: 3.
Привод станка
1. Кинематический и силовой анализ механизма
Цель работы: провести кинематический анализ
рычажного механизма в перманентном движении методом планов и методом диаграмм;
выполнить силовой анализ рычажного механизма методом кинетостатики.
.1 Структурный анализ рычажного механизма
Заданный рычажный механизм содержит стойку и 5
подвижных звеньев, образующих 7 низших кинематических пар
(
).
Рассчитаем степень свободы механизма
по формуле Чебышева:
.
Число степеней свободы механизма
равно числу входных звеньев, следовательно, механизм имеет работоспособную
структуру.
Производим разложение механизма на
структурные группы.
Сначала выделяем группу Ассура 4-5
(рис. 1 а).

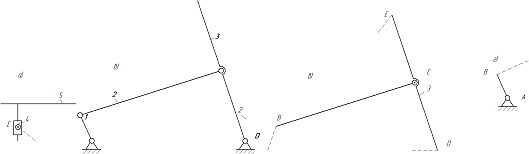

Рис. 1. Структурный анализ рычажного
механизма
Проверим ее степень свободы:
.
Группа состоит из двух звеньев и,
следовательно, относится ко II классу, 2 порядку.
Оставшийся механизм показан на рис.
1 б. Проверяем его работоспособность:
.
Выделяем группу Ассура 2-3 (рис. 1
в) и проверим ее степень свободы:
.
Группа также состоит из двух звеньев
и относится ко II классу, 2 порядку.
После выделения этой группы Ассура
остается первичный механизм, относящийся к I классу (рис. 1 г).
Таким образом, заданный рычажный
механизм состоит из первичного механизма I класса и двух последовательно
присоединенных групп Ассура II класса.
Заданный рычажный механизм относится
ко II классу.
Составим формулу строения механизма:
(1) → II (2, 3) → II (4,
5).
1.2 Построение совмещенных планов положений
механизма
Для построения планов положений
механизма принимаем масштабный коэффициент
.
С учетом этого находим размеры звеньев
механизма на чертеже:
[мм];
[мм];
[мм];
[мм];
[мм].
[мм]
Сначала на чертежном листе строим
планы крайних положений механизма, в которых выходное звено 5 имеет останов.
Крайнее положение, предшествующее началу рабочего хода звена 5, принимаем за
начальное (нулевое). От нулевого положения делим окружность движения точки B
кривошипа на 12 равных частей и нумеруем положения точки B по ходу вращения
кривошипа. Затем методом засечек строим в тонких линиях звенья механизма для
каждого из 12-ти положений кривошипа. Обводим жирными линиями звенья механизма
в расчетном положении (в данном случае во 2-ом положении), условно изображая
все кинематические пары. Центры тяжести звеньев S1, S3, S5 обозначаем только в
расчетном 2-ом положении. Траекторию движения центра тяжести S3 показываем
пунктирной линией.
С чертежа определяем ход
(максимальное перемещение) звена 5:
[мм];
[м].
Вылет резца:
[мм];
[м].
Расстояние от точки F звена 5 до
центра тяжести S5:
[мм];
[м].
Пользуясь разметкой перемещения
точки F, строим диаграмму изменения силы сопротивления
для
рабочего хода. По оси ординат диаграммы принимаем масштабный коэффициент
[Н/мм].
В процессе движения механизма
изменяется расстояние от точки C до точки B, значение которого будет
использовано в дальнейших расчетах. Поэтому для удобства сведем в таблицу 1.1
значения переменной длины
, измеренные
с чертежа, переводя их в натуральную величину
.
Таблица 1.1. Значения переменного
расстояния CB
0
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
10
|
11
|
|
 ,
мм157,9184,7205,8217,9219,2209,7190,6164,7137,4117,4114,9131,4
|
|
|
|
|
|
|
|
|
|
|
|
|
|
 ,
м0,4740,5540,6170,6540,6580,6290,5720,4940,4120,3520,3440,394
|
|
|
|
|
|
|
|
|
|
|
|
|
1.3 Кинематический анализ передаточного
механизма
Передаточный механизм привода
поперечно-строгального станка представляет собой пятиступенчатый зубчатый
редуктор. Определим общее передаточное отношение редуктора как произведение
передаточных отношений его отдельных ступеней:
Определим частоту вращения выходного
вала редуктора:
[об/мин].
Следовательно, и входное звено
(кривошип 1) рычажного механизма вращается с частотой n1 = 35 об/мин.
.4 Построение плана скоростей
механизма. Определение линейных скоростей точек и угловых скоростей звеньев
механизма
Рассмотрим расчетное (2-е) положение
механизма.
Кинематика механизма исследуется в
перманентном движении, поэтому угловую скорость кривошипа ω1 считаем
постоянной.
Точки A, S1 и C неподвижны, поэтому
скорости
.
Определяем угловую скорость вращения
кривошипа 1 по формуле:
[с-1].
Определяем линейную скорость точки B1
кривошипа 1:
[м/с].
Для построения плана скоростей
принимаем масштабный коэффициент
. Тогда длина отрезка
,
изображающего скорость
на чертеже,
будет равна:
[мм].
Очевидно, что
.
Угловую скорость звена 2 определим
по формуле:
[с-1].
Для определения скорости точки С
звена 3 составим два векторных уравнения:
Решаем их графически, проводя на
плане скоростей линии относительных скоростей
и
до их пересечения в точке с. Затем
из плана скоростей находим значения скоростей:
[м/с];
[м/с].
Угловую скорость кулисы 3 определим
по формуле:
[с-1].
Направление угловой скорости
звена 3
определяется направлением относительной скорости .
Для определения скорости точки E
звена 3 составим векторное уравнение:
[м/с].
[мм.].
Для определения скорости точки E5
звена 5 составим два векторных уравнения:
Решаем их графически, проводя на
плане скоростей линии относительных скоростей
и
до их пересечения в точке e5. Затем
из плана скоростей находим значения скоростей:
[м/с];
[м/с].
Звено 5 совершает прямолинейное
поступательное движение, следовательно,
.
.5 Построение плана ускорений
механизма
Точки A, S1 и C неподвижны, поэтому
.
Т.к. мы рассматриваем перманентное
движение механизма, кривошип 1 вращается с постоянной угловой скоростью, и его
угловое ускорение
.
Ускорение точки B1 кривошипа 1,
совершающего равномерное вращение вокруг неподвижной точки A, будет равно его
нормальной составляющей:
[м/с2].
Для построения плана ускорений
принимаем масштабный коэффициент
. Тогда длина отрезка
,
изображающего ускорение
на чертеже,
будет равна
[мм].
Найдем ускорение точки С звена 3.
Составим 2 уравнения:
Теперь можно найти ускорения
и
:
[м/с2]
[м/с2]
Для построения на плане скоростей
делим на масштабный коэффициент
:
[мм]
[мм].
Угловое ускорение звена 2 найдем по
формуле:
[с-2]
Графически найдем ускорение
. Зная
направление ускорения , проводим
вспомогательную прямую из точки
.
[м/с2]
Найдем
:
[м/с2]
[мм].
Угловое ускорение звена 3 найдем по
формуле:
[с-2]
Из точки
проводим
вспомогательную линию перпендикулярно звену 5
.6. Построение кинематических
диаграмм выходного звена
Диаграмму перемещения выходного
звена 5 строим в первую очередь, т.к. значения перемещения
известны в
12-ти положениях механизма. По оси ординат откладываем значения перемещения с учетом
масштабного коэффициента
[м/мм], а
по оси абсцисс откладываем время t. С учетом того, что время одного полного
оборота кривошипа представлено на диаграмме отрезком длиной 180 мм, масштабный
коэффициент времени
.
Диаграмму скорости выходного звена
строим графическим дифференцированием диаграммы перемещения, используя метод
касательных.
Задаемся полюсным отрезком
интегрирования H1 = 40 мм. Тогда масштабный коэффициент перемещения по оси
ординат равен
.
Диаграмму ускорения выходного звена
строим графическим дифференцированием диаграммы скорости также методом
касательных.
Задаемся полюсным отрезком
дифференцирования H2 = 20 мм. Тогда масштабный коэффициент ускорения по оси
ординат:
.
.7 Силовой анализ механизма
Целью силового анализа является
определение реакций звеньев в кинематических парах механизма, а также
уравновешивающего момента, который уравновешивает систему заданных активных сил
и сил инерций. Для силового расчета механизма будем использовать метод
кинетостатики.
Рассмотрим расчетное (3-е) положение
механизма.
Определяем активные силы,
действующие на звенья механизма.
На звенья 1, 2, 3 и 5 действуют силы
тяжести, приложенные в соответствующих центрах тяжести звеньев:
На выходное звено 5 на рабочем ходу действует
сила полезного сопротивления , значение которой изменяется в
соответствии с заданной диаграммой нагрузки, а на холостом ходу - постоянная
сила сопротивления
= 0 [Н].
Расчетное (3-е) положение механизма соответствует рабочему ходу, поэтому,
согласно диаграмме, принимаем
[Н].
Определим инерционную нагрузку,
действующую на звенья механизма. Совокупность сил инерции, действующих на
каждое отдельное звено, приводим к главному вектору и главному моменту сил
инерции этого звена.
Сначала рассчитаем главные векторы
сил инерции звеньев:
, т.к. центр тяжести S1 неподвижен;
[Н];
[Н].
[Н].
Главные векторы сил инерции
направлены противоположно векторам ускорений центров тяжести соответствующих
звеньев.
Рассчитаем главные моменты сил
инерции звеньев:
[Н·м];
[Н·м];
[Н·м].
Главные моменты сил инерции
направлены противоположно угловым ускорениям соответствующих звеньев.
Согласно принципу Даламбера,
заданный рычажный механизм можно формально рассматривать находящимся в
состоянии равновесия под действием приложенных активных сил, инерционных сил, и
уравновешивающего момента Mур, который, по сути, является реактивным моментом,
действующим на вал входного звена 1 со стороны выходного вала редуктора.
Разделим механизм на группы Ассура и
входное звено, заменив отброшенные связи (т.е. звенья) реакциями, и поочередно
рассмотрим их равновесие.
Для удобства и наглядности решения
задачи изображаем на чертежном листе группы Ассура и входное звено с масштабным
коэффициентом
и
показываем направления всех сил, приложенных к звеньям.
Сначала рассмотрим группу Ассура
4-5. Составляем векторное уравнение равновесия системы сил, действующих на
звенья группы:
Рассмотрим отдельно звено 4 (рис.
2).
Рис. 2. Схема нагружения кулисного
камня 4
Вводим вспомогательную локальную
систему координат xDy и составляем три уравнения равновесия звена 4:
Из первого уравнения следует, что
. Из
третьего уравнения следует, что x2 = 0, следовательно, вектор реакции
проходит
через точку D.
Строим план сил группы Ассура 4-5
согласно векторному уравнению. Принимаем масштабный коэффициент
.
Рассчитываем длины отрезков,
изображающих векторы сил на плане сил:
[мм];
[мм];
[мм].
Решение уравнения на плане сил
получаем, проводя линии действия неизвестных реакций
и
до их
пересечения. Реакцию
во
внутренней кинематической паре группы найдем из условия равновесия звена 5:
Т.к. в этом уравнении известны все
силы, кроме искомой реакции , то её вектор можно построить
замыканием четырех известных векторов сил на плане сил.
После построения плана сил из него
можно найти:
[Н];
[Н];
[Н].
Для определения координаты точки
приложения равнодействующей реакции составим уравнение равновесия звена
5 в виде:
;
[м].
Рассматриваем следующую группу
Ассура 2-3.
Составляем векторное уравнение
равновесия группы:
Рассмотрим отдельно звено 2 (рис.
3).

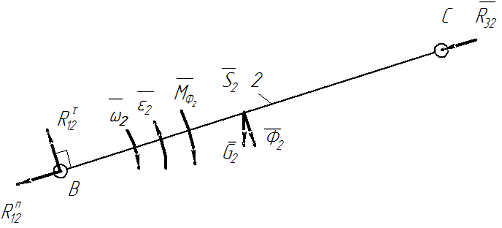

Рис. 3. Схема нагружения звена 2
Вводим вспомогательную локальную
систему координат xCy и составляем три уравнения равновесия звена 2:
Величину реакции
можно
определить, составив уравнение равновесия группы в целом:
;
Рассмотрим звено 3
Величину реакции
можно
определить, составив уравнение равновесия в целом:
[Н].
Строим план скоростей группы Ассура
2-3 согласно векторному уравнению. Принимаем масштабный коэффициент
Рассчитываем длины отрезков,
изображающих векторы сил на плане сил:
[мм];
[мм];
[мм]; (т.к. величина получилась
малой, то ей можно пренебречь)
[мм];
[мм]; (т.к. величина получилась
малой, то ей можно пренебречь)
[мм];
После построения плана сил находим
Рассмотрим равновесие входного звена механизма.
Запишем векторное уравнение равновесия:
Строим план сил входного звена 1
согласно векторному уравнению. Принимаем масштабный коэффициент
.
Длины отрезков, изображающих векторы
сил на плане сил:
[мм];
[мм].
В уравнении равновесия известны все
силы, кроме
, поэтому её
можно легко построить замыканием многоугольника сил.
После построения плана сил из него
находим:
[Н].
Для определения величины
уравновешивающего момента запишем уравнение равновесия моментов входного звена
в виде:
;
[Н·м].
2. Синтез зубчатой передачи
Цель работы: рассчитать основные геометрические
параметры нулевой эвольвентной цилиндрической зубчатой передачи и построить
план зацепления зубчатых колес.
.1 Геометрический расчет зубчатой передачи
Согласно ГОСТ 13755-68 принимаем параметры
исходного контура:
- коэффициент высоты головки зуба
;
коэффициент радиального зазора
;
угол исходного контура
;
радиус скругления головки зуба рейки
.
Определим следующие геометрические
параметры:
а) делительный шаг зубьев:
[мм];
б) радиусы делительных окружностей:
[мм];
[мм];
в) радиусы основных окружностей:
[мм];
[мм];
г) угол зацепления равен стандартному углу
исходного контура, т.к. передача нулевая:
αw = α = 20º;
д) межосевое расстояние (нулевой передачи):
[мм];
е) радиусы начальных окружностей в
нулевой передаче:
[мм];
[мм];
ж) делительная высота ножек зубьев:
[мм];
[мм];
з) делительная высота головок
зубьев:
[мм];
[мм];
и) полная высота зубьев колес:
[мм];
[мм];
к) радиусы окружностей вершин зубьев колес:
[мм];
[мм];
л) радиусы окружностей впадин зубьев
колес:
[мм];
[мм];
м) делительная ширина впадин зубьев
нулевых колес:
[мм];
н) делительная толщина зубьев
нулевых колес:
[мм];
[мм];
о) углы давления эвольвент зубьев на
окружности вершин:
[рад];
[рад];
п) инволюты углов давления профилей
зубьев на окружности вершин:
р) толщины зубьев колес на
окружности вершин:
[мм];
[мм];
с) коэффициент перекрытия передачи
(торцовый):
;
т) ориентировочное значение
коэффициента потерь на трение в зубчатом зацеплении:
,
где f = 0,1 - коэффициент трения
скольжения в зацеплении стальных колес (при наличии смазки).
у) ориентировочное значение к.п.д.
зубчатой передачи (без учета потерь в подшипниках):
.
.2 Построение плана зацепления
зубчатых колес 1 и 2
Для построения плана
эксплуатационного зацепления на чертежном листе принимаем масштабный
коэффициент
.
На чертеже изображаем зубчатые
колеса в положении, когда точка контакта взаимодействующей пары зубьев
совпадает с полюсом зацепления P.
Показываем теоретическую линию
зацепления N1N2, а также ее активную часть AB.
На профилях соприкасающихся зубьев
выделяем рабочие участки a1b1 и a2b2, соответствующие активной части AB линии
зацепления.
Активную часть AB линии зацепления
разбиваем на 5 равных участков, граничные точки которых обозначаем 1, 2, 3, 4.
Соответственно этим точкам на рабочих участках профилей отмечаем пары
сопряженных точек; затем выделяем сопряженные участки профилей.
.3 Проверка правильности графических
построений
С целью проверки правильности
графических построений выполним следующие проверки.
Проверка по толщине зуба на
окружности вершин:
с чертежа
[мм];
;
с чертежа
[мм];
.
Проверка по коэффициенту перекрытия:
,
где
мм - шаг
зубьев по нормали (расстояние между одноименными эвольвентными профилями двух
соседних зубьев любого из колес, измеренное по линии зацепления);
.
Все погрешности не превышают 5%,
следовательно, можно сделать вывод, что план зацепления построен с
удовлетворительной точностью.
Список использованной литературы
1.
Авдеев В.А. Синтез цилиндрической зубчатой передачи по качественным характеристикам:
учеб. пособие. - Саратов: Изд-во СПИ, 1975. - 42 с.
.
Артоболевский И.И. Теория механизмов и машин. - 4-е изд., перераб. и доп. - М.:
Наука, 1988. - 640 с.
.
Кореняко А.С., Кременштейн Л.И., Петровский С.Д., Овсиенко Г.М., Баханов В.Е.
Курсовое проектирование по теории механизмов и машин / Под ред. А.С. Кореняко.
- 4-е изд., перераб. и доп. - М.: Альянс, 2009. - 332 с.
.
Курсовое проектирование по теории механизмов и машин / Под общ. ред. Г.Н.
Девойно. - Мн.: Высшая школа, 1986. - 286 с.
.
Машков А.А. Теория механизмов и машин. - Минск: Вышейш. шк., 1971. - 471 с.
.
Попов С.А., Тимофеев Г.А. Курсовое проектирование по теории механизмов и
механике машин: учеб. пособие для втузов. - М.: Высшая школа, 2004. - 458 с.
.
Смелягин А.И. Теория механизмов и машин. Курсовое проектирование: учеб.
пособие. - М.: ИНФРА-М; Новосибирск: Изд-во НГТУ, 2006. - 263 с.
.
Теория механизмов и машин: учеб. пособие для студ. высш. учеб. заведений /
[М.З. Коловкий, А.Н. Евграфов, Ю.А. Семёнов, А.В. Слоущ]. - 2-е изд., испр. -
М.: Издательский центр «Академия», 2008. - 560 с.
.
Теория механизмов и механика машин : учебник для студ. высш. техн. учеб.
заведений / [К.В. Фролов, С.А. Попов, А.К. Мусатов и др.]; под ред. К.В.
Фролова. - 5-е изд., стер. - М.: Высшая школа, 2005. - 496 с.
1.
