Реконструкция торгового центра 'Звезда'

Реконструкция торгового центра 'Звезда'

Содержание

Введение

. Архитектурно-строительный раздел

.1 Фасад здания

.2 Объёмно-планировочное решение здания

.3 Конструктивное решение здания

.3.1 Фундаменты

.3.2 Стены и перегородки

.3.3 Перекрытия

.3.4 Лестницы, площадки

.3.5 Кровля

.3.6 Полы, внутренняя отделка

.3.7 Витражи

.4 Теплотехнический расчёт

.5 Благоустройство территории и генплан участка

.5.1 Генплан участка

.5.2 Пешеходные дорожки, проезды и площадки

.5.3 Озеленение территории

.6 Инженерные сети

.6.1 Система водоснабжения и канализации

.6.2 Система пожаротушения

. Расчетно-конструктивный раздел

.1 Расчет фундаментов

.2 Расчет ригеля

. Технологический раздел

.1 Анализ условий строительства

.2 Технологическая карта на устройство свайного фундамента

.2.1 Область применения технологической карты

.2.2 Сводная ведомость подсчета объемов

.2.3 Калькуляция трудозатрат и потребного количества машиносмен

.2.4 Подбор крана

.2.5 Организация и технология строительного процесса

. Организационный раздел

.1 Общие данные

.1.1 Характеристика условий строительства

.2 Методы выполнения основных СМР, техника безопасности

.2.1 Подготовительный период

.2.2 Основной период строительства

.2.3 Транспортные работы

.2.4 Монтажные работы

.2.5 Отделочные работы

.3 Стройгенплан

.4 Расчет численности персонала строительства

.5 Выбор временных зданий и сооружений

.6 Расчет потребности в коммунальном обеспечении

.7 Расчет потребности в электроэнергии

.8 Расчет потребности в сжатом воздухе и определение сечения разводящих трубопроводов

.9 Определение потребности в кислороде

.10 Расчет потребности в тепле

.11 Расчет потребности в транспортных средствах

.12 Расчет потребности в складских помещениях

.13 Технико-экономические показатели

. Техническая эксплуатация

.1 Техническая эксплуатация торговых центров

.2 Контроль технического состояния здания в процессе эксплуатации

.3 Техническая эксплуатация инженерного оборудования зданий

.3.1 Система отопления

.3.2 Система холодного и горячего водоснабжения, водоотведения

.3.3 Система вентиляции

.3.4 Система электроснабжения

.3.5 Система газоснабжения

.3.6 Техническое обслуживание лифтов

.4 Разработка рекомендаций по повышению доступности зданий для маломобильных групп населения

. Безопасность жизнедеятельности

.1 Проектирование мер безопасности при организации отделочных работ

.1.1 Подготовка поверхностей под облицовку с помощью ручных машин или немеханизированными инструментами

.1.2 Меры безопасности при приготовлении растворов и мастик

.1.3 Меры безопасности при устройстве полов

.1.4 Облицовка вертикальных поверхностей

.1.5 Эксплуатация подмостей при облицовочных работах на высоте

.1.6 Электробезопасность

.1.7 Пожарная безопасность

.2 Расчет устойчивости крана

.3 Действия персонала при возникновении чрезвычайных (аварийных) ситуациях

.3.1 Действия персонала при пожаре

.3.2 Действия персонала при стихийных бедствиях

.3.3 Действия персонала при взрыве

.3.4 Действия персонала при авариях с выбросом химически опасных веществ

. Экологический раздел

.1 Мероприятия по защите грунтовых вод от загрязнения

. Научно исследовательская работа

.1 Разработка мероприятий по наружному утеплению стен

.1.1 Причины ухудшения теплозащитных свойств наружных стен зданий

.1.2 Пути повышения теплозащитных свойств наружных стен при реконструкции здания

.2 Сравнение утеплителей для наружной стены

Заключение

Список используемых источников

Введение

Мною выполнен дипломный проект на тему: "Реконструкция торгового центра "Звезда" по улице Мира, 76 в г. Вологда. Данное здание предназначено для размещения предприятий торговли промышленными товарами на 1,2,3 этажах и офисных помещений на 4-ом этаже. При реконструкции планируется пристроить к зданию дополнительный объём, надстроить этаж. В отделке фасада применены плиты для облицовки "Краспан-Стоун", витражи из алюминиевых профилей системы "Татпроф". После реконструкции улучшился архитектурный облик здания, увеличилась полезная площадь здания.

Технико-экономические показатели

. Количество этажей

надстраиваемая часть 1 этаж

пристраиваемая часть 4 этажа

. Высота этажа - 3.3 м (1-й этаж 3.6 м)

. Общая площадь

надстраиваемая часть 642 м²

пристраиваемая часть 638 м²

. Строительный объём здания 3961 м³

в том числе:

надстраиваемая часть 1926 м³

пристраиваемая часть 2035 м³

. Площадь участка 2073 м²



1. Архитектурно-строительный раздел



.1 Фасад здания

В процессе реконструкции торгового центра "Звезда" по ул. Мира, 76 в г. Вологда планируется полностью изменить архитектурный облик фасада здания. На старом фасаде демонтируют металлические конструкции, облицовку стен, архитектурный элемент в виде эркера над входом в здание, разобрать участки стен, кровлю, оконные блоки.

После реконструкции высота здания увеличилась с 10,2м до 15.0м, за счет надстройки дополнительного объема. В отделке фасада здания широко используются витражи системы "Татпроф" со стёклами с зеркальным напылением. Оконные блоки заменены на блоки из ПВХ по ГОСТ 30674-99. Цоколь здания облицован плитами для облицовки "Краспан - Стоун". Крыльцо главного входа облицовано керамическим гранитом. Над главным входом установлен металлический козырек, покрытый сотовым поликарбонатом. На крыльце установлен архитектурный элемент в виде колонны. Слева от главного входа в здание имеется пандус с уклоном 1:12 для доступа в здание маломобильных групп населения. Стены здания облицованы по технологии вентилируемых фасадов, плитами и панелями для облицовки "Краспан-Стоун". Фасады после реконструкции смотри лист 2 графической части.



.2 Объёмно-планировочное решение здания

Проект реконструкции торгового центра "Звезда" по ул. Мира, 76 в г. Вологда, разработан единым зданием. Данное здание предназначено для размещения предприятий торговли промышленными товарами на 1,2,3 этажах и офисных помещений на 4-м этаже здания, для обслуживания торговых помещений.

Вход в здание осуществляется через пристройку, где расположены офисные помещения. В плане пристройка имеет форму полукруга. Сообщение между этажами осуществляется при помощи трёх маршевой лестницы и грузопассажирского лифта. На надстроенном этаже расположены офисные помещения, коридор, санузлы, имеется дополнительная лестница для персонала, служащая ещё и эвакуационной.

Экспликация помещений приведена в таблице 1.1. Планировка существующего здания остаётся без изменений согласно задания на проектирование.

Состав площадей здания и взаимосвязь помещений приняты в соответствии со СНиП 31-06-2009 "Общественные здания и сооружения" и СП 54.13330.2011 "Здания жилые многоквартирные". Размеры здания в плане 41,4м*17,4м, пристройка 14.4м*9.29м. Высота этажа 3.3м.

Таблица 1.1 - Экспликация помещений

№п/п	Наименование	Площадь, м²
1	Офис	141,74
2	Офис	44,15
3	Офис	44.45
4	Офис	44.45
5	Офис	43.93
6	Техническое помещение	33,7
7	Гардероб	12.45
8	Санузел	2,61
9	Коридор	41.74
10	Бухгалтерия	22
11	Кабинет	15,56
12	Кабинет директора	25,08
13	Офис	29,9
14	Офис	29,9
15	Офис	29,9
16	Офис	37.17
17	Санузел	1,73

1.3 Конструктивное решение здания

Конструктивная схема здания - металлический каркас из широкополочных двутавров, ГОСТ 26020-83, с продольным расположением ригелей. Каркас выполнен по рамно-связевой системе в которой колонны каркаса жёстко заделаны в перекрытие, а ригели в колонны. Вертикальные нагрузки воспринимает поперечная рама с жёсткими узлами. Ветровые и другие горизонтальные нагрузки воспринимает каркас и диафрагмы жёсткости.



.3.1 Фундаменты

В проекте приняты буронабивные сваи с обсадной трубой 426*5,0 по ГОСТ 10704-91 длиной 9м, 8м, 7м. Сваи расположены кустом с монолитным ростверком. Принято жёсткое сопряжение кустовых свай и ростверка. Ростверк выполняется из бетона класса В 15, W6,F50. Под ростверк предусматривают бетонную подготовку t=100мм, класс бетона В 7,5. Для создания цоколя здания укладывают фундаментные балки по серии 1.415 - 1 выпуск 1. Кладку бетонных блоков цоколя здания с отметки -0,350 до -0,050 выполняют на цементном растворе М 100. Поверхности стен подвалов, приямков, подполий соприкасающихся с грунтом обмазывают горячим битумом за 2 раза. По периметру наружных стен на отметке -0,050 выполняется горизонтальная гидроизоляция из 2-х слоёв рубероида. По верху фундаментных балок выполняется гидроизоляция из цементно-песчаного раствора. Подсыпка под полы выполняется из непучинистого грунта согласно СНиП 3.02.01-87. Обратная засыпка пазух выполняется с послойным трамбованием. По периметру здания выполняется отмостка толщиной 30 мм и шириной 1000 мм. Спецификация изделия на фундамент приведена в таблице 1.2.

Таблица 1.2 - Спецификация изделий на фундамент.

Поз	Обозначение	Наименование	кол	Масса ед. кг	Примеч.
1	2	3	4	5	6
Св-1		Свая буронабивная	10		Vб=1,22 м³
Св-2		Свая буронабивная	10		Vб=1,09 м³
Св-3		Свая буронабивная	15		Vб=0,95 м³
		Шпунтовое ограждение Типа "Ларсен"	1
Ф-1		Фундамент Ф-1	3
Ф-2		Фундамент Ф-2	2
Ф-3		Фундамент Ф-3	4
Ф-4		Фундамент Ф-4	1
Ф-5		Фундамент Ф-5	1
Фб-1	Сер.1.415 вып.1	Балка фундаментная Фб 6-45	3
Фб-2	Сер.1.415 вып.1	Балка фундаментная Фб 6-48	3
Фб-3	Сер.1.415 вып.1	Балка фундаментная Фб-3	1
Фб-4	Сер.1.415 вып.1	Балка фундаментная Фб 6-49ук L=2520	1		Vб=0,17 м³
Фб-5	Сер.1.415 вып.1	Балка фундаментная Фб 6-49	1
Фб-6	Сер.1.415 вып.1	Балка фундаментная Фб 6-49ук L=3600	2		Vб=0,25 м³
Фб-7	Сер.1.415 вып.1	Балка фундаментная Фб 6-49ук L=2970	2		Vб=0,20 м³
Фб-8	Сер.1.415 вып.1	Балка фундаментная Фб 8	1
1	ГОСТ 13579-78*	ФБС 12.4.3-т	19	310
Ос-1	ГОСТ 5781-82*	∅12 А 240 Lоб=30800мм	1	27,35



.3.2 Стены и перегородки

Надстраиваемая часть здания - пенобетонные блоки IB2D400F35-2 ГОСТ 215200 t=300 мм на клею, у=600 кг/м³. Наружные стены надстраиваемых лестничных клеток - из пенобетонных блоков и из керамического обыкновенного кирпича К-0 75/1/25 ГОСТ 530-95 на растворе М 50. Пристраиваемая часть - пенобетонные блоки IB2D400F35-2 ГОСТ 215200 t=300 мм на клею, у=600 кг/м³. Перегородки из гипсовых пазогребневых плит (t=80мм) системы

"Кнауф", выпускаемых по ТУ 5742-014-03984362-98. Спецификацию перемычек смотри таблица 1.3

Таблица 1.3 - Спецификация перемычек

Поз	Обозначение	Наименование	Кол	Масса ед. кг	Примеч.
1	2	3	4	5	6
Бу 29		3ПБ 30-8	8
Б 15		2ПБ 16-2	2
Бу 18-2		3ПБ 18-37	1
ПСБ 13		ПСБ 13-1-2п	2
ПСБ 16		ПСБ 16-2-2п	4
ПСБ 19		ПСБ 19-3-2п	39
ПСБ 30		ПСБ 30-4-2,5п	3
ОП 4.4-1		Опорные плиты ОП 4.4-А III-1	8



.3.3 Перекрытия

В здании запроектированы монолитные железобетонные перекрытия по профнастилу ГОСТ 24045-86.



.3.4 Лестницы, площадки

Надстраиваемая часть сборные Ж/Б ступени по металлическим косоурам, площадки - монолитные железобетонные.



.3.5 Кровля

Плоская, утеплённая, покрытие - 2 слоя линокрома.



.3.6 Полы, внутренняя отделка

Полы - керамическая плитка, линолеум "Tarket". Ведомость отделки помещений смотри таблица 1.4.

Таблица 1.4 - Ведомость отделки помещений

Номер помещения	Потолок		Стены
	Вид отделки	Площадь м²	Вид отделки	Площадь м2
1 - 8;10 - 17	Подвесной "Армстронг"	642	Стеклообои	1150
9;18	Реечный Потолок	9,75	Керамическая плитка	76,02



1.3.7 Витражи

Система "Татпроф" из алюминиевых профилей по ГОСТ 21519-84



.4 Теплотехнический расчёт

Теплотехнический расчет выполнен в программе Wall версия 2.0

Рассчитываемая конструкция - стена

Расчетная температура внутреннего воздуха … 18 град.

Т ср. наиболее холодных суток … обеспеч. 0,98-32 град.

Т ср. наиболее холодных суток … обеспеч. 0,92-32 град.

Т ср. наиболее холодной пятидневки … обеспеч. 0,92 -32 град.

Коэффициент теплоотдачи … 8.70 Вт/ (м²*град)

Коэффициент теплоотдачи для зимы … 23.00Вт/(м²*град)

Коэффициент n … 1

Нормативный температурный перепад … 2.08 град.

Термическое сопротивление замкнутой воздушной прослойки

.00 м²*град./вт

Коэффициенты теплопроводности слоёв Вт/м²*град. 0.930 … 0.110

Расчетные коэффициенты теплоусвоения слоёв 11.090 … 7.090

Толщины слоёв, м 0.020 … 0.284

Требуемая толщина рассчитываемого слоя … 0.284 м

Требуемое сопротивление теплопередаче … 2.760

Тепловая инерция … 18.534 сут.

Температура внутренней поверхности … 15.918 град.

Принимаем толщину пенобетонных блоков - 300 мм.

R_op = +++  = 2.907 м²*град/Вт

Теплотехнический расчет выполнен в программе Wall версия 2.0

Рассчитываемая конструкция - покрытие

Расчетная температура внутреннего воздуха … 18 град.

Т ср. наиболее холодных суток … обеспеч. 0,98-32 град.

Т ср. наиболее холодных суток … обеспеч. 0,92-32 град.

Т ср. наиболее холодной пятидневки … обеспеч. 0,92-32 град.

Коэффициент теплоотдачи … 7.60 Вт/(м²*град)

Коэффициент теплоотдачи для зимы … 23.00Вт/(м²*град)

Коэффициент n … 1

Нормативный температурный перепад … 1.79 град.

Термическое сопротивление замкнутой воздушной прослойки

.00 м²*град./вт

Коэффициенты теплопроводности слоёв Вт/м²*град.

.040 … 0.930 … 0.050

Расчетные коэффициенты теплоусвоения слоёв

.950 … 11.090 … 0.490

Требуемая толщина рассчитываемого слоя … 0.171 м

Требуемое сопротивление теплопередаче … 3.680

Фактическое сопротивление теплопередаче … 3.679

Тепловая инерция … 2.819 сут.

Температура внутренней поверхности … 16.212 град.

Принимаем толщину утеплителя ПСБ - С - 40 - 180 мм

R_op= 3.836 м²*град/Вт



.5 Благоустройство территории и генплан участка



.5.1 Генплан участка

Генеральный план участка выполнен в соответствии с основными требованиями норм и правил проектирования, градостроительных решений в увязке с существующей застройкой и окружающей средой. Здание торгового центра "Звезда" с пристраиваемым к нему объёмом расположено по адресу ул. Мира, 76 в центральной части города. Подъезд к зданию осуществляется со стороны главного фасада жилого дома по ул. Мира, 80 по существующему внутриквартальному подъезду. Проезд подлежит расширению в сторону торгового центра "Звезда" для организации автостоянок в количестве 32 машиномест для посетителей и служащих. Автостоянки имеют асфальтобетонное монолитное покрытие, ограниченное подпорной стенкой на перепаде высотных отметок по рельефу. Вдоль главного фасада по улице Мира находится автостоянка на 24 м/места для посетителей. Тротуары по участку имеют покрытие тротуарными бетонными плитками по ГОСТ 17608-91. Конструкция тротуаров рассчитана на проезд пожарных машин. Для благоустройства территории разбиты цветники и установлены скамьи для отдыха, предусмотрены урны. Пристройка и надстройка здания не влияет на инсоляцию жилых помещений жилого дома по ул. Мира, 80. Привязка пристраиваемой части здания выполнена к осям здания торгового центра "Звезда". Вертикальная планировка участка выполнена с учетом организации нормального отвода поверхностных вод в ливневую канализацию по улице Мира методом проектных горизонталей. Уровень пола первого этажа принят за относительную отметку ±0.000 и соответствует абсолютной отметке 116.24 в Балтийской системе координат. Технико-экономические показатели по генплану приведены в таблице 1.5

Таблица 1.5 - Технико-экономические показатели по генплану

Показатели	В границах участка	В границах благоустройства
Площадь участка, м2	2073,0	623,0
Площадь застройки, м2	962,4	4,5
Площадь тротуаров (отмостка), м2	419,0	105,0
Площадь подпорной стенки, м2	139,0	4,0
Площадь проездов, м²	505,0	328,0



.5.2 Пешеходные дорожки, проезды и площадки

Пешеходные дорожки, проезды и площадки спроектированы с учетом требований СНиП III-10-75 "Благоустройство территории"

На территории реконструируемого торгового центра имеются проезды для автомобилей шириной 7м с уклоном 15 ⁰/₀₀ от оси дороги. Покрытие площадки - асфальтобетон.

Площадка для разгрузки автотранспорта имеет размеры 15*11м с уклоном 4 ⁰/₀₀. Покрытие площадки - асфальтобетон.

Площадка для мусорных контейнеров имеет размеры 3,23*1,99 м. Покрытие площадки - асфальтобетон.

Игровая площадка для детей имеет размеры 5*5м с покрытием из штучных материалов, уклон 10⁰/₀₀

При строительстве внутриквартальных проездов, тротуаров, пешеходных дорожек и площадок должны соблюдаться требования СНиП "Автомобильные дороги". Правила настоящего раздела содержат особенности по строительству внутриквартальных проездов, тротуаров, пешеходных дорожек, площадок, наружных лестниц, пандусов, отмосток и бордюров. При строительстве пешеходных дорожек шириной более 2 м следует учитывать возможность проезда по ним транспортных средств с осевой нагрузкой до 8 т (поливомоечные автомобили, автомобили с раздвижными вышками и т.п.). Покрытия внутриквартальных проездов, тротуаров, пешеходных дорожек и площадок должны обеспечивать отвод поверхностных вод, не должны быть источниками грязи и пылить в сухую погоду. Внутриквартальные проезды, тротуары, пешеходные дорожки и площадки должны возводиться обертывающим профилем; используемые в период строительства - должны быть обустроены временным открытым водоотводом. Бордюрный камень на этих проездах и площадках следует устанавливать после завершения планировочных работ на прилегающих к ним территориях на расстоянии не менее 3 м. В районах вечной мерзлоты в целях сохранения подстилающих грунтов в мерзлом состоянии расчистка мест прокладки проездов, тротуаров, пешеходных дорожек и площадок должна производиться в зимний период и только в пределах границ их прокладки. Нарушение растительного и мохового слоя не допускается. Дополнительные морозозащитные и гидроизолирующие слои оснований под эти сооружения должны выполняться с соблюдением мер по их защите от повреждений транспортными средствами, разравнивающими и уплотняющими машинами, а также по их защите от загрязнения. При устройстве морозозащитного слоя подлежащий снятию грунт должен удаляться непосредственно перед отсыпкой морозозащитного слоя. Гидроизолирующие слои из рулонных материалов должны устраиваться с низовой по отношению к направлению стока воды стороны с перекрытием полос изолирующего материала на 10 см. Дополнительный слой грунта, отсыпаемый поверх гидроизолирующего слоя, должен иметь толщину не менее 30 см и отсыпаться от себя. При устройстве дополнительных слоев должны проверяться их толщина и чистота с отбором не менее одной пробы на площади не более 500 м² и не менее пяти проб с отсыпаемой площади.

Покрытие садовых дорожек и площадок следует выполнять из четырех слоев. При устройстве садовых дорожек и площадок должна приниматься следующая толщина слоев, мм, не менее: нижнего (из щебня, гравия, шлака) - 60, верхнего расклинивающего - 20, верхнего (из высевок каменных материалов и шлака) - 10 и покровного (из чистого песка) - 5. Каждый из слоев после равномерного распределения должен быть уплотнен с поливкой водой.

Асфальтобетонные покрытия допускается укладывать только в сухую погоду. Основания под асфальтобетонные покрытия должны быть очищенными от грязи и сухими. Температура воздуха при укладке асфальтобетонных покрытий из горячих и холодных смесей должна быть не ниже +5°С весной и летом и не ниже +10°С осенью. Температура воздуха при укладке асфальтобетонных покрытий из тепловых смесей должна быть не ниже минус 10°С.

Основание или слой ранее уложенного асфальтобетона за 3-5 ч до укладки асфальтобетонной смеси должны быть обработаны разжиженным или жидким битумом или битумной эмульсией из расчета 0,5 л/м². Предварительной обработки битумом или битумной эмульсией не требуется в случае укладки асфальтобетона по основанию, построенному с обработкой органическими вяжущими материалами, или по свежеуложенному нижнему асфальтобетонному слою.

При укладке асфальтобетонных смесей для обеспечения бесшовности соединения смежных полос асфальтоукладчики должны быть оснащены оборудованием для разогрева кромок ранее уложенных полос асфальтобетона. Допускается устройство стыка путем укладки кромки по доске.

Асфальтобетонные покрытия из горячих и теплых смесей должны уплотняться в два этапа. На первом этапе осуществляется предварительное уплотнение путем 5-6 проходов по одному месту легкими катками со скоростью 2 км/ч. На втором этапе осуществляется доуплотнение смеси тяжелыми катками путем 4-5 проходов по одному месту со скоростью 5 км/ч. Покрытие считается укатанным, если перед катком на покрытии не образуется волна и не отпечатывается след вальца. После 2-3 проходов легких катков должна проверяться ровность покрытия трехметровой рейкой и шаблоном поперечного уклона. Необходимое количество проходов катка по одному месту следует устанавливать пробной укаткой. В недоступных для катка местах асфальтобетонную смесь следует уплотнять горячими металлическими трамбовками и заглаживать горячими металлическими утюгами. Уплотнять смесь следует до полного исчезновения следов от ударов трамбовки на поверхности покрытия.

При устройстве асфальтобетонных покрытий следует проверять температуру смеси при укладке и уплотнении, ровность и толщину уложенного слоя, достаточность уплотнения смеси, качество сопряжения кромок полос, соблюдение проектных параметров. Для определения физико-механических свойств уложенного асфальтобетонного покрытия должны отбираться керны или вырубки не менее одной пробы с площади не более 2000 м².

Плиты сборных покрытий внутриквартальных проездов, тротуаров и площадок следует укладывать под уклон на заранее подготовленное основание, начиная с маячного ряда, располагаемого по оси покрытия или по его краю, в зависимости от направления стока поверхности вод. Укладку следует вести от себя, перемещая плитоукладочные машины по уложенному покрытию. Посадка плит на песчаное основание должна производиться вибропросадочными машинами, а прикатка - транспортными средствами до исчезновения видимых осадок плит. Уступы в стыках смежных плит не должны превышать 5 мм. Заполнение швов плит герметизирующими материалами должно производиться сразу же после окончания посадки плит.

Сборные бетонные и железобетонные плитки тротуаров и пешеходных дорожек, не рассчитанные на воздействие 8-тонной осевой нагрузки от транспортных средств, следует укладывать на песчаное основание при ширине дорожек и тротуаров до 2 м. Песчаное основание должно иметь боковой упор из грунта и быть уплотнено до плотности при коэффициенте не ниже 0,98; иметь толщину не менее 3 см и обеспечивать полное прилегание плиток при их укладке. Наличие просветов основания при проверке его шаблоном или контрольной рейкой не допускается.

Бортовые камни следует устанавливать на грунтовом основании, уплотненном до плотности при коэффициенте не менее 0,98, или на бетонном основании с присыпкой грунтом с наружной стороны или укреплением бетоном. Борт должен повторять проектный профиль покрытия. Уступы в стыках бортовых камней в плане и профиле не допускаются. В местах пересечений внутриквартальных проездов и садовых дорожек следует устанавливать криволинейные бортовые камни. Устройство криволинейного борта радиусом 15 м и менее из прямолинейных камней не допускается. Швы между камнями должны быть не более 10 мм.

Раствор для заполнения швов должен приготовляться на портландцементе марки не ниже 400 и иметь подвижность, соответствующую 5-6 см погружения стандартного конуса.

В местах пересечения внутриквартальных проездов и пешеходных дорожек с тротуарами, подходами к площадкам и проезжей частью улиц бортовые камни должны заглубляться с устройством плавных примыканий для обеспечения проезда детских колясок, санок, а также въезда транспортных средств.

Отмостки по периметру зданий должны плотно примыкать к цоколю здания. Уклон отмосток должен быть не менее 1% и не более 10%.

В местах, не доступных для работы механизмов, основание под отмостки допускается уплотнять вручную до исчезновения отпечатков от ударов трамбовки и прекращения подвижек уплотняемого материала.

Наружная кромка отмосток в пределах прямолинейных участков не должна иметь искривлений по горизонтали и вертикали более 10 мм. Бетон отмосток по морозостойкости должен отвечать требованиям, предъявляемым к дорожному бетону.



.5.3 Озеленение территории

Проектом предусматриваются следующие мероприятия:

Снятие плодородного слоя почвы с территории строительной площадки и складирование его в отвалы в соответствии с требованиями ГОСТ 17.4.3.02 "Охрана природы. Земли. Требования к охране плодородного слоя почвы при производстве земляных работ" и ГОСТ 17.4.3.02.-85 "Охрана природы. Почвы. Требования к охране плодородного слоя почвы при производстве земляных работ". Глубина снятия плодородного слоя почвы принимается равной 20 см. Снятый почвенный слой используется при благоустройстве территории, часть идёт на озеленение других объектов. Срезка почвенного слоя осуществляется экскаватором или бульдозером.

Рекультивация земель выполняется в границах благоустройства в соответствии с требованиями ГОСТ 17.5.3.05.-84 "Охрана природы. Земли. Рекультивация земель".

Ямы и канавы засыпают неплодородным глинистым грунтом. Запрещается засыпка ям и канав строительным мусором.

Засев плодородного слоя семенами газонных трав из расчета 200 кг /га.

Площадь озеленения 164,4/181,5 м². Для озеленения используется посадочный материал, который приобретается в питомнике, должен иметь сортовое и карантинное свидетельство и быть этикетированный.

Газоны следует устраивать на полностью подготовленном и спланированном растительном грунте, верхний слой которого перед посевом газонных смесей должен быть проборонован на глубину 8- 10 см. Засев газонов следует производить сеялками для посева газонных трав. Семена мельче 1 мм должны высеваться в смеси с сухим песком, в отношении 1:1 по объему. Семена крупнее 1 мм должны высеваться в чистом виде. При посеве газона семена следует заделывать на глубину до 1 см. Для заделки семян следует использовать легкие бороны или катки с шинами и щетками. После заделки семян газон должен быть укатан катком весом до 100 кг. На почвах, образующих корку, прикатка не производится.

При посадке деревьев и кустарников в фильтрующие грунты на дно посадочных мест следует укладывать слой суглинка толщиной не менее 15 см. На засоленных грунтах на дне посадочных мест следует устраивать дренаж из щебня, гравия или фашин толщиной не менее 10 см.

Зеленые насаждения не подлежащие вырубке следует оградить общей оградой. Стволы отдельно стоящих деревьев, попадающих в зону производства работ, следует предохранять от повреждений, облицовывая их отходами пиломатериалов. Решения приняты с учетом требований СНиП III-10-75 "Благоустройство территории".



.6 Инженерные сети



.6.1 Система водоснабжения и канализации

При проектировании систем водоснабжения и канализации решения приняты на основании Технических условий МУП ЖКХ "Вологдагорводоканал" №8312 от 24.01.08г. Задания на проектирование. Источник водоснабжения - существующий внутренний водопровод здания диаметром 50 мм. Водопотребление - 0,48 м³/сут. Основные показатели по системам водоснабжения и канализации смотри таблица 2.6

Таблица 1.6 - Основные показатели по системам водоснабжения и канализации

Наименование систем	Расчётный расход воды			примечания
	м3/сут	м3/ч	л/с
Водопровод -общий -холодный -горячий	0,48 0,27 0,21	0,46 0,29 0,255	0,33 0,205 0,205
Канализация бытовая	0,48		1,93

Определение общего расхода воды:

q=5*q₀*α, (1.1)

где q - общий расход воды;

q₀ - секундный расход воды приборами, л/с

α - коэффициент принимаемый по таблице 2 приложения 4 СНиП 2.04.01-85^*

α - зависит от Р_общ*N_пр, где

Р_общ - вероятность действия приборов;

N_пр - число приборов

Р_общ= (1.2)

Qчас = 4 л/час

q₀=0,1 л/с

Р_общ=  = 0,033

α = 0,66

q = 5* 0,1*0,66 =0,33 л/с

Согласно СП 30.13330.2012 расчетный расход воды в канализации равен:

q_кан = q + q_пр, (1.3)

q_пр - расход стоков от прибора с наибольшим водоотведением (унитаз)

q_кан = 0,33+1,6 = 1,93 л/с.

Потребный напор на хозяйственно-питьевые нужды 19,3 м. Напор в точке присоединения - 20 м. Для создания потребного напора используются насосы К 50-32-125 (Q=12.5 м³/ч, Н=20,0 м, N=2,2 кВт) 1-рабочий,1-резервный. Для учёта водопотребления воды на вводе установлен водомер марки ВСХ-15 (существующий). Обвязка водомерного узла - существующая.

Подключение санитарно-технических приборов выполнено к существующим стоякам. Внутренняя сеть хозяйственно-питьевого водопровода выполнена из полипропиленовых труб PN-10. Система канализации выполнена из пластмассовых труб (выше отметки 0,000), ниже отметки 0,000 из чугунных труб. Система противопожарного водоснабжения выполнена из стальных оцинкованных электросварных труб.

Для горячего водоснабжения предусмотрена установка водонагревателей "Термекс" объёмом 10 литров. Устанавливаются на высоте 1,1м от пола. В существующих санузлах предусмотрена установка водонагревателей "Термекс" объёмом 10 литров.

Сброс сточных вод осуществляется в существующую сеть дворовой канализации ⌀ 150 мм. Водоотведение - 0,48 м³/сут.



.6.2 Система пожаротушения

Наружное пожаротушение предусмотрено при расходе воды 15 л/сот существующих пожарных гидрантов по ул. Мира, перекрёсток Мира, Чехова.

Автоматическое пожаротушение разработано ООО "Звезда" (№99-08 СПБ). Потребный напор в системе автоматического пожаротушения обеспечивается насосами КМ 80-50-200 а/2-5; Q=50 м³/ч; Н=40,0м; N=11 кВт (1-рабочий, 1-резервный).Жокей-насос АНУ-МОНО CR 5-8С - ёмкостью 40л; (Q=50 м³/ч; Н=41,0м; N=1,1 кВт). Расход воды на внутреннее пожаротушение составляет 12,1 л/с. Потребный напор на пожарные краны обеспечивается существующими насосами К 50-32-125 (Q=12.5 м³/ч, Н=20,0 м, N=2,2 кВт) 1-рабочий,1-резервный. Трубопроводы системы пожаротушения окрашиваются эмалью ПФ 115 за два раза по грунтовке ГФ - 0,21.

Монтаж системы автоматического пожаротушения выполняет организация имеющая лицензию на данный вид деятельности.



2. Расчетно-конструктивный раздел



.1 Расчет фундаментов

Рисунок 2.1- Схема фундаментов

Таблица 2.1 - Сбор нагрузок на фундамент Ф 1, кН

Вид нагрузок	gn	γf	g
1	2	3	4
Постоянная
1. Кровля: - Линокром ТКП 1слой 0,05х 8,2 - Линокром ХПП 1слой 0,08х 8,2 - Стяжка из ц/п р-ра δ=35мм, γо=1800кг/м³ 1800х 0,035х 8,2 - Керамзитовый гравий δ=140мм, γо=800кг/м³ 800х 0,14х 8,2 - Утеплитель ПСБ-С-40 δ=180мм, γо=150кг/м³ 150х 0,18х 8,2	0,41 0,66 5,17 9,18 2,21	1,1 1,1 1,1 1,2 1,2	0,45 0,72 5,68 11,02 2,66
2. Монолитное перекрытие: -Бетон класса В 15, Vприв.=0,029м, γо=2400кг/м³ 2400×0,029х 8,2х 4 -Бетон класса В 15 δ=80мм, γо=2400кг/м³ 2400х 0,08х 8,2х 4 - Профлист Н 75-750-0,9 0,12х 8,2х 4	22,83 62,98 3,94	1,1 1,1 1,05	25,11 69,27 4,13
3. Ригель  - широкополочный двутавр 26Ш 2 m=49 кг/м 49х 8,2х 4	16,07	1,05	16,88
4.Колонна - широкополочный двутавр 35Ш 2 m=82 кг/м 82х 13	10,66	1,05	11,19
5. Балка металлическая - широкополочный двутавр 35Ш 2 m=82 кг/м 82х 8,2х 4	26,90	1,05	28,24
6. Пол: - Керамический гранит δ=10мм, γо=2800кг/м³ 2800х 0,01х 8,2х 3 -Плиточный клей δ=3мм, γо=2200кг/м³ 2200х 0,003х 8,2х 3 - Стяжка "Ветонит" δ=7мм, γо=1800кг/м³ 1800х 0,07х 8,2х 3 - Стяжка из ц/п р-ра δ=30мм, γо=1800кг/м³ 1800х 0,03х 8,2х 3	6,89 1,62 31 13,28	1,2 1,1 1,1 1,1	8,27 1,79 34,10 14,61
7. Фундаментная балка δ=300мм, γо=2500кг/м³ (2500х 0,3х 0,3х 3,415) + (2500х 0,3х 0,3х 2,4)	13,08	1,1	14,39
8. Фундаментные блоки 310х 5	15,5	1,1	17,05
9. Стена из пенобетонных блоков (360х 7х 2)+(360х 7х 3,4)	136,08	1,1	149,7
Итого:	370,77		415,25
Временная
1. СнеговаяS=Sq×µ, Sq=2400 Па 2400х 8,2	14,05	1,4	19,68
2. От веса людей для ремонта кровли 50 кгс/м² 50х 8,2	4,1	1,3	5,33
3. На междуэтажное перекрытие 400 кгс/м² 400х 8,2	32,8	1,2	39,36
Итого:	50,96		39,36
Всего:	421,73		479,62

Таблица 2.2 - Сбор нагрузок на фундамент Ф 2, кН

Вид нагрузок	gn	γf	g
1	2	3	4
Постоянная:
1. Кровля: - Линокром ТКП 1слой 0,05х 13 - Линокром ХПП 1слой 0,08х 13 - Стяжка из ц/п р-ра δ=35мм, γо=1800кг/м³ 1800х 0,035х 13 - Керамзитовый гравий δ=140мм, γо=800кг/м³ 800х 0,14х 13 - Утеплитель ПСБ-С-40 δ=180мм, γо=150кг/м³ 150х 0,18х 13	0,65 1,04 8,19 14,56 3,51	1,1 1,1 1,1 1,2 1,2	0,72 1,14 9,01 17,47 4,21
2. Монолитное перекрытие: -Бетон класса В 15, Vприв.=0,029м, γо=2400кг/м³ 2400×0,029х 13х 4 -Бетон класса В 15 δ=80мм, γо=2400кг/м³ 2400х 0,08х 13х 4 - Профлист Н 75-750-0,9 0,12х 13х 4	36,19 99,84 6,24	1,1 1,1 1,05	39,81 109,82 6,25
3. Ригель  - широкополочный двутавр 26Ш 2 m=49 кг/м 49х 13х 4	25,48	1,05	26,75
4.Колонна - широкополочный двутавр 35Ш 2 m=82 кг/м 82х 13	10,66	1,05	11,19
5. Балка металлическая - широкополочный двутавр 35Ш 2 m=82 кг/м 82х 13х 4	42,64	1,05	44,77
6. Пол: - Керамический гранит δ=10мм, γо=2800кг/м³ 2800х 0,01х 13х 3 -Плиточный клей δ=3мм, γо=2200кг/м³ 2200х 0,003х 13х 3 - Стяжка "Ветонит" δ=7мм, γо=1800кг/м³ 1800х 0,07х 13х 3 - Стяжка из ц/п р-ра δ=30мм, γо=1800кг/м³ 1800х 0,03х 13х 3	10,92 2,57 49,14 21,06	1,2 1,1 1,1 1,1	13,10 2,83 54,05 23,17
7. Фундаментная балка δ=300мм, γо=2500кг/м³ (2500х 0,3х 0,3х 3,83) + (2500х 03х 03х 3,83)	16,3	1,1	17,931
8. Фундаментные блоки 310х 6	18,6	1,1	20,46
9. Стена из пенобетонных блоков 360х 14,4х 3,83	194,41	1,1	213,85
Итого:	554,32		616,86
Временная:
1. СнеговаяS=Sq×µ, Sq=2400 Па 2400х 13	22	1,4	31,2
2. От веса людей для ремонта кровли 50 кгс/м² 50х 13	6,5	1,3	8,45
3. На междуэтажное перекрытие 400 кгс/м² 400х 13	52	1,2	62,4
Итого:	80,79		102,05
Всего:	626,49		718,91

Таблица 2.3 - Сбор нагрузок на фундамент Ф 3, кН

Вид нагрузокgnγfg
1	2	3	4
Постоянная:
1. Кровля: - Линокром ТКП 1слой 0,05х 7,82 - Линокром ХПП 1слой 0,08х 7,82 - Стяжка из ц/п р-ра δ=35мм, γо=1800кг/м³ 1800х 0,035х 7,82 - Керамзитовый гравий δ=140мм, γо=800кг/м³ 800х 0,14х 7,82 - Утеплитель ПСБ-С-40 δ=180мм, γо=150кг/м³ 150х 0,18х 7,82	0,39 0,63 4,93 8,76 2,11	1,1 1,1 1,1 1,2 1,2	0,43 0,69 5,42 10,51 2,53
2. Монолитное перекрытие: -Бетон класса В 15, Vприв.=0,029м, γо=2400кг/м³ 2400×0,029х 7,82х 4 -Бетон класса В 15 δ=80мм, γо=2400кг/м³ 2400х 0,08х 7,82х 4 - Профлист Н 75-750-0,9 0,12х 7,82х 4	21,77 60,06 3,75	1,1 1,1 1,05	23,95 66,06 3,94
3. Ригель  - широкополочный двутавр 26Ш 2 m=49 кг/м 49х 7,82х 4	15,33	1,05	16,09
4.Колонна - широкополочный двутавр 35Ш 2 m=82 кг/м 82х 13	10,66	1,05	11,19
5. Балка металлическая - широкополочный двутавр 35Ш 2 m=82 кг/м 82х 7,82х 4	25,65	1,05	26,93
6. Пол: - Керамический гранит δ=10мм, γо=2800кг/м³ 2800х 0,01х 13х 3 -Плиточный клей δ=3мм, γо=2200кг/м³ 2200х 0,003х 7,82х 3 - Стяжка "Ветонит" δ=7мм, γо=1800кг/м³ 1800х 0,07х 7,82х 3 - Стяжка из ц/п р-ра δ=30мм, γо=1800кг/м³ 1800х 0,03х 7,82х 3	6,57 1,55 29,56 12,67	1,2 1,1 1,1 1,1	7,88 1,7 32,52 13,94
7. Фундаментная балка δ=300мм, γо=2500кг/м³ (2500х 0,3х 0,3х 2,29) + (2500х 0,3х 0,3х 3,42)	12,83	1,1	14,12
8. Фундаментные блоки 310х 2	9,3	1,1	10,23
9. Стена из пенобетонных блоков 360х 14,4х 2,65	134,51	1,1	147,97
Итого:	355,87		396,10
Временная:
4. СнеговаяS=Sq×µ, Sq=2400 Па 2400х 7,82	13	1,4	18,77
5. От веса людей для ремонта кровли 50 кгс/м² 50х 7,82	3,91	1,3	5,08
6. На междуэтажное перекрытие 400 кгс/м² 400х 7,82	31,28	1,2	37,54
Итого:	48,6		61,39
Всего:	404,47		457,49

Таблица 2.4 - Сбор нагрузок на фундамент Ф 4, кН

Вид нагрузокgnγfg
1	2	3	4
Постоянная:
1. Кровля: - Линокром ТКП 1слой 0,05х 37 - Линокром ХПП 1слой 0,08х 37 - Стяжка из ц/п р-ра δ=35мм, γо=1800кг/м³ 1800х 0,035х 37 - Керамзитовый гравий δ=140мм, γо=800кг/м³ 800х 0,14х 37 - Утеплитель ПСБ-С-40 δ=180мм, γо=150кг/м³ 150х 0,18х 37	1,85 2,96 23,31 41,44 9,99	1,1 1,1 1,1 1,2 1,2	2,04 3,26 25,64 49,73 11,99
2. Монолитное перекрытие: -Бетон класса В 15, Vприв.=0,029м, γо=2400кг/м³ 2400×0,029х 37х 4 -Бетон класса В 15 δ=80мм, γо=2400кг/м³ 2400х 0,08х 37х 4 - Профлист Н 75-750-0,9 0,12х 37х 4	103,01 284,16 17,76	1,1 1,1 1,05	113,31 312,58 18,65
3. Ригель  - широкополочный двутавр 26Ш 2 m=49 кг/м 49х 37х 4	72,52	1,05	76,15
4.Колонна - широкополочный двутавр 35Ш 2 m=82 кг/м 82х 13	10,66	1,05	11,19
5. Балка металлическая - широкополочный двутавр 35Ш 2 m=82 кг/м 82х 37х 4	121,36	1,05	127,43
6. Пол: - Керамический гранит δ=10мм, γо=2800кг/м³ 2800х 0,01х 37х 3 -Плиточный клей δ=3мм, γо=2200кг/м³ 2200х 0,003х 37х 3 - Стяжка "Ветонит" δ=7мм, γо=1800кг/м³ 1800х 0,07х 37х 3 - Стяжка из ц/п р-ра δ=30мм, γо=1800кг/м³ 1800х 0,03х 37х 3	31,08 7,33 139,86 59,94	1,2 1,1 1,1 1,1	37,30 8,06 153,85 65,93
7. Фундаментная балка δ=300мм, γо=2500кг/м³ (2500х 0,3х 0,3х 5,45) + (2500х 0,3х 0,3х 2,4)	12,18	1,1	13,4
8. Фундаментные блоки 310х 4	12,4	1,1	13,64
9. Витраж 22х 8,31х 5,45	9,96	1,1	10,96
Итого:	954,99		1061,02
1	2	3	4
Временная:	63	1,4	88,8
2. От веса людей для ремонта кровли 50 кгс/м² 50х 37	18,5	1,3	24,05
3. На междуэтажное перекрытие 400 кгс/м² 400х 37	148	1,2	177,6
Итого:	229,93		290,45
Всего:	1184,92		1351,47

Таблица 2.5 - Сбор нагрузок на фундамент Ф 5, кН

Вид нагрузокgnγfg
1	2	3	4
Постоянная:
1. Кровля: - Линокром ТКП 1слой 0,05х 20,74 - Линокром ХПП 1слой 0,08х 20,74 - Стяжка из ц/п р-ра δ=35мм, γо=1800кг/м³ 1800х 0,035х 20,74 - Керамзитовый гравий δ=140мм, γо=800кг/м³ 800х 0,14х 20,74 - Утеплитель ПСБ-С-40 δ=180мм, γо=150кг/м³ 150х 0,18х 20,74	1,04 1,66 13,07 23,23 5,6	1,1 1,1 1,1 1,2 1,2	1,14 1,83 14,37 27,87 6,72
2. Монолитное перекрытие: -Бетон класса В 15, Vприв.=0,029м, γо=2400кг/м³ 2400×0,029х 20,74х 4 -Бетон класса В 15 δ=80мм, γо=2400кг/м³ 2400х 0,08х 20,74х 4 - Профлист Н 75-750-0,9 0,12х 20,74х 4	57,74 159,28 9,96	1,1 1,1 1,05	63,51 175,21 10,45
3. Ригель  - широкополочный двутавр 26Ш 2 m=49 кг/м 49х 20,74х 4	40,65	1,05	42,68
4.Колонна - широкополочный двутавр 35Ш 2 m=82 кг/м 82х 13	10,66	1,05	11,19
5. Балка металлическая - широкополочный двутавр 35Ш 2 m=82 кг/м 82х 20,74х 4	68,03	1,05	71,43
6. Пол: - Керамический гранит δ=10мм, γо=2800кг/м³ 2800х 0,01х 20,74х 3 -Плиточный клей δ=3мм, γо=2200кг/м³ 2200х 0,003х 20,74х 3 - Стяжка "Ветонит" δ=7мм, γо=1800кг/м³ 1800х 0,07х 20,74х 3 - Стяжка из ц/п р-ра δ=30мм, γо=1800кг/м³ 1800х 0,03х 20,74х 3	17,42 4,11 78,4 33,6	1,2 1,1 1,1 1,1	20,91 4,52 86,24 36,96
7. Фундаментная балка δ=300мм, γо=2500кг/м³ (2500х 0,3х 0,3х 3,83) + (2500х 0,3х 0,3х 5,415)	69,34	1,1	80,34
Итого:	593,77		655,37
Временная:
1. СнеговаяS=Sq×µ, Sq=2400 Па 2400х 20,74	36	1,4	49,78
2. От веса людей для ремонта кровли 50 кгс/м² 50х 20,74	10,37	1,3	13,48
3. На междуэтажное перекрытие 400 кгс/м² 400х 20,74	82,96	1,2	99,55
Итого:	128,88		162,81
Всего:	722,65		818,18

Таблица 2.6 - Сбор нагрузок на фундамент Ф 6, кН

Вид нагрузокgnγfg
1	2	3	4
Постоянная:
1. Кровля: - Линокром ТКП 1слой 0,05х 20,74 - Линокром ХПП 1слой 0,08х 20,74 - Стяжка из ц/п р-ра δ=35мм, γо=1800кг/м³ 1800х 0,035х 20,74 - Керамзитовый гравий δ=140мм, γо=800кг/м³ 800х 0,14х 20,74 - Утеплитель ПСБ-С-40 δ=180мм, γо=150кг/м³ 150х 0,18х 20,74	1,04 1,66 13,07 23,23 5,6	1,1 1,1 1,1 1,2 1,2	1,14 1,83 14,37 27,87 6,72
2. Монолитное перекрытие: -Бетон класса В 15, Vприв.=0,029м, γо=2400кг/м³ 2400×0,029х 20,74х 4 -Бетон класса В 15 δ=80мм, γо=2400кг/м³ 2400х 0,08х 20,74х 4 - Профлист Н 75-750-0,9 0,12х 20,74х 4	57,74 159,28 9,96	1,1 1,1 1,05	63,51 175,21 10,45
3. Ригель  - широкополочный двутавр 26Ш 2 m=49 кг/м 49х 20,74х 4	40,65	1,05	42,68
4.Колонна - широкополочный двутавр 35Ш 2 m=82 кг/м 82х 13	10,66	1,05	11,19
5. Балка металлическая  - широкополочный двутавр 35Ш 2 m=82 кг/м 82х 20,74х 4	68,03	1,05	71,43
6. Пол: - Керамический гранит δ=10мм, γо=2800кг/м³ 2800х 0,01х 20,74х 3 -Плиточный клей δ=3мм, γо=2200кг/м³ 2200х 0,003х 20,74х 3 - Стяжка "Ветонит" δ=7мм, γо=1800кг/м³ 1800х 0,07х 20,74х 3 - Стяжка из ц/п р-ра δ=30мм, γо=1800кг/м³ 1800х 0,03х 20,74х 3	17,42 4,11 78,4 33,6	1,2 1,1 1,1 1,1	20,91 4,52 86,24 36,96
7. Фундаментная балка δ=300мм, γо=2500кг/м³ (2500х 0,3х 0,3х 3,83) + (2500х 0,3х 0,3х 5,415)	69,34	1,1	80,34
Итого:	377,15		413,75
Временная:
1. СнеговаяS=Sq×µ, Sq=2400 Па 2400х 20,74	36	1,4	49,78
2. От веса людей для ремонта кровли 50 кгс/м² 50х 20,74	10,37	1,3	13,48
3. На междуэтажное перекрытие 400 кгс/м² 400х 20,74	82,96	1,2	99,55
Итого:	128,88		162,81
Всего:	466,33		526,40

Таблица 2.7 - Сбор нагрузок на фундамент Ф 7, кН

Вид нагрузокgnγfg
1	2	3	4
Постоянная:
1. Кровля: - Линокром ТКП 1слой 0,05х 22,7 - Линокром ХПП 1слой 0,08х 22,7 - Стяжка из ц/п р-ра δ=35мм, γо=1800кг/м³ 1800х 0,035х 22,7 - Керамзитовый гравий δ=140мм, γо=800кг/м³ 800х 0,14х 22,7 - Утеплитель ПСБ-С-40 δ=180мм, γо=150кг/м³ 150х 0,18х 22,7	1,14 1,82 14,3 25,42 6,13	1,1 1,1 1,1 1,2 1,2	1,25 2,0 15,73 30,51 7,35
2. Монолитное перекрытие: -Бетон класса В 15, Vприв.=0,029м, γо=2400кг/м³ 2400×0,029х 22,7х 4 -Бетон класса В 15 δ=80мм, γо=2400кг/м³ 2400х 0,08х 22,7х 4 - Профлист Н 75-750-0,9 0,12х 22,7х 4	63,2 174,34 10,9	1,1 1,1 1,05	69,52 191,77 11,44
3. Ригель  - широкополочный двутавр 26Ш 2 m=49 кг/м 49х 22,7х 4	44,49	1,05	46,72
4.Колонна - широкополочный двутавр 35Ш 2 m=82 кг/м 82х 13	10,66	1,05	11,19
5. Балка металлическая - широкополочный двутавр 35Ш 2 m=82 кг/м 82х 22,7х 4	74,46	1,05	78,18
6. Пол: - Керамический гранит δ=10мм, γо=2800кг/м³ 2800х 0,01х 37х 3 -Плиточный клей δ=3мм, γо=2200кг/м³ 2200х 0,003х 22,7х 3 - Стяжка "Ветонит" δ=7мм, γо=1800кг/м³ 1800х 0,07х 22,7х 3 - Стяжка из ц/п р-ра δ=30мм, γо=1800кг/м³ 1800х 0,03х 22,7х 3	19,07 4,49 85,81 36,77	1,2 1,1 1,1 1,1	22,88 4,94 94,39 40,45
7. Фундаментная балка δ=300мм, γо=2500кг/м³ (2500х 0,3х 0,3х 4,5)+(2500х 0,3х 0,3х 5,4)	9,9	1,1	10,89
8. Фундаментные блоки 310х 4	12,4	1,1	13,64
9. Витраж 22х 8,31х 4,5	8,23	1,1	9,05
Итого:	599,01		661,90
Временная:
1. СнеговаяS=Sq×µ, Sq=2400 Па 2400х 22,7	39	1,4	54,48
2. От веса людей для ремонта кровли 50 кгс/м² 50х 22,7	11,35	1,3	14,76
3. На междуэтажное перекрытие 400 кгс/м² 400х 22,7	90,80	1,2	108,96
Итого:	141,06		178,20
Всего:	740,08		840,09

Таблица 2.8 - Сбор нагрузок на фундамент Ф 8, кН

Вид нагрузок	gn	γf	g
1	2	3	4
Постоянная:
1. Кровля: - Линокром ТКП 1слой 0,05х 14,61 - Линокром ХПП 1слой 0,08х 14,61 - Стяжка из ц/п р-ра δ=35мм, γо=1800кг/м³ 1800х 0,035х 14,61 - Керамзитовый гравий δ=140мм, γо=800кг/м³ 800х 0,14х 14,61 - Утеплитель ПСБ-С-40 δ=180мм, γо=150кг/м³ 150х 0,18х 14,61	0,73 1,17 9,20 16,36 3,94	1,1 1,1 1,1 1,2 1,2	0,8 1,29 10,12 19,64 4,73
2. Монолитное перекрытие: -Бетон класса В 15, Vприв.=0,029м, γо=2400кг/м³ 2400×0,029х 14,61х 4 -Бетон класса В 15 δ=80мм, γо=2400кг/м³ 2400х 0,08х 14,61х 4 - Профлист Н 75-750-0,9 0,12х 14,61х 4	40,67 112,20 7,01	1,1 1,1 1,05	44,74 123,43 7,36
3. Ригель  - широкополочный двутавр 26Ш 2 m=49 кг/м 49х 14,61х 4	28,64	1,05	30,07
4.Колонна - широкополочный двутавр 35Ш 2 m=82 кг/м 82х 14,61	10,66	1,05	11,19
5. Балка металлическая - широкополочный двутавр 35Ш 2 m=82 кг/м 82х 14,61х 4	47,92	1,05	50,32
6. Пол: - Керамический гранит δ=10мм, γо=2800кг/м³ 2800х 0,01х 14,61х 3 -Плиточный клей δ=3мм, γо=2200кг/м³ 2200х 0,003х 14,61х 3 - Стяжка "Ветонит" δ=7мм, γо=1800кг/м³ 1800х 0,07х 14,61х 3 - Стяжка из ц/п р-ра δ=30мм, γо=1800кг/м³ 1800х 0,03х 14,61х 3	12,27 2,89 55,23 23,67	1,2 1,1 1,1 1,1	14,73 3,18 60,75 26,04
7. Фундаментная балка δ=300мм, γо=2500кг/м³ (2500х 0,3х 0,3х 3,815) + (2500х 0,3х 0,3х 5,115)	20,09	1,1	22,1
8. Фундаментные блоки 310х 4	12,4	1,1	13,64
Итого:	384,98		444,13
Временная:
1. СнеговаяS=Sq×µ, Sq=2400 Па 2400х 14,61	25	1,4	35,06
2. От веса людей для ремонта кровли 50 кгс/м² 50х 14,61	7,31	1,3	9,5
3. На междуэтажное перекрытие 400 кгс/м² 400х 14,61	58,44	1,2	70,13
Итого:	90,79		110,69
Всего:	475,77		558,81

Таблица 2.9 - Сбор нагрузок на фундамент Ф 9, кН

Вид нагрузок	gn	γf	g
1	2	3	4
Постоянная:
1. Кровля: - Линокром ТКП 1слой 0,05х 9,69 - Линокром ХПП 1слой 0,08х 37 - Стяжка из ц/п р-ра δ=35мм, γо=1800кг/м³ 1800х 0,035х 37 - Керамзитовый гравий δ=140мм, γо=800кг/м³ 800х 0,14х 37 - Утеплитель ПСБ-С-40 δ=180мм, γо=150кг/м³ 150х 0,18х 37	0,48 0,78 6,10 10,85 2,62	1,1 1,1 1,1 1,2 1,2	0,53 0,85 6,72 13,02 3,14
2. Монолитное перекрытие: -Бетон класса В 15, Vприв.=0,029м, γо=2400кг/м³ 2400×0,029х 37х 4 -Бетон класса В 15 δ=80мм, γо=2400кг/м³ 2400х 0,08х 37х 4 - Профлист Н 75-750-0,9 0,12х 37х 4	26,98 74,42 4,65	1,1 1,1 1,05	29,67 81,86 4,88
3. Ригель  - широкополочный двутавр 26Ш 2 m=49 кг/м 49х 37х 4	18,99	1,05	19,94
4.Колонна - широкополочный двутавр 35Ш 2 m=82 кг/м 82х 13	10,66	1,05	11,19
5. Балка металлическая - широкополочный двутавр 35Ш 2 m=82 кг/м 82х 37х 4	31,78	1,05	33,37
6. Пол: - Керамический гранит δ=10мм, γо=2800кг/м³ 2800х 0,01х 37х 3 -Плиточный клей δ=3мм, γо=2200кг/м³ 2200х 0,003х 37х 3 - Стяжка "Ветонит" δ=7мм, γо=1800кг/м³ 1800х 0,07х 37х 3 - Стяжка из ц/п р-ра δ=30мм, γо=1800кг/м³ 1800х 0,03х 37х 3	8,14 1,92 36,63 15,7	1,2 1,1 1,1 1,1	9,77 2,11 40,29 17,27
7. Фундаментная балка δ=300мм, γо=2500кг/м³ (2500х 0,3х 0,3х 2,245) + (2500х 0,3х 0,3х 1,815)	9,13	1,1	10,05
8. Фундаментные блоки 310х 3	9,3	1,1	10,23
Итого:	260,00		294,91
Временная:
1. СнеговаяS=Sq×µ, Sq=2400 Па 2400х 37	17	1,4	23,26
2. От веса людей для ремонта кровли 50 кгс/м² 50х 37	4,85	1,3	6,30
3. На междуэтажное перекрытие 400 кгс/м² 400х 37	38,76	1,2	46,51
Итого:	60,22		76,07
Всего:	320,22		370,97

Таблица 2.10 - Сбор нагрузок на фундамент Ф 10, кН

Вид нагрузокgnγfg
1	2	3	4
Постоянная:
1. Кровля: - Линокром ТКП 1слой 0,05х 12,16 - Линокром ХПП 1слой 0,08х 37 - Стяжка из ц/п р-ра δ=35мм, γо=1800кг/м³ 1800х 0,035х 37 - Керамзитовый гравий δ=140мм, γо=800кг/м³ 800х 0,14х 37 - Утеплитель ПСБ-С-40 δ=180мм, γо=150кг/м³ 150х 0,18х 37	0,61 0,97 7,66 13,62 3,28	1,1 1,1 1,1 1,2 1,2	0,67 1,07 8,43 16,34 3,94
2. Монолитное перекрытие: -Бетон класса В 15, Vприв.=0,029м, γо=2400кг/м³ 2400×0,029х 37х 4 -Бетон класса В 15 δ=80мм, γо=2400кг/м³ 2400х 0,08х 37х 4 - Профлист Н 75-750-0,9 0,12х 37х 4	33,85 93,39 5,84	1,1 1,1 1,05	37,24 102,73 6,13
3. Ригель  - широкополочный двутавр 26Ш 2 m=49 кг/м 49х 37х 4	23,83	1,05	25,03
4.Колонна - широкополочный двутавр 35Ш 2 m=82 кг/м 82х 13	10,66	1,05	11,19
5. Балка металлическая - широкополочный двутавр 35Ш 2 m=82 кг/м 82х 37х 4	39,88	1,05
6. Пол: - Керамический гранит δ=10мм, γо=2800кг/м³ 2800х 0,01х 37х 3 -Плиточный клей δ=3мм, γо=2200кг/м³ 2200х 0,003х 37х 3 - Стяжка "Ветонит" δ=7мм, γо=1800кг/м³ 1800х 0,07х 37х 3 - Стяжка из ц/п р-ра δ=30мм, γо=1800кг/м³ 1800х 0,03х 37х 3	10,21 2,41 45,96 19,70	1,2 1,1 1,1 1,1	12,26 2,65 50,56 21,67
7. Фундаментная балка δ=300мм, γо=2500кг/м³ (2500х 0,3х 0,3х 1,82) + (2500х 0,3х 0,3х 2,25)	12,18	9,13	10,05
8. Витраж 22х 8,31х 5,05	9,22	1,1	10,15
Итого:	321,11		361,97
Временная:
1. СнеговаяS=Sq×µ, Sq=2400 Па 2400х 12,16	21	1,4	29,18
2. От веса людей для ремонта кровли 50 кгс/м² 50х 12,16	6,08	1,3	7,9
3. На междуэтажное перекрытие 400 кгс/м² 400х 12,16	48,64	1,2	58,37
Итого:	75,57		95,46
Всего:	396,68		457,43

Таблица 2.11 - Сбор нагрузок на фундамент Ф 11, кН

Вид нагрузок	gn	γf	g
1	2	3	4
Постоянная:
1. Кровля: - Линокром ТКП 1слой 0,05х 6,84 - Линокром ХПП 1слой 0,08х 6,84 - Стяжка из ц/п р-ра δ=35мм, γо=1800кг/м³ 1800х 0,035х 37 - Керамзитовый гравий δ=140мм, γо=800кг/м³ 800х 0,14х 37 - Утеплитель ПСБ-С-40 δ=180мм, γо=150кг/м³ 150х 0,18х 37	0,34 0,55 4,31 7,66 1,85	1,1 1,1 1,1 1,2 1,2	0,38 0,6 4,74 9,19 2,22
2. Монолитное перекрытие: -Бетон класса В 15, Vприв.=0,029м, γо=2400кг/м³ 2400×0,029х 37х 4 -Бетон класса В 15 δ=80мм, γо=2400кг/м³ 2400х 0,08х 37х 4 - Профлист Н 75-750-0,9 0,12х 37х 4	19,04 52,53 3,28	1,1 1,1 1,05	20,95 57,78 3,45
3. Ригель  - широкополочный двутавр 26Ш 2 m=49 кг/м 49х 37х 4	13,41	1,05	14,08
4.Колонна - широкополочный двутавр 35Ш 2 m=82 кг/м 82х 13	10,66	1,05	11,19
5. Балка металлическая - широкополочный двутавр 35Ш 2 m=82 кг/м 82х 37х 4	22,44	1,05	23,56
6. Пол: - Керамический гранит δ=10мм, γо=2800кг/м³ 2800х 0,01х 37х 3 -Плиточный клей δ=3мм, γо=2200кг/м³ 2200х 0,003х 37х 3 - Стяжка "Ветонит" δ=7мм, γо=1800кг/м³ 1800х 0,07х 37х 3 - Стяжка из ц/п р-ра δ=30мм, γо=1800кг/м³ 1800х 0,03х 37х 3	5,75 1,35 25,86 11,08	1,2 1,1 1,1 1,1	6,89 1,49 28,44 12,19
7. Фундаментная балка δ=300мм, γо=2500кг/м³ (2500х 0,3х 0,3х 1,82) + (2500х 0,3х 0,3х 2,25)	9,13	1,1	10,05
8. Витраж 22х 8,31х 3,81	6,97	1,1	7,66
Итого:	187,07		214,86
Временная:
1. СнеговаяS=Sq×µ, Sq=2400 Па 2400х 6,84	13	1,4	16,42
2. От веса людей для ремонта кровли 50 кгс/м² 50х 6,84	3,42	1,3	4,45
3. На междуэтажное перекрытие 400 кгс/м² 400х 6,84	27,36	1,2	32,83
Итого:	42,51		53,69
Всего:	229,57		268,55

Схема нагрузок на фундамент показана на рисунке 2.2.

Рисунок 2.2 - Схема нагрузок на фундамент

Характеристики грунта:

Суглинок текучий:

коэффициент пористости е=0,774;

показатель текучести IL=0,86;

объемная масса суглинка γо=2,65 тс/м³;

угол внутреннего трения φ=16⁰.

Суглинок полутвердый:

коэффициент пористости е=0,439;

показатель текучести IL=0,21;

объемная масса суглинка γо=2,74 тс/м³;

угол внутреннего трения φ=26⁰.



Рисунок 2.3 - Схема текстуры грунта

Определим расчетную нагрузку передаваемую на сваю.

, (2.1)

где F_d - несущая способность грунта;

γ_к- коэффициент надежности, принимаем γ_к=1,75

, (2.2)

где g_c - коэффициент условий работы сваи в грунте, принимаемый g_c = 1;

R - расчетное сопротивление грунта под нижним концом сваи;



R = 0,75a₄(a₁g¢_Id + a₂a₃g_Ih), (2.3)

где a₁, a₂, a₃, a₄ - безразмерные коэффициенты, принимаемые по табл.2. 6 СНиП 2.02.03-85 в зависимости от расчетного значения угла внутреннего трения грунта основания,

a₁=9,5

a₂=18,6

a₃=0,52

a₄=0,34

g¢_I - расчетное значение удельного веса грунта, кН/м³ (тс/м³), в основании сваи (при водонасыщенных грунтах с учетом взвешивающего действия воды);



g_I - осредненное (по слоям) расчетное значение удельного веса грунтов, кН/м³ (тс/м³), расположенных выше нижнего конца сваи (при водонасыщенных грунтах с учетом взвешивающего действия воды);

d - диаметр сваи, м,

h - глубина заложения, м, нижнего конца сваи, отсчитываемая от природного рельефа или уровня планировки (при планировке срезкой);

g_cR - коэффициент условий работы грунта под нижним концом сваи; g_cR=1

A - площадьопирания на грунт сваи, м²;

 (2.4)



u - периметр поперечного сечения ствола сваи, м;

 (2.5)



g_cf - коэффициент условий работы грунта на боковой поверхности сваи, зависящий от способа образования скважины и условий бетонирования и принимаемый по табл. 5 СНиП 2.02.03-85; g_cf=0,8

f_i - расчетное сопротивление i-гo слоя грунта на боковой поверхности ствола сваи, кПа (тс/м²), принимаемое по табл. 2 СНиП 2.02.03-85 ;

h_i - толщина i-го слоя грунта, соприкасающегося с боковой поверхностью сваи, м;

h₁ =1,0м f₁=37,8кН/м²

h₂ =0,6м f₂=38,4кН/м²

h₃ =1м f₃=6,4кН/м²

h₄ =1м f₄=7,4кН/м²

h₅ =1м f₅=7,4кН/м²

h₆ =1м f₆=56,4кН/м²

h₇ =1м f₇=58кН/м²

h₈ =0,49м f₈=62кН/м²

Найдем расчетное сопротивление грунта под нижним концом сваи

Определим несущую способность грунта

Определим несущую способность сваи

Определим требуемое количество свай под колонны











Для того чтобы нам не вычерчивать ростверки разных типоразмеров, там где несущей способности сваи не хватает, увеличим длину сваи. Примем стандартный ростверк, квадратный в плане под 4 сваи. А ростверк, который под колонны, расположенные рядом с существующим фундаментом, выполним прямоугольным под 2сваи.

Окончательно принимаем количество свай под фундаменты:

Фундамент Ф 1 - 4 сваи, длиной 7 м;

Фундамент Ф 2 - 4 сваи, длиной 7 м;

Фундамент Ф 3 - 2 сваи, длиной 8 м;

Фундамент Ф 4 - 4 сваи, длиной 9 м;

Фундамент Ф 5 - 4 сваи, длиной 9 м;

Фундамент Ф 6 - 2 сваи, длиной 8 м;

Фундамент Ф 7 - 4 сваи, длиной 8 м;

Фундамент Ф 8 - 4 сваи, длиной 7 м;

Фундамент Ф 9 - 2 сваи, длиной 8 м;

Фундамент Ф 10 - 3 сваи, длиной 7 м;

Фундамент Ф 11 - 2 сваи, длиной 7 м;



.2 Расчет ригеля

Расчетная схема



Рисунок 2.4 Расчетная схема

Таблица 2.12 - Сбор нагрузок на ригель, кН/м²

Вид нагрузок	gn	γf	g
1	2	3	4
Постоянная:
1. Кровля: - Линокром ТКП 1слой  - Линокром ХПП 1слой - Стяжка из ц/п р-ра δ=35мм, γо=1800кг/м³ 1800х 0,035 - Керамзитовый гравий δ=140мм, γо=800кг/м³ 800х 0,14 - Утеплитель ПСБ-С-40 δ=180мм, γо=150кг/м³ 150х 0,18	0,05 0,08 0,63 1,2 0,27	1,1 1,1 1,1 1,2 1,2	0,055 0,088 0,7 1,44 0,33
2. Монолитное перекрытие: -Бетон класса В 15, Vприв.=0,029м, γо=2400кг/м³ 2400×0,029 -Бетон класса В 15 δ=80мм, γо=2400кг/м³ 2400х 0,08 - Профлист Н 75-750-0,9	0,7 1,92 0,12	1,1 1,1 1,05	0,77 2,11 0,126
3. Собственный вес ригеля  - примем широкополочныйдвутавр 26Ш 2 m=49 кг/м, шаг ригелей 1,82м 49/1,82	0,27	1,05	0,28
Итого:	5,24		5,9
Временная:
1. СнеговаяS=Sq×µ, Sq=2400 Па	1,68	1,4	2,4
2. От веса людей для ремонта кровли 50 кгс/м²	0,5	1,3	0,65
Итого:	2,18		3,05
Всего:	7,42		8,95

Коэффициент снегозадержания μ=1, т.к. кровля плоская.

Определим погонную равномерно распределенную нагрузку на ригель:

, (2.6)

где А_гр - шаг ригелей

А_гр=1,82 м

Каждый ригель в перекрытии рассматривается раздельно, не связанный с другим. Поэтому ригель рассчитываем, как балку свободно лежащую на двух опорах.

Расчетная схема балки

Рисунок 2.5 Расчетная схема балки

Определим расчетные значения максимального изгибающего момента М_max и поперечной силы Q_max:

, (2.7)

, (2.8)

где l - длина ригеля l=6м

Из условия прочности находим требуемый момент сопротивления:

, (2.9)

где R_y - расчетное сопротивление стали, берем по СНиП II-23-81* таб. 51

R_y=2,1х 10⁵кН/м²

γ_{с -} коэффициент условия работы, берем по СНиП II-23-81* таб. 6

γ_с=1,1

По полученному моменту сопротивления подбираем широкополочный двутавр 26Ш 1, со следующими характеристиками:

Проверим подобранное сечение по первому предельному состоянию (проверка прочности сечения)

 (2.10)

, условие выполняется.

Следовательно сечение подобранно верно.

Так как у нас ригель из прокатного профиля и на него воздействует только равномерно распределенная нагрузка, а сосредоточенной нагрузки нет, то расчет по прочности касательных напряжений не выполняется.

Выполним расчет по второму предельному состоянию (расчет по деформациям).

При расчете по деформациям выполняется проверка прогиба.

, (2.11)

где q_нор - нормативная равномерно распределенная нагрузка

q_нор=13,5 кН/м²- длина ригеля l=6м

E - модуль упругости стали

E=2,06х 10⁸ кН/м²

I_x - момент инерции

Предельный прогиб f_u определяется по СП 20.13330.2011

 (2.12)

, условие не выполняется.

Прогиб не обеспечен, следовательно увеличим сечение ригеля. Примем широкополочный двутавр 26Ш 2, со следующими характеристиками:

Проверим подобранное сечение по первому предельному состоянию (проверка прочности сечения)

 (2.13)

, условие выполняется.

Следовательно сечение подобранно верно.

Выполним расчет по второму предельному состоянию (расчет по деформациям).

При расчете по деформациям выполняется проверка прогиба.

 (2.14)

, условие выполняется.

Следовательно, сечение подобранно верно. Окончательно принимаем широкополочный двутавр 26Ш 2.



3. Технологический раздел



.1 Анализ условий строительства

Район строительства - Вологодская обл, г. Вологда;

Характер строительства - реконструкция;

Существующая застройка - имеется;

Районный коэффициент к заработной плате - К=1,15;

Нормативная продолжительность строительства по СНиП 1.04.03-85^* - 6,5 месяцев, в том числе подготовительный период - 1 месяц.

Природно-климатические условия:

Город Вологда расположен в географическом районе - 1, климатическом районе - IIВ и характеризуется следующими показателями:

Температура наружного воздуха наиболее холодной пятидневки: минус 32⁰С;

Температура наружного воздуха наиболее холодных суток: минус 37⁰С;

Продолжительность зимнего периода - 6 месяцев;

Нормативное давление ветра для I ветрового района: 23 кгс/м²;

Вес снегового покрова для IV снегового района: 240 кгс/м²;

Нормативная глубина промерзания грунтов: 1,5м;

Преобладающие ветры: северо - западные;

В геологическом отношении грунты представлены суглинками полутвердыми с гравием.



.2 Технологическая карта на устройство свайного фундамента



.2.1 Область применения технологической карты

Технологическая карта разработана на устройство свайного фундамента при реконструкции торгового центра "Звезда" по адресу ул. Мира 76 в г. Вологде. В реконструируемом мною торговом центре "Звезда" имеется два первых существующих этажа, в которых располагаются торговые помещения. Мною выполняется надстройка третьего и четвертого этажей над существующей частью торгового центра, а так же четырех этажная пристройка к существующей части здания. Под пристройкой выполняется свайный фундамент с монолитным ростверком. Так как пристройка выполняется уже к существующему зданию, то выполнение забивных свай не допускается, а залегаемые грунты слабые, то проектом предусмотрено выполнение буронабивных свай. Материалы для устройства буронабивных свай и монолитного ростверка, бетон класса В 15, и сборные конструкции доставляются на строительную площадку с заводов ЖБИ автотранспортом.

Грунт под подошвой фундамента - суглинок полутвердый с гравием.



.2.2 Сводная ведомость подсчета объемов

Сводная ведомость подсчета объемов приведена в таблице 3.1, где сосчитаны объемы основных видов работ.

Таблица 3.1- Сводная ведомость подсчета объемов

№ п/п	Наименование работ	Эскиз и формула подсчета	Объем работ
			Ед. изм.	К-во
1	2	3	4	5
1	Срезка растительного слоя толщиной 0,3м бульдозером ДЗ-18	1000 м²1,97

2           Разработка грунта экскаватором ЭО-3322А, объем ковша 0,4м³  - с погрузкой в транспор. средства - в отвал

 м³303

,8

198,2
3	Разработка недобора вручную на глубину 0,15м	м35,95
4	Бурение скважины буровой установкой		1м скваж.	275
5	Перемещение буровой установки		1м переем.	90
6	Погружение обсадной трубы		1м погруж	275
7	Установка арматурного каркаса		1 сваю	35
8	Установка обсадного патрубка	35
9	Установка обсадной трубы		1 устан.	35
10	Укладка бетона		м³	37,44
11	Установка опалубки		м²	41,43
12	Установка арматурных сеток		1 сетка	44
13	Укладка бетонной смеси		м³	18,22
14	Разборка опалубки		м²	41,43
15	Монтаж фундаментных балок		1 эл.	14
16	Монтаж фундаментных блоков		1 эл.	19
17	Устройство гидроизоляции	100м²0,47



.2.3 Калькуляция трудозатрат и потребного количества машиносмен

Калькуляция трудозатрат и потребного количества машиносмен приведена в табл 3.2. В ней определяется трудоемкость работ и заработная плата рабочих. Все эти данные определяются по единым нормам и расценкам на строительные и монтажные работы.

Таблица 3.2 - Калькуляция трудозатрат и стоимости затрат труда

№ п/п	Наименование работ	Параграф ЕНиР	Ед. изм	Объем работ	Норма времени Нвр чел. ч.		Трудоемкость чел. ч.		Состав звена, квалификация
					на бригаду	на машин.	на бригаду	на машин.
1	2	3	4	5	6	7	8	9	10
1	Срезка растительного слоя бульдозером  ДЗ-18	Е 2-1-5 2-б	1000 м²	1,97	-	1,50	-	2,96	Машинист 6р-1
2	Разработка котлована с погрузкой в автотранспортные средства	Е 2-1-9 таб.3 стр.1б	100 м³	1,048	-	3,40	-	3,56	Машинист 5р-1
3	Разработка котлована с погрузкой в отвал	Е 2-1-9 таб.3 стр.1ж	100 м³	1,98	-	2,70	-	5,35	Машинист 5р-1
4	Разработка недобора вручную	Е 2-1-47 таб.1 стр.9е	1 м³	0,06	2,90	-	0,17	-	Землекоп 3р-1
5	Бурение скважин буровой установкой	Е 12-79	1м скв.	275,00	0,24	0,72	66,00	198,00	Маш.буров. уст 6р-1 пом. машен. 4р-1, 3р-1
6	Перемещение буровой установки от скважины к скважине	Е 12-68 таб.3 стр.2б	1м пер.	90,00	0,30	0,13	27,00	11,70	Маш.буров. уст 6р-1 пом. машен. 4р-1, 3р-1
7	Погружение обсадной трубы	Е 12-67 таб.5 стб.б	1м пог.	275	0,88	0,22	242,00	60,50	Маш.буров. уст 6р-1 пом. машен. 4р-1, 3р-1
8	Установка арматурного каркаса	Е 12-72	1 кар.	35	0,48	0,16	16,80	5,60	Маш. 6р-1  Монт. 3р-1, 4р-1
9	Установка обсадного патрубка	Е 12-73 стр.1	1 уст.	35	0,36	0,12	12,60	4,20	Маш. 6р-1  Монт. 3р-1, 4р-1
10	Установка бетонолитной трубы	Е 12-73 стр.2	1 уст.	35	0,48	0,16	16,80	5,60	Маш. 6р-1  Монт. 3р-1, 4р-1
11	Укладка бетонной смеси при подаче бадьями. вместимостью 2 м³	Е 12-73 стр.3	1 м³	37,44	0,51	0,17	19,09	6,36	Маш. 6р-1  Бетон. 3р-1, 4р-1
12	Снятие бетонолитной трубы	Е 12-73 стр.5	1 снят.	35,00	0,30	0,10	10,50	3,50	Маш. 6р-1  Монт. 3р-1, 4р-1
13	Снятие обсадного патрубка	Е 12-73 стр.6	1 снят.	35,00	0,21	0,07	7,35	2,45	Маш. 6р-1  Монт. 3р-1, 4р-1
14	Установка опалубки	Е 4-1-34,  таб.2 стр.3а	1 м²	41,43	0,40	-	16,57	-	Плотник 4р-1 2р-1
15	Установка арматурных сеток	Е 4-1-44 таб 1, стр.1б	на 1 сетк.	44	0,81	-	35,64	-	Арматурщик 4р-1, 2р-3
16	Укладка бетонной смеси	Е 4-1-49 таб. 1 стр.1	1 м³	18,22	0,80	-	14,58	-	Бетонщик 4р-1, 2р-1
17	Уход за бетоном	Е 4-1-33,  стр.3	1 м²	56	0,21	-	11,73	-	Бетонщик 2р-1
18	Разборка опалубки	Е 4-1-34,  таб.2 стр.3б	1 м²	41,43	0,10	-	4,14	-	Плотник 4р-1, 2р-2
19	Монтаж фундаментных балок	Е 4-1-6 таб.3 стр.1 стб.а, б	1 эл.	14	11,00	0,22	154,00	3,08	Маш. 6р-1  Монт. 5р-1, 4р-1, 3р-2,2р-1
20	Монтаж фундаментных блоков	Е 4-1-3 таб.2 стр.1	1 эл.	19,00	0,33	0,11	6,27	2,09	Маш. 6р-1  Монт. 5р-1, 4р-1, 3р-2,2р-1
21	Устройство гидроизоляции	Е 3-2 стр.3	100 м²	0,47	5,60	-	2,61	-	Каменщик 3р-1



.2.4 Подбор крана

Выбор крана для каждого монтажного потока производят по техническим параметрам. В потоке, для которого разрабатывают технологическую карту, выбор крана, кроме того, производят по экономическим параметрам.

Выбор крана начинают с уточнения массы сборных элементов, монтажной оснастки и грузозахватных устройств, габаритов и проектного положения конструкций в сооружении. На основании указанных данных определяют группу сборных элементов, которые характеризуются максимальными монтажными техническими параметрами. Для этих сборных элементов подбирают наименьшие требуемые технические параметры монтажных кранов.

Подбор крана для монтажа элементов при устройстве монолитного ростверка производится, исходя из условия возможности крана подавать бадьи с бетонной смесью в середину котлована.

Рисунок 3.1 - Схема крана

Требуемая грузоподъемность крана:

Q_кр≥ Q_э+ Q_пр+ Q_гр, (3.1)

где Q_э- масса монтируемого элемента;

-   Q_пр- масса монтажных приспособлений;

-       Q_гр- масса грузозахватного приспособления.

Самый тяжелый элемент бадья с бетонной смесью 1 т.

Строп 4 ветвевой 4СК-4 Q_стр= 28кг. h_стр= 0.74 м.

Q_кр1 + 0,028 = 1,028 т.

Расчет требуемых технических параметров стрелового самоходного крана.

Требуемая высота подъема стрелы:

H_ст = h₀ + h₃ + h_э + h_стр + h_п, (3.2)

где h₀ - превышение монтажного горизонта над уровнем стоянки крана, м;

-   h₃ - запас по высоте для обеспечения безопасности монтажа (не менее 1 м);

-       h_э - высота и толщина монтируемого элемента, м;

-       h_стр - высота строповки (от верха элемента до крюка крана), м;

-       h_п - длина грузового полиспаста крана (принимается от 2 до 5 м).

H_кр = 0+1+0,6+0.74+2=4.34 м

Требуемый вылет стрелы

L_ст.тр=a+b+c+d, (3.3)

где a - конструктивный размер, определяемый строительными чертежами и схемой производства работ; a=8,96 м

b - расстояние от края котлована до начала элемента фундамента

b=0,6 м

с - расстояние по горизонтали от основания откоса котлована до ближайшей опоры машины, м с=1,4 м

d - конструктивный размер крана, предварительно 2 м

L_ст.тр. = 8,96+0,6+1,4+2 = 12,96 м,

Принимаю гусеничный кран ДЭК-251 грузоподъемностью 25 т, основная стрела 19 м.

Таблица 3.3 - Технические параметры монтажного крана

Наименование показателей	ДЭК-251
1. Высота подъема крюка, Нкр, м	24
2. Грузоподъемность, т	25
3. Длина стрелы, м	27,75
3. Максимальный грузовой момент, тм	75
4. Коэффициент совмещения операций k	0,75
5. Скорость подъема (опускания) груза, м/мин	5,0
6. Частота вращения поворотной части, об/мин	0,3 - 1
8. Скорость передвижения крана, км/час	1
9. Дизель	Д-108
10. Мощность дизеля, л.с.	108
11. Установленная мощность электродвигателей, кВт	85,5



.2.5 Организация и технология строительного процесса

До начала производства работ по устройству фундаментов, на строительной площадке должны быть выполнены подготовительные работы. К подготовительным работам относятся:

-    Ограждение территории строительства;

-       Снос существующих (подлежащих сносу) сооружений с очисткой территории от не нужных материалов, мусора и т. д.;

-       Геодезическая разбивка основных осей сооружения;

-       Устройство временных дорог с гравийным или другим покрытием из местных материалов;

-       Перенос или защита коммуникаций и сооружений попадающих в зону работы копра, отвод поверхностных вод, устройство ливнестоков;

-       Разработка котлована и планировка площадки;

-       Подсыпка дна котлована песком;

-       Оформление площадки предупреждающими и указательными знаками;

-       Сооружение служебных, складских и бытовых помещений;

-       Доставка на объект свайного и вспомогательного оборудования, материалов, размещение их на специально отведенных участках и складах;

-       Монтаж буровой установки и другого оборудования;

В первую очередь выполняются разбивка и закрепление на местности главных осей здания - продольной и поперечной. Оси закрепляются створными знаками, заделываемыми в бетон. В качестве створных знаков могут использоваться деревянные или бетонные столбики, куски рельс, трубы и т. п. Главные оси должны быть привязаны к базисной линии. В процессе производства работ главные оси должны периодически проверяться с помощью геодезических приборов.

Разбивка осей свайных фундаментов выполняется от базисной линии. За основные линии разбивки принимаются главные оси здания. Оси свайных рядов закрепляют створными знаками или выносят на обноску. Отклонение разбивочных осей свайных фундаментов от проектных не должно превышать 1 см на каждые 100 м ряда.

После разбивки свайных рядов выполняется разбивка вертикальных отметок головок свай, низа ростверка. Для фиксации вертикальных отметок вблизи сооружения закладывается постоянный репер. Место установки репера должно быть надежно защищено от каких - либо смещений или повреждений. Репер необходимо привязывать к знакам государственной нивелировки прецизионным нивелиром. Абсолютная отметка проставляется на репере несмываемой краской.

Устройство буронабивных свай выполняется с креплением стенок обсадными трубами. Обсадные трубы в последствии не извлекаются, а остаются в грунте. Секции обсадных труб по длине соединяют стыками специальной конструкции. Погружают обсадные трубы в грунт в процессе бурения скважины гидродомкратами, а также посредствам забивки трубы в грунт или вибропогружением. Бурят скважины ударным или вращательным способом специальными установками. В моем проекте предусмотрено устройство скважины вращательным способом.

При вращательном способе бурения вначале пробуривают лидерную скважину на длину секции обсадной трубы, после чего в скважину погружают обсадную трубу. Затем бурят следующий участок скважины, после чего наращивают и погружают в скважину очередную секцию обсадной трубы. Эти операции повторяют до окончания бурения скважины на проектную отметку.

После зачистки забоя и установки в скважине арматурного каркаса скважину бетонируют методом вертикально перемещающейся трубы (ВПТ). По окончании бетонирования голову сваи формируют в специальном инвентарном кондукторе.

После устройства буронабивных свай выполняют монолитный ростверк. Для этого устанавливают деревянную опалубку, в которую укладывают арматурные сетки и анкерные болты и бетонируют.

Состав работ для устройства монолитного ростверка:

а) при устройстве опалубки:

б) при разборке опалубки:

. Снятие элементов креплений с перерезыванием проволочных стяжек и скруток. 2. Снятие щитов, досок, хомутов, рамок. 3. Спуск элементов опалубки. 4. Сортировка, очистка элементов опалубки от налипшего бетона и выдергивание гвоздей. 5. Относка элементов опалубки к месту складирования и укладка в штабель.

в) арматурные работы:

. Подноска и укладка бетонных прокладок с закреплением. 2. Установка сеток краном в опалубку. 3. Выверка устанавливаемых сеток.

г) бетонные работы:

. Прием бетонной смеси. 2. Укладка бетонной смеси непосредственно на место укладки или по лоткам (хоботам) . 3. Разравнивание бетонной смеси с частичной ее перекидкой. 4. Уплотнение бетонной смеси вибраторами. 5. Заглаживание открытой поверхности бетона. 6. Перестановка вибраторов, лотков или хоботов с прочисткой их.

После того как бетон наберет не менее 70% от своей проектной прочности можно устанавливать фундаментные балки и фундаментные блоки.

По окончании устройства свайного поля и монолитного ростверка весь комплекс работ должен быть предъявлен техническойкомиссии для приемки.

Таблица 3.4 - Перечень основных элементов технологии изготовления буронабивных свай, подлежащих обязательному контролю на строительной площадке

Элементы технологии	№ п.п.	Что подлежит обязательному контролю	Кто выполняет	Кому передаются материалы	Исполнительная документация
1	2	3	4	5	6
Бурение скважин	1	Планово-высотная привязка свайных кустов и отдельных свай	Геодезическая группа	СУ	Акты разбивки
	2	Фактическое положение свайных кустов и свай	СУ	Технадзор, авторский надзор	Исполнительная съемка
	3	Бурение скважины (диаметр ствола, уширения, вертикальность. Способ бурения, параметры глинистого раствора, если последний применяется)	СУ Контрольный пост	Технадзор, авторский надзор	Исполнительная ведомость
	4	Соответствие фактических данных по геологии принятым в проекте	Строительная лаборатория - группа геологов	Технадзор, авторский надзор	Журнал работ, акты
	5	Наличие воды в скважине	Строительная лаборатория - группа геологов	То же	Журнал работ, акты
	6	Наличие вывалов грунта при бурении	Строительная лаборатория - группа геологов Контрольный пост	"	То же
	7	Состояние забоя скважины после очистки	То же
	8	Соответствие фактической конструкции армокаркасов принятым в проекте	Завод по изготовлению армокаркасов Контрольный пост	Технадзор, авторский надзор, СУ	Паспорт, акты
	9	Фактическое положение (в плане и по высоте) армокаркаса в скважине	СУ, контрольный пост	Технадзор, авторский надзор	Исполнительная съемка
	10	Порядок бурения скважин при кустовом или рядовом расположении в плане (недопущение бурения в задел)	СУ, контрольный пост	Технадзор, авторский надзор	Журнал работ
Укладка бетонной смеси в скважину	11	Перерывы между окончанием бурения и началом бетонирования	СУ, контрольный пост при участии технадзора	Технадзор, авторский надзор, служба обеспечения	Журнал работ, акты
	12	Перерывы в процессе бетонирования	То же	То же	То же
	13	Паспорта на бетонную смесь	Бетонный завод	СУ, контрольный пост, технадзор	Заводские паспорта
	14	Способ доставки бетонной смеси	СУ, контрольный пост при участии технадзора	То же	Журнал работ
	15	Фактическая интенсивность бетонирования	СУ, контрольный пост при участии технадзора	"	"
	16	Фактический объем бетонной смеси, уложенной в скважину	То же	СУ, контрольный пост, технадзор	Журнал работ, паспорта на сваи
	17	Температура воздуха в скважине (для зимних условий)	"	То же	То же
	18	Температура окружающего воздуха (для зимних условий)	"	"	"
	19	Температура бетонной смеси при отгрузке на бетонном заводе	Бетонный завод	"	"
	20	Температура бетонной смеси перед укладкой в скважину	СУ, контрольный пост при участии технадзора	"	"
	21	Электропрогрев	То же	"	"
	22	Отбор бетонных кубиков и условия их хранения	"	"	"
	23	Осадка конуса бетонной смеси перед укладкой в скважину	"	"	"

Таблица 3.5 - Перечень машин, механизмов и оборудования

Наименование машин, механизмов и оборудования.	Тип марка.	Технологич. характерис.	Назначение.	Кол-во на звено
1	2	3	4	5
Бульдозер на базе трактора Т-100	ДЗ-18	Длина отвала-3,97м. Высота отвала-1м.	Срезка растительного слоя	1
Экскаватор	ЭО -3322А	Объем ковша-0,4м³. Радиус-8,2м	Отрывка котлована	1
Кран на гусеничном ходу	ДЭК-251	Грузоподъемн. - 25 т. Стрела - 27,75м.	Монтаж конструкций.	1
Электротрамбовка	ИЭ-4502	Глубина уплотнения-40см Башмак-350х 450мм	Уплотнение грунта.	1
Автосамосвал	КАМАЗ-5511	Грузоподъем-ность-10т.	Вывоз грунта	2
Буровая установка			Бурение скважин	1

Таблица 3.6 - Перечень технологической оснастки инструментов, инвентаря и приспособлений

Наименование оснастки инструмента, инвентаря и приспособлений	Марка, ГОСТ, номер рабочего чертежа	Технич. характерис.	Назначение	Кол. на звено,шт.
1	2	3	4	5
4-х ветьевой строп	2СК-4 ЦНИИСМТП Госстроя СССР N3484.11.100	Грузопод.- 4т	Для строповки конструкц.	1
2-х ветьевой строп	4СК-4 ЦНИИСМТП Госстроя СССРN 3484.11.100	Грузопод. - 4т	Для строповки конструкц.	1
Лестница - стремянка	Трест Главлененградстр		Для спуска в котлован	4
Ящик для раствора	Трест Минстроя СССР	Емкость 0,2м³		5
Обноска			Для осей здания	20
Опалубка деревянная			Для устройства монолит. ростверка
Рулетка в закрытом корпусе	3ПК 3-20 АУТ/1 ГОСТ 7502-80		Для обмерочных работ	2
Отвес строительный типа ОТ-600	ТУ 22-3949-77		Для проверки вертикальности	2
Нивелир	НС-3		Опред. отм.	1
Шнур - разметочный отвес	ТУ 22-3949-77		Для укладки блоков по вертикали	2
Теодолит	Т-30 М		Разбивка осей здания	2
Кувалда типа К 6	ГОСТ 11402			2
Топор строительный типа А-1	ГОСТ 18578-73		Для устройства опалубки	2
Молоток плотничный	ГОСТ 11042-83		Для устройства опалубки	2
Ножовка по дереву	ГОСТ 2615-84		Для устройства опалубки	2
Гвоздодер типа Л.Г.16	ГОСТ 1405-83		Для снятия опалубки	2

4. Организационный раздел



.1 Общие данные

Исходными материалами для составления ППР служат:

ранее утвержденный проект; в т.ч. ПОС, РД и сметы;

данные о поставке сборных конструкций, деталей, изделий и полуфабрикатов;

данные о поставке технологического, энергетического и др. оборудования;

данные строительных и монтажных организаций о наличии парка машин и механизмов, возможности его расширения и использования;

действующие нормативные документы: СНиПы, инструкции и указания по производству и приемке строительных, специальных и монтажных работ, в т.ч. и по охране труда в строительстве.

ППР состоит из трех основных видов технологических документов: графиков (календарных планов), СГП и технологических карт.

Объемы работ в ППР определяют по РД, спецификациям и сметам, расчеты всех видов ресурсов ведут по производственным нормам.

ППР на подготовительные работы выполняют в той же номенклатуре, что и для основных работ, но в меньшем объеме.

Для объектов строящихся по типовым размерам, в состав РД входят основные положения по производству СМР.

При строительстве комплекса зданий разрабатываются сводные поточные графики на весь объем строительства.



.1.1 Характеристика условий строительства

Характер строительства - реконструкция;

Существующая застройка - имеется;

Проектируемое здание расположено в г. Вологда Вологодской области. Нормативная продолжительность строительства по СНиП 1.04.03-85* - 6,5 месяцев, в том числе подготовительный период - 1 месяц.

Источником покрытия потребности в рабочей силе являются кадровые рабочие СУ-19. Обеспечение строительства ж/б изделиями и конструкциями производится заводом ЖБИ. Строительными механизмами строительство обеспечивается автоколонной.

В основании буронабивных свай залегает суглинок полутвердый с гравием.

Из физико-геологических процессов для района характерно сезонное промерзание грунтов. Нормативная глубина сезонного промерзания суглинков, определенная согласно СП 22.13330.2011, составляет 1,40 м.

По степени морозного пучения грунты, залегающие в зоне сезонного промерзания, относятся к сильнопучинистым.



.2 Методы выполнения основных СМР, техника безопасности



.2.1 Подготовительный период

Строительство проектируемого объекта выполняется в два периода: подготовительный и основной.

В состав подготовительного периода входят работы, связанные с подготовкой строительной площадки.

Освоение строительной площадки - расчистка территории строительства, снос строений, неиспользуемых в процессе строительства.

Монтаж инвентарных зданий и установок, создание общескладского хозяйства.

Инженерная подготовка территории строительства - устройство внутриплощадочных дорог, прокладка сетей водо-, энергоснабжения, канализации, теплоснабжения и связи.

Временная дорога, обеспечивающая подъезд к строительной площадке грунтовая уплотненная щебнем, ширина дороги при одностороннем движении транспорта - 3,5 м, а при двух направлениях - 6 м.

Временное освещение территории строительства производится светильниками на опорах, прожекторами, установленными на инвентарных мачтах и стреле монтажного крана. Временное освещение выполняется в соответствии с ГОСТ 12.1.046-2014 ССБТ.

У въезда на строительную площадку необходимо установить дорожные знаки ограничения скорости движения автотранспорта и предупреждения о въезде и входе в опасную зону.

Складирование материалов и конструкций необходимо выполнять в соответствии с требованиями технических условий и стандартов на материалы, изделия и конструкции на выровненных площадках, принимая меры против самопроизвольного смещения, просадки и раскатывания материалов и конструкций.

Во избежание доступа посторонних лиц строительная площадка ограждается временным забором. Оградить опасную зону сигнальными ограждениями, вывесить в соответствующих местах плакаты "Осторожно. Работает кран", "Стой! Проход запрещен", "Опасно! Возможно падение груза" Конструкции ограждения выполняются в соответствии требованиям ГОСТ 23407-78. Ограждения, примыкающие к местам массового прохода, людей оборудованы сплошным защитным козырьком.

Работы по прокладке инженерных коммуникаций выполняются с соблюдением требований СП 73.13330.2012. При ограждении строительной площадки также должны соблюдаться требования СП 70.13330.2012.



.2.2 Основной период строительства

Основной период строительства делится на три стадии:

) устройство подземной части здания;

) устройство надземной части здания;

) отделочные работы.

) Возведение подземной части здания

При производстве работ по устройству оснований и фундаментов зданий и сооружений всех видов следует руководствоваться СП 70.13330.2012 .

К производству земляных работ можно приступать только после разбивки котлованов, траншей, земляных сооружений, привязки осей и высотных отметок на имеющейся геодезической основе и закрепления необходимых разбивочных знаков.

Отрыв траншей коммуникаций и земляные работы по отрывке траншей и котлованов выполнять экскаватором ЭО-3322А с емкостью ковша 0,45 м³.

Возведение подземной части здания рекомендуется выполнять краном ДЭК-251, позволяющим монтировать все элементы и подачу материала с бровки котлована.

а) Земляные работы.

Земляные работы по устройству котлована выполняются с помощью: экскаватора ЭО-3322А и а/самосвала КАМАЗ-5511.

б) Устройство фундаментов.

Устройство буронабивных свай выполняется с креплением стенок обсадными трубами. Обсадные трубы в последствии не извлекаются, а остаются в грунте. Для устройства буронабивных свай вначале пробуривают лидерную скважину на длину секции обсадной трубы, после чего в скважину погружают обсадную трубу. Затем бурят следующий участок скважины, после чего наращивают и погружают в скважину очередную секцию обсадной трубы. Эти операции повторяют до окончания бурения скважины на проектную отметку.

После зачистки забоя и установки в скважине арматурного каркаса скважину бетонируют методом вертикально перемещающейся трубы (ВПТ). По окончании бетонирования голову сваи формируют в специальном инвентарном кондукторе.

После устройства буронабивных свай выполняют монолитный ростверк. Для этого устанавливают деревянную опалубку, в которую укладывают арматурные сетки и анкерные болты и бетонируют. После того как бетон наберет не менее 70% от своей проектной прочности можно устанавливать фундаментные балки и фундаментные блоки.

В возведении объекта задействованы также следующие машины и механизмы: бульдозер ДЗ-18, бортовой автомобиль ЗИЛ-555, сварочный аппарат ТДМ-301-1, компрессор поршневой одноступенчатый К-1, электротрамбовка ИЭ-4502.

) Возведение надземной части здания

Возведение надземной части здания производится краном ДЭК-251. Для погрузочно-разгрузочных работ с автотранспорта и для монтажа каркаса здания используется этот же кран.

При монтаже надземной части здания необходимо руководствоваться, СНиП 3.04.03-85, СНиП 3.04.01-87.

Для монтажа конструкций здания предусмотрено использование типовой монтажной оснастки, позволяющей осуществлять подъем, временное крепление и выверку элементов.



.2.3 Транспортные работы

Организация - владелец транспортных средств обязана обеспечить их своевременное техобслуживание и ремонт.

Транспортировка длинномерных, тяжеловесных, крупногабаритных грузов осуществляется на специализированном транспорте.

Груз должен быть размещен и закреплен в соответствии с техническими условиями погрузки и крепления. Подача автомобиля задним ходом в зоне работ производится по команде работающих.



.2.4 Монтажные работы

Устройство надземной части включает в себя возведение металлокаркаса; устройство монолитного перекрытия и покрытия, устройство плоской рулонной кровли; перегородок; устройство полов; монтаж инженерных систем и расстановку технологического оборудования; отделочные работы.

Монолитное перекрытие и покрытие выполняется укладкой металлических профлистов на металлические прогоны, с последующей укладкой металлических каркасов в каждый гофр профлиста и бетонированием. После набора прочности бетоном не менее 70% от проектной, можно приступать к устройству перегородок, устройству полов, устройству кровли, монтажу инженерных систем и расстановке технологического оборудования и выполнения отделочных работ.

Способы строповки элементов конструкции и оборудования должны обеспечивать их подачу к месту установки в положении близком к проектному. Строповка грузов производится инвентарными грузозахватными устройствами. Способы строповки должны исключать падение или скольжение груза.

Элементы при перемещении удерживаются от раскачивания и вращения гибкими оттяжками.

Во время перерывов элементы не оставляют на весу.

Расстроповку элементов конструкций и оборудования, установленных в проектное положение, производят после постоянного или временного надежного закрепления.

Монтажные работы на высоте не выполняются в открытых местах при скорости ветра 15 м/с и более, при гололеде или тумане, исключающем видимость в пределах фронта работ.

Нельзя находиться под монтажными конструкциями до установки их в проектное положение.

Рабочее место должно быть оснащено необходимыми техническими средствами: подмостями, люльками, монтажными столиками, вышками, лестницами, защитными ограждениями, должны применяться индивидуальные средства защиты в виде предохранительных поясов, прикрепляемых к устойчивым элементам. Кроме того, должны применяться ограждения в виде защитных сеток для падающего предмета.

Указания по осуществлению контроля и оценки качества монтажных работ: контроль качества монтажа начинают с момента приемки доставленных сборных элементов. Они должны соответствовать требованиям проекта и не должны иметь отклонений, превышающих допустимые по СниП.

По окончании монтажа конструкций работы принимают по акту, в котором указывают соответствие монтажа проекту, выносят заключение о готовности здания для производства последующих работ.

Главным критерием качества монтажных работ является тщательность сварки и заделки стыков и точность установки конструкций в соответствии с проектом. На все конструкции, которые при дальнейшем производстве работ закрываются другими конструкциями, составляют акты на скрытые работы.

Указания по охране труда: конструкции, поднимаемые краном, надо удерживать от раскачивания оттяжками из пенькового каната или троса.

При подъеме элементов, устанавливаемых в горизонтальное положение, к обоим их концам прикрепляются парные оттяжки.

Запрещается передвигать конструкции после их установки и снятия захватных приспособлений.

При подъеме элементов с транспортных средств запрещается перемещать груз над кабиной водителя.

На монтажных работах обязательно должна быть предусмотрена сигнализация. Все сигналы машинисту крана и рабочим на оттяжках подает один человек - бригадир.

Временные связи, расчалки, кондукторы разрешается снимать только после окончательного закрепления конструкций.

Машинисты кранов, стоповщики, сигнальщики и сварщики проходят обучение по спецпрограммам.

Монтажники, имеющие стаж работы менее одного года и разряд ниже третьего, к работе на высоте не допускаются.

4.2.5 Отделочные работы

Отделочные работы делятся на следующие циклы:

) установка и остекление оконных и дверных блоков;

) подготовка под окраску и окраска поверхностей;

) устройство чистых полов;

) окончательная отделка и окраска поверхностей.

Общая готовность здания к началу работ должна соответствовать СНиП 3.04.01-87.

Производство облицовочных работ организуется поточно-расчетным методом, что обеспечивает наиболее полное использование рабочих по их квалификации.

Водные составы для окраски стен и потолков рекомендуется наносить механизированным способом. Ручную окраску производить малярным валиком.

Качество применяемых отделочных материалов (краски, лаки, шпаклевки) должны удовлетворять требованиям СНиП 3.04.01-87.



.3 Стройгенплан

Строительный генеральный план участка, являясь важным документом после ППР, влияет на эффективность организации производства, поскольку в нем решаются вопросы размещения и транспортировки строительных конструкций и материалов, что отражается на производстве труда и себестоимости работ.

Стройгенплан разработан на основании архитектурно-строительного генплана объекта, согласно техники безопасности в строительстве.

При проектировании стройгенплана предусмотрено:

ограждение стройплощадки;

наличие временных дорог;

пересечение дорог с ЛЭП выполнено под прямым углом;

размещение складских площадок в зоне действия крана;

размещение двух пожарных гидрантов на расстоянии < 150м друг от друга, не далее 2м от дороги с твердым покрытием.

Проектом предусмотрены бытовые временные помещения, которые обеспечивают рабочих водоснабжением, канализацией, отоплением.

Элекроснабжение осуществляется за счет трансформаторной подстанции, установленной на объекте.



.4 Расчет численности персонала строительства

Расчетная численность персонала строительства определяется по формуле:

, (4.1)

где  - численность рабочих основного производства;

 - численность рабочих не основного производства;

 - численность инженерно-технических работников;

 - численность работников младшего обслуживающего персонала;

 - численность учеников и практикантов;

,06 - коэффициент, учитывающий невыходы по болезни и отпуска.



.5 Выбор временных зданий и сооружений

Таблица 4.1 - Расчет площадей временных зданий и сооружений

Наименование временных зданий и сооружений	Расчетная численность персонала		Норма на одного человека		Требуется		Принято
	Всего	% одноврем. польз.	Ед. изм.	Кол-во	Ед. изм.	Кол-во	Марка	Кол-во
1	2	3	4	5	6	7	8
1. Проходная	-	-	м²	9	м²	9	Сборно-разборная "Модуль"	3х 3
2. Контора прораба	2	100	м²	5	м²	10	Контейнерная "Днепр"	6х 3
3.Мед.помещение	-	-	м²	12	м²	12	Контейнерная "Днепр"	6х 3
4. Помещ. для приема пищи (весь персонал).	31	30	м²	1	м²	9,3	Контейнерная "Днепр"	6х 3
5. Помещ. для обогрева рабоч.	31	100	м²	0,1	м²	3,1
6. Кладовая	-	-	м²	15	м²	15	Контейнерная "Днепр"	6х 3
7. Помещ. для сушки и обесп. одежды.	31	50	м²	0,2	м²	3,1	Контейнерная "Контур"	3х 3
8. Гард.с умыв.	31	70	м²	0,5	м²	10,8	Контейнерная "Днепр"	6х 3
9. Душевые	31	30	1 рожок	8	шт.	2
			1 рожок	4	м²	8
10. Туалет	31	100	1 очко	20	шт.	2	Контейнерная "Днепр"	3х 3
		100	1 очко	4	м²	8
11. Помещение для личной гигиены женщин	-	-	м²	4	м²	-	Контейнерная "Днепр"	3х 3
Примечание: помещение личной гигиены женщин - кабина с гигиеническим душем, размещается в женском туалете, поскольку количество работающих женщин до 100 человек.



.6 Расчет потребности в коммунальном обеспечении

Расчет потребности в воде и определение диаметра труб временного водопровода

Вода на строительной площадке расходуется на хозяйственно-бытовые и на производственные нужды, а также на пожаротушение.

Требуемый расход воды определяется по формуле (4.2):

 (4.2)

Расход воды на пожаротушение  принимается по площади застройки, при площади застройки до 30 га .

где - Расход воды на хозяйственно-бытовые нужды:

, (4.3)

где ^/- расход воды на принятие душа;

, (4.4)

где N - Расчетная численность персонала строительства ;

а - норма водопотребления на 1 человека, пользующегося душем, при наличии канализации ;

- коэффициент, учитывающий количество моющихся, принимаем ;

время работы душевой установки, час принимаем ;

^// - расход воды на умывание, принятие пищи и другие нужды.

, (4.5)

где  - норма водопотребления на 1 человека в смену ;

- коэффициент неравномерности потребления воды, ;

 - продолжительность смены в часах ;

Расход воды на производственные нужды определяется:

, (4.6)

где 1,2 - коэффициент на неучтенные потребности;

 - коэффициент неравномерности водопотребления,

- суммарный расход воды в смену в литрах на все производственные нужды по нормам;

Диаметр трубы временного водопровода определяется:

, (4.7)

где  - скорость движения воды временного водопровода ;

Принимаем .



.7 Расчет потребности в электроэнергии

Электроэнергия на строительной площадке расходуется на питание электродвигателей (для силовых потребителей), на технологические нужды (прогрев бетона), на внутреннее освещение здания, на наружное освещение подъездных путей, территории, места работы.

Требуемая мощность трансформатора определяется по формуле (4.8):

, (4.8)

где 1,1 - коэффициент, учитывающий потери в сети;

, , ,  - коэффициенты спроса, учитывающие несовпадение нагрузок, , , , ;

- коэффициенты мощности, зависящие от загрузки соответствующих потребителей ;

 - мощность силовых, технологических потребителей, приборов внутреннего и наружного освещения, кВт.

Таблица 4.2 - Мощности потребителей

Наименование	Мощность, кВт
Технологические потребители: вибратор глубинный И-18 (2шт.) Сварочный аппарат СТШ-500 (2шт.) электрокраскопульт СО-61 виброрейка СО-47 машинка для наклейки линокрома СО-121	0,6 32 20 0,27 1,1
Итого:	86,57
Наружное освещение: прожектор ПКН-1000 с лампой ПЖ-53 Внутреннее освещение: - помещения временные	4  20,9
Итого:	24,9

Подбираем 2 трансформатора, суммарная мощность которых близка к расчетной, при этом один трансформатор должен быть малой мощности КТПМ-100 - 20 кВт, КТПМ-100 - 100 кВт.

Сечение проводов во временной электросети определяется по формуле (4.9):

; (4.9)

где Р_уч- сумма мощностей потребителей на рассмотренном участке сети, кВт;

L - длина участка, м;

q - удельная проводимость материала провода:

медь - 57, алюминий - 34,5, сталь - 20;

U - номинальное напряжение: для силовых - 380 В, освещение - 220В;

принимаем диам. 6 мм²



.8 Расчет потребности в сжатом воздухе и определение сечения разводящих трубопроводов

Сжатый воздух на строительной площадке необходим для работы пневмоинструмента и выполнения некоторых технологических операций. Источником сжатого воздуха являются передвижные компрессорные установки. Требуемая мощность компрессорной установки определяется по формуле (4.10):

, (4.10)

где 1,3 - коэффициент, учитывающий потери в сети;

k - коэффициент одновременности работы аппаратов: при подключении 2-3 аппаратов ;

- суммарный расход воздуха приборами:

шлифовальная машинка - ,

отбойный молоток -,

Расход воздуха зимой повышается на 20-25%

Диаметр разводящего шланга определяется по формуле:

 Принимаем шланг



.9 Определение потребности в кислороде

Потребность строительства в кислороде определяется по укрупненным отраслевым нормам на 1 млн. руб. строительно-монтажных работ. На объектах жилищно-коммунального и культурно-бытового строительства потребность в кислороде составляет 4400.

Кислород на площадку доставляют в стальных баллонах синего цвета емкостью 40 л, вмещающих 6 кислорода. Требуется 734 баллона.



.10 Расчет потребности в тепле

На строительной площадке тепло необходимо для отопления зданий и сооружений и на технологические нужды.

Общая потребность тепла определяется по формуле (4.11):

, (4.11)

где  - расход тепла на отопление зданий;

- расход тепла на технологические нужды;

- коэффициент, учитывающий потери тепла в сети ;

- коэффициент на неучтенные расходы тепла .

, (4.12)

где а - коэффициент, зависящий от расчетной температуры наружного воздуха, при ;

q - удельная тепловая характеристика здания,

 (для жилого дома);

- строительный объем здания ;

- расчетная температура внутреннего и наружного воздуха

=0



.11 Расчет потребности в транспортных средствах

Строительные конструкции и материалы доставляются на стройку специализированным транспортом. Требуемое количество машино-смен работы транспортного средства для доставки однородного груза определяется:

, (4.13)

где  - количество перевозимого однородного груза, т;

 - сменная производительность транспортной единицы, т/см

, (4.14)

где  - паспортная грузоподъемность машины, т;

 - количество рейсов в смену;

 - коэффициент использования грузоподъемности машины

, (4.15)

Где Т - продолжительность рабочей смены, час ;

 - нормативное время погрузо-разгрузочных работ;  = 0,62 час;

 = 30 км - расстояние перевозки;

 - средняя скорость движения в условиях города -= 20 км/ч.

Перевозка фундаментных блоков:

 рейсов в смену;

Перевозка металлических балок:

 рейсов в смену;

Перевозка металлических ригелей:

 рейсов в смену;

Перевозка металлических колонн:

 рейсов в смену;



.12 Расчет потребности в складских помещениях

Требуемая площадь склада для хранения однородного материала определяется по формуле (4.16):

, (4.16)

где q - Подлежащий хранению запас однородного материала в натуральных единицах;

r - Норма хранения материала на 1  площади;

 - коэффициент, учитывающий проходы на складах

Запас однородных материалов, подлежащих хранению:

, (4.17)

где Q - количество однородных материалов, необходимых для строительства в натуральных единицах;

t - Продолжительность работ с использованием данного вида материала, дни (по графику);

n - Норма запаса материалов в днях, зависит от вида транспорта (для автомобильного транспорта - 3 дня);

k - Коэффициент неравномерности снабжения .

Количество и типы складов для основных материалов и конструкций определено с учетом материалов нормативов.

Из расчета видим, что площадь для складирования материалов требуется большая, а наша строительная площадка находится в непосредственной близости к уже существующим зданиям, поэтому в размерах мы ограничены. В связи с этим рекомендуется закрытый склад сделать в уже существующих помещения реконструируемого торгового центра "Звезда", а навес и открытый склад не выполнять, а вести монтаж здания с транспортного средства.



4.13 Технико-экономические показатели

Таблица 4.3 - Технико-экономические показатели проекта производства работ

№ п/п	Наименование	Ед. изм	Кол-во
1	Строительный объем здания	м³	8302,72
2	Общая площадь	м³	1863,98
3	Полезная площадь	м²	1318,48
4	Трудоемкость работ -Нормативная -Планируемая	Чел-день	8775 8519
5	Планируемый процент норм выработки	%	103
6	Затраты труда на 1м² площади	Чел-день	6,65
7	Затраты труда на 1м³ объема здания	Чел-день	2,71
8	Стоимость основных производственных фондов по стоимости основных строительных машин	Тыс.руб	4510
9	Механовооруженность труда	Руб.	864
10	Энерговооруженность труда	кВт	16
11	Продолжительность строительства -Договорная -Планируемая	дн.	143 141

5. Техническая эксплуатация



.1 Техническая эксплуатация торговых центров

Доходность торговых центров напрямую зависит от посещаемости, следовательно, в них должно быть светло и комфортно в любое время года. Поэтому приоритетом в эксплуатации торговых центров является техническое обслуживание систем отопления, вентиляции, кондиционирования и освещения.

Комфорт во многом зависит от температуры внутри здания. Зимой оптимальный температурный режим достигается за счет наладки и регулировки систем отопления и вентиляции, а летом он связан с бесперебойной работой систем кондиционирования и вентиляции.

Поскольку система вентиляции обеспечивает комфортную температуру круглый год, требования к ее безотказности и безаварийности более высокие.

Безотказность - строгое соблюдение инструкций производителя в техническом обслуживании всех узлов системы вентиляции.

Безаварийность - как минимум, двойное увеличение нормативного количества ЗИПа (запасных частей и принадлежностей) для систем вентиляции на объекте.

В случае привлечения профессиональной эксплуатационной компании на стадии проектирования торгового центра, существует возможность анализа предлагаемых проектных решений всей его инженерной инфраструктуры. Кроме необходимости соблюдения различных норм и правил, установленных при проектировании объектов, важно учитывать следующие параметры:

стоимость расходных материалов и их замены;

периодичность проведения профилактических работ;

надежность и срок службы,

ремонтопригодность;

совместимость с аналогичным оборудованием других производителей;

доступность сервисных центров и т.п.

Другими словами, специалисты в области эксплуатации предложат оптимальные технические решения, приспособленные под конкретный проект.

В торговых центрах имеет место деление площади на отдельные элементы: небольшие магазины, крупные торговые залы, кинозалы, фуд-корты.

В больших торговых залах, как правило, устанавливают центральные системы кондиционирования, а для небольших помещений подойдут децентрализованные, с вентиляторными доводчиками. При проектировании торгового центра необходимо предусмотреть возможность модернизации систем кондиционирования - поскольку в связи с увеличением потока покупателей возрастает нагрузка на эти системы.

Системы вентиляции - обязательный элемент инженерной инфраструктуры, требования к ним прописаны в соответствующих нормативных документах. Существенная трудность в обслуживании систем вентиляции и кондиционирования - нехватка квалифицированных специалистов. Единственный ВУЗ, где готовят работников этой сферы - Санкт-Петербургский государственный университет низкотемпературных и пищевых технологий (факультет криогенной техники и кондиционирования), получить среднее специальное образование в данной области можно в Санкт-Петербургском колледже холодильной промышленности. Другая проблема - необходимость регулярного повышения квалификации уже имеющихся специалистов по обслуживанию систем вентиляции и кондиционирования, в связи с постоянным обновлением технологий в данной области. Решением проблемы поиска и повышения квалификации трудовых ресурсов для обслуживания систем кондиционирования и вентиляции на объекте является технология аутсорсинга. УК "Система" для обслуживания систем вентиляции и кондиционирования на объекте на конкурсной основе привлекает трудовые ресурсы профильных организаций, у которых имеются собственные учебные центры для подготовки квалифицированных кадров. В среднем обучение новичка может длиться от нескольких дней до 1 месяца, давно работающие специалисты регулярно проходят курсы повышения квалификации.

Технология аутсорсинга позволяет экономить трудовые и финансовые ресурсы, а также получать конкурентные преимущества за счет высококвалифицированных специалистов.

Обеспечение успешного функционирования системы теплоснабжения торгового центра складывается из следующих составляющих.

Комплекс работ по ежедневному поддержанию исправного состояния системы теплоснабжения, заданных параметров режимов ее работы.

Планово-предупредительные и регламентные работы, которые включают в себя комплекс работ по поддержанию исправного состояния системы теплоснабжения и заданных параметров режимов работы, имеющих сезонную или нормативную периодичность - как правило, после окончания и перед началом отопительного сезона.

Оригинальный внутренний дизайн торгового центра значительно увеличивает его посещаемость. Важнейшим элементом внутреннего дизайна является свет. Для придания неповторимого стиля используется огромное количество разнообразных приборов освещения и ламп накаливания. Их бесперебойная работа зависит от постоянного наличия на объекте полного ассортимента запасных ламп. Второе после оперативности требование к услугам эксплуатации в торговых центрах - это незаметность. Достичь вышеуказанных характеристик возможно за счет сетевого графика.

Реконструируемый торговый центр "Звезда" по ул. Мира, 76 предназначен для размещения предприятий торговли промышленными товарами на 1,2,3 этажах и офисных помещений на 4-м этаже. Торговые залы оборудованы стеллажами, витринами, прилавками, стойками, тумбочками, кассовыми кабинами. Обслуживание покупателей производят продавцы-консультанты, на входе в торговый зал находятся кассовые кабины. Для доступа в торговый центр большего числа посетителей, людей с ограниченными возможностями - предусмотрен лифт, на входе в здание проектом предусмотрен пандус с уклоном 1 : 12.

В пристраиваемой части здания расположены места отдыха для посетителей, кафе. Для персонала предусмотрены комнаты приёма пищи.

В реконструируемом здании предусмотрено два пути эвакуации. По главной лестнице и по пожарной лестнице. На всех этажах здания имеются пожарные гидранты, системы оповещения при пожаре (звуковые, световые), спроектирована система автоматического пожаротушения.



.2 Контроль технического состояния здания в процессе эксплуатации

В процессе эксплуатации проводим общие и частичные осмотры. Общие - 2 раза в год весной и осенью. Регулярность проведения частичных осмотров представлена в таблице 5.1.

Таблица 5.1 - Периодичность проведения частичных осмотров

Элементы и помещения здания и объекта	Периодичность осмотров, мес.	Примечания
1	2	3
Крыши	3-6	12
Железобетонные конструкции	12
Вентиляционные каналы	12
Внутренняя и наружная отделка	6-12
Полы	12
Перила и ограждающие решетки на окна лестничных клеток	6
Системы водопровода, канализации, горячего водоснабжения	3-6
Системы центрального отопления: в основных функциональных помещениях объектов коммунального и социально-культурного назначения на чердаках, в подвалах (подпольях), на лестницах	3-6  2	Осмотр проводится в отопительный период
Тепловые вводы, котлы и котельное оборудование	2
Электрооборудование: открытая электропроводка скрытая электропроводка и электропроводка в стальных трубах светильники во вспомогательных помещениях (на лестницах, в вестибюлях и пр.)	3 6 3
Системы дымоудаления и пожаротушения	Ежемесячно
Внутридомовые сети, оборудование и пульты ОДС	3
Лестницы, тамбуры, вестибюли, подвалы, чердаки и прочие вспомогательные помещения объектов коммунального и социально-культурного назначения	12

Внеочередные осмотры элементов зданий проводятся после ливней, ураганных ветров, обильных снегопадов, а также в случае аварий на внешних линиях оборудования, нарушающих условия нормальной эксплуатации.

При осмотрах проводят визуальный и инструментальный контроль конструктивных элементов и инженерного оборудования.

Перечень элементов, конструкций и технических систем здания, подлежащих инструментальному контролю в процессе плановых и внеочередных осмотров здания, следует принимать по таблице 5.2.

Таблица 5.2 - Инструментальный контроль элементов здания

Конструкция и измеряемый параметр	Объем измерений	Периодичность
1	2	3
Отмостка
Уклон отмостки, %.	По периметру здания в пяти местах по каждой стороне фасада.
Основания и фундаменты
Деформации оснований фундаментов.	По периметру здания.	По мере необходимости. Для жилых зданий, возведенных в особых условиях (вечномерзлые грунты, закарстованные территории и др.), периодичность устанавливается проектной организацией, но не реже 1 раза в год.
Стены
Ширина раскрытия трещин.	Осмотр всего фасада с измерением наиболее заметных повреждений.
Цокольный этаж
Температура и влажность воздуха.	В пределах одной секции	То же
Крыша
Температура и влажность воздуха в чердачном помещении.	В пределах одной секции.	Ежегодно при весеннем осмотре.
Жилые и подсобные помещения квартир
Температура и влажность воздуха.	В квартирах, где в течение года имелись жалобы.	То же.
Лестничная клетка
Температура воздуха	В одной лестничной клетке на площадках первого, среднего и последнего этажей.	То же.
Температура поверхности отопительных стояков у оснований (верхнего и нижнего).	Все стояки. По два замера с интервалом 5 мин.	То же.
Температура поверхности отопительных приборов температура поверхности подводок (подающих и об ратных) к отопительным приборам.	В контрольных квартирах	То же.
Температура воздуха в отапливаемых помещениях давление в подающем трубопроводе тепловой сети.	На узле теплового ввода (теплового пункта) до смесительного устройства (при его наличии) или после вводной задвижке.	То же.
То же, в обратном.	На узле теплового ввода (теплового пункта) после смесительного устройства (при его наличии) или перед вводной задвижкой.	То же.
Давление в подающем трубопроводе системы отопления	На узле теплового ввода (теплового пункта) после смесительного устройства.	То же.
То же, в обратном	На узле теплового ввода (теплового пункта) до смесительного устройства.	То же.
Качество тепловой изоляции поводящей магистрали главного стояка и теплотехнического оборудования (по проекту)	Чердак или техническое подполье (технический чердак) в зависимости от конструкции системы отопления (с верхней или нижней разводящей магистралью); лестничная клетка, канал штроба и т. п. (в зависимости от места прокладки главного стояка по проекту)	То же.
Система холодного водоснабжения
Давление в подающем трубопроводе.	На узле ввода.	То же
Система горячего водоснабжения
Температура воды в подающей магистрали тепловой сети	В местном тепловом пункте здания.	2 раза в год, при весеннем и осеннем (при пробном пуске) осмотрах.
То же, в обратном трубопроводе	Четыре замера с интервалом 1 ч	То же.
Температура горячей воды, подаваемой на водоразбор	То же	То же.
Температура циркуляционной воды.	На выходе из водонагревателей II ступени или на вводе в здание	То же.
Температура сливаемой воды из водоразборных кранов.	То же, у нижних оснований циркуляционных стояков.	То же, а в последующие годы 1 раз в год.

Работы, выполняемые при проведении технических осмотров и обходов отдельных элементов и помещений:

-    устранение незначительных неисправностей в системах водопровода и канализации;

-       устранение незначительных неисправностей электротехнических устройств;

-       проверка исправности канализационных вытяжек;

-       проверка наличия тяги в дымовентиляционных каналах;

-       проверка заземления оболочки электрокабеля, замеры сопротивления изоляции проводов;

-       осмотр пожарной сигнализации и средств тушения в здании.

Работы, выполняемые при подготовке зданий к эксплуатации в весенне-летний период:

-    укрепление водосточных труб, колен и воронок;

-       консервация системы центрального отопления;

-       ремонт просевшихотмосток.

Работы, выполняемые при подготовке зданий к эксплуатации в осенне-зимний период:

- замена разбитых стекол окон и балконных дверей;

-       утепление трубопроводов в чердачных и цокольных помещениях;

-       проверка исправности слуховых окон и жалюзей;

-       ремонт, регулировка и испытание систем центрального отопления;

-    утепление и прочистка дымовентиляционных каналов.

Работы, выполняемые при проведении частичных осмотров:

-  устранение протечек кровли;

-   проверка наличия тяги в дымовых и вентиляционных каналах;

-  смена прокладок в водопроводных кранах;

-    укрепление расшатавшихся санитарно-технических приборов в местах их присоединения к трубопроводу;

-    проверка канализационных вытяжек;

-       мелкий ремонт изоляции.

Прочие работы:

-    промывка и опрессовка системы центрального отопления;

-       очистка и промывка водопроводных кранов;

-  озеленение территории, уход за зелеными насаждениями;

-       удаление с крыш снега и наледей;

-       очистка кровли от мусора, грязи, листьев;

-    уборка общественных, подсобных и вспомогательных помещений;

-       удаление мусора из здания и его вывозка;

-       поливка тротуаров и замощенной территории.



.3 Техническая эксплуатация инженерного оборудования зданий



.3.1 Система отопления

Техническое обслуживание инженерного оборудования системы отопления включает контроль за его работой и устранение неисправностей. В начале отопительного сезона составляют график обхода системы, который включает: детальный осмотр разводящих трубопроводов (не реже одного раза в месяц) и детальный осмотр наиболее ответственных элементов системы - насосов, магистральной запорной арматуры, контрольно-измерительной арматуры, автоматических устройств (не реже одного раза в неделю); удаление воздуха из системы через воздухосборник или воздуховыпускные краны на отопительных приборах, контроль за температурой теплоносителя, промывка грязевиков, осмотр внутриквартирных устройств, устройств в технических подпольях и лестничных клетках. Восстановление повреждённой тепловой изоляции трубопроводов, проверку работоспособности задвижек и вентилей (два раза в месяц), осмотр оборудования теплового пункта.

При осмотрах немедленно устраняют видимые утечки воды, проводят ремонт и замену неисправной запорной и регулирующей арматуры. Неполадки, которые не оказывают существенного влияния на работу системы отопления и не могут быть устранены немедленно, отмечаются в дефектных ведомостях, включаются в план текущего и капитального ремонтов и устраняются в летнее время, при подготовке к отопительному сезону. При ремонтах производят замену отдельных элементов системы, с ревизией запорно-регулирующей арматуры, а также промывку, гидравлические испытания пробный пуск системы и наладочные работы. Пришедшие в негодность нагревательные приборы, трубопроводы, запорно-регулирующая арматура, воздуховыпускные устройства и другое оборудование, теплоизоляция, заменяются в соответствии с проектом или рекомендацией наладочной организации. В процессе ремонта системы проверяют и восстанавливают крепления всего оборудования, проводят чистку и ремонт насосов, снимают и сдают на проверку контрольно-измерительные приборы.



.3.2 Система холодного и горячего водоснабжения, водоотведения

К основным задачам эксплуатации, технического обслуживания систем водоснабжения и водоотведения зданий относится бесперебойная подача воды в квартиры и бесперебойная работа канализационной сети, снижение утечек воды и нерационального ее использования, обеспечение исправности оборудования систем.

Достигаются эти задачи путем проведения работ по техническому обслуживанию, текущего и капитального ремонтов.

Техническая эксплуатация оборудования системы водоснабжения включает в себя:

проверка автоматических регуляторов давления - 1 раз в месяц

проверка состояния насосного и связанного с ним оборудования - не реже одного раза в сутки.

проверка состояния внутриквартирных устройств холодного и горячего водоснабжения, канализации, водоотведения, а также устройств в неотапливаемых помещениях - два раза в год.

При техническом обслуживании выполняют заявки жильцов по устранению неисправностей (засоры систем, устранение течей, замена приборов, замена запорной арматуры и т.п.).

После окончания работ по подготовке системы к сезонной эксплуатации, а также после капитального ремонта системы производят гидравлические испытания, пуск, наладку и регулировку системы.

При эксплуатации систем водоотведения и канализации проверяют работоспособность санитарных приборов и сливных устройств, ликвидируют засоры трубопроводов и гидрозатворов, путем прокачки воды, прочисткой ершами, проволокой, электрическими прочистными инструментами, применением химических составов. В зимнее время года ликвидируют обмерзание трубопроводов.



.3.3 Система вентиляции

Осмотр системы вентиляции производят ежегодно. Во время проведения осмотров проверяют проходимость каналов, состояние вытяжных решёток, герметичность коробов и шахт, состояние зонтов над шахтами, дефлекторов, шиберов, дросселей клапанов в вытяжных шахтах, кратность воздухообмена отдельных помещений.

Проверку и чистку каналов проводят с помощью стального ерша с грузом, трубочистного шара, шаблона. Проходимость каналов - спутников проверяют косвенным способом по наличии в них тяги. В период морозов производят регулировку с помощью дроссель - клапанов, ликвидируют обледенение.



.3.4 Система электроснабжения

Квартирные счётчики электроэнергии находятся в ведении и обслуживании энергоснабжающей организации. За техническое состояние всего остального внутридомового электрооборудования, а также сетей и осветительных установок придомовой территории несёт собственник жилого дома, который организует эксплуатацию этого оборудования силами жилищно- эксплуатационной или специализированной организации.

В процессе эксплуатации проводятся планово-предупредительные осмотры и ремонты в соответствии с утверждённым графиком ремонтов. Внутридомовое электрооборудование осматривают не реже 2-х раз в год. Электродвигатели, светильники со сменой ламп осматривают 4 раза в год. Измерение сопротивления изоляции участков, проводят 1 раз в 3 года. Измерение полного сопротивления фаза-"0", проводят 1 раз в 5 лет.

Все неисправности заносят в журнал осмотра, устраняют их незамедлительно или включают в текущий ремонт, капитальный ремонт следующего года. Текущий ремонт производят с разборкой и заменой части элементов электрооборудования. Капитальный ремонт проводят с целью восстановления первоначальных характеристик.



.3.5 Система газоснабжения

Эксплуатацию внутридомового газового оборудования (ВДГО) выполняют специализированные организации газового хозяйства.

Основным видом технического обслуживания ВДГО жилых домов является планово-предупредительный ремонт, который выполняется с целью обеспечения безопасной эксплуатации, восстановления полного или частичного ресурса ВДГО с заменой или восстановлением составных частей, с периодическим контролем их технического состояния.

Обнаруженные дефекты в межремонтные промежутки, устраняют газовые службы по заявкам абонентов.

Периодичность планово-предупредительного ремонта устанавливается предприятием газового хозяйства, с учётом состояния ВДГО. Производится визуальная проверка состояния газопроводов, приборов, проверка работоспособности газовых аппаратов, приборов, запорной арматуры, наличия тяги в вентиляционных каналах, дымоходах, проверка на герметичность и пр.



.3.6 Техническое обслуживание лифтов

Обслуживание лифтов осуществляется лифтёром и включает проведение ежемесячных осмотров. Осмотры лифтов с диспетчерским контролем могут проводится с иной периодичностью.

Текущий ремонт включает частичную разборку механизмов, ревизию деталей, определение степени износа, поддержание эксплуатационных показателей. Текущие ремонты подразделяют на ежемесячные, ежеквартальные, полугодовые и ежегодные.

Аварийно-техническое обслуживание лифтов предусматривает круглосуточное выполнение непредвиденных работ, связанных с непредвиденными остановками лифта и освобождением пассажиров из кабин. Время освобождения не должно превышать 30 минут.

Капитальный ремонт включает полную разборку агрегатов, очистку, промывку деталей, замену базовых (основных) деталей и узлов, замену изношенных узлов и деталей, окраску лифта, пуско-наладочные работы.

Капитальный ремонт обеспечивает восстановление исправности, полного или близкого к полному ресурсу лифта. Продолжительность циклов между текущими и капитальными ремонтами, устанавливается как средневзвешенная величина по годам выпуска лифта.



.4 Разработка рекомендаций по повышению доступности зданий для маломобильных групп населения

Для обеспечения комфортной и доступной среды обитания инвалидов необходимо, чтобы выполнялись требования норм и стандартов к функционально-планировочным элементам зданий и сооружений, их участкам, а также к элементам благоустройства, пешеходным дорогам, транспортным проездам.

Действующие нормы для маломобильных групп в России:

-    СП 59.13330.2012 (СНиП 35-01-2001 "Доступность зданий и сооружений для маломобильных групп населения");

-       Постановлением Правительства РФ от 15.04.2014 N 297 (ред. от 19.02.2015).

-       ГОСТ Р 51631-2008 "Лифты пассажирские. Технические требования доступности, включая доступность для инвалидов и других маломобильных групп населения";

-       ГОСТ Р 51630-2000 "Платформы подъемные с вертикальным и наклонным перемещением для инвалидов. Технические требования доступности";

-       ГОСТ Р 52131-2003 "Средства отображения информации знаковые для инвалидов";

-       ГОСТ 51261-99 "Устройства опорные стационарные реабилитационные. Типы и технические требования".

Нормами СП 59.13330.2012 (СНиП 35-01-2001 "Доступность зданий и сооружений для маломобильных групп населения") установлены требования к участкам и территориям, основные из которых:

ширина пути движения на участке при встречном движении инвалидов на креслах-колясках должна быть не менее 1,8 м с учетом габаритных размеров кресел-колясок. Продольный уклон пути движения, по которому возможен проезд инвалидов на креслах-колясках, как правило, не должен превышать 5 %;

высоту бордюров по краям пешеходных путей на участке рекомендуется принимать не менее 0,05 м;

для покрытий пешеходных дорожек, тротуаров и пандусов не допускается применение насыпных или крупноструктурных материалов, препятствующих передвижению МГН на креслах-колясках или с костылями;

для открытых лестниц на перепадах рельефа рекомендуется принимать ширину проступей не менее 0,4 м, высоту подъемов ступеней - не более 0,12 м. Поперечный уклон наружных ступеней должен быть в пределах 1-2 %. Лестницы должны дублироваться пандусами, а при необходимости - другими средствами подъема;

на открытых индивидуальных автостоянках около учреждений обслуживания следует выделять не менее 10 % мест (но не менее одного места) для транспорта инвалидов. Ширина зоны для парковки автомобиля инвалида должна быть не менее 3,5 м.

Основные требования к входам в здание, путям движения внутри здания и путям эвакуации, установленные нормами СП 59.13330.2012, ГОСТ Р 51631-2008, ГОСТ 51261-99:

в здании должен быть как минимум один вход, приспособленный для МГН, с поверхности земли и из каждого доступного для МГН подземного или надземного перехода с этим зданием;

наружные лестницы и пандусы должны иметь поручни с учетом технических условий к опорным стационарным устройством по ГОСТ Р 51261-99. При ширине лестниц на основных подходах к зданию 2,5 м и более следует дополнительно предусматривать разделительные поручни;

входная площадка при входах, доступных МГН, должна иметь: навес, водоотвод, а в зависимости от местных климатических условий - подогрев, что устанавливается заданием на проектирование. Поверхности покрытий входных площадок и тамбуров должны быть твердыми, не допускать скольжения при намокании и иметь поперечный уклон в пределах 1-2 %;

глубина тамбуров и тамбур-шлюзов должна быть не менее 1,8 м, а в жилых зданиях - не менее 1,5 м при ширине не менее 2,2 м;

пути движения МГН внутри здания следует проектировать в соответствии с нормативными требованиями к путям эвакуации людей из здания. Ширина пути движения (в коридорах, помещениях, галереях и т. п.) в чистоте должна быть не менее: при движении кресла-коляски в одном направлении - 1,5 м, при встречном движении - 1,8 м;

здания следует оборудовать пассажирскими лифтами или подъемными платформами в случае размещения помещений, посещаемых инвалидами на креслах-колясках, на этажах выше или ниже этажа основного входа в здание (первого этажа);

параметры кабины лифта, предназначенного для пользования инвалидом на кресле-коляске, должны иметь внутренние размеры не менее, м: ширина - 1,1; глубина - 1,4.

Глубина пространства для маневрирования кресла-коляски приоткрывание "к себе" должна быть не менее 1,5 м.

В общественной уборной выполнить покрытие пола с рифленной или шероховатой поверхностью, предусмотреть одну универсальную кабину для МГН в санузле: установить поручни, установить раковину и унитаз с увеличенной высотой посадочной места 450 мм.

Рекомендуемые мероприятия для обустройства существующих зданий с учетом доступности маломобильных групп населения:

- проведение аудита доступности (паспортизация) объектов социального и иного назначения на предмет доступности;

разработка решений по устранению недостатков и их реализации;

обустройство пешеходной зоны города и участков территории пандусами, подходами к зданию;

- размещение организаций и предприятий, обслуживающих маломобильные группы населения, по возможности, на первых этажах зданий.



6. Безопасность жизнедеятельности



.1 Проектирование мер безопасности при организации отделочных работ

Систему организационно-технических мероприятий и средств, предотвращающих воздействие наработающих опасных производственных факторов, называют техникой безопасности. Выполняющие облицовочные работы обеспечиваются спецодеждой, спецобувью, и другими средствами индивидуальной защиты. К работам допускаются лица прошедшие необходимое обучение и инструктаж по технике безопасности.



.1.1 Подготовка поверхностей под облицовку с помощью ручных машин или немеханизированными инструментами

Работы ведут в защитных очках с небьющимися стёклами и в рукавицах. Рукоятки инструментов должны иметь надёжное крепление, без выбоин и сколов, заусенцев и пр. дефектов. Для обезжиривания поверхности, подлежащей облицовке, используют соляную кислоту слабой концентрации. При приготовлении раствора в воду вливают кислоту. Это исключает разбрызгивание кислоты и возникновение ожогов. В помещениях, где работают с кислотами, должна быть вентиляция.



.1.2 Меры безопасности при приготовлении растворов и мастик

Растворосмесители обслуживают лица не моложе 18 лет, прошедшие обучение и инструктаж на рабочем месте о правилах техники безопасности, об особенностях работы и способах хранения материалов. Очищают, осматривают растворосмесители после остановки и отключения от электросети. Во время вращения очищать и разгружать барабан запрещено. При перемешивании смеси загрузочный бункер опускают в нижнее положение. Все вращающиеся части ограждают.

Рабочие, занятые приготовлением смесей должны быть в спецодежде и в брезентовых рукавицах. Приготовляют кислотоупорные растворы в очках и респираторах. Горячую битумную мастику доставляют к рабочему месту в плотно закрытых бачках, заполненных на ¾ объёма. При попадании на кожу горячей мастики её смывают тёплой водой с мылом. На обожженные места прикладывают примочку из водного раствора марганцовокислого калия, затем смазывают вазелином или мазью от ожогов.



.1.3 Меры безопасности при устройстве полов

Перед началом работы облицовщик готовит рабочее место, проверяет наличие и исправность инструмента, инвентаря. Укладку керамической плитки, крупноразмерных плит во избежание разъедания кожи рук ведут в резиновых перчатках. Сортировку плиток ведут в плотных перчатках.

При использовании легковоспламеняющихся растворителей, запрещено пользоваться открытым огнём, курить, включать нагревательные приборы. Подогревать загустевшие мастики на открытом огне, электроплитках запрещено. Их разбавляют растворителями или подогревают в посуде с горячей водой. При пользовании растворителями помещения должны иметь вентиляцию и проветриваться, во избежание отравления парами.

При резке стыков плиток, полотнищ линолеума необходимо соблюдать осторожность. При устройстве мастичных полов поверхность основания шлифуют в защитных очках и в резиновых перчатках. При эксплуатации компрессоров необходимо следить за показаниями манометра, состоянием шлангов, предохранительных клапанов, форсунок, краскопультов.



.1.4 Облицовка вертикальных поверхностей

Рабочее место должно обеспечивать безопасность работ. Рубку кромок плиток выполняют в рукавицах и в защитных очках. Работу с растворами выполняют в резиновых перчатках и в очках.

6.1.5 Эксплуатация подмостей при облицовочных работах на высоте

Облицовку вертикальных поверхностей, подвесных потолков - выполняют с инвентарных подмостей. При высоте рабочего настила более 1 м подмости ограждают. Инвентарные ограждения подмостей используют при высоте помещений до 4 м. Устройство подвесных потолков выполняют с инвентарных лесов в помещениях высотой более 4м. Леса должны иметь сплошной настил.



.1.6 Электробезопасность

Для освещения рабочего места используются переносные светильники, рассчитанные на напряжение не более 42 В, в сырых помещениях не более 12В. Электрооборудование растворосмесителей должно быть заземлено. К работе с ручными машинами допускаются лица прошедшие специальное обучение. Разрешается работать только исправными машинами. Запрещается натягивать, перегибать провода, допускать их пересечение с электрическими кабелями. Питающие провода должны быть изолированы и подвешенными на уровне 2,5…3м выше уровня рабочей площадки.



.1.7 Пожарная безопасность

При выполнении облицовочных работ рабочие должны знать и строго соблюдать правила пожарной безопасности. Запрещается разводить костры для сжигания отходов на строительной площадке. Для курения отводятся специальные места. При загорании электрооборудования или кабеля отключают электросеть и очаг пожара ликвидируют песком или при помощи огнетушителя.



6.2 Расчет устойчивости крана

Технические характеристики крана ДЭК - 251 приведены в таблице 6.1.

Таблица 6.1-Технические параметры монтажного крана

Наименование показателей	ДЭК-251
1. Высота подъема крюка, Нкр, м	24
2. Грузоподъемность, т	25
3. Длина стрелы, м	27,75
3. Максимальный грузовой момент, тм	75
4. Коэффициент совмещения операций k	0,75
5. Скорость подъема (опускания) груза, м/мин	5,0
6. Частота вращения поворотной части, об/мин	0,3 - 1
8. Скорость передвижения крана, км/час	1
9. Дизель	Д-108
10. Мощность дизеля, л.с.	108
11. Установленная мощность электродвигателей, кВт	85,5

Безопасная эксплуатация грузоподъемных механизмов при выполнении монтажных работ обеспечивается правильным выбором параметров крана и их устойчивостью. Для обеспечения надежной и безопасной работы кран должен обладать устойчивостью против опрокидывания, т.е. способностью противодействовать опрокидывающим кран нагрузкам. Обязательным условием сохранения устойчивости крана является превышение или равенство удерживающего момента сумме опрокидывающих.

Когда кран находится на строительной площадке, на него действуют моменты сил, стремящихся опрокинуть кран (от массы груза, ветровые нагрузки, силы инерции движущихся частей, нагрузки от уклона), и силы, удерживающей кран от опрокидывания, которая зависит от собственной массы крана G0. Эти силы с учетом плеча их действия относительно ребра опрокидывания крана P создают соответственно опрокидывающий и удерживающий моменты.

Рисунок 6.1 - Схема определения устойчивости крана: а - в рабочем состоянии (грузовая устойчивость); б, в - в не рабочем (собственная устойчивость); е - при внезапном снятии нагрузки; Р - ребро опрокидывания.

Расчет устойчивости производится для следующих случаев: при работе крана с грузом, нерабочего состояния, внезапного снятия нагрузки с крюка, монтажа (демонтажа) крана.

Устойчивость крана определяют для наиболее неблагоприятных условий его работы. Так, при расчете грузовой устойчивости крана предполагают, что кран поднимает груз Q, равный грузоподъемности крана на данном вылете, при этом груз имеет максимально возможную площадь; ветровые нагрузки рабочего состояния W_p действуют со стороны противовеса, кран стоит на уклоне а (в сторону груза). При проверке собственной устойчивости крана считают, что на кран действуют ветровые нагрузки нерабочего состояния в сторону противовеса W_н, кран стоит на уклоне а (в сторону опрокидывания) без груза. Если кран в нерабочем состоянии имеет возможность свободного вращения под действием ветровых нагрузок, при проверке собственной устойчивости считают, что ветер направлен со стороны противовеса. Для проверки устойчивости при внезапном снятии нагрузки считают, что кран располагается на уклоне а (в сторону опрокидывания), нагрузка на крюке принимается направленной вверх, а ветровая нагрузка рабочего состояния W_p направлена со стороны стрелы. фундамент трудозатраты отопление водоснабжение

Устойчивость при монтаже (демонтаже) рассчитывают для различных этапов монтажа (демонтажа): при положении монтируемой (демонтируемой) башни у земли, при отсутствии стрелы, при выдвижении башни и другие моменты, зависящие от конструкции крана и способа монтажа.

В соответствии с ГОСТ 13994-75 "Краны башенные строительные. Нормы расчета" устойчивость проверяют по следующим формулам:

грузовая устойчивость обеспечивается при условии

, (6.1)

где K_i - коэффициент грузовой устойчивости, принимаемый для горизонтального пути при наличии дополнительных нагрузок (ветра, инерцион-ных сил) и влиянии наибольшего допустимого уклона пути равным - 1,15;_r - момент, создаваемый рабочим грузом относительно ребра опрокидывания, H×м;_n - момент всех прочих (основных и дополнительных) нагрузок, действующих на кран относительно того же ребра с учетом наиболее допускаемого уклона пути, H×м;

грузовой момент:

, (6.2)

где Q - вес наибольшего рабочего груза равный 25 т.;

а - расстояние от оси вращения крана до центра тяжести наибольшего рабочего груза, подвешенного к крюку при установке крана на горизонтальной плоскости;

b - расстояние от оси вращения до ребра опрокидывания.

Удерживающий момент, возникающий от действия основных и дополнительных нагрузок:

, (6.3)

где М_b - восстанавливающий момент от действия собственного веса крана:

, (6.4)

где G - вес крана, G = 488,04кН;

с - расстояние от оси вращения крана до центра его тяжести;

α - угол наклона пути крана, для передвижения башенных кранов при работе без выносных опор α = 3⁰;

М_у - момент, возникающий от действия собственного веса крана при уклоне пути:

, (6.5)

где h₁ - расстояние от центра тяжести крана до плоскости, проходящую через точки опорного контура;

М_цс - момент от действия центробежных сил:

, (6.6)

где n - частота вращения крана вокруг вертикальной оси, n = 1 об/мин;- расстояние отоголовки стрелы до плоскости, проходящей через точки опорного контура;- расстояние от оголовка стрелы до центра тяжести подвешенного груза (при проверке на устойчивость груз поднимают над землей на 20…30 см.);

М_ц - момент от силы инерции при торможении опускающегося груза:

, (6.7)

где ν - скорость подъема груза (при наличии свободного опускания груза) ν = 5 м/с;- ускорение свободного падения, g = 9,81 м/с ²;- время неустановившегося режима работы механизма подъема (время торможения груза), t = 9,15 с.;

М_В - ветровой момент:

, (6.8)

где М_ВК - момент от действия ветровой нагрузки на подвешенный груз;- ветровая нагрузка, действующая параллельно параллельно плоскости, на которой установлен кран, на подветренную площадь крана, Па;_i - ветровая нагрузка, действующая параллельно плоскости, на которой установлен кран, на подветренную площадь груза, Па;

p = h₁ и p = h - расстояние от плоскости, проходящей через точки опорного контура, до центра приложения ветровой нагрузки, м.

Коэффициент грузовой устойчивости крана, не предназначенного для перемещения с грузом, определяют по формуле:

,31 ≥ 1,15

При расчете грузовой устойчивости крана давление ветра принимается для башенных кранов 250 кПа.

Устойчивость передвижных башенных кранов без груза определяется уравнением собственной устойчивости:

, (6.9)

где k₂ - коэффициент собственной устойчивости;

М ₀ - момент, создаваемый ветровой нагрузкой, Н×м,

М_у - момент, возникающий от действия собственного веса крана при уклоне пути, Н×м.

Коэффициент собственной устойчивости, т.е. коэффициент устойчивости рабочего груза, в сторону, противоположную стреле:

 (6.10)

где w₂ - ветровая нагрузка, действующая параллельно плоскости, на которую установлен кран, на подветренную площадь крана при нерабочем состоянии, Па;₂ - расстояние от плоскости, проходящей через точки опорного контура, до центра приложения нагрузки.

Устойчивость крана обеспечена



.3 Действия персонала при возникновении чрезвычайных (аварийных) ситуациях

Руководитель предприятия своим приказом назначает из числа работников ответственного по ГОЧС (Гражданской обороне и чрезвычайным ситуациям).

Ответственный по ГОЧС обязан:

.     Находится в постоянной готовности к приёму сигналов (распоряжений), к проведению оповещению о ЧС.

2.       В течение 5 минут принимать и передавать сигналы, распоряжения адресатам и контролировать их получение.

3.       Ежедневно уточнять порядок действий в случае возникновения ЧС и доводить их до работников.

4.       Ежедневно проверять помещения, оборудование по вопросам пожарной безопасности.

5.       Проверить наличие и исправность средств индивидуальной защиты, средств оповещения.

6.       Осуществлять сбор, обработку и учёт информации о ЧП на территории объекта.

Работники предприятия обязаны:

.Знать:

требования техники безопасности при производстве работ;

порядок действий при возникновении ЧС, теракта;

.Уметь:

пользоваться средствами индивидуальной защиты;

действовать в аварийных ситуациях в составе расчёта;

работать на средствах связи, оповещения;

оказывать первую помощь пострадавшим.



.3.1 Действия персонала при пожаре

Ответственный по ГОЧС или любой сотрудник:

немедленно вызывает пожарную охрану;

даёт команду работникам на эвакуацию, отключения электроэнергии, газоснабжения, вынос материальных ценностей;

организует тушение пожара силами персонала, встречает пожарные расчеты;

6.3.2 Действия персонала при стихийных бедствиях

Ответственный по ГОЧС или любой сотрудник:

прекращает работу производства;

организует эвакуацию персонала в безопасное место;

оказывает первую помощь пострадавшим.



.3.3 Действия персонала при взрыве

Ответственный по ГОЧС или любой сотрудник:

сообщает о происшествии экстренным службам по тел. 01,02,03,04. Сообщает руководству предприятия о взрыве, месте взрыва, наличия пострадавших.

даёт команду на отключение электро-, газоснабжения;

организует эвакуацию персонала;

принимает меры к оказанию первой помощи пострадавшим;

встречает силы и средства экстренного реагирования и выполняет их требования;



.3.4 Действия персонала при авариях с выбросом химически опасных веществ

Ответственный по ГОЧС:

выдаёт сотрудникам средства индивидуальной защиты;

организует эвакуацию по маршруту.

Работники обязаны:

сообщает руководителю предприятия, оповещает сотрудников;

прекратить работу;

получить средства индивидуальной защиты;

отключить электроэнергию, газоснабжение;

при движении в безопасное место держать наготове средства индивидуальной защиты и при необходимости использовать их.

7. Экологический раздел



.1 Мероприятия по защите грунтовых вод от загрязнения

Настоящий объект в процессе реконструкции, а затем при реконструкции потребляет определённое количество воды, а затем сбрасывает сточные воды в систему канализации. Возможным источником загрязнения подземных вод могут быть бытовые стоки. Проектом предусмотрен сброс бытовых стоков в дворовую сеть канализации с отводом далее в очистные сооружения. Стыки канализационных труб зачеканиваются, исключая попадание сточных вод в грунт в соответствии с требованием СП 32.13330.2012 "Канализация".

Мероприятия по защите грунтовых вод от загрязнения делят на следующие категории:

. Гидрогеологические

.1. Ликвидация подтопления. На территориях подвергшихся паводкам, необходимо предусматривать противопаводковые мероприятия, способствующие уменьшению смыва загрязняющих веществ и дальнейшему проникновения в грунтовые воды. Для этого проектируют дренажные системы и защитные сооружения

.2. Ликвидацию, вывод и перехват загрязняющих вод необходимо производить с использованием дренажа, отводить некондиционные воды в пруды-накопители или в специальные закачные скважины.

.3. Запрещение использования грунтовых вод для питьевого водоснабжения, перейти на использование глубокозалегающих напорных вод.

. Гидрогеохимические. Их цель - осаждение (временная консервация) грунтовых вод, замедление их движения в породах и удаление их из почв. Для этого используют специальные радиоселективные мембраны и адсорбенты с добавлением глинозёма и другие приёмы. В районах с катастрофическим загрязнением грунтовых вод радионуклеидами и другими химическими веществами, необходимо не производить никаких мероприятий с почвами, способствовать уменьшению инфильтрации атмосферных осадков, вплоть до полной изоляции этих участков (создания районов отчуждения). В таких районах следует применять сорбенты с высокими сербционными свойствами (например - цеолиты) с последующим их удалением и захоронением. Можно применять методы химической очистки, например - известкование.

. Технологические мероприятия. Ликвидация очагов (источников) загрязнения, вывод из эксплуатации заброшенных шахт, мелиоративных систем и др. сооружений загрязняющих грунтовые воды. Провести качественную изоляцию эксплуатируемых систем водозабора, скважин, колодцев, систем водопровода, канализации. Провести восстановительные мероприятия, направленные на восстановление водоносных горизонтов. Ликвидировать свалки мусора, заброшенные колодцы, скважины.

. Социальные мероприятия. Воспитание и образование населения по вопросам проблем охраны окружающей среды, включая подземную гидросферу.

. Мероприятия общего назначения. Целесообразно провести комплексные гидрогеологоэкологические исследования. При проведении которых необходимо выполнить ряд исследований, направленных на изучения фильтрационных, миграционных и физико-химических процессов, протекающих в подземных водах. Организовать систему комплексного экологического мониторинга.



8. Научно исследовательская работа



.1 Разработка мероприятий по наружному утеплению стен



.1.1 Причины ухудшения теплозащитных свойств наружных стен зданий

Эксплуатация жилых домов с пониженными теплозащитными свойствами ограждающих конструкций требует дополнительного расхода тепловой энергии, ухудшает условия проживания людей.

Наблюдаются промерзания наружных стен в кирпичных, крупнопанельных, крупноблочных и монолитных домах.

Причины ухудшения теплозащитных свойств кирпичных стен:

.     Превышение объемной массы кирпича по сравнению с расчетными значениями.

2.       Нарушение технологии кладки (особенно в зимний период).

.        Наличие в кирпиче известковых включений.

.        Низкая морозостойкость лицевого слоя.

.        Применение некачественного раствора и керамических изделий, изготовленных с нарушением технологии.

.        Уменьшение теплозащитных свойств теплоизоляционного материала.

.        Несовершенство расчетов.



.1.2 Пути повышения теплозащитных свойств наружных стен при реконструкции здания

Проблема промерзания стен решается путем укладки дополнительной теплоизоляции. Благодаря этому повышается сопротивление теплопередачи стены до величины, при которой не происходит выпадения конденсата водянистых паров.

Для получения экономического эффекта в повышение теплозащиты стен, сопротивление теплопередач необходимо увеличить в два или три раза.

При подсчете теплопотерь дома было установлено, что потери через стены в среднем составляют около 40% тепла, через крышу - 25%, через окна - 20% и через вентиляцию - 15%. По этой нехитрой схеме становится понятной необходимость качественного утепления стен. Технология наружного утепления стен дает максимальную защиту строения от теплопотерь через стены, благодаря тому, что принимает на себя холодовое воздействие окружающей среды.

Преимущества наружного утепления - это сохранение площади внутренних помещений здания, защита стены от охлаждения, увеличение срока службы стен, сделанных из каркасного материала. При внешнем утеплении стен нагрузка на несущие стены не увеличивается, поэтому и давление на фундамент останется прежним.

Отдельное и очень весомое преимущество внешней изоляции - это защита стены от промерзания. Суть в том, что при внутренней теплоизоляции ограничивается потеря тепла изнутри дома, но сама стена по-прежнему промерзает при низких температурах воздуха. Между внутренней стеной и слоем теплоизоляционного материала образуется зона конденсации пара, при этом создаются условия для развития плесени, грибков, возникает дополнительное охлаждение стены из-за влаги.

Накопивший влагу внутренний утеплитель не высыхает полностью даже летом, создается постоянная зона скопления влаги, что негативно влияет на сроки службы стен. При наружном утеплении точка росы, то есть точка конденсации пара, перемещается в теплоизоляционный материал.

Утепленная снаружи стена не охлаждается и тепло держится гораздо дольше, минимизируются его потери.

Внешний утеплитель легко теряет накопленную влагу, благодаря этому его теплоизоляционные свойства легко восстанавливаются, срок службы стен увеличивается.

Еще одно важное преимущество внешней теплоизоляции - это звукоизоляционные качества материалов утеплителя. Если в частном секторе это не столь актуально, то в большом городе это качество играет важную роль.

Основные материалы для производства плит, применяемых в наружной теплоизоляции, это минеральная вата и пенополистирол - в быту именуемый пенопластом. На качества этих материалов нужно обращать особое внимание при выборе теплоизоляционных плит.

Утеплитель из минеральной ваты состоит из искусственных минеральных волокон. Вата делится на виды в зависимости от происхождения сырья, из которого она изготовлена. Каменная минеральная вата изготавливается из различных горных пород - диабаза, известняка, базальта, глины, доломита и т.д. Шлаковая вата делается из доменных, мартеновских и других шлаков, в том числе шлаков цветной металлургии.

Имеет волокнистую структуру с синтетическим связующим. Изделия из минеральной ваты производятся в виде плит и матов. Теплоизоляционный слой плит составляет от 50 до 100 мм. Маты применяются для монтажа утепления на больших рабочих площадях.



.2 Сравнение утеплителей для наружной стены

Для сравнения берем два вида утеплителей: Rockwool ВЕНТИ БАТТС и URSA GEO . Произведем теплотехнический расчет каждого утеплителя.

Теплотехнический расчет утеплителя Rockwool ВЕНТИ БАТТС.

Место проектирования: Российская Федерация, Вологодская область, Вологда.

Данные по слоям:

Слой № 1: Фиброцементные плиты

Толщина слоя - 8 мм

Расчетный коэффициент теплопроводности - λ_ут.=0,93 Вт/(м∙^оС)

Слой № 2: Утеплитель - ROCKWOOL ВЕНТИ БАТТС

Толщина слоя - по расчету

Расчетный коэффициент теплопроводности - λ_ут.= 0,045 Вт/(м∙^оС)

Слой № 3: Кирпичная стена

Толщина слоя - 380 мм

Расчетный коэффициент теплопроводности - λ_ут.=0,81 Вт/(м∙^оС)

Приведенное сопротивление теплопередаче R_о ограждающих конструкций следует принимать не менее нормируемых значений R_red, в зависимости от градусо-суток района строительства D_d.

Определим градусо-сутки отопительного периода - D_d по формуле (8.1)

D_d = (t_int - t_ht)∙z_ht, ˚С∙сут, (8.1)

где t_int - расчетная средняя температура внутреннего воздуха здания, принимаемая по [11]: t_int = +18 ˚С;

t_ht - средняя температура наружного воздуха для периода со средней суточной температурой наружного воздуха не более 8 ˚С, принимаем:

t_ht = -4,1 ˚С;

z_ht - продолжительность отопительного периода для периода со средней суточной температурой наружного воздуха не более 8 ˚С, принимаем:

z_ht = 231 день;

D_d = (18-(-4,1))∙231=51051˚С∙сут.

Определим нормируемое значение сопротивления теплопередаче наружной стены - R_red : R_red = 2,727 м²∙˚С/Вт.

Определим приведенное сопротивление теплопередаче R_о по формуле (8.2):_о = 1/α_int+R_к+1/α_ext, м²∙˚С/Вт, (8.2)

где α_int - коэффициент теплоотдачи внутренней поверхности ограждающей конструкции, принимаемый по табл. 7 [9]: α_int = 8,7 Вт/(м²∙^оС);

α_ext - коэффициент теплоотдачи (для зимних условий) наружной поверхности ограждающей конструкции, принимаемый по табл. 8 [10]:

α_ext = 23 Вт/(м²∙^оС);_к - термическое сопротивление ограждающей конструкции;_о = 1/8,7+0,38/0,81+0,008/0,93+1/23=0,636 м²∙˚С/Вт.

Определим толщину утеплителя t определим по формуле 5.4

t = (R_red- R_о)∙ λ_ут, м, (8.3)

t = (2,727-0,636)∙0,045=0,094 м

Принимаем толщину утеплителя t=100 мм.

Теплотехнический расчет утеплителя URSA GEO.

Теплотехнический расчёт ограждающей конструкции выполнен

по СНиП 23-02-2003 "Тепловая защита зданий", СП 23-101-2004 "Проектирование тепловой защиты зданий",

СНиП 23-01-99* "Строительная климатология", в программе ТеРеМОК 0.8.5 / 0118 © 2005-2015 Дмитрий Чигинский.

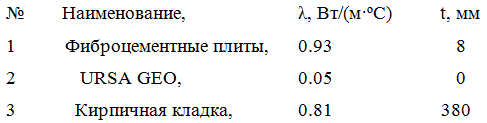

Определить требуемую толщину слоя в конструкции Наружной стены в Общественном, административном или бытовом здании, расположенном в городе Череповец (зона влажности - Нормальная).

Расчетная температурой наружного воздуха в холодный период года, _ext = -32 °С;

Расчетная средняя температура внутреннего воздуха здания, _int = 18 °С;

Средняя температура наружного воздуха отопительного периода, _ht = -4.1 °С;

Продолжительность отопительного периода, z_ht = 231 сут.;

Нормальный влажностный режим помещения и условия эксплуатации ограждающих конструкций - Б.

Коэффициент, учитывающий зависимость положения наружной поверхности ограждающих конструкций по отношению к наружному воздуху, n = 1;

Коэффициент теплоотдачи наружной поверхности ограждающей конструкции, α_ext = 23 Вт/(м²·°С);

Коэффициент теплоотдачи внутренней поверхности ограждающей конструкции, α_int = 8.7 Вт/(м²·°С);

Нормируемый температурный перепад, Δt_n = 4.5 °С;

Нормируемое значение сопротивления теплопередаче, _req = 2.732 м²·°С/Вт;

Принимаем толщину утеплителя, t = 150 мм;

В курсовом проекте я выбрала 2 вида утеплителя и сравнила их по нескольким показателям, данные представлены в таблице 8.1.

Таблица 8.1 - Сравнение показателей утеплителей

Наименование утеплителя	Сопротивление теплопередаче	Толщина, мм	Удельный вес, Н/м³	Влагопоглощение, кг/м²	Степень горючести	Срок эксплуатации
1.URSA GEO Универсальные плиты	3,35	150	167	<1	НГ	25
2.Rockwool ВЕНТИ БАТТС	2,7	100	160	<1	НГ	50

По результатам сравнения принимаем утеплитель Rockwool ВЕНТИ БАТТС, т.к. толщина меньше и срок эксплуатации больше.

.3 Описание технологического процесса по монтажу утепления наружных стен

Наружное утепление стен выполняется по конструкции, представленной на рисунке 8.1.

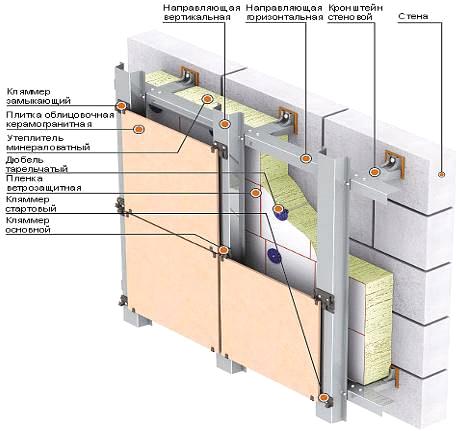

Рисунок 8.1- Устройство навесного вентилируемого фасада

Монтаж вентилируемых фасадов - это большой комплекс сложных работ, который лучше доверить профессионалам. Каждый фасад имеет свои характерные особенности, а разнообразие фасадных систем на рынке постоянно увеличивается. Обязательным условием при монтаже фасадов, является соблюдение требований РосТехНадзора, правил техники безопасности, а также абсолютное соответствие выполняемых работ - технической документации на всех этапах монтажа вентилируемых фасадов.

Монтаж фасада проводится с учетом особенностей российского климата и экологии. А особенности такие: сильные перепады температуры, большие ветровые нагрузки в некоторых регионах России, агрессивная внешняя среда, содержащая различные негативные даже для металлоконструкций вещества. Небольшая продолжительность строительного сезона.

Этапы монтажа вентилируемого фасада:

. Монтаж кронштейнов фасадной системы.

Кронштейны являются несущим элементом для направляющих профилей. Расчет количества и расположения (шага) кронштейнов по длине и ширине зависит от расчетной нагрузки, которую должна будет выдерживать конструкция и прочих условий предусмотренных в плане монтажа фасада. Проводятся другие работы, такие как установка анкерных дюбелей.

. Монтаж утеплителя.

Существует множество видов утеплителей для конструкций навесных фасадов. Толщина, плотность и другие характеристики утеплителя подбираются в соответствии с климатическими условиями, особенностями конструкции вентилируемого фасада и прочими строительными особенностями для каждого конкретного объекта. Дополнительно к утеплителю, при монтаже вентилируемых фасадов могут применяться ветро- и влагонепроницаемые пленки, которые обеспечивают необходимые расчетные характеристики для монтажа фасада и климатического режима внутри здания.

При монтаже утеплителя соблюдается воздушный зазор между самим утеплителем либо пленкой и фасадным материалом (металлосайдингом например). Этот воздушный зазор - особенность, которую имеют вентилируемые фасады, само название которых подразумевает наличие воздушной прослойки для вентиляции фасадной конструкции и обеспечения необходимых строительных характеристик.

. Монтаж направляющих профилей.

Монтаж профилей осуществляется непосредственно на кронштейны. Монтируются профиля в соответствии с планом монтажа фасада здания, а также строительными правилами и нормами - ГОСТами и СНиПами и прочими нормативными документами.

. Монтаж фасадных материалов.

Материалом, используемым для монтажа фасада, может быть металлосайдинг, фасадная кассета или какой-либо другой материал.



Заключение

При разработке дипломного проекта мною выполнены следующие задачи:

В графической части - выполнены все необходимые архитектурно - строительные чертежи, разработан стройгенплан и технологическая карта.

В пояснительной записке выполнены разделы: архитектурно-строительный, расчетно-конструктивный, техническая эксплуатация зданий, организационно-технологический, безопасность жизнедеятельности, экологический раздел, научно исследовательская работа.

Проект выполнен с учётом действующих нормативных документов.



Список используемых источников

. Свод правил СП 118.13330.2012 "СНиП 31-06-2009. Общественные здания и сооружения". Актуализированная редакция СНиП 31-06-2009 (утв. приказом Министерства регионального развития РФ от 29 декабря 2011 г. N 635/10) (с изменениями и дополнениями) - 10с.

. СП 54.13330.2011 Здания жилые многоквартирные. Актуализированная редакция СНиП 31-01-2003, Москва 2011-10с.

. ГОСТ 26020-83 Двутавры стальные горячекатаные с параллельными гранями полок. Сортамент, Издательство стандартов, Москва 1998 - 11с.

. ГОСТ 26020-83 Двутавры стальные горячекатаные с параллельными гранями полок. Сортамент - Введ. 01.01. 1986. - Москва: Издательство стандартов, 2003 - 10 с.

. СП 24.13330.2011 Свайные фундаменты. Актуализированная редакция СНиП 2.02.03-85, Москва, НИИОСП им. Н.М. Герсеванова, 2011-44с.

. СП 16.13330.2011 Стальные конструкции. Актуализированная редакция СНиП II-23-81*, ОАО "НИЦ "Строительство", ЦНИИПСК им. Мельникова, Москва, 2011-51с.

. СП 22.13330.2011. Актуализированная редакция СНиП 2.02.01.-83*. Строительные нормы и правила: Основания зданий и сооружений.- Москва: ФГУП ЦПП, 2004 - 71 с.

. СНиП 1.04.03-85* Нормы продолжительности строительства и задела в строительстве предприятий, зданий и сооружений. Вед. 1991-01-01-Москва, Госстрой СССР, 1985-71с.

. СНиП 3.04.01-87 Изоляционные и отделочные покрытия. Введ. 1988-07-01, Госстрой СССР, Москва-77с.

. Техническая эксплуатация зданий и сооружений: методические указания к контрольной работе к курсовому проекту "Определение технического состояния здания" / сост.: Н.В. Михалевич. - Вологда: ВоГТУ, 2006. - 92с.

. МДС 13-14.2000. Положение о проведении планово - предупредительного ремонта производственных зданий и сооружений. Вед. 29.12.1973. - Москва: Госстрой России- 1973 - 93 с.

. СП 59.13330.2012 Доступность зданий и сооружений для маломобильных групп населения. Актуализированная редакция СНиП 35-01-2001 с Изменением N1. утв. Приказом Минрегиона России от 27.12.2011 N 605. Введ. 01.01.2013. - Москва: Стройиздат - 2012 - 101 с.

. СП 35-101-2001. Проектирование зданий и сооружений с учетом доступности для маломобильных групп населения. Общие положения. Введ. 20.06.2001. - Москва: Госстрой России - 2001 -102 с.

. ГОСТ Р 52131-2003. Средства отображения информации знаковые для инвалидов. Технические требования. Введ. 01.07.2004 - Москва: Госстандарт - 2005 - 101 с.

. СП 50.13330.2012 Тепловая защита зданий. Актуализированная редакция СНиП 23-02-2003. Введ. 01.01.2012 - Москва: Росстандарт - 2012 - 122с.

. ГОСТ 12.3.002-2014. Система стандартов безопасности труда. Процессы производственные. Общие требования безопасности. Введ. 01.07.1976 - Москва: Стандартинформ - 2007 - 105 с.

. ТОИ Р-218-34-94. Типовая инструкция по охране труда для каменщика. Введ. 01.07.1994 - Москва: Минтранс России - 2009 -76 с.

. СНиП III-10-75 "Благоустройство территорий" Москва, Стройиздат, 1979-17с.

. ГОСТ 21519-2003. Блоки оконные из алюминиевых сплавов. Технические условия. МНТКС, Введ. 2004-03-01,Москва, Госстрой России-14с.

. ГОСТ 12.1.004-91 ССБТ. Пожарная безопасность. Общие требования (с Изменением N 1). Введ. 01.07.1992 - Москва: Стандартинформ - 2006 -107 с.

. Об охране окружающей среды: Федеральный закон от 10.01.2002 N 7-ФЗ (ред. от 29.12.2015). - Москва: Омега-Л, 2016 - 22 с.

. СНиП 12-03-2001. Безопасность труда в строительстве. Часть 1. Общие требования. Введ. 01.09.2001 - Москва: Госстрой России -2006-71с.

. СНиП 12-04-2002. Безопасность труда в строительстве. Часть 2. Строительное производство. Введ. 01.01.2003 - Москва: Госстрой России -2004-72 с.

. СП 48.13330.2011. Организация строительства. Актуализированная редакция СНиП 12-01-04. Введ. 20.05.2011 - Москва: Стандартинформ - 2011 -70 с.
