Строительство многоэтажного жилого здания в городе Вологде

введение


В настоящее время жилищная проблема является наиболее острой на территории всей России, поэтому она включена в Федеральную программу. Решением данной проблемы является строительство многоэтажных жилых зданий.

Таким образом, создание наряду с другими массовыми типами гражданских зданий рациональных типов жилых зданий, полностью отвечающих всему комплексу современных требований, - важная задача современной архитектуры. Успешное решение этой задачи возможно только на основе глубокого и всестороннего изучения богатого отечественного и зарубежного опыта проектирования, строительства и эксплуатации жилых зданий, на основе широкого развития научно-исследовательских и экспериментально-проектной работы.

Проектируемая блок-секция жилого дома находится в микрорайоне Новгородский г. Вологда. Запроектировано по индивидуальному проекту, с кирпичными стенами, с полным инженерным обеспечением, с цокольным этажом. Здание относится ко ΙI группе капитальности с минимальным сроком эксплуатации 150 лет. Рельеф спокойный. Город Вологда расположен во ΙV снеговом районе со снеговой нагрузкой 2,4 кПа и в ΙΙ ветровом районе со скоростным напором ветра 0,23кПа.

Жилой дом прекрасно вписывается во внешний архитектурный облик города. Квартиры имеют улучшенную планировку, просторные коридоры и кухни. В здании имеются однокомнатные квартиры небольших площадей, что позволяет приобрести их по вполне разумной цене. Так же предусмотрены проектом одно-, трехкомнатные квартиры, предназначенные для проживания семей из двух-четырех человек.

В проектировании и строительстве здания были учтены нормативные документы, существующие типовые решения. Здание состоит из материалов и конструкций не дорогих и не являющихся дефицитными, поэтому стоимость проекта оптимальна. В проекте нет решений представляющих сложность изготовления, монтажа и удорожающих тем самым стоимость проекта в целом.

Район строительства - г. Вологда.

Снеговой район - IV.

Расчетная снеговая нагрузка - 2,4 кПа (240 кгс/м2).

Ветровой район - I.

Нормативная ветровая нагрузка- 0,23 кПа (23 кгс/м2).




1. АРХИТЕКТУРНО-СТРОИТЕЛЬНЫЙ РАЗДЕЛ



.1 Генеральный план


Проектируемая блок-секция Г жилого дома №15 находится в микрорайоне «Новгородский» г. Вологда. Площадка свободна от застройки. Уровень чистого пола первого этажа принят за относительную отметку +0.000 и соответствует абсолютной отметке 133,30 м в Балтийской системе координат.

Генпланом предусматривается устройство асфальтно-бетонных проездов и проходов, площадок, стоянок для автотранспорта, отмостки шириной 1,2 метра и бетонных площадок для мусорных контейнеров. Свободная от застройки территория озеленяется путем посадки кустарника, устройства газонов.

Технико-экономические показатели генерального плана представлены в таблице 1.1.

Таблица 1.1 - Технико-экономические показатели генерального плана

Наименование показателей

Един. изм.

Показатели

1

2

3

Площадь участка

м2

4163

Площадь проездов

м2

704

Площадь тротуаров

м2

354

Площадь отмостки

м2

116

Площадь озеленения

м2

367

Площадь застройки

м2

797


1.2 Объемно-планировочные решения


Для объединения в одну архитектурную композицию с примыкающими секциями В и Д, жилой дом проектируется с переменной этажностью - 5, 7 и 9 этажей. Проектируемая блок-секция Г является поворотной - 450. Высота типового этажа 2,8 метра. Строительный объем равен 11134,7 м3.

В блок-секции предусмотрено 32 квартиры, из них: 16 однокомнатные, 16- трехкомнатные.

Цокольный этаж здания используется для размещения узлов управления систем инженерного оборудования, разводки инженерных сетей, нежилых помещений. Объемно-планировочное решение сделано с соблюдением требований [1].

Планы этажей представлены на листе 2 графической части.



1.2.1 Наружная отделка фасадов

Для наружных стен используется кирпич лицевой силикатный утолщенный по [2] завода-изготовителя ОАО «Череповецкий завод силикатного кирпича».

Цоколь здания оштукатуривается по сетке с последующей окраской высококачественными эмалями. Пристроенная одноэтажная часть здания оштукатуривается с разбивкой рустом шириной 30 мм, глубиной 15 мм и последующей окраской высококачественными эмалями. Лоджии остеклены ПВХ-профилем на высоту до девятого этажа. Ограждения лоджий металлические, окрашенные масляной краской. Кровля - плоская с внутренним водостоком, по парапету - с имитацией под стропильную крышу. На крыльцах предусмотрено размещение светильников. Ограждения лестниц и пандусов металлические, окрашенные масляной краской



1.2.2 Технико-экономические показатели здания


Таблица 1.2 - Технико-экономические показатели здания

Наименование

Единицы измерения

Показатели

1

2

3

Количество этажей

-

9

Высота этажа

м

2,8

Площадь застройки

м2

797,72

Строительный объем

м3

11134,7

Рабочая площадь

м2

531,27

Общая площадь квартир

м2

1854,64

Жилая площадь квартир

м2

995,36


1.3 Конструктивное решение


Конструктивная схема - перекрестно-стеновая, с поперечными и продольными несущими стенами. Перекрытие малопролетное и среднепролетное с опиранием по двум и трем сторонам. Жесткость и устойчивость здания обеспечивается совместной работой продольных, поперечных стен и перекрытий. Используемые строительные конструкции и изделия приведены в таблице 1.3.

Таблица 1.3 - Строительные конструкции и изделия

Наименование

Тип конструкции, изделия

1

2

Фундаменты

Свайные с ленточным железобетонным ростверком, под пристройку - фундаментные подушки

Стены технического подполья

Из бетонных блоков для стен подвала

Стены наружные

Силикатный камень пористый, кирпич силикатный утолщенный лицевой и кирпич силикатный пустотелый утолщенный рядовой

Стены внутренние

Кирпич силикатный утолщенный

Перегородки

Гипсовые пазогребневые стеновые блоки по системе КНАУФ, кирпичные перегородки

Лестницы

Железобетонные марши и площадки

Перекрытия

Сборные железобетонные пустотные плиты по серии 1.141-1 по [5]

Перемычки

Железобетонные по серии 1.038.1-1

Кровля

Рулонная наплавляемая - ЛИНОКРОМ.

Окна

Деревянные по [3],[4].

Остекление лоджий

Витраж с одинарным остеклением.


1.3.1 Теплотехнический расчет наружной стены

В ходе расчета определяется Rreqтр (минимально допустимое) и Rreq.

Должно выполняться условие Rreqтр < Rreq.

Rreqтр должно быть не менее значений:

а) Rreqтр исходя из условий энергосбережения определяют с учетом градусо-сутки отопительного периода по формуле (1.1).

D=,                                                                                (1.1)

где t- расчетная температура внутреннего воздуха, ;- средняя температура, , периода со средней суточной температурой воздуха ниже или равной 8  [8];- продолжительность, сут. периода, со средней суточной температурой воздуха ниже или равной 8  [8].

D=.

Rтр, м2*/Вт.

Rтр, м2*/Вт.

б) Rreqтр исходя из санитарно-гигиенических (комфортных) условий по формуле (1.2):

R, м2*/Вт                                                           (1.2)

где n-коэффициент, принимаемый в зависимости от положения наружной поверхности ограждающих конструкций по отношению к наружному воздуху;

t- расчетная температура внутреннего воздуха, [6];- расчетная зимняя температура наружного воздуха, , равная средней температуре наиболее холодной пятидневки обеспеченностью 0,92;

t- нормативный температурный перепад между температурой внутреннего воздуха и температурой внутренней поверхности ограждающей конструкции [7];

 - коэффициент теплоотдачи внутренней поверхности ограждающих конструкций [7]. м2*/Вт, из полученных значений выбираем наибольшее, т.е.Rreqтр = 3,43 м2*/Вт.

Rreq определяем в зависимости от конструкции стены по формуле (1.3):

Rreq=                                                                         (1.3)

где  - коэффициент теплоотдачи внутренней поверхности ограждающих конструкций;

R - термическое сопротивление ограждающей конструкции;

 - коэффициент теплоотдачи (для зимних условий) наружной поверхности ограждающих конструкций.

-ый слой- штукатурка t=20мм, =0,93 Вт/(м ×°С);

-ой слой- камень пористый t=510мм , =0,282 Вт/(м ×°С);

-ий слой- утеплитель пенополистирол ПСБ-С-35 =0,037 Вт/(м ×°С). 4-ий слой- кирпич лицевой t=120мм, =0,87 Вт/(м ×°С).

Rreq=  м2*/Вт

х=0,048 м.

Принимаем толщину утеплителя 50мм.

свайный фундамент кирпичный наружный

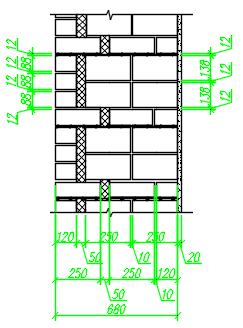

Рисунок 1.1 - Конструкция наружной стены



.3.2 Теплотехнический расчет покрытия

Конструкция покрытия

а) Rreqтр исходя из условий энергосбережения определяют с учетом градусо-сутки отопительного периода:

D=.

Rтр, м2*.

б) Rreqтр исходя из санитарно-гигиенических (комфортных) условий:

 м2 */Вт, из полученных значений выбираем наибольшее, т.е.

Rreqтр = 3,37 м2*/Вт.

Rreq определяем в зависимости от конструкции покрытия:

1-ый слой- Покрытие типа линокром марки ЗКП t=3мм, = 0.17Вт/(м ×°С);

-ой слой- Покрытие типа линокром марки ТПП t=3мм, = 0.17Вт/(м ×°С);

-ий слой- цементно-песчаная стяжка t=40мм ,=0,037 Вт/(м ×°С);

-ый слой - утеплитель пенополистирол ПСБ-С35, =0,037 Вт/(м ×°С);

-ый слой - пароизоляция t=3мм, =0,17 Вт/(м ×°С

-ой слой - ж/б плита покрытия t=220мм, =2,51 Вт/(м ×°С

Rreq=.

х=112 мм.

Принимаем толщину утеплителя 175мм.



1.3.3 Отопление

Система отопления жилого дома однотрубная, тупиковая, с П-образными стояками. Магистральные трубопроводы прокладываются по техническому этажу жилого дома. На технический этаж магистральные трубопроводы поднимаются от узла управления №1 (тепловой пункт №1), расположенного в цокольном этаже.

Система отопления встроено-пристроенных помещений однотрубная, тупиковая, с нижней разводкой, с П-образными стояками. Магистральные трубопроводы прокладываются над полом цокольного этажа. Система отопления встроено-пристроенных помещений подключается к узлу управления №2 (тепловой пункт №2), расположенного в цокольном этаже.

Расчетные параметры теплоносителя в системе отопления 95-70 0С.

В качестве нагревательных приборов приняты чугунные радиаторы марки МС 140-108. Для регулировки системы отопления жилого дома на магистралях установлены ручные балансировочные клапаны МSV-C. Воздух удаляется из систем отопления кранами Маевского, установленными на нагревательных приборах первого и верхнего этажей.

Подключение узлов управления жилого дома и встроено-пристроенных помещений выполнено от теплосети, проложенной по техническому этажу жилого дома.

1.3.4 Вентиляция

Вентиляция жилого дома вытяжная с естественным побуждением. Вытяжка осуществляется из помещения кухонь и санузлов через кирпичные каналы в стенах с выпуском воздуха в теплый чердак и удалением через вентиляционные шахты на кровле.

Вентиляция встроено-пристроенных помещений механическая приточно-вытяжная. Вентиляция санузлов и подсобных помещений - естественная, вытяжная через кирпичные каналы.



1.3.5 Водоснабжение

Источником водоснабжения является городской водопровод. Подключение ввода водопровода к наружным сетям выполнено на техническом этаже от транзитного водопровода по [9], запроектированного на весь комплекс, с установкой запорной арматуры диаметром 80 мм. Внутренний водопровод запроектирован из полипропиленовых напорных труб диаметром 15-75 мм по [10]. Для бесперебойного водоснабжения запроектирована насосная установка Гранфлоу DPV 10-10, состоящая из двух насосов. Для учета расхода воды на вводе предусматривается водомерный узел с обводной линией и счетчиком холодной воды марки МТК-32. На ответвлении во встроенные помещения предусматривается водомерный узел с обводной линией и счетчиком холодной воды марки МТК-32.

Горячее водоснабжение - централизованное, от водоподогревателя, установленного в тепловом пункте на техническом этаже.



1.3.6 Канализация

Внутренние сети канализации выполняются из полипропиленовых канализационных труб диаметром 50 и 110 мм по [11]. Магистральные трубопроводы прокладываются в полу цокольного этажа и над полом технического этажа. Производственные стоки от кафе сбрасываются отдельным выпуском в наружную сеть. Для опорожнения систем отопления и водоснабжения жилого дома на техническом этаже предусматривается дренажная система с воронками с выпуском в бытовую канализацию.

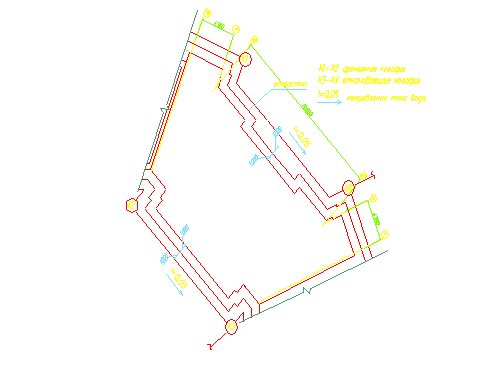

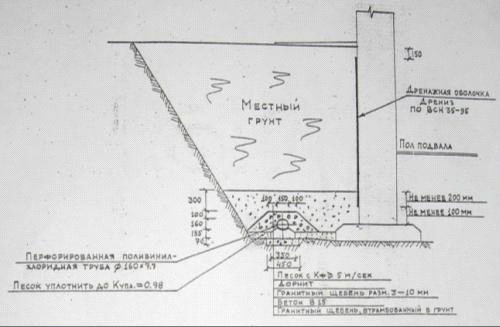

Для защиты подвальных помещений от грунтовых вод проектом предусматривается устройство дренажа. Дренажная сеть проектируется из асбестоцементных напорных труб диаметром 150 мм. На сети дренажа предусматриваются смотровые колодцы диаметром 1000 мм из сборных железобетонных конструкций. Выпуск дренажных вод принят в проектируемую сеть дождевой канализации.

Для отвода дождевых и талых вод с кровли здания запроектирована система внутренних водостоков с воронками В-1 с условным проходом 100 мм. Водосточные стояки выполняются из полиэтиленовых и полипропиленовых труб диаметром 110 мм. Выпуск водостоков предусматривается в закрытую сеть дождевой канализации.

Монтаж системы отопления, теплоснабжения и вентиляции выполнять в соответствии с требованием [12].



1.3.7 Электроснабжение

Проектируемый объект по степени надежности электроснабжения относится ко II категории. Электрические нагрузки проектируемого объекта подключаются к проектируемой трансформаторной подстанции по магистральной схеме. Кабели прокладываются в траншеях на глубине 0,7 метра от планировочных отметок, а также в существующем тоннеле.

На вводе в жилой дом в электрощитовой для приема и распределения электроэнергии установлены вводно-распределительные устройства типа ВРУЗС с аппаратами учета общих нагрузок электроэнергии и общедомовых

нагрузок и с переключающим рубильником для резервирования вводных кабелей.

Освещение пешеходных дорожек, расположенных вдоль фасада здания и внутреннего двора, предусмотрено настенными светильниками типа РКУ-150 с ртутными лампами. Также предусматривается освещение сквозного прохода настенными светильниками РБУ-80.



1.3.8 Телефонизация

Телефонизация проектируемого корпуса №6 подключается к проектируемому телефонному шкафу ШРП-1200x2. В шкаф устанавливается телефонный бокс «POUYET» БКТВ-100x2. Ввод в здание предусмотрен кабелем, проложенным в проектируемой четырехотверстной телефонной канализации из асбестоцементных труб диаметром 100 мм.



1.3.11 Меры безопасности

Для защиты подвальных помещений от грунтовых вод проектом предусматривается устройство дренажа. Дренажная сеть проектируется из асбестоцементных напорных труб диаметром 150 мм. Вокруг труб устраивается двухслойная обсыпка фильтрующим материалом: гравием и песком. На сети дренажа предусматриваются смотровые колодцы диаметром 1000 мм из сборных железобетонных конструкций. Выпуск дренажных вод принят в проектируемую сеть дождевой канализации.

Уровень ответственности здания - II. Степень огнестойкости - II. Класс конструктивной пожарной опасности - СО. В пристроенных помещениях предусмотрено внутреннее пожаротушение пожарными кранами с расходом 2,5 л/с (9 м3/ч). Система противопожарного водопровода запроектирована из стальных водогазопроводных труб d=50-80 мм.

В разделе генплан для беспрепятственного движения маломобильных групп населения выполнены пандусы, а в местах пересечения тротуаров, прогулочных дорожек и проездов бортовой камень установлен не выше 5 см над проезжей частью.





2. НАУЧНО - ИССЛЕДОВАТЕЛЬСКИЙ РАЗДЕЛ


Сравнительный анализ видов утеплителя

На рынке стройматериалов имеется сегодня большой выбор различных теплоизоляционных материалов, различных по стоимости, теплопроводности и своим характеристикам.

Основные характеристики теплоизоляционных материалов, на которые стоит обратить внимание при их выборе приведены ниже. Сравнение утеплителей по этим характеристикам следует производить исходя из назначения и характеристик утепляемого помещения (наличие открытого огня, влажность, природные условия и т.д.). Я расположил основные характеристики утеплителей в порядке их значимости.

Теплопроводность. Чем ниже теплопроводность, тем меньше требуется утеплительный слой, а значит, и ваши расходы на утепление сократятся.

Влагопроницаемость. Меньшая влагопроницаемость снижает негативное воздействие влаги на утеплитель при последующей эксплуатации.

Пожаробезопасность. Материал не должен поддерживать горение и выделять ядовитые пары, а иметь свойство к самозатуханию.

Экономичность. Утеплитель должен быть доступным по стоимости для широкого слоя потребителей.

Долговечность. Чем больше срок использования утеплителя, тем он дешевле обходится потребителю при эксплуатации и не требует частой замены или ремонта.

Экологичность. Материал для теплоизоляции должен быть экологически чистым, безопасным для здоровья человека и окружающей природы. Эта характеристика важна для жилых помещений.

Толщина материала. Чем тоньше утеплитель, тем меньше будет «съедаться» жилое пространство помещения.

Вес материала. Меньший вес утеплителя даст меньшее утяжеление утепляемой конструкции после монтажа.

Звукоизоляция. Чем выше звукоизоляция, тем лучше защита жилых помещений от шума со стороны улицы.

Простота монтажа. Момент достаточно важен для любителей делать ремонт в доме своими руками.

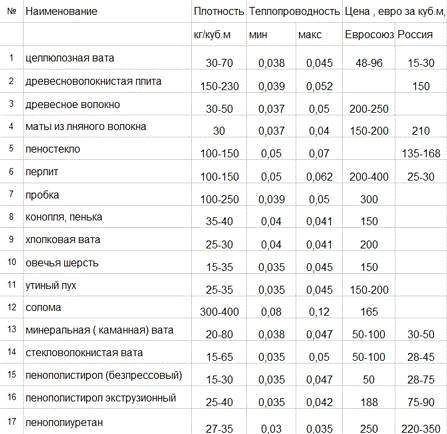

Рисунок 2.1 - Сравнение характеристик популярных утеплителей

Пенопласт (пенополистирол).

Этот утеплитель самый популярный, благодаря легкости монтажу и небольшой стоимости.

Пенопласт изготавливается при помощи вспенивания полистирола, имеет очень низкую теплопроводность, устойчив к влажности, легко режется ножом и удобен во время монтажа. Благодаря низкой стоимости имеет большую востребованность для утепления различных помещений. Однако материал достаточно хрупкий, а также поддерживает горение, выделяя токсичные вещества в атмосферу. Пенопласт предпочтительнее использовать в нежилых помещениях.

Пеноплэкс (экструдированный пенополистирол).

Утеплитель не подвергается гниению и воздействию влаги, очень прочный и удобный в использовании - легко режется ножом. Низкое водопоглощение обеспечивает незначительные изменения теплопроводности материала в условиях высокой влажности, плиты имеют высокую сопротивляемость сжатию, не подвергаются разложению. Благодаря этому экструдированный пенополистирол можно использовать для утепления ленточного фундамента и отмостки. Пеноплекс пожаробезопасен, долговечен и прост в применении.

Базальтовая вата.

Материал производится из базальтовых горных пород при расплавлении и раздуве с добавлением компонентов для получения волокнистой структуры материала с водоотталкивающими свойствами. При эксплуатации базальтовая вата Rockwool не уплотняется, а значит, ее свойства не изменяются со временем. Материал пожаробезопасен и экологичен, имеет хорошие показатели звукоизоляции и теплоизоляции. Используется для внутреннего и наружного утепления. Во влажных помещениях требует дополнительной пароизоляции.

Минеральная вата.

Минвата производится из природных материалов - горных пород, шлака, доломита с помощью специальной технологии. Минвата Изовер имеет низкую теплопроводность, пожаробезопасна и абсолютно безопасна. Одним из недостатков утеплителя является низкая влагостойкость, что требует обустройства дополнительной влаго- пароизоляции при его использовании. Материал не рекомендуется использовать для утепления подвалов домов и фундаментов, а также во влажных помещениях - парилках, банях, предбанниках.

Пенофол, изолон (фольгированный теплоизолятор из полиэтилена).

Утеплитель состоит из нескольких слоев вспененного полиэтилена, имеющих различную толщину и пористую структуру. Материал часто имеет слой фольги для отражающего эффекта, выпускается в рулонах и в листах. Утеплитель имеет толщину в несколько миллиметров (в 10 раз тоньше обычных утеплителей), но отражает до 97% тепловой энергии, очень легкий, тонкий и удобный в работе материал. Используются для теплоизоляции и гидроизоляции помещений. Имеет длительный срок эксплуатации, не выделяет вредных веществ.

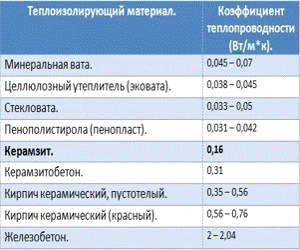

Рисунок 2.2 - Сравнение утеплителей. Таблица теплопроводности

Данная таблица теплопроводности утеплителей дает полную картину и представление, о том, какой лучше использовать утеплитель. Остается лишь соотнести данные этой таблицы с сравнением стоимости утеплителей у разных поставщиков.

Вывод: Современные производители предлагают широкий выбор теплоизоляционных материалов. Каждый из них имеет свои характеристики, технические и эксплуатационные особенности. Именно поэтому при выборе материала так важно учитывать состав, особенности применения и климатические условия собственного региона. Все это в совокупности позволит подобрать максимально подходящий под конкретные условия строительный материал.

3. РАСЧЕТНО - КОНСТРУКТИВНЫЙ РАЗДЕЛ

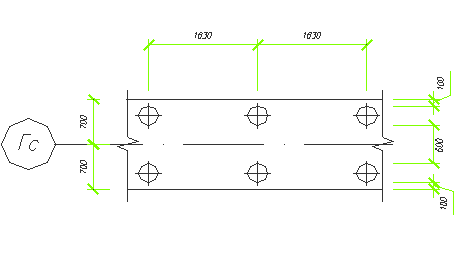

.1 Расчет свайного фундамента


Таблица 3.1 - Сбор нагрузок на фундаменты

Вид нагрузки

Нормативная нагрузка, кН/



Расчетная нагр., кН/

1

2

3

4

I.Кровля

Постоянная:




Линокром 2 слоя

0,08

1,2

0,096

Стяжка δ=40мм 18×0,04

0,72

1,3

0,936

гравий керамзитовый t = 0,03м

0,18

1,2

0,216

Утеплитель пенополистирол ПСБ-С35, h=200мм 0,2×0,35

0,07

1,2

0,084

Пароизоляция рубероид 2 слоя, h=6мм

0,06

1,3

0,078

Ж/б плита покрытия, t=220мм  0,11×252,751,13,025




Итого:

3,86


4,443

Временная:




Снеговая

1,68

1/0,7

2,4

Всего:

5,54


6,843

I.Перекрытия

Чердачное




Постоянная:




Стяжка δ=40мм 18×0,04

0,72

1,3

0,936

Утеплитель пенополистирол ПСБ-С35, h=160мм 0,16×0,35

0,056

1,2

0,067

Пароизоляция рубероид 1 слой, h=3мм

0,03

1,2

0,036

Ж/б плита покрытия, t=220мм 0,11×252,751,13,025




Итого:

3,556


4,067

Ж/б плита покрытия, t=220мм 0,11×252,751,13,025




Итого:

3,556


4,067

Временная:




полная

0,7

1,3

0,91

Всего:

4,256


4,977

Междуэтажное и над подвалом




Постоянная:




Ж/б плита перекрытия, t=220мм 0,11×252,751,13,025




Пол (керамическая плитка с гидроизоляцией - условно)

1,4

1,3

1,82

Итого:

4,15


4,845

Временная:




полная

1,5

1,3

1,95

в том числе длительная

0,3

1,3

0,39

Итого:

1,5

1,3

1,95

Всего:

5,65


6,795

III.Стены

Наружная 680мм с утеплением




Кирпич 0,5×14

7

1,1

7,7

Утеплитель 0,05×0,24

0,012

1,2

0,014

Итого:

7,012


7,714

Внутренняя 380 мм

6,84

1,1

7,524

Итого:

6,84


7,524


Определение коэффициентов проемности.

Для наружной стены.

Площадь стены: 663,12

Площадь проемов: 126,1

Площадь стены за вычетом проемов: 663,12-126,1=537,02

К=537,02/663,12=0,81

Определение равномерно-распределенной нагрузки от веса перегородок.

Примем среднее число перегородок на 1п.м. фундаментов на одном этаже по наиболее загруженному участку между осями Гс и Жс на типовом этаже.

V=4,68  m=4,68×1100=51,48 кН

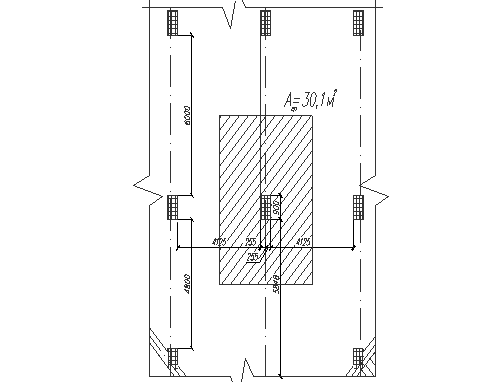

Распределим вес перегородок на площадь равную 79,12

,48/79,12=0,65 кН/

Сбор нагрузок по сечениям.

Таблица 3.2 - Сечение 1-1

Вид нагрузки

Расчетная нагрузка, кН/м

1

2

Кровля  17,79


Перекрытие чердачное 12,94


Перекрытие междуэтажное 176,67


От гипсокартонных перегородок 15,21


Стена кирпичная 680 мм 197,45


Блоки фундамента  62,8


Ростверк (шир.1400 высота 500)

17,5

Всего:

500,36


Таблица 3.3 - Сечение 2-2

Вид нагрузки

Расчетная нагрузка, кН/м

1

2

1)Кровля 26,07


3)Перекрытие междуэтажное 258,89


4)От гипсокартонных перегородок 22,29


5)Стена кирпичная 380 мм 183,38


6) Блоки фундамента 62,8


7) Ростверк (шир.1400 высота 500)

17,5

Всего:

589,89


Таблица 3.4 - Сечение 3-3

Вид нагрузки

Расчетная нагрузка, кН/м

1

2

1)Кровля  22,17


2)Перекрытие чердачное 16,12


3)Перекрытие междуэтажное 220,16


4)От гипсокартонных перегородок 18,95


5)Стена кирпичная 380 мм 183,38


6)Блоки фундамента  62,8


7)Ростверк (шир.1400 высота 500)

17,5

Всего:

541,08


Расчет сваи по несущей способности

Рассчитываем самое нагруженное сечение 2-2

Железобетонная свая сечением 300×300, L=9 м. Забивается дизель -

молотом С-949. Определение расчетного сопротивления по боковой

поверхности забивной висячей сваи приведено в таблице 2.5.

Определение расчетного сопротивления по боковой поверхности забивной висячей сваи

Таблица 3.5 - Физико-механические свойства грунтов

Наименование природного слоя

Толщина элементарного слоя hi, м

Глубина расположения слоя zi, м

fi, кПа

 кН/м

1.суглинок тугопласт.

1,65511219,86





2.суглинок слабозаторф. тугопласт.  1.6952,515,626,44





3.суглинок слабозаторф.

1.394,0512,517,38





4.суглинок моренный тугопласт.

2,636,0538,5101,26





5.суглинок моренный п/твердый

1,6

,248,18

,3

,188,48

181,76






Площадь поперечного сечения сваи А=0,3×0,3=0,09 ; периметр поперечного сечения u=4×0,3=1,2 м. Расчетная глубина погружения нижнего конца сваи от поверхности грунта 9 м.

По табл.1 [13] для этой глубины находим расчетное сопротивление грунта в плоскости нижнего конца сваи R=4,35МПа.

Далее определяем среднюю глубину расположения слоев грунта от дневной поверхности и соответствующие значения расчетного сопротивления грунта на боковой поверхности сваи по табл.2 [13].

1 слой:  =>

слой:   =>

слой:  =>

слой:  =>

слой:  =>

Рисунок 3.1 - Схема расположения свай

Несущая способность по формуле (3.1):

                                                 (3.1)

=695,6кН

Расчетная нагрузка на сваю равна:


Шаг свай 1,63 м

Найдем толщину ростверка из условия на продавливание по формуле (3.2):

, м                                                                (3.2)

где b=0,3 - ширина сваи;

N - усилие, приходящееся на одну сваю;

к=1;

 - расчетное сопротивление бетона осевому растяжению (В15);

0,3

Высота ростверка принята 0,5 м, что больше полученной в результате расчета на продавливание, поскольку величина ростверка намного больше, необходимой из расчета на продавливание, то в дальнейшем расчет ростверка не производим.

Нагрузка, воспринимаемая сваями: 496,8/1,63=304,78кН/м

Определяем осадку фундамента по формуле (3.3):

                                                                              (3.3)

где n - погонная нагрузка на свайный фундамент, кН/м, с учетом веса фундамента в виде массива грунта со сваями, ограниченного: сверху - поверхностью планировки; с боков - вертикальными плоскостями, проходящими по наружным граням крайних рядов свай; снизу - плоскостью, проходящей через нижние концы свай;

Е, v - значения модуля деформации, кПа, и коэффициента Пуассона грунта в пределах сжимаемой толщи, определяемые для указанного выше фундамента в соответствии с требованиями [13];

d0 - коэффициент, принимаемый по номограмме в зависимости от коэффициента Пуассона v, приведенной ширины фундамента  (где b - ширина фундамента, принимаемая по наружным граням крайних рядов свай;

Расчетный (проектный) отказ сваи.

Определяю выбор типа молота для забивки свай. Минимальная энергия удара молота определяется по формуле (3.4):

                                                                             (3.4)

где N = 589,89 - расчетная нагрузка, передаваемая на сваю, кН,

кДж

Принятый тип молота с расчетной энергией , должен удовлетворять условию



где к = 0,6 - коэффициент применимости,

= 5,8 т -масса молота,

 = 2,05+0,3=2,35 т - масса сваи с наголовником,

 = 0,1 т - масса подбабка,

 = 73,5 кДж - энергия удара молота

Значение необходимой энергии молота , кДж, обеспечивающей погружение свай до проектной отметки без дополнительных мероприятий следует определять по формуле (3.5):

                                                                (3.5)

где, Fi - несущая способность сваи в пределах i-го слоя грунта, кН,

Hi - толщина i-го слоя грунта, м,

Bt - число ударов молота, необходимое для погружения сваи, принимаемое обычно равным не более 500 ударов,

n = 5,5,

 - масса сваи, т,

 - масса ударной части молота

 кДж

условие не выполняется.

Значение контрольного остаточного отказа

 ,

где η = 1500 кН/ м2,

А = 0,3*0,3 = 0,09 м2 - площадь поперечного сечения сваи,

Ed = 0,9*GH - принимаем по табл.3,

где G = 25 кН - вес ударной части молота,

Н = 2,5 м - фактическая высота падения ударной части дизель-молота,

Ed = 0,9*25*2,5=56,25 кДж - расчетная энергия удара молота,

m1= 5,8т - масса молота,

m2 = 2,05+0,3=2,35 т - масса сваи с наголовником,

m3 = 0,1 т - подбабка,

ξ2 = 0,2 - коэффициент восстановления удара,

Fd = 695,6кН - несущая способность сваи.

.



3.2 Расчет колонны 1-го этажа



.2.1 Сбор нагрузок на колонну

Расчетная нагрузка на 1 м2 покрытия:

-        постоянная: 7,2кН/ м2 ;

         временная: 2,4кН/ м2 ;

полная: qпокр = 9,6кН/ м2 ;

Расчетная нагрузка на 1 м2 междуэтажного перекрытия:

-        постоянная: 7,63кН/ м2 ;

         временная: 1,95кН/ м2 ;

полная: qпок= 9,58кН/ м2 ;

Столб выкладывается из кирпича с объемным весом 1800 кг/м3. Расчетное сопротивление сжатию кладки из кирпича М100 и раствора М50 равно R=1,5МПа (согласно таблицы 2 [14]). Принимаем сечение столба 51х 90см.

Рисунок 3.2 - Определение грузовой площади

Грузовая площадь Aгр= 30,1м2.

Расчетная нагрузка на столб от покрытия: 289 кН.

Расчетная нагрузка на столб от перекрытий: 288,4 кН.

Расчетная нагрузка от кирпичного столба: 24,3 кН.

Расчетная нагрузка от двутавровых балок(35Ш1): 9,5 кН.

N=611,2 кН



3.2.2 Проверка несущей способности столба

Площадь сечения кладки A=4590 см2.

Определим гибкость:

= 1;

Вычисляем требуемое сопротивление кладки сжатию:

= МПа

-коэф. условий работы;

 -коэф. длительной нагрузки;

,5>1,33- условие выполняется

Принимаем кирпичный столб сечением 510х900мм (марка кирпича М100, марка раствора М50) без армирования.


4. технологический раздел



.1 Область применения


Технологическая карта разработана на монтажно-кладочный процесс 1-го этажа жилого дома переменной этажности в г. Вологда.

В состав работ, рассматриваемых техкартой, входят:

возведение кирпичных наружных и внутренних стен;

монтаж перекрытий из сборных железобетонных плит;

заделка стыков в плитах перекрытия;

монтаж сборных железобетонных перемычек;

Карта разработана в соответствии [15].



4.2 Технология и организации выполнения работ


До начала кладки кирпичных стен и монтажа плит перекрытия должны быть выполнены следующие работы: закончены и сданы по акту все работы нулевого цикла; выполнена геодезическая разбивка осей стен здания; завезены и складированы согласно нормам необходимые материалы, конструкции; приготовлен и установлен в зоне работы бригады инвентарь, приспособления и инструмент для безопасного производства работ.



4.2.1 Методы и приемы работ при кирпичной кладке

Стены здания возводят комплексной бригадой. До начала выполнения работ по возведению стен второго этажа должны быть закончены строительныно-монтажные работы по возведению первого этажа: выложены стены, смонтированы перемычки и плиты перекрытия первого этажа, выполнена заливка швов. Только после выполнения данных работ приступают к работам по кладке последующего этажа.

При производстве кирпичной кладки стен используем инвентарные шарнирно-пакетные подмости.

Общую ширину рабочих мест принимаем равной 2,5 - 2,6 м, в том числе рабочую зону 60-70 мм. Рабочее место и расположение материалов бригады каменщиков на подмостях приведено в графической части, см. лист. 8.

Работы по производству кирпичной кладки этажа выполняются в следующей технологической последовательности: подготовка рабочих мест каменщиков, кладка стен под штукатурку.

Подготовка рабочих мест каменщиков производиться в следующем порядке: расставляют на подмостях кирпич в количестве, необходимом для двухчасовой работы; расставляют ящики для раствора; устанавливают порядовки с указанием на них отметок оконных и дверных проемов.

Процесс кирпичной кладки состоит из следующих операций: установка и перестановка причалки; рубка и тёзка кирпичей (по мере необходимости); подача кирпичей и раскладка их на стене; перелопачивание, подача, расстилание и разравнивание раствора на стене; укладка кирпичей в конструкцию стен внутренней версты; кладка связей утеплителя; укладка кирпичей в конструкцию стен наружной версты; расшивка швов; проверка правильности выложенной кладки.

Наружные и внутренние стены возводят одновременно с перевязкой кладки в местах пересечения стен. Кладка наружных стен наружной версты ведется с цепной перевязкой швов.

Кирпичная кладка выполняется тремя «тройками», которые перемещаясь от середины торцов здания до лестничной клетки в пределах захватки, одновременно выполняют кладку двух рядов.

“Тройка” выкладывает внутренний ряд, забутку и утеплитель. Один каменщик падает кирпич с поддонов, укладывая его по ходу кладки на возводимую стену, и расстилает пастель, как под внутреннюю версту, так и для забутки. Другой каменщик выкладывает внутреннюю версту, а третий производит кладку забутки.

Возведение наружных кирпичных стен с жесткими связями должно осуществляться с учетом нижеприведенных рекомендаций по технологии выполнения кирпичной кладки:

выкладываются наружная и внутренняя версты до уровня первых жестких связей;

в полость стены устанавливается плитный утеплитель;

укладывается арматурная сетка;

устанавливаются жесткие связи (между ними и внутренней верстой укладывается слой утеплителя);

выкладываются наружная и внутренняя версты до уровня вторых жестких связей;

на верхние открытые торцы уложенного утеплителя наносится герметизирующий состав УНИГЕКС-1 ТУ 5772-013-171875505-95;

в полость стены устанавливается утеплитель;

далее кладка стены выполняется аналогично изложенному;

вертикальные швы между плитами должны быть расположены в разбежку;

при перерывах в процессе работы горизонтальные поверхности наружных стен защитить от атмосферных осадков рулонными или пленочными материалами для предохранения утеплителя от увлажнения.

Подсобные рабочие выполняют работы по приготовлению раствора и другие сопутствующие работы, согласно калькуляции.

При производстве работ пользоваться соответствующими указаниями.

Организацию рабочего места каменщиков, ведомость основных конструкций, материалов и полуфабрикатов, а также ведомость машин, оборудования, инвентаря, инструмент и приспособления.

Рисунок 4.1 - Конструкция наружной стены



4.2.2 Монтаж сборных конструкций

Перемычки монтируются по ходу выполнения работ по кладке наружных и внутренних стен. Плиты междуэтажных перекрытий укладываются после завершения кладки этажа. До монтажа плит перекрытия опорные поверхности стен проверяют нивелиром и водяным уровнем и при необходимости выравнивают кладку стяжкой из цементно-песчаного раствора. Плиты стропят четырехветвевым стропом, их укладывают на растворную постель двое каменщиков. Монтаж начинают от стены с инвентарных подмостей, а последние плиты с ранее уложенных.

При кладке плит следят, чтобы потолок помещения был горизонтальным. Если уложенную конструкцию необходимо переложить, её поднимают, очищают от раствора и устанавливают заново. Швы между плитами заделывают раствором марки 100, а места сопряжения со стенами и торцы замоноличивают бетоном или раствором. Со стенами здания и между собой плиты перекрытия соединяют анкерами.

Монтаж плит перекрытия, подача кирпича и раствора, монтаж перемычек, осуществляется с помощью крана.



4.3 Требования к качеству и приемке работ


Качество выполненных каменных работ необходимо контролировать систематически, применяя соответствующие инструменты и приспособления, к которым относятся уровень, отвес, складной метр, рулетка, шаблон, угольник и др. Следует стремиться к тому, чтобы возможные отклонения от проектных размеров каменных конструкций не превышали допустимых значений.

Для обеспечения требуемого качества выполненной кладки каменщик в процессе кладки должен следить за тем, чтобы применялись кирпич и раствор, указанные в проекте, проверять правильность перевязки и качество швов и кладки, вертикальность, горизонтальность и прямолинейность поверхностей и углов, правильность установки закладных деталей и связей, качество поверхности кладки.

Горизонтальность углов кладки на каждом ярусе контролируют правилом и уровнем не реже двух раз. Вертикальность поверхностей стен и углов проверяют уровнем и отвесом также не реже двух раз на каждом ярусе. Периодически проверяют толщину швов.

Качество применяемых для кладки материалов и изделий устанавливают по паспортам заводов-изготовителей, а количество раствора - по актам лабораторных испытаний. В процессе кладки ведут также геодезический контроль. Средняя толщина горизонтальных швов кирпичной кладки в пределах этажа должна составлять 12 мм, а вертикальных 10 мм. Толщина отдельных вертикальных швов должна быть не менее 8 мм и не более 15 мм. Операционный контроль качества должен осуществляться в ходе выполнения строительных процессов и обеспечивать своевременное выявление дефектов и принятие мер по устранению и предупреждению.

Выполняется контроль производителями работ и мастерами, могут быть привлечены строительные лаборатории и геодезические службы. При операционном контроле следует проверять соблюдение технологии выполнения строительно-монтажных процессов, соответствие выполняемых работ рабочим чертежам, строительным нормам, правилам и стандартам. Результаты операционного контроля качества фиксируются в журнале работ и учитываются при определении оценки качества работ.

Таблица 4.1 - Допустимые отклонения

Отклонения

Величина допустимых отклонений, мм

Отклонения:


По размерам (толщине) конструкций в плане

15

По отметкам опорных поверхностей

-10

По ширине простенков

-15

По ширине проемов

+15

По смещению вертикальных осей оконных проемов

20

По смещению осей конструкций

10

Неровности на вертикальной поверхности кладки, обнаруженные при накладывании рейки длиной 2 м

10


Элементы сборных железобетонных и бетонных конструкций, поступающие на строительную площадку, должны соответствовать проекту, действующим ГОСТам, нормам и техническим условиям на изготовление отдельных изделий.

Каждая партия элементов сборных конструкций должна быть снабжена паспортом, выдаваемым потребителю предприятием-изготовителем при отпуске изделий.

Приемка элементов сборных конструкций производится представителем монтирующей организации, внешним осмотром. При осмотре следует проверять: отсутствие деформаций, повреждений, проектные размеры, правильность расположения монтажных петель, отсутствие раковин, трещин, наплывов.

Погрузочно-разгрузочные работы необходимо выполнять под руководством мастера, имеющего специальную подготовку.

Строповка элементов конструкций должна обеспечивать их подъем и подачу к месту монтажа в положении, соответствующем проектному.

Таблица 4.2 - Допускаемые отклонения при монтаже сборных конструкций

Наименование отклонений

Величина допускаемого отклонения

Разница в отметках верхней поверхности элемента перекрытий в пределах выверяемого участка

20 мм

Разница в отметках нижней поверхности двух смежных элементов перекрытий

4 мм

Разница в отметках верхней поверхности двух смежных элементов перекрытий

8 мм


Таблица 4.3- Перечень технологических процессов, подлежащих контролю

Наименование технолог. процессов, подлежащих контролю

Предмет контроля

Способ контроля и инструмент

Время проведения контроля

Ответствен. за контроль

Техническ. характерис. оценки качества

1

2

3

4

5

6

Устройство каменной кладки

Вертикальность кладки

Отвес с массой 600г,шнур

В процессе кладки

Звеньевой каменщик (бригадир)

На 10 м длины стены:-15мм; на 1 этаж: -10мм;


Горизонтальность кладки

Уровень, правило, нивелир

2 раза на 1 метр

Звеньевой каменщик (бригадир), мастер

На 10 м длины конструции 20 мм


Отклонение от проектных отметок

Нивелир

При окончании кладки на этаже

Мастер

По толщине: +15мм; -10мм по высоте: 15мм; по ширине простенка: -20мм; по ширине проема:-20мм




Прямолинейность рядовой кладки

Порядовка, причалка

Перед укладкой каждого ряда кладки

Звеньевой каменщик (бригадир), мастер





Правильность перевязки швов

Визуально

В процессе кладки

Мастер





Правильность расшивки швов

Визуально

Периодически

Мастер, звеньевой





Толщина продольн. и попереч. швов

Метр, рулетка

Периодидески

Мастер, звеньевой

Горизонт.шов -2мм;+3мм вертик. шов -2мм; +2мм



Монтаж плит перекрытия

Отклонение от симметричной установки плит в направлении перекрываемого пролета




4-8м: -6мм



Установка перемычек

Положение перемычек, опирание, размещение, заделка

Стальная линейка, визуально

После установки перемычек

мастер






4.4 Техника безопасности


Поднимать кирпич на подмости краном следует, как правило, пакетами на поддонах при помощи подхват-футляров грузоподъемностью 3 т, четырехстеночных или трехстеночных футляров, исключающих возможность выпадения кирпича.

Опускать порожние поддоны с подмостей следует при помощи грузоподъемных механизмов. Запрещается сбрасывать поддоны с подмостей и транспортных средств.

Не разрешается кладка стен здания высотой более двух этажей без устройства междуэтажных перекрытий или временного настила по балкам этих перекрытий, а также без устройства площадок, маршей и установки их ограждений.

Высота каждого яруса стены назначается с таким расчетом, чтобы уровень кладки был не менее чем на два ряда выше уровня рабочего настила. Запрещается выкладывать стену стоя на ней.

При выполнении кладки в опасных местах (возведение наружных стен на уровне перекрытия, площадок, карнизов и т.д.) каменщики должны быть обеспечены предохранительными поясами.

Наружные швы кладки следует расшивать с перекрытия или подмостей. Во время проведения этой операции рабочим запрещается находиться на стене.

До установки столярных изделий необходимо установить ограждения на оконных и дверных проемах выкладываемых стен.

При кладке стен с внутренних подмостей подлежит по всему контуру здания устанавливать наружные защитные инвентарные козырьки (настил на кронштейнах, навешенных на стальные крюки, которые заделываются в кладку по мере ее возведения на расстоянии не более 3 м друг от друга).

Наружные защитные козырьки могут быть устроены также и на консолях, выпускаемых из оконных проемов.

Над входами в лестничные клетки при кладке стен с внутренних подмостей надлежит устраивать навесы размером в плане не менее 2×2 м.

Запрещается оставлять материалы и инструменты на стенах во время перерыва в кладке.

За состоянием кладки, выполненной методом замораживания, с наступлением оттепели необходимо установить постоянное наблюдение в соответствии с требованиями [14].



4.5 Подбор крана по техническим параметрам


Основными параметрами, учитываемыми при выборе крана являются:

грузоподъемность (Qтр);

высота подъема крюка (Нкр);

вылет крюка крана (lкр);

Требуемая грузоподъемность крана определяется по формуле (4.1):

тр = Qэ + Qстр , т                                                                          (4.1)

где , Qэ - масса наиболее тяжелой конструкции, т;стр - масса грузозахватного устройства, т.

Требуемая высота подъема крюка определяется по формуле (4.2):

Нкр = Ho + hз + hконстр + hстр , м                                                        (4.2)

где, Н0 - превышение опоры монтируемого элемента над уровнем стоянки монтажного крана, м;з - запас по высоте для обеспечения безопасности монтажа (hз = 0,5 м);констр - высота или толщина конструкции, м;стр - высота строповки, м.

Вылет крюка определяется по формуле (4.3):

кр = а/2+b+c, м                                                                              (4.3)

где , а - ширина кранового пути, м;

в - расстояние от кранового пути до проекции наиболее выступающей части стены, м;

с - ширина здания от грани стены, обращенной к крану до оси противоположной стены или до центра наиболее удаленного от крана сборного элемента, м.

Расчет параметров проводят для самой тяжелой, высокой и дальней конструкции. Кран выбирают таким образом, чтобы его параметры удовлетворяли всем предъявленным требованиям.

Самая тяжелая конструкция - плита перекрытия ПК 63.15, массой 5,2т (рисунок 4.2);

Определяем требуемую грузоподъемность крана:тр = 5,2 + 0,09 = 5,29 т;

Определяем требуемую высоту подъема крюка:кр = 31,06 + 0,5 + 0,22 + 3,9 =35,68 м;

Определяем вылет крюка:кр = а/2 + b + c = 6/2 + 4 + 12,4 = 19,4 м;

Самая высокая конструкция - поддон с кирпичом, массой 1,25 т (рисунок 4.3)

Определяем требуемую грузоподъемность крана:тр = 1,25 + 0,47 = 1,72 т;

Определяем требуемую высоту подъема крюка:кр = 31,66 + 0,5 + 1,5 + 2,42 = 36,08 м;

Определяем вылет крюка:кр = а/2 + b + c = 6/2 + 4 + 19,5 = 26,5 м;

Самая удаленная и тяжелая конструкция - плита перекрытия, массой 3,37 т (рисунок 4.4);

Определяем требуемую грузоподъемность крана:тр = 3,37 + 0,09 = 3,46 т;

Определяем требуемую высоту подъема крюка:кр = 31,06 + 0,5 + 0,22 + 3,9 =35,68 м;

Определяем вылет крюка:кр = а/2 + b + c = 6/2 + 4 + 20,1 = 27,1 м;

Полученные результаты сводим в таблицу 4.4.

Таблица 4.4 - Технологические параметры крана

Параметр

Плита перекрытия

Поддон с кирпичом

Плита перекрытия (удаленная)

Qтр , т

5,29

1,72

3,46

Нкр , м

35,68

36,08

35,68

lкр, м

19,4

26,5

27,1


Выбираем башенный кран КБ-403.

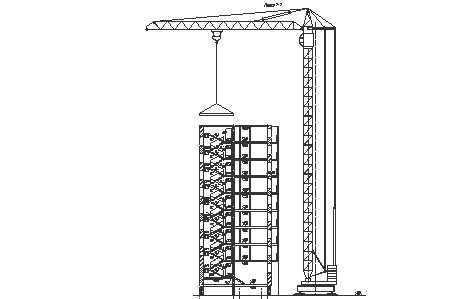

Рисунок 4.2 - Кран КБ-403 на монтаже плиты перекрытия

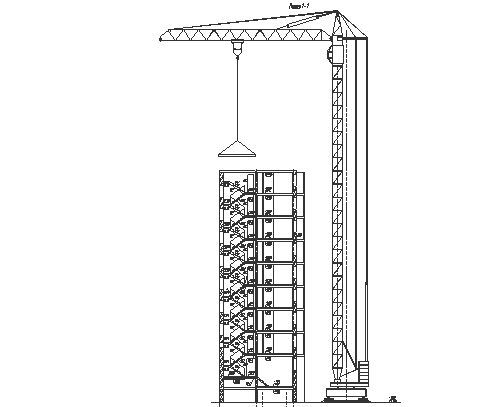

Рисунок 4.3 - Кран КБ-403 на монтаже поддона с кирпичом

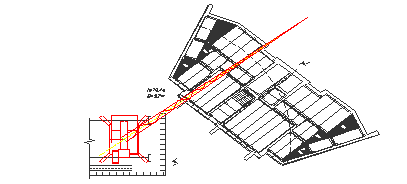

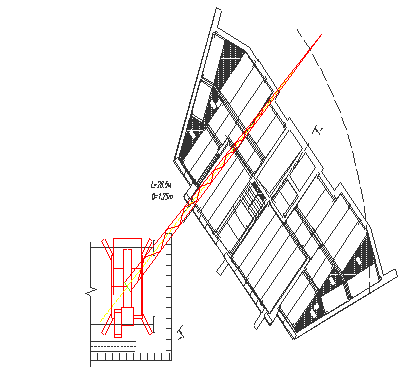

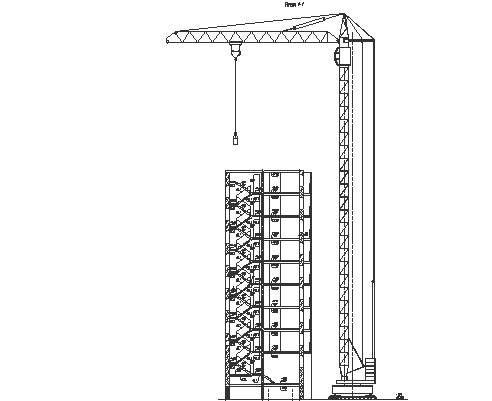

Рисунок 4.4 - Кран КБ-403 на монтаже удаленной плиты

Таблица 4.5 - Ведомость объемов работ

Наименование конструкции и рабочих операций

Ед. изм

Объем

Эскиз и размеры

Масса т

1

2

3

4

5

L=250мм; h=138мм; b=120мм0,004




Силикатный лицевой кирпич утолщенный  188,7

L=250мм; h=88мм; b=120мм0,0034






Силикатный пустотелый утолщенный рядовой

1522,4L=250мм; h=88мм; b=120мм0,0034




Утеплитель - Пенополистирол ПСБ-С-35

140,6δ=50 мм0,015




Раствор готовый кладочный тяжелый цементный марки 100

1154,190,904




Плиты перекрытий площадью элементов до 5шт.221,13-1,5





Плиты перекрытий площадью элементов до 10шт.581,4-2,95





Перемычки до 0,5т

1 пр.

123

0,367

Арматура d=10мм

т

0,15


0,15

Арматура d=6мм

т

0,075


0,075

Арматура d=14мм

т

0,24


0,24


Таблица 4.6 - Перечень машин, механизмов и оборудования

Наименование машин, механизмов и оборудования

Тип, марка

Технические характеристики

Назначение

Кол-во на звено, шт.

Кран

КБ-403

Грузоподъемность:8т, вылет стрелы:30м, высота подъема 41-54,7м

Монтажные работы

1

Строп четырех ветвевой

4СК-4,0

Масса 50 кг, грузоподъемность 4 т

Для захвата краном конструкций

1

Самосвал



Для перемещения грузов на расстояние

2


Таблица 4.7 - Перечень технологической оснастки, инструмента и инвентаря

Наименование инструмента и инвентаря

Марка, ГОСТ, ТУ

Технические характеристики

Назначение

Кол-во на звено, шт.

1

2

3

4

5

Кельма

ГОСТ 9533-81

КБ1

Для нанесения, разравнивания и подрезки раствора, выступающего из швов при выполнении кирпичной кладки

14

Молоток кирочка

ГОСТ 11042-83

МКИ-1

Для околки и тезки кирпича

4

Отвес строительный стальной

ГОСТ 7948-80

ОТ1000-1

Для определения вертикальности возводимых стен

4

Уровень строительный

ГОСТ 9416-83

УС 4-1-11

Для определения вертик. и горизонтального расположения поверхности кирп. кладки

4

Метр складной металлический

ТУ 212-156-76


Для линейных измерений небольших величин на захватке

4

Шнур-отвес разметочный в корпусе

ТУ 22-576-81


Для разбивки осей помещений провешивания и проверки вертикальности поверхностей

4

Лопатка растворная

ГОСТ 3620-63

ПР

Для расстилания раствора

4

Нивелир


Н5

Для контроля качества

1

Нивелирная рейка



Для контроля качества

1

Предохранительный пояс




3

Фибровая каска




19



Таблица 4.8 - Потребность в материалах и конструкциях

Наименование материалов

Единица измер.

Исходные данные

Потребность на измерит. конечной продукции



Обоснование нормы расхода

Ед. изм. по норме

Объем работ в норм. ед.

Норма расхода


1

2

3

4

5

6

7

Кирпич ГО

1 тыс. шт.

04-025-03

1 м3

566,9

0,272

154,197

Раствор

1 м3

04-025-03

1 м3

271,4

0,2

54,28

Пробки деревянные

1 м3

8-5-4

1 м3

271,4

0,0005

0,14

Плиты перекрытия

шт.





880

Перемычки

шт.





152





5. ОРГАНИЗАЦИОННЫЙ РАЗДЕЛ


.1 Общие данные

Исходными материалами для составления ППР служат:

ранее утвержденный проект; в том числе ПОС, РД и сметы;

данные о поставке сборных конструкций, деталей, изделий и полуфабрикатов;

данные о поставке технологического, энергетического и другого оборудования;

действующие нормативные документы: СНиПы, инструкции и указания по производству и приемке строительных, специальных и монтажных работ, в т.ч. и по охране труда в строительстве.

ППР состоит из трех основных видов технологических документов: графиков (календарных планов), СГП и технологических карт.

Объемы работ в ППР определяют по РД, спецификациям и сметам, расчеты всех видов ресурсов ведут по производственным нормам.

ППР на подготовительные работы выполняют в той же номенклатуре, что и для основных работ, но в меньшем объеме.

Для объектов строящихся по типовым размерам, в состав РД входят основные положения по производству СМР.

При строительстве комплекса зданий разрабатываются сводные поточные графики на весь объем строительства.

5.1.1 Характеристика условий строительства

Проектируемый жилой комплекс расположен в г. Вологда.

Источником покрытия потребности в рабочей силе являются кадровые рабочие ДСК. Обеспечение строительства металлическими изделиями и конструкциями производится заводами г. Череповца. Строительными механизмами строительство обеспечивается предприятиями ПМК Вологдастроя. Доставка на объект строительства основных материалов, конструкций и деталей производится автомобильным транспортом. Среднее расстояние подвозки основных материалов составляет 20 км. Относительной отметке 0.000 соответствует абсолютная 133,30.

5.1.2 Природно-климатические условия строительства

Температура воздуха в зимний период наиболее холодной пятидневки - -32°С, наиболее холодных суток - -35°С. Глубина промерзания грунта 1,80м. Основанием фундаментов служит суглинок моренный тугопластичный.

5.2 Описание методов выполнения основных СМР с указаниями по технике безопасности

.2.1 Подготовительный период

Строительство проектируемого объекта выполняется в два периода: подготовительный и основной.

В состав подготовительного периода входят работы, связанные с подготовкой строительной площадки.

Освоение строительной площадки - расчистка территории строительства, снос строений, неиспользуемых в процессе строительства.

Монтаж инвентарных зданий и установок, создание общескладского хозяйства.

Инженерная подготовка территории строительства - устройство внутриплощадочных дорог, прокладка сетей водо-, энергоснабжения, канализации, теплоснабжения и связи.

Временная дорога, обеспечивающая подъезд к строительной площадке, грунтовая уплотненная щебнем, ширина дороги при одностороннем движении транспорта - 3,5 м, а при двух направлениях - 6 м.

Временное освещение территории строительства производится светильниками на опорах, прожекторами, установленными на инвентарных мачтах и стреле монтажного крана. Временное освещение выполняется в соответствии с [16].

У въезда на строительную площадку необходимо установить дорожные знаки ограничения скорости движения автотранспорта и предупреждения о въезде и входе в опасную зону.

Складирование материалов и конструкций необходимо выполнять в соответствии с требованиями технических условий и стандартов на материалы, изделия и конструкции на выровненных площадках, принимая меры против самопроизвольного смещения, просадки и раскатывания материалов и конструкций.

Во избежание доступа посторонних лиц строительная площадка ограждается временным забором. Конструкции ограждения выполняются в соответствии требованиям [17]. Ограждения, примыкающие к местам массового прохода, людей оборудованы сплошным защитным козырьком.

Работы по прокладке инженерных коммуникаций выполняются с соблюдением требований [18], [19], [20], [21]. При ограждении строительной площадки также должны соблюдаться требования раздела [22] и [23].

5.2.2 Основной период строительства

Основной период строительства делится на три стадии:

) устройство подземной части здания;

) устройство надземной части здания;

) отделочные работы.

Возведение подземной части здания.

При производстве работ по устройству оснований и фундаментов зданий и сооружений всех видов следует руководствоваться [22].

К производству земляных работ можно приступать только после разбивки котлованов, траншей, земляных сооружений, привязки осей и высотных отметок на имеющейся геодезической основе и закрепления необходимых разбивочных знаков.

Отрыв траншей коммуникаций и земляные работы по отрывке траншей и котлованов выполнять экскаватором Э-652 с емкостью ковша 0,65 м3.

Возведение подземной части здания рекомендуется выполнять краном МКГ-25БР.

а) Земляные работы.

Земляные работы по устройству котлована выполняются с помощью: экскаватора Э-652 и а/самосвала МАЗ 503.

б) Устройство фундаментов.

Ленточные фундаменты монтируются на песчаную подготовку с проверкой отметок оснований по визиру; установка маячных блоков предусмотрена по нивелиру, а для установки рядовых блоков натягивают причалку.

Возведение надземной части здания.

Возведение надземной части здания производится башенным краном КБ-403. Для погрузочно-разгрузочных работ с автотранспорта и для монтажа кирпичных стен используется этот же кран. При монтаже надземной части здания необходимо руководствоваться [24], [25], [26], [27].

Для монтажа конструкций здания предусмотрено использование типовой монтажной оснастки, позволяющей осуществлять подъем, временное крепление и выверку элементов.

Транспортные работы.

Организация - владелец транспортных средств обязана обеспечить их своевременное техобслуживание и ремонт.

Транспортировка длинномерных, тяжеловесных, крупногабаритных грузов осуществляется на специализированном транспорте.

Груз должен быть размещен и закреплен в соответствии с техническими условиями погрузки и крепления.

Подача автомобиля задним ходом в зоне работ производится по команде работающих.

Монтажные работы.

На участке, где ведутся монтажные работы, не допускается выполнение других работ и нахождение посторонних лиц.

Способы строповки элементов конструкции и оборудования должны обеспечивать их подачу к месту установки в положении близком к проектному.

Строповка грузов производится инвентарными грузозахватными устройствами. Способы строповки должны исключать падение или скольжение груза.

Элементы при перемещении удерживаются от раскачивания и вращения гибкими оттяжками.

Во время перерывов элементы не оставляют на весу.

Расстроповку элементов конструкций и оборудования, установленных в проектное положение, производят после постоянного или временного надежного закрепления.

Монтажные работы на высоте не выполняются в открытых местах при скорости ветра 15 м/с и более, при гололеде или тумане, исключающем видимость в пределах фронта работ. Работы по перемещению и установке вертикальных панелей прекращают при скорости ветра 10 м/с и более.

Монтаж конструкций последующего яруса производят после надежного закрепления предыдущего.

Монтаж лестничных маршей и площадок зданий одновременно с монтажом конструкций здания. На смонтированных лестничных маршах следует незамедлительно установить ограждение.

Нельзя находиться под монтажными конструкциями до установки их в проектное положение.

Рабочее место должно быть оснащено необходимыми техническими средствами: подмостями, люльками, монтажными столиками, вышками, лестницами, защитными ограждениями, должны применяться индивидуальные средства защиты в виде предохранительных поясов, прикрепляемых к устойчивым элементам. Кроме того, должны применяться ограждения в виде защитных сеток для падающего предмета.

Указания по осуществлению контроля и оценки качества монтажных работ:

Контроль качества монтажа начинают с момента приемки доставленных сборных элементов. Они должны соответствовать требованиям проекта и не должны иметь отклонений, превышающих допустимые по СНиП.

По окончании монтажа конструкций работы принимают по акту, в котором указывают соответствие монтажа проекту, выносят заключение о готовности здания для производства последующих работ.

Главным критерием качества монтажных работ является тщательность сварки и заделки стыков и точность установки конструкций в соответствии с проектом. На все конструкции, которые при дальнейшем производстве работ закрываются другими конструкциями составляют акты на скрытые работы.

Указания по охране труда:

Конструкции, поднимаемые краном, надо удерживать от раскачивания оттяжками из пенькового каната или троса.

При подъеме элементов, устанавливаемых в горизонтальное положение, к обоим их концам прикрепляются парные оттяжки.

Запрещается передвигать конструкции после их установки и снятия захватных приспособлений.

При подъеме элементов с транспортных средств запрещается перемещать груз над кабиной водителя.

На монтажных работах обязательно должна быть предусмотрена сигнализация. Все сигналы машинисту крана и рабочим на оттяжках подает один человек - бригадир.

Временные связи, расчалки, кондукторы разрешается снимать только после окончательного закрепления конструкций.

Машинисты кранов, стоповщики, сигнальщики и сварщики проходят обучение по спецпрограммам.

Монтажники, имеющие стаж работы менее одного года и разряд ниже третьего, к работе на высоте не допускаются.

Отделочные работы.

Отделочные работы делятся на следующие циклы:

) штукатурные работы;

) установка и остекление оконных и дверных блоков;

) подготовка под окраску и окраска поверхностей;

) устройство чистых полов;

) окончательная отделка и окраска поверхностей.

Общая готовность здания к началу работ должна соответствовать [27].

Производство штукатурных и облицовочных работ организуется поточно-расчетным методом, что обеспечивает наиболее полное использование рабочих по их квалификации.

Раствор и шпаклевку на отделываемые поверхности наносят механизированным способом. Нанесение раствора вручную допускается лишь в небольших помещениях и при малом объеме штукатурных работ. Водные составы для окраски стен и потолков рекомендуется наносить механизированным способом. Ручную окраску стен и столярных изделий рекомендуется производить малярным валиком.

Качество применяемых отделочных материалов (краски, лаки, шпаклевки) должны удовлетворять требованиям [27].

5.3 Стройгенплан

Строительный генеральный план участка, являясь важным документом после ППР, влияет на эффективность организации производства, поскольку в нем решаются вопросы размещения и транспортировки строительных конструкций и материалов, что отражается на производстве труда и себестоимости работ.

Стройгенплан разработан на основании архитектурно-строительного генплана объекта, согласно техники безопасности в строительстве.

При проектировании стройгенплана предусмотрено:

ограждение стройплощадки;

наличие временных дорог;

размещение складских площадок в зоне действия крана;

размещение двух пожарных гидрантов на расстоянии < 150м друг от друга, не далее 2м от дороги с твердым покрытием.

Проектом предусмотрены бытовые временные помещения, которые обеспечивают рабочих водоснабжением, канализацией, отоплением.

Электроснабжение осуществляется за счет трансформаторной подстанции, установленной на объекте.

Данное жилое здание будет расположено в г. Вологда, в районе существующей застройки.

5.4 Расчёт численности персонала строительства

Численность персонала строительства определяется по формуле (5.1):

N = 1,06 × (Nосн + Nн.о.+ Nитр + Nмоп + Nуч.)                          (5.1)

где 1,06 - коэффициент, учитывающий отпуска и невыходы рабочих по болезни.

Nосн. = 34 чел. − численность рабочих основного производства;

Nн.о = 34 × 0,2 = 7 чел. − численность рабочих неосновного производства ;

Nитр = (34 + 7) × 0,07 =3 чел. − численность инженерно-технических работников;

Nмоп. = (34 + 7) × 0,04 = 2 чел. − численность младшего обслуживающего персонала;

Nуч. = (34 + 7) × 0,05 = 2 чел. − численность учеников;

N=1,06 × (34 + 7 +3 + 2+ 2) = 51 чел.

5.5 Расчет временных зданий и сооружений

Таблица 5.1 - Расчет временных зданий и сооружений

Наименование зданий и сооружений

Расчетная численность персонала

Норма на одного чел-ка

Требуется

Принято


Всего

% одновременно пользующихся

Ед. изм.

Кол-во

Ед. изм.

Кол-во

Марка

Кол-во

1

2

3

4

5

6

7

8

9

Проходная

-

-

м2

7

м2

7


1

Контора прораба

3

100

м2

3

м2

9

Вагончик 3x6

1

Медицинское помещение

-

-

м2

12

м2

12

Вагончик 3x6

1

Помещение для приёма пищи

51

30

м2

1

м2

16

Вагончик 3x6

1

Помещение для обогрева рабочих

51

100

м2

0,1

м2

5,1

Вагончик 3x3

1

Кладовая

-

-

м2

15

м2

15

Вагончик 3x6

1

Помещение для сушки и обеспыливания одежды

51

50

м2

0,2

м2

5,1

Вагончик 3x3

1

Гардеробные с умывальными

51

70

м2

0,5

м2

17,85

Вагончик 3x9

1

Душевые

51

1рожок

8 чел

1рожок

2

3x6





1рожок

4 м2

м2

8

3x6

1

Туалет

51

100

1очко

20 чел.

1очко

3

Вагончик

1




1очко

2 м2

м2

6

3x3





5.6 Расчёт потребности в коммунальном обеспечении

.6.1 Расчёт потребности в воде

Р = Рпож + 0,5 × (Рб + Рпр);                                                 (5.2)

где Рпож = 10 л/с − расход воды на пожаротушение

Рб = Рб' + Рб'' − расход воды на бытовые.

Расход воды на принятие душа по формуле (5.3):

;                                                                         (5.3)

где а - норма водопотребления на 1 человека пользующегося душем: при отсутствии канализации 30 литров, а при ее наличии - 80 литров;

к1 = 0,30,4 - коэфф., учитывающий количество моющихся;

t = 0,75 ч - время работы душевой установки в часах.

 = 0,2

Расход воды на умывание, принятия пищи и другие нужды по формуле (5.4):

;                                                                        (5.4)

где b - норма водопотребления на 1 чел. в смену, при отсутствии канализации − 15 литров;

к2 = 1,21,3 - коэфф. неравномерности потребления воды;

n = 8,2 ч - продолжительность смены.

 = 0,04

Рб = 0,2 + 0,04 = 0, 24

Расход воды на производственные нужды по формуле (5.5):

;                                                                    (5.5)

где 1,2 - коэффициент на неучтенные потребности;

к3 = 1,31,5 - коэффициент неравномерности водопотребления;

Σq = 150×4,2 = 630 л.

= 0,036

Р = 10 + 0,5 × (0,24 + 0,036) = 10,138

Диаметр трубопровода временного водопровода по формуле (5.6):

; мм                                                                        (5.6)

где v = 2 м/с − скорость воды во временном водопроводе.

 = 80 мм, принимаем Д = 100 мм.

5.6.2 Расчёт потребности в электроэнергии

Требуемая мощность трансформатора для строительной площадки определяется по формуле (5.7):

;кВт                      (5.7)

где 1,1 − коэффициент, учитывающий потери в сети;

ΣРС, ΣРтех, ΣРОВ, ΣРОН − сумма мощностей всех потребителей, смотреть в таблице (5.2);

сosφ1 = 0,6; сosφ2 = 0,75 − коэффициенты мощности, зависящие от загрузки потребителей;

к1 = 0,30,8; к2 = 0,7; к3 = 0,8; к4 = 1 - коэффициент спроса учитывающих несовпадение нагрузок.

Таблица 5.2 - Расчет потребности в электроэнергии

Наименование

Мощность, кВт

Силовые потребители: - кран КБ-403 - бетононасос СБ-85 Технологические потребители: сварочный аппарат ТД-300 электрокраскопульт СО-61 - растворонасос СО-152 Наружное освещение: прожектор ПКН-1000 с лампой ПЖ-53 Внутреннее освещение: - помещения временные

 120 57,7  20 0,27 4,0  4  2


 = 194,4 кВт

По полученной расчетной мощности трансформаторной подстанции укомплектовать её как минимум двумя трансформаторами, один из которых должен быть меньшей мощности.

Сечение провода временной электросети определяется по формуле (5.8):

                                                                           (5.8)

где - расчетная нагрузка на рассматриваемом участке сети, Вт;

l - длина участка сети, м;

g - удельная проводимость материала провода (для меди 57);

U - номинальное напряжение (для силовых потребителей - 380 В, для остальных 220В);

- потери напряжения в %, принимается 6-8%.


5.6.3 Расчет потребности в сжатом воздухе

Требуемая мощность компрессорной установки по формуле (5.9):

Q = 1,3 × Sq × к; м3/мин                                                                (5.9)

где Sq - суммарный расход воздуха приборами;

Для шлифовальной машинки - 1 /мин;

1,3 - коэффициент, учитывающий потери в сети;

к - коэффициент одновременно работающих аппаратов;

при 1 аппарате к = 1

при 2 - 3 к = 0,9

при 4 - 6 к = 0,8

Q = 1,3 × 2× 0,9 = 2,34 м3/мин

Определяем Ø разводящего шланга:  = 4,2 см.

5.6.4 Расчет потребности в кислороде

Потребность в кислороде определяется по отраслевым нормам на 1 млн. руб. строительно-монтажных работ

По объектам жилищно-коммунального и культурно-бытового строительства - 4400

Кислород на стройку доставляется в стальных баллонах синего цвета (40л), вмещающих 6 кислорода. Требуется 730 стальных баллонов.

5.6.5 Расчет потребности в тепле

Общая потребность тепла для строительных нужд по формуле (5.10):

; кДж/час                                                                 (5.10)

где Q1 - расход тепла на отопление здания;

Q2 - расход тепла на технологические нужды;

к1 - коэффициент учитывающий потери в сети, к1 = 1,15;

к2 - коэффициент на неучтенные расходы тепла, к2 = 1,2.

Q1 = a × q × V× (tв - tн); кДж/час                                                      (5.11)

где а - коэффициент, зависящий от расчетной температуры наружного воздуха

tн ³ - 10 0С Þ а = 1,2;

tн ³ - 20 0С Þ а = 1,1;

tн ³ - 30 0С Þ а = 1;

q = 1,8-1,1 - удельная тепловая характеристика здания;

V - объем здания по наружному обмеру, м3;

tв и tн -расчетная температура внутри помещения и наружного воздуха;

Q2 = 0 - зависит от времени, вида и объема работ.

Q1 = 1 × 1,6 × 11012 × (18 - (- 32) = 880960 кДж/час;

Qобщ = (880960 + 0) × 1,15 × 1,2 = 1215725 кДж/час.

5.6.6 Расчет потребности в транспортных средствах

Требуемое количество машино-смен работы транспортного средства для доставки однородного груза определяется по формуле (5.12):

; м-см.                                                                                 (5.12)

где Q - количество перевозимого однородного вида груза, т;

Рсм = nр × q × кгр − сменная производительность транспортной единицы,т/см;

nр - количество рейсов в смену;

q - паспортная грузоподъемность машины, т;

кгр - коэфф. использования грузоподъемности машины в зависимости от вида груза, в данном случае равен 1.

                                                                                     (5.13)

Для перевозки кирпича принимаем машину КАМАЗ-5511 с грузоподъемностью q=10 т.

nр- количество рейсов в смену.

Рсм =5 × 10 × 1 = 50 т/см ,

Т -    продолжительность смены, час;

t -      продолжительность погрузочно-разгрузочных операций, час;

l -      расстояние перевозки, км ;

V -    средняя скорость движения транспорта, км/ч.

Для возведения данного здания требуется 189300 шт. кирпича. Принимаем массу 1 кирпича = 3,5 кг.

Q = 189300 × 3,5/1000 = 662,55 т.

 маш-см.

5.6.7 Расчет площадей складов материалов, изделий и конструкций

Требуемая площадь склада для хранения однородного груза вычисляетсяя по формуле (5.14):

; м2                                                                                    (5.14)


где q - запас материалов в натуральных единицах;

Q - количество однородных материалов для объекта (в натуральных единицах);

t - продолжительность выполнения работ с использованием данного материала, дн.;

n - норма запаса материалов, дн.;

При автомобильных перевозках n = 2 - 5 дн.

к - коэффициент неравномерности снабжения, к = 1,2;

r - норма хранения материала на 1 м2 площади;

кп - коэффициент учитывающий проходы на складах:

закрытые - кп = 0,5 - 0,7

открытые - кп = 0,4 - 0,5;

Складские помещения:

). Кирпич:

q=(189300/27,5)·3·1,2 = 24781 шт;

S=24781/(700·0,5) = 70,8 м2 .

2).профнастил:

q=(191,7/12)·3·1,2 = 58 шт;

S=58/1,2·0,5 = 96 м2.

5.7     Технико-экономические показатели

Таблица 5.3 - Технико-экономические показатели

Наименование показателей

Ед. изм.

Кол-во

Себестоимость СМР



Строительный объем здания

11134,74


Полезная площадь

2385,91


Стоимость единицы общей площади



Нормативная трудоёмкость работ

чел.дн

4101,97

Планируемая трудоёмкость работ

чел.дн.

7138

Планируемый процент выполнения норм выработки

%

101,2

Затраты труда на 1 общей площадичел.дн.1,858



Затраты труда на 1  объема зданиячел.дн.0,206



Энерговооруженность труда

кВт

8,77

Продолжительность строительства по норме по проекту

 дни

 415 413

Площадь стройплощадки, F

м2

22352

Площадь проектируемого сооружения, Fп

м2

531,3

Площадь временных зданий, Fв

м2

793,5

Протяженность временных дорог

м

258

Протяженность временной канализации

м

42,7

Протяженность временного водопровода

м

159

Протяженность электр. линии

м

242,6

Протяженность осветительной линии

м

244

Протяженность ограждения

м

648

Компактность стройгенплана К1=Fпх100/F К2=Fвх100/F

 %

 2,6 3,8




6        БЕЗОПАСНОСТЬ ЖИЗНЕДЕЯТЕЛЬНОСТИ



.1 Анализ опасных факторов при монтажных работах


При производстве строительно-монтажных работ необходимо соблюдать требования [22], а также правила устройства и безопасной эвакуации грузоподъемных кранов. На строительном участке следует придерживаться правил техники безопасности, утвержденными органами государственного надзора и соответствующими министерствам и ведомствами РФ по согласованию с Госстроем РФ. Лица, допускаемые к участию в производственных процессах, должны иметь профессиональную подготовку, в том числе по безопасности труда, соответствующую характеру работ.

На участке (захватке), где ведутся монтажные работы, не допускается выполнение других работ и нахождения посторонних лиц.

При возведении зданий и сооружений запрещается выполнять работы, связанные с нахождением людей в одной секции (захватке, участке) на этажах (ярусах), над которыми производится перемещение, установка и временное закрепление элементов сборных конструкций или оборудования.

При возведении односекционных зданий или сооружений одновременное выполнение монтажных и других строительных работ на разных этажах (ярусах) допускается при наличии между ними надежных (обоснованных соответствующим расчетом на действие ударных нагрузок) междуэтажных перекрытий по письменному распоряжению главного инженера, после осуществления мероприятий, обеспечивающих безопасное производство работ, и при условии пребывания непосредственно на месте работ специально назначенных лиц, ответственных за безопасное производство монтажа и перемещение грузов кранами, а также за осуществление контроля за выполнением крановщиком, стропальщиком и сигнальщиком производственных инструкций по охране труда.

Способы строповки элементов конструкций и оборудования должны обеспечивать их подачу к месту установки в положении, близком к проектному.

Запрещается подъем сборных железобетонных конструкций, не имеющих монтажных петель или меток обеспечивающих их правильную строповку и монтаж.

Очистку подлежащих монтажу элементов конструкций следует производить до их подъема.

Элементы монтируемых конструкций или оборудования должны удерживаться во время перемещения от раскачивания и вращения гибкими оттяжками.

Не допускается пребывание людей на элементах конструкций и оборудования во время их подъема и перемещения.

Во время перерывов в работе не допускается оставлять поднятые элементы конструкций и оборудования на весу.

Установленные в проектное положение элементы конструкций должны быть закреплены так, чтобы обеспечивалась их устойчивость и геометрическая неизменяемость.

Расстроповку элементов конструкций и оборудования, установленных в проектное положение, следует производить после постоянного или временного надежного их закрепления. Перемещать установленные элементы конструкций или оборудования после их расстроповки, за исключением случаев, обоснованных в ППР, не допускается.

Не допускается выполнение монтажных работ на высоте в открытых местах при скорости ветра 15 м/с и более, при гололедице, грозе или тумане, исключающем видимость в пределах фронта работ. Работы по перемещению и установке вертикальных панелей и подобных им конструкций с большой парусностью следует прекращать при скорости ветра 10 м/с и более.

Не допускается нахождение людей под монтируемыми элементами конструкций и оборудования до установки их в проектное положение и закрепления.

При необходимости нахождения работающих под монтируемым оборудованием (конструкциями) должны осуществляться специальные мероприятия, обеспечивающие безопасность работающих.

Навесные монтажные площадки, лестницы и другие приспособления, необходимые для работы монтажников на высоте, следует устанавливать и закреплять на монтируемых конструкциях до их подъема.

Монтаж лестничных маршей и площадок зданий и сооружений, а также грузопассажирских строительных подъемников (лифтов) должен осуществляться одновременно с монтажом конструкций здания. На смонтированных лестничных маршах следует незамедлительно устанавливать ограждения.

При перемещении и подаче на рабочее место грузоподъемными кранами кирпича, керамических камней и мелких блоков, следует применять поддоны или грузозахватные устройства, исключающее падение груза при подъеме.

Уровень кладки после перемещения средств подмащивания должен быть не менее чем на 0,7 м выше уровня рабочего настила или перекрытия.

В случае необходимости производства кладки ниже этого уровня кладку надлежит выполнять, применяя предохранительные пояса или специальные сетчатые защитные ограждения.

Не допускается кладка стен зданий последующего этажа без установки несущих конструкций междуэтажного перекрытия, а также площадок и маршей лестничных клеток.

При кладке стен высотой более 7 м необходимо применять защитные козырьки по периметру здания, удовлетворяющие следующим требованиям:

ширина защитных козырьков должна быть не менее 1,5 м и они должны быть установлены с уклоном к стене так, чтобы угол, образуемый между нижней частью стены здания и поверхностью козырька, был 1100, а зазор между стеной здания и настилом козырька не превышал 50 мм;

защитные козырьки должны выдерживать равномерно распределенную снеговую нагрузку, установленную для данного климатического района, и сосредоточенную нагрузку не менее 1600 Н (160 кгс), приложенную в середине пролета;

первый ряд защитных козырьков должен иметь сплошной настил на высоте не более 6м от земли и сохраняться до полного окончания кладки стен, а второй ряд, изготовленный сплошным или из сетчатых материалов с ячейкой не более 50 х 50 мм, устанавливаться на высоте 6-7 м над первым рядом, а затем по ходу кладки переставляться через каждые 6-7 м.

Без устройства защитных козырьков допускается вести кладку стен высотой до 7 м, а также высотой более 7 м при условии применения сетчатых ограждений, устанавливаемых на уровне кладки.

Грунт, извлеченный из котлована или траншеи, следует размещать на расстоянии не менее 0,5 м от бровки выемки. Разработка грунта в котлованах и траншеях подкопом не разрешается.

Складирование материалов, расположение механизмов не допускается в пределах призмы грунта выемки (котлованов, траншей).

Для обеспечения необходимой устойчивости монтажный кран должен быть установлен на надежное тщательно выверенное основание. Каждый кран необходимо оборудовать автоматическим устройством ограничения грузоподъемности, а стальные канаты, строповочные устройства и траверсы должны периодически проверяться. Для перехода монтажников с одной конструкции на другую следует применять инвентарные лестницы, переходные мостики и трапы, имеющие ограждение.

Скорость движения автотранспорта вблизи мест производства работ не должна превышать 10 км/ч и 5 км/ч на поворотах.

Пожарная безопасность на строительной площадке, участках работ и рабочих местах должна обеспечиваться в соответствии с требованиями правил пожарной безопасности при производстве сварочных и других огневых работ на объектах народного хозяйства.

Строительная площадка, участки работ, рабочие места, проезды и проходы к ним в темное время суток должны быть освещены в соответствии с требованиями [16]. Освещенность должна быть равномерной, без слепящего действия осветительных приборов на работающих.



6.2 Мероприятия по обеспечению безопасности монтажных работ


Действующая система охраны труда (трудовое законодательство, производственная санитария и техника безопасности) обеспечивает надлежащие условия труда рабочим-строителям, повышение культуры производства, безопасность работ и их облегчение, что способствует повышению производительности труда. Создание безопасных условий труда в строительстве тесно связано с технологией и организацией производства.

В строительстве руководствуются СНиП, который содержит перечень мероприятий, обеспечивающих безопасные методы производства строительных и монтажных работ. Допуск к работе вновь принятых рабочих осуществляется после прохождения ими общего инструктажа по технике безопасности, а также инструктажа непосредственно на рабочем месте. Кроме этого, рабочие обучаются безопасным методам работ в течение трех месяцев со дня поступления, после чего получают соответствующие удостоверения. Проверка знаний рабочих техники безопасности проводится ежегодно.

Ответственность за безопасность работ возложена в законодательном порядке на технических руководителей строек - главных инженеров и инженеров по охране труда, производителей работ и строительных мастеров. Руководители строительства обязаны организовать планирование мероприятий по охране труда и противопожарной технике и обеспечить проведение этих мероприятий в установленные сроки.

Все мероприятия по охране труда осуществляются под непосредственным государственным надзором специальных инспекций (котлонадзора, госгортехнадзора, горной, газовой, санитарной, технической и пожарной).

К монтажу сборных конструкций и производству вспомогательных такелажных работ допускаются рабочие, прошедшие специальное обучение и достигшие 18-летнего возраста. Не реже одного раза в год должна проводиться проверка знаний безопасности методов работ у рабочих и инженерно-технических работников администрацией строительства. Основные решения по охране труда, предусмотренные в проекте организации работ, должны быть доведены до сведения монтажников.

К монтажным работам на высоте допускаются монтажники, прошедшие один раз в году специальное медицинское освидетельствование. При работе на высоте монтажники оснащаются предохранительными поясами. Под местами производства монтажных работ движение транспорта и людей запрещается. На всей территории монтажной площадки должны быть установлены указатели рабочих проходов и проездов и определены зоны, опасные для прохода и проезда. При работе в ночное время монтажная площадка освещается прожекторами. До начала работ должна быть проверена исправность монтажного и подъемного оборудования, а также захватных приспособлений. Грузоподъемные механизмы перед пуском их в эксплуатацию испытывают ответственными лицами технического персонала стройки с составлением акта в соответствии с правилами инспекции Госгортехнадзора. Такелажные и монтажные приспособления для подъема грузов надлежит испытывать грузом, превышающим на 10% расчетный, и снабжать бирками с указанием их грузоподъемности. Все захватные приспособления систематически проверяют в процессе их использования с записью в журнале.

Оставлять поднятые элементы на весу на крюке крана на время обеденных и других перерывов категорически запрещается.

Вновь поступающие рабочие-каменщики помимо вводного инструктажа и инструктажа на рабочем месте должны пройти обучение безопасным способам работы по соответствующей программе.

Рабочие места каменщиков оборудуются необходимыми защитными и предохранительными устройствами и приспособлениями, в том числе ограждениями. Открытые проемы в стенах и перекрытиях ограждаются на высоту не менее 1 м. Одновременно производство работ в двух и более ярусах по одной вертикали без соответствующих защитных устройств недопустимо. Кладка каждого яруса стены выполняется с расчетом, чтобы уровень кладки после каждого перемещения был на 1-2 ряда выше рабочего настила. При кладке стен с внутренних подмостей надлежит по всему периметру здания устанавливать наружные защитные козырьки. Первый ряд козырьков устанавливают не выше 6 м от уровня земли и не снимают до окончания кладки всей стены. Второй ряд козырьков устанавливают на 6-7 м выше первого и переставляют через этаж, то есть через 6-7 м. Ширина защитного козырька должна быть не менее 1,5 м. Плоскость козырька должна составлять с плоскостью стены угол 700. Хранить материалы и ходить на козырьках запрещается. Леса и подмостки необходимо делать прочными и устойчивыми. Настилы лесов и подмостей, а также стремянки ограждают прочными перилами высотой не менее 1 м и бортовой доской высотой не менее 15 см. Настилы лесов и подмостей надо регулярно очищать от строительного мусора, а в зимнее время от снега и льда и посыпать песком. Металлические леса оборудуются грозозащитными устройствами, состоящими из молниеприемников, токопроводников и заземлителей.

Улучшение организации производства, создание на строительной площадке условий труда, устраняющих производственный травматизм, профессиональные заболевания и обеспечивающих нормальные санитарно-бытовые условия - одна из важнейших задач, от успешного решения которой зависит дальнейшее повышение производительности труда на стройках.

Вводный (общий) инструктаж по безопасным методам работ проводится со всеми рабочими и служащими, поступающими в строительную организацию (независимо от профессии, должности, общего стажа и характера будущей работы).

Цель вводного инструктажа - ознакомить новых работников с общими правилами техники безопасности, пожарной безопасности, производственной санитарии, оказания доврачебной помощи и поведения на территории стройки, с вопросами профилактики производственного травматизма, а также со специфическими особенностями работы на строительной площадке.

Вводный инструктаж, как правило, проводится инженером по технике безопасности. Программа вводного инструктажа разрабатывается с учетом местных условий и специфики работы на строительстве и утверждается главным инженером строительной организации.

Инструктаж на рабочем месте проводят со всеми рабочими, принятыми в строительную организацию, а также переведенными с других участков или строительных управлений, перед допуском к самостоятельной работе по безопасным методам и приемам работ и пожарной безопасности непосредственно на рабочем месте.

Первичный инструктаж проводится руководителем работ (мастером, производителем работ, начальником участка), в подчинение которому направлен рабочий.

Цель инструктажа - ознакомить рабочего с производственной обстановкой и требованиями безопасности при выполнении полученной работы.



6.2.1 Охрана труда каменщиков

Каменщики при производстве работ согласно имеющейся квалификации обязаны выполнять требования безопасности, изложенные в «Типовой инструкции по охране труда для работников строительства, строительной индустрии и промышленности строительных материалов», настоящей типовой инструкции, разработанной с учетом строительных норм и правил Российской Федерации, а также требования инструкций заводов-изготовителей по эксплуатации технологической оснастки, оборудования и инструмента, применяемых во время работы.



6.2.2 Требования безопасности перед началом работы

1. Перед началом работы каменщики обязаны:

а) предъявить руководителю удостоверение о проверке знаний безопасных методов работы;

б) надеть каску, спецодежду, спецобувь установленного образца;

в) получить задание на выполнение работы у бригадира или руководителя и пройти инструктаж на рабочем месте.

. После получения задания у бригадира или руководителя каменщики обязаны:

а) подготовить необходимые средства индивидуальной защиты, проверить их исправность;

б) проверить рабочее место и подходы к нему на соответствие требованиям безопасности;

в) подготовить технологическую оснастку, инструмент, необходимые при выполнении работы, проверить их соответствие требованиям безопасности.

. Каменщики не должны приступать к выполнению работы при:

а) неисправности технологической оснастки, средств защиты работающих, указанных в инструкциях заводов-изготовителей, при которых не допускается их применение;

б) несвоевременном проведении очередных испытаний (техническом осмотре) технологической оснастки, инструмента и приспособлений;

в) несвоевременном проведении очередных испытаний или истечении срока эксплуатации средств защиты работающих, установленного заводом-изготовителем;

г) недостаточной освещенности рабочих мест и подходов к ним;

д) нарушении устойчивости конструкций зданий и сооружений.

Обнаруженные нарушения требований безопасности должны быть устранены собственными силами, а при невозможности сделать это каменщики обязаны сообщить о них бригадиру или руководителю работ.



6.2.3 Требования безопасности во время работы

1. При кладке зданий каменщики обязаны:

а) размещать кирпич и раствор на перекрытиях или средствах подмащивания таким образом, чтобы между ними и стеной здания оставался проход шириной не менее 0,6 м и не допускался перегруз рабочего настила;

б) применять средства коллективной защиты (ограждения, улавливающие устройства) или пояс предохранительный с канатом страховочным при кладке стен на высоту до 0,7 м от рабочего настила, если за возводимой стеной до поверхности стены (перекрытия) расстояние более 1,3 м;

в) возводить каждый последующий этаж здания ко после укладки перекрытий над возведенным этажом;

г) заделывать пустоты в плитах до их подачи к месту кладки в проектное положение.

. Каменщики обязаны осуществлять крепление предохранительного пояса в местах, указанных руководителем работ, при кладке:

а) карнизов, парапетов, а также выверке углов, чистке фасадов, монтаже, демонтаже и очистке защитных козырьков;

б) стен лифтных шахт и других работах, выполняемых вблизи неогражденных перепадов по высоте 1,3 м и более;

в) стен толщиной более 0,75 м в положении «стоя» на стене.

. Перед началом кладки наружных стен каменщики должны убедиться в отсутствии людей в опасной зоне внизу, вблизи от места работы.

. При перемещении и подаче на рабочее место грузоподъемными кранами кирпича, керамических камней и мелких блоков следует применять поддоны, контейнеры и грузозахватные устройства, исключающие падение груза. Каменщики, осуществляющие строповку груза, должны иметь удостоверение стропальщиков и выполнять требования «Типовой инструкции по охране труда для стропальщиков».

. Во избежание падения перемещаемых краном поддонов, освободившихся от кирпича, перед их строповкой необходимо увязать их в пакеты.

. При перемещении грузоподъемным краном элементов сборных строительных конструкций (плит перекрытия, перемычек, лестничных маршей, площадок и других изделий) каменщики обязаны находиться за пределами опасной зоны, возникшей при перемещении грузов кранами. Приближаться к указанным элементам допускается только на расстояние не более 0,5 м после того, как они будут опущены над местом установки в проектное положение.

. Во время приемки элементов сборных строительных конструкций не следует находиться между принимаемыми элементами конструкций и ближайшим краем наружной стены.

. Устанавливать элементы сборных строительных конструкций следует без толчков и ударов по смонтированным элементам строительных конструкций.

. При монтаже перекрытий необходимо раскладывать раствор лопатой с длинной рукояткой. Использовать для этой цели кельму не следует.

. При выполнении работ по пробивке борозд, подгонке кирпича и керамических камней скалыванием каменщики обязаны пользоваться защитными очками.

. При подаче материалов вручную в котлованы или на нижележащие рабочие места каменщики обязаны применять наклонные желоба с боковыми бортами. Принимать материалы, спущенные по желобу, следует после того, как прекращен их спуск. Сбрасывать материалы с высоты не допускается.

. При работе с растворами с химическими добавками каменщики обязаны применять средства защиты, предусмотренные технологической картой на выполнение указанных работ.



6.2.4 Требования безопасности в аварийных ситуациях

1. В случае неисправности поддона с кирпичом в момент перемещения его грузоподъемным краном каменщикам необходимо выйти из пределов опасной зоны и подать сигнал «Стоп» крановщику. После этого кирпич должен быть опущен на землю и переложен на исправный поддон.

. При обнаружении трещин или смещения кирпичной кладки следует немедленно прекратить работу и сообщить об этом руководителю.

. В случае обнаружения оползня грунта или нарушения целостности крепления откосов выемки каменщики обязаны прекратить кладку фундамента, покинуть рабочее место и сообщить о случившемся руководителю работ.



6.2.5 Требования безопасности по окончании работы

По окончании работы каменщики обязаны:

а) убрать со стены, подмостей и лесов мусор, отходы материалов и инструмент;

б) очистить инструмент от раствора и убрать его в отведенное для хранения место;

в) привести в порядок и убрать в предназначенные для этого места спецодежду, спецобувь и средства индивидуальной защиты;

г) сообщить руководителю или бригадиру о всех неполадках, возникших во время работы.

7        ЭКОЛОГИЧЕСКИЙ РАЗДЕЛ



7.1 Мероприятия по удалению бытовых отходов


В соответствии с законом Российской Федерации "Об охране окружающей природной среды" при проектировании, строительстве, реконструкции, эксплуатации и снятии с эксплуатации предприятий, зданий и сооружений в промышленности, сельском хозяйстве, на транспорте, в энергетике и жилищно-коммунальном хозяйстве должны предусматриваться мероприятия по охране природы, рациональному использованию и воспроизводству природных ресурсов, а также выполняться требования экологической безопасности проектируемых объектов и охраны здоровья населения.

Бытовые отходы являются отходами сферы потребления, образующимися в результате бытовой деятельности населения. Они состоят из изделий и материалов, непригодных для дальнейшего использования в быту. Это отходы, которые накапливаются в жилом фонде, учреждениях, предприятиях общественного назначения (школах, зрелищных и детских учреждениях, гостиницах, столовых и т.п.).

К бытовым отходам, учитываемым нормой накопления, относятся отходы, образующиеся в жилых зданиях, включая отходы от текущего ремонта квартир, отходов продуктов сгорания в устройствах местного отопления, смет, опавшие листья, собираемые с дворовых территорий и крупногабаритные предметы домашнего обихода.

Норма накопления изменяется, отражая состояние снабжения населения товарами и в тоже время она в значительной мере зависит от местных условий.

Состав и объем бытовых отходов чрезвычайно разнообразны и зависят не только от страны и местности, но и от времени года и от многих других факторов.

Бумага и картон составляют наиболее значительную часть отходов (до 40% в развитых странах). Вторая по величине категория в России - это так называемые органические, в т.ч. пищевые, отходы; металл, стекло и пластик составляют по 7-9% от общего количества отходов. Примерно по 4% приходится на дерево, текстиль, резину и т.д.

На общее накопление влияют следующие факторы:

         степень благоустройства зданий /наличие мусоропроводов, системы

         отопления, тепловой энергии для приготовления пищи, водопровода и

         канализации);

         развитие сети общественного питания и бытовых услуг;

         уровень производства товаров массового спроса и культура торговли;

         уровень охвата коммунальной очисткой культурно-бытовых и общественных

         организаций;

         климатические условия.

По последним данным, производство бытовых отходов колеблется между 0,5 и 1,2 килограмма на человека в день. Данные показатели имеют тенденцию к постоянному увеличению, что вызвано экономическим ростом стран. Существуют также периоды, когда производство бытовых отходов значительно возрастает. В этой связи мы полагаем, что показатель производства отходов на человека в день равняется 1 кг.

В настоящий момент наиболее распространенный способ уничтожения отходов - полигоны. Однако, этот простой способ сопровождают следующие проблемы:

         Чрезмерно быстрое переполнение существующих полигонов из-за большого объема и малой плотности размещаемых отходов. Без предварительного уплотнения средняя плотность отходов составляет 200-220 кг/м3, которая достигает всего лишь 450-500 кг/м3 после уплотнения с использованием мусоровозов.

         Отрицательные факторы для окружающей среды: заражение подземных вод выщелачиваемыми продуктами, выделение неприятного запаха, разброс отходов ветром, самопроизвольное возгорание полигонов, бесконтрольное образование метана и неэстетичный вид являются только частью проблем, беспокоящих экологов и вызывающих серьезные возражения со стороны местных властей.

         Отсутствие площадей, пригодных для размещения полигонов на удобном расстоянии от крупных городов. Расширение городов вытесняет полигоны на все более дальнее расстояние. Данный фактор в сочетании с ростом цен на землю увеличивает стоимость транспортировки .

         Невозможность устранения полигонов.

На территории жилого дома выделена специальная площадка для размещения контейнеров с удобными подъездами для транспорта. Площадка открытая, с водонепроницаемым покрытием и огражденная зелеными насаждениями.

Бытовые отходы вывозятся мусоровозным транспортом. При временном хранении отходов в дворовых сборниках исключена возможность их загнивания и разложения. Поэтому срок хранения в холодное время года (при температуре -5° и ниже) должен быть не более трех суток, в теплое время (при плюсовой температуре свыше +5°) не более одних суток (ежедневный вывоз). Периодичность удаления отходов согласовывается с местными учреждениями санитарно-эпидемиологической службы.

Для сбора твердых бытовых отходов применяются стандартные металлические контейнеры.

Площадки для установки контейнеров должны удалены от жилых домов, детских учреждений, спортивных площадок и от мест отдыха населения на расстояние 20 м, но не более 100 м.

Согласно [28] накопление бытовых отходов по назначению проектируемого объекта составляет: 1500л на 1 человека в год для общественных зданий.

Кол-во жильцов = 105чел (из расчета 18м2 на человека)

(105·1,5·1,2)/365=0,52 м 3 - в сутки

,2-коэффициент суточной неравномерности накопления мусора.

Крупногабаритные бытовые отходы составляют 5% от 2,10 - 0,1 м2.

Объем мусороконтейнера - 0,75 м 3.

,52/0,75=0,69≈1

Следовательно, необходим 1 контейнер, при условии ежедневного вывоза мусора.



7.2 Предотвращение загрязнения почвы при эксплуатации


Проектом предусматриваются следующие мероприятия.

Снятие плодородного слоя почвы с территории строительной площадки и складирование его в отвалы в соответствии с требованиями [29] и [30]. Глубина снятия плодородного слоя почвы принимается равной 20 см. Снятый почвенный слой земли используется при благоустройстве территории, а оставшаяся часть плодородной земли передается МУП «Вологдазеленстрой» для озеленения городских объектов. Срезка почвенного слоя производится экскаватором или бульдозером.

Рекультивация земель выполняется в границах благоустройства в соответствии с требованиями [31]. Засыпка ям и канав неплодородным глинистым грунтом. Запрещается засыпка ям, канав и низин строительным мусором.

Засев плодородного слоя семенами газонных трав из расчета 200 кг/га.

Озеленение территории. Площадь озеленения, включая газоны, равна 8087,43 м2. Для озеленения используются: береза - 20 шт., кизильник черноплодный - 437 шт., липа - 19 шт., спирея - 34 шт., боярышник - 8 шт., сирень венгерская - 48 шт, снежноягодник - 336 шт., шиповник -104 шт. и акация желтая -76 шт.. Посадочный материал приобретается в специальных питомниках или при их содействии, должен иметь сортовое и карантинное свидетельство и быть этикетированным. Озеленение территории проводится в следующих целях:

санитарно- гигиенической защиты жителей и пешеходов от пыли, шума, чрезмерного воздействия солнечных лучей, загрязнения воздуха выхлопными газами;

улучшение влажностно-температурного состояния воздуха;

архитектурно- декоративного оформления.

Решения приняты в соответствии с требованиями [28].

Охрана почв от загрязнения должна осуществляться с учетом следующих требований:

определение норм, сроков и техники внесения удобрений, химических мелиорантов и других средств химизации с учетом данных агрохимического обследования почв, прогнозов появления вредителей и болезней, фактического засорения посевов;

использование в качестве удобрений и химических мелиорантов отходов промышленности и жилищно-коммунального хозяйства после детального изучения их химического состава, не допуская внесения в почву отходов, содержащих тяжелые металлы и другие токсичные элементы и соединения;

включение в проекты на новые предприятия и технологические линии очистных сооружений от всех загрязняющих почву компонентов;

утилизация и захоронение выбросов, сбросов, отходов, стоков и осадков сточных вод с соблюдением мер по предотвращению загрязнения почв;

транспортирование и хранение пестицидов в соответствии с [32]

Основными критериями, используемыми для оценки степени загрязнения почв, должны быть предельно допустимые количества (ПДК) и ориентировочные допустимые количества (ОДК) химических веществ в почве по [33], нормативы допустимые количеств загрязняющих веществ в смежных природных средах, показатели санитарного состояния почв.

К категории загрязненных следует относить почвы, в которых количество загрязняющих веществ находится на уровне или выше предельно допустимых количеств.

Особое внимание следует уделять почвам, прилегающим к предприятиям и объектам промышленности, жилищно-коммунального и сельского хозяйств, транспорта, которые по характеру своей деятельности могут загрязнять почву посредством выбросов, сбросов, отходов, стоков и осадков сточных вод.

При проведении контроля за загрязнением почв следует учитывать класс опасности химических веществ по [34] <file:///C:\Program%20Files\StroyConsultant\Temp\3606.htm>, степень опасности патогенных и условно-патогенных организмов и соблюдать следующие требования:

использовать физико-химические и биологические методы, позволяющие получить достоверную качественную и количественную информацию о наличии загрязнителей в почве. Пределы обнаружения контролируемых веществ должны быть не выше нормативов допустимого количества этих веществ в почве;

регистрировать в журналах качественный и количественный состав, объемы и даты выбросов, сбросов, отходов, стоков и осадков сточных вод; применение средств химизации с указанием объема и ассортимента фактически применяемых химических веществ, размеров обрабатываемой территории, способов и даты их внесения;

определять количество загрязняющих веществ, способных придавать почве фитотоксические свойства, а также оказывать отрицательное воздействие на качество почвы и растительной продукции в почвах, предназначенных для возделывания сельскохозяйственных культур в условиях защищенного грунта.



7.3 Охрана грунтовых вод


Под охраной подземных вод понимается система мер, направленных на предотвращение и устранение последствий загрязнения и истощения вод, на сохранение такого качественного и количественного состояния подземных вод, которого позволяет использовать в хозяйстве.

Охрана подземных вод включает:

осуществление мер по предотвращению и ликвидации утечек сточных вод и загрязняющих веществ с поверхности земли в горизонты подземных вод;

повышение уровня очистки сточных вод и недопущение сброса в водотоки, водоемы и подземные водоносные горизонты неочищенных сточных вод;

строгое соблюдение требований по порядку проведения разведки на подземные воды, по проектированию, строительству и эксплуатации водозаборов подземных вод;

систематический контроль за состоянием подземных вод и окружающей среды, в том числе на участках водозаборов и в районах крупных промышленных объектов;

проведение других водоохранных мероприятий по защите подземных вод.

Главные источники загрязнения подземных вод:

утечки из канализационных коллекторов;

просачивание загрязненных атмосферных осадков сквозь загрязненные почвы;

засыпанные и застроенные свалки;

утечки и фильтрация из очистных сооружений, технологических коммуникаций и с канализированных и неканализированных проплощадок.



7.3.1 Методы защиты

На территории застройки защиту от подтопления и загрязнения решают с помощью профилактических и радикальных методов. Профилактические методы защиты предусматривают организационные и инженерные мероприятия. Организационные сводятся к правильной эксплуатации водосодержащих подземных сетей, в том числе и дренажных, и к контролю за технологией строительных работ. Инженерные мероприятия включают рациональную организацию рельефа и поверхностного стока, устройства защитной гидроизоляции в зданиях и сооружениях, а при необходимости профилактических дренажей - систем, защищающих от капиллярных и подземных вод.

Дренажи подразделяют по конструктивному решению, степени гидродинамического совершенства, расположению относительно защищаемой территории и источника питания. В зависимости от конструкции элементов захвата грунтовых вод дренажи подразделяют на горизонтальные, вертикальные и комбинированные.

Горизонтальные дренажи с самотечным удалением воды наиболее распространенными в городском строительстве. Простейший вид этой конструкции - открытый или заполненный дренирующим материалом лоток, но чаще - труба, снабженная фильтрующим устройством.

Вертикальные дренажи - трубчатые колодцы, фильтрующая часть которых значительно заглублена в водоносный пласт. Удаление воды из них происходит за счет принудительной откачки. Сочетание горизонтального и вертикального дренажа называют комбинированным.

В зависимости от расположения дренажа относительно защищаемой территории и источника поступления подземных вод различают однолинейную, двух линейную, систематическую и контурную системы.

Однолинейные системы представляют собой преграды, перехватывающие грунтовые воды, поступающие на территорию со склона или водоема. в первом случае их называют головными, во втором - береговыми. Их сочетание дает двухлинейную систему. Эти системы дренажа относят к общим, так как они обеспечивают общее понижение уровня подземных вод на территории застройки. Такие дренажи чаще проектируют в рамках инженерной подготовки для освоения новых территорий под застройку, сочетая их при необходимости с местными.

Местные дренажи решают локальные задачи, поэтому их располагают по контуру защищаемых объектов. В зависимости от конкретных условий проектируют кольцевой, прифундаментный (пристенный) и пластовый дренаж.

Проектирование дренажей включает выбор конструкций и систем дренажа, трассирование сети в плане и проведение необходимых расчетов. Проектируя дренажные системы, разрабатывают альтернативные варианты. Поэтому выбор такого решения дренажной системы базируется на принципах учета надежности эксплуатации затрат. Кроме того, принимают во внимание возможные экологические последствия, связанные с понижением УГВ.

В условиях городской застройки прибегают к проектированию не одной, а нескольких систем дренажа в пределах защищаемой территории. Сочетание тех или иных систем дренажа предопределяется не только гидрогеологическими условиями и различной нормой осушения отдельных площадок, но и особенностями планировочного решения застройки, влияющего на размещение трассы дренажа.

Трассы дренажей проектируют, учитывая общие требования размещения подземных сетей, обеспечивая эффективность работы водопонижающих сооружений. По этим соображениям их размещают вне проезжей части улиц и за пределами отмостки зданий, в местах, где дренажами обеспечивается максимальный перехват грунтовых вод. Когда питание этих вод происходит за счет атмосферных осадков (инфильтрации), трассу дренажа прокладывают по возможности в зоне максимальной инфильтрации осадков.

Для обеспечения высокой надежности в процессе эксплуатации к геокомпозитам предъявляются следующие требования: износостойкость, сохранность в рабочем состоянии на весь срок службы конструкции, геотекстильный фильтр должен пропускать воду и отсеивать грунт, геотекстильный фильтр не должен излишне деформироваться и ограничивать доступ влаги, высокая био- и химическая стойкость

Дренажные трубы подбираются и проектируются в соответствии с требованиями достаточной водопропускной способности, прочности при воздействии на них давления грунта, стойкости к агрессивным грунтовым водам, удобства выполнения и эксплуатации дренажа. Трубы укладывают в траншеи шириной не менее 0,5 м на песчано-гравийную или гравийную подготовку. Вокруг труб устраивают фильтры. Наименьшие допустимые уклоны водоприемных труб в зависимости от их диаметра должны находиться в пределах от 0,001 (при d = 500 мм) до 0,007 (d = 150 мм).

Допустимое отклонение от проектного расположения трубчатого дренажа не должно превышать 500 мм . При укладке дренажных труб допустимое отклонение от оси трубы по горизонтали составляет не более 50 мм, а по вертикали - не более 20 мм.

В данном проекте запроектирована дренажная система из пластмассовых труб. Это связано с их преимуществами перед ранее применявшимися материалами. В первую очередь следует отметить легкость и удобство при транспортировке и монтаже, гибкость конструкции, а также высокую коррозионную стойкость в агрессивных средах.

Трубы изготавливают из полиэтилена низкого давления (ПЭНД) и поливинилхлорида (ПВХ) с круглыми отверстиями диаметром до 4 мм и щелевидными - шириной 0,8-5-1,5 мм.

Отверстия в трубах могут быть расположены по всему периметру. Отдельные звенья соединяют между собой специальными пластиковыми муфтами либо сваркой, что исключает их смещение относительно друг друга. Использование пластиковых муфт позволяет также стыковать дренажные трубы разного диаметра, что иногда бывает необходимо для обеспечения требований проекта

Рисунок 7.1 - Соединение дренажных труб с помощью муфты

Рисунок 7.2 - Пристенный дренаж с применением ПВХ труб на бетонном основании и дренажной оболочки «Дрениз»

Рисунок 7.3 - Схема дренажа блок-секции жилого дома по ул. Новгородской





заключение


Дипломный проект на тему многоэтажное жилое здание по улице Новгородской в г. Вологде. Секция Г выполнен в полном объёме 6 листов графической части и 112 печатных листов пояснительной записки. Пояснительная записка состоит из семи разделов: архитектурно-строительный, научно-исследовательский, расчетно-конструктивный, технологический, организационный, безопасность жизнедеятельности и экологический раздел. В чертежах отражены основные конструктивные решения, планы, разрезы, узлы.

В архитектурно - строительном разделе разработано архитектурно-планировочное решение здания, конструктивное решение здания (основные конструктивные элементы здания), инженерное обеспечение здания.

В расчетно-конструктивном разделе дипломного проекта выполнен расчет свайных фундаментов, расчет колонны первого этажа.

В технологическом разделе разработана технологическая карта на кладочно-монтажный процесс.

В организационном разделе разработан стройгенплан объекта на период возведения надземной части с таблицами поставки материалов, движения рабочих кадров и основных строительных машин по объекту.

В разделе безопасность жизнедеятельности рассмотрены вопросы: анализ опасных и вредных производственных факторов при укладке фундаментов; меры по обеспечению безопасных и здоровых условий труда при укладке фундаментов; расчет и выбор системы молниезащиты здания; оценка возможных чрезвычайных (аварийных) ситуаций на предприятии

В экологическом разделе рассмотрен вопрос по удалению бытовых отходов.





список использованных источников


1.       СП 54.13330.2011. Свод правил. Здания жилые многоквартирные: актуализированная редакция СНиП 31-01-2003: утв. Минрегионом РФ 24.12.2010 № 778. - Введ. 20.05.2011. - Москва: Минрегион России; ОАО "ЦПП", 2011. - 39 с.

.        ГОСТ 379-2015. Кирпич, камни, блоки и плиты перегородочные силикатные. Общие технические условия. - Введ. 01.10.2015. - Москва: Стандартинформ, 2015. -22 с.

.        ГОСТ 24700-99. Блоки оконные деревянные со стеклопакетами. Технические условия. - Введ. 01.01.2001. - Москва: Госстрой России, ГУП ЦПП, 2000. - 54 с.

.        ГОСТ 23166-99. Блоки оконные. Общие технические условия. - Введ. 01.01.2001. - Москва: Госстрой России, ГУП ЦПП, 2000. - 36 с.

.        ГОСТ 9561-91. Плиты перекрытий железобетонные многопустотные для зданий и сооружений. Технические условия. - Введ. 01.01.1992. - Москва: Издательство стандартов, 1992. - 22 с.

.        ГОСТ 30494-2011. Здания жилые и общественные. Параметры микроклимата в помещениях. Технические условия. - Введ. 01.01.2013. - Москва: Стандартинформ, 2013. - 16 с.

.        СП 50.13330.2012. Свод правил. Тепловая защита зданий: актуализированная редакция СНиП 23-02-2003: утв. Минрегионом РФ 30.06.2012 № 265. - Введ. 01.07.2013. - Москва: Минрегион России, 2012. - 100 с.

.        СП 131.13330.2012. Свод правил. Строительная климатология: актуализированная редакция СНиП 23-01-99* (с Изменением N 2): утв. Минрегионом РФ 30.06.2012 № 275. - Введ. 01.01.2013. - Москва: Минрегион России, 2012. - 113 с.

.        СП 31.13330.2012. Свод правил. Водоснабжение. Наружные сети и сооружения: актуализированная редакция СНиП 2.04.02-84* (с Изменением N 1,2): утв. Минрегионом РФ 29.12.2011 № 635/14. - Введ. 01.01.2013. - Москва: Минрегион России, 2015. - 128 с.

.        СП 30.13330.2012. Свод правил. Внутренний водопровод и канализация зданий: актуализированная редакция СНиП 2.04.01-85*: утв. Минрегионом РФ 29.12.2011 № 626. - Введ. 01.01.2013. - Москва: Минрегион России, 2012. 65 с.

.        ГОСТ 18599 - 2001. Трубы напорные из полиэтилена. Технические условия (с Изменениями N 1, 2). - Введ. 01.01.2003. - Москва: ИПК Издательство стандартов, 2002. - 97 с.

.        СП 73.13330.2012. Свод правил. Внутренние санитарно-технические системы зданий: аактуализированная редакция СНиП 3.05.01-85: утв. Минрегионом РФ 29.12.2010 №635/17. - Введ. 01.01.2013 - Москва: 2013. - 46 с.

.        СП 24.13330.2011. Свод правил. Свайные фундаменты: актуализированная редакция СНиП 2.02.03-85: утв. Минрегионом РФ 27.12.2010 №786. - Введ. 20.05.2011 - Москва: 2011. - 86 с.

.        СП 15.13330.2012. Свод правил. Каменные и армокаменные конструкции: Актуализированная редакция СНиП II-22-81*: утв. Минрегионом РФ 29.12.2011 № 635/5 - Введ. 01.01.2013. - Москва: Минрегион России, 2012. - 86 с.

.        СП 22.13330.2011. Свод правил. Основания зданий и сооружений: актуализированная редакция СНиП 2.02.01-83*: утв. Минрегионом РФ 28.12.2010 №823. - Введ. 20.05.2011 - Москва: 2011. - 162 с.

.        ГОСТ 12.1.046-2014 ССБТ. Строительство. Нормы освещения строительных площадок. - Введ. 01.07.2015. - Москва: Стандартинформ, 2015. - 15 с.

.        ГОСТ 23407-78. Ограждения инвентарные строительных площадок и участков производства строительно-монтажных работ. Технические условия. - Введ. 01.07.1979. - Москва: ИПК Издательство стандартов, 2002. - 8 с.

.        СНиП 3.05.06-85. Строительные нормы и правила. Электротехнические устройства: утв. Государственным комитетом СССР по делам строительства 11.12.1985 № 215. - Введ. 01.07.1986 - Москва: ГУП ЦПП, 2001. - 48с.

.        СНиП 3.05.03-85. Строительные нормы и правила. Тепловые сети: утв. Государственным комитетом СССР по делам строительства 31.10.1985 № 178. - Введ. 01.07.1986 - Москва: ЦИТП Госстроя СССР, 1986. - 68с.

.        СП 129.13330.2011. Свод правил. Наружные сети и сооружения водоснабжения и канализации. - Введ. 27.07.2001 - Москва: Минрегион России, 2011. -54с.

.        СП 62.13330.2011*. Свод правил. Газораспределительные системы. Актуализированная редакция СНиП 42-01-2002 (с Изменением N 1): утв. Минрегионом России 27.12.2010 № 780. - Введ. 01.01.2013 - Москва: Госстрой, 2014. -102с.

.        СП 12-135-2003. Свод правил. Безопасность труда в строительстве. Отраслевые типовые инструкции по охране труда): утв. Госстроем России 08.01.2003 № 2. - Введ. 01.01.2003 - Москва: ФГУП ЦПП, 2003. -151с.

.        СП 48.13330.2011. Свод правил. Организация строительства): утв. Минрегионом России 27.12.2010 № 781. - Введ. 20.05.2011 - Москва: Минрегион России, 2010. -21с.

.        СНиП 12-03-2001. Строительные нормы и правила. Безопасность труда в строительстве. ЧастьI. Общие требования: утв. Госстроем России 23.07.2001 № 80. - Введ. 17.09.2002 - Москва: Минрегион России, 2002. -48с.

.        ГОСТ Р 52086-2003. Опалубка. Термины и определения. - Введ. 01.06.2003. - Москва: ИПК Издательство стандартов, 2003. - 41 с.

.        СП 28.13330.2012. Свод правил. Защита строительных конструкций от коррозии. Актуализированная редакция СНиП 2.03.11-85: утв. Минрегионом России 29.12.2011 № 625. - Введ. 01.01.2013 - Москва: Минрегион России, 2012. -35с.

.        СП 71.13330.2011. Свод правил. Изоляционные и отделочные покрытия. - Введ. 18.07.2011 - Москва: Минрегион России, 2011. -27с.

.        СП 42.13330.2011. Свод правил. Градостроительство. Планировка и застройка городских и сельских поселений: утв. Минрегионом России 20.12.2010 № 820. - Введ. 20.05.2011 - Москва: Минрегион России, 2011. -110с.

.        ГОСТ 17.5.3.06-85. Охрана природы. Земли. Требования к определению норм снятия плодородного слоя почвы при производстве земляных работ. - Введ. 01.07.1986. - Москва: ИПК Издательство стандартов, 2002. - 63 с.

.        ГОСТ 17.4.3.02-85. Охрана природы. Почвы. Требования к охране плодородного слоя почвы при производстве земляных работ. - Введ. 01.01.1987. - Москва: ИПК Издательство стандартов, 2008. - 3с.

.        ГОСТ 17.5.3.05-84. Охрана природы. Рекультивация земель. Общие требования к землеванию. - Введ. 01.01.1985. - Москва: ИПК Издательство стандартов, 2002. - 4с.

.        ГОСТ 14189-81. Пестициды. Правила приемки, методы отбора проб, упаковка, маркировка, транспортирование и хранение. - Введ. 01.07.1982. - Москва: ИПК Издательство стандартов, 2002. - 40с.

.        ГОСТ 27593-88. Почвы. Термины и определения. - Введ. 01.07.1988. - Москва: Стандартинформ, 2008. - 11с.

.        ГОСТ 17.4.1.02-83. Охрана природы. Почвы. Классификация химических веществ для контроля загрязнения. - Введ. 01.01.1985. - Москва: Стандартинформ, 2008. - 4с.

ПРИЛОЖЕНИЕ

Калькуляция затрат труда и машинного времени на типовой этаж

Наименование работ

Ед. изм.

Кол- во

Обоснование норм ЕНиР

Н.вр. чел´ч

Трудоемкость чел´ч

Рекомендуемый состав звена





на бри-гаду

на маш-та

на бри-гаду

на маш-та


1

2

3

4

5

6

7

8

9

1. Выгрузка кирпича башенным краном грузоподъемностью до 25 т поддонами массой до 1т

100 т

8,69

Е1-5-т.2 п. 2 а,б

12

6,1

104,28

53,01

Машинист6р-1 Такелажник2р-2

2. Выгрузка утеплителя до 1т башенным краном грузоподъемностью до 25 т

100 т

0,01

Е1-5-т.2 п. 2 а,б

12

6,1

0,12

0,06

Машинист6р-1 Такелажник2р-2

3. Выгрузка плит перекрытия башенным краном грузоподъемностью до 25 т массой до 1,5т

100 т

0,56

Е1-5-т.2 п. 3 а,б п. 4 а,б п. 5 а,б п. 6 а,б

8,8

4,4

4,928

2,464

Машинист6р-1 Такелажник2р-2

до 2 т

100 т

0,47


7,2

3,6

3,384

1,692


до 3 т

100 т

0,61


5,4

2,7

3,294

1,647


до 4 т

100 т

0,21


4,6

2,3

0,966

0,483


4. Выгрузка перемычек башенным краном грузоподъемностью до 25 т массой до 0,5 т

100 т

0,28

Е1-5-т.2 п. 1 а,б

22

11

6,16

3,08

Машинист6р-1 Такелажник2р-2

5. Устройство и разборка блочных подмостей









а) под наружные стены толщиной 680 мм

10 м3

50,27

Е 3-20, т.2, п.3а,б

0,93

0,31

46,75

15,58

Машинист 4р-1 Плотник 4р-1 Плотник 2р-2

б) под внутренние стены толщиной 380 мм

10 м3

23,19

Е 3-20, т.2, п.1 а,б

1,44

0,48

33,39

11,13


6. Подача кирпича башенным краном грузоподъемностью до 25 т на поддоне до 300 шт.

1000 шт.

249,22

Е1-6 п. 3 а,б

0,42

0,21

104,67

52,34

Машинист5р-1 Такелажник2р-2

7. Подача раствора башенным краном грузоподъемностью до 25 т в бункере емк. 0.25 м3

1 м3

154,19

Е1-6 п. 9 а,б

0,84

0,42

129,52

64,76

Машинист5р-1 Такелажник2р-2

8. Подача утеплителя массой до 1 т башенным краном грузоподъемностью до25 т

100 т

0,01

Е1-6 п. 18 а,б

17

8,5

0,68

0,34

Машинист5р-1 Такелажник2р-2

9. Подача плит перекрытия, лестн. маршей и перемычек башенным краном грузоподъемностью до 25 т









массой до 0,5 т

100т

0,28

Е1-6 п. 17 а,б

23

11,5

6,44

3,22

Машинист5р-1 Такелажник2р-2

массой до 2 т

100т

0,47

Е1-6 п. 20 а,б

6,4

3,2

3,008

1,504

Машинист5р-1 Такелажник2р-2

массой до 3 т

100т

0,61

Е1-6 п. 22 а,б

4,4

2,2

2,684

1,342

Машинист5р-1 Такелажник2р-2

массой до 4 т

100т

0,21

Е1-6 п. 24 а,б

3,2

1,6

0,672

0,336

Машинист5р-1 Такелажник2р-2

10. Кладка наружных стен толщиной 680 мм с расшивкой

1 м3

502,75

Е3-5 т. 3, п.6 б

3,3


1659,075


Каменщик 5р-1 Каменщик 3р-2

11. Теплоизоляция стен плитами Пенополистирол ПСБ-С 35

1 м2

201

Е11-42 а (ВЧ-1)

0,374


75,17


Теплоизол. 4р-1 Теплоизол. 3р-1 Теплоизол. 2р-1

12. Кладка внутренних стен толщиной 380 мм под штукатурку

1 м3

231,9

Е3-5 т. 3, п.5б

3,8


881,22


Каменщик 5р-1 Каменщик 3р-2

13. Укладка плит перекрытия до 5 м2

1 эл

22

Е4-1-7 п. 2 а,б

0,56

0,14

12,32

3,08

Монтажник 4р-1 Монтажник 3р-2 Монтажник 2р-1 Машинист 6р-1

14. Укладка плит перекрытия до 10 м2

1 эл

58

Е4-1-7 п. 3 а,б

0,72

0,18

41,76

10,44

Монтажник 4р-1 Монтажник 3р-2 Монтажник 2р-1 Машинист 6р-1

15.Установка лестничных маршей

1 эл.

4

Е4-1-10 п. 7 а,б

1,4

0,35

5,6

1,4

Монтажник 4р-1 Монтажник 3р-2 Монтажник 2р-1 Машинист 6р-1

16. Кладка брусковых перемычек массой до 0,5т

1 проем

28

Е3-16 п. 1 а,б

0,45

0,15

12,6

4,2

Каменщик 4р-1 Каменщик 3р-1 Каменщик 2р-1 Машинист 5р-1

17. Заливка швов плит перекрытия

100 м

10,26

Е4-1-26 п. 3б

6,4


65,66


Монтажник 4р-1 Монтажник 3р-1

18. Устройство вентканалов

1 м

9,5

Е3-15 т. 2, п.4

0,83


7,89


Каменщик 4р-1 Каменщик 3р-1



Похожие работы на - Строительство многоэтажного жилого здания в городе Вологде



Не нашли материал для своей работы?
Поможем написать уникальную работу
Без плагиата!
