Моделирование объекта защиты

Содержание

ВВЕДЕНИЕ

Моделирование объекта защиты

Возможные каналы утечки информации

Модель защиты помещения от угроз, реализуемых по каналам утечки информации

.1 Утечка информации через строительные конструкции и инженерно-технические системы

.2 Прослушивание телефонных переговоров

.3 Съем информации за счет электромагнитных излучений проводных линий 220 B, выходящих за пределы контролируемой зоны

СЛУЖЕБНАЯ ЗАПИСКА

ЗАКЛЮЧЕНИЕ

СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ

ПРИЛОЖЕНИЕ А

Используемые сокращения

ВСС - внутренняя сеть связи

ГТС - городская телефонная сеть

ИБ - информационная безопасность

КЗ - контролируемая зона

НСД - несанкционированный доступ

ПО - программное обеспечение

ПЭМИ - побочные электромагнитные излучения

СЗИ - средство защиты информации

СКУД - система контроля и управления доступом

Термины и определения

Аттестация объектов информатизации - комплекс организационно-технических мероприятий, в результате которых посредством специального документа - "Аттестата соответствия" подтверждается, что объект соответствует требованиям стандартов или иных нормативно-технических документов по безопасности информации, утвержденных Гостехкомиссией (ФСТЭК) России [1].

Вспомогательные технические средства и системы - технические средства и системы, не предназначенные для передачи, обработки и хранения конфиденциальной информации, размещаемые совместно с основными техническими средствами и системами или в защищаемых помещениях. [2].

Контролируемая зона - это пространство (территория, здание, часть здания), в котором исключено неконтролируемое пребывание сотрудников и посетителей организации, а также транспортных средств [2].

Основные технические средства и системы - технические средства и системы, а также их коммуникации, используемые для обработки, хранения и передачи конфиденциальной информации [2].

Введение


Современный этап развития общества характеризуется возрастающей ролью информационной сферы, представляющей собой совокупность информации, информационной инфраструктуры, субъектов, осуществляющих сбор, формирование, распространение и использование информации, а также системы регулирования возникающих при этом общественных отношений. Информационная сфера, являясь системообразующим фактором жизни общества, активно влияет на состояние политической, экономической, оборонной и других составляющих безопасности. Национальная безопасность существенным образом зависит от обеспечения информационной безопасности, и в ходе технического прогресса эта зависимость будет возрастать [18].

Под информационной безопасностью понимают состояние защищенности собственно информации и её носителей (человека, органов, систем и средств, обеспечивающих получение, обработку, хранение, передачу и использование информации) от различного вида угроз. Источники этих угроз могут быть преднамеренными (то есть умышленными) и непреднамеренными. Комплекс организационных мер, программных, технических и других методов и средств обеспечения безопасности информации образует систему защиты информации. Проблема защиты, стоящая перед современным бизнесом, сводится к задаче рассмотрения всего спектра имеющихся решений и выбора правильной их комбинации. Сегодня предлагается немало технологий и соответствующих средств защиты [18].

Основная цель данной работы - смоделировать объект защиты по исходным данным, описать возможные угрозы утечки информации и спроектировать систему защиты для данного объекта.

1
Моделирование объекта защиты


Объект защиты - помещение, размером 15х15м, высотой 3 м, расположенное на третьем (последнем) этаже здания. Здание огорожено и находится в контролируемой зоне, т.к. имеется пункт охраны. В помещении проводятся переговоры секретного характера [19].

Доступ в помещение имеют только сотрудники организации, имеющие соответствующий уровень допуска [19].

В помещении циркулирует семантическая речевая информация, источниками которой могут быть:

-       руководитель организации;

-       другие должностные лица организации;

-       представители организаций, с которыми проходят переговоры;

-       технические средства обработки и хранения информации;

-       технические средства передачи информации [19].

Источники информации располагаются на столах помещения, в книжных шкафах, в сейфе, на компьютерах, на экранах мониторов, на экране видеопроектора [19].

Помещение оснащено одним ПЭВМ, одним принтером и одним сканером. Также имеются радиоприемник, телевизор и другие бытовые радиосредства. В помещении осуществляется радиотрансляция, телефонные переговоры проходят по четырем телефонам (1 ГТС, 3 ВСС) [19].

Сверху от данного помещения располагается кладовая комната данной организации, снизу - помещение неизвестной организации, слева - архив, справа - отдел информационной безопасности [19].

В помещении два пластиковых окна, размером 3х1,5 м, одна деревянная не звукоизоляционная дверь, размером 0,95х2,05 м. Одно окно выходит во двор, другое - на улицу, дверь выходит в приемную комнату. Трубы отопления выходят в правую стену помещения. В помещении одна фаза электропитания 220В, имеется заземление, расчетная нагрузка электропотребления - 10 кВт. Наружные стены в помещении бетонные, толщиной 0,8 м, внутренние стены толщиной 0,6 м [19].

Рисунок 1 - Схема расположения здания [3], [4], [5], [6]


Рисунок 2 - план защищаемого помещения [3], [4], [5], [6]

Рисунок 3 - размещение защищаемого помещения относительно этажей [3], [4], [5], [6]

Рисунок 4 - схема прокладки линий пожарно-охранной сигнализации и линий телефонной связи [3], [4], [5], [6]

Рисунок 5 - схема розеточной и осветительной сети [3], [4], [5], [6]

2
Возможные каналы утечки информации


В работе рассматриваются следующие источники информации:

-       руководитель организации;

-       должностные лица организации;

-       представители других организаций, с которыми проводятся переговоры;

-       технические средства обработки и хранения информации (в данном помещении такими средствами являются ПЭВМ и машинные носители информации);

-       технические средства передачи информации (в данном помещении такими средствами являются телефоны ГТС и ВСС).

Таблица 1 - Каналы утечки информации для руководителя организации

Канал утечки информации

Угроза

Акустический

1. Утечка информации через вентиляционное отверстие. 2. Утечка информации через дверь. 3. Утечка информации через строительные конструкции и инженерно-технические системы (выходящая за пределы контролируемой зоны система отопления, пол, потолок, стены, окна, дверь). 4. Съем информации через окна с помощью направленного микрофона или лазера. 5. Прослушивание телефонных переговоров.

Оптический

1. Съем акустической информации (чтение по губам). 2. Съем информации с помощью видео-закладок.

Радиоэлектронный

1. Электромагнитные излучения проводных линий 220 B, выходящие за пределы контролируемой зоны. 2. Электромагнитные излучения проводных слаботочных линий передачи информации, выходящих за пределы контролируемой зоны. 3. Высокочастотный канал утечки в бытовых радиосредствах. 4. Съем информации с помощью радио-закладок.

Вещественный

1. Утечка информации через обслуживающий персонал. 2. Неправильная утилизация технических средств передачи, обработки и хранения информации.

Таблица 2 - Каналы утечки информации для должностных лиц организации

Канал утечки информации

Угроза

1

2

Акустический

1. Утечка информации через вентиляционное отверстие. 2. Утечка информации через дверь. 3. Утечка информации через строительные конструкции и инженерно-технические системы (выходящая за пределы контролируемой зоны система отопления, пол, потолок, стены, окна, дверь). 4. Съем информации через окна с помощью направленного микрофона или лазера. 5. Прослушивание телефонных переговоров.

Оптический

1. Съем акустической информации (чтение по губам). 2. Съем информации с помощью видео-закладок.

Радиоэлектронный

1. Электромагнитные излучения проводных линий 220 B, выходящие за пределы контролируемой зоны. 2. Электромагнитные излучения проводных слаботочных линий передачи информации, выходящих за пределы контролируемой зоны.

Радиоэлектронный

3. Высокочастотный канал утечки в бытовых радиосредствах. Съем информации с помощью радио-закладок.

Вещественный

1. Утечка информации через обслуживающий персонал. 2. Неправильная утилизация технических средств обработки, хранения и передачи информации.


Таблица 3 - Каналы утечки информации для представителей других организаций

Канал утечки информации

Угроза

Акустический

1. Утечка информации через вентиляционное отверстие. 2. Утечка информации через дверь. 3. Утечка информации через строительные конструкции и инженерно-технические системы (выходящая за пределы контролируемой зоны система отопления, пол, потолок, стены, окна, дверь). 4. Съем информации через окна с помощью направленного микрофона или лазера. 5. Прослушивание телефонных переговоров.

Оптический

1. Съем акустической информации (чтение по губам). 2. Съем информации с помощью видео-закладок.

Радиоэлектронный

1. Электромагнитные излучения проводных линий 220 B, выходящие за пределы контролируемой зоны. 2. Электромагнитные излучения проводных слаботочных линий передачи информации, выходящих за пределы контролируемой зоны. 3. Высокочастотный канал утечки в бытовых радиосредствах. 4. Съем информации с помощью радио-закладок.

Вещественный

1. Утечка информации через обслуживающий персонал. 2. Неправильная утилизация технических средств обработки, хранения и передачи информации.


Таблица 4 - Каналы утечки информации для технических средств обработки и хранения информации

Канал утечки информации

Угроза

1

2

Оптический

1. Съем информации с помощью видео-закладок.

Радиоэлектронный

1. Электромагнитные излучения проводных линий 220 B, выходящие за пределы контролируемой зоны. 2. Съем информации с помощью радио-закладок. 3. Утечка информации за счет ПЭМИ.

Вещественный

1. Утечка информации через обслуживающий персонал. 2. Неправильная утилизация технических средств обработки и хранения информации.


Таблица 5 - Каналы утечки информации для технических средств передачи информации

Канал утечки информации

Угроза

Акустический

1. Прослушивание телефонных переговоров.

Радиоэлектронный

1. Электромагнитные излучения проводных слаботочных линий передачи информации, выходящих за пределы контролируемой зоны. 2. Съем информации с помощью радио-закладок.

Вещественный

1. Утечка информации через обслуживающий персонал. 2. Неправильная утилизация технических средств передачи информации.

Таким образом, основываясь на данных в таблицах 1,2,3,4,5, можно сделать вывод, что основными угрозами утечки информации, циркулирующей в рассматриваемом помещении, являются:

-       утечка информации через вентиляционное отверстие;

-       утечка информации через дверь;

-       утечка информации через строительные конструкции и инженерно-технические системы (выходящая за пределы контролируемой зоны система отопления, пол, потолок, стены, окна, дверь);

-       съем информации через окна с помощью направленного микрофона или лазера;

-       прослушивание телефонных переговоров;

-       съем акустической информации (чтение по губам);

-       съем информации с помощью видео-закладок;

-       электромагнитные излучения проводных линий 220 B, выходящие за пределы контролируемой зоны;

-       утечка информации за счет ПЭМИ;

-       электромагнитные излучения проводных слаботочных линий передачи информации, выходящих за пределы контролируемой зоны;

-       высокочастотный канал утечки в бытовых радиосредствах;

-       съем информации с помощью радио-закладок;

-       утечка информации через обслуживающий персонал;

-       неправильная утилизация технических средств передачи, обработки и хранения информации.

3
Модель защиты помещения от угроз, реализуемых по каналам утечки информации



3.1    Утечка информации через строительные конструкции и инженерно-технические системы


Для обеспечения защиты помещения от данной угрозы можно применить как метод пассивной защиты (звукопоглощающие материалы), так и активной (система вибро-акустической защиты).

В случае применения пассивного метода, его стоимость будет составлять 217800 руб. (440 руб. - цена за 1м2 материала, 495 м2 = 225*2+15*3 - площадь, которую необходимо защитить, 440*495 = 217800 руб.) [10].

В случае использования активного метода защиты необходимо применять для этого сертифицированные средства защиты [2].

Если использовать систему вибро-акустической защиты «Соната-АВ» 3М, то она обойдется в 103840 руб. (генераторный блок - 21240 руб., вибро-излучатель 35 шт. - 82600 руб. (35*2360)). Количество датчиков рассчитывалось следующим образом:

-       на каждую створку окна - 1 излучатель (2 окна, каждое с четырьмя створками; итого - 8 шт.);

-       на пол и потолок по формуле (1).


где S- защищаемая площадь;

r - радиус подавления вибро-излучателя [8], [9].

Один вибро-излучатель ставится на 15-25 м2, значит, в среднем его радиус подавления равен 2,5 м:

S = p*r2

= 3,14*2,52

Пол и потолок имеют площадь 225 м2.

 = 12 штук.

Левая стена имеет площадь 45 м2.

 = 3 штук.

Итого, 8+12*2+3 = 35 штук.

3.2    Прослушивание телефонных переговоров


Так как телефонный аппарат является средством передачи информации, то необходимо применять для их защиты сертифицированные средства [2].

Для этого можно использовать устройство контроля и защиты телефонных линий "Сигнал-3". Но сертификат на данное устройство в данный момент переоформляется, а другие сертифицированные средства защиты обнаружены не были. Значит, защита от утечки информации с помощью данной угрозы реализуется с помощью организационных мероприятий - не осуществлять передачу секретной информации по телефонным аппаратам.

3.3    Съем информации за счет электромагнитных излучений проводных линий 220 B, выходящих за пределы контролируемой зоны


Для защиты от утечки информации за счет электромагнитных излучений проводных линий 220В можно использовать экранирование или сетевой фильтр ФСПК-40.

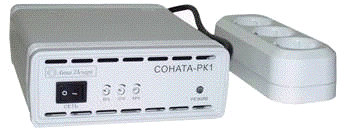

Для того, чтобы обеспечить пассивную защиту необходимо приобрести соответствующие экранированные кабели. Цена за 1 км такого кабеля составляет 5903 руб. В помещении необходимо 200м экранированного кабеля. Значит, 5903/5=1181 руб. Услуги электромонтажа составляют 100 руб./м. Итого, стоимость работ и кабелей составит 100*200+1181=21282руб [11], [12].

Применение активного метода защиты обойдется в 50 000 руб.

В помещении имеются следующие ОТСС и ВТСС:

-       1 ПЭВМ (0,5кВт);

-       видеопроектор (0,2 кВт);

-       радиоприемник (0,01 кВт);

-       телевизор (0,4кВт);

-       принтер (0,1кВт);

-       сканер(0,1кВт).

Общая потребляемая мощность всех приборов:

,5+0,2+0,01+0,4+0,1+0,1=1,31 кВт.

Максимальная мощность нагрузки сетевого фильтра, подключаемой через изделие, составляет 8,8кВт.

Следовательно, применение активной защиты будет оптимальным решением.

Таблица 6 - Модель защиты помещения

Наименование угрозы

Способы предотвращения угрозы

Средства предотвращения угрозы

Практическая реализация предотвращения угрозы



1

2

3

4



Утечка информации через вентиляционное отверстие

Установка средств активной защиты

Аудио-излучатели

Аудио-излучатель АИ-65 (1 шт. - в вентиляционное отверстие)



Утечка информации через дверь

Применение средств активной защиты, организационные меры

Вибро-излучатель, во время переговоров в приемной не должны находиться посторонние лица и дверь должна быть закрыта.

Вибро-излучатель ВИ-45 (1 шт.-на дверь)



Утечка информации через строительные конструкции и инженерно-технические системы (выходящая за пределы КЗ система отопления, пол, потолок, стены, окна, дверь)

Установка средств активной защиты, организационные меры

Система вибро-акустической защиты, во время переговоров в отделе ИБ должен находиться один сотрудник отдела

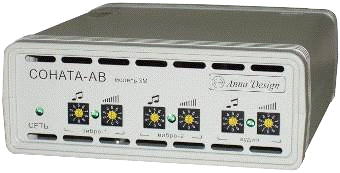

Система виброакустической защиты «Соната-АВ» 3М: генераторный блок (1 шт.);вибро-излучатель ВИ-65 (35 шт.)



Съем информации через окна с помощью направленного микрофона или лазера

Установка средств активной защиты

Система вибро-акустической защиты

Система виброакустической защиты «Соната-АВ» 3М: вибро-излучатель ВИ-65 (8 шт. на окна)



Прослушивание телефонных переговоров

Организационные меры

Не передавать секретную информацию по телефону




Оптический съем акустической информации (чтение по губам)

Использование средств пассивной защиты

Жалюзи на окнах

Вертикальные жалюзи (2 шт. - на 2 окна)



Съем информации с помощью видео-закладок

Проверка наличия скрытых видеокамер перед проведением переговоров

Обнаружитель скрытых видеокамер

Обнаружитель скрытых видеокамер "LD B1"

Съем информации за счет электромагнитных излучений проводных линий 220 B, выходящих за пределы КЗ

Установка средств пассивной защиты, организационные меры

Установка сетевого помехоподавляющего фильтра

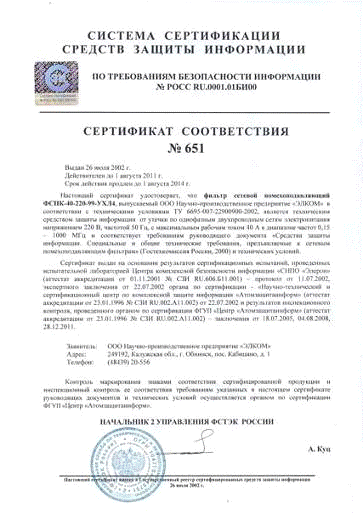

Фильтр сетевой помехоподавляющий ФСПК-40

Съем информации за счет ПЭМИ

Установка средств активной защиты

Установка средства защиты от ПЭМИ

Устройство комбинированной защиты от ПЭМИ + от наводок на ВТСС и их линии + от наводок на линии электропитания и заземления «Соната- РК1»

Съем информации за счет электромагнитных излучений проводных слаботочных линий передачи информации, выходящих за пределы контролируемой зоны

Установка средств активной защиты

Защита слаботочных линий от утечки за счет акустоэлектри- ческих преобразований и ВЧ-навязывания по телефонным линиям и по линиям систем оповещения и сигнализации

Блок питания «Соната-ИП1» Размыкатель телефонной линии «Соната-ВК1» Размыкатель линий оповещения и сигнализации «Соната-ВК2»

Высокочастотный канал утечки в бытовых радиосредствах

Установка средств активной защиты

Установка средства защиты от наводок на ВТСС и их линии

Устройство комбинированной защиты от ПЭМИ + от наводок на ВТСС и их линии + от наводок на линии электропитания и заземления «Соната- РК1» Сетевой фильтр DEFENDER ES 5M

Съем информации с помощью радио-закладок

Поиск радио-закладок

Использование поискового приемника (индикатора поля)

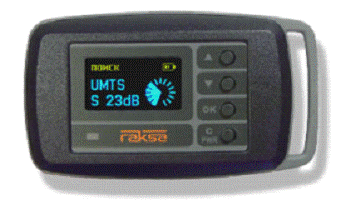

Индикатор поля RAKSA-120

Утечка информации через обслуживающий персонал

Использование программно-аппаратных средств защиты, видеонаблюдения помещения

СКУД, система видеонаблюдения

Комплект автономной системы контроля доступа для офиса "БАЗА" Комплект видеонаблюдения на 4 видео камеры-Эконом.

Неправильная утилизация технических средств передачи, обработки и хранения информации

Использование средств утилизации, организационные меры

Шредер для магнитных носителей, для бумажных носителей

Шредер ЕВА 1121 С


Установка и настройка средств защиты, не указанных в смете, осуществляется сотрудниками отдела информационной безопасности данной организации.

Таблица 7 - Спецификация

Наименование оборудования

Цена за единицу оборудования (р.)

Необходимое количество (шт.)

Общая стоимость (р.)

1

2

3

4

Генераторный блок «Соната-АВ» 3М

21 240

1

21 240

Аудио-излучатель АИ-65

2 360

1

2 360

Вибро-излучатель ВИ-65

2 360

36

84 960

Вертикальные жалюзи

380 руб/кв.м

4,5 кв.м*2

3 420

Обнаружитель скрытых видеокамер "LD B1"

2 685

1

2 685

Устройство комбинированной защиты «Соната- РК1»

18 880

1

18 880

Сетевой фильтр DEFENDER ES 5M

555

1

555

Сетевой помехоподавляющий фильтр ФСПК-40

50 000

1

50 000

Блок питания «Соната-ИП1»

11 800

1

11 800

Размыкатель линий оповещения и сигнализации «Соната-ВК2»

3 540

2

7 080

Размыкатель телефонной линии «Соната-ВК1»

3 540

4

14 160

Индикатор поля RAKSA-120

20 000

1

20 000

Комплект автономной системы контроля доступа для офиса "БАЗА"

8 500

1

8 500

Комплект видеонаблюдения на 4 видео камеры-Эконом.

13 900

1

13 900

Шредер ЕВА 1121 С

15 658

1

15 658

Непредвиденные расходы



10 000

Итого:

285 225 руб.


Таблица 8 - Смета

Вид работы

Стоимость (руб.)

Установка жалюзи

1 000

Аттестация помещения

200 000

Итого:

201 000


Служебная записка


Директору «ООО МеталТранс»

Романову П.Н.

от начальника отдела по информационной безопасности

Красильниковой К.В.

В соответствии с тем, что в помещении циркулирует секретная информация и периодически проводятся переговоры, прошу выделить на закупку оборудования, предназначенного для защиты информации, и на проведение связанных с ним работ сумму в размере 486 225 рубля.

Перед началом работы в данном помещении необходимо провести его аттестацию. Необходимо разработать список лиц, имеющих доступ в помещение, и провести инструктаж сотрудников по работе с установленными средствами защиты информации. В приемной проводить учет лиц, посещающих данное помещение. В момент проведения переговоров в отделе информационной безопасности должен находиться один из сотрудников данного отдела. Также во время проведения переговоров необходимо отключать из сети все телефонные аппараты и неиспользуемые бытовые приборы. При проведении совещаний дверь в помещение должна быть закрыта. В связи с отсутствием средств защиты телефонных переговоров, передача секретной информации по телефону запрещается. Наличие скрытых видеокамер проверяется с помощью обнаружителя скрытых видеокамер "LD B1" в режиме охраны. Также необходимо проверить помещение на наличие аудио-записывающих устройств (диктофонов) перед проведением совещания.

Дата

Подпись

Заключение


В ходе выполнения данного курсового проекта был смоделирован объект защиты - защищаемое помещение. Исходя из особенностей обрабатываемой информации и ее источников, особенностей помещения и его размещения, были сформированы возможные каналы утечки информации. После этого, был разработан проект защиты смоделированного объекта с составлением спецификации и сметы работ по установке необходимых средств защиты.

При выполнении данного курсового проекта удалось научиться самостоятельно искать информацию по проектированию модели защиты объекта. Также удалось проанализировать рынок имеющихся современных средств защиты и выбрать наиболее подходящие решения для своего объекта защиты.



Список использованных источников


1    Положение по аттестации объектов информатизации по требованиям безопасности информации. Утверждено председателем Государственной технической комиссии при Президенте Российской Федерации 25 ноября 1994г.

      Специальные требования и рекомендации по технической защите конфиденциальной информации (СТР-К).

3       ГОСТ РД 78.36.002 - 99. Технические средства систем безопасности объектов. Обозначения условные графические элементов систем.

         ГОСТ 2.732-68 ЕСКД. Обозначения условные графические в схемах. Источники света.

         ГОСТ 21.406-88. Система проектной документации для строительства. Проводные средства связи. Обозначения условные графические на схемах и планах.

         ГОСТ 21.614-88. Изображения условные графические электрооборудования и проводок на планах.

         Государственный реестр сертифицированных средств защиты информации ФСТЭК России.

         Хорев А.А. Система виброакустической маскировки.

         Научно-производственное объединение «АННА» [Электронный ресурс] URL: #"892148.files/image012.gif">

Рисунок 6 - сертификат ФСТЭК на систему виброакустической защиты «Соната-АВ» модель 3М

Рисунок 7 - «Соната-АВ» модель 3М

Рисунок 8 - Аудиоизлучатели АИ-65

Рисунок 9 - Виброизлучатели ВИ-45

Устройство комбинированной защиты от ПЭМИ + от наводок на ВТСС и их линии + от наводок на линии электропитания и заземления «Соната- РК1»

Устройства комбинированной защиты "Соната-РК1" (рисунок 10, рисунок 11) предназначено для защиты информации, обрабатываемой основными техническими средствами и системами до 1-йкатегории включительно, от утечки за счет ПЭМИН путем постановки маскирующих помех в линиях электропитания и заземления, а также путем пространственного зашумления и частичного поглощения информативных сигналов, распространяющихся по линиям электропитания и заземления.

Особенности конструкции устройства "Соната-РК1" позволяют получать эффективное и недорогое решение задачи комплексной защиты ("ПЭМИ + наводки на ВТСС и их линии + наводки на линии электропитания и заземления") объекта вычислительной техники состоящего из одиночного средства вычислительной техники в ситуациях, когда остро стоит проблема помех, создаваемых генераторами маскирующего шума.

Таблица 11 - Характеристики оборудования «Соната-РК1»

Параметр

Значение

Диапазон генерируемых частот

0,01…1000 МГц

Спектральная плотность мощности радиоизлучения, дБ относительно 1 мкВ/м/√кГц , на расстоянии 1 м не менее - в полосе 0,1 … 0,3 МГц - в полосе 0,3 … 30 МГц - в полосе 30 … 300 МГц - в полосе 300 … 1000 МГц

  60 50 45 30

Спектральная плотность напряжения шумов на нагрузке 3 Ом, дБ относительно 1 мкВ/√кГц, не менее: - в полосе 0,01 … 0,15 МГц - в полосе 0,15 … 30 МГц - в полосе 30 МГц … 1000 МГц

Диапазон плавного регулирование уровня шума на выходе устройства, не менее, дБ: - в полосе "А" (ориентировочно 0,01 … 1,5 МГц) - в полосе "B" (ориентировочно 0,1 … 30 МГц) - в полосе "C" (ориентировочно 30 … 1000 МГц)

  15 10 10

Коэффициент направленного действия в горизонтальной плоскости, не более *)

4

Коэффициент качества шума, не менее

0,8

Коэффициент межспектральных корреляционных связей шума, не более

2

Максимальная мощность нагрузки, подключаемой через изделие.

1 кВт

Электропитание изделия

сеть ~220В / 50 Гц

Мощность потребляемая от сети, Вт, не более

10

Габаритные размеры

142 х 60 х 167 мм

Продолжительность непрерывной работы, не менее

24 ч


Рисунок 10 - Соната РК-1

Рисунок 11 - сертификат ФСТЭК

Фильтр сетевой помехоподавляющий ФСПК-40. Сетевой фильтр для защиты информации от утечки по однофазным двухпроводным сетям электропитания и подавления напряжений внешних помех питающей сети с максимальным рабочим током 40 А (рисунок 12). Имеет сертификат ФСТЭК (рисунок 13) [17].

Таблица 12 - Характеристики сетевого фильтра ФСПК-40

напряжение питающей сети частотой 50 Гц

220 В

частотный диапазон подавленияпомех

0,15 - 1000 МГц

максимальный рабочий ток

40 А

величина вносимого затухания по напряжению

более 60 дБ

количество фильтруемых проводов

2 (фаза, нуль)

габаритные размеры корпуса

600 х 234 х 92 мм

масса

10 кг


Рисунок 12 - сетевой фильтр ФСПК-40

Рисунок 13 - сертификат ФСТЭК на сетевой фильтр ФСПК-40

Соната-ВК2. Размыкатели слаботочных линий «Соната-ВК2» предназначены для защиты информации от утечки по телефонным линиям, по соединительным линиям систем оповещения и сигнализации (рисунок 14, рисунок 15, рисунок 16) [7], [9].

Таблица 13 - Основные технические характеристики размыкателей «Соната-ВК2»

Параметр

Соната-ВК2

Затухание сигнала в полосе частот, не менее

от 150Гц до 150кГц

60 дБ


от 150кГц до 2МГц

40 дБ


от 2МГц до 10МГц

30 дБ

Контактное сопротивление, не более

200 Ом

Проводность линии

4-х

Параметры коммутируемой линии

Коммутируемое напряжение/сила тока/мощность, не более - 125В/2А/30Вт(30В*А)

Виды индикации (отображаемая информация)

Световая: "Защита включена" и "Защита выключена"

Блок питания и управления

"Соната-ИП3" или "Соната-ИП1"

Напряжение питания

12 ± 2 В

Ток потребления, не более

60 мА

Габариты Изделия, не более

69х67х31 мм

Вес Изделия, не более

0,05 кг

Продолжительность непрерывной работы, не менее

Условия эксплуатации: - температура окружающей среды - относительная влажность воздуха

 +5ºС ... +40ºС до 80% при температуре +25ºС



Рисунок 14 - сертификат ФСТЭК на блок питания «Соната-ИП1», размыкатель телефонной линии «Соната-ВК1», размыкатель линий оповещения и сигнализации «Соната-ВК2»

Рисунок 15 - Соната-ВК1

Рисунок 16 - «Соната-ВК2»

Обнаружитель скрытых видеокамер "LD B1"

Недорогой обнаружитель скрытых видеокамер, от аналогов отличается солидным радиусом действия (до 10 метров) и высокой эффективностью поиска (рисунок 18), [15]. За считанные минуты выявляет даже тщательно замаскированные видеокамеры любого типа, независимо от того включены они или выключены, по бликам от их объективов. Малый вес и компактные размеры делают детектор исключительно удобным в работе.

Чтобы просканировать помещение на предмет наличия скрытых видеокамер, достаточно включить прибор и осмотреть максимум его пространства сквозь экран объектива. Выявление видеокамер любого типа можно безошибочно определить по характерным световым бликам, имеющим вид ярких световых пятен. Даже тщательно закамуфлированные видеокамеры будут безошибочно обнаружены.

Комплект поставки:

-       обнаружитель скрытых видеокамер "LD B1";

-       сетевой адаптер;

-       гарантийный талон;

-       инструкция по эксплуатации.

Таблица 15 - Характеристики оборудования «LD B1»

Параметр

Значение

Питание

от встроенного LI-ON аккумулятора

Время автономной работы, ч

2,5-3

Количество режимов

5

Максимальная дальность выявления скрытых видеокамер, м

10

Диапазон рабочих температур

от -10 до +55 °С

Масса, кг, не более

0,07

Габариты, мм

60 х 45 х 14


Рисунок 17 - обнаружитель скрытых видеокамер "LD B1"

Комплект автономной системы контроля доступа для офиса "БАЗА". Недорогая и надежная система контроля доступа для офиса (рисунок 19), [16]. Быстрое открывание двери, низкий износ при интенсивном использовании.

Данная СКД для офиса отличается надежностью, устойчивостью к износу, простотой монтажа и невысокой ценой.

СКД работает на бесконтактных картах EM Marine. Считыватель совмещен с контроллером, что удешевляет и облегчает монтаж системы. В комплект входит удобный и оригинальный электромеханический замок высокой надежности и небольших габаритов, а также доводчик.

Таблица 16 - Характеристики и комплектация системы контроля доступа «БАЗА»

Устройство

Количество

Ед.измерения

Замок электромеханический ПРОМИКС Шериф-1 Лайт (нормально открытый), цвет белый

1

шт

Доводчик NOTEDO DC-040, «белый»

1

шт

Считыватель IRON LOGIC Matrix II K Считыватель Matrix II K Изделие вместило в себя все возможности контроллера и считывателя в одном корпусе. Модель Matrix-IIk идеально подойдет в случаях, где нет необходимости устанавливать контроллер отдельно от считывателя. Предназначен для управления электромагнитными и электромеханическими замками.

1

шт

Кнопка выхода J-Lock SS-075J

1

шт

Источник питания ТЕЛЕИНФОРМСВЯЗЬ БП-1А-М

1

шт

Карта EM-Marine тонкая, номерная

10

шт

Кабель сигнальный RAMCRO AS-006

10

м


Рисунок 18 - принцип работы системы контроля доступа «БАЗА»

Комплект видеонаблюдения на 4 видео камеры-Эконом. Бюджетный комплект видеонаблюдения на 4-видеокамеры с возможностью записи звука по одному каналу (рисунок 20), [13].

Видеорегистратор:

Система:

Главный процессо...Встроенный микроконтроллер Huawei Xacc HI3515

Операционная система:.......Встроенная Операционная система Линукс

Системные ресурсы:....................Воспроизведение в режиме реального времени, многоканальные операции по сети

Интерфейс: 16-битный цветной графический интерфейс меню, поддержка мыши

Интерфейс:

Сетевой интерфейс:......................Адаптивный Ethernet порт RJ45 10M/100M

Интерфейс USB:...........................2 USB2.0

Жесткий диск с интерфейсом:.......1x2Тб Sata

Видеокамера:

Матрица.......................................1/4 Cmos

Видео выход.................................1.0Vp-р / 75 Ом BNC

Объектив......................................3,6 мм

Разрешение..................................420 ТВЛ

Дальность ИК-подсветки................10м

Баланс белого..............................Автоматический

Энергопотребление.......................DC 12 Вт, 70~400мА

Рабочая температура......................-40°С~+60°С

Комплектация:

Видеорегистратор-1

Сетевой адаптер-1

Видеокамера с креплением-4

Мышь-1

Инструкция-1

CD с программным обеспечением-1

Болты для крепления жд-4

Переходник для питания камер-1

Кабель 18м.-4

Рисунок 19 - Комплект видеонаблюдения на 4 видео камеры-Эконом

Индикатор поля RAKSA-120. Индикатор поля RAKSA-120 предназначен для обнаружения в ближней зоне и определения местоположения радиопередающих устройств, использующихся для негласного съема аудио - и видеоинформации (рисунок 21), [13]. Работа с индикатором не требует специальной подготовки.

Индикатор поля RAKSA-120 позволяет обнаруживать:

-       сотовые телефоны стандартов:

-       GSM 850 / 900E / 1800 / 1900,

-       UMTS 850 / 900 / 1800 / 1900 / 2100,

-       CDMA 450 (A-H) / 800 / 1900;

-       беспроводные телефоны стандарта DECT;

-       устройства Bluetooth и Wi-Fi;

-       беспроводные видеокамеры;

-       радиопередатчики с аналоговой модуляцией (АМ, ЧМ, ФМ);

-       радиопередатчики с цифровой модуляцией и непрерывной несущей (FSK, PSK и др.);

-       радиопередатчики с широкополосной модуляцией с полосой до 10 МГц.

Рисунок 20 - индикатор поля RAKSA-120

Индикатор может работать в режиме охраны, который предназначен для постоянного слежения за обнаруженными аналоговыми и цифровыми радиосигналами в автоматическом режиме (без участия оператора) и тревожной сигнализации в случае появления опасного радиосигнала, т.е. радиосигнала с уровнем, превышающим установленный порог. Режим охраны используется в тех случаях, когда первоначально источник опасного радиосигнала отсутствует или не активен. Информация о событиях тревоги сохраняется в журнале.

Шредер ЕВА 1121 С. Шредер ЕВА 1121 С удобен для использования несколькими сотрудниками в отдельном кабинете. Отличается небольшими габаритами и бесшумной работой. Снабжен безотказной электронной системой автоматического старта и остановки (рисунок 22).

Характеристики:

Способ резки - Перекрестный

Размер частицы - 2x15 мм

Уровень секретности - 4

Кол-во листов (70г/м2) - 4-5

Емкость корзины - 20 л

Ширина гнезда подачи - 220 мм

Скорость уничтожения - 60 мм/сек

Управление - Автоматическое

Высота - 452 мм

Ширина - 345 мм

Глубина - 215 мм

Габариты в упаковке - 380x250x420 мм

Вес - 7 кг

Вес в упаковке - 7.4 кг

Рисунок 21 - Шредер Hama Home S7CD

Похожие работы на - Моделирование объекта защиты



Не нашел материал для своей работы?
Поможем написать качественную работу
Без плагиата!
