Содержание

Введение

. Аналитический обзор.

.1 Цели, задачи, уровни, нормативная основа инженерно- экологических изысканий

.2 Техническое задание на выполнение инженерно-экологических заданий

.2.1 Программа инженерно - экологических изысканий

.2.2 Состав инженерно-экологических изысканий

.2.3 Технический отчет по результатам инженерно-экологических изысканий

. Расчетная часть

.1 Характеристика района расположения предприятия

.2 Инвентаризация участков

.3 Открытая стоянка автотранспорта

.4 Растворный узел.

Расчет выбросов загрязняющих веществ при пересыпке пылящих материалов

.5 Металлообрабатывающий участок

Расчет выбросов загрязняющих веществ от станков механической обработки металлов

.6 Сварочный участок

. Определение максимальных значений приземных концентраций загрязняющих веществ.

.1 Определение максимальных значений приземных концентраций загрязняющих веществ для открытой стоянки автотранспорта.

.2 Определение максимальных значений приземных концентраций загрязняющих веществ для растворного узла.

.3 Определение максимальных значений приземных концентраций загрязняющих веществ для металлообрабатывающего участка

.4 Определение максимальных значений приземных концентраций загрязняющих веществ для сварочного участка.

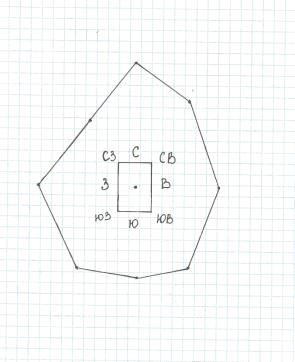

. Определение и обоснование санитарно-защитной зоны (СЗЗ) предприятия.

. Определение массы загрязняющих веществ поверхностного стока.

. Расчет нормированного количества образования отходов производства и потребления.

Заключение

Список использованной литературы

Введение

Оценка воздействия на окружающую среду (OBOC) - это процедура определения характера и степени опасность всех потенциальных видов влияния на природную среду предлагаемой к реализации хозяйственной деятельности и оценка экологических, социальные и экономических последствий осуществления проекта.

Оценка воздействия на окружающую среду все активнее вторгается в систему принятия решений о развитии хозяйственной и иной деятельности. Появление идеи OBOC обусловлено объективными причинами, в первую очередь связанными с естественной заинтересованностью людей так организовать свою хозяйственною деятельность на территории, чтобы сохранить здоровую среду обитания и обеспечить себе нормальные условия функционирования в соответствии с данным нам правом на благоприятную окружающую среду.

Задачей курсового проекта является проведение оценки воздействия на окружающую среду проектируемого предприятия, в состав которого входят три производственных участка (открытая стоянка автотранспорта, металлообрабатывающий участок, сварочный участок) с целью формирования решения о допустимости реализации данного объекта в указанном месте. Рассматривается воздействие на атмосферный воздух, разработан проект ПДВ и санитарно-защитной зоны. Также рассматривается процесс формированпя сточных вод и методы их очистки от загрязняющих веществ, процесс образования твердых отходов, их размещение и утилизация.

При проведения оценки воздействия на окружающую среду необходимо рассматривать несколько вариантов деятельности, включая отказ от нее.

.Аналитический обзор

.1 Цели, задачи, уровни, нормативная основа инженерно- экологических изысканий

Инженерно-экологические изыскания - самостоятельный вид комплексных инженерных исследований, который выполняется согласованно с другими видами изысканий - инженерно-геодезическими, инженерно- геологическими, инженерно-гидрогеологическими.

Инженерно-экологические изыскания выполняются для экологического обоснования строительства и иной хозяйствениой деятельности с целью предотвращения, снижения или ликвидации неблагоприятных последствий и связанных с ними социальных, экономических и других последствий для сохранения оптимальных условий жизни населения.

Задачи инженерно-экологических изысканий:

комплексное изучение техногенных и природных условий территории, ее хозяйственного использования и социальной сферы;

- оценка современного экологического состояния компонентов природной среды и экосистем (природных комплексов ) в целом, их устойчивости к техногенным воздействиям и способности к восстановлению;

разработка прогноза возможных изменений природных (природно- технических) систем при строительстве, эксплуатации и ликвидации объекта;

оценка экологической опасности и риска;

разработка рекомендаций по предотвращению вредных и нежелательных последствий инженерно-хозяйственной деятельности и обоснование природоохранных и компенсационных мероприятий по сохранению, восстановлению и оздоровлению экологической обстановки;

разработка мероприятий по сохранению социально-экономических, историяеских, культурных, этнических и других интересов местного населения;

- разработка рекомендация и/или программы организации и проведения локального мониторинга, отвечающего этапам (стадиям) предпроектных и

проектных работ.

Уровни инженерно- экологических изысканий

-    прединвестиционньгй - концепции, программы, схемы отраслевого и территориального развития, комплексного использования и охраны природных ресурсов, схемы и проекты инженерной защиты и т.п.;

-   градостроительный - схемы и проекты районной планировки, генпланы городов (поселений), проекты и схемы детальной планировки, проекты застройки функциональных зон, жилых районов, кварталов и участков города;

-     обоснования инвестиций в строительство предприятий, зданий и сооружений;

-  проектный - проекты строительства, рабочая документация предприятий, зданий и сооружений.

Нормативная основа инженерно-экологических изысканий:

-     федеральные нормативные документы для поведения инженерных изысканий для строительства;

-     требования природоохранительного и санитарного законодательства Российской Федерации и субъектов Российской Федерации;

-   постановления Правительства Российской Федерации в области охраны окружающей природной среды;

-  нормативные документы Государственного комитета Российской Федерации по охране окружающей среды;

-     государственные стандарты и ведомственные природоохранные и санитарные нормы и правила с учетом нормативных актов субъектов Российской Федерации.

Инженерно-экологические изыскания следует выполнять для предпроектной документации (градостроительной, обоснований инвестиций) с целью обеспечения своевременного принятия объемно-планировочных, пространственных и конструктивных решений, гарантирующих минимизацию экологического риска и предотвращения неблагоприятных или необратимых экологических последствий.

В период строительства, эксплуатации и ликвидации объектов инженерно-экологические изыскания при необходимости должны быть продолжены посредством организации экологического мониторинга для контроля состояния природной среды, эффективности защитных и природоохранных мероприятий и динамики экологической ситуации. Материалы инженерно-экологических изысканий должны обеспечивать разработку разделов « оценка воздействия на окружающую среду (ОВОС)» в обоснованиях инвестиций и «Охрана окружающей среды» в проекте строительства.

При разработке прединвестиционной документации осуществляется:

-  оценка экологического состояния территории с позиции возможности размещения новых производств, организации производительных сил, схем и программ развития;

-          предварительный прогноз возможных изменений окружающей среды и ее компонентов при реализации намечаемой деятельности, а также возможных негативных последствий (экологического риска) с учетом рационального природопользования, охраны природных богатств, сохранения уникальности природных экосистем региона, его демографических особенностей и историко-культурного наследия.

Инженерно-экологические изыскания для обоснования градостроительной документации проводятся с целью обеспечения экологической безопасности проживания населения и оптимальности градостроительных и иных проектных решений с учетом мероприятий по охране природы и сохранению историко-культурного наследия в районе размещения города (поселения).

Они включают в себя:

-  оценку существующего экологического состояния городской среды (в жилых, промышленных и ландшафтно-рекреационных зонах), включая оценку химического загрязнения атмосферного воздуха, почв, грунтов, подземных и поверхностных вод промышленными объектами, транспортными средствами, бытовыми отходами, а также наличие особо охраняемых территорий;

-   оценку физических воздействий (шума, вибрации, электрических и магнитных полей, ионизирующих излучений от природных и техногенных источников);

-    прогноз возможных изменений функциональной значимости и экологических условий территории при реализации намечаемых решений по ее структурной организации;

-    предложения и рекомендации по организации природоохранных мероприятий и экологического мониторинга городской среды.

При инженерно-экологических изысканиях для обоснования инвестиций изучают природные и техногенные условия всех намечаемых конкурентоспособных вариантов размещения площадок, с учетом существующих и проектируемых источников воздействия, дают оценку состояния экосистем, условий проживания населения и возможных последствий их изменения в процессе строительства и эксплуатации сооружения. Также получают необходимые и достаточные материалы для обоснованного выбора варианта размещения и принятия принципиальных решений, при которых прогнозируемый экологический риск будет минимальным.

Инженерно-экологические изыскания для обоснования инвестиций в строительство должны включать:

-   комплексное (ландшафтное) исследование территории с учетом ее функциональной значимости в зоне действия;

-          анализ и оценку экологических условий по вариантам размещения объекта (или на выбранной площадке);

-   характеристику видов, интенсивности, длительности, периодичности существующих и планируемых техногенных (антропогенных) воздействий, размещение источников воздействия в пространстве с учетом преобладающих направлений перемещения воздушных масс, водных потоков, фильтрации подземных вод;

-  предварительную оценку и прогноз возможного воздействия объекта на природную среду (комплексная оценка и покомпонентный анализ), в том числе на особо охраняемые природные объекты и территории;

-  определение границ зоны воздействия по компонентам окружающей среды для каждой конкурентной площадки;

-  предварительную оценку экологического риска;

-   выводы о необходимости природоохранных мероприятий на основе принятых решений предельно допустимых объемов выбросов и сбросов загрязняющих веществ с учетом устойчивости ландшафтов и экосистем, социально-экономических факторов;

предложения и рекомендации по организации локального мониторинга.

В результате инженерно-экологических изысканий для обоснования проектной документации необходимо:

-   осуществить корректировку выводов по оценке воздействия объекта на окружающую среду при его строительстве и эксплуатации, а также возможных залповых и аварийных выбросах (сбросах) загрязняющих веществ;

собрать исходные данные для проектирования, а также дополнительную информацию, нужную для разработки раздела «Охрана окружающей среды» в проектах строительства объектов;

-   дать оценку состояния компонентов природной среды до начала строительства объекта;

-  дать оценку состояния экосистем, их устойчивости к воздействиям и способности к восстановлению;

-    уточнить границы зоны воздействия по основным компонентам природоохранных комплексов, индикаторам воздействия;

-   дать определение параметров для прогноза изменения природной среды в сфере влияния;

сделать разработку рекомендаций по охране природы, восстановлению и по оздоровлению природной среды, разработать предложения к программе локального и регионального экологического мониторинга в период строительства, эксплуатации и ликвидации объекта.

При инженерно-экологических изысканиях для реконструкции и расширения предприятий устанавливаются изменения природной среды за период эксплуатации. При ликвидации объекта проводят оценку деградации природной среды в результате деятельности объекта, оценку последствий ухудшения экологической ситуации и их влияния на здоровье населения. Инженерно-экологические изыскания проводятся по разработанному заказчиком техническому заданию на их выполнение.

.2 Техническое задание на выполнение инженерно-экологических заданий

Оно должно содержать техническую характеристику проектируемого или реконструируемого объекта (источника воздействия), в том числе:

-    сведения по расположению конкурентных вариантов размещения объекта (или расположения выбранной площадки);

-  объемы изъятия природных ресурсов (водных, лесных, минеральных), площади изъятия земель (во временное и постоянное пользование), плодородных почв и др.;

-     сведения о существующих и проектируемых источниках и показателях воздействий (расположение источников, состав и содержание загрязняющих веществ, интенсивность и частота выбросов и т.п.);

-     важнейшие технические решения и параметры проектируемых технологических процессов (вид и количество используемого сырья и топлива, высота дымовых труб, объемы оборотного водоснабжения, сточных вод, газоаэрозольных выбросов, систем очистки и др.)

-      данные о видах, количестве, токсичности, системе сбора, складирования и утилизации отходов;

-  сведения о возможных аварийных ситуациях и их типах, возможных зонах и объектах воздействия, планируемые мероприятия по предупреждению аварий и ликвидации их последствий.

.2.1 Программа инженерно-экологических изысканий

Программа составляется по техническому заданию заказчика в соответствии с действующими нормативами и содержит:

-     краткую природно - хозяйственную характеристику региона размещения объекта, качественные и количественные характеристики проектируемых источников воздействия;

-  оценку экологической изученности района изысканий;

-          обоснование предполагаемых границ зоны воздействия и ограничения территории изысканий;

-   данные о режиме природопользования, наличии особо охраняемых объектов, зон особой чувствительности территории к проектируемым воздействиям;

обоснование состава и объемов изыскательских работ и необходимости организации экологического мониторинга;

-  обоснование выбора методов прогноза и моделирования природных и антропогенных изменений природной среды, особенно для выявления ее компонентов, наиболее подверженных воздействиям;

-          методику выполнения отдельных видов работ

В зависимости от особенностей региона детальность проработки разделов программы может меняться.

Инженерно - экологические изыскания - самостоятельный вид изысканий для «оценка экологической обстановки на застраиваемых или застроенных территориях с целью ликвидации негативных экологических последствий хозяйственной или иной деятельности и оздоровления сложившейся ситуации» в постпроектный период при необходимости они могут быть продолжены для организации экологического мониторинга за динамикой экологической ситуации, состоянием природно-технических систем, эффективностью спроектированных защитных и охранных мер. Специфика программы инженерно - экологических изысканий в том, что в их состав включаются почвенные, геоботанические, ландшафтные, биологические, экологические, гидробиологические, санитарно- эпидемиологические, эколого-социальные исследования, которые раньше не выполнялись при инженерных изысканиях.

Таким образом, назначение и необходимость отдельных типов работ и исследований, условия их взаимозаменяемости устанавливается в программе инженерно-экологических изысканий в зависимости от типа проектирования, характера и уровня ответственности проектируемых зданий и сооружений, особенностей природно-технической обстановки, степени экологической изученности территории и стадии проектных работ.

.2.2 Состав инженерно-экологических изысканий

В изыскания входят:

сбор, обработка, анализ опубликованных, фондовых материалов и данных о состоянии природной среды, поиск объектов-аналогов для разработки прогнозов;

-     экологическое дешифрирование аэрокосмических материалов с использованием различных видов съемок (черно-белой, многозональной, радиолокационной, тепловой и др.)

-   маршрутные наблюдения с покомпонентным описанием природной среды и ландшафтов в целом, состояния наземных и водных экосистем, источников и визуальных признаков загрязнения;

проходка горных выработок для установления условий распространения загрязнений и геоэкологического опробования;

-    опробование почво-грунтов, поверхностных и подземных вод и определение в них комплексов загрязнителей;

-  газо - геохимические исследования;

-  исследование и оценка физических воздействий;

-эколого-гидрогеологические исследования (оценка влияния техногенных факторов изменения гидрогеологических условий);

-  почвенные исследования;

-  изучение животного и растительного мира;

-  социально-экономические исследования;

-санитарно-эпидемиологические и медико-биологические исследования;

-  стационарные наблюдения (экологический мониторинг);

-  камеральная обработка материалов;

-          составление технического отчета.

Назначение и необходимость отдельных видов работ и исследований, условия их взаимозаменяемости устанавливается в программе инженерно- экологических изысканий на основе технического задания заказчика, в зависимости от вида строительства, характера и уровня ответственности проектируемых зданий и сооружений, особенностей природно-техногенной обстановки, степени экологической изученности территории и стадии проектных работ.

.2.3 Технический отчет по результатам инженерно-экологических изысканий

Отчет содержит следующие разделы и сведения:

Введение - обоснование выполненных инженерных изысканий, их задачи, краткие данные о проектируемом объекте с указанием технологических особенностей производства, виды и объемы выполненных изыскательских работ и исследований, сроки проведения и методы исследований, состав исполнителей.

Изученность экологических условий - наличие материалов специально уполномоченных государственных органов в области охраны окружающей среды и территориальных подразделений. Наблюдения Росгидромета, Санэпиднадзора, осуществляющих экологические исследования и мониторинг окружающей природной среды. Материалы инженерно- экологических изысканий прошлых лет, данные по объектам - аналогам, функционирующим в сходных ландшафтно-климатических и геолого- структурных условиях.

Краткая характеристика природных и техногенных условий - климатические и ландшафтные условия, включая региональные условия, включая региональные особенности местности (урочища, фации, их распространение); освоенность (нарушенность) местности, заболачивание, опустынивание, эрозия; особо охраняемые территории (статус, ценность, назначение, расположение), а также геоморфологические, гидрологические, геологические, гидрогеологические и инженерно-геологические условия.

Почвенно-растительные условия - данные о типах и подтипах почв, их площадном распространении, Физико-химических свойствах; редких, эндемичных, реликтовых видах растений, основных растительных сообществах, их состоянии и системе охраны.

Животный мир - данные о видовом составе, обилии видов, распределении по местообитаниям, путям миграции, тенденциям изменения численности, особо охраняемым, особо ценным и особо уязвимым видам в системе их охраны.

Хозяйственное использование территории - структура земельного фонда, традиционное природопользование, инфраструктура, виды мелиорации, данные о производственной сфере, основных источниках загрязнения.

Социальная сфера - численность, занятость и уровень жизни населения, демографическая ситуация, медико-биологические условия и заболеваемость.

Объекты историко-культурного наследия - их состояние, перспективы сохранения и реставрации.

Технический отчет по результатам инженерно-экологических изысканий для обоснований инвестиций, градостроительной и другой предпроектной документации дополнительно должен содержать:

. Оценку современного экологического состояния территории в зоне воздействия объекта - комплексную (ландшафтную) характеристику экологического состояния территории, исходя из ее функциональной значимости; оценку состояния компонентов природной среды, наземных и водных экосистем и их устойчивости к техногенным воздействиям и возможности восстановления; данные по радиационному, химическому, шумовому, электромагнитному и другим видам загрязнений атмосферного воздуха, почв, поверхностных и подземных вод; сведения о состоянии водных ресурсов и источников водоснабжения, защищенности подземных вод; наличие зон санитарной охраны, эффективности очистных сооружений; данные санитарно-эпидемиологическом состоянии территории, условиях проживания и отдыха населения.

2.   Предварительный прогноз возможных неблагоприятных изменений природной и техногенной среды при строительстве и эксплуатации объекта - покомпонентный анализ и комплексную оценку экологического риска, в том числе: прогноз загрязнения атмосферного воздуха и возможного воздействия объекта на водную среду; прогноз возможных изменений геологической среды; прогноз ухудшения качественного состояния земель в зоне воздействия объекта, нанесения ущерба растительному и животному миру; прогноз социальных последствий и воздействий намечаемой деятельности на особо охраняемые объекты (природные, историко-культурные, рекреационные и др.).

3.    Рекомендации и предложения по предотвращению и снижению неблагоприятных последствий, восстановлению и оздоровлению природной среды.

4.  Анализ возможных непрогнозируемых последствий строительства и эксплуатации объекта, например, при возможных залповых и аварийных выбросах и сбросах загрязняющих веществ и др.

5.  Предложения к программе экологического мониторинга.

В результатах инженерно-экологических изысканий для проектной документации основной акцент делается на анализ современного экологического состояния территории; на характеристику химического, физического, биологического и других видов загрязнения природной среды;

на сведения о реализованных мероприятиях по инженерной защите и их эффективности.

В разделе «Прогноз возможных неблагоприятных последствий» уточняются характеристики ожидаемого загрязнения окружающей природной среды (по компонентам); границы, размеры и конфигурация зоны влияния, а также границы районов возможного распространения последствий намечаемой деятельности, включая последствия возможных аварий.

При инженерных изысканиях для реконструкции, расширения и технического перевооружения или ликвидации предприятий в техническом отчете следует дополнительно представлять сведения об изменениях природной и техногенной среды за период эксплуатации объекта.

Приложения к техническому отчету в зависимости от решаемых задач должны содержать каталоги и описания горных выработок, пройденных для решения экологических задач, таблицы результатов исследования загрязненности компонентов природной среды (почв, грунтов, поверхностных и подземных вод); статистические данные медико- биологических и санитарно-эпидемиологических исследований и другой фактический материал.

2. Расчетная часть

.1 Характеристика района расположения предприятия

Оценка воздействия промышленного предприятия проводится последовательно: воздействие на атмосферный воздух выбросов загрязняющих веществ, воздействие на водный объект сбросов загрязняющих веществ, образование отходов предприятия.

Бетонно-растворный узел предполагается разместить в городе. С западной стороны от предприятия располагается хлебозавод (250 м), с южной - жилая застройка (150 м), с восточной - текстильное производство (200 м), с северной - в 150 м от предприятия расположен стеклозавод. Промышленная площадка имеет размеры 220 м на 150 м и вытянута с севера на юг. Площадь предприятия с твердым покрытием 70 % от площади всей территории. Численность работающих составляет 60 человек. Режим работы предприятия: 252 дня в году, односменный.

В состав предприятия входят следующие участки:

1.         Открытая стоянка автотранспорта.

На стоянке располагается 30 автомобилей, из них 18 грузовых с дизельными ДВС (г/п 9 т) и 12 легковых автомашин объемом ДВС 4 дм³. Пробег автомобилей по территории стоянки составляет 160 м. Максимальное количество автомобилей, выезжающих со стоянки в течение часа - 18. Время разъезда автомобилей - 2 часа.

2.         Растворный узел.

На участке происходит приготовление строительного раствора в бетономешалке. Засыпка песка и цемента влажностью 0,6 % идет открытым способом. Фракционный состав песка 10-50 мм; цемента - 1-3 мм. Высота пересыпки материала составляет 2 м. Производительность - 0,8 т/ч. Скорость ветра - 7 м/с.

3.         Металлообрабатывающий участок.

На участке производится изготовление металлических деталей. Годовой расход черного металла составляет 2,5 т. черный металл обрабатывается на круглошлифовальных станках (7 ед.), объем системы смазки которых составляет 4 дм3, диаметр круга 750 мм. Режим работы 2 ч в смену. Мощность станков N = 1 кВт."

4.         Сварочный участок.

На участке производится электродуговая сварка 3 часа в смену штучными электродами марки АНО-6 массой 400 кг/год.

Параметры источников загрязнения атмосферы (ИЗА) приведены в таблице

Поверхностные сточные воды предприятия сбрасываются в реку хозяйственно-питьевого водоснабжения. Расположение выпуска сточных вод

2.2 Инвентаризация участков

Инвентаризацией выбросов является систематизация сведений о распределении источников на территории промышленного объекта, количестве и составе выбросов.

Ее проводят все действующие предприятия независимо от их организационно-правовых форм и форм собственности, производственная деятельность которых связана с выбросом загрязняющих веществ в атмосферу. Используются две группы методов инструментальные и расчетные (балансовые, основанные на удельных технологических нормативах, закономерностях протекания физико-химических процессов и т.д.). Выбор метода определения выбросов, в первую очередь, зависит от характера производства и типа источника.

При инвентаризации должны быть выявлены и учтены все возможные источники выделения и выброса вредных веществ в атмосферу ( стационарные, передвижные, залповые, аварийные; рабочие, резервные и т.д.), а также все вредные вещества, которые могут выделяться при осуществлении процессов, предусмотренных технологическим регламентом производства.

Инвентаризация выбросов ЗВ должна проводиться периодически, но не рже чем один раз в пять лет на действующем предприятии, а также при разработке нового проекта или новой технологии.

Инвентаризация выбросов предприятия заканчивается составлением технического отчета, соответствующего требованиям действующей инструкции и утверждаемого руководителем предприятия.

.3 Открытая стоянка автотранспорта

Расчет производится в соответствии с «Методикой инвентаризации выбросов загрязняющих веществ в атмосферу для автотранспортных предприятий (расчетным методом)».

Для автомобилей с карбюраторными двигателями рассчитывается выброс СО, СН, NO_x,, SO₂, а для автомобилей с дизельными двигателями - СО, СН, NO_x, SO₂ и сажи.

Выброс i-го вещества одним автомобилем k-ой группы в день при выезде с территории М’_iк, г, и возврате М”_iк, г, рассчитывается по формулам

,

,

где m_{пр ik} - удельный выброс i-го вещества при прогреве двигателя автомобиля k-ой группы, г/мин;_пр - время прогрева двигателя, мин;_{L ik} - пробеговый выброс i-го вещества при движении по территории автомобиля с относительно постоянной скоростью, г/км;₁, L₂ - пробег по территории АТП одного автомобиля в день при выезде (возврате), км;_{xx ik} - удельный выброс i-го вещества при работе двигателя на холостом ходу, г/мин;_xx1, t_xx2 - время работы двигателя на холостом ходу при выезде (возврате) на территорию АТП, мин.

Значения удельных выбросов загрязняющих веществ m_прik, m_Lik, m_xxik для различных типов автомобилей представлены в таблице указанных выше Методических указаний.

Выброс i-го вещества одним легковым автомобилем в день при выезде с территории в теплый период

для СО

для СН

для NO_X

для SO₂

для Pb АИ-93

Выброс i-го вещества одним легковым автомобилем в день при выезде с территории в холодный период

для СО

для СН

для NO_X

для SO₂

для Pb АИ-93

Выброс i-го вещества одним грузовым автомобилем в день при выезде с территории в теплый период

для СО

для СН

для NO_X

для С

для SO₂

для Pb А-92, А-76 ЗВ не выделяется

Выброс i-го вещества одним грузовым автомобилем в день при выезде с территории в холодный период

для СО

для СН

для NO_X

для С

для SO₂

для Pb А-92, А-76 ЗВ не выделяется

Выброс i-го вещества одним легковым автомобилем в день при возврате на территорию в теплый период

для СО

для СН

для NO_X

для SO₂

для Pb АИ-93

Выброс i-го вещества одним легковым автомобилем в день при возврате на территорию в холодный период

для СО

для СН

для NO_X

для SO₂

для Pb АИ-93

Выброс i-го вещества одним грузовым автомобилем в день при возврате на территорию в теплый период

для СО

для СН

для NO_X

для С

для SO₂

для Pb А-92, А-76 ЗВ не выделяется

Выброс i-го вещества одним грузовым автомобилем в день при возврате на территорию в холодный период

для СО

для СН

для NO_X

для С

для SO₂

для Pb А-92, А-76 ЗВ не выделяется

Валовый выброс i-го вещества автомобилями k-ой группы , т/год, рассчитывается раздельно для каждого периода года по формуле

,

где a_В - коэффициент выпуска автомобилей на линию;

D_p - количество рабочих дней в расчетном периоде (холодном, теплом, переходном);

N_k - количество автомобилей k-ой группы;

j - период года (т - теплый, х - холодный,).

Валовый выброс i-го вещества легковыми автомобилями, для теплого периода.

для СО

для СН

для NO_X

для SO₂

для Pb АИ-93

Валовый выброс i-го вещества легковыми автомобилями, для холодного периода.

для СО

для СН

для NO_X

для SO₂

для Pb АИ-93

Валовый выброс i-го вещества грузовыми автомобилями, для теплого периода.

для СО

для СН

для NO_X

для С

для SO₂

Валовый выброс i-го вещества грузовыми автомобилями, для холодного периода.

для СО

для СН

для NO_X

для С

для SO₂

Для определения общего валового выброса М_i т/год, валовые выбросы одноименных веществ по периодам года суммируются

,

Холодные месяцы: январь, февраль, ноябрь, декабрь. Теплые месяцы: апрель, май, июнь, июль, август.

Определения общего валового выброса для легковых автомобилей

для СО

для СН

для SO₂

для Pb АИ-93

Определения общего валового выброса для грузовых автомобилей

для СО

для СН

для NO_X

для С

для SO₂

Максимально разовый выброс i-го вещества G_ik, г/с, определяется по формуле

загрязняющий концентрация поверхностный сток

,

где t_p - время разъезда автомобилей, мин;

N^/_k - наибольшее количество автомобилей, выезжающих со стоянки в течение часа.

Максимально разовый выброс i-го вещества в теплый период

для СО

для СН

для NO_X

для SO₂

для Pb АИ-93

для С

Максимально разовый выброс i-го вещества в холодный период

для СО

для СН

для NO_X

для SO₂

для Pb АИ-93

для С

2.4 Растворный узел

Расчет выбросов загрязняющих веществ при пересыпке пылящих материалов

Расчет выполняется согласно «Временному методическому пособию по расчету выбросов от неорганизованных источников в промышленности строительных материалов».

Интенсивными неорганизованными источниками пылеобразования являются процессы пересыпки материалов, погрузка материала в открытые вагоны, бункеры, ссыпка материалов открытой струей в склад и т.д.

Валовый выброс пыли М, т/год, от всех этих источников рассчитывается по формуле:

где к₁ - весовая доля пылевой фракции в материале. Определяется по таблице 4.4;

к₂ - доля пыли, переходящая в аэрозоль;

к₃ - коэффициент, учитывающий местные метеоусловия;

к₄ - коэффициент, учитывающий степень защищенности узла от внешних воздействий, условия пылеобразования;

к₅ - коэффициент, учитывающий влажность материала;

к₆ - коэффициент, учитывающий размер частиц материала;

В - коэффициент, учитывающий высоту пересыпки;

П - производительность узла пересыпки, т/год.

для песка:

для цемента:

Максимально разовый выброс пыли G, г/с, от всех этих источников рассчитывается по формуле:

где - производительность узла пересыпки, т/ч.

для песка:

для цемента:

.5 Металлообрабатывающий участок

Расчет выбросов загрязняющих веществ от станков механической обработки металлов

Расчет выполняется согласно «Методике расчета выделений (выбросов) 3В в атмосферу при механической обработке металлов» (по величинам удельных выделений).

Механической обработке подвергаются металлы, сплавы, неметаллы. Для холодной обработки материалов используют токарные, фрезерные, шлифовальные, заточные, сверлильные и другие станки.

Характерной особенностью процессов механической обработки хрупких металлов (чугун, цветные металлы и т.п.) является выделение твердых частиц (пыли металлической). При обработке стали на шлифовальных и заточных станках также образуется абразивная пыль, а на остальных станках - отходы только в виде стружки.

Расчет количества пыли проводится по удельным показателям.

Расчет валового выброса загрязняющего вещества М, т/год, определяется отдельно для каждого станка по формуле:

где К - удельное выделение загрязняющего вещества технологическим оборудованием, г/с;

t - время работы одной единицы оборудования в день, час.

n - количество дней работы станка в год.

для абразивной пыли:

для металлической пыли:

При расчете валовых и максимально-разовых выбросов пыли металлической принимают во внимание, что коэффициент оседания пыли К_ос составляет 0,2, т.е. в атмосферу выбрасывается 20 % массы образующейся пыли.

Расчет максимально-разового выброса G, г/сек, для пыли производится по формуле:

где Кос - коэффициент оседания пыли металлической

для абразивной пыли:

для металлической пыли:

.6 Сварочный участок

Расчет выбросов загрязняющих веществ при проведении сварочных работ

Расчет выполняется согласно «Методике расчета выделений (выбросов) 3В в атмосферу при сварочных работах (по величинам удельных выделений)».

На предприятиях применяется электродуговая сварка штучными электродами, а также газовая сварка и резка металла.

Количество выделяющихся загрязняющих веществ при сварке зависит от марки электрода и марки свариваемого материала, типа швов и других параметров сварочного производства.

Расчет количества загрязняющих веществ проводится по удельным показателям, представленным.

Расчет валового выброса загрязняющих веществ при всех видах электросварочных работ М, т/год, проводится по формуле:

где g - удельный показатель выделяемого загрязняющего вещества г на кг расходуемых материалов, г/кг;

В - масса расходуемого за год сварочного материала, кг.

марганец и его соединения:

оксид железа:

Расчет максимально-разового выброса, G , г/с, рассчитывается по формуле:

где g - удельный показатель выделяемого загрязняющего вещества г на кг расходуемых материалов, г/кг;

В^/ - максимальное количество сварочных материалов расходуемых в течение часа, кг;

t - время, затрачиваемое на сварку в течение рабочего дня, ч.

марганец и его соединения:

оксид железа:

. Определение максимальных значений приземных концентраций загрязняющих веществ

Максимальное значение приземной концентрации загрязняющего вещества, С_М, мг/м³, при выбросе газо-воздушной смеси из одиночного горячего источника (DТ>>0) с круглым устьем определяется по формуле:

где А - коэффициент, зависящий от температурной стратификации атмосферы и определяющий условия вертикального и горизонтального рассеивания ЗВ в атмосфере, мг·с^2/3·К^1/3;

М - максимально разовый выброс (масса загрязняющего вещества, выбрасываемого в атмосферу в единицу времени), г/с;- безразмерный коэффициент, учитывающий скорость оседания загрязняющих веществ в атмосферном воздухе;, n - коэффициенты, учитывающие условия выхода газо-воздушной смеси из устья источника выброса; рассчитываются по разным формулам (см. ниже);

 безразмерный коэффициент, учитывающий влияние рельефа местности; в случае ровной или слабо пересеченной местности с перепадом высот, не превышающих 50 м на 1 км, h = 1;

Н - высота источника выброса над уровнем земли, м;_ух - расход газо-воздушной смеси, м³/с;

DТ - разность между температурой выбрасываемой газо-воздушной смеси t_г и температурой окружающего атмосферного воздуха t_в, ^оС.

Коэффициент F учитывает скорость оседания загрязняющих веществ в атмосферном воздухе. При отсутсвии данных о фракционном составе выбрасываемых загрязняющих твердых веществ принимаед для газообразных загрязняющих веществ и мелкодисперсных аэрозолей (пыли, золы и т.п., скорость упорядоченного оседания которых практически равна нулю) F=1.

Для точечного холодного источника ( f ≥ 100 или DТ~0 и v_M^’≥ 0,5)

Где

где D-диаметр устья источника, м;

W₀- скорость выхода газо-воздушной смеси, м/с;

n^’- безразмерный коэффициент, зависящий от v_M^’.

Коэффициент n^’ учитывает подъем факела над организванным источником. Значения коэффициентов определяются в зависимости от параметров.

v_M^’ для холодного источника

_M^’ для горячего источника

Коэффициент n^’ зависит от v_M^’:

при v_M^’≥2 n^’=1,

при 0,5≤ v_M^’<2 n^’=0,532 v_M^’2-2,13 v_M^’+3,13,

при v_M^’<0,5 n^’= 44* v_M^’.

3.1 Определение максимальных значений приземных концентраций загрязняющих веществ для открытой стоянки автотранспорта

) Оксид углерода (CO) (М=3,08 г/с)

A=180 (г. Воронеж)

F=1

H=5

D=0,5_yx=1,5

h=1

При 0,5 < v'_м < 2, n' = 0,532v'_м² - 2,13v'_м + 3,13

n'=1,5

Для расчета ПДВ оксида углерода следующее неравенство должно не выполнятся:

См_СО+Сф_СО  ПДК_СО

,05 мг/м³ +1 мг/м³  5,0 мг/м³.

3,05 мг/м³ 5,0 мг/м³, следовательно, расчет ПДВ делать не нужно.

)Углеводород (CH) (М=0,392 г/с)

A=180 (г. Воронеж)

F=1

H=5

D=0,5_yx=1,5

h=1₀=7,64=0,021'=1,5_M^’=1

Для расчета ПДВ углеводорода следующее неравенство должно не выполнятся:

См_CH +Сф_CH  ПДК_CH

,261 мг/м³ +0,2 мг/м³  1,0 мг/м³.

0,461 мг/м³ 1,0 мг/м³, следовательно, расчет ПДВ делать не нужно.

) Оксиды азота (NО_x), в пересчете на диоксид азота (NО₂) (М=0,336 г/с)

A=180 (г. Воронеж)

F=1

H=5

D=0,5_yx=1,5

h=1₀=7,64=0,021'=1,5_M^’=1

Для расчета ПДВ оксида азота следующее неравенство должно не выполнятся:

См_NО2+Сф_NО2  ПДК_NО2

,224 мг/м³ +0,017мг/м³  0,085 мг/м³.

0,241 мг/м³ 0,085 мг/м³, следовательно, необходим расчет ПДВ.

ПДВ вредных веществ в атмосферу устанавливают для каждого источника загрязнения атмосферы при условии, что выбросы вредных веществ от данного источника в совокупности с источниками города или другого населенного пункта, с учетом перспективы развития промышленных предприятий и рассеивания вредных веществ в атмосфере, не создадут приземную концентрацию, превышающую их предельно допустимые концентрации (ПДК) для населения, растительного и животного мира.

4) Диоксид серы (SO₂) (М=0,042 г/с)

A=180 (г. Воронеж)

F=1

H=5

D=0,5_yx=1,5

h=1₀=7,64=0,021'=1,5_M^’=1

Для расчета ПДВ оксида серы следующее неравенство должно не выполнятся:

См_SO2+Сф_SO2  ПДК_SO2

,024 мг/м³ +0,1 мг/м³  0,5 мг/м³.

0,124 мг/м³ 5,0 мг/м³, следовательно, расчет ПДВ делать не нужно.

) Углерод (C) (М=,0125 г/с)

A=180 (г. Воронеж)

F=1

H=5

D=0,5_yx=1,5

h=1₀=7,64=0,021'=1,5_M^’=1

Для расчета ПДВ оксида углерода следующее неравенство должно не выполнятся:

См_С+Сф_С  ПДК_С

,0083мг/м³ +0,03 мг/м³  0,15 мг/м³.

0,0383 мг/м³ 0,15 мг/м³, следовательно, расчет ПДВ делать не нужно.

) Свинец (Pb) (М=0,0028 г/с)

A=180 (г. Воронеж)

F=1

H=5

D=0,5_yx=1,5

h=1₀=7,64=0,021'=1,5_M^’=1

Для расчета ПДВ свинца следующее неравенство должно не выполнятся:

См_Pb +Сф_Pb  ПДК_Pb

,00187мг/м³ +0,0002 мг/м³  0,001 мг/м³.

0,00207 мг/м³ 0,001 мг/м³, следовательно, необходим расчет ПДВ.

ПДВ вредных веществ в атмосферу устанавливают для каждого источника загрязнения атмосферы при условии, что выбросы вредных веществ от данного источника в совокупности с источниками города или другого населенного пункта, с учетом перспективы развития промышленных предприятий и рассеивания вредных веществ в атмосфере, не создадут приземную концентрацию, превышающую их предельно допустимые концентрации (ПДК) для населения, растительного и животного мира.

Определение опасной скорости ветра.

По методике ОНД-86 расчет рассеивания примесей, проводится применительно к неблагоприятным метеорологическим условиям, т.е. таким, когда имеет место интенсивный турбулентный режим в атмосфере, скорость ветра достигает опасного значения.

Опасной называется скорость ветра, при которой концентрация загрязняющих примесей на уровне дыхания достигает максимальных значений.

Для холодного выброса при 0,5 < v'_м < 2 U_m= v'_м=1 м/с

Определение расстояния Xм.

Расстояние х_м (м), от источника до точки, в которой приземная концентрация достигает максимального значения С_М, мг/м³, при неблагоприятных метеоусловиях рассчитывается по формуле:

,

где d - безразмерный коэффициент, при 0,5 < v'_м < 2, d=11,4 v'_м d=11,4.

.2 Определение максимальных значений приземных концентраций загрязняющих веществ для растворного узла

) Песок (М=0,044 г/с)

A=180 (г. Воронеж)

F=3

H=3

D=1,5

V_yx=1,5

h=1

При 0,5 < v'_м < 2, n' = 0,532v'_м² - 2,13v'_м + 3,13

n'=2,044

Для расчета ПДВ пыли неорганической (песка) следующее неравенство должно не выполнятся:

См_ПН+Сф_ПН  ПДК_ПН

 +0,06 мг/м³  0,3 мг/м³.

 0,3 мг/м³, следовательно, необходим расчет ПДВ.

ПДВ вредных веществ в атмосферу устанавливают для каждого источника загрязнения атмосферы при условии, что выбросы вредных веществ от данного источника в совокупности с источниками города или другого населенного пункта, с учетом перспективы развития промышленных предприятий и рассеивания вредных веществ в атмосфере, не создадут приземную концентрацию, превышающую их предельно допустимые концентрации (ПДК) для населения, растительного и животного мира.

) Цемент (М=0,141 г/с)

A=180 (г. Воронеж)

F=1=3=1,5_yx=1,5

h=1₀=0,849=0,187'=2,044_M^’=0,6

Для расчета ПДВ пыли неорганической (цемента) следующее неравенство должно не выполнятся:

См_ПН+Сф_ПН  ПДК_ПН

 +0,06 мг/м³  0,3 мг/м³.

 0,3 мг/м³, следовательно, необходим расчет ПДВ.

ПДВ вредных веществ в атмосферу устанавливают для каждого источника загрязнения атмосферы при условии, что выбросы вредных веществ от данного источника в совокупности с источниками города или другого населенного пункта, с учетом перспективы развития промышленных предприятий и рассеивания вредных веществ в атмосфере, не создадут приземную концентрацию, превышающую их предельно допустимые концентрации (ПДК) для населения, растительного и животного мира.

Если на производстве есть нарушения ПДК, следовательно, требуется очистка. На нашем предприятии наблюдается превышение ПДК пыли неорганической, следовательно, необходимо установить промышленные фильтры - пылеуловители.

Определение опасной скорости ветра.

По методике ОНД-86 расчет рассеивания примесей, проводится применительно к неблагоприятным метеорологическим условиям, т.е. таким, когда имеет место интенсивный турбулентный режим в атмосфере, скорость ветра достигает опасного значения.

Опасной называется скорость ветра, при которой концентрация загрязняющих примесей на уровне дыхания достигает максимальных значений.

Для холодного выброса при 0,5 < v'_м < 2 U_m= v'_м=0,6 м/с

Определение расстояния Xм.

Расстояние х_м (м), от источника до точки, в которой приземная концентрация достигает максимального значения С_М, мг/м³, при неблагоприятных метеоусловиях рассчитывается по формуле:

,

где d - безразмерный коэффициент, при 0,5 < v'_м < 2, d=11,4 v'_м d=6,84.

3.3 Определение максимальных значений приземных концентраций загрязняющих веществ для металлообрабатывающего участка

) Абразивная пыль (М=0,000006 г/с)

A=180 (г. Воронеж)

F=3

H=11

D=0,3

V_yx=1,0

h=1

При v'_м = 0,5, n' = 4,4v'_м ,'=2,2.

Для расчета ПДВ оксида углерода следующее неравенство должно не выполнятся:

См_ПА+Сф_ПА  ПДК_ПА

,000003 мг/м³ +0,06 мг/м³  0,3мг/м³.

0, 060003 мг/м³ 0,3 мг/м³, следовательно, расчет ПДВ делать не нужно.

) Металлическая пыль (М=0,000009 г/с)

A=180 (г. Воронеж)

F=3

H=11

D=0,3_yx=1,0

h=1₀=14,2=0,011'=2,2'_м =0,5

Для расчета ПДВ оксида углерода следующее неравенство должно не выполнятся:

См_ПМ+Сф_ПМ  ПДК_ПМ

,000005 мг/м³ +0,06 мг/м³  0,3мг/м³.

0, 060005 мг/м³ 0,3 мг/м³, следовательно, расчет ПДВ делать не нужно.

Определение опасной скорости ветра.

По методике ОНД-86 расчет рассеивания примесей, проводится применительно к неблагоприятным метеорологическим условиям, т.е. таким, когда имеет место интенсивный турбулентный режим в атмосфере, скорость ветра достигает опасного значения.

Опасной называется скорость ветра, при которой концентрация загрязняющих примесей на уровне дыхания достигает максимальных значений.

Для холодного выброса при v'_м ≤ 0,5 U_m=0,5 м/с

Определение расстояния Xм.

Расстояние х_м (м), от источника до точки, в которой приземная концентрация достигает максимального значения С_М, мг/м³, при неблагоприятных метеоусловиях рассчитывается по формуле:

,

где d - безразмерный коэффициент, при v'_м ≤ 0,5, d=5,7

.4 Определение максимальных значений приземных концентраций загрязняющих веществ для сварочного участка

1)      Марганец и его соединения (М=0,00008 г/с)

A=180 (г. Воронеж)

F=3

H=5

D=0,5_yx=0,5

h=1

при v'_м ≤ 0,5 n' = 4,4v'_м ,'=1,461

Для расчета ПДВ оксида углерода следующее неравенство должно не выполнятся:

См_Mg+Сф_Mg  ПДК_Mg

,0005 мг/м³ +0,06 мг/м³  0,3мг/м³.

0, 0605 мг/м³ 0,3 мг/м³, следовательно, расчет ПДВ делать не нужно.

2)      Оксид железа (М=0,0008 г/с)

A=180 (г. Воронеж)

F=3

H=5

D=0,5_yx=0,5

h=1₀=2,55=0,062'=1,461'_м =0,332

Для расчета ПДВ оксида углерода следующее неравенство должно не выполнятся:

См_FexOx+Сф_FexOx  ПДК_FexOx

,005 мг/м³ +0,06 мг/м³  0,3мг/м³.

0, 065 мг/м³ 0,3 мг/м³, следовательно, расчет ПДВ делать не нужно.

Определение опасной скорости ветра.

По методике ОНД-86 расчет рассеивания примесей, проводится применительно к неблагоприятным метеорологическим условиям, т.е. таким, когда имеет место интенсивный турбулентный режим в атмосфере, скорость ветра достигает опасного значения.

Опасной называется скорость ветра, при которой концентрация загрязняющих примесей на уровне дыхания достигает максимальных значений.

Для холодного выброса при v'_м ≤ 0,5 U_m=0,5 м/с

Определение расстояния Xм.

Расстояние х_м (м), от источника до точки, в которой приземная концентрация достигает максимального значения С_М, мг/м³, при неблагоприятных метеоусловиях рассчитывается по формуле:

,

где d - безразмерный коэффициент, при v'_м ≤ 0,5, d=5,7

. Определение и обоснование санитарно-защитной зоны (СЗЗ) предприятия

Предприятия, группы предприятий, их отдельные здания и сооружения с технологическими процессами, являющиеся источниками негативного воздействия на среду обитания и здоровье человека, необходимо отделять от жилой застройки санитарно-защитными зонами с обязательным обозначением границ специальными информационными знаками.

Границей СЗЗ следует считать совокупность точек, в которых вклад источников по одному и тому же загрязняющему веществу в сумме с фоновой концентрацией данного вещества равен предельно допустимой концентрации (С_общ+ С_Ф = ПДК).

Если же загрязняющие вещества обладают эффектом суммации воздействия, то сумма их безразмерных концентраций с фоновыми должна быть равна единице (q + q_ф = 1).

Территория СЗЗ предназначена для:

§   обеспечения снижения уровня воздействия до требуемых гигиенических нормативов по всем факторам воздействия за ее пределами;

§   создания санитарно-защитного барьера между территорией предприятия (группы предприятий) и территорией жилой застройки;

§   организации дополнительных озелененных площадей, обеспечивающих экранирование, ассимиляцию и фильтрацию загрязнителей атмосферного воздуха и повышение комфортности микроклимата.

Для действующих предприятий проект организации санитарно-защитной зоны должен быть обязательным документом.

В предпроектной, проектной документации на строительство новых, реконструкцию или техническое перевооружение действующих предприятий и сооружений должны быть предусмотрены мероприятия и средства на организацию и благоустройство СЗЗ, включая переселение жителей, в случае необходимости. Данный проект представляется одновременно с проектом на строительство (реконструкцию, техническое перевооружение) предприятия.

Для автомагистралей, линий железнодорожного транспорта и метрополитена устанавливаются санитарные разрывы (СР).

Величина разрыва устанавливается на основании расчетов рассеивания загрязнений атмосферного воздуха и физических факторов (шума, вибрации, ЭМП и др.).

Временное сокращение объема производства не является основанием к пересмотру принятой величины СЗЗ.

Для объектов, не включенных в санитарную классификацию, а также с новыми, недостаточно изученными технологиями, не имеющими аналогов в стране и за рубежом, ширина СЗЗ устанавливается в каждом конкретном случае решением Главного государственного санитарного врача Российской Федерации или его заместителя.

Достаточность ширины санитарно-защитной зоны по принятой классификации должна быть подтверждена выполненными по согласованным и утвержденным методам расчета рассеивания выбросов в атмосферу для всех загрязняющих веществ, распространения шума, вибрации и электромагнитных полей с учетом фонового загрязнения среды обитания по каждому из факторов.

для действующих предприятий достаточность ширины санитарно-защитной зоны по принятой классификации должна быть подтверждена данными натурных наблюдений

Для групп промышленных предприятий или промышленного узла устанавливается единая санитарно-защитная зона с учетом суммарных выбросов и физического воздействия всех источников, а также результатов годичного цикла натурных наблюдений для действующих предприятий.

Среднегодовая роза ветров, %: С - 19; СВ - 17; В - 11; ЮВ - 7; Ю - 6; ЮЗ - 9; З - 17; СЗ - 14.

Расчёт нормативного размера СЗЗ

. В случае наличия на территории предприятия только высоких источников нагретых выбросов нормативное расстояние СЗЗ устанавливается от источника выброса до границы СЗЗ L₀ = l₀ .

. Во всех остальных случаях нормативное расстояние от центра промплощадки до границы СЗЗ L₀ определяется по формуле

,

где s - расстояние от центра промышленной площадки до её границ, м.

l₀ - нормативные размеры СЗЗ, т. е. расстояние от границы промплощадки до границы СЗЗ по СанПиН.

для Севера:

для Юга:

для Запада:

для Востока:

для СВ, ЮВ, ЮЗ и СЗ:

Корректировка границы СЗЗ по румбам.

Для каждого из румбов

,

где L - расчетный размер СЗЗ по румбу, м;

Р - продолжительность ветров по румбу, %;

Р₀ - 12,5 % (если число румбов 8, то 100/8=12,5);₀ - расстояние до границы СЗЗ (при круговой розе ветров).

Корректировка позволяет наглядно определить опасное направление с позиции нового строительства или существующей застройки, т.к. она учитывает продолжительность ветров данного румба.

для Севера:

для Юга:

для Запада:

для Востока:

для Северо-востока :

для Юго-востока:

для Юго-запада:

для Северо-запада:

Окончательная граница СЗЗ наносится следующим образом:

) для румбов, при которых Р/Р₀ < 1, остается величина L₀;

) для румбов, при которых Р/Р₀ > 1 принимаются скорректированные значения L (остальные линии остаются пунктирными).

Таким образом, размеры СЗЗ в первом случае равны L₀, а в случае скорректированных значений - (L-s).

Табл. (№). Расчет СЗЗ предприятия

Планировочная организация СЗЗ кроме выполнения основной задачи - защиты воздушной среды населенных пунктов от промышленных загрязнений должна отвечать архитектурно-композиционной увязки жилых районов с промышленным предприятием. Проектирование озеленения СЗЗ должно осуществляться с учетом характера промышленного загрязнения, а также местных природно-климатических и топографических условий. Растения, используемые для озеленения зон должны быть эффективны в санитарном отношении и устойчивы к промышленному загрязнению атмосферы и почвы. Отдается предпочтение смешанным древесно-кустарниковым насаждениям, обладающим высокой биологической устойчивостью и хорошими декоративными достоинствами. Посадки СЗЗ создаются в виде плотных древесных массивов и полос с опушками из кустарников. Схемой размещения насаждений с фильтрующей посадкой предусматривается чередование в шахматном порядке закрытых и открытых пространств. Оптимальные условия для проветривания и очистки воздушного бассейна в СЗЗ достигается созданием коридоров проветривания, особенно в направлении преобладающих ветров.

Рисунок 1 СЗЗ предприятия

. Определение массы загрязняющих веществ поверхностного стока

Поверхностные воды, стекающие с городских территорий, формируются в результате выпадения на их поверхность атмосферных осадков, которые в связи с загрязнением воздушного бассейна представляют собой растворы солей, кислот и органических веществ с примесью твердых частиц. В ливневых водах преобладают вещества неорганического происхождения (песок, глина и т.д.), органических веществ в них меньше, патогенные микробы, как правило, не встречаются.

Суммарное количество загрязнений, поступающих в водоприемники за счет поверхностного стока, составляет 8-15 % соответствующих показателей загрязненности хозяйственно-бытовых вод, формирующихся на этой площади.

Расчет объёма стока дождевых вод

Объём стока дождевых вод, W_д, м³/га определяется по формуле

W_д = 2,5 · H_д · К_д · К_н ,

где Н_д - слой осадков за тёплый период со средними температурами выше 0 ⁰С, мм; определяется по данным метеорологических наблюдений территориального органа Росгидромета, для г. Воронежа принимается равным 367 мм;

К_д - коэффициент, учитывающий объём стока дождевых вод в зависимости от интенсивности дождя для данной местности продолжительностью 20 мин, определяется по данным таблицы при периоде однократного превышения расчётной интенсивности дождя равном одному году q_20.

Для г. Воронежа q₂₀= 80, соответственно К_д = 0,71.

Таблица

Определение коэффициента объёма стока дождевых вод

К_н - коэффициент, учитывающий интенсивность формирования дождевого стока в зависимости от степени распространения водонепроницаемых поверхностей П_н. П_н, %, определяется как отношение площади водонепроницаемых поверхностей к общей площади территории природопользователя.

Таблица

Определение коэффициента интенсивности формирования дождевого стока

Расчет объёма стока талых вод

Объём стока талых вод W_т, м³/га, определяется по формуле

W_т = Н_т· К_т · К_в,,

где Н_т - слой осадков за холодный период со средними температурами ниже 0 ⁰С, мм; определяется по данным метеорологических наблюдений территориального органа Росгидромета, для г. Воронежа принимается равным 120 мм;

К_т - коэффициент, учитывающий объём стока талых вод в зависимости от условий снеготаяния определяется по таблице.

Так как г. Воронеж находится в зоне 1, то по таблице принимается К_т = 0,47.

Таблица

Определение коэффициента объёма стока талых вод

К_в - коэффициент, учитывающий вывоз снега с территории природопользователя. При отсутствии вывоза коэффициент принимается равным 10 с уменьшением его значения пропорционально объёму вывоза снега.

Расчет объёма стока поливомоечных вод

Объём стока поливомоечных вод W_пм, м³/га, определяется по формуле

W_пм =10 · q · N · К_пм ,,

где q - расход воды на одну поливку (мойку) твёрдых покрытий за отчётный период, дм³/м²; принимается по данным учёта или в размере 1,2 - 1,3 дм³/м²;

N - количество поливок (моек) в год принимается по данным учёта или в соответствии с нормативными документами, регламентирующими правила эксплуатации промплощадок;

К_пм - коэффициент стока поливомоечных вод; принимается равным 0,5.

Расчет общего объёма поверхностного стока с территории

Общий объём поверхностного стока с территории W_общ, м³/га предприятия определяется по формуле

W_общ = W_д + W_т + W_пм..

Расчет массы сброса загрязняющего вещества

Масса сброса загрязняющего вещества, М_i, т/год, с неорганизованным стоком с территории (водосбора) природопользователя определяяется по формуле

М_i = S· (W_д·с_{i д} +W_т·с_{i т}) ·10^-6 + S_н ·с_пм· W_пм · 10^-6 ,

где S - площадь территории (водосбора) природопользователя, га;

W_д, W_т, W_пм - объём стока соответственно дождевых, талых и поливомоечных вод, м³/га;

с _д, с_{i т}, с_{i пм} - концентрация I -го загрязняющего вещества в соответственно дождевых, талых и поливомоечных вод, мг/дм³;

S_н - площадь водонепроницаемых покрытий, подвергающихся мокрой уборке, га.

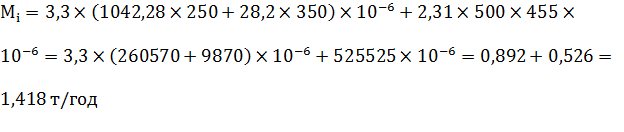

для взвешенных частиц:

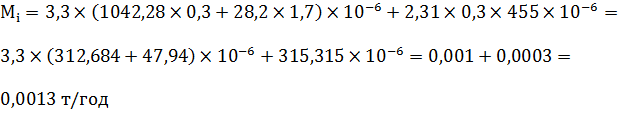

для нефтепродуктов:

для железа:

Определение объема стока

Концентрация загрязняющих веществ в поверхностном стоке

.        Взвешенные вещества:

.        Железо:

.        Нефтепродукты:

Сравнительная характеристика полученных концентрация ЗВ со значениями ПДК

По результатам анализа можно сделать вывод о том, что содержание взвешенных веществ и нефтепродуктов не соответствует норме, следовательно, необходимо ввести ВСС.

. Расчет нормированного количества образования отходов производства и потребления

Расчет нормативного количества мусора от бытовых помещений

Отходы мусора образуются в результате непроизводственной деятельности работников предприятий.

Расчет нормативного количества бытового мусора Н_м, т/год, проводится по формуле:

Н = n ∙ Ч · ρ ,

где n - удельная норма накопления бытового мусора, м³/год; принимается 0,2-0,3 м³/год на одного работника;

Ч - списочная численность работников предприятия, чел.

ρ - плотность бытового мусора, т/м³; принимается равной 0,25 т/м³.

Расчет нормативного количества мусора от уборки территории предприятия

Расчет нормативного количества мусора Н_т, т/год, образующегося при уборке территории предприятия и участков, проводится по формуле

Н = S ∙ Т · 10^-3,

где S - площадь территории предприятия с твердым покрытием, м²;

Т - удельный норматив образования отхода с 1 м² твердого покрытия, кг/м²; принимается равным 5 кг/м² .

^-3 - переводной коэффициент килограммов в тонны.

Расчет нормативного количества стружки черного металла

Отходы стружки черного металла образуются при инструментальной обработке металлов.

Количество металлической стружки Н_стр, т/год, образующейся при обработке металла, определяется по формуле

Н_стр = М × k,

где М - количество металла, поступающего на обработку, т/год;- норматив образования металлической стружки, % (10 % - при обработке черного металла)

Расчет нормативного количества отработанных абразивных кругов

Отход образуется в результате истечения срока службы абразивных кругов, использующихся для заточки металлических деталей.

Расчет нормативного количества отработанных абразивных кругов Н_абр, кг, проводится по формуле

Н_абр = n ∙ (Т / Т_н) ∙ m_i ∙ k,

где n - количество станков данного типа, на которых установлены шлифовальные круги, шт.;

Т - среднегодовой фонд времени работы участка, на котором установлены станки данного типа, ч/год;

Т_н - нормативный срок службы абразивных кругов до полного износа, ч; Т_н = 200 ч;

k - коэффициент износа абразивных кругов до замены; k = 0,7.

m_i - масса одного абразивного круга данного диаметра, кг; определяется по таблице.

Таблица

Масса абразивных кругов в зависимости от диаметра

Расчет нормативного количества образования огарков сварочных электродов

Огарки сварочных электродов образуются при проведении электро- и газосварочных работ.

Расчет нормативного количества огарков Н_эл, т/год, проводится по формуле

Н = к ∙ Э,

где к - коэффициент, учитывающий количество отходов, образующихся в виде огарков при ручной сварке; к=0,1.

Э - годовой расход электродов, т.

Расчет нормативного количества отходов отработанных масел

Отработанные масла образуются при замене масел на механическом оборудовании, а также при проведении технического обслуживания и текущего ремонта автотранспортных средств.

Расчет нормативного количества отходов отработанных индустриальных масел Н_ми, т/год, образующихся при проведении технического обслуживания оборудования, производится по формуле

Н_ми = n ∙ V ∙ d ·Т ·10^-3,

где n - число единиц оборудования, шт.;

V - объем системы смазки, дм³;

d - плотность масла, кг/дм³; 0,9 кг/дм³.

Т - периодичность замены масел, раз/год.

^-3 - переводной коэффициент килограммов в тонны.

Расчет нормативного количества отходов масел Н_ма, т/год, от автотранспорта проводится по усредненным удельным показателям образования отходов масел (моторных, трансмиссионных, гидравлических) по формуле

Н_ма = ,

где i - вид автомашины;

К_i - количество автомашин i-го вида, шт.;

П_i - планируемый пробег автомашины i-го вида, км ;

Р_i - расход топлива автомашины i-го вида, дм³/100 км пробега;

У_i - удельный показатель образования отработанного масла автомашины i-го вида, дм³/100 дм³ израсходованного топлива;

ρ - плотность масел, кг/дм³; 0,9 кг/дм³.

Таблица

Удельные показатели образования отходов отработанных масел при техническом обслуживании автотранспорта

Расчет нормативного количества аккумуляторов свинцовых отработанных от автотранспорта

Отход образуется при замене на автотранспортных средствах аккумуляторов с истекшим сроком службы.

Расчет нормативного количества отработанных аккумуляторов Н_ак, т/год, проводится по формуле

,

где i - марка автомашины;

n - количество марок автомашин, шт. ;_i - среднегодовой пробег автомашины i-ой марки, тыс. км;_i - количество автомашин i-ой марки, шт.;

к_i - количество аккумуляторов, установленных на автомашине i-ой марки, шт.;

S_Н - нормативный пробег аккумулятора, установленного на автомашине i-ой марки, тыс. км;

т - масса аккумулятора без электролита, кг;

^-3 - переводной коэффициент килограммов в тонны.

Расчет нормативного количества отработанных пневматических шин

Расчет нормативного количества отработанных шин Н_ш,т/год, основан на определении количества автошин, прошедших свой установленный нормативный пробег и проводится по формуле

Н =∙ (Л / Т) ∙ М ∙ В ·10^-3,

где i - вид автомобиля;- количество автомобилей i-го вида, шт.;

Л - среднегодовой пробег автомашины i-го вида, км;

Т - нормативный пробег автошины, км;

М - количество автошин, установленных на одной автомашине, шт.;

В - вес одной автошины с камерой данного типа, кг;

^-3 - переводной коэффициент из килограммов в тонны.

Заключение

В данном курсовом проекте была проведена оценка воздействия проектируемого бетонно-растворного узла на окружающую среду. Данное производство имеет в своем составе 4 производственных участка: открытая стоянка автотранспорта, растворный узел, металлообрабатывающий и сварочный участки.

Был проведен расчет инвентаризации выбросов ЗВ предприятия, в результате чего было выявлено 4 источника загрязнения атмосферы, 2 из которых являются неорганизованными (открытая стоянка автотранспорта, сварочный участок и растворный узел) и 1 - организованный (металлообрабатывающий участок), были определены расчеты максимально разовых и валовых выбросов ЗВ по каждому участку. Для всех веществ рассчитаны значения максимальной приземной концентрации, расстояния на которых она достигается и опасная скорость ветра. Определено, что приземные концентрации всех ЗВ не превышают нормативы на границе СЗЗ, за исключением пыли металлической. Нормирование выбросов позволило рассчитать необходимую эффективность очистки отходящих газов и разработать природоохранные мероприятия, проведение которых позволит снизить количество выбрасываемой пыли до допустимых значений.

В соответствии с санитарной классификацией предприятий и производств для предприятия, установлен нормативный размер СЗЗ равный 300м, отклонение от которого возможны при учете розы ветров и природоохранных мероприятий.

При нормировании сбросов ЗВ была определена необходимость введения мероприятий (фильтрование на зернистых фильтрах с обработкой, адсорбция на угольных фильтрах, биологическая очистка) по очистке сточных вод перед сбросом их в реку Дон.

На предприятии, по обслуживанию грузовых автомобилей, образуются отходы 3,4 и 5 классов опасности, размещаемые на местах временного хранения в соответствии с санитарно-гигиеническими требованиями ( СанПиН 2.1.7.1322-03).

Таким образом, на основании проведенных расчетов, можно сделать вывод, что строительство предприятия по обслуживанию грузовых автомобилей не окажет значительного влияния на состояние окружающей природной среды и здоровья населения, проживающего в непосредственной близости от намеченного района строительства

Список использованной литературы

1)        Оценка воздействия на окружающую среду и экологическая экспертиза (теория и практика) [Текст]: учеб.пособие/ Л.М. Булгакова, Г.В. Кудрина, Р.Н. Плотникова; Воронеж. Гос.технол.акад.Воронеж, 2005.-304с.

2)      Оценка воздействия на окружающую среду и экологическая экспертиза: Методические указания для выполнения курсового проекта [Текст]/ Воронеж. Гос.технол.акад.; Сост. Л.М. Булгакова, С. И. Корыстин, Г.В. Кудрина. Воронеж, 2004.-32с.

)        Дончева А.В. Экологическое проектирование и экспертиза: Практика [Текст]: Учебное пособие/ А.В. Дончева.-М.:Аспект Пресс, 2002.-286с.

)        Экологическая экспертиза [Текст]: учеб.пособие для студ.высш.учеб.заведений/ [В.К. Донченко и др]; по.ред. В.М. Питулько.-3-е изд.,стер.-М.: Издательский центр «Академия», 2006.-480с.

) http://www.opengost.ru/iso/3320-mro-1-99-metodika-rasheta-obemov-obrazovaniya-othodov.-othody-metallobrabotki.html

)        http://www.norm-load.ru/SNi/Data1/7/7052/index.htm
