Состав продуктов выброса и их концентрация в атмосферном воздухе
Министерство по делам гражданской обороны, чрезвычайным
ситуациям и ликвидации последствий стихийных бедствий
Академия
государственной противопожарной службы
Контрольная работа
По дисциплине Экология
Выполнил: курсант Мл. сержант вн.сл. Баркалая В.Д.
Проверил: преподаватель Капитан вн. сл. Соловьев С.В.
Задание
выброс
экологический санитарный загрязнение
На предприятии произошел нештатный выброс вредных веществ в атмосферный
воздух. Выход токсичных газов произошел через отверстие расположенное на высоте
Н, с диаметром устья D, со
скоростью истечения газов w0 и
температурой газовоздушной смеси Тг (см. табл. 1).
Состав продуктов выброса (см. табл. 2) и их концентрация определяют
опасность для населения и являются основным критерием для разработки
мероприятий по снижению их воздействия. Расчетами определяются разовые
концентрации, относящиеся к 20-30-мннутному интервалу осреднения.
Исходные данные для расчета
Таблица 1
№ п/п
|
Характеристика, обозначение
|
Ед.
|
Значение
|
|
|
|
Номер варианта (по предпоследней
цифре зачетной книжке)
|
|
|
|
0
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
1
|
Высота отверстия, H
|
м
|
23
|
43
|
17
|
34
|
57
|
26
|
65
|
49
|
31
|
54
|
2
|
Диаметр устья трубы, D
|
м
|
1,6
|
3
|
1,8
|
2,6
|
2,2
|
3,1
|
1,1
|
2
|
2,1
|
1,9
|
3
|
Скорость выхода
газовоздушной смеси, w0
|
м/с
|
7
|
12
|
8
|
5,8
|
6
|
9
|
11
|
7,5
|
10
|
15
|
4
|
Температура газовоздушной
смеси, Тг
|
0С
|
135
|
175
|
205
|
177
|
145
|
125
|
99
|
184
|
190
|
5
|
Температура окружающего
воздуха, Тв
|
0С
|
25
|
20
|
20
|
30
|
25
|
20
|
25
|
25
|
30
|
25
|
6
|
Коэффициенты А
|
-
|
140
|
160
|
200
|
250
|
180
|
140
|
140
|
200
|
200
|
180
|
7
|
Коэффициенты h
|
-
|
1
|
1
|
1
|
1
|
1
|
1
|
1
|
1
|
1
|
1
|
8
|
Скорость ветра, u
|
м/с
|
10
|
6
|
8
|
4
|
9
|
2
|
11
|
2
|
4.2
|
3
|
Таблица 2
№ п/п
|
Характеристика, обозначение
|
Ед.
|
Значение
|
|
|
|
Номер варианта (по
последней цифре зачетной книжке)
|
|
|
|
0
|
1
|
2
|
3
|
5
|
6
|
7
|
8
|
9
|
2
|
Выброс сероводорода, Мн2S 0,008
|
г/с
|
4
|
8
|
21
|
10
|
6
|
6
|
7
|
3
|
6
|
7
|
3
|
Выброс двуокиси азота, МNО2
0,085
|
г/с
|
7,5
|
5
|
6,5
|
4,3
|
24
|
13
|
15
|
7,8
|
12
|
11
|
4
|
Выброс двуокиси серы, МSО2
0,05
|
г/с
|
23
|
17
|
11
|
19
|
32
|
16
|
17
|
23
|
41
|
11
|
Способ расчета основан на законах турбулентной диффузии, учитывающих
состояние атмосферы, расположения предприятия, характер местности, физические
свойства выбросов, параметров источника выбросов и т.д. Согласно ОНД-86 для
случая загрязнения атмосферы выбросами одиночного точечного источника расчет
выполняется с использованием следующих условий (см. рис.1) и соответствующего
алгоритма расчета:

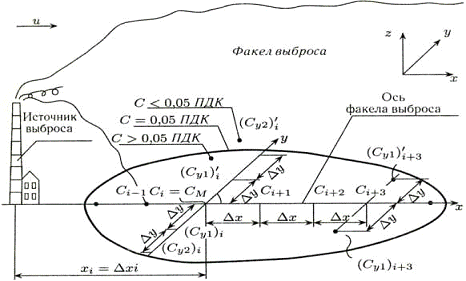

Рис. 1. Распределение приземной концентрации загрязняющего вещества в
атмосфере на оси факела выброса точечного источника
Расчет загрязнения атмосферы выбросами одиночного источника
. Максимальное значение приземной концентрации вредного вещества см
(мг/м3) при выбросе газовоздушной смеси из одиночного точечного
источника с круглым устьем достигается при неблагоприятных метеорологических
условиях на расстоянии xм (м) от источника и определяем по
формуле:
где
А - коэффициент, зависящий от температурной стратификации атмосферы; М (г/с) -
масса вредного вещества, выбрасываемого в атмосферу в единицу времени; F -
безразмерный коэффициент, учитывающий скорость оседания вредных веществ в
атмосферном воздухе; т и n - коэффициенты. учитывающие условия выхода
газовоздушной смеси из устья источника выброса; H (м) - высота
источника выброса над уровнем земли; h - безразмерный
коэффициент, учитывающий влияние рельефа местности, в случае ровной или
слабопересеченной местности с перепадом высот, не превышающим 50 м на 1 км, h = 1; DТ (°С) - разность между температурой выбрасываемой
газовоздушной смеси Тг и температурой окружающего атмосферного
воздуха Тв; V1 (м3/с)
- расход газовоздушной смеси.
V1 (м3/с) - расход газовоздушной смеси
определяем по формуле
где
D (м) - диаметр устья источника выброса; w0 (м/с)
-средняя скорость выхода газовоздушной смеси из устья источника выброса.
.
Значение коэффициента А, соответствующее неблагоприятным метеорологическим
условиям, при которых концентрация вредных веществ в атмосферном воздухе
максимальна, принимаем в соответствии с табл. 1.
Значения
мощности выброса М (г/с) принимаем в соответствии с табл. 2.
.
При определении значения DТ (°С) следует принимать температуру окружающего
атмосферного воздуха Тв (°С), а температуру выбрасываемой в
атмосферу газовоздушной смеси Тг (°С) - по действующим для данного
производства технологическим нормативам (см. табл. 1).
.
Значение безразмерного коэффициента F принимаем 1
.
Значения коэффициентов m и n определяем в зависимости от параметров f, vм, и fe.
Коэффициент
m определяем в зависимости от f по формулам:
Коэффициент n = 1 при f < 100 ,vt ³ 2;
. Расстояние xм (м) от источника выбросов, на
котором приземная концентрация с (мг/м3) при неблагоприятных
метеорологических условиях достигает максимального значения см,
определяем по формуле:
.
Значение опасной скорости uм (м/с) на
уровне флюгера (обычно 10 м от уровня земли), при которой достигается
наибольшее значение приземной концентрации вредных веществ см, в
случае f < 100 определяем по формуле:
.
Максимальное значение приземной концентрации вредного вещества сми
(мг/м3) при неблагоприятных метеорологических условиях и скорости
ветра u (м/с), отличающейся от опасной скорости ветра uм (м/с), определяем по формуле:
сми(Н2S) = r cм=0,74*0,045=0,03мг/м3,
сми(NO2) = r cм=0,74*0,34=0,25мг/м3,
сми(SO2) = r cм=0,74*0,39=0,29мг/м3,
где
r - безразмерная величина, определяемая в зависимости
от отношения u/uм по
формуле:
.
Расстояние от источника выброса xми (м), на
котором при скорости ветра u и неблагоприятных метеорологических условиях
приземная концентрация вредных веществ достигает максимального значения сми
(мг/м3), определяем по формуле:
хми
= p xм=1,34*315?58=421,6м,
где
р - безразмерный коэффициент, определяемый в зависимости от отношения u/uм по формуле:
.
При опасной скорости ветра uм
приземную концентрацию вредных веществ с (мг/м3) в атмосфере по оси
факела выброса на расстоянии х(H2S)=3610 (м), х(NO2)=235 (м), х(SO2)= 1471(м), от источника выброса (см. рис. 2)
определяем по формуле:
с (H2S)= s1 cм=0,2*0,001968=0,0004мг/м3,
с (NO2)= s1 cм=1,08*0,003936=0,00425мг/м3,
с
(SO2)= s1 cм=0,64*0,013447=0,0025мг/м3,
Рассчитаем
концентрации H2S в зоне заражения на различных расстояниях от
источника:
X
|
S1
|
с, мг/м3
|
500
|
1,014247
|
0,001996
|
1000
|
0,822004
|
0,001618
|
1500
|
0,624669
|
0,001229
|
2000
|
0,467534
|
0,00092
|
2500
|
0,353277
|
0,000695
|
3000
|
0,272026
|
0,000535
|
3500
|
0,213889
|
0,000421
|
4000
|
0,171578
|
0,000338
|
Рассчитаем концентрации NO2 в зоне заражения на различных
расстояниях от источника:
X
|
S1
|
с, мг/м3
|
50
|
1,099071
|
0,004326
|
100
|
1,096292
|
0,004315
|
150
|
1,091693
|
0,004297
|
200
|
1,085318
|
0,004272
|
Рассчитаем концентрации SO2 в зоне заражения на различных
расстояниях от источника:
X
|
S1
|
с, мг/м3
|
300
|
1,067508
|
0,014355
|
600
|
0,980611
|
900
|
0,863466
|
0,003399
|
1200
|
0,739746
|
0,002912
|
1500
|
0,624669
|
0,002459
|
где s1 - безразмерный коэффициент, определяемый в
зависимости от отношения x/xм и коэффициента F по формуле:
12. Максимальная концентрация cмx (мг/м3),
достигающаяся на расстоянии x от
источника выброса из оси факела при скорости ветра uмx, определяем по формуле:
где
безразмерный коэффициент находится в зависимости от отношения х/хм
по формуле:
Скорость
ветра uмx при этом рассчитываем по
формуле:
uмx(H2S) = f1 uм=2,205*2,337=5,15м/с,мx(NO2)
= f1 uм=0,845*2,337=1,97м/с,мx(SO2)
= f1 uм=1,343*2,337=3,14м/с,
где
безразмерный коэффициент f1
определяем в зависимости от отношения x/xм по формуле:
Определение
минимальной высоты источника выброса
13. При определении минимальной высоты источников выброса и установлении
предельно допустимых выбросов концентрация каждого вредного вещества в
приземном слое атмосферы с не превышает максимальной разовой предельно
допустимой концентрации данного вещества в атмосферном воздухе (ПДК):
с £ ПДК,
. При DT > 0 значение минимальной высоты
одиночного источника выброса (трубы) Н (м) сначала рассчитывается:
найденное
значение - оно является окончательным.
Определение
границ санитарно-защитной зоны предприятий
.
Размеры санитарно-защитной зоны (СЗЗ) l0 (м), установленные в Санитарных нормах проектирования
промышленных предприятий, должны проверяться расчетом загрязнения атмосферы в
соответствии с требованиями ОНД с учетом перспективы развития предприятия и
фактического загрязнения атмосферного воздуха.
.
Полученные по расчету размеры СЗЗ должны уточняться отдельно для различных
направлений ветра в зависимости от результатов расчета загрязнения атмосферы и
среднегодовой розы ветров района расположения предприятия по формуле ( для с ≤
ПДК):
где
l (м) - расчетный размер СЗЗ; L0 (м) - расчетный размер участка местности в данном
направлении, где концентрация вредных веществ (с учетом фоновой концентрации от
других источников) превышает ПДК; Р (%) - среднегодовая повторяемость
направления ветров рассматриваемого румба; Р0 (%) - повторяемость
направлений ветров одного румба при круговой розе ветров. Например, при восьми
румбовой розе ветров Значения l и L0 отсчитываются от границы источников.
Список использованной литературы
1. Внуков
А.К. Защита атмосферы от выбросов энергообъектов: Справ. М.: Энергоатомиздат,
1992. - 176 с.: ил.
. Л.К. Исаева
Экология пожаров, техногенных и природных катастроф: Учеб. пособие. - М.:
Академия ГПС МВД России, 2001. - 301 с.
. Инженерная
защита окружающей среды в примерах и задачах. Под редакцией О.Г. Воробьева. -
СПб.: Издательство «Лань», 2002. - 288 с.
. Методика
расчета концентраций в атмосферном воздухе вредных веществ, содержащихся в
выбросах предприятий. ОНД-86. Ленинград. Гидрометеоиздат. 1997.
