Работа сортировочной станции (на примере заданной станции Н)















ДИПЛОМНАЯ РАБОТА

Работа сортировочной станции (на примере заданной станции Н)

ВВЕДЕНИЕ

Железнодорожный транспорт является основополагающим для организации перевозочного процесса в России. В настоящее время роль железнодорожного транспорта в стране очень велика. На его долю приходится около 85% грузовых и 40% пассажирских перевозок.

Транспорт играет огромную роль в экономике страны. От его работы зависят развитие и нормальное функционирование предприятий промышленности, сельского хозяйства, снабжения и торговли. Велико его значение во внешнеэкономических связях, в деле обороны страны, в освоении новых экономических районов.

Основными задачами эксплуатации железных дорог являются:

транспортное обслуживание при обеспечении надежных эффективных и высокоорганизованных транспортных связей между поставщиками и потребителями, формирование цивилизованного, развитого рынка железнодорожных услуг;

удовлетворение потребностей экономики в грузовых перевозках по общему объему, родам грузов, видам сообщений, категориями отправок и т.д.;

перевозка пассажиров и грузов при строжайшем соблюдении требований безопасности.

Развитие РЖД зависит также и от развития, усовершенствования железнодорожных путей, перегонов, переездов, станций и прочего.

Высокий уровень корпоративного управления ОАО «РЖД» позволяет применять новые технологии планирования и оптимизации перевозок и эффективного согласования процессов перевалки различными видами транспорта и приема (сдачи) грузов на пограничных переходах, регулирование вопросов, связанных с рациональным использованием транспортных средств с целью снижения стоимости транспортной составляющей в конечной цене товара.

В успешном освоении постоянно растущего грузооборота железных дорог ведущая роль принадлежит сортировочным станциям. Сортировочные станции предназначены для массовой переработки вагонов и формирования поездов в соответствии с общесетевым планом формирования поездов. На сортировочных станциях формируют сквозные, участковые, сборные и участково-сборные поезда, а также вывозные и передаточные до ближайших грузовых станций, узла и заводских станций.

Формирование на сортировочных станциях сквозных поездов дает возможность пропускать эти поезда без переработки через многие участковые и некоторые попутные сортировочные станции, что ускоряет доставку грузов, оборот вагонов и снижает себестоимость перевозок. Сортировочная станция одновременно перерабатывает местные и транзитные вагонопотоки, кроме тех вагонопотоков, которые проходят данную станцию в отправительских маршрутах с места погрузки и транзитных сквозных поездах. На сортировочных станциях выполняют также операции с транзитными грузовыми поездами, ремонт вагонов, экипировку локомотивов, снабжение водой поездов с живностью, снабжение льдом вагонов-ледников, сортировку транзитных мелких отправок и контейнеров.

Сортировочные станции являются главными опорными пунктами по организации вагонопотоков на сети железных дорог. От того насколько успешно станции справляются с пропуском и переработкой вагонопотоков, а следовательно, насколько регулярно принимаются и отправляются со станции поезда, во многом зависит успех работы железных дорог целых направлений.

Для выполнения сортировочной работы на этих станциях имеются горки большой, средней или малой мощности с соответствующим оборудованием, сортировочные парки, вытяжные пути. Станции имеют обычно отдельные парки приема поступающих в переработку и отправления сформированных поездов, а также отдельные парки или пути для транзитных поездов. Группа, состоящая из парков приема, сортировки и отправления, образуют сортировочную систему.

На сортировочных станциях имеются устройства локомотивного и вагонного хозяйств, водоснабжения, энергоснабжения, связи и СЦБ, а также размещаются технические и служебные здания, материальные склады и в необходимых случаях льдопункты, сортировочные платформы, площадки сортировки контейнеров и другие устройства. Станции оборудуются электрической централизацией стрелок и сигналов, устройствами механизированной очистки стрелок, телевизионными установками и другими устройствами новейшей техники.

1. ТЕХНИЧЕСКАЯ И ЭКСПЛУАТАЦИОННАЯ ХАРАКТЕРИСТИКА СОРТИРОВОЧНОЙ СТАНЦИИ

.1 Техническая характеристика станции

Сортировочные станции предназначены для массовой переработки вагонов и формирования поездов в соответствии с общесетевым планом формирования поездов. К функциям сортировочных станций относятся: пропуск транзитного вагонопотока, поступающего в поездах без переработки; пропуск транзитного поездопотока с частичной переработкой (изменение массы, длины поездов, заменой групп вагонов групповых поездов); пропуск транзитного перерабатываемого вагонопотока; переработка местного вагонопотока, поступающего после расформирования поездов на специальные пути для местных вагонов. Сортировочные станции являются главными опорными пунктами по организации вагонопотоков на сети железных дорог.

Данная сортировочная станция «Н» расположена на двухпутной линии и является односторонней сортировочной станцией с последовательным расположением парков.

Парк приема, предназначенный для приема поездов, поступающих в расформирование, расположен последовательно сортировочному парку.

В парке приема насчитывается шесть путей, один из них ходовой путь.

Парк оправления расположен последовательно сортировочному парку и имеет 11 путей.

В сортировочном парке, предназначенном для накопления вагонов в соответствии с планом формирования, имеется 24 пути.

Основное формирование происходит на вытяжных путях (три пути).

Параллельно сортировочному парку размещены локомотивное и вагонное хозяйства. Такое размещение дает минимальные пробеги сменяемых локомотивов и создает, кроме того, условия для объединения коммуникаций и некоторых ремонтных средств локомотивного и вагонного хозяйств и в конечном итоге экономию на строительных затратах и оборудовании.

К станции «Н» примыкают три перегона Н-Е, Н-Ж и Н-Л (таблица 1.1).

Характеристика технических средств станции «Н»:

-        на станции расположены пункты технического осмотра и текущего ремонта вагонов, локомотивное и вагонное депо, к станции примыкают грузовой двор и подъездной путь, механизированная горка, оборудованная ГАЦ, два пути надвига и два пути спуска;

-       устройства СЦБ - маршрутно-релейная централизация;

-       связь машинистов маневровых локомотивов с ДСП, ДСЦ, составительскими бригадами - двусторонняя радиосвязь;

-       связь ДСП, дежурного по горке с работниками - громкоговорящая оповестительная;

-       способ передачи информации о прибывающих и отправляемых поездах - по телетайпу;

-       способ пересылки документов - по пневмопочте.

Рис. 1.1 - Схема участков, примыкающих к сортировочной станции «Н»

Таблица 1.1 - Характеристика перегонов, примыкающих к станции «Н»

 Перегон

Число главных путей

Средства сигнализации и связи

Тип и серия локомотивов

Время хода поездов по прилегающим перегонам, мин




пассажирских

грузовых

четных

нечетных

Н-Е

2

Автоблокировка

ЧС-4

ВЛ-80

11

13

Н-Ж

2

Автоблокировка

ЧС-4

ВЛ-80

14

15

Н-Л

1

Автоблокировка

ЧС-4

ВЛ-80

11

13


1.2 Эксплуатационная характеристика станции

Основная работа, выполняемая на данной сортировочной станции:

-    пропуск транзитного вагонопотока, поступающего в поездах без переработки;

-       пропуск транзитного поездопотока с частичной переработкой (изменение массы, длины поездов, заменой групп вагонов групповых поездов);

-       пропуск транзитного перерабатываемого вагонопотока;

-       переработка местного вагонопотока, поступающего после расформирования поездов на специальные пути для местных вагонов;

-       пропуск пассажирских поездов.

На данной станции обрабатываются три категории вагонопотоков:

-    транзит с переработкой;

-       транзит без переработки;

-       местный вагонопоток.

Характеристику вагонопотоков представим в виде таблиц 1.2 - 1.4

Таблица 1.2 - Размеры вагонопотоков с направления «Е»

Категория вагонопотока

Назначения

Местные

Итого


Н-Л

Л

М

О

П

Н-Ж

Ж

З

И

К

ГД

ПП


Транзит с переработкой

90

183

248

226

230

96

194

200

219

188

37

49

1960

Транзит без переработки

-

140

-

210

140

-

70

70

140

-

-

-

770

Итого

90

323

248

436

370

96

264

270

359

188

37

49

2730


Таблица 1.3 - Размеры вагонопотоков с направления «Л»

Категория вагонопотока

Назначения

Местные

Итого


Н-Е

Е

Д

В

А

Г

Б

Н-Ж

Ж

З

К

И

ГД

ПП


Транзит с переработкой

20

75

109

101

141

93

110

28

9

31

12

12

8

21

770

Транзит без переработки

-

70

-

140

140

70

-

-

-

-

-

-

-

-

420

Итого

20

145

109

241

281

163

110

28

9

31

12

12

8

21

1190


Таблица 1.4 - Размеры вагонопотоков с направления «Ж»

Категория вагонопотока

Назначения

Местные

Итого


Н-Е

Е

Д

В

А

Г

Б

Н-Л

Л

М

О

П

ГД

ПП


Транзит с переработкой

36

104

106

148

181

109

105

24

11

28

15

11

15

17

910

Транзит без переработки

-

70

70

70

210

-

70

-

-

-

-


-

-

490

Итого

36

174

176

218

391

109

175

24

11

28

15

11

15

17

1400


На основании полученных таблиц составляем таблицы-«шахматки» (таблицы 1.5 и 1.6), в которых указываем суточное количество вагонов и поездов с переработкой и без переработки, поступающих на станцию «Н» с каждого из направлений Е, Л, Ж и следующих на эти направления, а также количество вагонов, поступающих на станцию «Н» для грузовых операций.

Таблица 1.5 - Вагонопотоки, идущие с переработкой на станцию «Н»

Направление

На Из

Направление

Местные

Итого



Е

Л

Ж

ГД

ПП



Е


977

897

37

49

1960


Л

649


92

8

21

770


Ж

789

89


15

17

910


ГД

30

13

17



60


ПП

45

22

20



87


Итого

1513

1101

1026

60

87

3787


Таблица 1.6 - Вагонопотоки, идущие без переработки на станцию «Н»

Направление

На Из

Направление

Итого



Е

Л

Ж



Е


490

280

770


Л

420


-

420


Ж

490

-


490


Итого

910

490

280

1680

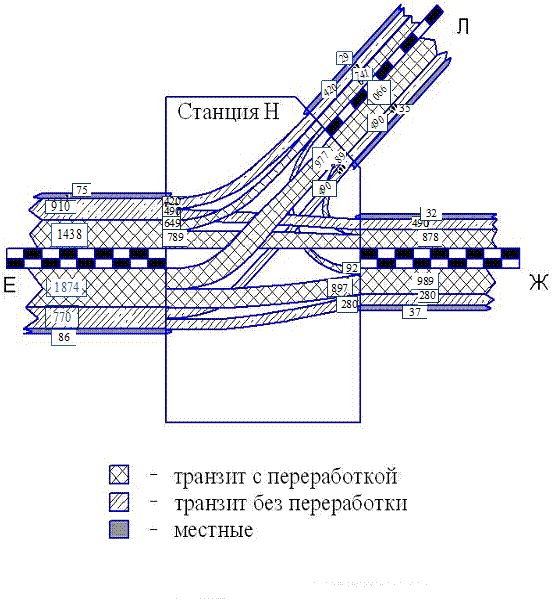

На основании полученных данных строим диаграмму вагонопотоков (рисунок 1.2).

Рис. 1.2 - Диаграмма вагонопотоков

2. ТЕХНОЛОГИЯ РАБОТЫ ПАРКА ПРИБЫТИЯ

.1 Специализация путей парка приема

Специализация парков и путей станции должна устанавливаться исходя из условий:

-    полного обеспечения безопасности следования поездов и производства маневровой работы;

-        выбора наилучшего варианта использования путей парков с учетом применения передовых приемов и методов расформирования - формирования поездов, обеспечения выполнения местной работы и равномерного распределения маневровой работы между маневровыми районами (вытяжки).

В парке прибытия следует предусматривать пути для приема поездов, поступающих в переработку, в зависимости от их числа и направления следования.

В парк прибытия поступают разборочные поезда с трех направлений (Е,Л и Ж). Верхние пути парка прибытия рационально специализировать для приема нечетных поездов (с Л и Ж), а нижние - для нечетных поездов (с Е). В парке прибытия необходимо предусмотреть ходовой путь для заезда горочных локомотивов под расформированные составы. Исходя из данных рекомендаций, необходимо специализировать пути парка прибытия и представить специализацию в виде таблицы (Таблица 2.1).

Также рассматриваем технологию работы парка приема - в отдельности прием с направлений Е,Л,Ж - и сводим результаты в таблицы 2.1 - 2.3.

Таблица 2.1 - Специализация путей парка приема

№ пути

Назначение пути

1

Прием поездов с направления Л и Ж

2

Прием поездов с направления Л и Ж

3

Прием поездов с направления Л и Ж

4

Ходовой путь для горочного локомотива

5

Прием поездов с направления Е

6

Прием поездов с направления Е


Таблица 2.2 - Маршруты поездов, поступающих в парк приема с направления «Л» и «Ж»

Операция

Занятость стрелок

Враждебные перемещения

Прием на 1 путь из «Л»

105,107,125,123,131,133,149,155

нет

Прием на 2 путь из «Ж»

107,125,123,131,133,149

нет

Прием на 3 путь из «Ж»

107,125,123

Прием нечетного поезда и заезд горочного локомотива под состав


Таблица 2.3 - Маршруты поездов, поступающих в парк приема с направления «Е»

Операция

Занятость стрелок

Враждебные перемещения

Прием на 5 путь

105,107,109,115,125,129,135,141,145, 151,153

Прием четного поезда и вывод группы вагонов с ПП

Прием на 6 путь

105,107,109,115,125,129,135,137,157

Прием четного поезда и вывод группы вагонов с ПП


2.2    Обработка поездов в парке прибытия

Поезда, прибывающие в расформирование на станцию «Н» со всех направлений, принимаются на свободные пути парка прибытия, где выполняется весь комплекс операций по подготовке состава к расформированию.

Для ускорения выполнения операций с поездом, прибывающим в расформирование, работники сортировочной станции должны подготовиться заблаговременно, до прибытия поезда. Станция получает предварительную информацию о поезде из информационно-вычислительного центра дороги (ИВЦ) в виде телеграмм - натурного листа (ТГНЛ). На основе ТГНЛ операторы станционного технологического центра (СТЦ) с помощью компьютерных программ в составе АСУСС подготавливают предварительный план расформирования состава в виде сортировочного листа или размеченного ТГНЛ.

В момент прибытия поезда локомотивная бригада опускает перевозочные документы в приемный бункер, установленный во входной горловине парка прибытия. В дальнейшем документы пересылаются по пневмопочте в СТЦ.

Одновременно во входной горловине производится телетайпное списывание вагонов на ходу, т. е. списываются номера всех вагонов в порядке их расположения в поезде. Списывание вагонов производится для исключения ошибки при составлении или передаче ТГНЛ. При телетайпном списывании информация одновременно передается в СТЦ, где устраняют выявленные расхождения. В момент остановки поезда в СТЦ имеется точная информация о наличии и расположении вагонов в составе поезда.

После остановки поезда в парке прибытия производится закрепление состава тормозными башмаками или стационарными тормозными упорами (УТС), отцепка поездного локомотива и уборка его в локомотивное депо. Затем производится ограждение состава с помощью специальных устройств для того, чтобы к составу не мог подъехать маневровый локомотив во время технического осмотра вагонов, тем самым обеспечивается безопасность работающих около состава людей.

В парке прибытия производятся технический осмотр (ТО) бригадами пункта технического осмотра (ПТО), снятие хвостовых сигналов, разъединение рукавов автотормозной магистрали. Выявляют вагоны с техническими неисправностями, которые подлежат устранению на пункте отцепочного ремонта. Такие вагоны должны быть направлены на специальные пути сортировочного парка, предназначенные для «больных» вагонов, поэтому необходимо внести корректировки в сортировочный лист. Вагоны с мелкими неисправностями ремонтируются в парке отправления.

Одновременно с техническим осмотром работники пункта коммерческого осмотра (ПКО) выполняют коммерческий осмотр состава: выявляют неисправности, угрожающие безопасности движения и сохранности груза. По окончании технического и коммерческого осмотров снимается ограждение состава и под состав подается маневровый локомотив для надвига на горку и расформирования согласно сортировочному листку.

Параллельно с обработкой состава в парке прибытия производится обработка документов в СТЦ. В СТЦ документы сверяются с номерами вагонов, полученными с постов списывания, размечают в соответствии с планом формирования и специализацией путей сортировочного парка. После окончания технического и коммерческого осмотров при необходимости в ИВЦ вводится корректировка сортировочного листка, после чего он поступает работникам, участвующим в роспуске (дежурному по горке, горочным составителям, горочным операторам, в пункт технического осмотра).

График обработки поезда, поступившего в парк прибытия для расформирования, представлен в таблице 2.4.

Таблица 2.4 - График обработки поезда, поступающего в расформирование

Операция

Время, мин

Исполнители


На операцию

0

10

20

30

40


Извещение работников СТЦ, ПТО, ПКО, ФГП ВО, сигналистов о номере, времени прибытии, пути приема поезда







Работники СТЦ, ПТО, ПКО, ФГП ВО, сигналисты

Выход на путь приема работников, участвующих в обработке поезда







Работники СТЦ, ПТО, ПКО, ФГП ВО, сигналисты

Контрольная проверка состава по входной горловине







Оператор СТЦ

Закрепление состава поезда

6






Сигналисты

Отцепка поездного локомотива и его выезд с пути приема

2






Локомотивная бригада

Ограждение состава поезда

2






Оператор ПТО

Доставка перевозочных документов СТЦ

3






Оператор СТЦ

Проверка и штемпелевание перевозочных документов, корректировка ТГНЛ и передача ее данных в АСУ СС, составление предварительного сортировочного листка ПСЛ

15






Операторы СТЦ

Техническое обслуживание, подготовка состава к роспуску и доклад о технической готовности

20






Работники ПТО

Коммерческий осмотр состава, устранение неисправностей и доклад о коммерческой готовности

20






Работники ПКО

Прием под охрану вагонов с номенклатурными и опасными грузами

15






Работники ФГПО ВО

Составление СЛ и передача его ДСПГ, на исполнительные посты горки и операторуПТО

3






ДСПГ, операторы СТЦ и ПТО

Ввод программы роспуска состава

1






ДСПГ

Снятие ограждения состава

2






Оператор ПТО

Заезд и прицепка горочного локомотива

3






Локомотивная бригада

Уборка средств закрепления состава

6






Сигналисты

Общая продолжительность обработки

40







Время готовности к надвигу состава на горку

40








2.3 Расчет числа бригад ПТО в парке прибытия

При подготовке состава к расформированию наиболее трудоемкими являются операции технического обслуживания, продолжительностью которого определяет общую продолжительность обработки состава в парке приема.

Продолжительность технического обслуживания поездов различных каатегорий определяем по следующим формулам.

1.  Поездов, поступающих в переработку, мин:

tпер=τпер*mc/Кгр, (2.1)

где τпер - среднее время осмотра одного вагона, τпер = 1 мин;

mс - средний состав поезда, поступающего в переработку, mс = 70 ваг;

Кгр - число групп осмотрщиков в бригаде ПТО, Кгр = 4 группы.

tпер= 1*70 / 4 = 17,5~20 мин.

Число бригад ПТО может быть установлен исходя из ограничений, наложенных на загрузку бригады:

φбр = Nпер*tпер/1400*Бо, (2.2)

где φбр - загрузка бригады (не более 0,9 - технически рациональный уровень);

Nпер - число поездов, поступающих в переработку;

Бо - число бригад ПТО, занятых на обработке поездов, поступающих в переработку.

Число бригад работников ПТО расчитываем по формуле:

Бо = Nпер*tпер/1400*φбр, (2.3)

Бо = 52*20 / 1440*0,9 = 1040 / 1296 = 0,8 ~ 1 бригада,

φбр = 52*20 / 1400*1 = 1010 / 1440 = 0,72 - технически рациональный уровень.

3. ОРГАНИЗАЦИЯ РАБОТЫ СОРТИРОВОЧНОЙ ГОРКИ

.1 Определение времени на расформирование состава с горки

Расформирование составов производится на механизированной сортировочной горке, оборудованной тремя тормозными позициями. Время расформирования включает в себя время заезда горочного локомотива под состав, надвига состава на горку, роспуска и осаживания вагонов.

Технологическое время на расформирование одного состава определяется по формуле:

Тр-ф = t з+ tнад+ tросп+ tос, (3.1)

где tз - среднее время на заезд локомотива от вершины горки до хвоста состава в парке прибытия;

tнад - среднее время надвига состава из парка прибытия до вершины горки;росп - среднее время роспуска состава с горки;

tос - среднее время на осаживание вагонов на путях сортировочного парка, приходящееся на один расформировываемый состав.

Заезд локомотива за составом в парк прибытия производится после отрыва от вершины горки последнего отцепа очередного распускаемого состава.

Время заезда горочного локомотива tз в хвост состава, стоящего в парке приема, определяется в зависимости от длин расстояния заезда по формуле:

з = t`з+ t``з + tпд, (3.2)

где t'з , t''з - время заезда маневрового локомотива от вершины горки за входную горловину парка прибытия и обратно к хвосту состава соответственно, мин;

tпд - время на перемену направления движения маневрового локомотива,

tпд = 0,15 мин.

Время на заезд горочного локомотива в парк прибытия за составом равно сумме нормативов а в мин, определяемых по табл. 1 учебника Сотникова И.Б. в зависимости от длины полурейсов, совершаемых при заезде. Длина первого полурейса при заезде l`= 300+1250+170=1720 м, длина второго полурейса l``=170м. По табл. 1 учебника Сотникова И.Б. находим, что t`з=а=3,43 мин. и t``з=а=0,9 мин.

tз = 3,43 + 0,9 + 0,15 = 4,48~5 мин

Также время заезда можно определить по формуле:

t з =, (3.3)

где Vз - средняя скорость заезда, км/ч, в нашем примере

Vз =  (3.4)

Vз= 0,06*(1720+170) / 4,48 - 0,15 = 0,06*1890/4,33= 26,2 км/ч

Надвиг - это процесс передвижения состава вагонами вперед с пути приема на путь надвига до горочного сигнала на горбу горки.

Время надвига состава, мин, определяется по формуле:н = 1,417 + 0,068*(lнад - 60/10), (3.5)

где lнад - расстояние от вершины горки до средней точки положения предельных столбиков парка приема, м.

tн = 1,417+ 0,068(300 - 60/ 10)=1,417+1,632=3,049~3 мин

Также время надвига можно найти по формуле:

tн = 0,06*lнад / Vн, (3.6)

где Vн - средняя скорость роспуска, км/ч , в нашем примере:

Vн = 0,06*lнад/tн, (3.7)

Vн = 0,06*300 / 3 = 6 км/ч.

Роспуск - это процесс сортировки вагонов с горки.

Время роспуска состава с горки, мин, определяется по формуле:

р = 0,06*(lваг*m/Vр)*(1-1/2g), (3.8)

где lваг - средняя длина вагона, lваг =15м;

m - число вагонов в составе, m=70 ваг.;

Vр - средняя скорость роспуска, определяется по таблице 2.1;

g - число отцепов, g = 18.р = 0,06*(15*70/8,78)*(1-1/(2*18)) = 0,06*119,6*0,97 = 6,96 ~7 мин

Таблица 3.1 - Расчетная скорость роспуска.

Среднее число вагонов в отцепе, m/g

Скорость роспуска с сортировочной горки, км/ч

Среднее число вагонов в отцепе, m/g

Скорость роспуска с сортировочной горки, км/ч

5

9,2

2,5

7,9

4,6

9,04

2,3

7,7

4,2

8,91

2,1

7,54

3,9

8,78

1,8

7,28

3,6

8,65

1,6

7,02

3,4

8,52

1,4

6,76

3,2

8,39

1,2

6,63

2,8

8,2

1

6,5

2,6

8,03



Осаживание.

Время на осаживание вагонов со стороны горки для ликвидации «окон» на путях сортировочного парка определяется по формуле:

ос =0,06*m (3.9)

ос =0,06*70=4,2 мин.

Осаживание производится после двух составов, следовательно

tос = 4,2*2 = 8,4 ~ 9 мин.

Тр-ф = 5 + 3 + 7 + 9 = 24 мин.

.2 Определение горочного технологического интервала

Параметром, характеризующим работу сортировочной горки, является горочный технологический интервал (tг.и.) - среднее время занятия горки расформированием одного состава, т.е. время от окончания (начала) роспуска одного состава до окончания (начала) роспуска следующего состава.

Горочный технологический интервал определяется по формуле:

tг.и.= Тц / Nц, (3.10)

где Тц - горочный технологический цикл;

Nц - количество составов, распущенных за время цикла.

Горочный технологический цикл - повторяющаяся последовательность технологических операций на горке от начала (окончания) одного осаживания до начала (окончания) следующего осаживания.

Для определения горочного интервала необходимо построить технологический график работы горки (таблица 3.2).

Таблица 3.2 - Технологический график работы горки



станция поезд сортировочный горка

Следовательно горочный интервал (tг.и) равен:

tг.и.= 39 / 4 = 9,75 ~ 10 мин.

3.3 Перерабатывающая способность сортировочной горки

Наличная перерабатывающая способность горки (Nгорнал) определяется по формуле:

n гор =  , (3.11)

где αвр - коэффициент, учитывающий возможные перерывы в использовании горки из-за враждебности маршрутов, αвр = 0,95;

 - суммарное за сутки время технологических перерывов в роспуске составов, связанное с экипировкой горочных локомотивов, сменой локомотикных бригад, ремонтом горочных устройств и т.д., =230 мин;с - число вагонов в расформировываемом составе, mс = 70 ваг;

tг.и. - горочный интервал, tг.и. = 10 мин.

n гор = ((0,95*1440 - 230) / 10) * 70 = 7966 ваг.

Потребная перерабатывающая способность горки определяется по формуле:

Nгорпотр=nс*mc , (3.12)

где nс - количество составов, прибывающих в разборку, nс = 52 состава;

mc - число вагонов в составе, mc = 70 ваг

Nгорпотр = 52*70=3640 ваг.

Необходимо определить резерв перерабатывающей способности горки, т.е. проверить справится ли горка с заданным вагонопотоком.

Резерв определяется по формуле:

∆N= Nгорнал - Nгорпотр (3.13)

∆N = 7966 - 3640 = 4326 вагона (54%)

Резерв перерабатывающей способности должен быть не менее 15%. В противном случае необходимо разработать меры по повышению перерабатывающей способности горки. В нашем случае резерв составляет 54%, что удовлетворяет перерабатывающей способности горки.

4. ОРГАНИЗАЦИЯ РАБОТЫ СОРТИРОВОЧНОГО ПАРКА И ВЫТЯЖЕК ФОРМИРОВАНИЯ

4.1 Специализация путей сортировочного парка

В процессе расформирования на пути сортировочного парка поступают вагоны в соответствии с их назначением. На путях сортировочного парка происходит накопление вагонов согласно плану формирования. План формирования представлен в задании.

За каждым назначением плана формирования закрепляется определенный путь сортировочного парка. Такое закрепление называется специализацией путей.

Специализация путей сортировочного парка должна обеспечивать равномерное распределение работы между маневровыми локомотивами, работающих на вытяжках, и безопасность движения при маневрах.

Пути сортировочного парка специализируются по назначениям плана формирования и направлениям вагонопотоков. Специализация путей должна производится с учетом количества и мощности отдельных назначений. Для одногруппных поездов каждого назначения требуется выделение отдельного пути. Для двухгруппных поездов желательно выделение двух смежных путей, расположенных в одном пучке сортировочного парка. Для накопления сборных поездов выделяют по одному пути на каждое примыкающее к станции направление. Эти пути должны обслуживаться по возможности разными вытяжками.

При суточном поступлении на одно назначение более 200 вагонов желательно выделение двух сортировочных путей.

Для накопления местных вагонов выделяют отдельные, наиболее короткие пути для каждого назначения (ГД, ПП) с учетом наиболее удобной их подачи к грузовым пунктам. Если вагонопоток невелик (не более 30 вагонов в сутки) отдельный путь за ним не закрепляется.

Для неисправных («больных») вагонов следует выделять крайние пути сортировочного парка, расположенные ближе к вагоноремонтному депо и имеющие хороший подъезд для доставки запасных частей автотранспортом.

Если потребность в путях превышает их наличие, то вагоны сравнительно маломощных местных назначений можно накапливать на меньшем числе путей с последующей повторной сортировкой.

Таблица 4.1 - Специализация путей сортировочного парка.

Назначение путей

Суточное количество вагонов

Требуется путей при жесткой специализации

Выделено путей

Номера выделенных путей

А

322

2

2

2,3

Б

215

2

3

4,5,6

В

249

2



Г

212

2

3

7,8,9

Д

215

2



Е

179

1

1

10

Н-Е

56

1

1

11

О

241

2

2

12,13

П

241

2



Н-Л

114

1

1

14

Л

184

1

1

15

М

276

2

2

16,17

Н-Ж

124

1

1

18

Ж

203

2

1

19

З

231

2

1

20

К

200

2

2

21, 22

И

231

2



ГД

60

1

1

1

ПП

87

1

1

23

«больные»

8

1

1

24


33

24



4.2 Окончание формирования составов на вытяжках

После накопления составов данного назначения до установленной длины и массы с ними производятся операции по окончанию формирования.

Формирование - это комплекс маневровых операций по расстановке вагонов в составе согласно требованиям ПТЭ (постановка вагонов прикрытия, устранение несовпадения продольных осей автосцепок более 100 мм).

В соответствии с планом формирования, представленном в задании, на станции «Н» формируются поезда трех категорий: одногруппные, двухгруппные, сборные.

4.2.1  Определение времени окончания формирования одногруппных поездов

Технологическое время на окончание формирования одногруппного состава при накоплении вагонов на одном пути определяется по формуле:

T´оф = Тптэ + Тпод, (4.1)

где Тптэ - технологическое время на выполнение маневровых операций, связанных с расстановкой вагонов в соответствии с ПТЭ (постановка вагонов прикрытия, перестановка вагонов при несовпадении осей автосцепок и др.);

Тпод - время на подтягивание вагонов со стороны вытяжных путей для ликвидации «окон» между вагонами на путях сортировочного парка.

Тптэ = В + Е · m, (4.2)

где В и Е - нормативные коэффициенты, зависящие от среднего числа расцепок вагонов;

nо - среднее число рацепок вагонов при формировании поездов, nо = 0,55;- количество вагонов в формируемом составе, m = 73 ваг.

По табл. 6 учебника Сотникова И.Б. определяем значение коэффициенов В = 1,76, Е=0,11.

Тптэ = 1,76 + 0,11*73 = 9,79 мин.

Время на подтягивание вагонов, мин, определяем по формуле

Тподт = 0,08 * m . (4.3)

Тподт = 0,08 * 73 = 5,84 м

Технологическое время на окончание формирования одногруппного состава определяется по формуле 4.1.

T´оф = 9,79 + 5,84 = 15,63 ~ 20 мин.

4.2.2 Определение времени на окончание формирования двухгруппного состава

Технологическое время на окончание формирования двухгруппного состава, накапливаемого на двух путях (головная группа накапливается на одном пути, а хвостовая - на другом), определяется по формуле:

T´´ф = Tптэгол + TПТЭхв + Тпод , (4.4)

где TПТЭгол, TПТЭхв - время на расстановку вагонов по ПТЭ соответственно в головной и хвостовой группах состава, мин.

Время на расстановку вагонов по ПТЭ для части состава, которая после выполнения этой операции размещается на том же пути накопленная, нормируется по формуле (4.2) , т. е., если головная группа не переставляется, то

птэгол = B + E · m гол, (4.5)

где m гол - количество вагонов в головной (непереставляемой) группе.

Время расстановки вагонов по ПТЭ хвостовой части состава, которая переставляется на путь сборки, нормируется по формуле

Тптэхв = Ж + И · m хв, (4.6)

где Ж и И - нормативные коэффициенты, зависящие от количества операций по расцепке вагонов.

Расчитаем для составов назачением на О и П.

Определим величины групп вагонов пропорционально суточному вагонопотоку:

для первой группы, назначением на О -  ваг;

для второй группы, назначением на П -  ваг.

Определим значение nо для каждой группы вагонов:

для первой группы -

для второй группы -

Для головной (непереставляемой) группы при n о = 0,3 коэффициенты

В = 0,96 и Е = 0,06, следовательно,

ТПТЭгол = 0,96 + 0,06 *36 =3,12 мин.

Для хвостовой (переставляемой) группы при nо = 0,3 коэффициенты

Ж = 2,46 и И = 0,384 , тогда

Тптэхв = 2,46 + 0,384 *37 = 16,668 мин.

Время на подтягивание вагонов

Тпод = 0,08 · 73 = 5,84 мин.

Технологическое время на окончание формирования двухгруппного состава назначением на О и П равно:

Т´´оф = 3,12 + 16,668 + 5,84 = 25,628 ~ 30 мин.

Расчитаем для составов назачением на И и К.

Определим величины групп вагонов пропорционально суточному вагонопотоку:

для первой группы, назначением на И -  ваг;

для второй группы, назначением на К -  ваг.

Определим значение nо для каждой группы вагонов:

для первой группы -

для второй группы -

Для головной (непереставляемой) группы при n о = 0,25 коэффициенты

В = 0,8 и Е = 0,05, следовательно,

ТПТЭгол = 0,8 + 0,05 *34 =2,5 мин.

Для хвостовой (переставляемой) группы при nо = 0,3 коэффициенты

Ж = 2,46 и И = 0,384 , тогда

Тптэхв = 2,46 + 0,384 *39 = 17,436 мин.

Время на подтягивание вагонов

Тпод = 0,08 · 73 = 5,84 мин.

Технологическое время на окончание формирования двухгруппного состава назначением на И и К равно:

Т´´оф = 2,5 + 17,436 + 5,84 = 25,776 ~ 30 мин.

4.2.3  Определение времени на формирование сборного поезда

Сборный поезд производит развоз местного груза по промежуточным станциям участка.

В данном проекте сборные поезда работают на участках Н-Е, Н-Л и Н-Ж. Накопление вагонов этих поездов производится на отдельных путях сортировочного парка. После накопления состава сборного поезда необходимо произвести его формирование. Формирование сборного поезда заключается в расстановке подобранных групп вагонов по географическому расположению промежуточных станций на участке.

Формирование сборного поезда заключается в выполнении двух операций: сортировке вагонов и сборке групп вагонов в соответствии с географическим расположением промежуточных станций на участке. Технологическое время на формирование состава сборного поезда определяется по формуле

Тофсб = Тсорт + Тсб, (4.7)

где Тсорт - технологическое время на сортировку состава на вытяжке;

Тсб - время на сборку групп вагонов на одном пути.

Технологическое время на сортировку вагонов определяется по формуле:

Тсорт= А·g + Б·m, (4.8)

где А, Б - нормативные коэффициенты зависящие от приведенного уклона, определяются по таблице 4 учебника Сотникова И.Б.;

j - приведенный уклон пути следования по вытяжному пути, j = 1,3 ‰;

g - среднее число отцепов при формировании сборного поезда представлено в задании, g = 12 отцепов;

m - среднее число вагонов в составе сборного поезда, m= 59 ваг.

Технологическое время на сборку вагонов определяется по формуле:

Т сб = 1,8 · р + 0,3 · m сб, (4.9)

где р - количество путей, с которых вагоны переставляются,

р = k-1, (4.10)

k - количество поездных групп в составе сборного поезда, равное числу промежуточных станций участка, на которых производится работа по отцепке и прицепке вагонов, k = 5;

m сб - количество вагонов, переставляемых на путь сборки, определяется по формуле:

m сб =  . (4.11)

Технологическое время на сортировку вагонов при значении коэффициентов A = 0,81 и Б = 0,40 определяется по формуле (4.8):

Тсорт = 0,81 · 12 + 0,40· 59 = 33,32 мин.

Количество вагонов, переставляемых на путь сборки, определяем по формуле (4.11):

m сб =  =47,2 ≈ 48 вагонов

Количество путей, с которых вагоны собираются, определяются по формуле (4.10)

р = 5 - 1 = 4 пути.

Время на сборку вагонов определяем по формуле (4.9):

=1,8· 4 + 0,3·48 =21,6 мин.

Технологическое время на окончание формирования сборного поезда определятся по формуле (4.7):

= 33,32 + 21,6 = 54,92 ≈ 55 мин.

4.3
Перестановка составов из сортировочного парка в парк отправления

После накопления и окончания формирования составы переставляются в парк отправления для дальнейшей обработки и подготовки их к отправлению.

Норма времени на перестановку составов из сортировочного парка в парк отправления определяется по формуле

Тпер =∑а + ∑b · m , (4.12)

где a - норма времени на перемещение маневрового локомотива;

         b - норма времени на перемещение одного вагона.

         Значения a и b зависят от длины полурейса и определяются по табл. 1 учебника Сотникова И.Б. Если полурейс выполняется локомотивом без вагонов (холостой), то учитывается только норматив a.

Для определения параметров a и b необходимо маневры перестановки разбить на отдельные полурейсы, определить длину каждого полурейса и определить значения параметров a и b. Решение удобно свести в таблицу 4.2.

Таблица 4.2 - Расчет времени перестановки состава

Наименование полурейса

Длина полурейса, м

Параметры



а

b

1. Перестановка состава с путей СП в парк отправления 2. Выезд локомотива за горловину парка отправления 3.Возвращение локомотива в сортировочный парк              =300+420+250+1250=2220 м

 = 280 м

=+  =2500 м4,29  1,1 4,530,118  - -





Итого:

9,92

0,118


Общее технологическое время перестановки составов из сортировочного парка в парк отправления определяется по формуле (4.12) и составит

Т пер = 9,92 + 0,118 · 73 = 9,92 + 8,614 = 18,534 ~ 20 мин.

4.4 Технология обработки местных вагонов

Местными называются вагоны, которые на данном подразделении (дороге, отделении, станции) выгружаются или грузятся. Под обработкой местных вагонов понимают ряд операций, связанных с обслуживанием погрузочно-разгрузочных фронтов. К таким операциям относятся подборка вагонов по фронтам погрузки-выгрузки, подача вагонов под выгрузку или погрузку, расстановка вагонов по грузовым путям, сборка вагонов с грузовых фронтов, уборка груженых или порожних вагонов с грузовых фронтов.

Местные вагоны поступают на станцию в разборочных поездах в адрес грузового двора (ГД) и подъездного пути (ПП). После обработки составов в парке прибытия и расформирования на горке, местные вагоны поступают на отдельные пути сортировочного парка, на которых происходит накопление подачи. Размер подачи для каждого пункта местной работы приведен в задании. После маневров по подборке местные вагоны подаются на грузовые пункты маневровым локомотивом станции. Время на подачу вагонов определяется по формуле (4.13)

tпод = a + b*mпод , (4.13)

где a и b - нормативы времени, приведенные в табл. 1 учебника Сотникова И.Б;

mпод - количество вагонов в подаче.

Возвращение локомотива с грузового пункта в сортировочный парк определяется как холостой полурейс перемещения. Время возвращения локомотива определяется по формуле 4.13, а именно tвозв = a.

Расчитаем время подачи на грузовой двор.

По заданию mпод = 10 ваг., грузовой двор расположен на расстоянии 1100м, то согласно табл. 1 учебниа Сотникова И.Б., а = 2,25 мин., b = 0,074мин., тогда

tпод = 2,25 + 0,074*10 = 2,99 ~ 5 мин.

Tвозв = 2,25 ~ 5 мин.

Расчитаем время подачи на подъездной путь.

По заданию mпод = 20 ваг., подъездой путь расположен на расстоянии 3000м, то согласно табл. 1 учебниа Сотникова И.Б., а = 5,04мин., b = 0,13 мин., тогда

tпод = 5,04 + 0,13*20 = 7,64 ~ 10 мин.

Tвозв = 5,04 ~ 5 мин.

Минимальное число подач и уборок определяется по формуле:

 , (4.14)

где nм - суточное поступление местных вагонов к данному фронту;под - среднее число вагонов в подаче.

Расчитаем для грузового двора, при условии что nм = 60 вагонов.

 подач.

Расчитаем количество подач на подъездной путь, nм = 87 вагонов.

 подач.

4.5    Расчетная потребность в маневровых локомотивах

Расчетная потребность в маневровых локомотивах, занятых на формировании поездов и обслуживании пунктов местной работы станции, определяется по формуле:

 , (4.15)

где ∑Mtман - среднесуточный объем маневровой работы на вытяжных путях, локомотиво-мин;

αв - коэффициент, учитывающий возможные перерывы в использовании вытяжного пути из-за враждебных передвижений, αв = 0,95;

∑Tпост - простой маневрового локомотива в связи с его экипировкой, сменой бригад и другими постоянными операциями, ∑Tпост = 90мин.

Расчет суммарных затрат локомотиво-мин приводится в таблице 4.3.

Таблица 4.3 - Затраты маневровой работы, локомотиво-минут

Наименование маневровых операций

Продолжительность, мин

Количество операций

Итого

1.Окончание формирования одногруппного состава

20

25

500

2.Окончание формирования двухгруппного состава

30

13

390

3.Формирование сборного поезда

55

9

495

4. Формирование участкового поезда

55

6

330

5. Перестановка сборного

20

6

120

6. Перестановка составов

20

47

940

7. Подача вагонов на ГД

5

6

30

8. Уборка вагонов с ГД

5

6

30

9. Подача вагонов на ПП

10

5

50

Уборка вагонов с ПП

10

5

50

Подача-уборка вагонов в ВРД

5

1

5

Итого



2940


Количество операций равно числу формируемых одногруппных, двухгруппных, сборных поездов и количеству подач на пункты местной работы. Количество операций определяется по формуле:

Ni = Ui / m, (4.16)

где Ui - суточный вагонопоток, прибывающий на станцию для формирования i категории поездов, определяется по таблицам 1.1, 1.2, 1.3.

m - количество вагонов в составе поезда.

 = (322+215+249+212+215+276+231+102)/73=1822/73=25 операций;

=(231+200+241+241+12)/73=925/73=13операций;

 = (56+114+124+23)/59=317/59=6 операций;

 = (203+184+179+71)/73=637/73=9 операций;

Nсбпер = 317/59=6 операций;

Nпер = 3384/73=47 операций;

NВРД = 8/8=1 операция.

Расчетное количество маневровых локомотивов округляется до целого значения в большую сторону.

Млок = 2940/(0,95*1444 - 90)=2940/1278=2,3~3 локомотива.

5. ТЕХНОЛОГИЯ РАБОТЫ ПАРКА ОТПРАВЛЕНИЯ

5.1 Технология обработки поездов своего формирования

Поезда своего формирования обрабатываются в парке отправления. После окончания формирования готовые составы переставляют из сортировочного парка на пути парка отправления. В момент перестановки состава номера вагонов списываются с помощью телетайпа, и эта информация поступает в СТЦ.

В парке отправления с составами производятся следующие операции:

технический осмотр состава и безотцепочный ремонт вагонов;

коммерческий осмотр и устранение коммерческих неисправностей;

прием работниками ведомственной охраны вагонов, требующих их сопровождения;

полная проба тормозов от воздушной магистрали;

навешивание сигналов на хвостовой вагон состава поезда;

прицепка поездного локомотива и сокращенная проба тормозов;

вручение локомотивной бригаде перевозочных документов, справки о тормозах и предупреждений.

Параллельно с этими операциями обрабатываются грузовые документы.

После перестановки сформированного состава в парк отправления, закрепления, отцепки маневрового локомотива, ограждения с ним производится технический осмотр и ремонт вагонов работниками ПТО. Одновременно с техническим осмотром приемщики поездов осуществляют коммерческий осмотр состава, устраняют коммерческие неисправности. После окончания осмотра и ремонта вагонов к составу подают поездной локомотив, осуществляют сокращенное опробование тормозов, машинисту вручают перевозочные документы.

Технологический график операций по обработке состава своего формирования в парке отправления приведен в таблице 5.1.

Таблица 5.1 - График обработки поезда своего формирования в отправочном парке

Операция

Время, мин

Исполнители


На операцию

0

10

20

30

40


Согласование номера пути отправочного парка и извещение работников, участвующих в обработке состава







ДСП

Выход на путь приема работников, участвующих в обработке поезда, и перестановка состава из сортировочного парка







Работники СТЦ, ПТО, ПКО,ВОХР, сигналисты

Контрольная проверка состава в выходной горловине СП







Оператор СТЦ

Закрепление состава поезда

6






Сигналисты

Отцепка маневрового локомотива и его выезд с пути отправления

2






Локомотивная бригада

Ограждение состава поезда

1






Оператор ПТО

Техническое обслуживание, подготовка состава к отправлению и доклад о технической готовности

33






Работники ПТО

Коммерческий осмотр состава, устранение неисправностей и доклад о коммерческой готовности

33






Работники ПКО

Прием под охрану вагонов с номенклатурными и опасными грузами

33






Работники ФГПО ВО

Снятие ограждения состава

1






Оператор ПТО

Прицепка локомотива к составу

2






Локомотивная бригада

Уборка средств закрепления состава и навешивание хвостовых сигналов

6






Сигналисты

Опробование тормозов состава и вручение справки машинисту

10






Работники ПТО, локомотивная бригада

Оформление натурного листа, пакетирование перевозочных документов и пересылка их в отправочный парк

12






Операторы СТЦ

Вручение локомотивной бригаде пакетов с документами, предупреждений и отправление

5






ДСП(оператор ДСП), локомотивная бригада

Общая продолжительность обработки

60








5.2 Технология обработки транзитных поездов

Транзитные поезда принимают на крайние пути в парке отправления, либо в специальный транзитный парк. На станции «Н» нечетные транзитные поезда принимаются на 1-й и 2-й пути парка отправления, четные - на 10-й и 11-й пути. На этих путях производится техническое обслуживание и коммерческий осмотр вагонов, смена локомотивов, локомотивных бригад, проба автотормозов.

При прибытии транзитного поезда на станцию одна группа осмотрщиков располагается у места остановки хвостового вагона и осматривает состояние вагонов на ходу. После остановки поезда состав закрепляется. Пакет с документами передают в СТЦ. Затем состав ограждают и производят его обработку в техническом и коммерческом отношении.

Во время технического и коммерческого осмотров происходит смена локомотивных бригад. Затем снимается закрепление состава, и машинист производит пробу тормозов. Перед отправлением машинисту локомотива вручают пакет с перевозочными документами в запломбированном виде под расписку. Технологический график обработки транзитных поездов со сменой локомотивов приведен в таблице 5.2.

Таблица 5.2 - График обработки транзитного поезда со сменой локомотива

Операция

Время, мин

Исполнители


На операцию

 0

 10

 20

 30

 40


Извещение работников СТЦ, ПТО, ПКО, ФГП ВО и дежурного по депо о номере, времени прибытии, пути приема поезда и ввремени его отправления по графику







ДСП или его оператор

Выход на путь приема работников, участвующих в обработке поезда







Работники СТЦ, ПТО, ПКО, ФГП ВО

Контрольная проверка состава во входной горловине







Оператор СТЦ

Ограждение состава поезда

2






Оператор ПТО

Техническое обслуживание, подготовка состава к отправлению и доклад о технической готовности

30






Работники ПТО

Коммерческий осмотр состава, устранение неисправностей и доклад о коммерческой готовности

30






Работники ПКО

Прием под охрану вагонов с номенклатурными и опасными грузами

30






Работники ФГПО ВО

Сдача и прием локомотива и перевозочных документов

10






Локомотивные бригады

Опробование тормозов состава и вручение справки машанисту

10






Работники ПТО, локомотивные бригады

Снятие ограждения состава

3






Оператор ПТО

Вручение локомотивной бригаде предупреждений и отпраление

7






Оператор ДСП, локомотивная бригада

Общая продолжительность обработки

35








5.3 Специализация путей парка отправления

Специализация путей сортировочного парка и парка отправления должна быть взаимосвязана, чтобы не допускать пересечений на вытяжках при одновременном выставлении сформированных составов из разных маневровых районов в парк отправления. Иными словами, верхнюю часть парка отправления рационально специализировать для нечетных поездов (назначением на Е), а нижнюю - для четных поездов (назначением на Л и Ж).

Назначение путей парка отправления необходимо представить в таблице 5.3.



         Таблица 5.3 - Специализация путей парка отправления

№ пути

 Специализация пути




1

Прием транзитных поездов на Е

2

Прием транзитных поездов на Е

3

Отправление поездов своего формирования на Е

4

Отправление поездов своего формирования на Е

5

Ходовой путь

6

Отправление поездов своего формирования на Л и Ж

7

Отправление поездов своего формирования на Л иЖ

8

Отправление поездов своего формирования на Л иЖ

9

Ходовой путь

10

Прием транзитных поездов на Л и Ж.

11

Прием транзитных поездов на Л и Ж


Выбирают время обработки и соответствующее ему количество групп в бригаде ПТО, наилучшим образом отвечающее установленным для конкретных эксплуатационных условий нормативам. Далее для выбора количества бригад ПТО накладывают ограничения на загрузку последних. Если загрузка превысит 0,8, это приведет к существенному росту простоя составов в ожидании технического обслуживания. В этом случае говорят, что она превышает технически рациональный уровень. Если загрузка ниже 0,5, (экономически рационального уровня) это будет экономически неэффективно (лишний штат работников ПТО). Поэтому возможное количество бригад ПТО (при ранее выбранном количестве групп) определяется из условия

2.  Состава транзитного поезда, мин:

тр= τтр*mтр/Кгр +α*tрем + а , (5.1)

где τтр - среднее время осмотра одного вагона в составе транзитного поезда,

τтр = 1,2 мин;

mтр - средний состав транзитного поезда, mтр = 70 ваг;

α - доля составов, требующих продолжительного безотцепочного ремонта, α = 0,2;

tрем - средняя длительность ремонта, tрем = 13 мин;

а - время на подготовительно-заключительные операции, а = 5мин.

tтр = 1,2*70/4 + 0,2*13 + 5 = 21 + 2,6 + 5 = 28,6 ~ 30 мин.

3.       Поездов своего формирования, мин:

о= τо*mо/Кгр +α*tрем + а , (5.2)

где τо - среднее время осмотра одного вагона в составе поезда своего формирования, τо = 1,4 мин;

mо - средний состав поезда своего формирования, mо = 73 ваг;

α - доля составов, требующих продолжительного безотцепочного ремонта, α = 0,2;

tрем - средняя длительность ремонта, tрем = 13 мин;

а - время на подготовительно-заключительные операции, а = 5мин.

Tо = 1,4*73/4 + 0,2*13 + 5 = 25,55 + 2,6 + 5 = 33,15 ~33 мин.

Число бригад ПТО может быть установлен исходя из ограничений, наложенных на загрузку бригады:

φбр =Nтр*tтр + Nо*tо/1400*Бо, (5.3)

где φбр - загрузка бригады (не более 0,9 - технически рациональный уровень);

Nпер - число поездов, поступающих в переработку;

Бо - число бригад ПТО, занятых на обработке поездов, поступающих в переработку.

Число бригад работников ПТО расчитываем по формуле:

Бо = (Nтр*tтр + Nо*tо)/1400*φбр, (5.4)

Бо = (24*30 + 52*35)/1440*0,9 = (720+1820)/1296 = 2540/1296 = 1,96 ~ 2 бригады,

φбр = (24*30 + 52*35)/1400*2 = 2540/2880 = 0,88 - технически рациональный уровень.

6. СУТОЧНЫЙ ПЛАН-ГРАФИК РАБОТЫ СОРТИРОВОЧНОЙ СТАНЦИИ

6.1 Назначение суточного плана-графика

Суточным планом-графиком называют графическое изображение работы станции.

Цель суточного плана-графика - согласовать, увязать работу всех цехов станции, их взаимодействие с графиком прибытия и отправления поездов, с работой подъездных путей предприятий; уточнить загрузку отдельных парков, путей, горловин, маневровых локомотивов; определить нормы времени нахождения на станции вагонов различных категорий. На плане-графике наглядно видны «узкие» места, межоперационные простои, загрузка маневровых локомотивов и др.

План-график составляют на сутки. В нем в масштабе времени отражают:

подход поездов по графику движения со всех примыкающих к станции направлений;

нахождение составов в парке прибытия с выделением времени приема (занятие стрелочной горловины), времени обработки составов и простои в ожидании выполнения технологических операций (ожидание технического осмотра, ожидание расформирования);

занятость поездными и маневровыми передвижениями наиболее загруженных стрелок в горловинах парков;

расформирование составов на горке с выделением операций, выполняемых каждым маневровым локомотивом;

накопление вагонов на сортировочных путях;

работу вытяжных путей формирования;

подачу и уборку местных вагонов маневровыми локомотивами;

работу грузовых пунктов (время подачи, погрузки-выгрузки, простоев в ожидании последующих операций и т. д.);

нахождение составов своего формирования и составов транзитных поездов в парке отправления;

отправление поездов по графику на все примыкающие к станции направления.

Для построения плана-графика используют расчетные нормативы, определяющие технологию работы станции:

- схему станции;

специализацию парков и путей;

график движения поездов на прилегающих участках;

план формирования поездов;

графики обработки поездов всех категорий;

нормы времени на выполнение маневровой работы;

порядок производства подач и уборки вагонов в соответствии с договорами на эксплуатацию подъездных путей или ЕТП.

План-график следует строить по наиболее характерным, напряженным условиям работы, на размеры, определенные графиком движения поездов. Разложение прибывающих в расформирование составов по назначениям плана формирования, наличие вагонов и составов на начало суток на путях станции и погрузочно-разгрузочных пунктах определяют по натурным и сортировочным листам, графикам исполненной работы маневрового диспетчера. В дипломном проекте разложение прибывающих поездов представлено в задании.

6.2 Порядок построения суточного плана-графика

.2.1 Форма суточного плана-графика

Форму суточного плана-графика для конкретной станции разрабатывают, учитывая схему ее путевого развития, отражая работу каждого парка, горочного и вытяжного пути, маневрового локомотива, всех важных грузовых пунктов, контролируя загрузку стрелок, лимитирующих движение. Детализация графического отображения работы отдельных элементов определяется особенностями станции. Важно так скомпоновать план-график, чтобы взаимодействующие процессы и элементы на нем были расположены рядом, компактно. Это облегчит контроль возможной враждебности передвижений, последовательности операций.

Сетка плана-графика вычерчивается на листе ватмана формата А0 черным цветом. Сетка времени строится на сутки с нуля до 24 с интервалом между часовыми делениями 30 мм и десятиминутным интервалом в 5 мм. Часовые линии изображаются толстыми линиями, получасовые - пунктирными, десятиминутные интервалы - тонкими линиями.

Горизонтальные строки располагаются друг от друга на расстоянии 5-20 мм. Подходы к станции (каждый в отдельности перегон соседних участков) располагаются вверху и внизу графика шириной 15-20 мм. Ширина строк для лимитирующих стрелок составляет 5 мм, для путей сортировочного парка - 15 мм, ширина всех остальных строк - 10 мм.

На горизонтальных строках показывается все путевое развитие станции и технологические операции, выполняемые с поездами и вагонами:

занятие путей станции по приему, пропуску и отправлению с указанием времени на обработку поездов и составов;

заезд локомотивов, надвиг и роспуск составов;

накопление вагонов по назначениям плана формирования;

формирование и перестановка составов в парк отправления;

работа маневровых локомотивов;

порядок обслуживания пунктов местной работы;

другие операции.

6.2.2 Отображение обработки транзитных поездов

После построения сетки разработку суточного плана-графика удобно начинать с отображения обработки транзитных поездов.

Предварительно на суточный план-график наносится график движения поездов по примыкающим перегонам (подходам) в соответствии с расписанием. Поезда различных категорий нумеруются следующим образом:

сквозные грузовые 2001-2998;

участковые 3001-3398;

сборные 3401-3498.

Затем составляется план занятий приемоотправочных путей транзитными поездами. При этом необходимо отразить занятие стрелочных горловин с выделением стрелок, лимитирующих движение. Очередность и продолжительность обработки транзитных поездов должны соответствовать построенному ранее технологическому графику, учитывать число бригад ПТО.

После обработки состава транзитного поезда можно показать отправление и дополнить график движения нитками отправляющихся поездов. Вносить дополнения необходимо с соблюдением следующих условий:

на двухпутных линиях необходимо соблюдать заданные интервалы попутного отправления и следования в пакете;

на однопутных линиях, оборудованных автоблокировкой, необходимо соблюдать интервалы движения поездов в пакете, интервалы неодновременного прибытия, интервалы скрещения.

В проекте можно принять следующие значения интервалов:

интервал неодновременного прибытия - 3 мин;

интервал скрещения - 1 мин;

интервал движения в пакете - 8 - 10 мин.

6.2.3 Отображение операций в подсистеме расформирования станции

После построения графического изображения обработки транзитных поездов на график наносят нитки поездов, прибывающих в расформирование. Порядок построения следующий:

в момент прибытия очередного поезда выбирают путь приема;

анализируя маршрут приема, контролируют свободность стрелок от «враждебных» передвижений, на графике показывают занятость стрелок, входящих в маршрут приема;

контролируют занятость бригады ПТО, если бригада свободна, показывают на графике обработку состава прибывшего поезда на соответствующем пути парка прибытия, в противном случае, показывают простой состава в ожидании осмотра бригадой ПТО;

по окончании технического осмотра состава контролируют свободность горочного локомотива; если локомотив свободен, то на график наносят заезд, надвиг и роспуск состава, в противном случае, показывают простой состава в ожидании надвига на горку;

на графике отмечают занятость ходового пути и стрелок входной горловины заездом горочного локомотива, если стрелки, входящие в маршрут заезда заняты в маршруте приема, то заезд задерживается, соответственно возрастает простой состава в ожидании надвига.

При построении графического изображения работы парка прибытия необходимо учитывать, что пути освобождаются не в момент окончания технического осмотра, а после надвига состава на горку. В строке графика «Загрузка локомотива» два раза в сутки (на шесть и 18 ч) указывается смена локомотивных бригад маневровых локомотивов. Время смены должно быть не более 30 мин. В этот отрезок времени технические операции, выполняемые локомотивом, не производятся.

После того, как в плане-графике будет отображена работа сортировочной горки, в строчках «Пути сортировочного парка» наносят карандашные отметки поступления вагонов в момент окончания роспуска. Отметки должны соответствовать заданному разложению поездов в задании.

6.2.4 Отображение операций с местными и «больными» вагонами

Перед нанесением операций с местными вагонами на график необходимо детально ознакомиться с организацией местной работы и установить все технологические нормативы. По каждому пункту местной работы на станции устанавливается следующая информация:

сменность работы грузового пункта;

количество маневровых передач;

количество вагонов в маневровой передаче;

наличие собственных локомотивов;

распределение маневровой работы по подаче, уборке вагонов, обработке грузовых фронтов между локомотивами;

порядок формирования передач на грузовые пункты;

порядок и время выполнения грузовых операций, емкость грузовых фронтов;

время на сборку вагонов, время на перестановку вагонов с грузового фронта, время на расформирование передачи в сортировочном парке;

возможность расформирования маневровых передач через сортировочную горку.

Последовательность построения операций с местными вагонами следующая:

показывается накопление маневровой передачи на пути сортировочного парка до установленного количества вагонов или фиксированного времени подачи;

проверяется свободность локомотива на момент окончания накопления, если локомотив свободен, на график наносятся операции по формированию, перестановке маневровой передачи, по расстановке вагонов по грузовым фронтам, в противном случае, показывается простой вагонов в ожидании подачи;

одновременно с занятостью путей технологическими операциями показывается загрузка локомотива, при этом необходимо помнить о смене локомотивных бригад;

указывается занятие выделенных в графике стрелок маневровыми передвижениями;

после расстановки вагонов по грузовым фронтам начинаются грузовые операции, характер и продолжительность которых определяются заданием;

по окончании грузовых операций и при свободном локомотиве на графике указывается сборка вагонов и перестановка их в сортировочный парк, операции по подаче и уборке вагонов на грузовой фронт могут быть совмещены (на графике указывается перестановка вагонов);

показывается расформирование маневровой передачи с грузового пункта на вытяжном пути района формирования (сортировка производится методом осаживания);

указывается занятие выделенных в графике стрелок маневровыми передвижениями;

если расформирование производится через сортировочную горку, то на графике показывается перестановка передачи в парк прибытия, где местные вагоны объединяются с поступившими в расформирование составами, либо при значительном количестве местных вагонов, расформировываются как самостоятельный поезд;

в момент окончания расформирования передачи с грузового пункта на путях сортировочного парка должны появиться отметки вагонов, соответствующие заданному плану погрузки и регулировке порожних вагонов.

6.2.5 Накопление вагонов и формирование составов

К построению процессов накопления приступают после того, как на сетке плана-графика будут проставлены карандашные отметки поступления вагонов на пути сортировочного парка после роспуска составов, после расформирования передач местных вагонов и вагонов после ремонта. В соответствии с заданием на сетку необходимо нанести остатки вагонов на расчетный период. Накопление вагонов, формирование составов рекомендуется вести одновременно по всем путям сортировочного парка в тесной увязке с выставкой составов и обработкой их в парке отправления.

Заданием предусматривается формирование на станции нескольких категорий поездов: одногруппных, двухгруппных, сборных.

При изображении на графике процессов накопления и формирования поездов необходимо учитывать следующее:

количество вагонов в процессе накопления не должно превышать вместимости пути; вагоны, не вмещающиеся в приделах полезной длины пути, отбрасываются на отсевной путь с последующей сортировкой, либо направляются на диспетчерские пути для накопления состава;

занятость вытяжных путей формированием, расформированием, подачей и уборкой местных вагонов, при необходимости возможна корректировка операций с местными вагонами;

существующую специализацию вытяжных путей и маневровых локомотивов, при смене специализации необходимо особо тщательно контролировать свободность маршрутов от враждебных передвижений.

6.2.6. Отображение операции в подсистеме формирования станции

При построении суточного плана-графика рекомендуется следующий порядок действий:

при накоплении вагонов на состав проверить свободность специализированного локомотива, а при его занятости определить возможность использования локомотива из другого маневрового района;

проконтролировать свободность вытяжного пути;

выбрать свободный путь в парке отправления, на котором будет производиться перестановка состава;

проанализировать маршрут перестановки, проверить свободность стрелок от поездных маршрутов и маршрутов маневровых передач на пункты местной работы;

на сетку графика соответствующими условными знаками нанести операции по окончанию формирования и перестановке состава, отметить занятость вытяжных путей, локомотивов, отдельных стрелок;

на ходовом пути сделать отметку о возвращении маневрового локомотива в сортировочный парк;

выбрать путь сортировочного парка, куда необходимо направить локомотив;

выбрать вытяжной путь, по которому будет возвращаться локомотив, сделать отметку занятости втяжного пути и отдельных стрелок;

после завершения обработки бригадой ПТО рассматривается возможность отправления поезда на перегон, в случае занятости перегона показывается простой в ожидании отправления.

В процессе составления плана-графика при необходимости можно выставлять составы на неспециализированные пути, менять специализацию маневровых локомотивов

6.3 Показатели суточного плана-графика

         6.3.1 Простой транзитного вагона без переработки

Простой транзитного вагона без переработки определяется по формуле

 (6.1)

где  - вагоно-часы простоя транзитных поездов;

 - транзитный вагонопоток.

Данные определяются по таблице 6.1



         Таблица 6.1 - Расчет простоя вагонов без переработки

№ поезда

Время прибытия

Время отправления

Число ваго-нов в составе(Uтр)

Продолжитель-ность обработки, ч

Вагоно-часы простоя (∑Utтр)

2751

0-26

1- 01

70

0,58

40,6

2702

1-00

1-35

70

0,58

40,6

2701

1-25

2-00

70

0,58

40,6

2704

2-30

3-05

70

0,58

40,6

2753

3-57

4-32

70

0,58

40,6

2755

5-50

6-25

70

0,58

40,6

2703

7-00

7-35

70

0,58

40,6

2708

7-15

7-50

70

0,58

40,6

2710

8-55

9-30

70

0,58

40,6

2705

10-07

10-42

70

0,58

40,6

2712

10-27

11-02

70

0,58

40,6

2707

11-10

11-45

70

0,58

40,6

2714

12-24

12-59

70

0,58

40,6

2759

13-44

14-19

70

0,58

40,6

2716

14-35

15-10

70

0,58

40,6

2761

14-38

15-13

70

0,58

40,6

2709

16-25

17-00

70

0,58

40,6

2718

16-51

17-26

70

0,58

40,6

2763

17-25

18-00

70

0,58

40,6

2711

19-20

19-55

70

0,58

40,6

2720

20-25

21-00

70

0,58

40,6

2722

20-50

21-25

70

0,58

40,6

2713

21-55

22-30

70

0,58

40,6

2724

22-40

23-15

70

0,58

40,6

Итого:



∑1680


∑974,4


Исходя из данных простой транзитного вагона равен:

tтр = 974,4 / 1680 = 0,58 ч.

6.3.2 Простой транзитного вагона с переработкой

Простой транзитного вагона с переработкой состоит из следующих элементов:

 (6.2)

где  - ожидание обработки состава в парке прибытия;

 - время обработки по прибытию;

 - ожидание расформирования состава;

 - расформирование состава на горке;

 - накопление в сортировочном парке;

 - ожидание формирования;

 - формирование и перестановка;

 - ожидание обработки по отправлению;

 - обработка по отправлению;

 - ожидание отправления.

Затраты вагоно-часов на обработку вагонов в парке прибытия и расчет среднего простоя вагона по элементам, входящим в формулу 6.2, рекомендуется свести в таблицу 6.2.



         Таблица 6.2 - Расчет простоя вагонов в подсистеме расформирования

№ поезда

Число вагонов в составе Uпер

Продолжительность, ч

Вагоно - ч.



ожида-ния

обра-ботки

ожидания

расфор-мирования

ожида-ния

обра-ботки Utпр

ожида-ния

расфор-мирования Utрасф

1

2

3

4

5

6

7

8

9

10

2002

70

-

0,7

-

0,2

-

49

-

14

2101

70

-

0,7

-

0,2

-

49

-

14

2301

-

0,7

-

0,2

-

49

-

14

2004

70

-

0,7

-

0,2

-

49

-

14

2103

70

-

0,7

-

0,2

-

49

-

14

2006

70

-

0,7

-

0,2

-

49

-

14

3101

70

-

0,7

-

0,2

-

49

-

14

3002

70

-

0,7

-

0,2

-

49

-

14

2303

70

-

0,7

-

0,2

-

49

-

14

2008

70

-

0,7

-

0,2

-

49

-

14

2010

70

-

0,7

-

0,2

-

49

-

14

3402

70

-

0,7

-

0,2

-

49

-

14

3301

70

-

0,7

-

0,2

-

49

-

14



2105

70

-

0,7

-

0,2

-

49

-

14



2012

70

-

0,7

-

0,2

-

49

-

14



2014

70

-

0,7

-

0,2

-

49

-

14



2107

70

-

0,7

-

0,2

-

49

-

14



2016

70

-

0,7

-

0,2

-

49

-

14



3405

70

-

0,7

-

0,2

-

49

-

14



2018

70

-

0,7

-

0,2

-

49

-

14



2305

70

-

0,7

-

0,2

-

49

-

14



2020

70

-

0,7

-

0,2

-

49

-

14



2307

70

-

0,7

-

0,2

-

49

-

14



2022

70

-

0,7

-

0,2

-

49

-

14



3004

70

-

0,7

-

0,2

-

49

-

14



3401

70

-

0,7

-

0,2

-

49

-

14



2024

70

-

0,7

-

0,2

-

49

-

14



2026

70

-

0,7

-

0,2

-

49

-

14



2028

70

-

0,7

-

0.2

-

49

-

14



3303

70

-

0,7

-

0,2

-

49

-

14



2030

70

-

0,7

-

0,2

-

49

-

14



2032

70

-

0,7

-

0,2

-

49

-

14



3103

70

-

0,7

-

0,2

-

49

-

14



2111

70

-

0,7

-

0,2

-

49

-

14



2034

70

-

0,7

-

0,2

-

49

-

14



3006

70

-

0,7

-

0,2

-

49

-

14



2113

70

-

0,7

-

0,2

-

49

-

14



2115

70

0,7

-

0,2

-

49

-

14



3404

70

-

0,7

-

0,2

-

49

-

14



2117

70

-

0,7

-

0,2

-

49

-

14



2038

70

-

0,7

-

0,2

-

49

-

14



2309

70

-

0,7

-

0,2

-

49

-

14



2311

70

-

0,7

-

0,2

-

49

-

14



2040

70

-

0,7

-

0,2

-

49

-

14



2313

70

-

0,7

-

0,2

-

49

-

14



2042

70

-

0,7


0,2

-

49

-

14



2315

70

-

0,7

-

0,2

-

49

-

14



2044

70

-

0,7

-

0,2

-

49

-

14



2046

70

-

0,7

-

0,2

-

49

-

14



2119

70

-

0,7

-

0,2

-

49

-

14



2048

70

-

0,7

-

0,2

-

49

-

14



2121

70

-

0,7

-

0,2

-

49

-

14



Итого

∑3640





0

∑2548

0

∑728




, (6.3)

пр = 2548/3640 = 0,7 ч;

, (6.4)

расф = 728/14 = 0,2 ч.

Простой вагонов под накоплением можно находить поструйно по каждому назначению. При этом затрата вагоно-часов на накопление одного состава определяется как площадь геометрической фигуры (рис. 6.1).

Рисунок 6.1 - Схема накопления




Таблица 6.3 - Расчет времени накопления вагонов

№ пути

Назначение

Число вагонов под накоплением

Время накопления, ч

Вагоно-часы

1

2

3

4

5

1

ГД

10

1,83

18,3


ГД

10

1,9

19


ГД

10

1,85

18,5


ГД

10

0,98

9,8


ГД

10

5,23

52,3


ГД

10

6,85

68,5


ГД

2

0,7

1,4

2

А

73

3,63

265


А

73

4,78

348,94


А

73

8,15

594,95


А

73

5,01

365,73


А

39

2,33

90,9

3

В

73

6,17

450,4


В

73

9,47

691,3


В

73

6,03

440,2


В

32

2,33

74,6

4

Б

73

5,17

377,4


Б

73

8,58

626,34


Б

73

7,92

578,2


Б

16

2,33

37,3

5

Д

73

7,33

535,1


Д

73

10,5

766,5


Д

74

6,17

450,4

6

Г

73

3,63

265


Г

73

12

876


Г

73

6,95

507,35


Г

17

1,42

24,14

7

Е

73

5,75

419,75


Е

73

10,82

789,86


Е

73

5,1

372,3


Е

31

4,17

129,27

8

Н-Е

54

9,33

503,8


Н-Е

15

10,25

153,75

9

О

36

3,18

114,5


О

36

1,7

61,2


О

36

4,73

170,3


О

36

5,72

206


О

36

2,53

91,1


О

36

3,4

122,4


О

25

1,6

40

10

П

37

2,82

104,34


П

37

2,07

76,6


П

3,23

119,5


П

37

4,23

156,5


П

37

6,68

247,2


П

37

3,13

115,8


П

2

0,7

1,4

11

Н-Л

56

13,48

754,9


Н-Л

59

9,65

569,35


Н-Л

9

0,7

6,3

12

Л

73

5,9

430,7


Л

73

5,77

421,2


Л

73

8,83

644,6


Л

23

3,5

80,5

13

М

73

3,95

288,35


М

73

6,13

447,5


М

73

7,75

565,75


М

73

6,17

450,4


М

10

0,7

7

14

Н-Ж

59

7,28

429,5


Н-Ж

48

10,58

507,84


Н-Ж

21

3,83

80,4

15

Ж

73

3,95

288,35


Ж

73

5,13

374,5


Ж

73

4,4

321,2


Ж

37

10,52

389,24

16

З

73

7,48

546


З

73

5,7

416,1


З

73

7,32

534,4


З

18

3,5

63

17

К

34

2,5

85


К

34

3,38

114,9


К

34

3,2

108,8


К

34

4,4

149,6


К

34

4,47

152


К

34

3,18

108,1


К

8

1,6

12,8

18

И

37

3,5

129,5


И

37

2,52

93,24


И

37

3,07

113,6


И

37

6,68

247,2


И

37

4,73

175


И

36

3,5

126

19

ПП

20

3,5

70


ПП

20

3,3

66


ПП

20

4,07

81,4


ПП

20

6,65

133


ПП

13

4,17

54,2

20

ВРД

8

0,38

3

ИТОГО


∑3932


∑23189,5


, (6.5)

нак = 23189,5 / 3932 = 5,89ч.

Затрата вагоно-часов на ожидание формирования, формирование и перестановку, а также среднее время нахождения вагонов под этими операциями определяется в таблице 6.4.



         Таблица 6.4 - Расчет простоя вагонов под формированием

№ поездов своего формирования

Число вагонов в составе

Продолжительность, ч

Вагоно - ч.



ожидания

Формирование и перестановка

ожидания

Формирование и перестановка

2201

73

-

0,58

-

42,34

2203

73

0,2

0,58

14,6

42,34

2502

34+39

1,58; 0,58

0,75

76,3

54,75

2402

73

0,35

0,58

25,55

42,34

2404

36+37

0,52; 0,88

0,75

51,3

54,75

2205

73

-

0,58

-

42,34

3102

73

0,97

1,17

70,81

85,4

3001

73

0,25

1,17

18,25

85,4

2504

34+39

0,87; 0,73

0,75

58,05

54,75

3302

73

0,62

1,17

45,26

85,4

2207

73

1,58

0,58

115,34

42,34

2406

36+37

1,57

0,75

114,6

54,75

2506

73

0,9

0,58

65,7

42,34

2209

73

1,33

0,58

97,1

42,34

3412

59

-

1,17

-

69,03

3104

73

0,25

1,17

18,25

85,4

2227

73

1,5

0,58

109,5

42,34

2408

73

0,08

0,58

5,84

42,34

2508

34+39

1,5; 1,33

0,75

102,87

54,75

2410

36+37

0,17; 1,67

0,75

67,9

54,75

3304

73

-

1,17

-

85,4

3413

54

2,42

1,17

130,7

63,2

2510

73

-

0,58

-

42,34

56

-

1,17

-

65,5

3106

73

-

1,17

-

85,4

2211

73

0,85

0,58

62,05

42,34

2213

73

-

0,58

-

42,34

2215

73

-

0,58

-

42,34

2412

36+37

0; 2,98

0,75

110,26

54,75

2512

34+39

3,28; 0

0,75

111,5

54,75

3003

73

-

1,17

-

85,4

2217

73

0,73

0,58

53,3

42,34

2414

73

0,05

0,58

3,65

42,34

2219

73

0,32

0,58

22,36

42,34

3416

48

-

1,17

-

56,16

2416

36+37

1,17; 0

0,75

42,1

54,75

2514

73

0,5

0,58

36,5

42,34

3306

73

-

1,17

-

85,4

2221

73

0,08

0,58

5,84

42,34

2516

34+39

3,72; 0,5

0,75

146

54,75

3005

73

1,83

1,17

133,6

85,4

2223

73

0,83

0,58

60,6

42,34

2225

73

1,25

0,58

91,25

42,34

2418

36+37

0,9; 0

0,7

32,4

51,1

2229

73

1

0,42

73

30,66

Итого

∑3210



∑2172,33

∑2498,55


 (6.6)

tфож = 2172,33 / 3210 = 0,68 ч;

 (6.7)

ф = 2498,55 / 3210 = 0,78 ч.

Аналогично рассчитываются затраты вагоно-часов в ожидании обработки по отправлению, в ожидании отправления и на обработку в парке отправления, а также средний простой вагона под этими операциями. Расчет сводится в таблицу 6.5.



         Таблица 6.5 - Расчет простоя вагонов в парке отправления

№ поездов

Число вагонов в составе

Продолжительность, ч

Вагоно - ч.



ожидания обработки

обработки

ожидания отправления

ожидания обработки

обработки

ожидания отправления

1

2

3

4

5

6

7

8

2201

73

-

1

-

-

73

-



2203

73

-

1

-

-

73

-



2502

73

-

1

-

-

73

-



2402

73

-

1

-

-

73

-



2404

73

-

1

-

-

73

-



2205

73

-

1

-

-

73

-



3102

73

-

1

-

-

73

-



3001

73

-

1

-

-

73

-



2504

73

-

1

-

-

73

-



3302

73

-

1

-

-

73

-



2207

73

-

1

-

-

73

-



2406

73

-

1

-

-

73

-



2506

73

-

1

-

-

73

-



2209

73

-

1

-

-

73

-



3412

59

-

1

-

-

59

-



3104

73

-

1

-

-

73

-



2227

73

-

1

-

-

73

-



2408

73

-

1

-

-

73

-



2508

73

-

1

-

-

73

-



2410

73

-

1

-

-

73

-



3304

73

-

1

-

-

73

-



3413

54

-

1

-

-

54

-



2510

73

-

1

-

-

73

-



3414

56

-

1

-

-

-



3106

73

-

1

-

-

73

-



2211

73

-

1

-

-

73

-



2213

73

-

1

-

-

73

-



2215

73

-

1

0,13

-

73

9,49



2412

73

-

1

-

-

73

-



2512

73

-

1

-

-

73

-



3003

73

-

1

-

-

73

-



2217

73

-

1

-

-

73

-



2414

73

-

1

-

-

73

-



2219

73

-

1

-

-

73

-



3416

48

-

1

-

-

48

-



2416

73

-

1

-

-

73

-



2514

73

-

1

-

-

73

-



3306

73

-

1

-

-

73

-



2221

73

-

1

-

-

73

-



2516

73

-

1

-

-

73

-



3005

73

-

1

-

-

73

-



2223

73

-

1

-

-

73

-



2225

73

-

1

-

-

73

-



Итого

∑3064





∑3064

∑9,49




 (6.8)

обр = 3064 / 3064 = 1 ч;

 (6.9)

ожотпр = 9,49 / 3064 = 0,003 ч.

Подставив найденные величины в формулу 6.2, получим средний простой транзитного вагона с переработкой:

tтрпер = 0+0,7+0+0,2+5,9+0,68+0,78+0+1+0,003 = 9,26 ч.

         6.3.3 Простой местного вагона

Продолжительность нахождения местных вагонов на станции определяется с момента прибытия до отправления. За этот отрезок времени вагоны проходят те же операции, что и транзитные с переработкой и, кроме того, дополнительные, связанные с обработкой их на грузовых фронтах. Причем часть вагонов может выгружаться и в порожнем состоянии отправляться со станции. Такие вагоны проходят одну грузовую операцию. Другая часть вагонов может после выгрузки подаваться под погрузку. Эта часть вагонов проходит сдвоенные грузовые операции. Средний простой местного вагона можно определить по формуле

                  (6.10)

где  - простой транзитного вагона с переработкой;

- ожидание подачи;

 - среднее время на подачу местного вагона;

 - среднее время простоя местного вагона под погрузкой-выгрузкой;

 - ожидание уборки;

 - среднее время уборки местного вагона

Среднее время на подачу местного вагона:

, (6.11)

где  - число вагонов в каждой подаче;

 - время на подачу вагонов в каждый пункт.

t|под =(6*10*0,8+ 4*20*0,17) / (6*10 + 4*20) = (48+13,6)/140= 61,6/140=0,44 ч.

Среднее время на уборку местного вагона рассчитывается аналогично.

Tуб = (5*10*0,8 + 3*20*0,17) / (5*10 + 3*20) = (40+10,2)/110= 50,2/110= 0,46 ч.

Среднее время простоя местного вагона под погрузкой-выгрузкой:

 , (6.12)

где  - время на выполнение одиночных грузовых операций в пунктах погрузки-выгрузки;

tпв = (6*10*1,5+5*10*2+4*20*2+3*20*2,5)/(6*10+5*10+4*20+3*20)=2 ч.

Для определения ожидания подачи и ожидания уборки можно составить таблицу 6.6.

Таблица 6.6 - Расчет простоя вагонов в ожидании подачи и уборки

Число вагонов в составе

Продолжительность ожидания, ч

Вагоно - ч. ожидания


подачи

уборки

подачи

уборки

10

-

-

-

-

10

0,55

-

5,5

-

10

0,25

0,25

2,5

2,5

10

0,67

0,33

6,7

3,3

10

0,03

0,05

0,3

0,5

10

-

-

-

-

20

-

0,5

-

10

20

0,42

-

8,4

-

20

-

0,28

-

5,6

20

-

-

-

-

∑140



∑ 23,4

∑ 21,9


Из таблицы 6.6 находим

 (6.13)

оп = 23,4/140 = 0,17 ч;

 (6.14)

оу = 21,9/140 = 0,16 ч.

Подставляя найденные значения в формулу (6.10), находим простой местного вагона

= 9,26+0,17+0,44+2+0,16+0,46=12,49 ч.

         6.3.4 Коэффициент сдвоенных операций

Коэффициентом сдвоенных операций называется отношение количества грузовых операций (погрузка, выгрузка) к числу местных вагонов:

 (6.15)

 = (110+140)/140 = 1,78.

6.3.5 Средний простой местного вагона под одной грузовой операцией

Средний простой местного вагона, приходящийся на одну грузовую операцию (грузовой простой) определяется по формуле

                    (6.16)

Следовательно:

 = 12,49/1,78 = 7,02 ч.

         6.3.6 Норма рабочего парка вагонов

Норму рабочего парка вагонов (среднее наличие вагонов на станции) определяют по формуле

, (6.17)

 = (974,4+36410,32+1748,6)/24 = 39133,32/24 = 1631 вагоно-сут.



         6.3.7 Вагонооборот станции

Суммарное количество принятых и отправленных вагонов всех категорий за сутки называется вагонооборотом станции:

         (6.18)

 = (1680+3640+147)+(1680+2993+110) = 10250 ваг.

         6.4 Параметр накопления


Параметр накопления показывает характер накопления. Величина параметра накопления определяется в целом для станции по формуле

,           (6.19)

где  - число назначений плана формирования, kн = 17 назначений;

 - среднее количество вагонов в составе, m=73 ваг.

 = 23189,5/17*73 = 23189,5 / 1241 = 18,7.

7. ЭКОНОМИЧЕСКАЯ ЧАСТЬ

7.1 Расчет класса станции

Классность станции определяют по показателям годового объема работы в условных единицах - баллах. При определении суммы можно руководствоваться нормативами для расчета бальности станции. Показатели, характеризующие работу предприятий и организаций железных дорог, для определения суммы баллов по группам (классам) показаны в таблице 7.1.

Таблица 7.1 - Расчет классности станции

Показатели

Единицы измерения

Количество баллов за ед. измерения

Величина показателя

Количество баллов

Отправление и пропуск поездов в среднем за сутки (в годовом исчислении):

 10 поездов

 1,0

 65*1,0/10

 6,5

Погрузка, выгрузка вагонов в среднем в сутки (в годовом исчислении) на железнодорожных путях необщего пользования обслуживаемых локомотивом железной дороги

  10 вагонов

  1,0

  250*1,0/10

  25

Переработка вагонов (транзитных с переработкой и местных вагонов) в среднем в сутки (в годовом исчислении) - на горке

   50 вагонов

   2,0

   3640*2,0/50

   145,6

ИТОГО 177,1


Таблица 7.2- Шкала классности станции

Железнодорожная станция

Внеклассная- свыше 100 баллов

Станция 1 класса - от 40 до 100 баллов

Станция 2 класса - от 18 до 40 баллов

Станция 3 класса - от 8 до 18 баллов

Станция 4 класса - от 1,5 до 8 баллов

Станция 5 класса - до 1,5 балла


Следовательно, данная грузовая станция является внеклассной станцией.

7.2 Составление штатного расписания. Планирование фонда заработной платы

Самым большим элементом эксплуатационных расходов на предупреждении является затраты по оплату труда; на их долю приходится примерно 45%. Поэтому очень важно правильно рассчитать штат работников и необходимый для оплаты его труда фонд заработной платы. Этим целям и служит план по труду.

Показатели плана по труду является расчетным и утверждается руководителем предприятия.

В плане по труду рассчитывается следующие показатели:

-   численность работников,

-   фонд оплаты труда,

-   среднемесячная заработная плата

-   производительность труда одного работника.

Что касается численности работников, известно, что основными факторами производства на предприятии является средство труда, предметы труда и кадра.

Основная роль принадлежит кадровому потенциалу. Именно кадры играют главную роль в производственном процессе, именно от них зависит, насколько эффективно используются на предприятии в целом.

Численность работника административно-управленческого персонала определяется по типовому штатному расписанию, утверждаемому начальником.

Штатное расписание по данной станции в приложении А.

Общий фонд заработной платы составил 43759860 рублей в год, а общая численность персонала - 148 человек.

По сложившейся структуре эксплуатационных расходов (таблица 7.3) рассчитаем общие годовые затраты.

Таблица 7.3

Наименование элементов затрат

ДС

Фонд оплаты труда (ФОТ)

61,5%

Отчисления от ФОТ(ЭФОТ)

20,9%

Материалы (Эм)

2,4%

Топливо(Эт)

2,7%

Электроэнергия(Ээл)

8,0%

Амортизация(А)

1,6%

Прочие затраты(Эпр)

2,9%

Итого

100


Найдем общие годовые эксплуатационные затраты:

Ээ.з=43759860*100/61,5=71154244 руб.

Тогда - отчисления от ФОТ составят:

ЭФОТ=71154244*20,9/100=14871237 руб.

отчисления на материалы:

Эм=71154244*2,4/100=1707702 руб.

отчисления на топливо:

Эт=71154244*2,7/100=1921165 руб.

отчисления на электроэнергию:

Ээл=71154244*8/100=5692340 руб.

амортизационные отчисления:

А=71154244*1,6/100=1138468 руб.

отчисления на прочие затраты:

7.3 Расчет производительности

П=nприв/Ч , (7.1)

где nприв - обьем работы в приведенных единицах;

Ч - контингент станции, без административно-управленческого персонала, Ч=128 чел.

Ктр б/п=tтр б/п/tтр с/п, (7.2)

Км=tм/tм с/п , (7.3)

где tтр б/п - нормы простоя вагонов, соответственно транзитных без переработки, транзитных с переработкой, местных.

nприв=nтр сп +Ктр б/п+nтр б/п+Км*nм

Qприв=Qприб+1,2Qотпр+1,5Qсорт, (7.4 )

где Q - количество переработанных тонн груза (выгруженных, погруженных, отсортированных);

,2;1,5 - коэффициенты количества отправленных и отсортированных тонн к количеству прибывших тонн.

Qпр= 140+1,2*110+1,5*3640=5732 ваг.

Принимаем стат. нагрузку 45т/ваг, тогда количество переработанных тонн груза получится:

nприв= 5732*45=257940 прив т/сутки

П = 257940/128=2015,2 т/чел в сутки

.4 Расчет себестоимости продукции

Себестоимость единицы продукции определяется делением расходов соответствующих станции (Э) на годовой объём работы этих станций:

С=Э/Qсут*365 , (7.5)

где Qсут - суточный объем работы соответствующих станции.

С=71154244/257940*365 = 0,76 руб/т

7.5    Экономическое обоснование числа маневровых локомотивов на станции

Затраты на маневровую работу на сети железных дорог составляют около 10 % от всех эксплуатационных расходов в грузовом движении. Поэтому рациональное использование маневровых средств имеет большое экономическое значение.

Число маневровых локомотивов должно быть обосновано технологически и экономически. С этой целью ведут вариантные расчеты для каждой станции и для каждого вида работ с обязательным соблюдением условий:

ñ  для сортировочных станций фактическая загрузка горочных локомотивов не должна превышать 85 %, а загрузка локомотивов, занятых на окончательном формировании поездов, не должна быть больше 75 %;

ñ  для участковых и грузовых станций фактическая загрузка локомотивов должна быть не более 85 %.

При расчете числа маневровых локомотивов необходимо приводить в действие резервы, обеспечивающие более эффективную их работу за счет:

ñ  использования локомотивов для вождения вывозных, передаточных и хозяйственных поездов;

ñ  принятия на маневровое обслуживание подъездных путей с маневровыми средствами;

ñ  организации работы локомотива в одну смену.

В соответствии с Методическими указаниями Нормативно-исследовательской станции проектного и внедренческого центра организации труда МПС России (1998 г.) оптимальное число Есут маневровых локомотивов определяется по критерию минимума среднесуточных эксплуатационных расходов:

Есут = Еваг + Елок → min, (7.6)

где Еваг - суточные эксплуатационные расходы, связанные с простоем вагонов и

зависящие от числа маневровых локомотивов;

Елок - суточные эксплуатационные расходы, связанные с выполнением маневровой работы.

Оптимальное значение Есут определяется перебором вариантов числа локомотивов при соблюдении указанных выше условий их суточной фактической загрузки.

Потребное число локомотивов для работы на сортировочной станции определяется исходя из продолжительности горочного интервала при разных вариантах, времени на окончательное формирование поездов в хвосте сортировочного парка, расформирование-формирование поездов на вытяжных путях безгорочных станций. Расчет ведется в следующей последовательности.

1.       Для горочной сортировочной станции при разном числе горочных локомотивов составляют технологические графики работы горки, по которым определяют горочные циклы и горочные интервалы tг.и..

2.      По заданному среднесуточному вагонопотоку Nпер определяют загрузку jг горки (при наличии в хвосте сортировочного парка маневровых локомотивов):

jг =(tги*Nпер/mр)*(1+рг)/(1440*αг - ∑Тгпост) + ∆jг , (7.7)

где Nпер - среднесуточный перерабатываемый вагонопоток, Nпер=3787 ваг.;- средний состав поездов, расформировываемых с горки, mр=70ваг.;г - коэффициент надежности технических средств, pг=0,08;

αг - коэффициент, учитывающий перерывы из-за враждебности

маршрутов , αг =0,97;

Σ Тгпост - суммарное время технологических перерывов в работе горки (экипировка локомотивов, смена бригад, техническое обслуживание горочных устройств и т. д.), Σ Тгпост= 60 мин;

Δjг - относительные потери перерабатывающей способности из-за недостаточного числа путей и их вместимости, Δjг= 0,05.

Расчитаем при двух горочных локомотивах:

jг = (10*3787/70)*(1+0,08)/(1440*0,97-60)+0,05=0,49

При трех горочных локомотивах:г = (7*3787/70)*(1+0,08)/(1440*0,97-60)+0,05=0,36

. По рассчитанным значениям jг определяют время ожидания расформирования составов с горки tож.р. по табл. 7.4.

Таблица 7.4 - Простой вагонов в ожидании расформирования

Уровень загрузки локомотива jг, jф

tож.р., мин

tож.о.ф., мин

Уровень загрузки локомотива jг, jф

tож.р., мин

tож.о.ф., мин

0,50

2

8

0,75

11

22

0,55

3

10

0,80

18

30

0,60

4

12

0,85

28

44

0,65

6

14

0,90

40

57

0,70

8

16





В обоих случаях tож.р. = 2 мин.

. Загрузка jф локомотивов, занятых формированием поездов в хвосте сортировочного парка, определяется по формуле:

jф = (Nпер/mф)*(tоф+tвыст+tвоз)/Мф*(1440*α - ∑Т), (7.8)

где mф - средний состав формируемых поездов, mф =73 ваг.;о.ф - среднее время на окончательное формирование поезда, tо.ф=35 мин;выст - время на выставление состава на путь отправления, tвыст=15 мин;воз - время на возвращение локомотива в район формирования, tвоз= мин;

α - коэффициент, учитывающий перерывы в работе вытяжки из-за враждебных пересечений, α=0,95;

Мф - число маневровых локомотивов;

Σ Т - суммарное время занятия вытяжек постоянными операциями (экипировка локомотивов, смена бригад и т. д.), Σ Т = 90 мин.

Расчитаем при двух локомотивах:

jф = (3787/73)*(35+15+5)/2*(1440*0,95 - 90)=1,22 не отвечает условию занятости, не более 0,75;ф = (3787/73)*(35+15+5)/3*(1440*0,95 - 90)=0,74

. По значению jф для разного числа локомотивов по табл. 7.4 определяются величины tож.о.ф.

В нашем случае tож.о.ф= 22 мин.

. Для каждого варианта определяются вагоно-часы простоя:

Ntпр = Nпер*(tож.р.+ tож.о.ф)/60 , (7.9)

где tпр - часы простоя.

Ntпр = 3787*(2+ 22)/60=1514,8 ваг/ч.

Локомотиво-часы работы локомотивов за сутки для горочных систем:

МТ = 24(Мг + Мф) , (7.10)

где Т - часы работы локомотива.

При двух горочных локомотивах:

МТ = 24(2 + 3)= 120 локо/ч.

При трех горочных локомотивах:

МТ = 24(3 + 3)= 144 локо/ч.

7.      Результаты всех расчетов сводятся в общую таблицу (7.5) и, приняв эксплуатационные расходы, приходящиеся на 1 вагоно-час простоя и

1 локомотиво-час маневровой работы ев.ч =2,72 руб.; eманлч = 1141,47 руб., по минимальным эксплуатационным расходам выявляют оптимальный вариант.

Таблица 7.5

Показатели

Значение показателя для варианта


1

2

Мг

2

3

Мф

3

3

0,49

0,36

0,74

0,74

tож.р., мин

2

2

tож.о.ф., мин

22

22

Вагоно-часы непроизводительного простоя

1514,8

1514,8

Локомотиво-часы работы

120

140

Эксплуатационные расходы по вагоно-часам простоя, Ев

4120,3

4120,3

Эксплуатационные расходы по локомотиво-часам работы, Елок

136976,4

164371,7

Общие эксплуатационные расходы, Есут

141096,7

168492


Из табл. 7.5 видно, что оптимальным вариантом для заданных условий работы является вариант 1, так как он ответил условию Есут = Еваг + Елок → min.

8. МЕРЫ ПО ОБЕСПЕЧЕНИЮ БЕЗОПАСНОСТИ ДВИЖЕНИЯ ПОЕЗДОВ

Первейшей обязанностью каждого железнодорожника, связанного с движением поездов, является безусловное обеспечение безопасности движения, сохранности перевозимых грузов, багажа и грузобагажа, а также соблюдение требований охраны окружающей среды.

При высоких скоростях и большой интенсивности движения безаварийная работа может быть гарантирована соблюдением каждым работником норм содержания технических средств и выполнением установленных правил безопасности по кругу своих обязанностей. Человеческий фактор играет важнейшую роль в обеспечении безопасности.

Нарушения правил безопасности могут быть вызваны разными причинами:

стихийными явлениями, внезапными повреждениями внешне исправных частей пути, подвижного состава, контактной сети, моральным старением технических средств, но больше всего ошибками и упущениями работников, связанных с движением поездов.

По службе перевозок браки и аварии могут быть вызваны приемом поезда на занятый путь, отправлением на занятый перегон, приемом или отправлением по неготовому маршруту, «уходом» незакрепленных вагонов на перегон, переводом стрелки под подвижным составом, передержкой отцепов на замедлителях сортировочной горки, приводящей к столкновению отцепов, нарушением габарита.

Анализ состояния безопасности на железных дорогах показывает, что очень большое число нарушений правил происходит из-за ухода незакрепленных вагонов на перегоны и на маршруты приема и отправления.

Во многих случаях основными причинами нарушений являются недисциплинированность работников, их недостаточные знания правил и должностных обязанностей, ослабленная требовательность со стороны вышестоящих руководителей.

Из всех последствий аварий и крушений самым печальным являются несчастные случаи с людьми. Но даже при неожиданных ситуациях квалифицированные и решительные действия железнодорожников позволяют предотвратить тяжелые последствия. Аварии и браки на железнодорожном транспорте могут быть полностью исключены при четком соблюдении каждым работником своих должностных обязанностей.

На железнодорожном транспорте проводится обширный комплекс мероприятий, направленных на обеспечение безопасности движения поездов. Одним из таких мероприятий является тщательный отбор людей при приеме их на работу, связанную с движением поездов. На эту работу допускаются только лица, достигшие 18-летнего возраста, предварительно прошедшие медицинское освидетельствование и периодически проходящие медосмотр в установленном порядке.

На должность дежурного по станции назначаются лица, имеющие высшее или среднее образование, сдавшие испытания в знаниях действующих правил и должностных инструкций и до начала самостоятельной работы прошедших практику в течение 5-10 дежурств под наблюдением опытного дежурного по станции.

Ввиду большой сложности и ответственности за безопасность движения этим работникам должны быть созданы надлежащие условия на их рабочих местах. В помещения дежурного по станции, дежурного по сортировочной горке, маневрового диспетчера, операторов СТЦ допуск лиц, не имеющих на это право, запрещен. Сюда имеют право входа только люди, контролирующие работу или обслуживающие установленную аппаратуру.

При исполнении служебных обязанностей нельзя ни на минуту отвлекать работников, связанных с движением поездов, от их непосредственной работы.

Необходимым условием обеспечения безопасности движения являются дисциплина, внимательность, бдительность, четкость в переговорах, слаженность и чувство большой ответственности за вверенную работу. В выполнении операций по приему, отправлению поездов, маневровой работе одновременно участвуют несколько работников (дежурный по станции, составитель, машинист, дежурные стрелочных постов и т. д.). Поэтому неправильные действия одного из них могут быть предупреждены другими работниками.

Существенная мера повышения безопасности на станциях - внедрение такой техники, как поездная и маневровая радиосвязь, громкоговорящая парковая связь. На станциях погрузки залогом безопасности служит тщательный отбор вагонов в техническом и коммерческом отношениях, строгое соблюдение правил погрузки и крепления грузов, особенно опасных, негабаритных и грузов на открытом подвижном составе.

Неуклонное соблюдение установленных правил безопасности должно осуществляться при формировании поездов, и особенно пассажирских, при включении автоматических тормозов, при снаряжении и обслуживании поездов, при обозначении их сигналами.

В случае возникновения аварийной ситуации на станции должны быть приняты необходимые меры для устранения возможных последствий, вплоть до незамедлительного вызова восстановительных и противопожарных средств.

Требования, обеспечивающие безопасность движения, четко изложены в инструктивных документах, Правилах технической эксплуатации железных дорог, Инструкции по движению поездов и маневровой работе и Инструкции по сигнализации на железных дорогах Российской Федерации.

9. МЕРОПРИЯТИЯ ПО ОХРАНЕ ТРУДА

До начала смены работники объединенного комплекса обязаны явиться в кабинет начальника станции ДС, руководителя цеха, руководителя смены (маневрового диспетчера ДНС, сменного дежурного по станции) для получения целевого инструктажа об особенностях работы в сложившейся оперативной обстановке на станции, при сложных метеорологических условиях, плана работы на смену.

Лицо, проводящее инструктаж, обязано визуально установить работоспособность каждого работника. В случае неудовлетворительного самочувствия: повышенное (пониженное) артериальное давление; явно выраженное алкогольное опьянение, похмельный синдром; работник должен быть отстранен от дежурства и направлен в медицинское учреждение для установления точного диагноза и принятия мер к выздоровлению.

В течение смены работники должны быть одеты в установленную спецодежду, спецобувь. Одежда должна быть плотно застегнутой и не мешать движениям. Зимой головной убор не должен ухудшать слышимость. Обувь должна быть на низком каблуке, в зимнее время не должна быть скользкой, галоши на валенках должны быть с рубцом. Поверх рабочей одежды должен быть одет сигнальный жилет с нанесенным шифром «ДС».

Опасный фактор железнодорожных станций и перегонов- движущиеся объекты. При нахождении на железнодорожных путях все работники станции обязаны соблюдать технику личной безопасности. При следовании к месту работы и с работы проходить только специально установленными маршрутами, обозначенными указателями «Служебный проход».

Проходить вдоль путей только по обочине пути или посередине междупутья и при этом следить за движущимися поездами, маневровыми составами и локомотивами, обращая внимание на возможное наличие в подвижном составе предметов, выступающих за пределы габарита.

При нахождении на междупутье во время движения составов по обоим смежным путям остановиться, дождаться прохода (остановки) состава на одном из путей и лишь после этого снова идти по междупутью. При нахождении на территории станции выполнять требования знаков безопасности труда и предупреждающей окраски нанесенной на сооружениях и устройствах, обращать внимание на устройства и предметы, находящиеся на путях: предельные столбики, водоотводные лотки и колодцы, устройства СЦБ, связи, контактный провод. При выходе на путь из-за подвижного состава, из зданий необходимо предварительно убедиться в отсутствии движущегося по смежному пути подвижного состава. Переходить пути под прямым углом, предварительно убедившись, что в этом месте нет движущегося на опасном расстоянии подвижного состава, запрещается становиться на рельс, между рамным рельсом и остряком или в желоба на стрелочном переводе. Запрещается ходить между рельсами, по концам шпал, а также по обочине путина расстоянии ближе 2 м до ближайшего рельса.

Станционные работники должны находится на безопасном расстоянии от ближайшего рельса: не менее 2 м при пропуске маневровых составов и поездов, следующих со скоростью до 120 км/ч; 2,5 м- при пропуске поездов с грузами 3 и 4 степеней боковой негабаритности; 5 м- при пропуске поездов, следующих со скоростью более 120 км/ч. Регулировщик скорости движения поездов, после укладки ручного тормозного башмака на рельс перед надвигающимся отцепом, должен отойти в сторону от пути на расстоянии не менее 1,5 м.

При маневровых передвижениях по станции работники при приближении подвижного состава должны отойти на обочину пути, или середину широкого междупутья, дождаться проследования (остановки) подвижного состава и только после этого продолжить работу или проход по территории станции.

Составителю поездов запрещается сходить и подниматься на подвижной состав в движении в негабаритных и опасных местах, в местах погрузки и выгрузки навалочных грузов, в пределах стрелочных переводов и других устройств. При движении маневрового состава у высоких платформ, в негабаритных и других опасных местах запрещается нахождение составителя поездов на специальной подножке грузовых вагонов.

При выходе на железнодорожные пути приёмосдатчик груза и багажа должен сообщить дежурному по станции ДСП лично или по местному телефону, а при возвращении на рабочее место - также сообщить дежурному по станции ДСП. При производстве маневров приёмосдатчику груза и багажа запрещается проезжать на подножках вагонов и локомотивов, переходить пути перед движущимся подвижным составом. При выходе на пути для приёма погрузки-выгрузки на открытом подвижном составе на путях станции и подъездных путях станции приёмосдатчик груза и багажа обязан надеть жёлтый жилет и рукавицы и соблюдать все меры безопасности при нахождении на железнодорожных путях.

Перед осмотром и ремонтом вагонов на станционных путях, их ограждают в установленном порядке. Порядок ограждения составов или отдельных групп вагонов при их техническом обслуживании, в зависимости от местных условий, определяет начальник отделения дороги НОД. Вагоны, ремонтируемые на станционных путях, а также вагоны с разрядными грузами, стоящие на отдельных путях станции, ограждают переносными красными сигналами, устанавливаемыми на оси пути на расстоянии не менее 50 м. Если крайний вагон находится от предельного столбика менее чем в 50 м, красный сигнал с этой стороны устанавливают на оси пути напротив предельного столбика.

Все работники железнодорожного транспорта должны проявлять осторожность в темное время суток, а также при сильном тумане, ливнях, снегопаде, метели, ухудшающих видимость и слышимость предупредительных сигналов или приближающегося подвижного состава, следить за показанием светофоров, положением стрелочных переводов, звуковых и ручных сигналов, ориентируясь по ним о маршрутах следования подвижного состава.

10. РАЗРАБОТКА ТЕХНИЧЕСКОЙ ДЕТАЛИ

Колесные пары относятся к ходовым частям и являются одним из ответственных элементов вагона. Они предназначены для направления движения вагона по рельсовому пути и восприятия всех нагрузок, передающихся от вагона на рельсы при их вращении. Работая в сложных условиях нагружения, колесные пары должны обеспечивать высокую надежность, так как от них во многом зависит безопасность движения поездов. Поэтому к ним предъявляют особые, повышенные требования Госстандарта, Правила технической эксплуатации железных дорог, Инструкция по освидетельствованию, ремонту и формированию вагонных колесных пар, а также другие нормативные документы при проектировании, изготовлении и содержании. Конструкция и техническое состояние колесных пар оказывают влияние на плавность хода, величину сил, возникающих при взаимодействии вагона и пути, и сопротивление движению.

Работая в современных режимах эксплуатации железных дорог и экстремальных условиях окружающей среды, колесная пара вагона должна удовлетворять следующим основным требованиям: обладать достаточной прочностью, имея при этом минимальную необрессоренную массу с целью снижения тары подвижного состава и уменьшения непосредственного воздействия на рельсовый путь и элементы вагона при прохождении неровностей рельсовой колеи; обладать некоторой упругостью, обеспечивающей снижение уровня шума и смягчение толчков, возникающих при движении вагона по рельсовому пути; совместно с буксовыми узлами обеспечивать, возможно, меньшее сопротивление при движении вагона и возможно большее сопротивление износу элементов, подвергающихся изнашиванию в эксплуатации.

Колесная пара состоит из оси 1 и двух укрепленных на ней колес 2. Типы, основные размеры и технические условия на изготовление вагонных колесных пар определены Государственными стандартами, а содержание и ремонт - Правилами технической эксплуатации железных дорог (ПТЭ) и Инструкцией по осмотру, освидетельствованию, ремонту и формированию колёсных пар. Тип колёсной пары определяется типом оси и диаметром колес (табл. 1). Типы вагонных осей различают по размерам и форме шейки - для роликовых подшипников качения с креплением корончатой гайкой или шайбой, и подшипников скольжения. Размеры оси устанавливают в зависимости от величины расчетной нагрузки, воспринимаемой при эксплуатации вагона.

Колесные пары Ш-950 предназначены для эксплуатации с подшипниками скольжения, а колесные пары РУ1-950, РУ1Ш-950, РУ-950 и РУ-1050 - с роликовыми подшипниками (РУ - роликовая унифицированная, Ш - крепление подшипников приставной шайбой). Исходя из расчетной нагрузки, определяют диаметры шеек 3, подступичной 7 и средней 8 частей оси. Предподступичная часть 6 является ступенью перехода от шейки к подступичной части оси и служит для установки уплотняющих устройств корпуса буксы. На подступичных частях 7 прочно закрепляются колеса 2. В настоящее время в эксплуатации находятся еще небольшое число колесных пар с осями Ш типа с подшипниками скольжения, которые заменяют роликовыми. На торцах их шеек 3 имеются буртики 5, ограничивающие продольные перемещения подшипников скольжения, располагающихся в верхних частях.

Колесные пары с осями, предназначенными для эксплуатации с роликовыми подшипниками, различают между собой конструкцией торцового крепления внутренних колец роликовых подшипников на шейке: - с нарезной частью 4 для навинчивания корончатой гайки (ось РУ1); - при помощи приставной шайбы, для чего на торцах делают отверстия с нарезкой для болтов крепления (ось РУ1Ш). Такое крепление выполнено в двух вариантах: тремя или четырьмя болтами. В эксплуатации еще находится небольшое число колесных пар с осями типа РУ с диаметром шеек 135 мм. В настоящее время они изымаются. Основным типом колесных пар являются конструкции с цельнокатаными стальными колесами с диаметром по кругу катания 950 мм. В старотипных пассажирских вагонах осталось малое число колесных пар с диаметром 1050 мм.

Таблица 1 - Типы колесных пар вагонов

Тип колесной пары

Тип оси

Диаметр колеса, мм

Тип подшипника на колесной паре

Применение

РУ1-950

РУ1

950

Качения

На всех грузовых и пассажирских вагонах постройки после 1963г.

РУ1Ш-950

РУ1Ш

950

Качения

На всех грузовых и пассажирских вагонах постройки с 1979 г.

РУ-950

РУ

950

Качения

На всех грузовых и пассажирских вагонах постройки до 1964 г.

РУ-1050

РУ

1050

Качения

На пассажирских вагонах постройки до 1959 г.

Ш-950

Ш

950

Скольжения

На старотипных грузовых вагонах


Большое внимание прочности и надежности колесных пар уделялось при создании первых вагонов. В связи с увеличением грузоподъёмности и тары вагонов, а также скорости движения поездов возрастали нагрузки, действующие на колесные пары, что требовало усиления их элементов. В результате возрастали диаметры осей, совершенствовались конструкции колес и повышалась прочность посадки их на ось. Нормальная ось до 1892 г. выпуска имела диаметры шеек, подступичных и средней частей соответственно 100, 135 и 126 мм, а усиленная выпуска 1908 г. - 105, 145 и 136 мм. В 1909 г. введена в эксплуатацию пассажирская нормальная ось, имеющая размеры: 115, 155 и 140 мм. В 1927 г. диаметры оси снова были увеличены, а в 1933 г. установлены три типа стандартных осей - I, II и III. В 1948 г. ГОСТ 4007 установил четыре типа осей (табл. 2), различающихся размерами в зависимости от допускаемой статической нагрузки на ось.

Таблица 2 - Типы осей и допускаемые нагрузки

Тип оси

Диаметр шейки, мм

Диаметр подступичной части, мм

Диаметр средней части, мм

Нагрузка на рельсы от оси, т, не более

I

110

155

140

12,5

II

120

165

145

17,0/15,0

III

145

182

160

20,5/18,0

IV

155

200

165

25

Примечания. 1. Тип оси IV - для думпкаров и транспортеров. 2. В знаменателе - для пассажирских вагонов.

ЗАКЛЮЧЕНИЕ

В данном дипломном проекте на примере заданной станции Н была рассмотрена работа сортировочной станции. В ходе работы были закреплены инженерные навыки, полученные в ходе изучения курса, по решению задач связанных с технологическим процессом работы станции. Составленный нами суточный план-график работы сортировочной станции позволил более наглядно и конкретно рассмотреть процесс работы сортировочной станции, взаимодействие и взаимосвязь ее элементов.

По исходным данным исследуемая станция принимает и обрабатывает 3640 вагонов в сутки и отправляет их на 17 назначений. В целом вагонооборот станции составляет 10250 вагонов в сутки. В подсистеме расформирования работают 2 горочных локомотива и 1 бригада ПТО, в подсистеме окончания формирования 3 маневровых локомотива и 2 бригады ПТО. Станция формирует по плану формирования одногруппные, двухгруппные и сборные поезда по всем 3 примыкающим направлениям. Среднее время обработки транзитного потока без переработки составило 0,58 часа, транзитного с переработкой 9,26 часа, местного 12,49 часа.

Параметр накопления на данной станции равен 18,7 ,а значит данная сортировочная станция работает эффективно.

СПИСОК ЛИТЕРАТУРЫ

1. Инструкция по сигнализации на железных дорогах Российской Федерации. ЦРБ - 757: утв. 26 мая 2000 г. с изм. и доп. от 03.07.01 № 16, от 27.05.02 № 24 / МПС РФ. - М.: Транспорт, 2005. - 128 с.

. Инструкция по движению поездов и маневровой работе на железных дорогах Российской Федерации. ЦД - 790: утв. 16 октября 2000 г / МПС РФ. - М.: Техинформ, 2012. - 318 с.

. Правила технической эксплуатации железных дорог Российской Федерации. ЦРБ - 756: утв. М-вом трансп. РФ. Приказ от 21.12.10 №286 (зарегистр. Минюстом России 28.01.11 №19627). - М.: Трансинфо, 2011. - 199 с.

. Боровикова М.С. Организация движения на железнодорожном транспорте: учебник для техникумов и колледжей ж.д. трансп./ М.С.Боровикова. - 2-е изд. перераб. и доп. - М.: ГОУ «Учебно-методический центр по образованию на железнодорожном транспорте», 2009. - 495 с.

. Бройтман Э.З. Железнодорожные станции и узлы: учебник для техникумов и колледжей ж.д. трансп./ Э.З. Бройтман. - М.: Маршрут, 2014. - 370 с.

. Белов И.В. Экономика железнодорожного транспорта./ И.В. Белов, Н.П. Терешина, В.Г. Галабурдова. - М.: УМЦ - ЖДТ, 2014. - 300 с.

. Кудрявцев В.А. Основы эксплуатационной работы железных дорог/ В.А. Кудрявцев, В.И. Ковалев, А.П. Кузнецов. - М.: Издательский центр «Академия», 2005. - 300 с.

. Кудрявцев В.А. Управление движением на железнодорожном транспорте/ В.А. Кудрявцев. - М.: Маршрут, 2003. - 200 с.

9. Сотников И.Б. Эксплуатация железных дорог: в примерах и задачах/ И.Б. Сотников. - М.: Транспорт, 1990. - 232 с.

Похожие работы на - Работа сортировочной станции (на примере заданной станции Н)



Не нашли материал для своей работы?
Поможем написать уникальную работу
Без плагиата!
