Наименование СК
|
Опасность
|
Класс пожароопасности
|
|
|
|
Требуемый
|
Фактический
|
1
|
Наружные стены
|
Непожароопасные
|
K0
|
K0
|
2
|
Перекрытия
|
Непожароопасные
|
K0
|
K0
|
3
|
Лестничные клетки
|
Внутренние стены
|
Непожароопасные
|
K0
|
K0
|
|
|
Марши и площадки
|
Непожароопасные
|
K0
|
K0
|
4
|
Перегородки
|
Непожароопасные
|
K0
|
K0
|
3. Проверка
противопожарных преград
По СП 2.13130.2012 «Системы
противопожарной защиты. Обеспечение огнестойкости объектов защиты» [4] противопожарные
преграды должны быть класса К0.
4. Проверка
эвакуационных путей и выходов
Проверка проводится по СП
1.13130.2009 «Системы противопожарной защиты эвакуационные пути и выходы» [5].
Для расчета путей эвакуации число
покупателей, одновременно находящихся в торговом зале, следует принимать из
расчета на одного человека - 1,6 м2 торгового зала рыночной
торговли.
Площадь торгового зала:
*30=1200 м2
Число покупателей: 1200/1,6=750
человек
Площадь путей эвакуации составляет
450 м2
При объединении основных
эвакуационных проходов в общий проход, его ширина должна быть не менее
суммарной ширины объединяемых проходов, что не соответствует действительности.
Отсюда следует, что возможны задержки при эвакуации.
Объем зала: 40*30*6=7200 м3
Площадь основных эвакуационных
проходов: 450/(40*30)=37%
По табл. 19 [5] для здания с классом
конструктивной пожароопасности С0 расстояние из любой точки до эваковыхода не
должно превышать 65 м, а число человек на 1 м ширины эвакуационного выхода не
должно превышать 220.
/12=38 чел./м
Ширина основных эвакуационных
проходов в торговом зале должна быть не менее 2,5 м - при торговой площади св.
400 м2.
5. Расчет времени эвакуации
Расчет проводится по методике,
изложенной в задачнике «Пожарная безопасность в строительстве. Задачник часть I. Уральский институт Государственной
противопожарной службы МЧС России» [6]
План помещения представлен в
приложении 1.
Имеем 4 эвакуационных выхода. За
общее время эвакуации принимаем наибольшее из всех возможных вариантов.
Принимаем м2 количество людей из расчета 3 человека на ячейку.
Участок 1
Принимаем ,
Участок 2
Принимаем ,
Участок 3
Принимаем ,
Участок 4
Принимаем ,
Участок 5
Принимаем ,
Участок 6
Принимаем ,
Участок 7
Принимаем ,
Участок 8
Принимаем ,
Участок 9
Принимаем
Участок 10
Принимаем ,
Участок 11
Принимаем ,
Участок 12
Принимаем ,
Участок 13
Принимаем
Участок 14
Принимаем
Участок 15
Принимаем ,
Участок 16
Принимаем ,
Участок 17
Принимаем
Участок 18
Принимаем ,
Участок 19
Принимаем ,
Участок 20
Принимаем
Участок 21
Принимаем
Участок 22
Принимаем ,
Участок 23
Принимаем ,
Участок 24
Принимаем ,
Участок 25
Принимаем ,
Участок 26
Принимаем ,
Расчетное время эвакуации .
. Определение
необходимого времени эвакуации людей
Расчет проводится по методике,
изложенной в Приказе МЧС РФ от 30.06.2009 №382 «Об утверждении методики определения
расчетных величин пожарного риска в зданиях, сооружениях и строениях различных
классов функциональной пожарной опасности» [7]
Длина помещения 40 метров, ширина 30
метров, высота 6 метра. Начальная температура в помещении 200С.
Угловое распространение пожара (900).
Сначала рассчитывают критическую
продолжительность пожара по условию достижения каждым из опасных факторов
пожара предельно допустимых значений в зоне пребывания людей.
Предварительно рассчитается
размерный параметр, учитывающий удельную массовую скорость выгорания горючего
материала А, размерный комплекс, зависящий от теплоты сгорания материала и
свободного объема помещения В, безразмерный параметр Z, учитывающий неравномерность
распределения опасных факторов пожара по высоте помещения:
пожар огнестойкость эвакуационный
А = 1,05·0,013·0,08352
= 9,52·10-5
В=
(353·0,001068·5760)/((1-0,25)·0,51·23,3) = 243,71
Z=(1,7/6)
·exp (1,4· (1,7/6)) = 0,41
По повышенной
температуре:
По потере видимости:
не опасно;
По пониженному содержанию кислорода:
не опасно.
По каждому из
газообразных токсичных продуктов горения:
не опасно;
не опасно;
= не опасно.
Из полученных в результате расчетов
значений критической продолжительности пожара выбирается минимальное:
tкр = 1,52 мин (по
повышенной температуре).
Необходимое время эвакуации людей
составит:
tнб = 0,8·1,52 = 1,216 мин.
Из результатов видно, что tp<tнб, следовательно, при возникновении пожара люди не успеют
эвакуироваться из здания без угрозы жизни и здоровью. Одним из вариантов
решения данной проблемы является организация дополнительных выходов.
. Температурный режим
пожара в помещении
Расчет проводится по методике,
изложенной в Методах расчета температурного режима пожара в помещениях зданий
различного назначения [8].
Данные для расчета:
Площадь пола S = 1200 м2, объем
помещения V= 7200 м3, площадь проемов А = 20 м2, высота
проема h = 2 м. Общее количество пожарной нагрузки, приведенное к верхней
одежде, составляет 39900 кг, что соответствует пожарной нагрузке q = 15 кг∙м-2.
Проёмность помещения:
.
Количество воздуха, необходимое для
сгорания 1 кг материала пожарной нагрузки:
м3·кг-1
Удельное критическое
количество пожарной нагрузки:
кг∙м-2
Удельное количество
пожарной нагрузки:
кг∙м-2.
Из сравнения qк и qкр.к
получается, что qк
= 102,82 > qкр.к = 0,19
Следовательно, в
помещении будет пожар, регулируемый вентиляцией.
Максимальная
среднеобъемная температура на стадии объемного пожара:
К
Характерная
продолжительность пожара:
ч.
Время достижения
максимальной среднеобъемной температуры:
Изменение среднеобъемной
температуры при объемном свободно развивающемся пожаре:
Изменение среднеобъемной
температуры при пожаре с учетом начальной стадии пожара в помещении объемом V = 7200 м3, проёмностью П= 0,023 м0,5, с
пожарной нагрузкой, приведенной к верхней одежде в количестве 15 кг∙м-2,
представлено на рис. 2.

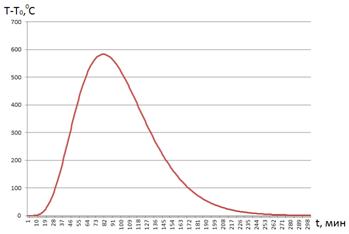

Изменение среднеобъемной
температуры при пожаре
Из графика видно, что
при свободном горении максимальная среднеобъемная температура достигается на 81
минуте с момента возгорания и составляет 603 0С. Такая температура
может серьезно осложнить работу пожарных, и это следует учитывать при
планировании действий по тушению.
Список литературы
1 Федеральный закон от 22.07.2008 №123-ФЗ (ред. от 13.07.2015)
«Технический регламент о требованиях пожарной безопасности»
СП 118.13330.2012 «Общественные здания и сооружения»
СНиП 21-01-97* «Пожарная безопасность зданий и сооружений»
СП 2.13130.2012 «Системы противопожарной защиты. Обеспечение
огнестойкости объектов защиты»
СП 1.13130.2009 «Системы противопожарной защиты эвакуационные пути
и выходы»
Пожарная безопасность в строительстве: задачник. В 2 ч. Ч. 1 /
Медведев А.Ю., Пестерев В.А., Семенов М.В.; под ред. Мокроусовой О.А. -
Уральский институт Государственной противопожарной службы МЧС России, 2009-87
с.
Приказ МЧС РФ от 30.06.2009 №382 «Об утверждении методики
определения расчетных величин пожарного риска в зданиях, сооружениях и
строениях различных классов функциональной пожарной опасности»
Методы расчета температурного режима пожара в помещениях зданий
различного назначения: Рекомендации. - М.: ВНИИПО МВД СССР. 1988. - 56 с.
СП 4.13130.2013 «Системы противопожарной защиты. Ограничение
распространения пожара на объектах защиты. Требования к объемно-планировочным и
конструктивным решениям»
