ВВЕДЕНИЕ

Деятельность общества с ограниченной ответственностью "Газпром трансгаз Ухта" очень обширна и обеспечивается огромным количеством различных объектов. Некоторые объекты строятся, некоторые ремонтируются или реконструируются, а какие-то ликвидируются, это значит, что предприятие имеет большой объём строительных, монтажных и демонтажных работ. Неотъемлемой частью таких работ являются высотные работы.

Исходя из статистики предприятия, практически треть всех травм полученных на производстве связана с падением работника, в том числе с высоты. Этот вопрос требует тщательного изучения и обязательного принятия мер по уменьшению травматизма.

В данном проекте будут проанализированы существующие опасности и предпринимаемые меры безопасности при работах на высоте на предприятии "Газпром трансгаз Ухта", а также предложены решения по уменьшению травматизма при проведении этих работ.

1. КРАТКОЕ ОПИСАНИЕ ТЕХНОЛОГИЧЕСКОГО ПРОЦЕССА

травматизм монтажный высотный работа

Общество с ограниченной ответственностью "Газпром трансгаз Ухта" - одно из крупнейших предприятий газовой отрасли России, входит в состав Открытого акционерного общества “Газпром”. Основными видами деятельности Общества являются - добыча, переработка и транспорт природного газа и газового конденсата, нефти.

Общество является соучредителем ряда финансово-инвестиционных компаний, страховых обществ, банков, коммерческих структур.

Протяженность трубопроводов в однониточном исполнении составляет 9376 км. Для обеспечения потребителей природным газом на предприятии эксплуатируется 79 газораспределительных станций, 1236,3 км газопроводов-отводов и 83,3 км распределительных сетей.

На 12 компрессорных станциях и одной дожимной компрессорной станции ООО "Газпром трансгаз Ухта" эксплуатируется 50 компрессорных цехов, на которых установлено 304 газоперекачивающих агрегатов с общей установленной мощностью 2,57 млн. кВт. Они обеспечивают бесперебойную поставку около 86 млрд. куб. м природного газа в год, из которых 11 млрд. куб.м. реализуется потребителям в зоне деятельности Общества: в Республике Коми, Архангельской, Вологодской, Ярославской и Тверской областях. Остальная часть подается на Торжок, Московское кольцо, Санкт-Петербургское направление и далее в страны Балтии, Восточной Европы, в Финляндию и Германию. Протяженность трубопроводов в однониточном исполнении составляет 9376 км.

2. АНАЛИЗ ОПАСНОСТИ ВЫСОТНЫХ РАБОТ

Высотные работы делятся на два вида:

Работы на высоте - работы, производимые на высоте от 1,5 до 5 м от поверхности грунта, перекрытия или рабочего настила, над которыми производятся работы с монтажных приспособлений или непосредственно с элементов конструкций, оборудования, машин и механизмов, при их эксплуатации, монтаже и ремонте.

Верхолазные работы - работы, выполняемые на высоте более 5 м от поверхности земли, перекрытия или рабочего настила, над которыми производятся работы непосредственно с конструкций или оборудования при их монтаже или ремонте, при этом основным средством, предохраняющим работников от падения, является предохранительный.

Основным опасным производственным фактором при работе на высоте является расположение рабочего места на значительной высоте относительно поверхности земли (пола), связанное с этим возможное падение работника или падение предметов на работника.

Причины падения работников с высоты:

а) технические - отсутствие ограждений, предохранительных поясов, недостаточная прочность и устойчивость лесов, настилов, люлек, лестниц;

б) технологические - недостатки в проектах производства работ, неправильная технология ведения работ;

в) психологические - потеря самообладания, нарушение координации движений, неосторожные действия, небрежное выполнение своей работы;

г) метеорологические - сильный ветер, низкая и высокая температуры воздуха, дождь, снег, туман, гололед.

Причины падения предметов на работника:

а) падение груза, перемещаемого грузоподъемными машинами, вследствие обрыва грузозахватных устройств, неправильной строповки (обвязки), выпадения штучного груза из тары и др.;

б) падение монтируемых конструкций вследствие не технологичности конструкций, несоответствия по стыкуемым размерам и поверхностям, нарушения последовательности технологических операций и др.;

в) аварии строительных конструкций вследствие проектных ошибок, нарушения технологии изготовления сборных конструкций, низкого качества строительно-монтажных работ, неправильной эксплуатации и др.;

г) падение материалов, элементов конструкций, оснастки, инструмента и т.п. вследствие нарушения требований правил безопасности - отсутствия бортовой доски у края рабочего настила лесов и др.

По статистике в ОАО «Газпром» ежегодно от 30 % до 40 % всех несчастных случаев приходится на вид происшествия «падения пострадавшего, в том числе с высоты» (рисунок 2.1). Из анализа производственного травматизма в ООО "Газпром трансгаз Ухта" за последние 10 лет следует, что на этот вид травматизма также приходится около 20 % от всех несчастных случаев. Из этого следует, что вопросам анализа рисков и профилактики травматизма при выполнении работ на высоте в этих организациях не уделялось должного внимания или объем этих работ являлся значительным по отношению ко всем другим работам.

Также из анализа причин несчастных случаев следует, что в значительной мере травматизм при работе на высоте обусловлен или неприменением вообще сертифицированных СИЗ или незнанием и не применением современных средств защиты от падения с высоты.

Рисунок 2.1 - Основные виды несчастных случаев в дочерних обществах и организациях ООО «Газпром трансгаз Ухта» за 2010 (в % к общему количеству происшествий)

3 АНАЛИЗ ПРИМЕНЯЕМЫХ НА ПРЕДПРИЯТИИ МЕР ПО ОБЕСПЕЧЕНИЮ БЕЗОПАСНОСТИ ВЫСОТНЫХ РАБОТ

.1 Организационные и технические мероприятия

Работа по обеспечению безопасных условий и охраны труда в ООО «Газпром трансгаз Ухта» осуществляется в соответствии с требованиями Российского законодательства, в т.ч. «Трудового кодекса РФ», «Единой системой управления охраной труда и промышленной безопасностью в ОАО «Газпром», утвержденной приказом ОАО «Газпром» № 98 от 29.12.2000 г., действующими правилами и нормами, руководящими документами ОАО «Газпром». Приказом по обществу введена в действие инструкция по организации и производству работ с повышенной опасностью на действующих объектах ООО «Газпром трансгаз Ухта».

Система управления охраной труда направлена на предупреждение несчастных случаев с работниками и служащими при возникновении опасностей на производстве. С этой целью применяются следующие меры:

1) технические меры;

2) организационные меры;

) обучение и осведомленность;

) средства индивидуальной защиты.

Утверждены Постановлением Министерства труда и социального развития Российской Федерации от 4 октября 2000 г. № 68, согласованы с Федерацией независимых профсоюзов России, письмо от 27 января 2000 г. № 109/11 и введены в действие с 1 декабря 2000 года МЕЖОТРАСЛЕВЫЕ ПРАВИЛА ПО ОХРАНЕ ТРУДА ПРИ РАБОТЕ НА ВЫСОТЕ (ПОТ РМ-012-2000). Требования, содержащиеся в Правилах, устанавливают минимально допустимый уровень охраны и безопасности труда для работников и являются обязательными для всех предприятий, учреждений, организаций независимо от форм собственности и организационно - правовых форм, а также для граждан, занимающихся индивидуальной трудовой деятельностью без образования юридического лица, использующих наемный труд.

Межотраслевые правила по охране труда при работе на высоте устанавливают единый порядок организации и проведения всех видов работ на высоте, верхолазных работ с целью обеспечения безопасности работников, выполняющих эти работы, и лиц, находящихся в зоне производства этих работ. На основе Правил с учетом конкретных условий в установленном порядке разрабатываются или приводятся в соответствие с ними стандарты предприятия, положения и инструкции по охране труда, в которых определяются требования безопасности при работах на высоте.

При проведении работ на высоте должны устанавливаться ограждения и обозначаться в установленном порядке границы опасных зон исходя из следующих рекомендаций:

а) границы опасных зон в местах, над которыми происходит перемещение грузов подъемными кранами, а также вблизи строящегося здания принимаются от крайней точки горизонтальной проекции наружного наибольшего габарита перемещаемого (падающего) предмета или стены здания с прибавлением наибольшего габаритного размера перемещаемого груза и минимального расстояния отлета груза при его падении согласно таблице 3.1;

б) границы опасной зоны в местах возможного падения предметов при работах на зданиях, сооружениях определяются от контура горизонтальной проекции габарита падающего предмета у стены здания, основания сооружения прибавлением величины отлета предмета по данным таблицы 3.1 и наибольшего габаритного размера предмета.

Таблица 3.1 - Расстояние отлета грузов, предметов в зависимости от высоты падения

Работы на высоте производятся в дневное время, в аварийных ситуациях (при устранении неполадок) их производят на основании приказа администрации под контролем инженерно-технического работника. При силе ветра 6 баллов и более (10 - 12 м/с), при грозе, сильном снегопаде, гололеде работы на высоте на открытом воздухе не разрешаются. Электропровода, расположенные ближе 5 м от лестниц (подмостей), на время выполнения работ на высоте ограждаются или обесточиваются.

Обязательность страховки при выполнении высотных работ определяется пунктом 1.1 ПОТ РМ 012-2000: при невозможности устройства ограждений работы (на высоте) должны выполняться с применением предохранительного пояса и страховочного каната. Однако с отменой ГОСТа на предохранительные пояса дословное выполнение требования стало не совсем правильным. Вместо предохранительных поясов приказом Федерального Агентства по техническому регулированию от 10.04.2009 г. рекомендованы «страховочные системы» согласно ГОСТ Р ЕН 363-2007.

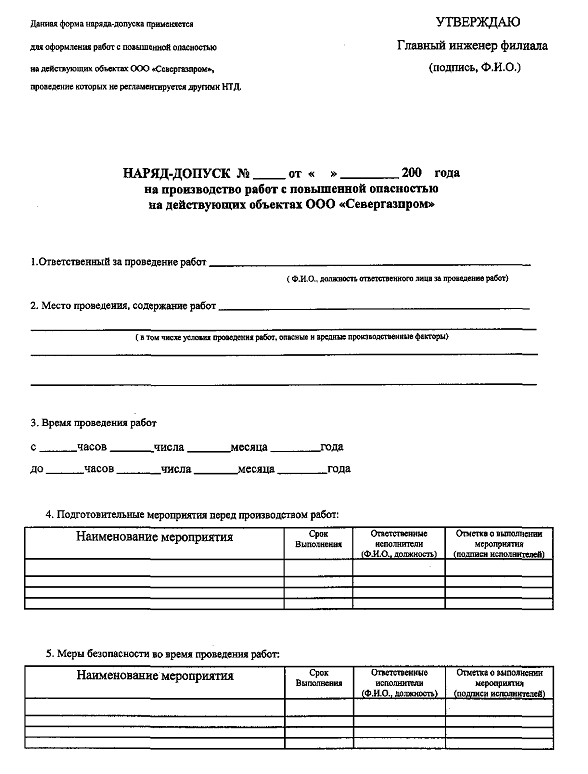

Верхолазные работы относятся к работам повышенной опасности и проводятся по наряду-допуску, в котором должны предусматриваться организационные и технические мероприятия по подготовке и безопасному выполнению этих работ (Приложение А).

Работы на высоте, выполняемые с выдачей наряда-допуска, относятся работы, выполняемые на высоте более 5 м от земли или перекрытия непосредственно с узких конструктивных элементов (связей, балок, ферм и т.п.), когда работник находится в неудобной рабочей позе (согнувшись, полулежа на спине или лицом вниз, сидя на корточках или стоя на коленях), когда рабочие операции работник выполняет одной рукой, держась другой за элементы конструкции; когда работа выполняется с вертикальной лестницы или скоб без дугового ограждения или специальных ловителей и т.п.

Работы с повышенной опасностью - работы (за исключением аварийных ситуаций), до начала выполнения которых, необходимо осуществить ряд обязательных организационных и технических мероприятий, обеспечивающих безопасность работников при выполнении этих работ.

Порядок организации и проведения работ с повышенной опасностью устанавливает ПОЛОЖЕНИЕ РАБОТЫ С ПОВЫШЕННОЙ ОПАСНОСТЬЮ ПОТ РО 14000-005-98.

Организационные мероприятия в проекте производства работ предусматривают подготовку и осуществление следующих мероприятий:

) Составление перечня работ, выполняемых по наряду-допуску. Утверждает руководитель организации.

) Оформление работ нарядом-допуском. Выдаёт наряд-допуск руководитель организации (заместитель). Он отвечает за выполнение предусмотренных в нарядедопуске мероприятий по обеспечению безопасного производства работ. Наряд - допуск выдаётся непосредственному руководителю работ на срок, необходимый для выполнения работ.

) Согласование наряда-допуска. При выполнении работ в охранных зонах сооружений или коммуникаций наряд - допуск выдаётся при наличии письменного разрешения организации - владельца этого сооружения или коммуникации.

) Назначение ответственных лиц.

) Допуск к работе и целевой инструктаж. Перед допуском к работе непосредственный руководитель работ (мастер, прораб) знакомит работников с мероприятиями по безопасному производству работ, производит целевой инструктаж с записью в наряде-допуске.

) Контроль за выполнением предусмотренных в наряде-допуске мероприятий по безопасному производству работ. Осуществляет ответственный производитель работ.

) Осуществление дополнительных мероприятий, выполняемых при совмещённых работах, при работах в условиях работающего производства, вблизи сооружений, коммуникаций, работающих установок.

3.2 Средства индивидуальной защиты

В соответствии со статьями 212 и 219 Трудового Кодекса Российской Федерации работникам предприятия, занятым на работах с вредными или опасными условиями труда, а также на работах, выполняемых в особых температурных условиях или связанных с загрязнением, выдаются в соответствии с Типовыми нормами бесплатной выдачи сертифицированных специальной одежды, специальной обуви и других средств индивидуальной защиты работникам филиалов структурных подразделений, дочерних обществ и организаций Открытого акционерного общества «Газпром».

В соответствии с ГОСТ 12.4.011-89 выдаваемые средства индивидуальной защиты подразделяются на следующие классы:

-    одежда специальная защитная (полушубки, плащи, халаты, костюмы, комбинезоны, жилеты);

-       средства защиты рук (рукавицы, перчатки);

-       средства защиты ног (сапоги, сапоги с удлиненным голенищем, ботинки, галоши, валенки);

-       средства защиты глаз и лица (очки защитные и щитки лицевые);

-       средства защиты головы (каски защитные, подшлемники, накомарники);

-       средства защиты органов дыхания (противогазы, респираторы);

-       средства защиты органов слуха (противошумные наушники);

-       средства защиты от падения с высоты и другие предохранительные средства (предохранительные привязи);

-       средства дерматологические защитные (очистители кожи, противоэнцефалитные средства);

-       комплексные средства защиты (диэлектрические перчатки).

СИЗ применяются в тех случаях, когда безопасность работ не может быть обеспечена конструкцией оборудования, организацией производственных процессов, архитектурно-планировочными решениями и средствами коллективной защиты.

СИЗ, как один из методов защиты от воздействия неблагоприятных факторов на рабочем месте, используют как крайнюю меру. Они позволяют снизить риск воздействия неблагоприятных факторов на рабочем месте, если методы контроля снижения риска воздействия опасных факторов, а именно технические (изоляционные материалы, ограждения, вентиляция, замена опасных веществ менее вредными, а также другие усовершенствованные технологические процессы) и организационные (сокращение продолжительности работы в условиях возможного воздействия опасных веществ), не позволяют добиться положительных результатов.

Специальная защитная одежда и средства защиты от падения с высоты, предоставляемые работникам ООО "Газпром трансгаз Ухта" представлены в таблице 3.2.

Таблица 3.2 - Спецодежда и средства защиты от падения с высоты применяемые на предприятии ООО "Газпром трансгаз Ухта"

В данной спецодежде конечно можно выполнять работы производимые на высоте, но она не рассчитана на ведение этих работ. Когда появляются инновации, как специальная одежда для высотных работ, разработанная на основе альпинистской одежды, становится целесообразным ввести такую спецодежду на производство, чтобы повысить уровень защиты работающих.

В июле 2009 года вступили в действие новые ГОСТы Р ЕН на средства индивидуальной защиты от падения с высоты, которые гармонизированы с европейскими стандартами и отвечают современным требованиям к обеспечению безопасности высотных работ.

Страховочное снаряжение предприятия не просто рекомендуется заменить на более современное, имеющее более высокие показатели защиты человека, это нужно сделать обязательно, так как нынешнее снаряжение предприятия не отвечает вновь установленным ГОСТам.

Основные функции, которые должно выполнять индивидуальное снаряжение, предотвращающее падение с высоты:

в соответствии с ГОСТ Р ЕН 358-2008 - обеспечить позиционирование во время работы или не допустить, чтобы работник принял положение, при котором существует возможность падения с высоты (индивидуальное защитное снаряжение, обеспечивающее позиционирование во время проведения работ и предотвращающее падение с высоты);

С помощью предохранительного пояса можно в полной мере обеспечить только одну из выше перечисленных задач - это позиционирование (удерживание работающего в определенной точке рабочей зоны).

Заменить предохранительные пояса нужно на страховочные привязи, которые не только отвечает действующим ГОСТам, но и имеет массу преимуществ в отличии от предохранительных поясов.

Только полностью соответствующие требованиям, т.е. снабженные плечевыми и набедренными ремнями, страховочные лямки представляют собой снаряжение, допускаемое к использованию в качестве средства защиты от падения с высоты.

Стропы, применяемые на предприятии, устроены без амортизатора, что тоже не совсем удовлетворяет требованиям безопасности.

Страховочная система бывает двух видов:

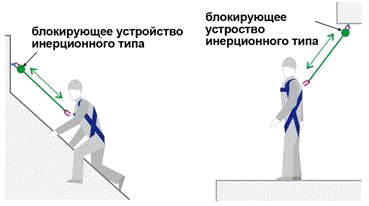

) Удерживающая - в этом случае длинна соединительного элемента (стропа) не позволяет работнику подойти к краю опасного участка работ и, следовательно, отсутствует риск падения. В этом случае допускается применение стропов без амортизатора. ГОСТ Р 12.4.205-99.

) Страховочная система - есть риск падения на опасных участках работ. Важнейшим элементом страхующей системы наряду со страховочной привязью (с наплечными и набедренными лямками) является строп с амортизатором.

Именно строп с амортизатором в момент падения гасит динамический удар и минимизирует травмы работника.

Использование спасательных стропов для предотвращения падения, без амортизатора может привести к резкой остановке и подвергнет человека риску воздействия силы притяжения до 10 килоньютонов.

Сравнение использования стропа с амортизатором и без амортизатора для предотвращения падения представлено на рисунке 3.1. На диаграмме показана величина силы, возникающей при предотвращении падения с амортизатором и без.

Исходя из всего выше перечисленного можно сделать вывод - строп с амортизатором обязателен к применению, если есть риск падения работника с высоты.

Обязательное применение устройства снижающего динамические нагрузки при срыве обосновано расчётом, приведённым в главе 5.

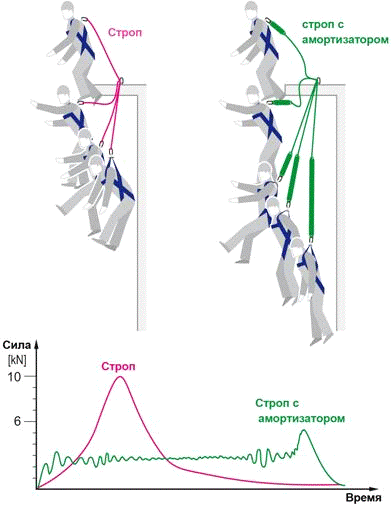

Рисунок 3.1 - Падение человека с высоты без применения и с применением амортизатора

4. РЕШЕНИЕ ПО СНИЖЕНИЮ ТРАВМАТИЗМА И НЕСЧАСТНЫХ СЛУЧАЕВ ПРИ РАБОТЕ НА ВЫСОТЕ

За обязательное правило, которое обеспечит гарантированную безопасность при работе на высоте, нужно принять схему приведённую на рисунке 4.1.

Рисунок 4.1 - Предотвращение падания

Добиться снижения травматизма можно при полном соблюдении обязательств работника и работодателя, приведённых в таблице 4.1.

Таблица 4.1 - Обязанности работодателя и работника

В настоящее время на рынке СИЗ предлагаются самые современные средства для защиты от падения с высоты. Приобретение, монтаж и обязательное их применение позволит не только обеспечить безопасность работников, но иногда и снизить затраты на проведение работ, вызванных применением например сложной специальной подъемной техники.

Основные элементы страховочной системы:

- анкерная точка крепления;

соединительный элемент - карабин;

ударо-поглощающая система - амортизатор - демпфер;

промежуточное соединение - строп, ограничитель падения;

средства поддержки тела лямочная привязь и пояс.

Задача обеспечения защиты человека, выполняющего работы на высоте, должна решаться комплексно и важнейшее место в её решении отводится средствам индивидуальной защиты - страховочному снаряжению и специальной одежде.

После тщательного изучения предлагаемого рынка средств защиты, был сделан выбор в сторону компании "Safe-Tec". Эта компания основывается разработкой снаряжения предназначенного для ведения только высотных работ и предлагает самые инновационные средства защиты, все средства имеют сертификаты соответствия, а так же компанией предоставляется обучение на собственном, специально построенном полигоне. Страховочное снаряжение "Safe-Tec" учитывает особенности выполнения высотных работ методами промышленного альпинизма в условиях длительного зависания работающего на верёвке.

Выбор снаряжения компании "Safe-Tec" был сделан путём сравнения с самыми последними новинками снаряжения других компаний, в частности с средствами защиты ООО "НПП Молот", чья продукция уже применяется предприятием ООО "Газпром трансгаз Ухта".

Для решения поставленной задачи предлагается ввести в производство продукцию компании "Safe-Tec": специальную одежду и средства защиты от падения с высоты представленные в таблице 4.2.

В качестве альтернативы снаряжения "Safe-Tec" взято снаряжение ООО "НПП Молот", представленное в таблице 4.3.

Таблица 4.2 - Снаряжение "Safe-Tec"

Таблица 4.3 - СнаряжениеООО "НПП Молот"

Вид СИЗ	Наименование	Описание и характеристики
Страховочная привязь	Страховочно-удерживающая привязь с наплечными и набедренными лямками СУПР II Ж4 ук (ООО "НПП Молот")	Страховочно-удерживающая привязь с наплечными и набедренными лямками, ремень, уширенный кушак, два элемента крепления для рабочего позиционирования, спиновой элемент крепления и передний элемент крепления. Разрывная нагрузка: 1500 кгс или 15 кН ГОСТ Р ЕН 358-2008, ГОСТ Р ЕН 361-2008
Строп	Строп а А + Кбс (ООО "НПП Молот")	Строп из полиамидной ленты с двумя карабинами: КI - круглый карабином и Кбс - карабин быстрого соединения, с амортизатором. Разрывная нагрузка 2200 кгс или 22 кН ГОСТ Р 12.4.223-99 одевание и снятие происходит легче и быстрее, привязь укомплектована автоматическими застёжками; ножные и плечевые лямки имеют подкладку из дышащего пеноматериала, обеспечивающий максимальный комфорт при работе, давление на отдельные участки тела человека при срыве и зависании распределяется и соответсвенно снижается; плечевые лямки имеют подкладку из пеноматериала широко раздвинуты, чтобы не натирать шею; Преимущества стропа SKYVER: строп нового поколения с амортизатором, который вшит по всей длине страховочного стропа, что помогает ещё больше снизить динамическую нагрузку на человека при срыве с высоты; сам строп эластичный; имеется сигнальный ярлык, появляющийся в случае падения на страховочном стропе, наглядно свидетельствует о необходимости изъятия стропа из эксплуатации; специальный чехол страховочного стропа выдерживает значительную механическую нагрузку, предохраняя сам строп и встроенный амортизатор. Компания "Safe-Tec" предлагает такую инновацию как спецодежда для высотных работ, которую пока не предлагают другие производители специальной одежды. Применение защитного костюма для промышленных альпинистов позволит повысить уровень индивидуальной защиты работающего на высоте человека, увеличить время необходимого пребывания в условиях зависания на верёвке, тем самым, повышая эффективность работ и сокращая негативное влияние страховочного снаряжения на организм человека. Спецодежда СЭЙФ-ТЭК разработана специально для работ на высоте и имеет более высокие характеристики для удобства при ведении высотных работ. Куртка обладает большей ветрозащитой за счёт удлинённой спинки и воротника-стойки утеплённого флисом, и при этом не имеет таких деталей как капюшон, сама куртка не удлинённая, что создаёт неудобства, присущие спецодежде "Росспейс". Утеплитель нового поколения Тинсулейн является самым легким из всех синтетических наполнителей, в 1,5 раза теплее натурального пуха. Великолепно сохраняет форму после стирки и сушки. Костюм СЭЙФ-ТЭК имеет большое количество удобных карманов для инструментов, расположенных вне области ремня безопасности, что имеет очень большое значение. Подкладка из 100% хлопка создает комфорт в жаркую погоду. Возможность трансформации куртки в жилет, позволяет быстро и без лишних неудобств создать более комфортные условия работы. Брюки с завышенной талией обладают повышенной ветрозащитой. Усиление в области локтей и коленей плотной тканью Добби, повышает стойкость костюма к истиранию. Европейское качество ткани обеспечивает прочность и долговечность, а также отсутствие эффекта "пилинга", ткань не садится и не теряет внешний вид в процессе стирки. Среди инноваций средств защиты существует такое техническое средство, как инерционное блокирующее устройство, которое значительно облегчает работы производимые на высоте и расширяет возможности проведения этих работ. Блокирующие устройства инерционного типа являются соединительно-амортизирующими подсистемами, используемыми для замедления падения и поглощения энергии при падении. Устройства инерционного типа изготавливаются из страховочных тросов или ремней, скрученных на кольце. Страховочные тросы удлиняются при медленном вращении колеса во время равномерных движений пользователя. При падении пользователя скорость вытягивания троса увеличивается. Как только она достигает значения 2,5 м/с, тросы блокируются, и механизм амортизатора начинает свою работу до полной остановки пользователя. Применение блокирующего устройства инерционного типа представлено на рисунке 4.2. Как уже было отмечено выше, задача обеспечения защиты человека от падения с высоты должна решаться комплексно, и хотелось бы ввести постепенно большое количество приспособлений предлагаемых на современном рынке, но в первую очередь всё же следует ввести специальную одежду для высотных работ и заменить страховочные системы. Рисунок 4.2 - Применение блокирующего устройства инерционного типа На сегодняшний день ассортимент компании включает в себя самые различные страховочные системы, среди которых как традиционные страховочные привязи и стропы, так и специальное оборудование: анкерные линии, захваты, блокирующие устройства, системы эвакуации, предназначенные для защиты работника в сложных и экстремальных условиях. 5. РАСЧЁТ УСИЛИЯ РЫВКА И МИНИМАЛЬНОГО СВОБОДНОГО ПРОСТРАНСТВА ДЛЯ ИСПОЛЬЗОВАНИЯ СИЗ .1 Расчёт усилия рывка Рассчитать усилие рывка при срыве с высоты 1 м над точкой закрепления или точкой страховки, при условии, что работник не использует приспособлений, гасящих и (или) распределяющих динамические нагрузки и сделать выводы о необходимости использования специальных средств защиты. Вес рабочего равен 80 кг. Время действия рывка 0,1 с. Решение: ) Из Второго закона Ньютона: ∙ V = F ∙ t, (5.1) где m - масса человека; F - сила рывка; t - время действия рывка; = 2 ∙ g ∙ h, (5.2) где g - ускорение свободного падения = 10 м/с2;- высота падения равная 2L; F = 4 ∙ m ∙ g ∙ L / t (5.3) F = 4 ∙ 80 ∙ 10 ∙ 1 / 0,1 = 32000 Н = 3200 кгс ) Предельно допустимая нагрузка рывка на тело человека, исходя из физиологических исследований, не должна превышать 400 кгс или 4000 Н. Отсюда следует, что падение даже с высоты в 1 м, может привести к значительным травмам и даже гибели человека. Таким образом, если предстоит работа где, не исключен рывок, то СИЗ должна быть соответствующей, гасящей и распределяющей динамические нагрузки. 5.2 Расчёт минимального свободного пространства Минимальное свободное пространство для использования СИЗ - максимальное вертикальное расстояние, с которого потенциально может упасть рабочий и все же избежать контакта с нижним уровнем. При использовании страховочного стропа крайне важно понимать, как рассчитать высоту потенциального падения, чтобы избежать контакта с ниже расположенным уровнем. Рассчитать высоту свободного падения рабочего, при использовании им стропа длинной 2 м. Максимальная длина раскрытия разрывного амортизатора - 1,75 м. Решение: Минимальное свободное пространство для использования СИЗ рассчитывается по формуле: S = 2l + d + 1, (5.4) где 2l - высота свободного падения или две длины стропа (2l = 1 длина стропа + рост рабочего); d - путь замедления или раскрытие амортизатора страховочного стропа; 1 м - запас безопасности. S = 2 ∙ 2 + 1,75 + 1 = 6,75 м Ответ: 6,75 м. При работе на малой высоте, либо когда высота свободного падения является критической рекомендуется использовать блокирующие устройства. ЗАКЛЮЧЕНИЕ В данном курсовом проекте освещена проблема большого количества травматизма и несчастных случаев при проведении высотных работ в строительстве на объектах предприятия ООО "Газпром трансгаз Ухта". Были даны понятия работ на высоте, рассмотрен основной опасный производственный фактор, проанализированы меры безопасности применяемые на производстве и их недостатки. Из чего можно сделать вывод о том, что предпринимаемые меры недостаточны для обеспечения безопасности работающих. Исходя из анализа применяемых на предприятии средств индивидуальной защиты были предложены решения, которые помогут уменьшить столь высокий травматизм, а именно более новые технологичные средства защиты. Также в проекте был приведён расчёт минимального свободного пространства при использовании средств защиты от падения с высоты. СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ 1.    Бейтуганов М.Г. Безопасность строительно-монтажных работ на высоте [Текст]. - М.: Стройиздат, 1991. - 256 с.; 2.      ВРД 39-1.14-021-2001. Единая система управления охраной труда и промышленной безопасности в открытом акционерном обществе “Газпром” [Текст] - Введ. 2001-04-01; .        ГОСТ 12.4.011-89. Средства защиты работающих. Общие требования и классификация [Эл. ресурс]. - Введ. 1990-07-01. - Справочно-правовая система “Консультант Плюс”; .        ГОСТ Р 12.4.184-95. Пояса предохранительные. Общие требования. Методы испытаний [Эл. ресурс]. - Введ. 01-01-1996. - Справочно-правовая система “Консультант Плюс”; .        ГОСТ Р 12.4.223-99. Средства индивидуальной защиты. Стропы. Общие технические требования. Методы испытаний [Эл. ресурс]. Введ. 01-07-2002. - Справочно-правовая система “Консультант Плюс”; .        ГОСТ Р 50849-96. Пояса предохранительные строительные. Общие требования. Методы испытаний [Эл. ресурс]. Введ. 01-09-1995. - Справочно-правовая система “Консультант Плюс”; .        ГОСТ Р ЕН 355-2008. Средства индивидуальной защиты от падения с высоты. Амортизаторы. Общие требования. Методы испытаний [Эл. ресурс]. Введ. - 01-07-2009. - Справочно-правовая система “Консультант Плюс”; .        ГОСТ Р ЕН 358-2008. Средства индивидуальной защиты от падения с высоты. Привязи и стропы для удержания и позиционирования. Общие требования. Методы испытаний [Эл. ресурс]. Введ. - 30-06-2009. - Справочно-правовая система “Консультант Плюс”; .        ГОСТ Р ЕН 361-2008. Средства индивидуальной защиты от падения с высоты. Страховочные привязи. Общие требования. Методы испытаний [Эл. ресурс]. Введ. - 01-07-2009. - Справочно-правовая система “Консультант Плюс”; .        ГОСТ Р ЕН 363-2007 Средства индивидуальной защиты от падения с высоты. Страховочные системы. Общие требования. Методы испытаний [Эл. ресурс]. Введ. - 30-06-2008. - Справочно-правовая система “Консультант Плюс”; .        Мартыно А.И. Промышленный альпинизм [Текст]. - М.: Промальп, 2001. - 149 с.; .        ПОТ Р М-012-2000. Межотраслевые правила по охране труда при работе на высоте [Эл. ресурс]. Введ. - 01-12-2000. - Справочно-правовая система “Консультант Плюс”; .        ПОТ РО 14000-005-98. Положение. Работы с повышенной опасность. Организация проведения. Введ. - 01-03-1999. - Справочно-правовая система “Консультант Плюс”; .        Российская Федерация. Кодексы. Трудовой кодекс Российской Федерации (от 21.12.2001 года, № 97-ФЗ) [Текст]: (новая редакция). - М.: ЭЛИТ, 2004. - 150 с.; .        СНиП 12-03-01. Безопасность труда в строительстве. Часть 1. Общие требования [Эл. ресурс]. Введ. - 01-09-2001. - Справочно-правовая система “Консультант Плюс”; 16.    СП 12-135-2003 Безопасность труда в строительстве. Отраслевые типовые инструкции по охране труда [Эл. ресурс]. Введ. - 01-07-2003. - Справочно-правовая система “Консультант Плюс”. ПРИЛОЖЕНИЕ А Бланк наряд-допуска Похожие работы на - Травматизм и несчастные случаи при проведении высотных работ в строительстве на объектах предприятия ООО 'Газпром трансгаз Ухта'   Нужна качественная работа без плагиата? Другие курсовые работы по безопасности жизнедеятельности Не нашли материал для своей работы? Поможем написать уникальную работу Без плагиата! Узнайте © 2003 - 2022 «Библиофонд» Обратная связь Пользовательское соглашение Политика конфиденциальности Полная версия Помощь по учебным работам Консультация по курсовой работе Консультация по дипломной работе ВКР Консультация по реферату Консультация по отчетам о практике
