Введение

Всякая система регулирования может быть представлена рядом элементов, выполняющих определенные функции. В данной контрольной работе будут рассмотрены непрерывная система регулирования, состоящая из объекта регулирования, автоматического регулятора, и нелинейная система, включающая нелинейное звено.

Принципиально отличает объект регулирования от всех остальных элементов системы то, что он обычно задан и при разработке системы автоматического регулирования не может быть изменен, тогда как остальные элементы выбираются специально для решения заданной задачи управления.

1 Расчет параметров настройки типовых регуляторов линейной САР

.1 Описание линейной системы автоматического управления

Структурная схема исследуемой линейной системы автоматического регулирования (САР) изображена на рисунке 1, где АР - обобщённый автоматический регулятор, ОР - обобщённый объект регулирования.

Рисунок 1 - Структурная схема линейной САР

Передаточная функция (ПФ) объекта регулирования:

Передаточная функция автоматического регулятора с независимыми параметрами:

где коэффициент передачи

П cоставляющей ПИД  закона регулирования;

коэффициент передачи

И  составляющей;

время изодрома;

коэффициент передачи

Д - составляющей;

время прелварения.

.2 Анализ объекта регулирования

Кривая разгона показывает реакцию объекта регулирования на единичное ступенчатое воздействие. Она строится по данным, полученным в результате решения дифференциального уравнения системы при скачкообразном входном воздействии и нулевых начальных условиях.

Передаточная функция объекта регулирования:

Построим кривую разгона, с помощью системы MATLAB.

SCRIPT 1:=1.2;T1=21;T2=146;T3=336;T4=0;T5=0;Kop=1;=tf([T5 T4 Kop],[T3 T2 T1 T0])

Анализ переходной характеристики ОР показывает, что объект:

) обладает свойством самовыравнивания;

) является многоемкостным;

) характеризуется запаздыванием.

Рисунок 2 - Кривая разгона ОР

.3 Расчет коэффициентов передачи П - регулятора

Степень затухания

Степень колебательности переходного процесса:

Порядок расчёта  методом расширенных ЧХ:

) расширенная АФЧХ объекта:

) инверсная (обратная) расширенная АФЧХ объекта:

3) инверсная расширенная АФЧХ объекта алгебраическом виде:

) линия равной степени затухания

) коэффициент усиления Прегулятора определяют при

) проверка  по переходной характеристике САР:

SCRIPT 2:=0.22;=0:0.001:0.2;=(T5*((j-m).*w).^2+T4*(j-m).*w+Kop)./(T3*((j-m).*w).^3+T2*((j-m).*w).^2+T1*(j-m).*w+T0);

Win=1./Wex;=real(Win);

J=imag(Win);=w*(m^2+1).*J;=m.*J-R;(Kp,Ki);xlabel('Axis Kp');ylabel('AxisKi');grid

Рисунок 3 - Кривая равной степени затухания

Согласно полученной кривой  Отсюда коэффициент передачи П - регулятора  Построим переходную характеристику САР с П - регулятором.

SCRIPT 3:

Wop=tf([T5 T4 Kop],[T3 T2 T1 T0]);

Wap1=tf(2.89,1);=series(Wap1,Wop) =feedback(W1,1) (Fi1);grid

Рисунок 4 - Переходная характеристика САР с П - регулятором

Определяем полученную в результате синтеза степень затухания по формуле:

((1.02-0.707)-(0.784-0.707))/(1.02-0.707)

ans =0.7539

Полученная степень затухания примерно совпадает с заданной (, значит коэффициент передачи выбран верно.

1.4 Расчет параметров настройки ПИ - регулятора

Передаточная функция ПИ - регулятора определяется по формуле:

Настроечные параметры  и  определяют по точке экстремума линии равной степени затухания  в соответствии с рисунком 3.

SCRIPT 5:=tf([T5 T4 Kop],[T3 T2 T1 T0]);

Wap2=tf([1.355 0.139],[1 0]);=series(Wap2,Wop)

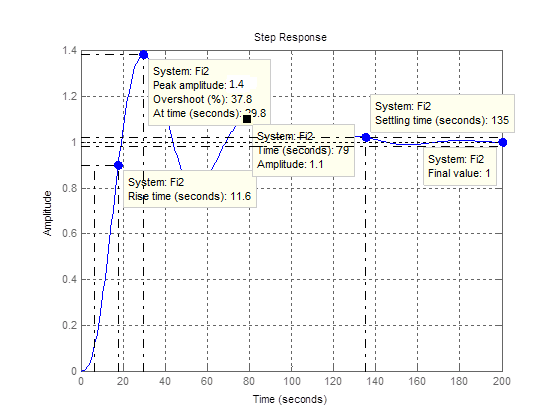

Рисунок 5 - Переходная характеристика САР с ПИ - регулятором

Определяем полученную в результате синтеза степень затухания по формуле:

SCRIPT 6:

((1.4-1)-(1.1-1))/(1.4-1)

ans =0.7500

Полученная степень затухания полностью совпадает с заданной (, значит коэффициент передачи выбран верно.

.5 Расчет параметров настройки ПИД  регулятора

Передаточная функция ПИД - регулятора определяется по формуле:

Линия, равной степени затухания:

Так как для ПИД - регулятора необходимо определить три коэффициента, то построим кривую равной степени затухания с учетом времени дифференцирования

SCRIPT 7:=0.22;=0:0.001:0.2;=(T5*((j-m).*w).^2+T4*(j-m).*w+Kop)./(T3*((j-m).*w).^3+T2*((j-m).*w).^2+T1*(j-m).*w+T0);

Win=1./Wex;

R=real(Win);

J=imag(Win);=w*(m^2+1).*(J+w*1.438);=m.*J-R+2*m.*w*1.438;(Kp,Ki);xlabel('Axis Kp');ylabel('Axis Ki');grid

Рисунок 6 - Кривая равной степени затухания

Коэффициенты  и  определяем по кривой равной степени затухания.  = 1,6,  = 0,163. Передаточная функция ПИД - регулятора будет иметь вид:

SCRIPT 8:=tf([T5 T4 Kop],[T3 T2 T1 T0]);

Wap3=tf([1.438 1.6 0.163 ],[1 0]);=series(Wap3,Wop)(Fi3);grid

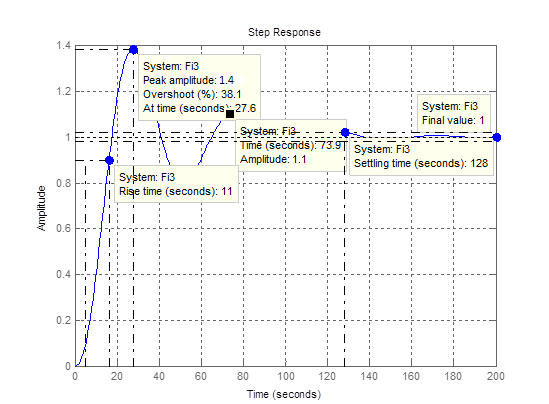

Рисунок 7 - Переходная характеристика САР с ПИД - регулятором

Определяем полученную в результате синтеза степень затухания по формуле:

SCRIPT 9:

((1.4-1)-(1.1-1))/(1.4-1)

ans = 0.7500

Полученная степень затухания полностью совпадает с заданной (, значит коэффициент передачи выбран верно.

Заключение

Задача выбора параметров настройки в системе автоматического регулирования или управления состоит в том, чтобы найти такие параметры регулятора, при которых переходный процесс в системе удовлетворяет следующим требованиям:

·        затухание переходного процесса должно быть интенсивным;

·        перерегулирование должно быть минимальным;

·        продолжительность переходного процесса должна быть минимальным.

Большинство уравнений объектов являются нелинейными, однако в этих случаях знание решений, полученных для линейных систем, часто дает возможность подойти к решению для нелинейной системы.
