Технология Wi-Fi

Технология Wi-Fi

Министерство образования и науки РК

Карагандинский государственный технический университет

Технологический колледж при КарГТУ

ЦМК ДИТ

Курсовая работа

по дисциплине: “Теория электрической связи”

Введение

В настоящее время широко используется технологии Wi-Fi, и плазменные телевизоры. В данной курсовой рассказывается о построение сетей технологии Wi-Fi, её основных компонентах и принцип действия плазменных телевизоров. А так же решение задачи на тему первичные сигналы электросвязи. Wi-Fi это современная беспроводная технология соединения компьютеров в сеть или подключения их к интернету. Именно с помощью этой технологии интернет становится по-настоящему мобильным и дает пользователю свободу перемещения: и в пределах одной комнаты, и по всему миру. Многие портативные устройства имеют встроенный интерфейс Wi-Fi, например, он есть в любом ноутбуке на базе Intel® Centrino™. Если на вашем компьютере есть логотип Intel® Centrino™, он уже полностью готов для работы с Wi-Fi, никакие дополнительные устройства вам не нужны. За последние 10 лет рынок мобильных устройств, таких как PDA и мобильные компьютеры, претерпел огромные изменения. Устройства, бывшие ранее в определенной степени элитными аксессуарами, сейчас являются общедоступными и обладают гораздо большими возможностями по сравнению со своими предшественниками. Портативные ноутбуки и PDA в настоящее время стали как повседневным рабочим инструментом, так и средством развлечения. С увеличением числа мобильных пользователей возникает острая необходимость в оперативном осуществлении коммуникаций между ними, в обмене данными, в быстром получении информации. Поэтому естественным образом происходит интенсивное развитие технологий беспроводных коммуникаций, рынок которых на данный момент развивается огромными темпами. Особенно это актуально в отношении беспроводных сетей. Или так называемыхWLAN-сетей (WirelessLocalAreaNetwork).    WLAN-сети имеют ряд преимуществ перед обычными кабельными сетями:

- WLAN-сеть можно очень быстро развернуть, что очень удобно при проведении презентаций или в условиях работы вне офиса; - пользователи мобильных устройств, при подключении к локальным беспроводным сетям, могут легко перемещаться в рамках действующих зон сети; - скорости современных сетей довольно высоки (до 54 Мб/с), что позволяет их использовать для очень широкого спектра задач; - с помощью дополнительного оборудования беспроводная сеть может быть успешно соединена с кабельными сетями; - WLAN-сеть может оказаться единственным выходом, если невозможна прокладка кабеля для обычной сети. Несмотря на все достоинства, WLAN-сети обладают рядом недостатков, главный из которых - возможность легкого перехвата данных и взлома сети. В данном обзоре рассматриваются ключевые понятия беспроводных сетей, проводится сравнение стандартов WiFi, затрагиваются вопросы защиты WLAN-сетей и вопросы государственной политики использования частот. Обзор подготовили департамент маркетинговых исследований Research.TechArt <#"806166.files/image001.jpg">

Рисунок 1 - OFDM модуляция

Благодаря тому, что используется большое число параллельных потоков, длительность символа в параллельных потоках оказывается существенно больше, чем в последовательном потоке данных. Это позволяет в декодере задержать оценку значений принятых символов на время, в течение которого изменения параметров радиоканала из-за действия эхо-сигналов прекратятся, и канал станет стабильным. Таким образом, при OFDM временной интервал символа субпотока TS делится на две части - защитный интервал TG, в течение которого оценка значения символа в декодере не производится, и рабочий интервал символа TU, за время которого принимается решение о значении принятого символа. Для правильной работы системы эхоподавления необходимо, чтобы защитные интервалы находились в начале символов субпотоков, то есть в защитном интервале продолжается модуляция несущей предшествующим символом. Технически метод OFDM реализуется путем выполнения инверсного дискретного преобразования Фурье (FastFourierTransform, FFT) в модуляторе передатчика и прямого дискретного преобразования Фурье - в демодуляторе приемника приемопередающего устройства. OFDM является цифровой схемой модуляции, которая использует большое количество близко расположенных ортогональных поднесущих. Каждая поднесущая модулируется по обычной схеме модуляции (например, квадратурная амплитудная модуляция) на низкой символьной скорости, сохраняя общую скорость передачи данных, как и у обычных схем модуляции одной несущей в той же полосе пропускания. На практике сигналы OFDM получаются путем использования быстрого преобразования Фурье.Основным преимуществом OFDM по сравнению со схемой с одной несущей является ее способность противостоять сложным условиям в канале. Например, бороться с затуханием в области ВЧ в длинных медных проводниках, узкополосными помехами и частотно-избирательным затуханием, вызванным многолучевым характером распространения, без использования сложных фильтров-эквалайзеров. Канальная эквализация упрощается вследствие того, что OFDM сигнал может рассматриваться как множество медленно модулируемых узкополосных сигналов, нежели как один быстро модулируемый широкополосный сигнал. Низкая символьная скорость делает возможным использование защитного интервала между символами, что позволяет справляться с временным рассеянием и устранять межсимвольные искажения (МСИ). При OFDM последовательный цифровой поток преобразуется в большое число параллельных потоков (субпотоков), каждый из которых передается на отдельной несущей. Это показано на рисунке 2.

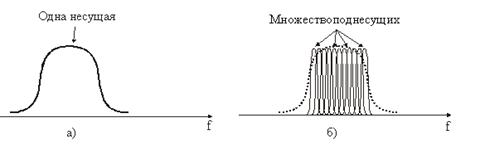

Рисунок 2 - Спектр радиосигнала с одной несущей (а) и OFDM

- один из труднейших видов модуляции для анализа. Трудности связаны с тем, что каналы при использовании OFDM как правило не имеют четких границ, и в этой связи выделить какой либо для детального анализа весьма проблематично. В некоторых частных случаях это удается, но далеко не всегда, кроме того OFDM технология позволяет создавать очень не тривиальные сигналы, классический анализ которых чрезвычайно сложен и неоднозначен. В качестве примера сложного для анализа OFDM сигнала приведу по сравнению с ним, сигнал из этой темы еще более сложен, так как выделить канал не представляется возможным. Мы попытаемся его проанализировать, но перед этим рассмотрим некоторые общие принципы на классических сигналах, как реальных так и синтезированных. На рисунке 3 показан OFDM спектр.

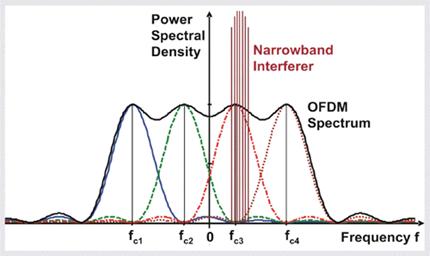

Рисунок 3 - OFDM спектр

Вообще возможность синтезировать OFDM сигнал с заданными параметрами очень эффективная вещь, по крайней мере это позволяет или принять какую либо гипотезу или отвергнуть, что так или иначе полезно. Ну что же, приступим.

Для начала рассмотрим метод определения тактовой частоты для OFDM, я далек от мысли, что это нечто сильно новое, но тем не менее мне не встречалось подобного в открытых источниках, возможно просто не попадалось, суть не в этом.

В основу метода положен тот факт, что для синтеза OFDM используют как правило размер FFT/IFFT блоков превышающий размер используемой сетки частот, то есть, если используют 10 частот, то FFT/IFFT блок имеет размер под 16 или 32 (как пример) частоты, делается это из, как минимум нескольких соображений, всегда можно добавить пару-тройку частот без переделки ядра формирователя на перспективу (а некоторые режимы и напрямую используют изменение количества рабочих частот в процессе сеанса), использование стандартных алгоритмов БПФ имеющих размеры блоков 2n и есть еще ряд не совсем очевидных моментов, когда проще использовать блоки большего размера, чем это вроде необходимо. Результатом подобного подхода при формировании, является обязательное наличие гармонического шума в пространстве между сформированными но неиспользуемыми/выключенными частотами.

Этот гармонический шум есть ничто иное как моменты смены тактов (тактовая частота), которые "разливаются" по неортогональным областям, в ортогональных позициях, там где места для сетки частот, этот шум равен нулю. Это отлично видно как на синтезированных сигналах, так и на реальных. Wi-Fi и телефоны сотовой связи.

В настоящий момент непосредственное сравнение Wi-Fi и сотовых сетей нецелесообразно. Телефоны, использующие только Wi-Fi, имеют очень ограниченный радиус действия, поэтому развёртывание таких сетей обходится очень дорого. Тем не менее, развёртывание таких сетей может быть наилучшим решением для локального использования, например, в корпоративных сетях. Однако устройства, поддерживающие несколько стандартов, могут занять значительную долю рынка.

Стоит заметить, что при наличии в данном конкретном месте покрытия как GSM, так и Wi-Fi, экономически намного более выгодно использовать Wi-Fi, разговаривая посредством сервисов интернет-телефонии. Например, клиент Skype давно существует в версиях как для смартфонов, так и для КПК. Коммерческий доступ к сервисам на основе Wi-Fi предоставляется в таких местах, как интернет-кафе, аэропорты и кафе по всему миру (обычно эти места называют Wi-Fi-кафе), однако их покрытие можно считать точечным по сравнению с сотовыми сетями: Ozone и OzoneParis Во Франции. В сентябре 2003 года Ozone начала развёртывание сети OzoneParis через TheCityofLights. Конечная цель - создание централизованной сети Wi-Fi, полностью покрывающей Париж. Основной принцип OzonePervasiveNetwork заключается в том, что это сеть национального масштаба.Technologies предоставляет коммерческий доступ в аэропортах, университетах, и независимых кафе на территории США.T-Mobile обеспечивает работу хот-спотов для сети Starbucks в США и Великобритании, а также более 7500 хот-спотов в Германии. Pacific Century Cyberworks обеспечивает доступ в магазинах PacificCoffee в Гонконге.Rural Electric Association пытается развернуть сеть 2.4 ГГц Wi-Fi на территории площадью 9500 км², расположенной между округами Уалла-Уалла и Колумбия в штате Вашингтон и Юматилла, Орегон. В список других крупных сетей в США также входят: Boingo, Wayport и iPass.Sify, Индийский интернет-провайдер, установил 120 точек доступа в Бангалоре: в отелях, галереях и правительственных учреждениях. Vex имеет большую сеть хот-спотов, расположенную по всей территории Бразилии. Telefónica Speedy WiFi начала предоставлять свои сервисы в новой растущей сети, распространившейся на территорию штата São Paulo.BT Openzone владеет многими хот-спотами в Великобритании, работающими в McDonald's, и имеет роуминговое соглашение с T-Mobile UK и ReadyToSurf. Их клиенты также имеют доступ к хот-спотам TheCloud.Netstop обеспечивает доступ в Новой Зеландии.

В Эстонии имеется несколько коммерческих операторов, крупнейший из них Elion, обеспечивает АЗС Statoil по всей Эстонии и крупные торговые центры. Компания Вымпелком, под торговой маркой Билайн, купив GoldenTelecom, осуществляет поддержку самой большой в мире городской сети Wi-Fi в Москве. Каналы доступа к проводной сети обеспечивает крупнейший московский провайдер Корбина Телеком. Предполагаемая стоимость должна была составлять 20-22 доллара в месяц при скорости подключения 1 Мбит/сек. Для малоимущих жителей Филадельфии - 12-15 долларов в месяц. В настоящее время центр города и прилегающие к нему районы уже подключены. Подключение остальных районов будет производиться по мере установки передатчиков.Укртелеком на Украине предоставляет услуги Wi-Fi («ОГО! Wi-Fi») по всем городам страны. По замыслу покрытие распространяется не только на центры городов, крупные отели, рестораны, кафе, вокзалы аэропорты, но и на библиотеки, отделения «Телекомсервис» и т. д. В действительности система покрывает только примерно 70 % ресторанов быстрого питания McDonalds, и некоторые другие. Половина из существующих точек часто не активны, либо к ним невозможно подключится, так как установлены обычные роутеры, которые позволяют подключать не более 11 абонентов.

АИСТ в Одесской области предоставляет доступ к сети Интернет посредством Wi-Fi учебным заведениям, фермерским хозяйствам, населению в частном секторе. Белтелеком в Республике Беларусь предоставляет доступ к сети Интернет посредством Wi-Fi под торговой маркой «ByFly» с оплатой по трафику или поминутно. В каждом городе имеется не менее одной точки доступа, как правило - в отделении почты. В крупных городах, областных центрах имеется множество хот-спотовПока коммерческие сервисы пытаются использовать существующие бизнес-модели для Wi-Fi, многие группы, сообщества, города, и частные лица строят свободные сети Wi-Fi, часто используя общее пиринговое соглашение для того, чтобы сети могли свободно взаимодействовать друг с другом.Многие муниципалитеты объединяются с локальными сообществами, чтобы расширить свободные Wi-Fi-сети.

Некоторые группы строят свои Wi-Fi-сети, полностью основанные на добровольной помощи и пожертвованиях. Для получения более подробной информации смотрите раздел совместные беспроводные сети, где можно также найти список свободных сетей Wi-Fi, расположенных по всему миру (см. также Бесплатные точки доступа Wi-Fi в Москве). OLSR (en) - один из протоколов, используемых для создания свободных сетей. Некоторые сети используют статическую маршрутизацию, другие полностью полагаются на OSPF. В Израиле разрабатывается протокол WiPeer для создания бесплатных P2P-сетей на основе Wi-Fi. В WirelessLeiden разработали собственное программное обеспечение для маршрутизации под названием LVrouteD для объединения Wi-Fi-сетей, построенных на полностью беспроводной основе. Бо́льшая часть сетей построена на основе ПО с открытым кодом, или публикуют свою схему под открытой лицензией. См. например «WiFiLiberator» (превращает любой ноутбук с установленной Mac OS X и Wi-Fi-модулем в открытый узел Wi-Fi-сети). Также следует обратить внимание на netsukuku - Разработка всемирной бесплатной mesh-сети. Некоторые небольшие страны и муниципалитеты уже обеспечивают свободный доступ к хот-спотам Wi-Fi и доступ к Интернету через Wi-Fi по месту жительства для всех. Например, Королевство Тонга и Эстония, которые имеют большое количество свободных хот-спотов Wi-Fi по всей территории страны. В Париже OzoneParis предоставляет свободный доступ в Интернет неограниченно всем, кто способствует развитию PervasiveNetwork, предоставляя крышу своего дома для монтажа оборудования Wi-Fi. UnwireJerusalem - это проект установки свободных точек доступа Wi-Fi в крупных торговых центрах Иерусалима. Многие университеты обеспечивают свободный доступ к Интернет через Wi-Fi для своих студентов, посетителей и всех, кто находится на территории университета.

Некоторые коммерческие организации, такие как PaneraBread, предоставляют свободный доступ к Wi-Fi постоянным клиентам. Заведения McDonald’s Corporation тоже предоставляют доступ к Wi-Fi под брендом McInternet. Этот сервис был запущен в ресторане в Оук-Брук, Иллинойс; он также доступен во многих ресторанах в Лондоне, Москве и Киеве.Тем не менее, есть и третья подкатегория сетей, созданных сообществами и организациями, такими как университеты, где свободный доступ предоставляется членам сообщества, а тем, кто в него не входит, доступ предоставляется на платной основе. Пример такого сервиса - сеть Sparknet в Финляндии. Sparknet также поддерживает OpenSparknet - проект, в котором люди могут делать свои собственные точки доступа частью сети Sparknet, получая от этого определённую выгоду. В последнее время коммерческие Wi-Fi-провайдеры строят свободные хот-споты Wi-Fi и хот-зоны. Они считают, что свободный Wi-Fi-доступ привлечёт новых клиентов и инвестиции вернутся. Бесплатный доступ к Интернету через Wi-Fi Независимо от исходных целей (привлечение клиентов, создание дополнительного удобства или чистый альтруизм) во всём мире и в России, в том числе, растёт количество бесплатных хот-спотов, где можно получить доступ к наиболее популярной глобальной сети (Интернет) совершенно бесплатно. Это могут быть и крупные транспортные узлы, где подключиться можно самостоятельно в автоматическом режиме, и бары, где для подключения необходимо попросить карточку доступа у персонала, и даже просто территории городского ландшафта, являющиеся местом постоянного скопления людей. Корпоративная беспроводная сеть, построение сети Wi-Fi. Со «слоистой» или многослойной структурой радиоканалов. Основной задачей беспроводных сетей является обеспечение на определенной территории высокоскоростного локального доступа к сервисам и данным, обмен информацией между пользователями, находящимися в пределах данной территории.

«Микротест»: высокие технологии для оптимального решения стоящих перед вашей компанией задач, мобильность и безопасность информации Построение сетей Wi-Fi (IEEE 802.11) беспроводной передачи данных в настоящее время широко востребовано за счет массы преимуществ. Среди основных достоинств данной технологии наиболее привлекательны следующие: низкая стоимость оборудования; гибкость применения оборудования; высокая скорость передачи данных. Благодаря отсутствию проводных подключений пользователи беспроводных Wi-Fi сетей обладают свободой передвижения, свободой выбора рабочих мест. Данная технология дает возможность наиболее рационального использования офисного пространства: сотрудники компании остаются мобильными, имея доступ ко всем необходимым данным и услугам. Это показано на рисунке 4.

Рисунок 4 - Технология рационального использования

Помимо прочих преимуществ, широкое распространение стандартов WLAN обеспечивает не только возможность работать в офисных помещениях и зданиях филиалов, но и обеспечивает мобильность сотрудников компании на время отъезда. Благодаря беспроводным сетям, во время командировки, отдыха в гостинице и нахождения в пути сотрудники смогут быть на связи в любую минуту. Эта же технология используется в публичных хот-спотах, которые устанавливаются в торговых и конференц-центрах, гостиницах, аэропортах, ресторанах и других общественных местах. Таким образом, за счет беспроводных сетей формируется экосистема, посредством которой обеспечивается защищенный мобильный доступ. У пользователей всегда есть возможность широкого использования информационных ресурсов не только в офисе компании, но и во время поездок на ближние и дальние расстояния. Это показано на рисунке 5.

Рисунок 5 - Структурная схема

Данная технология предоставляет возможность для работы целого ряда пользовательских приложений. Инфраструктура беспроводных сетей - это основа, на которой строится дальнейшее внедрение пользовательских приложений и обеспечивается поддержка ключевых для компании сервисов. К таким сервисам относятся сетевое управление, информационная безопасность и механизмы гарантии качества сервиса (QoS).Беспроводные сети - безграничные корпоративные возможностиВ беспроводных локальных сетях работают любые приложения, которые работают в традиционных проводных сетях, некоторые специфика возникает лишь из-за пропускной способности сети и мобильности ее пользователей. Доступ мобильных абонентов к сетям и данным - оборудование обеспечивает быстрый и безопасный доступ к любой критически важной информации пользователям сети при нахождении их в зоне ее действия. Передача голоса - голосовые приложения могут работать на специально созданных мобильных телефонах с поддержкой интерфейса Wi-Fi, например Cisco 7920 или Nokia E-series либо на компьютерах с запущенным приложением софтфона. Видеонаблюдение - пропускной способности беспроводной сети достаточно для передачи видеоизображения от нескольких видеокамер, оборудованных беспроводным модулем и расположенных в различных местах.

Видеокамеры могут быть быстро установлены либо перемещены в другое место, поскольку не требуется прокладывание кабеля до места установки. Автоматизированный учет операций, управление складскими запасами, активами - в зоне действия сети могут работать мобильные кассы, мобильные считыватели штрих кодов, радиометок RFID, позволяя размещать их в любом удобном для работы месте.

Телеметрические приложения, автоматизированные системы управления - передача информации от различных датчиков, передача команд на исполнительные устройства промышленной автоматики Определение местоположения абонентов - возможно определение местоположения мобильных пользователей сети с точностью до нескольких метров. Разделение общих ресурсов сети между мобильными абонентами, например, беспроводная печать документов на общем принтере.

2. Задача

Дана задача на тему первичные сигналы электросвязи.

Определить объём сигнала, создаваемого симфоническим оркестром, если длительность сигнала Tc = 10 мин, спектр - от 100 Гц до 15 кГц; Динамический диапазон - 70 дБ.

Решение:

Спектр модулированного сигнала шире спектра первичного сигнала и зависит от вида модуляции. Общей характеристикой модулированного сигнала является объём сигнала:

Где, Vc- объём сигнала, Tc - длительность сигнала, Fc - спектр сигнала, Dc - динамический диапазон.

Чем больше объём, тем больше информации и тем труднее передать этот сигнал по каналу связи.

Отсюда следует:

мин переводим в 600 сек, берём массимальный сигнал спектра и 15 кГц переводим в 15000 Гц.

= 600*15000*70 = 630000000 дБ.

Ответ: Объем сигнала, создаваемого симфоническим оркестром равен, Vc= 630000000 дБ.

3. Плазменные телевизоры, принцип действия

частота сигнал телевизор панель

Устройство и принцип работы панели плазменного телевизора

В течение последних 75 лет двадцатого столетия, подавляющее большинство телевизоров были построены по одной и той же технологии: на электронно-лучевых трубках (ЭЛТ).Отличной альтернативой стали плазменные панели и телевизоры. Телевизор отличается от панели наличием встроенного телевизионного тюнера и динамиков, у панелей все это внешнее. Толщина современных панелей 15 см и менее. В самом начале производства панели шли с защитным передним стеклом, что увеличивало вес конструкции и требовалась чистка (раз в 2-3 года) пыли которая скапливалась между стеклом и панелью. Современные плазменные телевизоры выпускаются без защитного стекла. Так как же это работает? Смесь газов - ксенона и неона содержится в сотнях тысяч крошечных ячейках, расположенных между двумя стеклянными пластинами. Прозрачные дисплейные электроды зажаты между пластинами, изготовленными из изоляционных материалов с защитным слоем из окиси магния. Дисплейные электроды расположены выше ячейки и проходят вдоль внутренней стороны стеклянной пластины. Адресные электроды расположены ниже ячейки и проходят вдоль задней стеклянной пластины, то есть расположены крест на крест. Это показано на рисунке 6.

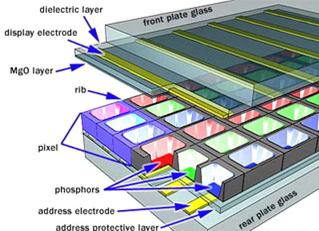

Рисунок 6 - Плазменная панель в разрезе

Оба комплекта электродов проходят через всю панель. Дисплейные электроды размещены в горизонтальных колонках вдоль экрана, а адресные электроды размещены в вертикальных колоннах. Из диаграммы ниже видно, как вертикальные и горизонтальные электроды формируют основную сетку. Это показано на рисунке 7.

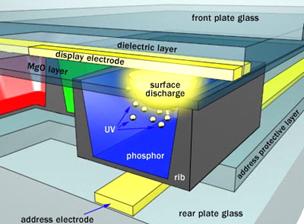

Рисунок 7 - Детальное изображение

Чтобы ионизировать газ в конкретной ячейке, блок управления заряжает электроды, которые пересекаются на этой ячейке через модули Х и Y. Блок делает это тысячи раз в небольшие доли секунды, заряжая каждую ячейку в отдельности.

Когда электроды заряжены (с разницей напряжения между ними), электрический ток течет через газ в ячейке. На последнем рисунке видно как ток создает быстрый поток заряженных частиц, которые стимулируют газовые атомы выпускать ультрафиолетовые фотоны. Выпущенные ультрафиолетовые фотоны взаимодействуют с фосфором, которым покрыта внутренняя стенка ячейки. Фосфор - это материал, который выделяет свет при воздействии на него другого источника энергии. Когда ультрафиолетовый фотон попадает в атом фосфора, один из электронов фосфора переходит на более высокий уровень энергии и нагревается. Когда уровень энергии электрона начинает падать до нормального уровня, он выпускает энергию в форме видимого светлого фотона.

Каждый пиксель состоит из трех отдельных субпикселей (ячеек). Каждый субпиксель покрыт фосфором своего цвета. Один субпиксель имеет красный светлый фосфор, один субпиксель имеет зеленый светлый фосфор и один субпиксель имеет синий светлый фосфор. Эти цвета при работе смешиваются вместе, чтобы создавать общий цвет пикселя.

Изменяя импульсы, проходящие через каждую ячейку, система управления может увеличивать или уменьшать интенсивность излучения каждого субпикселя (ячейки), что бы создать сотни комбинаций красного, зеленого и синего. Таким образом система может воспроизводить цвет практически по всему видимому спектру.

Основное преимущество плазменной технологии - то, что можно сделать широкий экран, используя сверхтонкие материалы. И поскольку каждый пиксель зажигается индивидуально, то образ получается очень ярким и хорошо виден с разных углов обзора.

Вместе с тем, цены на плазменные телевизоры и панели падают с каждым годом и вскоре совсем вытеснят кинескопные телевизоры (ЭЛТ).Газоразрядный экран (также широко применяется английская калька «плазменная панель») - устройство отображения информации, монитор, основанный на явлении свечения люминофора под воздействием ультрафиолетовых лучей, возникающих при электрическом разряде в ионизированном газе, иначе говоря в плазме. Конструкция. Плазменная панель представляет собой матрицу газонаполненных ячеек, заключенных между двумя параллельными стеклянными пластинами, внутри которых расположены прозрачные электроды, образующие шины сканирования, подсветки и адресации. Разряд в газе протекает между разрядными электродами (сканирования и подсветки) на лицевой стороне экрана и электродом адресации на задней стороне. Особенности конструкции: суб-пиксель плазменной панели обладает следующими размерами 200 мкм x 200 мкм x 100 мкм; передний электрод изготовляется из оксида индия и олова, поскольку он проводит ток и максимально прозрачен. при протекании больших токов по довольно большому плазменному экрану из-за сопротивления проводников возникает существенное падение напряжения, приводящее к искажениям сигнала, в связи с чем добавляют промежуточные проводники из хрома, несмотря на его непрозрачность; для создания плазмы ячейки обычно заполняются газом - неоном или ксеноном (реже используется гелий и/или аргон, или, чаще, их смеси). Химический состав люминофора: Зелёный: Zn2SiO4:Mn2+ / BaAl12O19:Mn2+;+ / YBO3:Tb / (Y, Gd) BO3:Eu Красный: Y2O3:Eu3+ / Y0,65Gd0,35BO3:Eu3+ Синий: BaMgAl10O17:Eu2+ Существующая проблема в адресации миллионов пикселей решается расположением пары передних дорожек в виде строк (шины сканирования и подсветки), а каждой задней дорожки в виде столбцов (шина адресации). Внутренняя электроника плазменных экранов автоматически выбирает нужные пиксели. Эта операция проходит быстрее, чем сканирование лучом на ЭЛТ-мониторах. В последних моделях PDP обновление экрана происходит на частотах 400-600 Гц, что не позволяет человеческому глазу замечать мерцания экрана. Это показано на рисунке 8.

Рисунок 8 - Образное представление

Принцип действия: Работа плазменной панели состоит из трех этапов: инициализация, в ходе которой происходит упорядочивание положения зарядов среды и её подготовка к следующему этапу (адресации).

При этом на электроде адресации напряжение отсутствует, а на электрод сканирования относительно электрода подсветки подается импульс инициализации имеющий ступенчатый вид. На первой ступени этого импульса происходит упорядочивание расположения ионовой газовой среды, на второй ступени разряд в газе, а на третьей - завершение упорядочивания. адресация, в ходе которой происходит подготовка пикселя к подсвечиванию. На шину адресации подается положительный импульс (+75 В), а на шину сканирования отрицательный (-75 В).

На шине подсветки напряжение устанавливается равным +150 В. подсветка, в ходе которой на шину сканирования подается положительный, а на шину подсветки отрицательный импульс, равный 190 В.

Сумма потенциалов ионов на каждой шине и дополнительных импульсов приводит к превышению порогового потенциала и разряду в газовой среде. После разряда происходит повторное распределение ионов у шин сканирования и подсветки. Смена полярности импульсов приводит к повторному разряду в плазме.

Таким образом, меняя полярность импульсов обеспечивается многократный разряд ячейки. Один цикл «инициализация - адресация - подсветка» образует формирование одного подполя изображения. Складывая несколько подполей можно обеспечивать изображение заданной яркости и контраста. В стандартном исполнении каждый кадр плазменной панели формируется сложением восьми подполей. Таким образом, при подведении к электродам высокочастотного напряжения происходит ионизация газа или образование плазмы. В плазме происходит емкостной высокочастотный разряд, что приводит к ультрафиолетовому излучению, которое вызывает свечение люминофора: красное, зелёное или синее. Это свечение, проходя через переднюю стеклянную пластину, попадает в глаз зрителя.
